电力电子技术实验指导书

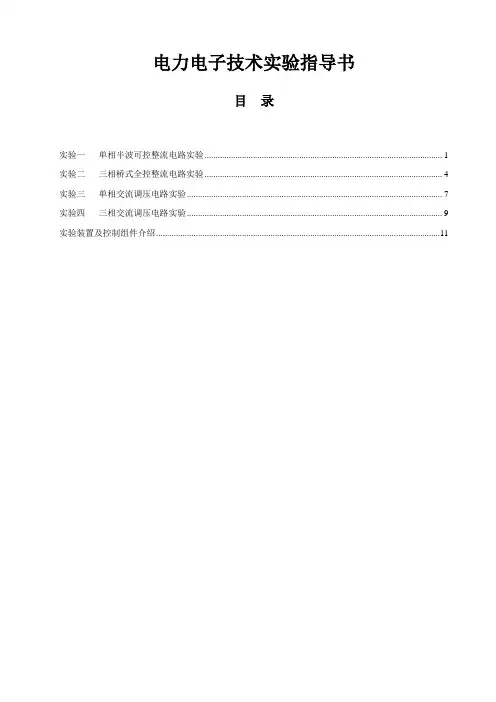

目录
实验一单相半波可控整流电路实验 (1)
实验二三相桥式全控整流电路实验 (4)
实验三单相交流调压电路实验 (7)
实验四三相交流调压电路实验 (9)
实验装置及控制组件介绍 (11)
实验一单相半波可控整流电路实验
一、实验目的
1.熟悉单结晶体管触发电路的工作原理及各元件的作用;
2.对单相半波可控整流电路在电阻负载及电阻电感负载时的工作做全面分析;
3.了解续流二极管的作用;
二、实验线路及原理
熟悉单结晶体管触发电路的工作原理及线路图,了解各点波形形状。将单结晶体管触发电路的输出端“G”和“K”端接至晶闸管的门极和阴极,即构成如图1-1所示的实验线路。
图1-1 单结晶体管触发的单相半波可控整流电路
三、实验内容
1.单结晶体管触发电路的调试;
2.单结晶体管触发电路各点电压波形的观察;
3.单相半波整流电路带电阻性负载时Ud/U2=f(α)特性的测定;
4.单相半波整流电路带电阻电感性负载时续流二极管作用的观察;
四、实验设备
1.电力电子实验台
2.RTDL09实验箱
3.RTDL08实验箱
4.RTDL11实验箱
5.RTDJ37实验箱
6.示波器;
7.万用表;
五、预习要求
1.了解单结晶体管触发电路的工作原理,熟悉RTDL09实验箱;
2.复习单相半波可控整流电路的有关内容,掌握在接纯阻性负载和阻感性负载时,
电路各部分的电压和电流波形;
3.掌握单相半波可控整流电路接不同负载时Ud、Id的计算方法。
六、思考题
1.单相桥式半波可控整流电路接阻感性负载时会出现什么现象?如何解决?
七、实验方法
1.单相半波可控整流电路接纯阻性负载
调试触发电路正常后,合上电源,用示波器观察负载电压Ud、晶闸管VT两端电压波形U VT,调节电位器RP1,观察α=30o、60o、90o、120o、150o、180o时的Ud、U VT 波形,并测定直流输出电压Ud和电源电压U2,记录于下表1-1中。
表1-1
2.单结晶体管触发电路的调试
RTDL09的电源由电源电压提供(下同),打开实验箱电源开关,按图1-1电路图接线,负载为RTDJ37实验箱,选择最大的电阻值,调节移相可变电位器RP1,用示波器观察单结晶体管触发电路的输出电压波形(即用于单相半波可控整流的触发脉冲)。
4.单相半波可控整流电路接电阻电感性负载
将负载改接成阻感性负载(由滑动变阻器Rd与平波电抗器串联而成,RTDL08实验箱提供电感)。不接续流二极管VD,在不同阻抗角(改变Rd的电阻值)情况下,观察并记录α=30o、60o、90 o、120o时的Ud及U VT的波形。
接入续流二极管VD,重复上述实验,观察续流二极管的作用记录于下表1-2中。
计算公式:Ud=[0.45*U2*(1+cosα)]/2
表1-2
八、实验报告
1.画出α=90o时,电阻性负载和电阻电感性负载的Ud、U VT波形;
2.分析实验中出现的现象,写出体会。
九、注意事项
1.在本实验中,触发脉冲是从外部接入RTDL08面板上晶闸管的门极和阴极,此时,
应将所用晶闸管对应的触发脉冲开关拨向“断开”位置;
2.实验报告及时上交;
3.波形图注意横纵坐标(时间,电压)单位;
4.实验完毕整理好导线及挂箱;
5.先关闭电源再记录波形;
6.实验台小蓝本实验情况记录;
7.注意万用表的使用贯穿整个实验!!!测量电流和电压测量方法不同,防止短路。
实验二三相桥式全控整流电路实验
一、实验目的
1.加深理解三相桥式全控整流电路的工作原理;
2.了解KC系列集成触发器的调整方法和各点的波形。
二、实验线路及原理
实验线路如下图所示。主电路由三相全控变流电路;触发电路为RTDL08中的集成触发电路,由KC04、KC41、KC42等集成芯片组成,可输出经高频调制后的双窄脉冲链。三相桥式整流电路的工作原理以及集成触发电路的原理可参考电力电子技术教材的有关内容。
图2-1 三相桥式全控整流电路及三相有源逆变电路
三、实验内容
1.三相桥式全控整流电路带大电感负载;
2.观察整流状态下,模拟电路故障现象时的各电压波形。
四、实验设备
1.电力电子实验台
2.RTDL08实验箱
3.RTDL11实验箱
4.RTDJ37实验箱
5.示波器;
6.万用表。
五、预习要求
1.阅读电力电子技术教材中三相桥式全控整流电路的有关内容,掌握三相桥式全控
整流电路带大电感负载时的工作原理;
2.学习有关集成触发电路的内容,掌握该触发电路的工作原理。
六、思考题
1.如何解决主电路和触发电路的同步问题?在本实验中,主电路三相电源的相序能
任意确定吗?
七、实验方法
1.RTDL08的调试
(1)观察电源控制屏上三相交流电源的电压表指示值,三相是否平衡。
(2)将示波器探头接到“脉冲观察孔”和“锯齿波观察孔”,观察6个触发脉冲;
(3)将RTDL08面板上的UIf(当三相桥式全控变流电路使用正桥VT1-VT6时)接地,将正组桥触发脉冲的6个开关拨到“接通”,用示波器观察晶闸管的门极与阴极
的触发脉冲是否正常。
2.三相桥式全控整流电路
(1)纯电阻性负载
按图接线,接电源三相,相电压小于55V;同时,将负载电阻Rd调整到最大值,。
用示波器观察并记录α=30o,60o,90o时整流电压Ud和晶闸管两端电压U VT的波形,并记录相应的Ud、U VT数值于下表2-1中。
计算公式:Ud=2.34*U2*cosα(α≤60o)
Ud=2.34*U2*[1+cos(π/3 + α)] (α>60o)
(2)阻感性负载
将负载变为阻感性负载(电感由RTDL08实验箱提供),用示波器观察并记录α=30o,60o,90o时整流电压Ud和晶闸管两端电压U VT的波形,并记录相应的Ud、U V T数值于下表2-2中。
表2-2
计算公式:Ud=2.34*U2*cosα
