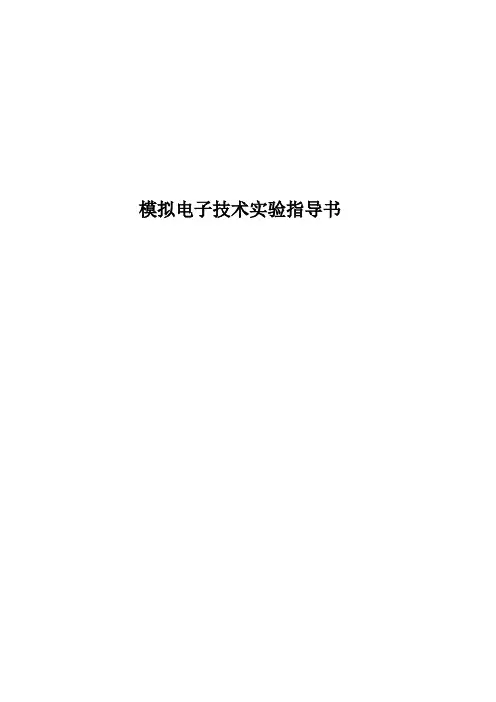

模拟电子技术实验指导书-最终版

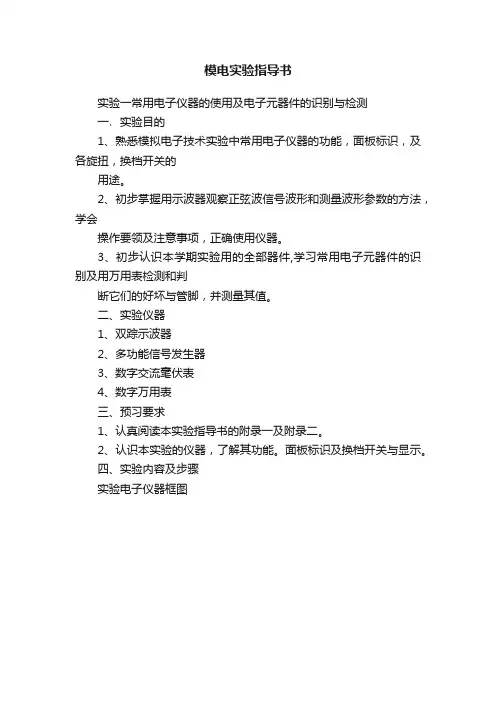

模电实验指导书实验一常用电子仪器的使用及电子元器件的识别与检测一﹑实验目的1、熟悉模拟电子技术实验中常用电子仪器的功能，面板标识，及各旋扭，换档开关的用途。

2、初步掌握用示波器观察正弦波信号波形和测量波形参数的方法，学会操作要领及注意事项，正确使用仪器。

3、初步认识本学期实验用的全部器件,学习常用电子元器件的识别及用万用表检测和判断它们的好坏与管脚，并测量其值。

二、实验仪器1、双踪示波器2、多功能信号发生器3、数字交流毫伏表4、数字万用表三、预习要求1、认真阅读本实验指导书的附录一及附录二。

2、认识本实验的仪器，了解其功能。

面板标识及换档开关与显示。

四、实验内容及步骤实验电子仪器框图(1) 实验内容1.常用电子仪器的使用:1)将信号发生器调至频率f = 1000Hz 电压V = 100mv的正弦波电压输出。

2)用数字毫伏表测量信号发生器是否为100mv(有效值)。

3)用示波器通道1经测量探头输入。

测量信号发生输出是否为正弦电压,其峰___峰值Vpp = 2×√2 ×100 = 282mv。

频率f=1000Hz（即周期T = 1/f = 100ms）注意：a．使用时，将所有仪器接地端联接在一起，即“共地”，否则可能引起外界干扰，导致测量误差增大。

b.调节示波器旋扭,使图形亮度适中,线条清晰。

c.调节示波器同步旋扭,使图形大小适中,稳定。

1.了解元器件数值的标注方法（直标法﹑文字符号法﹑色标法），电路中元件数值的标注方法及元件的标注﹑符号﹑单位和换算。

4)改变信号发生器输出的正弦波频率与电压大小,重新观察,测量。

2.各种常用电子元器件识别与检测:1)电阻的测量。

用实际元件为例，进行色环电阻单位换算并用万用表测量电阻和电位器的阻值。

作下记录。

2)电容的测量。

电容元件的分类﹑特点﹑主要参数与选用。

以实际元件为例。

进行电容单位换算练习用万用表测量电解电容，分清极性，判明质量好坏。

3)二极管﹑三极管﹑稳压管的测量。

模拟电子技术实验指导书目录实验一：常用电子仪器、仪表的使用实验二：常用电子元器件的识别与检测实验三：二极管整流、滤波、稳压电路实验四：单级放大电路实验五：两级放大及负反馈电路实验六：功率放大电路实验七：差动放大电路实验八：集成运算放大器的线性应用实验九：集成运算放大器的非线性应用实验十：RC正弦信号振荡及波形变换电路实验十一：集成稳压、串联稳压电路实验十二：设计性实验1、语音放大系统电路设计2、简易数控直流电源3、助听器4、家用对讲机实验一常用电子仪器、仪表的使用一实验目的1 熟悉常用仪器仪表的基本操作2 初步掌握示波器、信号发生器和交流毫伏表的调校和综合使用3 掌握万用表的使用方法。

二常用仪器仪表与其主要用途示意图三实验仪器1 示波器2 函数信号发生器3 交流毫伏表4、万用表四仪器仪表的使用（一）示波器使用1 显示部分调节打开电源，调节辉度钮至合适辉度。

再调节聚焦钮使光迹最清晰，并调节照明亮度钮至合适亮度。

2 信号输入1）观察一个波形。

探头由CH1输入口（或CH2）输入，置输入方式选择钮【AC-GND-DC】为AC，即隔直流输入方式；置触发方式选择钮【AUTO-NORM-TV.V-TV.H】为AUTO；置触发源开关为【INT-CH2-LINE-EXT】；置水平扩展和垂直扩展为弹出位置。

2）观察两个波形。

探头分别由CH1和CH2输入口同时输入，并将垂直方式开关置DUAL，若测量相位差，超前相位的信号必须对测量同步。

3）波形用作X-Y轴系统观察。

X-Y开关按下，X轴信号由CH1输入，Y轴信号由CH2输入。

4）两个波形的叠加。

置垂直轴方式开关为ADD。

a.信号测量。

调节【VOLTS/DIV 】即幅度/格 Y 轴衰减钮并辅助调节钮【V ARIABLE 】，使波形垂直方向占4-6格，调节【TIME/DIV 】即时间/格X 轴扫描时间钮并辅助调节【V ARIABLE 】，使水平方向显示2-4个完整周期波形，并调节触发电平钮【TRIG .LEVEL 】使波形同步稳定。

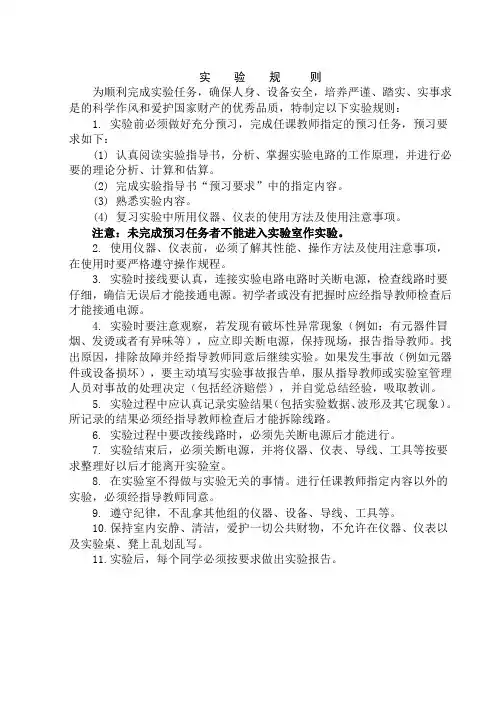

实验规则为顺利完成实验任务，确保人身、设备安全，培养严谨、踏实、实事求是的科学作风和爱护国家财产的优秀品质，特制定以下实验规则：1. 实验前必须做好充分预习，完成任课教师指定的预习任务，预习要求如下：(1)认真阅读实验指导书，分析、掌握实验电路的工作原理，并进行必要的理论分析、计算和估算。

(2) 完成实验指导书“预习要求”中的指定内容。

(3) 熟悉实验内容。

(4) 复习实验中所用仪器、仪表的使用方法及使用注意事项。

注意：未完成预习任务者不能进入实验室作实验。

2. 使用仪器、仪表前，必须了解其性能、操作方法及使用注意事项，在使用时要严格遵守操作规程。

3. 实验时接线要认真，连接实验电路电路时关断电源，检查线路时要仔细，确信无误后才能接通电源。

初学者或没有把握时应经指导教师检查后才能接通电源。

4. 实验时要注意观察，若发现有破坏性异常现象（例如：有元器件冒烟、发烫或者有异味等），应立即关断电源，保持现场，报告指导教师。

找出原因，排除故障并经指导教师同意后继续实验。

如果发生事故（例如元器件或设备损坏），要主动填写实验事故报告单，服从指导教师或实验室管理人员对事故的处理决定（包括经济赔偿），并自觉总结经验，吸取教训。

5. 实验过程中应认真记录实验结果（包括实验数据、波形及其它现象）。

所记录的结果必须经指导教师检查后才能拆除线路。

6. 实验过程中要改接线路时，必须先关断电源后才能进行。

7. 实验结束后，必须关断电源，并将仪器、仪表、导线、工具等按要求整理好以后才能离开实验室。

8. 在实验室不得做与实验无关的事情。

进行任课教师指定内容以外的实验，必须经指导教师同意。

9. 遵守纪律，不乱拿其他组的仪器、设备、导线、工具等。

10.保持室内安静、清洁，爱护一切公共财物，不允许在仪器、仪表以及实验桌、凳上乱划乱写。

11.实验后，每个同学必须按要求做出实验报告。

实验报告要求1.实验报告一般包括以下内容：（1）画出实验电路，简述所做实验内容及结果。

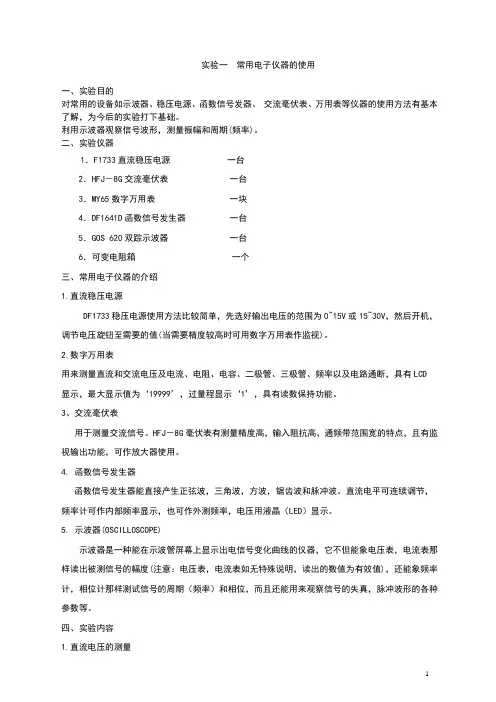

实验一常用电子仪器的使用一、实验目的对常用的设备如示波器、稳压电源、函数信号发器、交流毫伏表、万用表等仪器的使用方法有基本了解，为今后的实验打下基础。

利用示波器观察信号波形，测量振幅和周期(频率)。

二、实验仪器1．F1733直流稳压电源一台2．HFJ－8G交流毫伏表一台3．MY65数字万用表一块4．DF1641D函数信号发生器一台5．GOS 620双踪示波器一台6．可变电阻箱一个三、常用电子仪器的介绍1.直流稳压电源DF1733稳压电源使用方法比较简单，先选好输出电压的范围为0~15V或15~30V，然后开机，调节电压旋钮至需要的值(当需要精度较高时可用数字万用表作监视)。

2.数字万用表用来测量直流和交流电压及电流、电阻、电容、二极管、三极管、频率以及电路通断，具有LCD 显示，最大显示值为‘19999’，过量程显示‘1’，具有读数保持功能。

3、交流毫伏表用于测量交流信号。

HFJ－8G毫伏表有测量精度高，输入阻抗高，通频带范围宽的特点，且有监视输出功能，可作放大器使用。

4. 函数信号发生器函数信号发生器能直接产生正弦波，三角波，方波，锯齿波和脉冲波。

直流电平可连续调节，频率计可作内部频率显示，也可作外测频率，电压用液晶（LED）显示。

5. 示波器(OSCILLOSCOPE)示波器是一种能在示波管屏幕上显示出电信号变化曲线的仪器，它不但能象电压表，电流表那样读出被测信号的幅度(注意：电压表，电流表如无特殊说明，读出的数值为有效值)，还能象频率计，相位计那样测试信号的周期（频率）和相位，而且还能用来观察信号的失真，脉冲波形的各种参数等。

四、实验内容1.直流电压的测量用示波器和万用表的直流电压档，测量直流稳压电源5V，10V，15V，20V，25V，30V时的各自读数，并分别填于表1.1。

表1.1直流电压的测量结果2.方波信号测量用CH1（或CH2）观测示波器本身的校准信号，测量数据填入表1.2，并用DC和AC档，分别画出波形图，在图上标出UP和周期T。

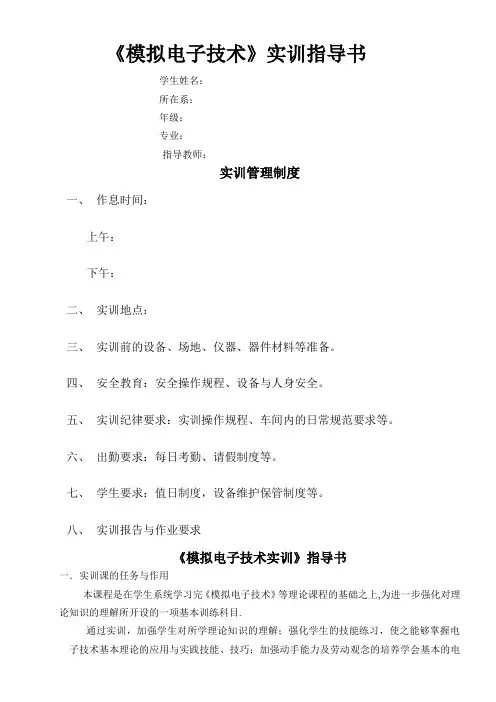

《模拟电子技术》实训指导书学生姓名：所在系：年级：专业：指导教师：实训管理制度一、作息时间：上午：下午：二、实训地点：三、实训前的设备、场地、仪器、器件材料等准备。

四、安全教育：安全操作规程、设备与人身安全。

五、实训纪律要求：实训操作规程、车间内的日常规范要求等。

六、出勤要求：每日考勤、请假制度等。

七、学生要求：值日制度，设备维护保管制度等。

八、实训报告与作业要求《模拟电子技术实训》指导书一．实训课的任务与作用本课程是在学生系统学习完《模拟电子技术》等理论课程的基础之上,为进一步强化对理论知识的理解所开设的一项基本训练科目.通过实训，加强学生对所学理论知识的理解；强化学生的技能练习，使之能够掌握电子技术基本理论的应用与实践技能、技巧；加强动手能力及劳动观念的培养学会基本的电路设计及构成方法；尤其在培养学生对所学专业知识综合应用能力及认知素质等方面，该项实训是不可缺少的重要环节。

二．实训教学目标及基本要求﹙一﹚教学目标要求使学生能基本掌握常用电子仪器仪表及设备的原理及常见单元电子电路组装调试、维修的技能，掌握常用电子设备的原理，能初步分析较复杂的设备故障，会制定电子设备维修工艺文件，能对特定的电子设备整机进行调整，熟悉常用的电子设备的维护及使用常识。

﹙二﹚实训报告要求﹙1﹚按实训指导书的格式要求填写，注明所用仪器工具型号等。

﹙2﹚实训目的明确，要有预习报告。

﹙3﹚按规定的实训内容及实训步骤进行实验并填写实验结果。

实验结果记录尽可能详尽。

﹙4﹚实训报告中要求有原理说明及详尽的原理图（器件参数，型号等）、PCB版图。

﹙5﹚安装调试结果的对比说明及其解释。

﹙6﹚对结果的讨论。

三．实训组织、场地及设备1.实训的组织鉴于电子设备﹙电子实训﹚的故障复杂及多变性，元件种类繁多,指导教师分发元件及组织指导、纠正操作、纠正安装错误等,往往忙无所措,建议按20个学生∕教师组成实训班，学生分组并确定工位及确定仪器、工具，以便于管理。

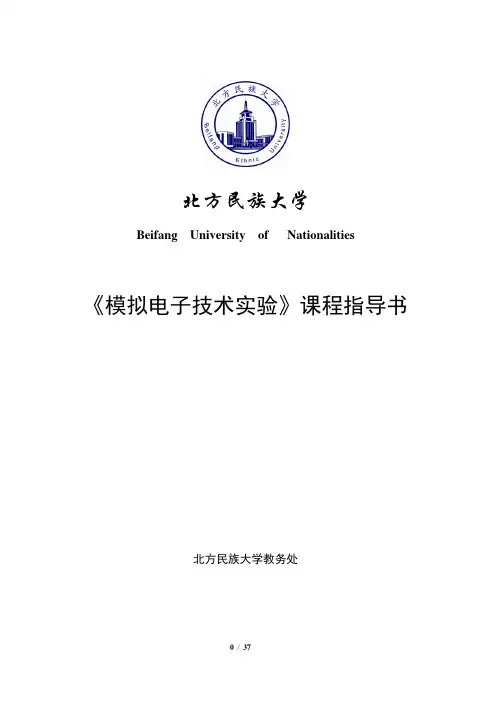

北方民族大学Beifang University of Nationalities《模拟电子技术实验》课程指导书北方民族大学教务处0/ 37北方民族大学《模拟电子技术实验》课程指导书编著杨艺丁黎明校审杨艺北方民族大学教务处二〇一二年三月《模拟电子技术实验》课程是工科类大学二年级学生必修的一门实践类课程。

实验主要设备包括模拟电子技术实验箱、信号发生器、示波器、数字万用表、交流毫伏表和直流电源等。

课程教学要求是：通过该课程，学生学会正确使用常用的电子仪器，掌握三极管放大电路分析和设计方法，掌握集成运放的使用及运算放大电路各项性能的测量，学会查找并排除实验故障，初步培养学生实际工程设计能力，学会仿真软件的使用，掌握工程设计的概念和步骤，为以后学习和工作打下坚实的实践基础。

《模拟电子技术实验》课程内容包括基础验证性实验，设计性实验和综合设计实践三大部分。

基础验证性实验主要包括仪器设备的使用、双极性三极管电路的分析、负反馈放大电路的测量等内容。

主要培养学生分析电路的能力，掌握电路基本参数的测量方法。

设计性实验主要包括运算电路的实现等内容。

主要要求学生掌握基本电路的设计能力。

综合设计实践主要包括项目的选题、开题、实施和验收等过程，要求学生能够掌握电子产品开发的整个过程，提高学生的设计、制作、调试电路的能力。

实验要求大家认真做好课前预习，积极查找相关技术资料，如实记录实验数据，独立写出严谨、有理论分析、实事求是、文理通顺、字迹端正的实验报告。

本书前八个实验项目由杨艺老师编写，实验九由丁黎明老师编写。

全书由丁黎明老师提出课程计划，由杨艺老师进行校对和排版。

参与本书课程计划制订的还有电工电子课程组的全体老师。

2012年3月1日实验一常用电子仪器的使用（2学时） (4)实验二单管放大电路的测量（4学时） (9)实验三差动放大器（2学时） (17)实验四电压串联（并联）负反馈放大电路的设计（2学时） (21)实验五集成运放基本运算电路（2学时） (24)实验六集成运放比较器（2学时） (28)实验七 RC正弦波振荡器（2学时） (32)实验八实验考核（2学时） (36)实验一常用电子仪器的使用一、实验目的1、了解示波器、函数信号发生器、直流稳压电源、交流毫伏表及万用表的工作原理框图和主要技术性能。

实验一常用电子仪器的使用一．实验目的1．学习电子电路实验中常用电子仪器:示波器、低频信号发生器、交流毫伏表、万用表等的正确使用方法。

2．初步掌握用双踪示波器观察信号波形和读取波形参数的方法。

二．实验仪器及器件1.示波器(YB4324)2.交流毫伏表(TG2172)3.功率函数信号发生器(YB1631)4.数字万用表(UT52)三．实验内容1．双踪示波器使用前的检查：（1）把面板上的各旋钮旋至如下列的位置：（2）接通电源,电源指示灯亮。

预热3-5分钟,分别调节亮度和聚焦旋钮。

使光迹的的亮度适中、清晰。

（3）"输入耦合"置于“AC”位置、将本机校准信号输入到 Y1（CH1）通道。

调节“电平”旋钮使波形稳定，再分别调节 Y和 X轴的位移旋钮，使波形对准刻度。

将图形记录下来，并读出其幅度和周期是否和校准信号吻合。

采用同样的方法分别检查 Y2（CH2）通道。

周期：_______*________=__________幅度：_______*________=__________2．用示波器和毫伏表测量正弦信号信号发生器(YB1631)输出电压幅度分别调到10V、1.0V、60mV(要求必须仅操作信号发生器本身各旋钮得到上述输出)，然后用示波器记毫伏表精确测量其实际值，并按表-1的形式记录之。

将信号发生器的输出频率分别调到100HZ，1KHZ，20KHZ，用示波器精确测量输出信号的实际周期，再计算出具体频率，并按表-2的形式记录之。

信号发生器(YB1631)输出频率为1KHZ、幅值为 lV的信号引入双踪示波器 Y1输人端，Y2输入端引入本机校准信号、适当调整面扳上的旋钮、使荧光屏上显示两个稳定的波形，并记录波形特点.*5．用示波器和万用表测量直流信号用示波器和万用表测量ACL-Ⅱ输出的＋/-5V,+/-12V的直流电压的实际值，并按表-3的形式记录之四．实验报告处理要求1.根据实验记录、整理有关数据：2.当信号频率由1KHZ变为100HZ，如扫描频率不变、示波器上正旋波个数是增加还是减少；若波形个数不变，扫描频率如何改变?实验二晶体管放大器静态调测与增益测试一、实验目的1．学习放大器静态工作点的调测方法与动态参数的测试。

《模拟电子技术》实验指导书课程类型：必修课适应专业：计算机科学与技术(软件工程、网络工程等相关方向)总学时：36学时(上课)实验学时：12（上机）实验次数：6先修课程：大学物理等一、实验教学的目的和任务模拟电子技术实验的目的是培养学生理论联系实际的能力，培养创新意识，提高学生的动手能力、设计能力、分析问题和解决问题的能力。

通过规范的实验操作训练，使学生学会操作常用的电子仪器设备，掌握基本的电子电路测量方法和调试的基本技能，加深对电子线路工作原理的理解和研究。

1.正确使用常用电子仪器。

如双踪示波器、信号发生器、稳压电源、交流毫伏表、万用电表等。

2.掌握电子电路的基本测试技术。

如电压放大倍数、输入及输出电阻、频率特性、脉冲波形参数的测量等。

3.初步具有分析、寻找和排除电子电路中常见故障的能力。

具有正确处理实验数据、分析误差的能力。

4.具有查阅电子器件手册的能力。

5.根据技术要求能选用合适的元器件，初步具有设计电子小系统并进行组装和调试的能力。

6.能独立写出严谨的、有理论分析的、实事求是的、文理通顺的、字迹端正的实验报告。

二、实验要求实验前要具备一定的电气测量的基本知识，在实验中学会正确地使用电气测量仪表及电气设备，能独立完成实验接线、测试、正确选择测量仪器，能准确地读取、整理和分析实验数据，能写出完整的实验报告，在实验中掌握安全用电知识。

1.实验须知1)实验前必须认真地预习实验教材，明确实验目的、内容及实验步骤和方法，并做好实验数据记录表格等一切准备工作。

教师要对实验预习情况抽查提问，抽查不合格者不得参加本次实验。

2)从准备接线到送电前要做好下列工作：（1）注意设备容量、参数是否合适，工作电源电压不能超过额定值。

（2）合理布线。

布线原则是：安全、方便、整齐、防止相互影响。

3)正确接线应遵守的原则：（1）根据实验电路的特点，选择合理的接线步骤，一般是“先串后并”，“先分后合”或“先主后辅”。

（2）接线前先搞清楚电路图上的节点与实验电路中各元件的接头的对应关系。

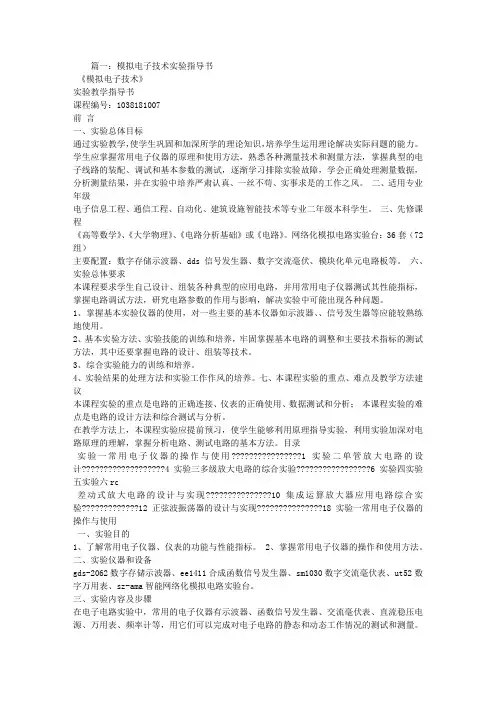

篇一：模拟电子技术实验指导书《模拟电子技术》实验教学指导书课程编号：1038181007前言一、实验总体目标通过实验教学，使学生巩固和加深所学的理论知识，培养学生运用理论解决实际问题的能力。

学生应掌握常用电子仪器的原理和使用方法，熟悉各种测量技术和测量方法，掌握典型的电子线路的装配、调试和基本参数的测试，逐渐学习排除实验故障，学会正确处理测量数据，分析测量结果，并在实验中培养严肃认真、一丝不苟、实事求是的工作之风。

二、适用专业年级电子信息工程、通信工程、自动化、建筑设施智能技术等专业二年级本科学生。

三、先修课程《高等数学》、《大学物理》、《电路分析基础》或《电路》。

网络化模拟电路实验台：36套（72组）主要配置：数字存储示波器、dds信号发生器、数字交流毫伏、模块化单元电路板等。

六、实验总体要求本课程要求学生自己设计、组装各种典型的应用电路，并用常用电子仪器测试其性能指标，掌握电路调试方法，研究电路参数的作用与影响，解决实验中可能出现各种问题。

1、掌握基本实验仪器的使用，对一些主要的基本仪器如示波器、、信号发生器等应能较熟练地使用。

2、基本实验方法、实验技能的训练和培养，牢固掌握基本电路的调整和主要技术指标的测试方法，其中还要掌握电路的设计、组装等技术。

3、综合实验能力的训练和培养。

4、实验结果的处理方法和实验工作作风的培养。

七、本课程实验的重点、难点及教学方法建议本课程实验的重点是电路的正确连接、仪表的正确使用、数据测试和分析；本课程实验的难点是电路的设计方法和综合测试与分析。

在教学方法上，本课程实验应提前预习，使学生能够利用原理指导实验，利用实验加深对电路原理的理解，掌握分析电路、测试电路的基本方法。

目录实验一常用电子仪器的操作与使用????????????????1 实验二单管放大电路的设计???????????????????4 实验三多级放大电路的综合实验?????????????????6 实验四实验五实验六rc差动式放大电路的设计与实现???????????????10 集成运算放大器应用电路综合实验?????????????12 正弦波振荡器的设计与实现???????????????18实验一常用电子仪器的操作与使用一、实验目的1、了解常用电子仪器、仪表的功能与性能指标。

实验2基尔霍夫定律的验证一、实验目的1. 验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解。

2. 学会用电流插头、插座测量各支路电流。

二、原理说明基尔霍夫定律是电路的基本定律。

测量某电路的各支路电流及每个元件两端的电压，应能分别满足基尔霍夫电流定律（KCL）和电压定律（KVL）。

即对电路中的任一个节点而言，应有ΣI＝0；对任何一个闭合回路而言，应有ΣU＝0。

运用上述定律时必须注意各支路电流或闭合回路的正方向，此方向可预先任意设定。

三、实验设备同实验一。

四、实验内容实验线路与实验四图1-1相同，用DVCC-03挂箱的“基尔霍夫定律/叠加原理”电路板。

1. 实验前先任意设定三条支路电流正方向。

如图1-1中的I1、I2、I3的方向已设定。

闭合回路的正方向可任意设定。

2. 分别将两路直流稳压源接入电路，令U1＝6V，U2＝12V。

3. 熟悉电流插头的结构，将电流插头的两端接至数字电流表的“＋、－”两端。

4. 将电流插头分别插入三条支路的三个电流插座中，读出并记录电流值。

5. 用直流数字电压表分别测量两路电源及电阻元件上的电压值，记录之。

五、实验注意事项1. 同实验一的注意1，但需用到电流插座。

2．所有需要测量的电压值，均以电压表测量的读数为准。

U1、U2也需测量，不应取电源本身的显示值。

3. 防止稳压电源两个输出端碰线短路。

4. 用指针式电压表或电流表测量电压或电流时，如果仪表指针反偏，则必须调换仪表极性，重新测量。

此时指针正偏，但读得电压或电流值必须冠以负号。

若用数显电压表或电流表测量，则可直接读出电压或电流值。

但应注意：所读得的电压或电流值的正确正、负号应根据设定的电流参考方向来判断。

六、预习思考题1. 根据图1-1的电路参数，计算出待测的电流I1、I2、I3和各电阻上的电压值，记入表中，以便实验测量时，可正确地选定电流表和电压表的量程。

2. 实验中，若用指针式万用表直流毫安档测各支路电流，在什么情况下可能出现指针反偏，应如何处理？在记录数据时应注意什么？若用直流数字电流表进行测量时，则会有什么显示呢？七、实验报告1. 根据实验数据，选定节点A，验证KCL的正确性。

模拟电子技术实验指导书信息工程系实验前准备:常用电子仪器使用1、实验目的：学习电子电路实验中常用电子仪器—示波器、函数信号发生器、直流稳压电源、交流毫伏表、等的主要技术指标、性能及正确使用方法。

了解模拟电路实验箱的各模块。

2、实验内容：熟悉常用电子仪器的使用方法，及各实验仪器的配合使用情况。

为接下来实验做准备。

例如：为了掌握用函数信号发生器的使用及双踪示波器观察正弦信号波形和读取波形参数的方法，练习用函数信号发生器产生【频率】【1KHZ】【幅值】【5V】的正弦波，三角波，方波，并用示波器显示读数。

3、实验要求：熟练掌握常用电子仪器的使用方法，及各实验仪器的配合使用情况。

4、主要仪器：示波器、函数信号发生器、直流稳压电源、交流毫伏表、模拟电路实验箱实验一单管共射放大电路（一）一、实验目的1、学习晶体管放大电路静态工作点的测试方法，进一步理解电路元件参数对静态工作点的影响，以及调整静态工作点的方法。

2、掌握电阻参数的变化对放大倍数的影响。

3、进一步熟悉常用仪器的使用方法。

二、实验设备1、实验箱(台)2、示波器3、毫伏表4、数字万用表5、信号发生器三、预习要求1、熟悉单管放大电路，及其静态工作点。

2、了解负载变化及集电极电阻的变化对放大倍数的影响。

四、实验内容及步骤1、测量并计算静态工作点按图1-1接线。

将输入端对地短路，调节电位器RP2，使VC=3V，测量静态工作点VC、VE、VB及Vb1的数值，记入表3-1中。

按下式计算IB 、IC，并记入表1-1中。

表1-12、改变R L ，观察对电压放大倍数的影响在实验步骤1的基础上，把输入端与地断开，接入f=1KHz 、Vi=5mv 的正弦波信号, 负载电阻分别取R L =2K Ω、R L = 5.1K Ω和R L =∞，用示波器观察输出电压波形， 在保证输出波形不失真的前提下，测量V i 和V 0，计算电压放大倍数：Av=V o /V1，填入表1-2中。

表1-23、改变R C ，观察对放大倍数的影响取R L=5.1K ，在实验步骤2的基础上，把R C 换成3K ，重新测量V i 和V 0，计算电压放大倍数：Av=V o /V 1，填入表1-3 中。

实验一、仪器仪表的使用方法一、数字万用表（使用时，要按下右上方电源开关，使用完毕后切记弹起电源开关。

）1、测电阻（用Ω档）量程选择好后不需调零，直接读数，不需要乘以任何系数。

如果屏幕显示为“1 .. .”，则表示量程选小了，需要加大量程。

2、测交流电压（用ACV 档）表笔不分正负，并接在被测电压两端，直接从屏幕上读数。

如果不知被测电压的范围，应该选择高量程档，要是读数偏小，再适当调小量程。

3、测直流电压（用DCV 档）红表笔接高电位（或正极）黑表笔接低电位（或负极），并接在被测电压两端，直接从屏幕上读数。

如果不知被测电压的范围，应该选择高量程档，要是读数偏小，再适当调小量程。

4、测直流电流（红表笔改插“A”插孔，用DCA 档）测直流电流时，先将电源关断，再将被测电路断开，红表笔接电流的进端，黑表笔接电流的入端，开启电源直接从屏幕上读数。

如果不知被测电流的范围，应该选择高量程档，要是读数偏小，再适当调小量程。

5、测交流电流（红表笔改插“A”插孔，用ACA 档）测交流电流时，先将电源关断，再将被测电路断开，表笔不分电流的正负端，一个表笔接电流的进端，另一个表笔接电流的入端，开启电源直接从屏幕上读数。

如果不知被测电压的范围，应该选择高量程档，要是读数偏小，再适当调小量程。

6、测三极管β（用h FE档）将PNP型三极管或NPN型三极管的e、b、c三个电极对应插入标有“PNP”区域或“NPN”区域的e、b、c小插孔里，直接从屏幕上读数。

7、测频率（用HZ档）测不平衡信号时（信号有一端接地），红表笔接信号端，黑表笔接地，直接从屏幕上读数。

测平衡信号时表笔不分正负，并在被测信号两端，直接从屏幕上读数。

8、测电容（用F档）将被测电容插进“CX”插孔里，直接从屏幕上读数。

二、直流稳压电源（仪器具有自动保护功能，当输出端电路出现短路时，保护电路启动，输出电压为零，此时应关断电源、排除故障、重新启动电源。

）1、JWY—30F型双路稳压电源两路独立的0---30V稳压输出。

重庆正大软件职业技术学院自编教材模拟电子技术实验指导书主编：周树林参编：景兴红审稿：刘解生（电子信息类专业适用）电子信息工程系2012年1月印目录实验须知 (I)一常用电子仪器的使用····················- 1 - 二单管交流放大电路·····················- 8 - 三反馈放大电路试验····················- 12 - 四 OTL互补对称功率放大电路················- 15 - 五低频功率放大器试验···················- 18 - 六比例、求和运算电路···················- 21 - 七波形发生电路······················- 25 - 八有源滤波电路的研究···················- 29 - 九函数发生器实验·····················- 34 - 十直流稳压电路······················- 37 - 十一电压、电流表电路···················- 41 - 十二 RC正弦波振荡器····················- 46 -实验须知实验是研究自然科学的一种重要的方法，而电子学又是一门实践性很强的学科。
