电路过渡过程分析

一阶电路过渡过程的研究实验报告一阶电路过渡过程的研究实验报告引言：电路的过渡过程是指电路在初始状态到稳定状态的过程。

在电路设计和分析中，了解电路的过渡过程对于预测电路行为和优化电路性能非常重要。

本实验旨在研究一阶电路的过渡过程，通过实验测量和数据分析，探讨电路的响应特性和时间常数。

实验目的：1. 了解一阶电路的过渡过程；2. 掌握测量电路过渡过程的方法和技巧；3. 分析电路响应特性和时间常数。

实验设备和材料：1. 信号发生器；2. 示波器；3. 电阻；4. 电容；5. 万用表；6. 连接线等。

实验步骤：1. 搭建一阶电路，包括电源、电阻和电容；2. 将信号发生器连接到电路的输入端，设置合适的频率和幅度；3. 连接示波器到电路的输出端，调节示波器的时间基准和垂直灵敏度；4. 开始实验测量，记录电路的过渡过程的波形和数据；5. 根据测量数据，分析电路的响应特性和时间常数。

实验结果和数据分析：通过实验测量和数据分析，我们得到了一阶电路的过渡过程的波形和数据。

根据示波器上显示的波形，我们可以观察到电路的过渡过程是一个指数衰减的过程。

随着时间的推移，电路的输出逐渐趋近于稳定状态。

根据测量数据，我们可以计算出电路的时间常数。

时间常数是衡量电路响应速度的重要参数，它表示电路从初始状态到稳定状态所需的时间。

通过测量波形的衰减时间，我们可以计算出电路的时间常数。

实验讨论：在实验过程中，我们发现电路的时间常数与电阻和电容的数值有关。

较大的电阻和电容会导致较长的时间常数，从而使电路的过渡过程变慢。

这是因为较大的电阻和电容会导致电路的响应速度变慢，需要更长的时间来达到稳定状态。

此外，我们还观察到电路的过渡过程受到输入信号频率的影响。

较高的频率会导致电路的过渡过程变快，而较低的频率会导致电路的过渡过程变慢。

这是因为较高的频率会使电路的响应速度加快，较低的频率会使电路的响应速度减慢。

结论：通过本实验的研究，我们了解了一阶电路的过渡过程，并掌握了测量电路过渡过程的方法和技巧。

第3章电路的过渡过程及换路定律本书此前所讨论的电路，不论是直流还是交流，电路的联接方式和参数值是不变的，电源的输出是恒定的或周期性变化的，电路中的各部分电压也是恒定的或周期性变化的。

电路的这种状态称之为稳定状态，简称稳态。

当电路接通、断开或电路各元件的参数变化时，电路中的电压、电流等都在发生改变，从原来的稳定状态变化到另一个新的稳定状态，这个过程称过渡过程。

它不能瞬间完成，需要一定的时间（尽管往往是极短暂的），又称暂态过程。

电路在过渡过程中的工作状态称暂态。

3.1 过渡过程的产生与换路定律3.1.1．电路中产生过渡过程的原因电路中之所以出现过渡过程，是因为电路中有电感、电容这类储能元件的存在。

图3-1（a）中，当接通电源的瞬间，电容C两端的电压并不能即刻达到稳定值U，而是有一个从合闸前的u C=0逐渐增大到u C=U（见图3-1（b））的过渡过程。

否则，合闸后的电压将有跃变，电容电流i C=Cdu/dt将为无穷大，这是不可能的。

图3-1 RC串联电路同样，对于电感电路，图3-2( a)中，当电源接通后，电路的电流也不可能立即跃变到U/R，而是从i L=0逐渐增大到i L=U/R（见图3-2(b)）这样一个过渡过程。

否则，电感内产生的感生电动势e L=-Ldi/dt将为无穷大，也是不可能的。

图3-2 RL串联电路过渡过程产生的实质是由于电感、电容元件是储能元件，能量的变化是逐渐的，不能发生突变，需要一个过程。

而电容元件储有的电场能W C =C 2/2C u ，电感元件储有的磁场能W L =L 2/2Li ，所以电容两端电压u C 和通过电感的电流i L 只能是连续变化的。

因为能量的存储和释放需要一个过程，所以有电容或电感的电路存在过渡过程。

产生过渡过程的内因：电路中存在储能元件 ,C L u i ；外因：电路出现换路时，储能元件能量发生变化。

3.1.2．换路定律电路工作状态的改变如电路的接通、断开、短路、改路及电路元件参数值发生变化等，称换路。

《电路分析》一阶过渡过程实验报告一、实验目的1.测定RC一阶电路的零输入响应、零状态响应及完全响应。

2.掌握有关微分电路和积分电路的概念。

3.熟悉用示波器观测电压波形以及信号源的使用方法。

二、实验原理1. 动态网络的过渡过程是十分短暂的单次变化过程。

要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。

为此，我们利用方波输出的上升沿作为零状态响应的激励信号；利用方波的下降沿作为零输入响应的激励信号。

只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。

2.图3-0-1（b）所示的RC 一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数τ。

ττ(a) 零输入响应(b) RC一阶电路(c) 零状态响应图3-0-13. 微分电路和积分电路是RC一阶电路中较典型的电路，它对电路元件参数和输入信号的周期有着特定的要求。

一个简单的RCT时串联电路，在方波序列脉冲的重复激励下，当满足τ＝RC<<2（T为方波脉冲的重复周期），且由R两端的电压作为响应输出，则该电路就是一个微分电路。

因为此时电路的输出信号电压与输入信号电压的微分成正比。

如图3-0-2(a)所示。

利用微分电路可以将方波转变成尖脉冲。

(a)微分电路(b) 积分电路图3-0-2若将图3-0-2(a)中的R与C位置调换一下，如图3-0-2(b)所示，由C两端的电压作为响应输出，且当电路的参数满足τ＝T，则该RC电路称为积分电路。

因为此时电路的输出信号RC>>2电压与输入信号电压的积分成正比。

利用积分电路可以将方波转变成三角波。

从输入输出波形来看，上述两个电路均起着波形变换的作用，请在实验过程仔细观察与记录。

三、实验平台NI Multisim 14.0四、实验步骤与数据记录、处理1、观察一阶电路的充放电过程按图3.1调用元件，建立RC充放电电路。

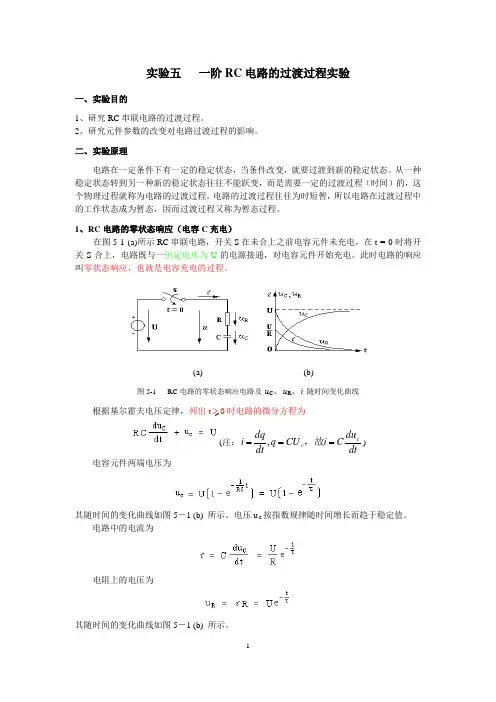

实验五 一阶RC 电路的过渡过程实验一、实验目的1、研究RC 串联电路的过渡过程。

2、研究元件参数的改变对电路过渡过程的影响。

二、实验原理电路在一定条件下有一定的稳定状态，当条件改变，就要过渡到新的稳定状态。

从一种稳定状态转到另一种新的稳定状态往往不能跃变，而是需要一定的过渡过程（时间）的，这个物理过程就称为电路的过渡过程。

电路的过渡过程往往为时短暂，所以电路在过渡过程中的工作状态成为暂态，因而过渡过程又称为暂态过程。

1、RC 电路的零状态响应（电容C 充电）在图5-1 (a)所示RC 串联电路，开关S 在未合上之前电容元件未充电，在t = 0时将开关S 合上，电路既与一恒定电压为U 的电源接通，对电容元件开始充电。

此时电路的响应叫零状态响应，也就是电容充电的过程。

(a) (b)图5-1 RC 电路的零状态响应电路及u C 、u R 、i 随时间变化曲线根据基尔霍夫电压定律，列出t > 0时电路的微分方程为(注：dtdu C i CU q dt dq i c c ===，故,) 电容元件两端电压为其随时间的变化曲线如图5－1 (b) 所示。

电压u c 按指数规律随时间增长而趋于稳定值。

电路中的电流为电阻上的电压为其随时间的变化曲线如图5－1 (b) 所示。

2、RC电路的零输入响应（电容C放电）在图5－2（a）所示, RC串联电路。

开关S在位置2时电容已充电，电容上的电压u C= U0，电路处于稳定状态。

在t = 0时将开关从位置2转换到位置1，使电路脱离电源，输入信号为零。

此时电容元件经过电阻R开始放电。

此时电路的响应叫零输入响应，也就是电容放电的过程。

(a) (b)图5－2RC电路的零输入响应电路及u C、u R、i随时间变化曲线根据基尔霍夫电压定律，列出t >0时的电路微分方程为电容两端电压为其随时间变化曲线如图5-2 (b)所示。

它的初始值为U0，按指数规律衰减而趋于零。

τ=R C式中τ = RC，叫时间常数，它所反映了电路过渡过程所用时间的长短，τ越大过渡时间就越长。

一阶电路的过渡过程实验报告一阶电路的过渡过程实验报告引言：电路是电子学的基础，而一阶电路是最基本且常见的电路之一。

通过对一阶电路的过渡过程进行实验研究，可以更好地理解电路的工作原理和性能特点。

本文将介绍一阶电路的过渡过程实验的目的、实验装置、实验步骤、实验结果及分析，并对实验中遇到的问题进行讨论。

实验目的：1. 了解一阶电路的基本原理和性能特点；2. 研究一阶电路的过渡过程，掌握其响应特性；3. 探究不同参数对一阶电路过渡过程的影响。

实验装置：1. 信号发生器：用于产生输入信号；2. 一阶电路：包括电阻、电容等元件；3. 示波器：用于观测电路的输入输出信号。

实验步骤：1. 搭建一阶电路：根据实验要求，选择适当的电阻和电容值，按照电路图搭建一阶电路；2. 连接信号发生器和一阶电路：将信号发生器的输出端与一阶电路的输入端相连；3. 连接示波器：将示波器的探头分别连接到一阶电路的输入端和输出端；4. 设置信号发生器的参数：根据实验需要，设置信号发生器的频率、幅值等参数；5. 观测电路的过渡过程：调整示波器的触发方式和时间基准，观测电路的输入输出信号，并记录数据；6. 改变电阻或电容值：在实验过程中，可以改变电阻或电容的值，观察其对过渡过程的影响；7. 数据分析：根据实验数据，分析一阶电路的过渡过程特性，并进行讨论。

实验结果及分析：通过实验观测和数据记录，我们得到了一阶电路的过渡过程的波形图和相关数据。

根据波形图，我们可以看到电路的过渡过程包括上升过程和下降过程。

上升过程是指电路输出信号从低电平逐渐上升到稳定的高电平的过程；下降过程则是指电路输出信号从高电平逐渐下降到稳定的低电平的过程。

在过渡过程中，我们可以观察到以下几个重要的参数：1. 上升时间（Rise Time）：指电路输出信号从低电平上升到高电平所需的时间；2. 下降时间（Fall Time）：指电路输出信号从高电平下降到低电平所需的时间；3. 峰值时间（Peak Time）：指电路输出信号达到峰值的时间；4. 峰值幅值（Peak Amplitude）：指电路输出信号的最大幅值；5. 调整时间（Settling Time）：指电路输出信号从过渡过程到达稳态所需的时间。

实验2 一阶电路的过渡过程实验2.1 电容器的充电和放电一、实验目的1.充电时电容器两端电压的变化为时间函数，画出充电电压曲线图。

2.放电时电容器两端电压的变化为时间函数，画出放电电压曲线图。

3.电容器充电电流的变化为时间函数，画出充电电流曲线图。

4.电容器放电电流的变化为时间函数，画出放电电流的曲线图。

5.测量RC电路的时间常数并比较测量值与计算值。

6.研究R和C的变化对RC电路时间常数的影响。

二、实验器材双踪示波器1台信号发生器1台0.1µF和0.2µF电容各1个1KΩ和2KΩ电阻各1个三、实验步骤1.在电子平台上建立如图2-1所示的实验电路，信号发生器和示波器的设置可照图进行。

示波器屏幕上的红色曲线是信号发生器输出的方波。

信号发生器的输出电压在+5V与0之间摆动，模拟直流电压源输出+5V电压与短路。

当输出电压为+5V时电容器将通过电阻R充电。

当电压为0对地短路时，电容器将通过电阻R放电。

蓝色曲线显示电容器两端电压Vab随时间变化的情况。

在下面V-T坐标上画出电容电压Vab随时间变化的曲线图。

作图时注意区分充电电压曲线和放电电压曲线。

2.用曲线图测量RC电路的时间常数τ。

T=0.1ms3．根据图2-1所示的R,C元件值，计算RC电路的时间常数τ。

T=R*C=1000*0.0000001=0.00001s=0.1ms4．在电子工作平台上建立如图2-2所示的实验电路，信号发生器和示波器按图设置。

单击仿真电源开关，激活实验电路，进行动态分析。

示波器屏幕上的红色曲线为信号发生器输出的方波。

方波电压在+5V和0V之间摆动，模拟直流电源电压为+5V与短路。

当信号电压为+5V时，电容器通过电阻R放电。

当信号电压为0V对地短路时，电容器通过电阻R放电。

蓝色曲线表示电阻两端的电压与时间的函数关系，这个电压与电容电流成正比。

在下面的V-T坐标上画出电阻(电容电流)随时间变化的曲线图。

作图时注意区分电容的充电曲线和放电曲线。

一阶rc电路的过渡过程实验报告实验一：一阶RC电路的理论分析一阶RC电路是一种常见的模拟电路。

它由一个电阻器和一个电容器组成。

在这个电路中，电容器表现出一种电学性质，称为电容。

当电容的电压发生变化时，它可以在电路中存储或释放电荷。

我们可以通过理论分析来研究一阶RC电路的特性。

在这个过程中，我们需要了解电阻、电容和电压的基本知识，以及欧姆定律、电流定律、基尔霍夫电压定律和基尔霍夫电流定律等电路理论方面的基本知识。

我们可以使用一些基本电路方程来描述一阶RC电路的行为。

这些方程包括欧姆定律、电容电压关系和基尔霍夫电压定律。

我们可以通过这些方程来解决电路中的电压和电流，进而得到一阶RC电路的特性。

欧姆定律(V = IR)是电路中最基本的方程之一。

它描述了电路中的电压、电流和电阻之间的关系。

如果我们知道电路中的电压和电阻，我们可以使用欧姆定律来计算电流。

对于一阶RC电路，我们可以使用欧姆定律来计算电阻的电流。

在这个电路中，电流的值是由电压和电阻的值决定的。

我们可以使用公式I = V/R来计算电流。

另一个重要的方程是电容电压关系(Q = CV)。

这个方程描述了电容器在电路中储存和释放电荷的能力。

如果我们知道电容的容量和电荷的电压，我们就可以通过电容电压关系来计算电荷的数量。

在一阶RC电路中，电容的电压随时间的变化可以使用基尔霍夫电压定律来描述。

基尔霍夫电压定律表示，在一个电路中，电压沿电路中的任何路径保持总和等于零。

这个定律是基于电压的守恒原理。

实验二：一阶RC电路的电路图一阶RC电路的电路图如下所示：电路图中包括一个电容、一个电阻和一个电源。

在这个电路中，电源提供一个不变的电压，而电容器和电阻器被连接在一起。

实验三：一阶RC电路的过渡过程实验步骤1. 准备实验设备和材料，并将电路连接起来。

2. 将一个始末电容器连接到电路中。

3. 调整电容器的值，以便于实验。

4. 开始实验。

将电源连接到电路上，并进行实验过渡过程。

RC电路的过渡过程实验报告1. 引言RC电路是由一个电阻（R）和一个电容（C）组成的电路。

在这个实验中，我们将探讨RC电路的过渡过程。

过渡过程是指在电路中加入或移除电压源后电路中电压和电流的变化过程。

通过对这个过程的研究，我们可以深入了解RC电路的特性和行为。

2. 实验目的本次实验的目的是通过实验观察和测量RC电路中电压和电流的过渡过程，并通过实验数据分析RC电路的特性。

3. 实验材料和方法3.1 材料•一个电阻•一个电容•一个开关•一个电压源•一个示波器•连接导线3.2 方法1.将电阻和电容连接到电路板上。

确保电路连接正确无误。

2.将开关和电压源连接到电路板上，保持电压源关闭状态。

3.将示波器的探头连接到电路板上，以测量电路中的电压和电流变化。

4.打开电压源，记录下电路中电压和电流的初始数值。

5.关闭电压源，记录下电路中电压和电流的变化过程。

6.根据实验数据分析RC电路的过渡过程。

4. 实验结果和数据分析4.1 实验结果通过实验观察和测量，我们得到了以下实验结果： - 初始时刻，电路中电压和电流的数值为V0和I0。

- 当电压源关闭时，电路中的电压和电流开始变化。

- 随着时间的推移，电路中的电压和电流逐渐减小，直到最终稳定到0。

4.2 数据分析根据实验数据，我们可以计算RC电路的时间常数（τ）。

时间常数是指电路中电压或电流下降到初始值的63.2%所需的时间。

时间常数的计算公式如下：τ = R * C其中，R是电阻的阻值，C是电容的电容值。

通过计算时间常数，我们可以了解RC电路的响应速度。

时间常数越大，电路响应速度越慢；时间常数越小，电路响应速度越快。

5. 结论通过本次实验，我们观察和测量了RC电路的过渡过程，并通过实验数据分析了RC电路的特性。

根据实验结果和数据分析，我们得出以下结论： - RC电路在电压源关闭时，电压和电流会逐渐减小。

- RC电路的时间常数决定了电路的响应速度。

6. 总结通过本次实验，我们对RC电路的过渡过程有了更深入的了解。
