第3章电路的过渡过程及换路定律本书此前所讨论的电路，不论是直流还是交流，电路的联接方式和参数值是不变的，电源的输出是恒定的或周期性变化的，电路中的各部分电压也是恒定的或周期性变化的。
电路的这种状态称之为稳定状态，简称稳态。
当电路接通、断开或电路各元件的参数变化时，电路中的电压、电流等都在发生改变，从原来的稳定状态变化到另一个新的稳定状态，这个过程称过渡过程。
它不能瞬间完成，需要一定的时间（尽管往往是极短暂的），又称暂态过程。
电路在过渡过程中的工作状态称暂态。
3.1 过渡过程的产生与换路定律3.1.1．电路中产生过渡过程的原因电路中之所以出现过渡过程，是因为电路中有电感、电容这类储能元件的存在。
图3-1（a）中，当接通电源的瞬间，电容C两端的电压并不能即刻达到稳定值U，而是有一个从合闸前的u C=0逐渐增大到u C=U（见图3-1（b））的过渡过程。
否则，合闸后的电压将有跃变，电容电流i C=Cdu/dt将为无穷大，这是不可能的。
图3-1 RC串联电路同样，对于电感电路，图3-2( a)中，当电源接通后，电路的电流也不可能立即跃变到U/R，而是从i L=0逐渐增大到i L=U/R（见图3-2(b)）这样一个过渡过程。
否则，电感内产生的感生电动势e L=-Ldi/dt将为无穷大，也是不可能的。
图3-2 RL串联电路过渡过程产生的实质是由于电感、电容元件是储能元件，能量的变化是逐渐的，不能发生突变，需要一个过程。
而电容元件储有的电场能W C =C 2/2C u ，电感元件储有的磁场能W L =L 2/2Li ，所以电容两端电压u C 和通过电感的电流i L 只能是连续变化的。
因为能量的存储和释放需要一个过程，所以有电容或电感的电路存在过渡过程。
产生过渡过程的内因：电路中存在储能元件 ,C L u i ；外因：电路出现换路时，储能元件能量发生变化。
3.1.2．换路定律电路工作状态的改变如电路的接通、断开、短路、改路及电路元件参数值发生变化等，称换路。

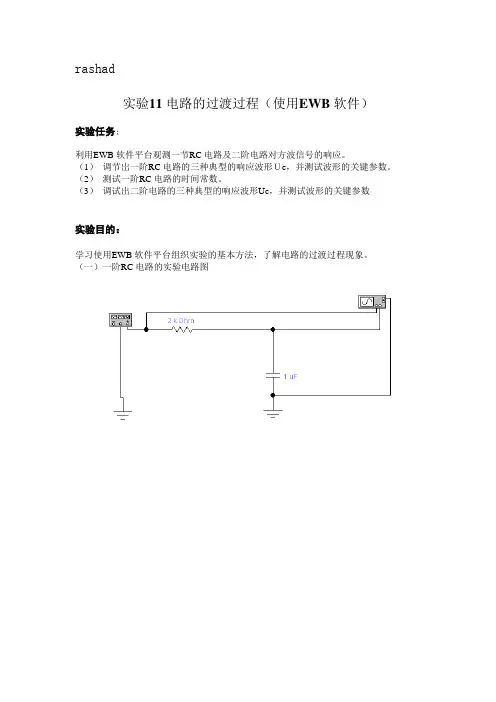

rashad实验11 电路的过渡过程（使用EWB 软件）实验任务：利用EWB 软件平台观测一节RC 电路及二阶电路对方波信号的响应。
（1）调节岀一阶RC 电路的三种典型的响应波形Ｕc，并测试波形的关键参数。
（2）测试一阶RC 电路的时间常数。
（3）调试出二阶电路的三种典型的响应波形Uc，并测试波形的关键参数实验目的：学习使用EWB 软件平台组织实验的基本方法，了解电路的过渡过程现象。
（一）一阶RC 电路的实验电路图（1）RC 较小时的响应（2）RC 增大时的响应（3）RC 更大时的响应问题 :1.对于一个由电阻和电容串联组成的一阶RC 电路来讲，当外加周期为T 的方波激励时：（1）满足怎样的参数条件（即RC 与T 的关系），电容电压为近似方波。
当RC<<T T>=100RC 时，电容电压波形为近似方波。
（2）满足怎样的参数条件（即RC 与T 的关系），电容电压为近似三角波（三角波的幅度<=1/输入信号幅度值）。
当RC>>T 时电容电压波形为近似三角波。
（3）再怎样的电容电压波形下，能够比较准确地测知一阶电路的时间常数。
当电容波形曲线能够反应响应量从初值到终值（终值为稳态值）的完整过程时，能够比较准确的测知一阶电路的时间常数。
2.对于一个由电阻、电感和电容串联组成的二阶电路来讲，当外加周期为T 得方波激励时：（1）满足怎样的参数条件，电容电压出现衰减振荡。
（欠阻尼）1/√RC<R/2L 时，欠阻尼，其中，1/√LC=R/2L 为临界阻尼，此时电路的过渡过程衰减振荡。
（2）满足怎样的参数条件，电容电压出现等幅振荡。
（无阻尼）R=0 时，无阻尼，此时电路将出现等幅振荡。
（3）满足怎样的参数条件，电容电压不出现振荡。
（过阻尼）1/√RC>=R/2L 时，过阻尼，此时电路的过渡过程为不出现振荡。
（4）电容电压的振荡幅度与过渡过程进程具有怎样的定性关系。
在欠阻尼的情况下，电容电压的振荡幅度以较慢的速度减小；在过阻尼的情况下，电容电压振荡幅度很快的减小；无阻尼振荡的情况下，电容电压振荡幅度不变.。
电路过渡过程的观测和研究实验

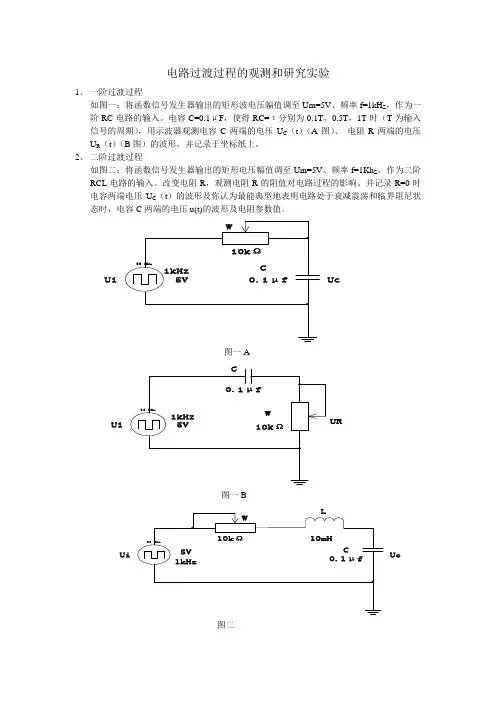

1、一阶过渡过程
如图一：将函数信号发生器输出的矩形波电压幅值调至Um=5V、频率f=1kH Z，作为一阶RC电路的输入。
电容C=0.1μF，使得RC=τ分别为0.1T，0.5T，1T时（T为输入信号的周期），用示波器观测电容C两端的电压U C（t）（A图）、电阻R两端的电压U R（t）（B图）的波形，并记录于坐标纸上。
2、二阶过渡过程
如图二：将函数信号发生器输出的矩形电压幅值调至Um=5V、频率f=1Kh Z，作为二阶RCL电路的输入。
改变电阻R，观测电阻R的阻值对电路过程的影响。
并记录R=0时电容两端电压U C（t）的波形及你认为最能典型地表明电路处于衰减震荡和临界阻尼状态时，电容C两端的电压u(t)的波形及电阻参数值。
Ui
Uc
图一A
Ui UR
图一B
Ui Uc
图二。
RL电路的过渡过程过渡过程是指从一个稳态状态到另一个稳态状态的中间过程。
在RL 电路中，R代表电阻，L代表电感，过渡过程是指当电路中的电流或电压发生变化时，电阻和电感之间的相互作用导致电路中电流或电压逐渐向新的稳态状态变化的过程。
在RL电路中，当电压源或电流源发生突变时，电感上的电压和电流以及电阻中的电流和电压会逐渐的变化直到最终达到新的稳态。
这个过程可以通过欧姆定律和基尔霍夫电压定律来进行分析和计算。
当电压源突然变化时，电感中的电流发生变化。
根据欧姆定律和基尔霍夫电压定律，电流变化会导致电感中的电压也发生变化。
由于电感的特性，电流的变化是缓慢的，因此电感中的电压也是缓慢变化的。
电流和电压的变化服从指数函数的规律，其具体形式取决于电路中的电阻和电感的数值。
过渡过程可以分为两个阶段：自由响应和强迫响应。
自由响应是指在没有外加电源情况下，电路中的电感和电阻之间的相互作用导致的电流或电压的变化。
在自由响应阶段，电流和电压的变化是由电感的特性决定的。
根据基尔霍夫电压定律和欧姆定律可以得到自由响应的微分方程。
将这个微分方程带入求解，可以得到电流和电压随时间的变化规律。
强迫响应是指在有外加电源情况下，电路中的电感和电阻之间的相互作用导致的电流或电压的变化。
在强迫响应阶段，外加电源的作用使得电流和电压的变化更加复杂。
强迫响应可以通过将外加电源视为输入信号，将电感和电阻视为系统响应，应用输入输出关系进行分析。
在整个过渡过程中，电感中的电流和电压的变化逐渐减小，最终达到新的稳态。
这个过程的时间取决于电路中的电感和电阻的数值，以及外加电源变化的速度。
通过计算和模拟可以得到过渡过程的详细特性。
总之，RL电路的过渡过程是指从一个稳态到另一个稳态之间的中间过程，其中电流和电压的变化是由电感和电阻之间的相互作用导致的。
过渡过程可以分为自由响应和强迫响应两个阶段，并且最终会达到新的稳态。
通过分析欧姆定律和基尔霍夫电压定律，可以得到过渡过程的微分方程并进行求解。
一阶rc电路的过渡过程实验报告实验一：一阶RC电路的理论分析一阶RC电路是一种常见的模拟电路。
它由一个电阻器和一个电容器组成。
在这个电路中，电容器表现出一种电学性质，称为电容。
当电容的电压发生变化时，它可以在电路中存储或释放电荷。
我们可以通过理论分析来研究一阶RC电路的特性。
在这个过程中，我们需要了解电阻、电容和电压的基本知识，以及欧姆定律、电流定律、基尔霍夫电压定律和基尔霍夫电流定律等电路理论方面的基本知识。
我们可以使用一些基本电路方程来描述一阶RC电路的行为。
这些方程包括欧姆定律、电容电压关系和基尔霍夫电压定律。
我们可以通过这些方程来解决电路中的电压和电流，进而得到一阶RC电路的特性。
欧姆定律(V = IR)是电路中最基本的方程之一。
它描述了电路中的电压、电流和电阻之间的关系。
如果我们知道电路中的电压和电阻，我们可以使用欧姆定律来计算电流。
对于一阶RC电路，我们可以使用欧姆定律来计算电阻的电流。
在这个电路中，电流的值是由电压和电阻的值决定的。
我们可以使用公式I = V/R来计算电流。
另一个重要的方程是电容电压关系(Q = CV)。
这个方程描述了电容器在电路中储存和释放电荷的能力。
如果我们知道电容的容量和电荷的电压，我们就可以通过电容电压关系来计算电荷的数量。
在一阶RC电路中，电容的电压随时间的变化可以使用基尔霍夫电压定律来描述。
基尔霍夫电压定律表示，在一个电路中，电压沿电路中的任何路径保持总和等于零。
这个定律是基于电压的守恒原理。
实验二：一阶RC电路的电路图一阶RC电路的电路图如下所示：电路图中包括一个电容、一个电阻和一个电源。
在这个电路中，电源提供一个不变的电压，而电容器和电阻器被连接在一起。
实验三：一阶RC电路的过渡过程实验步骤1. 准备实验设备和材料，并将电路连接起来。
2. 将一个始末电容器连接到电路中。
3. 调整电容器的值，以便于实验。
4. 开始实验。
将电源连接到电路上，并进行实验过渡过程。
第四章 电路的过渡过程 .................................................................错误!未定义书签。
4.1电路的换路定则与初始值 ............................... 错误!未定义书签。
4.2一阶RC 电路的暂态分析 ................................ 错误!未定义书签。
4.2.1 一阶RC 电路的零输入响应 ........................ 错误!未定义书签。
4.2.3 RC 电路的零状态响应 ............................ 错误!未定义书签。
4.2.3 RC 电路的全响应 ................................ 错误!未定义书签。
4.3一阶RL 电路的暂态分析 ................................ 错误!未定义书签。
4.3.1 一阶RL 电路的零输入响应 ........................ 错误!未定义书签。
4.3.2 一阶RL 电路的零状态相应与全响应 ................ 错误!未定义书签。
4.4一阶电路的三要素法 ................................... 错误!未定义书签。
4.5 二阶电路简介 ......................................... 错误!未定义书签。
4.6电路中暂态过程的利弊 ................................. 错误!未定义书签。
4.7微分电路与积分电路 ................................... 错误!未定义书签。
4.7．1微分电路 ...................................... 错误!未定义书签。
RC电路的过渡过程实验报告1. 引言RC电路是由一个电阻（R）和一个电容（C）组成的电路。
在这个实验中，我们将探讨RC电路的过渡过程。
过渡过程是指在电路中加入或移除电压源后电路中电压和电流的变化过程。
通过对这个过程的研究，我们可以深入了解RC电路的特性和行为。
2. 实验目的本次实验的目的是通过实验观察和测量RC电路中电压和电流的过渡过程，并通过实验数据分析RC电路的特性。
3. 实验材料和方法3.1 材料•一个电阻•一个电容•一个开关•一个电压源•一个示波器•连接导线3.2 方法1.将电阻和电容连接到电路板上。
确保电路连接正确无误。
2.将开关和电压源连接到电路板上，保持电压源关闭状态。
3.将示波器的探头连接到电路板上，以测量电路中的电压和电流变化。
4.打开电压源，记录下电路中电压和电流的初始数值。
5.关闭电压源，记录下电路中电压和电流的变化过程。
6.根据实验数据分析RC电路的过渡过程。
4. 实验结果和数据分析4.1 实验结果通过实验观察和测量，我们得到了以下实验结果： - 初始时刻，电路中电压和电流的数值为V0和I0。
- 当电压源关闭时，电路中的电压和电流开始变化。
- 随着时间的推移，电路中的电压和电流逐渐减小，直到最终稳定到0。
4.2 数据分析根据实验数据，我们可以计算RC电路的时间常数（τ）。
时间常数是指电路中电压或电流下降到初始值的63.2%所需的时间。
时间常数的计算公式如下：τ = R * C其中，R是电阻的阻值，C是电容的电容值。
通过计算时间常数，我们可以了解RC电路的响应速度。
时间常数越大，电路响应速度越慢；时间常数越小，电路响应速度越快。
5. 结论通过本次实验，我们观察和测量了RC电路的过渡过程，并通过实验数据分析了RC电路的特性。
根据实验结果和数据分析，我们得出以下结论： - RC电路在电压源关闭时，电压和电流会逐渐减小。
- RC电路的时间常数决定了电路的响应速度。
6. 总结通过本次实验，我们对RC电路的过渡过程有了更深入的了解。
电路的过渡过程简介引言电路过渡过程是指在开关电路中，从一个稳定状态到另一个稳定状态的切换过程。
在现代电子设备中，电路过渡过程的速度和稳定性对设备的性能和可靠性至关重要。
本文将介绍电路过渡过程的定义、重要性以及常见的过渡过程控制方法。
电路过渡过程的定义电路过渡过程是指电路在切换输入条件或内部状态时，电流和电压随时间的变化。
过渡过程通常发生在电路初始状态和目标状态之间，时间长度取决于电路的响应速度和输入信号的变化速度。
电路过渡过程的目标是尽快到达目标状态，并保持稳定。
电路过渡过程的重要性电路过渡过程的速度和稳定性对电子设备的性能和可靠性有着重要影响。
以下是电路过渡过程的几个重要方面：1. 响应时间电路过渡过程的响应时间是指从切换开始到电路到达目标状态所需的时间。
响应时间较短可以提高电路的性能和效率。
2. 峰值电压在过渡过程中，电路中可能会出现峰值电压。
过高的峰值电压可能导致电路元件损坏，因此需要控制峰值电压。
3. 震荡电路过渡过程中可能会出现震荡现象，即电流和电压在稳定状态之间不断变化。
震荡会增加功耗和噪声，影响电路的性能。
过渡过程控制方法为了控制电路过渡过程，提高电路性能和可靠性，有几种常见的方法可以采取：1. 信号延迟信号延迟可以通过添加适宜的延迟电路来实现。
延迟电路可以使输入信号的变化更平缓，减少电路响应的速度，从而控制过渡过程的速度。
2. 滤波器滤波器可以用来控制电路的频率响应，滤除过渡过程中的高频噪声。
常见的滤波器包括低通滤波器和带通滤波器。
3. 反响控制反响控制是一种常见的过渡过程控制方法。
通过检测电路的输出，并通过反响回路调整输入信号，可以使电路更快地到达稳定状态。
4. 优化设计优化电路设计可以提高电路的速度和稳定性。
优化设计包括选取适宜的元件、调整电路拓扑结构以及优化电路参数等。
结论电路过渡过程在现代电子设备中起着重要的作用。
通过适宜的过渡过程控制方法，可以提高电路的性能和可靠性。
我们可以采取信号延迟、滤波器、反响控制和优化设计等方法来控制电路过渡过程。
电路从一种稳态变化到另一种稳态的过渡过程电路从一种稳态变化到另一种稳态的过渡过程，是指在电路中一些参数的变化导致电路的工作状态从一种稳定状态逐渐变化到另一种稳定状态的过程。
这种过渡过程在电路设计和分析中是非常重要的，它可以通过分析电路的动态响应来获取电路的稳态特性和动态特性。
电路的稳态即电路在没有任何外部扰动的情况下，各个元件的电压和电流分布呈稳定的状态。
在稳态下，电路中的各个元件的电压和电流值不随时间变化。
而电路的动态则指的是当电路受到外部干扰或者自身参数变化时，电路中的元件电压和电流发生变化的过程。
在电路的过渡过程中，一般可以通过数学模型或者进行实验观测来分析电路的动态行为。
下面将以一个简单的RLC电路作为例子，来说明电路从一种稳态变化到另一种稳态的过渡过程。
考虑一个由电源、电感和电容组成的串联RLC电路，电源的电压为V(t)，电感的电流为iL(t)，电容的电压为VC(t)。
假设初始时刻电路处于稳态，电感中的电流为零，电容的电压为零。
现在突然扫描电源的直流电压，使得电源电压从初始时刻开始以一定的变化速率逐渐增加。
在这种情况下，电路的稳态将会发生改变，电感中的电流和电容的电压将随时间逐渐变化。
根据电路的基本定律，我们可以得到电感和电容的动态方程：LdiL(t)/dt + RiL(t) + 1/C ∫V(t)dt = 01/C dVC(t)/dt + 1/R ∫iL(t)dt + Vc(t) = 0这是一组常微分方程，可以通过求解来得到电感电流和电容电压随时间的变化情况。
一般情况下我们可以采用数值解法（如欧拉法、Runge-Kutta法）来求解这个方程组。
解得电感电流和电容电压随时间的变化曲线即可描述电路从一种稳态到另一种稳态的过渡过程。
在实际过渡过程中，电路中的各个元件的响应速度是不同的。
电感对电流的响应时间常数较小，一般来说会比电容对电压的响应时间常数小很多。
因此，在初始时刻，由于电容的电压为零，电感的电流为零，电压变化很大的电源将会首先产生电感中的电流。
