三一25吨先导操作方法
三一25吨属于大型挖掘机，其先导操作方法如下：
1. 开启发动机：按下发动机启动按钮，等待挖掘机发动机启动。
2. 启动电液系统：按下电源开关，将电液系统启动，确保液压系统正常工作。
3. 加油：检查油箱液位，确保油箱有足够的液压油。
如果液位不足，需要加注液压油。
4. 调整座椅和遥控杆位置：根据自己的习惯，调整座椅和遥控杆的位置以获得舒适的操作环境。
5. 检查工作设备：检查挖斗、铲斗等工作设备是否安装正确，确保没有松动或损坏的部件。
6. 先导操作准备：将液压油流向先导阀，按下先导操作按钮。
根据机型可能有所不同，具体操作请参考挖掘机的说明书。
7. 做好先导操作：通过先导操作杆控制液压油流向各个液压缸，实现对挖斗、铲斗、臂架等部件的控制。
以上是三一25吨挖掘机的先导操作方法，具体操作还需参考挖掘机的操作手册或向厂家进行咨询。
小挖油门控制器维修说明书2.22小型挖掘机油门控制器维修说明书一、功能特点：小型挖掘机油门控制器是专门针对柳工908C小型挖掘机所开发设计的多功能无级调速油门控制器，旨在更精确、高效、经济地对发动机油门大小进行无级调整。
小型挖掘机油门控制系统由控制器、油门旋钮、自动怠速开关、执行器等部分构成。
具有电子油门、自动怠速，故障指示等功能：图1 油门旋钮和自动怠速开关位置1. 电子油门功能：通过调节油门旋钮驱动电机转动调节发动机油门开度以控制发动机转速大小。
2. 自动怠速功能：当自动怠速开关按下，发动机转速高于1200转时，如果操作人员停止操作（不调节油门旋钮、手脚先导不动作）五秒左右，则发动机转速自动降低到一个较低值（1100转~1150转之间），以达到节省燃油的目的。
3. 防堵转功能：一旦发动机油门拉杆出现堵住（执行器缩不动了）、顶住（执行器伸不动了）等非正常情况，本控制器能自动切断对执行器的输出，有效保护执行器及相关部件。
4. 故障指示及处理功能：小型挖掘机油门控制器增设控制器外壳上故障指示灯（如图2所示），能够在不拆开控制器外壳的情况下就能粗略判断故障情况，提高了维修人员的工作效率；此外，当油门旋钮信号线出现开路或短路情况时，控制器会让挖掘机转速达到最高或者最低，旨在为了当油门旋钮信号线出现故障时整机能暂时工作，当油门旋钮信号线恢复正常后，故障排除，整机进入正常工作状态。
现详细介绍故障指示灯功能定义：控制器顶面有三个故障指示灯，分别为红、绿、黄。
其中红灯是电源指示灯，控制器有电时红灯亮；绿灯和黄灯组合显示故障类别。
正常情况下红灯长亮，绿灯和黄灯不亮。
当故障情况发生时，故障指示灯指示故障如下：图2 控制器故障指示灯二、油门旋钮与执行器：1. 油门旋钮油门旋钮内部是一个总阻值为5K的可变电阻，因两端加上了限位，阻值从0.5K到4.5K之间变化。
通过三根线和控制器相连，线号分别是700、701和702. 701是油门控制信号，通电时对地电压在0.5V~4.5V范围变化，700是油门+5V，702是油门地。
S Y210C8M挖机电气操作说明书来源：未知发表时间：2010-6-28 12:07:16 SY210C8M挖机电气操作说明书3.1开机3.1.1起动前：柴油机起动前，钥匙开关先打到“运行”档，发动机第一次没有顺利启动，请等15秒钟后再启动，连续三次启动不成功需等待2分钟后再启动。
如每次停机后都存在此故障，请与我们的服务工程师联系。
3.1.2柴油机起动后：柴油机在油门档位对应的转速运转；当第一次操纵启动，直接进入默认值：模式工作为S；以后每次操纵重新启动时，系统模式工作回到S。
若在5秒内工作装置没有动做，则进入怠速转速运行（1400转/分）。
3.1.3在显示屏上通过“模式”按钮切换工作模式，当按住显示屏上的模式选择按钮时，在显示屏上以“S”、“H”、“L”、“B”、“S”的顺序显示，同时进入相应工作模式，最高转速及作业效率上就会有不同。
松开按钮时，显示定格，同时该模式生效。
3.2.1自动怠速自动怠速：显示屏上按键显示“小乌龟”为具有“自动怠速”功能。
当液压操纵杆回中位时间超过3.5秒。
KC-MB-10自动减少发动机油门开度，使发动机在1400转运转，当扳动操纵杆重新作业时，KM-MB-10立即控制发动机，使它迅速恢复到设定的工作速度。
起到节能和降低噪声的作用。
显示器按键显示为“小兔子”。
此时为全速状态，发动机一直工作在油门档位设定的转速上。
3.2.2雨刮器开关1) 按下开关右侧以接通雨刮。
按下开关左侧以断开雨刮器。
2) 如果开关在“接通”位置而雨刮不动，应立即切断开关。
检查原因。
如果开关一直开着，会损坏雨刮电机。
3.2.3喷水器开关⑴按下并压住开关右侧以启动前洗涤器。
按下开关时，洗涤液会从喷嘴喷出。
当放松开关后，洗涤器便会停止。
⑵如果洗涤器连续使用超过20秒，或使用中没有洗涤液喷出时，应立即切断开关，否则会导致电机损坏。
3.2.4工作灯开关按下工作灯开关右侧，则动臂左、右工作灯与旋转台工作灯亮，按下开关左侧以断开工作灯。
三一旋挖钻机操作保养手册随着建筑行业的飞速发展，挖掘机作为优秀的建筑掘进工具，被广泛应用于各个建筑领域。
三一旋挖钻机作为市场上的一款优秀产品，在市场上享有很高的声誉和知名度。
但是，在使用三一旋挖钻机过程中，正确的操作和有效的保养是非常重要的。
因为它们能够保护您的设备，使其保持经久耐用。
一、前置条件在开始使用三一旋挖钻机之前,必须仔细查看用户手册并遵守所有的操作规程。
确保您已经得到充分的技术培训，并已经阅读并了解了三一旋挖钻机操作保养手册中的所有章节。
二、操作1.操作流程(1)确保三一旋挖钻机在工作前已经做好准备。
(2)选择合适的工作区域,并且确保挖掘机在操作中能够自由移动。
(3)启动三一旋挖钻机,并让发动机在安静的场所加温一段时间。
(4)样板控制器上设置好工作密码，从而避免不必要的损失。
(5)开始使用三一旋挖钻机并确保操作过程中完全遵循指南。
2.操作智慧(1)在操作过程中，不要操纵机器超出它的能力范围。
(2)尽量减少空车行驶和急加速。
(3)停车时将马达降到最低的运行状态,避免轮胎断头损伤。
三、保养1.清洗(1) 在使用三一旋挖钻机后，首先要把未干的剩余物品清除干净。
(2) 拆解马达, 清除机器的油路、气路等。
(3) 使用高压水冲洗发动机和各种配件。
2.换油维护油液是机器正常运行的必要条件。
经常换油、清理油底壳，保证油液清洁有序，能够最大限度的延长机器的使用寿命。
3.安装、接线等(1) 电源必须符合三一旋挖钻机的伏特电压要求。
(2)三一旋挖钻机在使用过程中，需要确保线路接头的松动和损坏，以避免电器抛锚和其他危险发生。
四、结束三一旋挖钻机操作保养手册被设计为一个实用的指南,旨在使三一旋挖钻机以最大的效率和最小的维修和维护工作长期运行。
透过这个手册和正确的操作过程,机器的生产能力和运行效率可以得到显着提高。

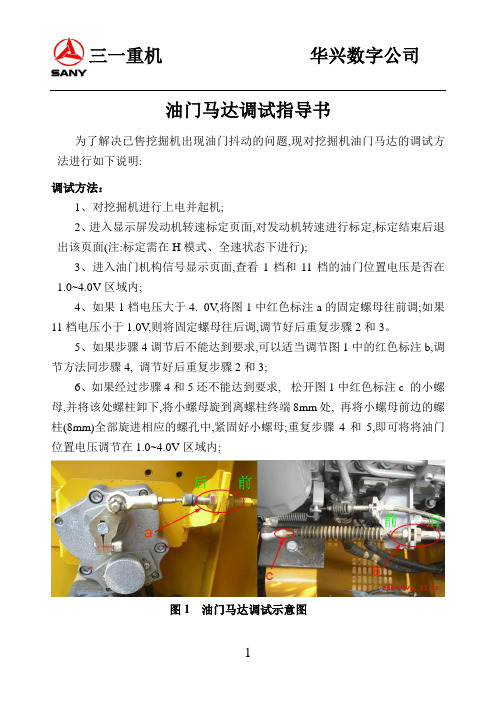

三一重机华兴数字公司
油门马达调试指导书
为了解决已售挖掘机出现油门抖动的问题,现对挖掘机油门马达的调试方法进行如下说明:
调试方法：
1、对挖掘机进行上电并起机;
2、进入显示屏发动机转速标定页面,对发动机转速进行标定,标定结束后退出该页面(注:标定需在H模式、全速状态下进行);
3、进入油门机构信号显示页面,查看1档和11档的油门位置电压是否在1.0~4.0V区域内;
4、如果1档电压大于4. 0V,将图1中红色标注a的固定螺母往前调;如果11档电压小于1.0V,则将固定螺母往后调,调节好后重复步骤2和3。
5、如果步骤4调节后不能达到要求,可以适当调节图1中的红色标注b,调节方法同步骤4, 调节好后重复步骤2和3;
6、如果经过步骤4和5还不能达到要求,松开图1中红色标注c 的小螺母,并将该处螺柱卸下,将小螺母旋到离螺柱终端8mm处, 再将小螺母前边的螺柱(8mm)全部旋进相应的螺孔中,紧固好小螺母;重复步骤4和5,即可将将油门位置电压调节在1.0~4.0V区域内;
图1 油门马达调试示意图
1。
SY235H额定功率：129kW/2100rpm128kW/2000rpm整机重量：23000kg标准斗容：1.35m3新动力新技术新造型配置、2022年12月出版省油质坚 品质卓越更高效率、更低油耗，SY235H国四机是在延续上一代机型优势的同时，围绕“新动力”、“新造型”、“新技术”全面升级，打造的一款全新23T级挖掘机产品，其采用的HOPE全电控技术，提升了整机的挖掘能效和操控性，舒适感提升，轻松胜任土方、石方等工程作业。
造型动力技术0304动力系统液压系统动力主阀主泵道依茨发动机五十铃发动机造型10吋大屏再度升级，更薄、更炫、更清晰；系统集成度更高，车身控制与电源管理多合一集成，零部件更少；支持4G 网络OTA 升级，更快更安全，新增一键召请功能；夜间停机灯具延时熄灭、正反手显示屏一键切换、后置摄像头等配置，保障驾驶安全。
智能化搭载全新空调系统，优化空调风道，制冷效果更强，风量分配更合理。
空调蒸发器实现车内清洗保养，清洗更简单。
全新空调系统三一与知名汽车设计公司合作，将驾驶室从外观到用户体验上进行全面升级，遵循“舒适便捷、自动智能、网联生态”的理念，为客户打造一个“头等舱”般的驾乘环境。
C12驾驶室内饰全面升级，窄扶手箱、极简前控箱，标配水杯座、24V 取电口、USB 接口等，拥有汽车级品质内饰。
配备舒适减震座椅，振动舒适性提升。
全新内饰0708技术全电控液压系统行走踏板电控手柄电信号电信号新控制器全电控主阀主 泵铲斗升级全国代理商及全球五大区域代理商为三一的售后服务提供了强有力的保障，“5231”、“110”、“111”的承诺为全球服务续航。
售后无忧三一挖机配备自主研发的“ 易维讯 ”系统，搭建智能化施工管理体系，管理成本更低。
手机通过易维讯APP可一键控制，查看机器状态，在线预约各种服务。
易维讯保养与服务便捷保养采用大面积覆盖件开启方式，进行日常维护和保养，维修方便、接近性好。
燃油滤、机油滤位置优化调整，触手可及，更加人性化的设计，让保养更加便捷。
日立E X调整‘调整方法：1、旋转钥匙开关至“关”。
2、断开Dr.EX,等待5秒。
3、旋转发动机学习开关至“开”。
4、旋转钥匙开关至“开”，等待5秒。
5、旋转钥匙开关至“关”，等待5秒。
6、旋转发动机学习开关至“关”。
7、检查发动机转速。
3.1 调整机电控制器3.1.1 发动机控制器输出入概要图3-1 输出入概要3.1.2 机电控制器输出调整（A-B-C调整）3.1.2.1 机电控制器调整的目标机电控制器调整有下述3种，均是为了保证机械的功能而配备的重要调整功能。
（1）发动机调整（A调整）为了设定从机电控制器向发动机控制器输出的油门指令电压和发动机转速的关系而进行的调整。
（2）泵调整（B调整）整合对应发动机的额定输出的液压输出，修正输出的误差。
（3）卸载阀调整（C调整）为了修正卸载阀的开口误差，进一步增加可操作性而进行的调整。
3.1.2.2 必须调整机电控制器的情况更换、修理以下部件时必须实施调整作业。
（1）机电控制器（2）发动机或者发动机控制器（3）液压泵或者液压泵比例阀（4）卸载比例阀、卸载阀的阀芯3-3 853.1.2.3 准备（1）事先将油温提升到50℃附近，进行发动机预热。
（2）将空调开关设定为OFF。
（3）将起动开关设定为OFF，关闭发动机。
更换机电控制器时，因为没有输入调整数据，所以显示以下的故障代码。
A215、A225、A015、A025、A035除此之外的故障代码考虑为机械的故障，请遵循故障代码表修理机械直至正常状态。
如果机器为起重磁铁规格机器则请将发电机设定为OFF。
3.1.2.4 调整要领图3-2 液晶显示面板（1）发动机调整（A调整）顺序1）在按下液晶显示面板的作业模式选择开关的同时将起动开关设定为ON，按住5～10秒然后放开。
（驱动发动机则不会切换为下述显示，所以请勿起动发动机。
）2）按住液晶显示面板的蜂鸣器停止开关约5秒，手指离开后切换为调整选择画面。
当机电控制器中没有记忆调整数据时，显示“READY”，当进行过至少1次调整后，显示为“FIN”。
三一履带式液压挖掘机操作保养手册三一履带式液压挖掘机是一种广泛应用于土建工程和矿山开采等领域的重型机械设备。
它具有强大的挖掘能力和稳定的工作性能，因此受到了广泛的关注和应用。
然而，对于维护和保养这样一种大型设备来说，操作手册显得尤为重要。
下面，我将从操作、保养和维修等多个方面全面评估三一履带式液压挖掘机的操作保养手册，并据此撰写一篇高质量、深度和广度兼具的文章，以帮助您更好地理解和掌握这一主题。
让我们从操作方面来看。
三一履带式液压挖掘机的操作手册中，一定会包含对机器的基本操作步骤和注意事项。
如何启动挖掘机、如何操作各个操作杆以实现不同的功能、如何进行日常的检查和维护等。
在这里，我们可以通过划分为基本操作、高级操作和特殊操作来进行讨论。
在基本操作中，我们可以根据手册中的规范步骤来逐一介绍，例如机器的启动、怠速运行、正常工作、停机等。
在高级操作中，可以介绍一些常见的挖掘机应用技巧，比如如何使挖掘机挖掘深度更深、挖掘速度更快、燃油消耗更少等。
在特殊操作中，可以介绍在特殊情况下的操作细节，比如在狭窄的工地上如何进行作业、在易滑的路面上如何行驶等。
我们来看挖掘机的保养。
挖掘机的保养对于延长设备的使用寿命和保证设备的安全运行非常重要。
操作手册中一定会包含对挖掘机日常保养的要点和步骤。
在这里，我们可以从日常保养、定期保养和特殊保养等方面来进行分析。
日常保养主要包括清洁机器、加满润滑油和冷却液、检查轮胎气压等工作。
定期保养则包括更换油品、维护液压系统、更换易损件等。
特殊保养则是指在特殊情况下需要进行的保养工作，比如在恶劣天气下的保养、在特殊工况下的保养等。
让我们关注挖掘机的维修。
挖掘机的日常维修工作是挖掘机正常运行的重要保障，因此操作手册中一定会包含对挖掘机日常维修的要点和步骤。
在这里，我们可以从常见故障的识别和排除、维修工具和维修设备的使用、维修过程中的注意事项等方面来进行分析。
当挖掘机出现故障时，应该如何通过手册中的故障诊断步骤来确定故障原因，然后进行排除。
