油门电机说明

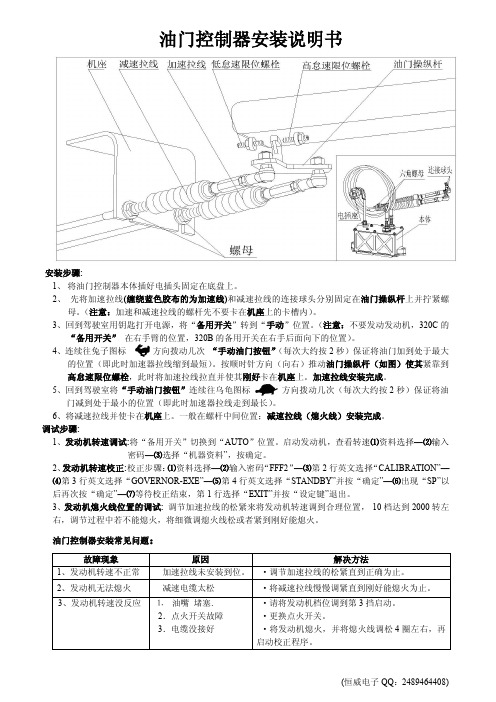

油门控制器安装说明书安装步骤:1、将油门控制器本体插好电插头固定在底盘上。

2、先将加速拉线(缠绕蓝色胶布的为加速线)和减速拉线的连接球头分别固定在油门操纵杆上并拧紧螺母。

（注意：加速和减速拉线的螺杆先不要卡在机座上的卡槽内）。

3、回到驾驶室用钥匙打开电源，将“备用开关”转到“手动”位置。

（注意：不要发动发动机，320C 的“备用开关”在右手臂的位置，320B 的备用开关在右手后面向下的位置）。

4、连续往兔子图标方向拨动几次“手动油门按钮”（每次大约按2秒）保证将油门加到处于最大的位置（即此时加速器拉线缩到最短）。

按顺时针方向（向右）推动油门操纵杆（如图）使其紧靠到高怠速限位螺栓，此时将加速拉线拉直并使其刚好卡在机座上。

加速拉线安装完成。

5、回到驾驶室将“手动油门按钮”连续往乌龟图标方向拨动几次（每次大约按2秒）保证将油门减到处于最小的位置（即此时加速器拉线走到最长）。

6、将减速拉线并使卡在机座上。

一般在螺杆中间位置；减速拉线（熄火线）安装完成。

调试步骤:1、发动机转速调试:将“备用开关”切换到“AUTO ”位置。

启动发动机，查看转速⑴资料选择—⑵输入密码—⑶选择“机器资料”，按确定。

2、发动机转速校正:校正步骤：⑴资料选择—⑵输入密码“FFF2”—⑶第2行英文选择“CALIBRATION”—⑷第3行英文选择“GOVERNOR-EXE”—⑸第4行英文选择“STANDBY”并按“确定”—⑹出现“SP”以后再次按“确定”—⑺等待校正结束，第1行选择“EXIT”并按“设定键”退出。

3、发动机熄火线位置的调试:调节加速拉线的松紧来将发动机转速调到合理位置，10档达到2000转左右，调节过程中若不能熄火，将细微调熄火线松或者紧到刚好能熄火。

油门控制器安装常见问题：故障现象原因解决方法1、发动机转速不正常加速拉线未安装到位。

·调节加速拉线的松紧直到正确为止。

2、发动机无法熄火减速电缆太松·将减速拉线慢慢调紧直到刚好能熄火为止。

电调油门行程校准方法
电调油门行程校准是遥控飞行器飞行前非常重要的一步，它直
接关系到飞行器的稳定性和飞行性能。

正确的电调油门行程校准可
以确保飞行器在飞行过程中油门响应灵敏，飞行平稳。

下面将介绍
一种常用的电调油门行程校准方法。

首先，将遥控器和飞行器的电源打开，确保遥控器处于解锁状态，飞行器处于待机状态。

接着，将遥控器的油门杆调至最低位置，这时飞行器的电机应该不转动。

如果电机有转动，说明油门行程需
要进行校准。

接下来，找到电调上的行程校准按钮，通常位于电调的一侧或
底部，根据电调的不同品牌和型号位置可能会有所不同。

长按行程
校准按钮，此时电机会发出一段滴滴声，表示进入了行程校准模式。

接着将遥控器的油门杆缓慢调至最高位置，再缓慢调至最低位置，
此时电机会再次发出一段滴滴声，表示校准完成。

这样就完成了电
调油门行程的校准。

最后，关闭遥控器和飞行器的电源，等待几秒钟后再次打开，
确保油门行程校准成功。

如果电机在遥控器油门杆最低位置不转动，
在最高位置转速达到最大，则说明校准成功。

需要注意的是，电调油门行程校准过程中一定要确保周围环境安全，避免伤害自己或他人。

此外，校准过程中要严格按照说明书上的操作步骤进行，不得随意更改或省略步骤，以免造成飞行器故障或意外损坏。

总的来说，电调油门行程校准是飞行前必不可少的一步，它直接关系到飞行器的飞行性能和飞行安全。

正确的行程校准可以确保飞行器在飞行过程中油门响应灵敏，飞行平稳。

因此，飞行器爱好者在飞行前一定要认真进行电调油门行程校准，以确保飞行安全和顺利。

挖机油门电机调整方法日立EX调整‘调整方法：1、旋转钥匙开关至“关”。

2、断开Dr.EX,等待5秒。

3、旋转发动机学习开关至“开”。

4、旋转钥匙开关至“开”，等待5秒。

5、旋转钥匙开关至“关”，等待5秒。

6、旋转发动机学习开关至“关”。

7、检查发动机转速。

3.13.1.13-13.1.2 A-B-C 3.1.2.1机电控制器调整有下述3种，均是为了保证机械的功能而配备的重要调整功能。

（1）发动机调整（A调整）为了设定从机电控制器向发动机控制器输出的油门指令电压和发动机转速的关系而进行的调整。

（2）泵调整（B调整）整合对应发动机的额定输出的液压输出，修正输出的误差。

（3）卸载阀调整（C调整）为了修正卸载阀的开口误差，进一步增加可操作性而进行的调整。

3.1.2.2更换、修理以下部件时必须实施调整作业。

（1）机电控制器（2）发动机或者发动机控制器（3）液压泵或者液压泵比例阀（4）卸载比例阀、卸载阀的阀芯3-3 853 3.1.2.3（1）事先将油温提升到50?附近，进行发动机预热。

（2）将空调开关设定为OFF。

（3）将起动开关设定为OFF，关闭发动机。

更换机电控制器时，因为没有输入调整数据，所以显示以下的故障代码。

A215、A225、A015、A025、A035除此之外的故障代码考虑为机械的故障，请遵循故障代码表修理机械直至正常状态。

OFF 3.1.2.43-2（1）发动机调整（A调整）顺序1）在按下液晶显示面板的作业模式选择开关的同时将起动开关设定为ON，按住5～10秒然后放开。

（驱动发动机则不会切换为下述显示，所以请勿起动发动机。

） 2）按住液晶显示面板的蜂鸣器停止开关约5秒，手指离开后切换为调整选择画面。

当机电控制器中没有记忆调整数据时，显示“READY”，当进行过至少1次调整后，显示为“FIN”。

另外，安全锁定电磁阀自动解除，所有的操作均不能进行。

3）按下显示组的选择开关，显示出“发动机可以起动”。

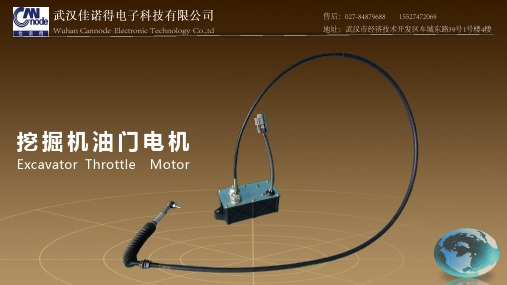

挖机油门电机工作原理
挖机油门电机是挖机的一种重要组件，它主要负责控制挖机的油门调节。

挖机油门电机基本上由电机本体、电磁铁和传动机构组成。

其工作原理如下：
1. 油门信号输入：当操作员踩下挖机操作室内的油门踏板时，通过连接线路将油门信号输入到挖机油门电机。

2. 电信号转换：挖机油门电机内部的控制电路将油门信号转换成适合电机工作的电压信号。

这个转换过程可以是通过传感器来检测油门信号转化为电压值，然后控制电路将电压信号调整到合适的值。

3. 电压输出：控制电路将转换后的电压信号输出给电机本体中的电磁铁。

电磁铁将根据电压信号的强弱来调整磁力大小。

4. 电磁铁工作：根据电压信号的强弱，电磁铁会产生相应的磁力。

磁力将推动传动机构上的活塞或阀来控制油门的开度。

5. 传动机构调节：活塞或阀通过传动机构连接到挖机发动机上的油门机构，当电磁铁工作时，活塞或阀会随之移动，从而调节油门的开度。

通过以上工作原理，挖机油门电机可以根据操作员的油门操作信号精确地控制挖机发动机的输出功率，实现挖机的前进、倒退及快慢速调控。

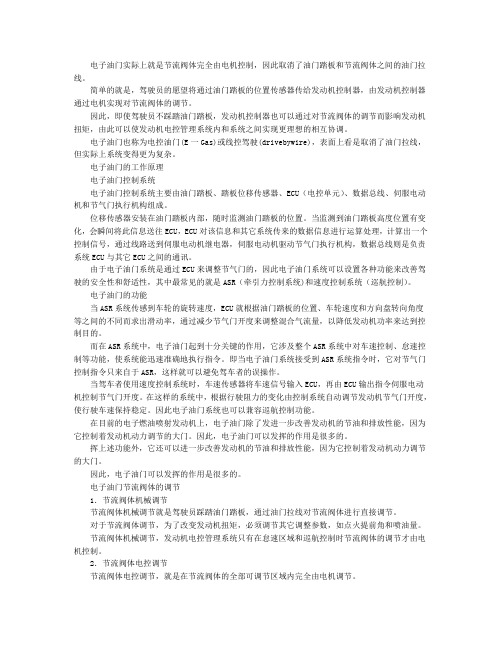

电子油门实际上就是节流阀体完全由电机控制，因此取消了油门踏板和节流阀体之间的油门拉线。

简单的就是，驾驶员的愿望将通过油门踏板的位置传感器传给发动机控制器，由发动机控制器通过电机实现对节流阀体的调节。

因此，即使驾驶员不踩踏油门踏板，发动机控制器也可以通过对节流阀体的调节而影响发动机扭矩，由此可以使发动机电控管理系统内和系统之间实现更理想的相互协调。

电子油门也称为电控油门(E一Gas)或线控驾驶(drivebywire)，表面上看是取消了油门拉线，但实际上系统变得更为复杂。

电子油门的工作原理电子油门控制系统电子油门控制系统主要由油门踏板、踏板位移传感器、ECU（电控单元）、数据总线、伺服电动机和节气门执行机构组成。

位移传感器安装在油门踏板内部，随时监测油门踏板的位置。

当监测到油门踏板高度位置有变化，会瞬间将此信息送往ECU，ECU对该信息和其它系统传来的数据信息进行运算处理，计算出一个控制信号，通过线路送到伺服电动机继电器，伺服电动机驱动节气门执行机构，数据总线则是负责系统ECU与其它ECU之间的通讯。

由于电子油门系统是通过ECU来调整节气门的，因此电子油门系统可以设置各种功能来改善驾驶的安全性和舒适性，其中最常见的就是ASR（牵引力控制系统)和速度控制系统（巡航控制）。

电子油门的功能当ASR系统传感到车轮的旋转速度，ECU就根据油门踏板的位置、车轮速度和方向盘转向角度等之间的不同而求出滑动率，通过减少节气门开度来调整混合气流量，以降低发动机功率来达到控制目的。

而在ASR系统中，电子油门起到十分关键的作用，它涉及整个ASR系统中对车速控制、怠速控制等功能，使系统能迅速准确地执行指令。

即当电子油门系统接受到ASR系统指令时，它对节气门控制指令只来自于ASR，这样就可以避免驾车者的误操作。

当驾车者使用速度控制系统时，车速传感器将车速信号输入ECU，再由ECU输出指令伺服电动机控制节气门开度。

在这样的系统中，根据行驶阻力的变化由控制系统自动调节发动机节气门开度，使行驶车速保持稳定。

感谢您购买本产品！无刷动力系统功率强大，错误的使用可能造成人身伤害和设备损坏。

为此我们强烈建议您在使用设备前仔细阅读本说明书，并严格遵守规定的操作程序。

我们不承担因使用本产品而引起的任何责任，包括但不限于对附带损失或间接损失的赔偿责任；同时，我们不承担因擅自对产品进行修改所引起的任何责任。

我们有权在不经通知的情况下变更产品设计、外观、性能及使用要求。

关于售后服务：尊敬的客户，我们的产品自售出之日起，提供180天的保修服务，因此为了保护您的权益，请在购买产品时向销售商索取收据和发票，我们以此作为确定售出日期的凭证。

如无法提供收据或发票，我们将对产品实行有偿维修。

产品特色：全球首创“锂电平衡放电保护”功能，实时监测每个锂电单体的放电情况，一旦单体达到保护电压阈值即采取相应保护措施，有效防止电池组损坏，降低玩家消费支出（备注：仅“守护神(Guard)”系列无刷电调具有本功能）采用超低阻抗PCB（印刷线路板），具有极强的耐电流能力。

电源输入端采用日本名牌超低阻抗大容量电容，大大提升电源稳定性，同时对电池具有保护作用。

具备输入电压异常/电池低电压保护/过热保护/油门信号丢失保护等多重保护功能，有效延长电调使用寿命。

具有普通启动/柔和启动/超柔和启动三种启动模式，兼容固定翼飞机及直升机。

可设定油门行程，兼容市面上所有遥控器。

具备平滑、细腻的调速手感，一流的调速线性。

微处理器采用独立的稳压IC 供电，而不是从BEC输出取电（6A和10A电调例外），具有更好的抗干扰能力，大大降低失控的可能性。

最高转速可以达到210000 RPM（2极马达）、70000 RPM（6极马达）、35000 RPM（12极马达） 。

具备完整的自主知识产权，产品可持续升级更新，用户更可以享受原厂软件升级服务。

可配合编程设定卡（注：选配件）使用，编程卡具有简单直观的界面，便于您随时随地修改各项编程参数。

（详见设定卡说明书） 配合编程设定卡，您可以从15首乐曲中任选一首写入电子调速器，使电调具有开机奏乐功能，炫出您的个性。

电子油门知识点总结图一、工作原理1. 传感器在电子油门系统中，油门踏板位置和踏板力量被传感器捕捉并转换成电子信号。

通常使用踏板位置传感器和踏板力传感器来实现对踏板位置和力量的检测。

2. 电子控制单元（ECU）传感器捕捉到的信号将发送至ECU，ECU根据信号进行处理，计算出发动机所需的油门开度，并输出相应的电子信号控制节气门的开度。

3. 节气门执行器电子信号传输至节气门执行器，通过执行器内的电机实现对节气门的控制。

电机根据接收到的信号，精准地控制节气门的开度，从而调节发动机的输出功率。

4. 整体协调整个电子油门系统通过传感器、ECU和节气门执行器之间的协调配合，实现了对发动机输出功率的精准控制，为驾驶者提供了更为灵活和稳定的驾驶体验。

二、故障诊断1. 传感器故障踏板位置传感器和踏板力传感器是电子油门系统的重要组成部分，一旦出现故障，会导致信号不准确，影响到发动机的输出功率。

通过专用的诊断仪器可以对传感器进行检测，及时发现并更换损坏的传感器。

2. 电子控制单元故障ECU是整个电子油门系统的核心部件，如果ECU出现故障，将会导致发动机无法正常工作或者功率输出不稳定。

因此，对于ECU的故障，需要重新编程或更换新的ECU来解决。

3. 节气门执行器故障节气门执行器中的电机是实现节气门控制的关键部件，一旦电机出现故障，节气门的开度会出现问题，从而影响到发动机的输出功率。

对于节气门执行器的故障，需要更换新的执行器来解决。

4. 信号传输故障由于电子油门系统中涉及到大量的电子信号传输，因此如果出现信号传输故障，会导致整个系统的控制失效。

需要对信号线路进行维修和调试，保证信号的稳定传输。

三、维修技术1. 传感器调校传感器的准确性对于电子油门系统的正常工作至关重要，因此在维修时需要对传感器进行调校，保证其输出的信号准确可靠。

2. ECU编程ECU编程是对电子油门系统进行维修和调试的重要环节，通过重新编程ECU可以解决一些因为故障导致的发动机输出不稳定的问题。

油门电机的用途油门电机是一种用来控制机动车辆的油门开度的电机装置。

它以电能作为动力源，通过控制电流的大小来调整油门的开合程度，进而控制发动机的运转速度和输出功率。

油门电机广泛应用于各类汽车、摩托车和船舶等交通工具中，起到了在控制马力的输出和提高驾驶的灵活性和安全性方面的重要作用。

首先，油门电机的主要用途是控制发动机的功率输出。

发动机将燃料燃烧转化为机械能，进一步驱动汽车运动。

通过控制油门电机，驾驶员可以调整发动机的转速和功率输出，从而满足不同驾驶场景下的需求。

例如，在爬坡或者需要加速迅猛的情况下，驾驶员可以通过踩下油门踏板，使油门电机调整油门的开度，从而使发动机输出更大的马力，并提供更高速度的动力。

其次，油门电机还具有提高驾驶的灵活性和安全性的作用。

在过去，汽车的油门控制一般采用传统的机械踏板。

这种方式需要通过箱体内部的加速器杆和连杆转接到发动机侧的油门阀来控制油门开合。

然而，这种机械式的油门控制由于传动链路的存在，存在一定的延迟和失真。

而油门电机采用电子信号直接控制油门的开合程度，消除了传动链路的延迟，使得油门的响应更加迅速和精准。

这种电子式的油门控制能够大大提高驾驶的灵活性，方便驾驶员根据需要调整驾驶方式。

此外，油门电机还可以用于智能驾驶辅助系统，如自动巡航控制系统和自动驾驶系统，通过增减油门开度来自动调整车速，实现精确的巡航效果。

再者，油门电机在节能环保方面也发挥了重要作用。

现代社会对于汽车的燃油经济性和低排放要求越来越高。

油门电机作为车辆控制系统的核心部件，通过精确控制油门开合程度，可以更加有效地控制发动机的输出功率和燃油供给，从而使燃油的利用率得到提高，降低汽车的燃油消耗和排放。

此外，油门电机还可以与其他控制单元联动，如发动机控制单元、变速器控制单元等，以实现更加智能化的能源管理和驾驶控制。

在电动汽车领域，油门电机更是不可或缺的电动助力器，通过电能的变速控制，实现电动汽车的动力输出和行驶效能。

挖掘机油门马达工作原理挖掘机油门马达是挖掘机动力系统中的重要部件，其主要功能是控制发动机的油门开度，从而实现挖掘机的前进、后退、加速和减速等动作。

下面将详细介绍挖掘机油门马达的工作原理。

挖掘机油门马达一般由油门踏板、油门电机和速度控制器组成。

油门踏板是挖掘机驾驶员操作的部分，通过踩踏不同的踏板位置来调节挖掘机的工作状态。

当驾驶员踩踏油门踏板时，传感器会感知到驾驶员的动作，并将信号发送给速度控制器。

速度控制器是挖掘机油门马达的核心部件，它负责接收驾驶员操作信号，并通过相应的控制算法来控制油门马达的工作状态。

速度控制器通常包含控制芯片、电路板和传感器等组成，通过不断调节油门马达的转速来控制挖掘机的速度。

当驾驶员踩踏油门踏板时，速度控制器会接收到驾驶员操作信号并传输给油门马达。

油门马达内部的电机会根据接收到的控制信号来调整油门的位置，从而改变发动机的油门开度。

油门开度的改变会导致发动机的供油量、转速和功率等发生相应变化，进而控制挖掘机的运动状态。

具体来说，当驾驶员踩踏油门踏板时，传感器会感知到踏板的压力变化并将信号发送给速度控制器。

速度控制器通过控制芯片将信号转化为控制马达的电压信号。

电压信号进一步被放大并通过电路板传输给油门马达的电机。

油门马达的电机根据接收到的电压信号的大小和频率来判断油门的开度，并通过内部的机械传动装置将转动的电机运动转化为油门的线性运动。

油门马达通过改变油门的开度来调节发动机的运转状态，进而控制挖掘机的速度和动力输出。

当油门开度增加时，发动机供油量增加，进气量增加，燃料燃烧更充分，发动机转速增加，挖掘机的速度增加。

相反，当油门开度减小时，发动机供油量减少，燃料燃烧不充分，发动机转速减小，挖掘机的速度减小。

此外，挖掘机油门马达还具有一定的保护功能。

当挖掘机的发动机超负荷运行或设备发生故障时，速度控制器会接收到相应的信号并对油门马达进行控制，从而降低发动机的负荷和功率输出，保护发动机和挖掘机的安全运行。
