ARL3460直读光谱仪基础知识培训.

格式：ppt
大小：3.57 MB
文档页数：20

下载文档原格式

直读光谱仪培训课件(PPT30张)

3.3控样校正
在分析画面中，按Shift+F2键进入工作菜单，选择Master curveRecalib,在规格组ST-NO 中输入欲分析的规格组名称或用Shift+F4键进行规格组选择,在发光台上放好控样，按要求激发，任务完成后，按F3计算，计算结果会自动对原工作曲线进行较正，计算控样校正系数AC值和 MC值，要求AC值在0.8-1.2范围内校正有效，否则重做。
检查氩气流量：打开通气阀门后，观察氩气增压器内上否有水泡冒出，如果有则说明有氩气流出现象；另外，观察发出室旁边的确氩气流量计指针，流量指针指的位置即是氩气流量值。（注意：仪器待机时流量为1L/Min ；仪器分析工作时流量为10L/Min ，须检查调整。）电源：检查稳压电源器电压是否稳定，是否在 220V~225V范围？检查各电源线接口是否牢固、接口正确？
键盘
主机发光室测光室
真空泵
氩气
稳压电源
第三章、仪器分析操作介绍
一、仪器操作前的检查内容：
氩气流量计
激发时流量标记为10升
氩气流量调节旋钮（待机时为1升）
检查氩气余量：打开氩气瓶的通气阀门，检查压力表上的读数，氩气压力一般0.1Mpa以上，可进行下一步操作；如果压力低于0.1Mpa以下，须更换气瓶。（注意：氩气压力低于0.1Mpa或气瓶无氩气才更换，会导致仪器内部进入空气，测试结果不正确）。
系统软件的进入方式
• 在DOS系统中，C：\EXE>盘符下，输入ADS000，回车，进入分析软件，这时的界面显示的是软件的版本号和输入密码，不用输入密码直接点回车两次。进入仪器状态检查界面（ Instrument check），其中 Vacuum(真空，真空度)后面显示OK，Photodetector (PMT) High Voltage （光电倍增管高压）下，有F1 ON，F3 OFF两个标记，此时绿色的光标应在F1 ON 上，如果不在说明负高压没有加上，不能进行分析，应点F1，加上负高压。如果在日常分析中，遇到红色的警告字符（—HV）时，表明负高压掉了，可在分析界面下按F12推出系统，重新按上述步骤进入。在上述界面下点击F9进入分析界面

ARL3460光谱仪日常分析以及曲线建立方法

第三章日常分析日常分析通常是指定量分析，主要包括狭缝定位（也较描迹）、标准化和浓度分析三部分操作，狭缝定位、标准化是浓度分析的前期准备工作。

一、狭缝定位（描迹）ARL直读光谱仪具有非常好的稳定性，，但受环境因素的影响，如温度的急剧变化，振动等等，狭缝位置会发生微小的变化。

因此需要用户根据自己的情况定期进行描迹检查。

元素的描迹检查元素出射狭缝与入射狭缝的相对机械位置，入射狭缝是用户仪器上所设置的全部元素（通道）所共用的。

入射狭缝的位置由扫描刻度盘的刻度来给出。

描迹检查所用样品要求被检查的元素含量适中。

狭缝定位有直接定位（Direct Profile）和积分定位（Integrated profile）两种方法，一般情况下选用积分定位（Integrated profile）。

在WinOE主界面下点击Initialisation→Integrated profile,如图1所示。

图1进入积分定位的菜单，如图2所示。

图2从图2中的Analytial Condition栏中用鼠标先选一种分析程序，如Profile。

Available Channels栏中是可供选择的元素（通道），通过双击或点击Insert按钮，将被选择的元素选入Selected Channels栏中,该栏中总共可选入十各元素。

Start Dial position(0-100) 开始时的刻度盘位置，建议从平均位置（QA报告）中减去10个刻度来作为起始刻度。

如QA报告中平均位置为100，起始刻度输入100-10＝90，即从90的刻度开始扫描。

Step dial divisions步长刻度盘的刻度，一般设为2，即每步扫描刻度盘顺时针旋转的刻度为2。

Maximum number of steps(5-50)步长最大数，一般设为10-15，即有足够的步数来测量所有被选元素的描迹位置。

设置完毕以后，将样品放到激发台上，关好激发台门。

将扫描刻度盘定位在起始刻度90上。

ARL3460操作方法

ARL3460光谱操作方法1 设置元素和通道1.1 【选择功能】/【仪器配置】/【仪器】【仪器通道】：设置谱线数。

/【状态】：选择激活的。

/【衰减器数】：选择无。

/【强度】：选择K脉冲。

/【分析启动按钮】：选择WinOE。

/【分析状态检查】：选择激活的。

1.2 【选择功能】/【仪器通道】/【设置仪器通道】【仪器谱线】：谱线数（1.1已选好）。

/【描述】：输入元素名称和波长。

/【通道名】：输入通道名称（例如：Fe/Fe1/Fe2/Fe3等），点击【OK】。

2 制作校准曲线2.1 【输入校准标样】选择【准备】/【分析】/【校准标样】选择【增加基体】：基体识别输入基体（例如：Cu/Fe/Al等）。

/【基体分组】：输入基体的分类（例如：黄铜/高合金钢/纯铝等。

）。

/选择【增加标样】：输入校准标样名称和号码。

/选择【增加通道】：点击通道（元素），选择增加并输入浓度值（化学百分率）。

/【标定值】：勾选是。

以上三个框的关系：【基体】（基体和分组识别）----【校准标样】（名称和编号）----【通道】（元素）。

2.2 【选择校准】/【校准样品工具】/【CSV输入校准标样】选择【使用分析程序】/【使用基体】/【元素表达/列或行】（分析时各元素纵向或横向排列）/点击【OK】。

输入【校准标样名称】/【编号】/【各元素的浓度值】（基体元素不输入）/点击【记录样品】/【退出】。

2.3 选择校准/校准标样测量以下上机看2.4 制作校准曲线选择【校准】/【MVR多元回归】。

点击【文件】/【选择分析程序】选择【干扰和分析通道】：执行校准标样测试任务后，所测校准标样名称和元素名称在列表框在（可用样品和可用元素）中列出。

/选择【可用样品和可用元素】的方法：双击可用样品和可用元素列表框中的可用样品名称和可用元素可用样品名称，它们将被复制到可选样品和可选元素列表框中。

如果不进行干扰校正通常可选元素列表框中只选择一个元素通道，同时单击分析元素按钮，被测元素名称旁会出现分析元素字样，可选多个元素通道，但干扰元素旁没有任何标记。

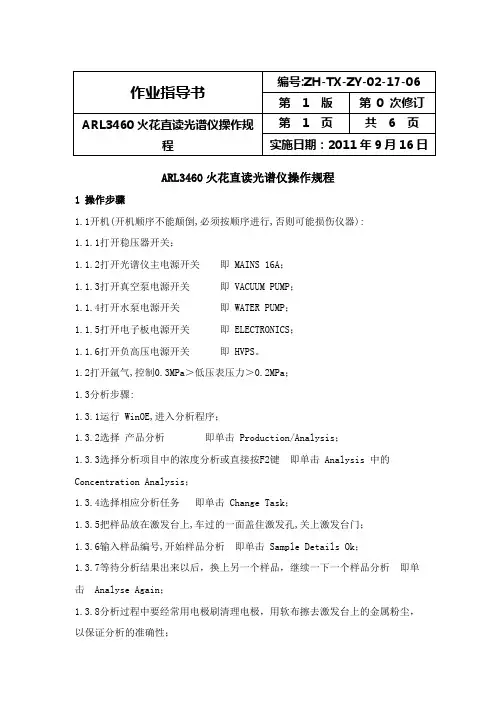

ARL3460火花直读光谱仪操作规程

作业指导书编号:ZH-TX-ZY-02-17-06第 1 版第 0 次修订ARL3460火花直读光谱仪操作规程第 1 页共 6 页实施日期：2011年9月16日ARL3460火花直读光谱仪操作规程1 操作步骤1.1开机(开机顺序不能颠倒,必须按顺序进行,否则可能损伤仪器):1.1.1打开稳压器开关；1.1.2打开光谱仪主电源开关即 MAINS 16A；1.1.3打开真空泵电源开关即 VACUUM PUMP；1.1.4打开水泵电源开关即 WATER PUMP；1.1.5打开电子板电源开关即 ELECTRONICS；1.1.6打开负高压电源开关即 HVPS。

1.2打开氩气,控制0.3MPa＞低压表压力＞0.2MPa；1.3分析步骤:1.3.1运行 WinOE,进入分析程序；1.3.2选择产品分析即单击 Production/Analysis；1.3.3选择分析项目中的浓度分析或直接按F2键即单击 Analysis 中的Concentration Analysis；1.3.4选择相应分析任务即单击 Change Task；1.3.5把样品放在激发台上,车过的一面盖住激发孔,关上激发台门；1.3.6输入样品编号,开始样品分析即单击 Sample Details Ok；1.3.7等待分析结果出来以后，换上另一个样品，继续一下一个样品分析即单击 Analyse Again；1.3.8分析过程中要经常用电极刷清理电极，用软布擦去激发台上的金属粉尘，以保证分析的准确性；作业指导书编号:ZH-TX-ZY-02-17-06第 1 版第 0 次修订ARL3460火花直读光谱仪操作规程第 2 页共 6 页实施日期：2011年9月16日1.3.9一类样品分析结束,打印或存贮结果即单击 Analysis complete；1.3.10切换分析任务，或退出分析程序即 Change Task 或 Exit。

1.4关机（关机顺序同样也不能颠倒，它与开机顺序相反，即遵循“先开后关，后开先关”的原则）：1.4.1关闭计算机；1.4.2关闭负高压电源开关即 HVPS；1.4.3关闭电子板电源开关即 ELECTRONICS；1.4.4关闭水泵电源开关即 WATER PUMP；1.4.5关闭真空泵电源开关即 VACUUM PUMP；1.4.6关闭光谱仪主电源开关即 MAINS 16A；1.4.7关闭稳压器开关；1.4.8关闭气源。

ARL-3460-直读光谱仪手册

ARL 3460/MA 金属分析仪参考手册
目录 1 引言。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1
1. 1 与标准的相符性。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1 1.2 安全性。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1 1. 3 文档。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。2 1.3.1 客户文档。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。2 1.3. 2 维修文档。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。34 5. 1 前言。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。34 4.2 小结表。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。34 4.3 分析电极。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。34 4.3.1 电极的更换和调整。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。35 4.4 激发台和火花室的清理。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。35 4.4.1 绝缘体和火花室的清理。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。36 4.4.2 分析架和内部的清理。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。36 4.4.2.1 拆卸。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。36 4.4.2.2 清理。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。37 4.4.2.2.1 分析架支承块。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。37 4.4.2.2.2 电极。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。37 4.4.2.2.3 分析架。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。37 4.4.2.2.4 玻璃绝缘体。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。37 4.4.2.3 重新组装。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。37 4.4.2.4 备注。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。37 4.5 氩气出气口过滤器。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。38 4.5.1 标准系统。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。38 4.5.2 远紫外谱线型系统。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。38 4.5.2.1 中间的油过滤器。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。39 4.5.2.2 氩气出气口过滤器。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。39 4.6 抽真空系统。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。39 4.6.1 适用于中等真空的标准抽真空系统。。。。。。。。。。。。。。。。。。。。。。。。。。。。。39 4.6.1.1 检查真空泵油液面高度。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。39 4.6.1.2 更换油和真空泵垫圈。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。40 4.6.2 高真空用的专用抽真空系统。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。40 4..6.2.1 隔膜泵的维护。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。40 4.6.2.1.1 隔膜的更换。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。41 4.6.2.1.2 阀的更换。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。41 4.6.2.2 分子牵引泵的维护。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。42 4.7 描迹检查。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。42 4.7.1 直接（或手工）描迹。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。42 4.7.1.1 基本建议。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。42 4.7.1.2 直接描迹。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。43 4.7.2 积分描迹。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。48 4.7.2.1 基本建议。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。48 4.7.2.2 积分法测量迹线。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。48 4.8 激发台门铰链涂油。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。54 4.9 透镜清理。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。55 4.9.1 透镜座的拉出。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。55 4.9.2 清理。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。56 4.10 更换或清理滤尘器。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。56

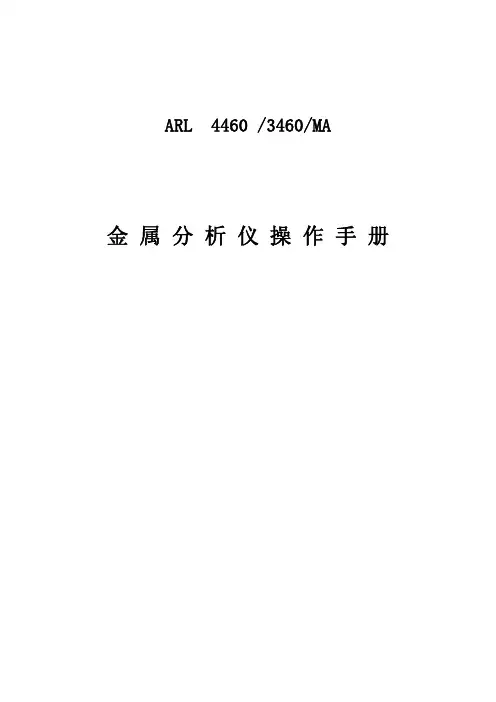

3460-4460 光谱操作手册

ARL 4460 /3460/MA金属分析仪操作手册目录1．引言。

1 2．概述。

12.1设备。

12.2分析原理。

22.3样品。

22.4仪器。

32.5分析小结。

33．启动。

43.1连接。

43.2通电。

53.3氩气。

53.4启动。

53.4.1日常启动。

63.4.2中断一重新启动。

63.4.3初始启动。

73.4.4文件和工作的参数的储存和恢复。

73.4.5系统停机。

74．分析。

84.1校正。

94.1.1前言。

94.1.2原理。

94.1.3复杂性。

104.1.4小结。

104.2标准化（或重新校正）。

114.2.1原理。

114.2.1.1漂移修正公式。

114.2.1.2建议。

124.2.2标准化周期的频度。

124.2.3程序。

124.2.4初始标准化。

124.2.5初始化样品的更换。

134.3常规分析。

134.3.1概述。

134.3.2测量周期。

144.3.2.1测量的防止和取消。

144.3.3分析周期。

141.引言ARL公司生产的金属分析仪，是一种准确测量元素的仪器，以满足各种分析需求。

本操作手册对仪器运行作一些一般性解释和主要说明，例如：第 2 章有关设备与分析的解释和一般性的考虑事项；如在使用仪器进行定量分析之前，知道哪些是必须有的，哪些是要做的。

第 3 章仪器及其计算机的操作和初始启动程序或日常启动程序；为了使仪器进入“待分析”状态，知道哪些是要做的。

第 4 章操作与常规分析程序或标准化程序，以及关于仪器校正的一些建议。

有关4460，3460及金属分析仪（简称MA）的更详细的解释补充以及安全性和标样相符性的信息，请参阅随仪器交货的参考手册。

该参考手册还列出 4460/3460/MA型金属分析仪及其选购件可用的文件。

在随仪器一起提供的技术文件中，含有你那台设备的具体数据。

根据所买选购件的情况，你的文件包中可能还包含其他的手册。

如果你想了解光谱分析的程序和设备，请参阅光发射光谱测量技术原理人门。

ARL3460光谱仪OXSAS-软件日常操作培训教程

61
7建立类型标准校正程序
Company Confidential
62
7建立类型标准校正程序
Company Confidential
63
7建立类型标准校正程序
Company Confidential
64
7建立类型标准校正程序
Company Confidential
65
7建立类型标准校正程序
36
5疲劳灯、暗电流测试
Company Confidential
37
5疲劳灯、暗电流测试
Company Confidential
38
6漂移校正/标准化 F3
Company Confidential
39
6漂移校正/标准化 F3
Company Confidential
40
6漂移校正/标准化 F3
70
8.样品分析/浓度分析
Company Confidential
71
9.查看结果F8
Company Confidential
72
9.查看结果F8
Company Confidential
73
9.查看结果F8
Company Confidential
74
9.查看结果F8
Company Confidential
Company Confidential
3
OXSAS软件界面
Company Confidential
4
1 OXSAS 的登录
1.1从开始菜单登录
Company Confidential
5
1 OXSAS 的登录
1.2在桌面双击OXSAS图标
Company Confidential

ARL3460光谱仪操作说明书

ARL 3460型直读光谱仪操作说明书一．使用前注意事项1.室内温度控制在22-27摄氏度，门窗一般不开，环境保持稳定且恒温，保持室内处于无尘环境；2.室内湿度控制在20%-80%以内，湿度太大时会影响试验结果；3.总电源开关有断电保护功能，应对自动跳闸，有保护仪器的功能；4.开机之前，先检查光谱仪各个开关是处于“开”或“关”什么状态。

如果是开，先依次关机，然后打开总电源开关，再开机；5.打开稳压器黑色开关后，首先检查输出电压是否为220±5V，其次检查指针是否稳定；6.开机必须严格按规定顺序开机，每个开关等待间隔15s左右启动下一个开关，关机按照开机的反顺序依次关机；7.电脑的开关机只受稳压器电源开关控制，与仪器5个开关无关；8.仪器完全冷却，需要一个稳定的过程，所以须在使用前8h开机，经常使用仪器，则仪器和空调24h开机；9.更换氩气瓶时，先用无水乙醇将氩气瓶出口擦拭干净，再打开点氩气将酒精挥发掉后，更换氩气；10.氩气瓶压强不得低于2Mpa，接近2Mpa时则须更换氩气，不使用仪器时，将气压表调到0.1Mpa或净化机打到暂停，节约氩气；11.更换氩气时，不能让空气进到净化机内；12.打开氩气总开关，将氩气气压调到0.25Mpa-0.3Mpa；13.制备后的样品，不能沾到水或油，以免影响测试结果，且严重时会引起火灾；14.开机后，点击F7查看仪器状态，有没有报警信息；15.样品需现用现制，以防影响测试结果；16.当仪器正面黄色罗盘不小心被转动，必须做完标准化，再进行定量分析；17.当标准试样用到一半时，应及时向我公司反映并请求订购。

二．样品的制备1.样品制备要求样品最小体积必须盖住激发台圆口，不能漏出氩气；最大体积必须能在激发台内放的开。

样品形状没有要求，不过一般为圆柱形居多。

试样尺寸要求：直径D：Ø20mm≤D≤Ø60mm；高度H：30mm≤H≤70mm。

2.样品制备过程取圆柱形铝棒样块，在锯床上锯成正方体，然后用无水乙醇清洗锯割好的样品、车床上的三爪卡盘、刀片等，去除油和杂质，防止干扰试验结果。

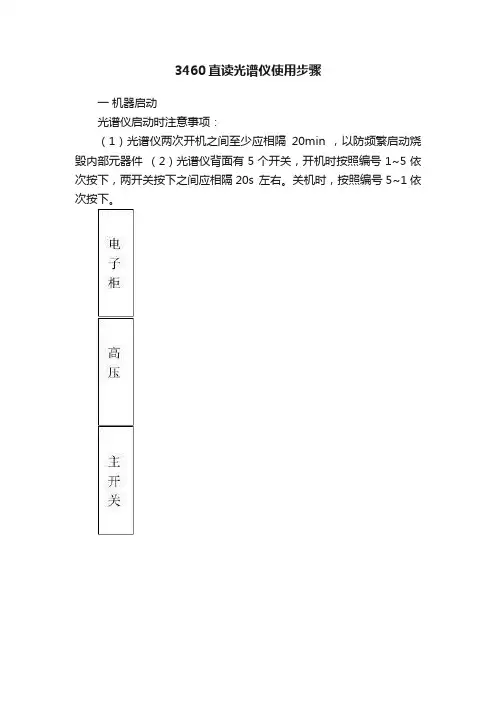

3460直读光谱仪使用步骤

3460直读光谱仪使用步骤一机器启动光谱仪启动时注意事项：（1）光谱仪两次开机之间至少应相隔20min ，以防频繁启动烧毁内部元器件（2）光谱仪背面有5个开关，开机时按照编号1~5依次按下，两开关按下之间应相隔20s 左右。

关机时，按照编号5~1依次按下。

图光谱仪开关（3）打开氩气阀，使气压保持在0.2~0.4MPa 之间（4）维持瓶内气压在2~3MPa 以上，若气压低于该值，则应更换新的氩气二登陆1、开机开机用户名：XXXXX 密码：XXXXX2、进入OXSAS 系统账号：（1）XXXXX 密码：XXXXX（2）XXXXX 密码：XXXXX （3）XXXXX 密码：XXXXX3、检查仪器状态快捷键F7进入仪器状态检查界面： VACUUM ：真空度Electronic HUPSMainsVacuumWater权限：由高到低SPTEMP：真空室温度MAINS：电源电压NEG-LKV：-1000V电源POS.5V：+5V电源POS.12V：+12V电源NEG.12V：-12V电源POS.24V：+24V电源NEG.100V：-100V电压三数据备份及数据恢复数据备份及恢复分为软件内部操作、软件外部操作。

1、数据备份（1）软件内部备份：操作页面中选择“脱机模式”，待页面变灰后点击“备份数据”按钮，输入相应的文件名（例如：20101019OXSAS_DB.BAK）以防止将先前数据覆盖，然后点击备份即可。

（2）软件外部备份：退出OXSAS操作系统，进入其相应的数据备份及恢复程序“OXSAS Full Backup Restore”，然后选择“备份数据库”按钮下的“备份”选项即可（系统自动选择路径并生成相应文件名）。

2、数据恢复（1）软件内部恢复：操作页面中选择“脱机模式”，待页面变灰后点击“恢复数据库”按钮，选择之前备份的数据库，恢复即可。

（2）软件外部恢复：退出OXSAS操作系统，进入其相应的数据备份及恢复程序“OXSAS Full Backup Restore”，然后点击“恢复数据库”按钮，选择相应数据库，点击“RESTORE”即可。

ARL3460直读光谱培训课件

直读光谱仪培训教材一直读光谱仪的工作原理仪器的工作原理是基于原子发射光谱分析的基本原理:组成物质的各种元素被光源激发，会发射出各自的特征光谱，光谱线的强度与所属元素的含量有一定的函数关系，如果测量出各元素谱线的强度值，即可计算出该元素在物质中的含量。

样品经激发产生的谱线，经出射狭缝照在其对应光电倍增管电阴极上，在高压电源作用下，将光信号转换成电信号——光电流，光电流强度和光谱强度成正比，积分电压与光电流的大小成正比，因此检测出积分电压的大小，就可表达出光谱强度的大小，并由工作曲线换算出元素的含量。

当某一能量施加到一个原子上时,一些电子就改变其轨道。

当这些电子返回到原来的轨道时,以某一一定波长的光形式恢复到精确的能量。

这是一种原子现象,因此它实际上不受原子化学或者结晶形式的影响。

举个例子, 这表示用仪器可以测定钢中的含硅量；但是在发现粗略表示出这种激发。

硅时不能得到硅形态的任何信息。

图2.1波长为λ的光子发射:供给能量+AEE2-E1 =h·v=h·c/ λ初始能量 E1 能量E2返回到能量E1图２.１激发原理图于是,一个含有几种不同元素的试样将产生由每种元素的特定波长所组成的光。

通过用一个色散系统将这些波长分开,我们可以测定存在哪一种元素和这些波长中每一种波长的强度,这些强度与这些元素的浓度成函数关系。

（用光电倍增管）测量这种发光强度，再用计算机处理这种信息 .我们就能决定有关元素的浓度。

二直读光谱仪的结构1）激发光源，给试样提供能量2）色-散装置，分离开不同的波长3）电子装置，测量每一波长的发光强度4）计算机，处理测量值和控制仪器1 激发有2部份组成，光源和激发台光源是用于通过在样品表面和电极之间产生一个低压电弧进行分析时提供能量的。

激发台的用途是相对光谱仪中的光学设备可以重现的方式（同样的位置）来放置样品。

氩气激发台：为了避免空气与试样表面发生各种反应，因此在氩气气氛保护下在火花室内进行放电。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

直读光谱仪分析环境
仪器的周围环境：尽量防尘
防震。温度允许范围：16-30摄氏度,每小时变化不超过5摄氏度。湿度允许范围：20-80%。鉴于温湿度的要求，直读光谱室就要求有空调及除湿机（南方比较潮湿，空调可能达不到除湿要求）。光谱分析室还需要有温湿度计，用来测室内温湿度是否达到要求。
了一种完善的分光装置，这个装置就是世界上第一台实用的光谱仪器，从而建立了光谱分析的初步基础。 1882年，罗兰发明了凹面光栅，即是把划痕直接刻在凹球面上。凹面光栅实际上是光学仪器成象系统元件的合为一体的高效元件，凹面光栅的问世不仅简化了光谱仪器的结构，而且还提高了它的性能。 1928年以后，由于光谱分析成了工业的分析方法，光谱仪器得到迅速的发展，一方面改善激发光源的稳定性，另一方面提高光谱仪器本身性能。六十年代由于计算机技术的发展，电子技术的发展，电子计算机的小型化及微处理机的出现和普及，成本降低等原因、于上世纪的七十年代光谱仪器几乎100％地采用计算机控制，这不仅提高了分析精度和速度，而且对分析结果的数据处理和分析过程实现自动化控制。
我国光谱仪发展历程
1958年开始试制光谱仪器，生产了我国第一
台中型石英摄谱仪，大型摄谱仪，单色仪等。 59年上海光学仪器厂，63年北京光学仪器厂开始研究刻制光栅，63年研制光刻成功。 1966—1968年北京光学仪器厂和上海光学仪器厂先后研制成功中型平面光栅摄谱仪和一米平面光栅摄谱仪及光电直读头。1971— 1972年由北京第二光学仪器厂研究成功国内第一台WZG—200平面光栅光量计，结束了我国不能生产光电直读光谱仪的历史。
光谱仪的ቤተ መጻሕፍቲ ባይዱ本结构
光谱仪的基本结构
光谱仪的基本结构
光谱仪的基本结构
直读光谱仪日常保养

日常维护除了“激发完毕样品后，用电极刷清刷电极和用口罩擦净样品台” 还有以下几项： 1.每三天要清理火花室。 2.每天要观察真空泵运行情况和油位，要及时添加、更换。 3.每天要观察冷却水泵运行情况和水位，要及时添加、更换。 4.每周要清理一次氩气回路及过滤器。 5.每月要清理一次绝缘体和火花架。 6.每月至少要做一次全标准化。 7.每三个月要作一次描迹，调整光路系统。 8.还要定期清洗风扇滤尘器和废气过滤桶内的滤芯。 9. 定期清洁电子柜、光源箱的每一块电路板和母板上的灰尘，并检查它与母板的接触是否良好。
特征波长：波在一个振动周期内传播的距离。它可以用相邻两个波峰或波谷之间的距离来表达称之为波长（如左图所示）。每种元素从激发态跃迁到基态所发射出光的波长是不同的，称为这种元素特征波长。光电倍增管：可将微弱光信号通过光电效应转变成电信号并利用二次发射电极转为电子倍增的电真空器件。
直读光谱仪基本知识原理

直读光谱仪日常保养
直读光谱仪的优点
直读光谱仪基本结构
直读光谱仪分析环境
直读光谱仪的分析原理
直读光谱仪的用途
光谱仪的发展历程
光谱的起源
光谱仪的基本知识
现今主要光谱仪生产厂家
瑞士ARL应用研究实验室公司
日本岛津德国斯派克分析仪器公司
英国阿朗（ARUN）
中国北京第二光学仪器厂
我公司采用瑞士ARL应用研究实验室公司的
ARL3460型直读光谱仪
直读光谱仪用途
ARL3460直读光谱仪的用途： ARL3460型金属分析仪用于定量测定金属样品中化
直读光谱仪分析环境
氩气的供给纯度必须达到99．999％以上。氩气管道尽量靠直读光谱仪近些。如果纯度不够，必须选购氩气净化装置连接在气路中。氩气的作用是保护钨电极，一般光谱分析时由于瞬间电压高，电流大，激发温度高，如果氩气纯度不够，对钨电极就会损伤，一些高熔点的物质如硅等就激发不充分，在金属表面就会有很多白，造成检测数据不准。氩气不纯，可能导致透镜污染氩气的流量和压力决定Ar气对放电表面的冲击力，必须适当。为了避免空气对氩气管道的污染而降低氩气纯度，因此，平时不做分析时，常规光谱仪氩气管道中也保持0．5—1升／分钟的氩气流量，称之谓静态氩冲洗火花室。
直读光谱仪的分析原理
光栅：也称衍射光栅。是利用多缝衍射原理使光发生色散(分解为光谱)的光学元件。它是一块刻有大量平行等宽、等距狭缝(刻线)的平面玻璃或金属片。光栅的狭缝数量很大，一般每毫米几十至几千条。单色平行光通过光栅每个缝的衍射和各缝间的干涉，形成暗条纹很宽、明条纹很细的图样，这些锐细而明亮的条纹称作谱线。谱线的位置随波长而异，当复色光通过光栅后，不同波长的谱线在不同的位置出现而形成光谱
光谱的起源
光谱起源于17世纪，1666年物理学家牛顿第
一次进行了光的色散实验。他在暗室中引入一束太阳光，让它通过棱镜，在棱镜后面的白屏上，看到了红、橙、黄、绿、兰、靛、紫七种颜色的光分散在不同位置上——即形成一道彩虹。这种现象叫作光谱．这个实验就是光谱的起源。
光谱仪的发展历程
1859年克希霍夫和本生为了研究金属的光谱自己设计和制造

直读光谱仪分析环境
直读光谱仪的供电电源：有ACl98—240V50HZ的单相电源，
供光谱仪使用3KVA。还有AC380V的电源供空调机。为了保证仪器的分析精度、输入试验室的电源应该接在交流稳压器上，其输出电压接到直接光谱仪器上。接好地线，保证人身安全操作。为了防止电干扰，仪器应接地保护，设地线一根，接地电阻小于6欧姆。地线建议使用直径80mm以上，长度2m以上的铜管或铜棒作为接地导体。埋设时，接地导体的周围加适量食盐和木炭。随仪器带的地线线缆应连接在接地导体上。引入仪器时尽量减少弯曲。必须弯曲时，曲率半径尽可能大些。
学元素的浓度。是世界上应用最广泛的火花直读光谱仪，最适用于日常生产控制，质量管理和特殊分析研究。 ARL直读光谱仪不仅在分析钢中氮，铜中氧和有色金属中痕量元素方面具有新的突破，而且在连续分析情况下可以较长时间不做仪器标准化。我公司主要用于测定铝合金各种元素的化学含量。
直读光谱仪的分析原理
直读光谱仪的分析原理
直读光谱仪的分析原理：样品经车床加工后，通过
固定激发台的分析架使样品将火花室密封，并将车光的表面覆盖在电极上方。用电弧（或火花）的高温使样品中各元素从固态直接气化并被激发而发射出各元素的特征波长，用光栅分光后，成为按波长排列的“光谱”，这些元素的特征光谱线通过出射狭缝，射入各自的光电倍增管，光信号变成电信号，经仪器的控制测量系统将电信号积分并进行模/数转换，然后由计算机处理，并打印出各元素的百分含量。
直读光谱仪的分析原理
玻尔理论是光谱分析基本理论任何物质都是由元素组成的，而元素又都是由原子组成的，原子是由原子核和电子组成，每个电子都处在一定的能级上，具有一定的能量，在正常状态下，原子处在稳定状态，它的能量最低，这种状态称基态。当物质受到外界能量(电能和热能)的作用时，核外电子就跃迁到高能级，处于高能态(激发态)电子是不稳定的，激发态原子可存在的时间约10-8秒，它从高能态跃迁到基态，把多余的能量以光的形式释放出来. 因为每一种元素的基态是不相同的，激发态也是不一样的，所以发射的光子是不一致的，也就是波长不相同的。依据波长入可以决定是那一种元素，这就是光谱的定性分析。另一方面谱线的强度是由发射该谱线的光子数目来决定的，光子数目多则强度大，反之则弱，而光子的数目又和处于基态的原子数目所决定，而基态原子数目又取决于某元素含量多少，这样，根据谱线强度就可以得到某元素的含量。
直读光谱仪优点

炉中取的样品只要车除氧化皮，固体样品即可放在样品台上激发，免去了化学分析钻取试样的麻烦。从样品激发到计算机报出元素分析含量只需20-30秒钟，速度非常快，有利于缩短冶炼时间，降低成本。特别是对那些容易烧损的元素，更便于控制其最后的成份。样品中所有要分析的元素（几个甚至十几个）可以一次同时分析出来，对于牌号复杂的产品，要求分析元素愈多愈合算，经济效益好。分析精度非常高，可以有效控制产品的化学成份，保证它能符合国家标准的规格，甚至可将合金成份控制到规格的中下限，以节省中间合金或铁合金的消耗。分析数据可以从计算机打印出来或存入软盘中，作为永久性记录。
