竖井联系测量新方法2

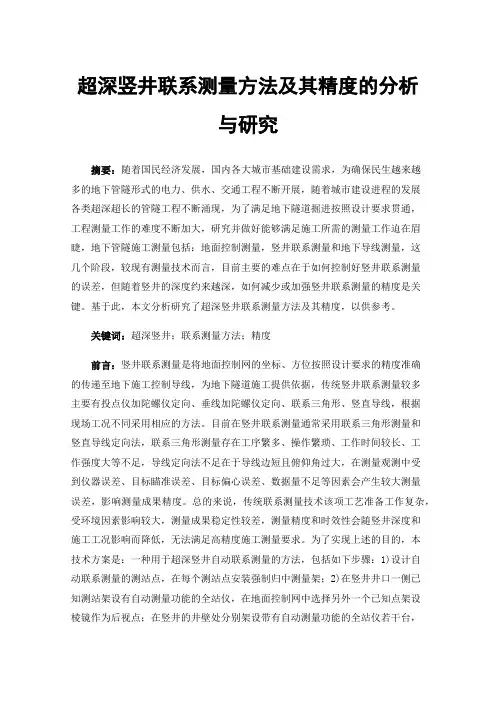

超深竖井联系测量方法及其精度的分析与研究摘要：随着国民经济发展，国内各大城市基础建设需求，为确保民生越来越多的地下管隧形式的电力、供水、交通工程不断开展，随着城市建设进程的发展各类超深超长的管隧工程不断涌现，为了满足地下隧道掘进按照设计要求贯通，工程测量工作的难度不断加大，研究并做好能够满足施工所需的测量工作迫在眉睫，地下管隧施工测量包括：地面控制测量，竖井联系测量和地下导线测量，这几个阶段，较现有测量技术而言，目前主要的难点在于如何控制好竖井联系测量的误差，但随着竖井的深度约来越深，如何减少或加强竖井联系测量的精度是关键。

基于此，本文分析研究了超深竖井联系测量方法及其精度，以供参考。

关键词：超深竖井；联系测量方法；精度前言：竖井联系测量是将地面控制网的坐标、方位按照设计要求的精度准确的传递至地下施工控制导线，为地下隧道施工提供依据，传统竖井联系测量较多主要有投点仪加陀螺仪定向、垂线加陀螺仪定向、联系三角形、竖直导线，根据现场工况不同采用相应的方法。

目前在竖井联系测量通常采用联系三角形测量和竖直导线定向法，联系三角形测量存在工序繁多、操作繁琐、工作时间较长、工作强度大等不足，导线定向法不足在于导线边短且俯仰角过大，在测量观测中受到仪器误差、目标瞄准误差、目标偏心误差、数据量不足等因素会产生较大测量误差，影响测量成果精度。

总的来说，传统联系测量技术该项工艺准备工作复杂，受环境因素影响较大，测量成果稳定性较差，测量精度和时效性会随竖井深度和施工工况影响而降低，无法满足高精度施工测量要求。

为了实现上述的目的，本技术方案是：一种用于超深竖井自动联系测量的方法，包括如下步骤：1)设计自动联系测量的测站点，在每个测站点安装强制归中测量架；2)在竖井井口一侧已知测站架设有自动测量功能的全站仪，在地面控制网中选择另外一个已知点架设棱镜作为后视点；在竖井的井壁处分别架设带有自动测量功能的全站仪若干台，在竖井底部架设带有自动测量功能的全站仪作为井底起始测站，隧道内近井口处架设棱镜作为井底的前视测点；3)用笔记本电脑连接无线数据传输模块进行联机调试，调整全站仪、棱镜装置及软件参数；4)由笔记本电脑程序控制井上架设有的自动测量功能全站仪的测站，完成一次竖直导线从井上已知点传递至井下起算测点，获得井下起算测站的方向和坐标。

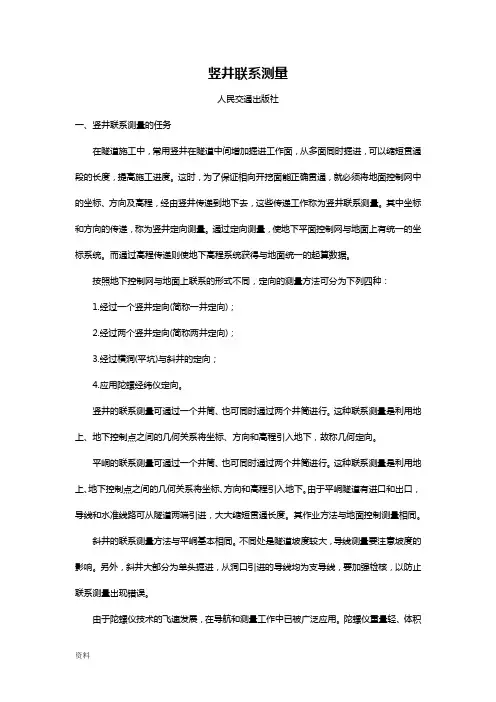

竖井联系测量人民交通一、竖井联系测量的任务在隧道施工中，常用竖井在隧道中间增加掘进工作面，从多面同时掘进，可以缩短贯通段的长度，提高施工进度。

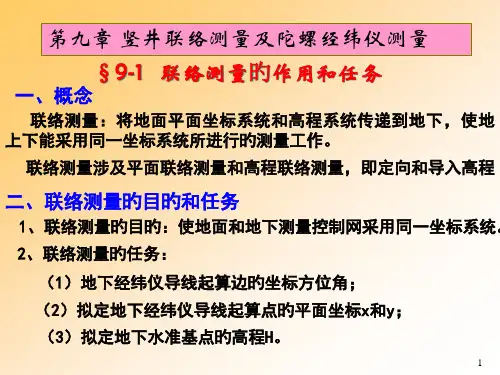

这时，为了保证相向开挖面能正确贯通，就必须将地面控制网中的坐标、方向及高程，经由竖井传递到地下去，这些传递工作称为竖井联系测量。

其中坐标和方向的传递，称为竖井定向测量。

通过定向测量，使地下平面控制网与地面上有统一的坐标系统。

而通过高程传递则使地下高程系统获得与地面统一的起算数据。

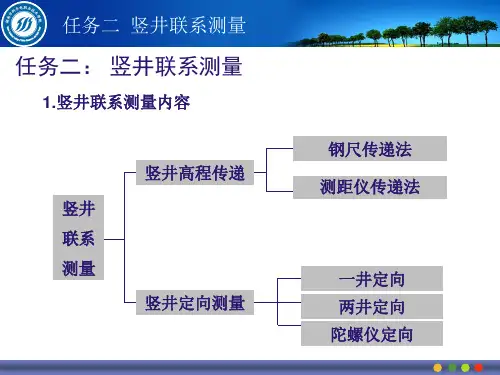

按照地下控制网与地面上联系的形式不同，定向的测量方法可分为下列四种：1.经过一个竖井定向(简称一井定向)；2.经过两个竖井定向(简称两井定向)；3.经过横洞(平坑)与斜井的定向；4.应用陀螺经纬仪定向。

竖井的联系测量可通过一个井筒、也可同时通过两个井筒进行。

这种联系测量是利用地上、地下控制点之间的几何关系将坐标、方向和高程引入地下，故称几何定向。

平峒的联系测量可通过一个井筒、也可同时通过两个井筒进行。

这种联系测量是利用地上、地下控制点之间的几何关系将坐标、方向和高程引入地下。

由于平峒隧道有进口和出口，导线和水准线路可从隧道两端引进，大大缩短贯通长度。

其作业方法与地面控制测量相同。

斜井的联系测量方法与平峒基本相同。

不同处是隧道坡度较大，导线测量要注意坡度的影响。

另外，斜井大部分为单头掘进，从洞口引进的导线均为支导线，要加强检核，以防止联系测量出现错误。

由于陀螺仪技术的飞速发展，在导航和测量工作中已被广泛应用。

陀螺仪重量轻、体积小、精度高、使用方便，在隧道联系测量工作中，不失为一种经济、快速、影响小的现代化定向仪器。

高程联系测量是将地面高程引入地下，又称导入高程。

显而易见，为使地下隧道(巷道)贯通，地上、地下的控制点必须在同一个坐标系统和高程系统。

地下工程与地面工程的相对位置也必须正确无误；地下建(构)筑物的相对关系，也必须精确。

如此种种，说明联系测量是非常重要的。

几何定向几何定向分一井定向和两井定向。

矿山竖井联系测量中应注意的问题及改进方法[摘要]随着科学技术的发展及资源的日益紧张，矿山的正常运行成为了社会和经济发展的重要基石，随之而来的矿山测量成为了测量行业内的重要组成部分。

本文就矿山竖井联系测量的方法及存在问题和改进方法发表自己的意见。

[关键词]竖井测量测量方法问题改进方法1概述矿山井下测量是矿山建设和开采的指向灯和风向标，是直接影响矿山生产安全的。

矿山竖井联系测量一般分为两部分，一部分是平面联系测量，其任务是确定井下导线起算边的坐标方位角和起算点的平面坐标。

说白了就是把井上的平面系统通过联系测量和井下平面系统相统一。

井下起算边坐标方位角误差对井下导线的影响较大，因此将一般井下导线起算边坐标方位角的误差作为衡量平面联系测量的精度标准。

另一部分是高程联系测量，主要是确定井下点高程，要和井上高程系统统一，可以清楚知道井下每个点的深度。

2平面联系测量在矿山竖井定向中，平面联系测量的方法很多，现在主要用到的是两井定向法和陀螺全站仪定向法，对于一井定向这里不做表述。

2.1两井定向法当矿井有两个竖井，且在井下有巷道相通、并能进行相互联系测量时，就可采用两井定向。

两井定向是在两个井筒内各用垂球悬挂一根钢丝，钢丝井上和井下平面坐标看做一致。

通过地面和井下导线将它们连接起来，从而把地面坐标系统中的平面坐标和方向传递到井下。

两井定向时，井下两根钢丝间不能直接通视，而是通过导线连接起来的，因此，在连接测量时必须测出井上、井下导线各边的边长及其连接坐标水平角；由于两井定向时，两垂球线之间距离增加，因而减少了投向的误差，这是两井定向的优点。

2.2陀螺全站仪定向法陀螺定向是运用陀螺经纬仪根据磁北方向直接测出井下未知边的方位角。

他不需要垂球和钢丝，避免几何定向方法进行联系测量时占用井筒时间长、工作组织复杂等缺点，目前，被大多井下测量用于矿井联系测量和控制井下导线方向误差的积累。

步骤如下：（1）地面已知边上测出仪器常数。

竖井联系测量人民交通出版社一、竖井联系测量的任务在隧道施工中，常用竖井在隧道中间增加掘进工作面，从多面同时掘进，可以缩短贯通段的长度，提高施工进度。

这时，为了保证相向开挖面能正确贯通，就必须将地面控制网中的坐标、方向及高程，经由竖井传递到地下去，这些传递工作称为竖井联系测量。

其中坐标和方向的传递，称为竖井定向测量。

通过定向测量，使地下平面控制网与地面上有统一的坐标系统。

而通过高程传递则使地下高程系统获得与地面统一的起算数据。

按照地下控制网与地面上联系的形式不同，定向的测量方法可分为下列四种：1.经过一个竖井定向(简称一井定向)；2.经过两个竖井定向(简称两井定向)；3.经过横洞(平坑)与斜井的定向；4.应用陀螺经纬仪定向。

竖井的联系测量可通过一个井筒、也可同时通过两个井筒进行。

这种联系测量是利用地上、地下控制点之间的几何关系将坐标、方向和高程引入地下，故称几何定向。

平峒的联系测量可通过一个井筒、也可同时通过两个井筒进行。

这种联系测量是利用地上、地下控制点之间的几何关系将坐标、方向和高程引入地下。

由于平峒隧道有进口和出口，导线和水准线路可从隧道两端引进，大大缩短贯通长度。

其作业方法与地面控制测量相同。

斜井的联系测量方法与平峒基本相同。

不同处是隧道坡度较大，导线测量要注意坡度的影响。

另外，斜井大部分为单头掘进，从洞口引进的导线均为支导线，要加强检核，以防止联系测量出现错误。

由于陀螺仪技术的飞速发展，在导航和测量工作中已被广泛应用。

陀螺仪重量轻、体积小、精度高、使用方便，在隧道联系测量工作中，不失为一种经济、快速、影响小的现代化定向仪器。

高程联系测量是将地面高程引入地下，又称导入高程。

显而易见，为使地下隧道(巷道)贯通，地上、地下的控制点必须在同一个坐标系统和高程系统。

地下工程与地面工程的相对位置也必须正确无误；地下建(构)筑物的相对关系，也必须精确。

如此种种，说明联系测量是非常重要的。

几何定向几何定向分一井定向和两井定向。

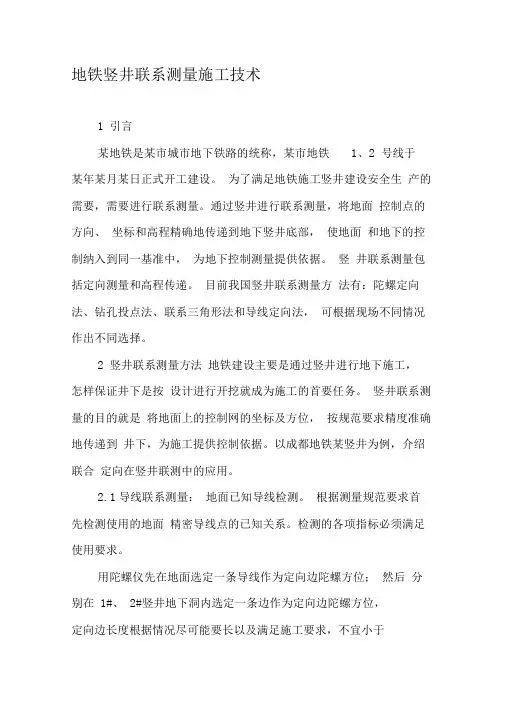

地铁竖井联系测量施工技术1引言某地铁是某市城市地下铁路的统称，某市地铁1、2 号线于某年某月某日正式开工建设。

为了满足地铁施工竖井建设安全生产的需要，需要进行联系测量。

通过竖井进行联系测量，将地面控制点的方向、坐标和高程精确地传递到地下竖井底部，使地面和地下的控制纳入到同一基准中，为地下控制测量提供依据。

竖井联系测量包括定向测量和高程传递。

目前我国竖井联系测量方法有：陀螺定向法、钻孔投点法、联系三角形法和导线定向法，可根据现场不同情况作出不同选择。

2竖井联系测量方法地铁建设主要是通过竖井进行地下施工，怎样保证井下是按设计进行开挖就成为施工的首要任务。

竖井联系测量的目的就是将地面上的控制网的坐标及方位，按规范要求精度准确地传递到井下，为施工提供控制依据。

以成都地铁某竖井为例，介绍联合定向在竖井联测中的应用。

2.1导线联系测量：地面已知导线检测。

根据测量规范要求首先检测使用的地面精密导线点的已知关系。

检测的各项指标必须满足使用要求。

用陀螺仪先在地面选定一条导线作为定向边陀螺方位；然后分别在1#、2#竖井地下洞内选定一条边作为定向边陀螺方位，定向边长度根据情况尽可能要长以及满足施工要求，不宜小于60m地面地下采用往返定向。

井口附近设两个临时导线点用于导线传递。

投点作业在地面竖井口上搭设工作平台，平台分为相互分离的两层，仪器和操作人员互不影响。

下层为仪器架设位置，上层为测量人员操作平台，平台要坚固稳定。

在平台上选定两点T1、T2架设对点器测量其坐标，然后在T1、T2位置架设投点仪向竖井内投T1'、T2'点，井上井下分别对每个点按0°、90°、180°、270°四个方向进行投点，当井下所投点位形成的规则四边形（边长约4mr）对边边长较差小于1.5mm时，取该四边形的对角线交点作为投点位置。

此时注意暂时保护所投点位稳定。

地下导线联测。

利用T1'、T2'及陀螺仪定向边为起算坐标及方位角对洞内布设的平面控制点进行联测，其作业方法和观测精度同地面导线。

(1)瞄直法。

在竖井井筒中吊两根垂线A、B，在地上定出BA的延长线，得C点，在地下定出AB 的延长线，得C′点，因此有C、A、B、C′在同一方向上。

分别在C、C′点安置经纬仪，测出联接角，量出CA、AB、BC′的长度。

然后根据地上点C点坐标及DC的方位角推算出地下点C′的坐标及C′D′边的方位角。

瞄直法操作简单、计算方便，由于其精度较低，一般适用于简易竖井定向。

(2)联系三角形法在竖井井筒中从地面到地下坑道自由悬挂两根吊锤线A、B，在地面设临时点C，在地下设临时点C′，则C和C′与以AB为公用边的狭长三角形ABC和ABC′称为联系三角形。

当已知地面点D的坐标及DE的方位角时，在地上观测联系角以及联系三角形ABC 的一个内角γ，丈量地面三角形的边长a、b、c，则可计算出α、β角，从而可按导线DCAB 算出垂线A、B的坐标及AB的方位角。

然后在地下，观测角度φ′、γ′、δ′，丈量边a′、b′、c′，则可根据A、B的坐标和方位角，按导线ABC′D′E′算出地下控制点D′的坐标和起始边D′E′的方位角。

为提高方位角传递的精度，联系三角形的C、C′点，一般应力求靠近AB的延长线。

在使用“一井定向”方法时，为了提高投点精度，通常采取的措施有：1）减少风流对钢丝的影响，定向时最好能暂停风机运转；2）采用直径小，抗拉强度高的钢丝，适当加重悬锤的重量并将它浸入液体中；3）减少滴水的影响，采取防水措施；4）尽量增大钢丝间的距离。

１瞄直法一井定向测量概述矿山生产离不开矿山测量，在日常矿山测量技术管理工作中，经常会遇到通过一个竖井对上下分段巷道进行联系测量，即通常所说的一井定向，其主要原理是应用连接三角形法进行连接测量。

在实际操作过程中需要严格按规范选择连接三角形的连接点，并视连接三角形的形状，选择不同的计算公式来解算连接三角形、计算并分配三角形闭合差，而后按导线测量的程序计算定向分段连接点的坐标和定向边方位。

这种测量方法只要连接三角形形状选择有利、布设连接点合理、投点仔细并按规范测量，一般均能达到要求的精度。

竖井联系测量00000000 002.1仪器设备东杨区间按钻孔投点法进行联系测量时,使用的仪器设备为TC1610全站仪和NL垂准仪,并聘请有钻机的单位予以配合。

2隧道工程联系测量方法与实例依据施工场地环境和测量条件,联系测量可选择联系三角形法、陀螺经纬仪与铅垂仪(钢丝)组合法、导线直接传递法、投点法。

一、住宅用户满意度测量的理论基础住宅用户满意度是一个很复杂的认知概念，尽管不同领域的学者们从不同的角度对这一概念进行了深入的研究，但理论基础是非常相似的。

2.2作业实施(1)导线布设根据现场情况,选择竖井井盖上一点为T1(利用竖井,不需钻孔);在已经开挖的竖井通道或中线导洞上方选择一点T2,并用钻机钻出约20cm的圆孔。

为解决这个问题，我们可以取消卫生间通风器，在排风竖井每层支管上加设一只定风量阀，竖井顶部设一只排风机。

地面投点T1、T2,从地面已知导线SGK24、SGK25、DY2、DY1引测。

(2)钻孔和竖井投点钻孔投点与竖井投点的方法及要求相同:利用垂准仪在竖井和钻孔分别投出井上点T1、T2和井下点T1′、T2′。

摘要:对深圳地铁2201标站后折返线施工竖井提升设备选择进行了探讨,指出龙门吊提升具有提升速度快、出渣量大、故障率较低等优点,通过介绍龙门吊的应用、操作等注意事项,以期达到生产安全和提高生产效率的目的。

井下辅助工:10~20元/工;。

地下投点T1′、T2′要预先埋设固定钢标,投点后刻好标记。

(3)地面投点坐标地面投点T1、T2边角测量:测b1、b2、b3、b4角度,量d1、d2、d3边长。

无论何种形式的可达性测量，都对住宅价格有一定的影响。

其中五要素论有一定的综合性，认为会计计量要素包括计量尺度、计量单位、计量模式、空间坐标和时间坐标。

根据以上测量成果,计算出T1、T2坐标。

二、住宅用户满意度的测量方法测量项目的确定是研究过程中最重要的环节之一。

会计计量的空间坐标是指会计实体。

2023年 6月上 世界有色金属25测绘技术M apping technology有色金属矿山中竖井联系测量方法探讨钟晓阳（江西铁山垅钨业有限公司，江西　赣州　３４１０００）摘 要：在矿山建设过程中，除了需要兼顾建设阶段的作业任务正常开展之外，还应结合后期的生产运行过程，结合有色金属等物质的开采情况，推动测量管理工作的全面实施。

在现代化矿井的生产能力日益提高的情况下，在采用先进的技术、设备的同时，通过合理的分配和使用，为有色金属矿产的发展提供了广阔的空间支撑。

由于有色金属矿山枢纽测量工作的实施，是整个技术工作系统的一个重要环节，能够对矿业的发展带来良好的促进作用，并且可以有效保障工程的建设质量。

通过科学分配各类资源，保障资源的合理应用，以确保总体操作流程具有安全性与可靠性。

关键词：有色金属；矿山生产；竖井联系测量；方法运用中图分类号：ＴＤ１７ 文献标识码：Ａ 文章编号：１００２－５０６５（２０２３）１１－００２５－３Discussion on the method of shaft connection survey in nonferrous metal minesZHONG Xiao-yang（Ｊｉａｎｇｘｉ　Ｔｉｅｓｈａｎｌｏｎｇ　Ｔｕｎｇｓｔｅｎ　Ｉｎｄｕｓｔｒｙ　Ｃｏ．，　Ｌｔｄ．，Ｇａｎｚｈｏｕ　３４１０００，Ｃｈｉｎａ）Abstract: Ｉｎ　ｔｈｅ　ｐｒｏｃｅｓｓ　ｏｆ　ｍｉｎｅ　ｃｏｎｓｔｒｕｃｔｉｏｎ，　ｉｎ　ａｄｄｉｔｉｏｎ　ｔｏ　ｔａｋｉｎｇ　ｉｎｔｏ　ａｃｃｏｕｎｔ　ｔｈｅ　ｎｏｒｍａｌ　ｄｅｖｅｌｏｐｍｅｎｔ　ｏｆ　ｔｈｅ　ｗｏｒｋ　ｔａｓｋｓ　ｉｎ　ｔｈｅ　ｃｏｎｓｔｒｕｃｔｉｏｎ　ｓｔａｇｅ，　ｉｔ　ｉｓ　ａｌｓｏ　ｎｅｃｅｓｓａｒｙ　ｔｏ　ｐｒｏｍｏｔｅ　ｔｈｅ　ｃｏｍｐｒｅｈｅｎｓｉｖｅ　ｉｍｐｌｅｍｅｎｔａｔｉｏｎ　ｏｆ　ｔｈｅ　ｓｕｒｖｅｙ　ｍａｎａｇｅｍｅｎｔ　ｗｏｒｋ　ｉｎ　ｃｏｍｂｉｎａｔｉｏｎ　ｗｉｔｈ　ｔｈｅ　ｐｒｏｄｕｃｔｉｏｎ　ａｎｄ　ｏｐｅｒａｔｉｏｎ　ｐｒｏｃｅｓｓ　ｉｎ　ｔｈｅ　ｌａｔｅｒ　ｓｔａｇｅ　ａｎｄ　ｔｈｅ　ｍｉｎｉｎｇ　ｓｉｔｕａｔｉｏｎ　ｏｆ　ｎｏｎ－ｆｅｒｒｏｕｓ　ｍｅｔａｌｓ　ａｎｄ　ｏｔｈｅｒ　ｓｕｂｓｔａｎｃｅｓ．　Ｗｉｔｈ　ｔｈｅ　ｉｎｃｒｅａｓｉｎｇ　ｐｒｏｄｕｃｔｉｏｎ　ｃａｐａｃｉｔｙ　ｏｆ　ｍｏｄｅｒｎ　ｃｏａｌ　ｍｉｎｅｓ，　ｗｈｉｌｅ　ａｄｏｐｔｉｎｇ　ａｄｖａｎｃｅｄ　ｔｅｃｈｎｏｌｏｇｙ　ａｎｄ　ｅｑｕｉｐｍｅｎｔ，　ｒｅａｓｏｎａｂｌｅ　ａｌｌｏｃａｔｉｏｎ　ａｎｄ　ｕｓｅ　ｈａｖｅ　ｐｒｏｖｉｄｅｄ　ａ　ｂｒｏａｄ　ｓｐａｃｅ　ｆｏｒ　ｔｈｅ　ｄｅｖｅｌｏｐｍｅｎｔ　ｏｆ　ｎｏｎ－ｆｅｒｒｏｕｓ　ｍｅｔａｌ　ｍｉｎｅｒａｌｓ．　Ａｓ　ｔｈｅ　ｉｍｐｌｅｍｅｎｔａｔｉｏｎ　ｏｆ　ｎｏｎｆｅｒｒｏｕｓ　ｍｅｔａｌ　ｍｉｎｅ　ｈｕｂ　ｓｕｒｖｅｙ　ｉｓ　ａｎ　ｉｍｐｏｒｔａｎｔ　ｐａｒｔ　ｏｆ　ｔｈｅ　ｗｈｏｌｅ　ｔｅｃｈｎｉｃａｌ　ｗｏｒｋ　ｓｙｓｔｅｍ，　ｉｔ　ｃａｎ　ｐｒｏｍｏｔｅ　ｔｈｅ　ｄｅｖｅｌｏｐｍｅｎｔ　ｏｆ　ｍｉｎｉｎｇ　ｉｎｄｕｓｔｒｙ　ａｎｄ　ｅｆｆｅｃｔｉｖｅｌｙ　ｇｕａｒａｎｔｅｅ　ｔｈｅ　ｃｏｎｓｔｒｕｃｔｉｏｎ　ｑｕａｌｉｔｙ　ｏｆ　ｔｈｅ　ｐｒｏｊｅｃｔ．　Ｅｎｓｕｒｅ　ｔｈｅ　ｓａｆｅｔｙ　ａｎｄ　ｒｅｌｉａｂｉｌｉｔｙ　ｏｆ　ｔｈｅ　ｏｖｅｒａｌｌ　ｏｐｅｒａｔｉｏｎ　ｐｒｏｃｅｓｓ　ｂｙ　ｓｃｉｅｎｔｉｆｉｃａｌｌｙ　ａｌｌｏｃａｔｉｎｇ　ｖａｒｉｏｕｓ　ｒｅｓｏｕｒｃｅｓ　ａｎｄ　ｅｎｓｕｒｉｎｇ　ｔｈｅ　ｒｅａｓｏｎａｂｌｅ　ａｐｐｌｉｃａｔｉｏｎ　ｏｆ　ｒｅｓｏｕｒｃｅｓ．Keywords:　Ｎｏｎｆｅｒｒｏｕｓ　ｍｅｔａｌｓ；　Ｍｉｎｅ　ｐｒｏｄｕｃｔｉｏｎ；　Ｓｈａｆｔ　ｃｏｎｎｅｃｔｉｏｎ　ｓｕｒｖｅｙ；　Ｍｅｔｈｏｄ　ａｐｐｌｉｃａｔｉｏｎ收稿日期：２０２３－０３作者简介：钟晓阳，男，生于１９７１年，汉族，江西赣州人，本科，测量工程师，研究方向：矿山地质测量。

竖井联系测量方法
竖井联系测量方法是一种常用的地质勘探方法，用于测定地下岩石的物理性质和地层的分布情况。

竖井联系测量的主要目的是确定地下岩石的含油、含气等物质的分布情况，以便进行油田、气田的开发和管理。

竖井联系测量方法主要包括以下几个步骤：
1. 钻井：首先，在待测区域钻探一口深井，井深一般达到几百到几千米。

钻井过程中，需要记录井壁岩石的性质、地层的厚度和分布等信息。

2. 钻井完井：在钻完井之后，需要进行完井工作，包括安装套管和水泥固井。

这样可以防止井壁崩塌，确保井身的稳定。

3. 测井：使用测井仪器，在井内进行测量。

测井仪器可以测量井壁岩石的物理性质，如密度、电阻率、自然伽玛辐射等。

根据这些测量结果，可以初步判断地层的类型和厚度。

4. 采样：在测井的同时，还可以进行取样分析。

采样可以获得地下岩石中的岩心，通过对岩心进行分析，可以进一步确定地层的性质和分布情况。

5. 解释和分析：根据测井和采样的结果，结合地震勘探等其他地质数据，进行数据解释和分析。

通过建立地质模型，可以揭示地下岩石的结构和地层的分布规律。

6. 成果呈现：根据数据解释和分析的结果，可以根据需要制作地层图、井壁剖面图等成果图件，以方便后续的油气开发和管理工作。

总的来说，竖井联系测量方法通过钻探、测井、采样等手段，获取地下岩石的物理性质和地层分布情况，为油气资源的开发利用提供了重要的地质信息。

竖井联系测量钢丝配重的方法
竖井联系测量钢丝配重的方法通常可以通过以下步骤进行：
1. 准备测量工具：需要准备一个铅锤或者其他重物，一个百分表或者测量钢尺，一个垂直仪器（如水平管）。

2. 固定测点：选择一个竖直方向的固定测点，可以是竖井的壁面或者其他结构物。

3. 悬挂钢丝：在测点处悬挂一段已知长度的钢丝，长度与竖井深度相关。

4. 调整钢丝张力：用铅锤或者其他重物对悬挂的钢丝进行调整，使其在竖直方向上保持一定的张力。

5. 进行测量：使用百分表或者测量钢尺测量钢丝的形变，记录下此时的形变值。

6. 计算配重：根据已知长度的钢丝的形变值，结合材料的力学性质参数，可以计算出所需要的配重。

需要注意的是，此方法适用于竖井内配重的测量，具体的测量步骤可以根据实际情况和测量要求进行调整。

在使用铅锤或者其他重物调整钢丝张力时，需要确保调整的过程中不会对钢丝产生额外的影响，避免产生不准确的测量结果。

谈轨道交通建设中竖井联系测量常用方法为有效利用城市空间，轨道交通工程主要采用地下隧道的形式进行。

在进行地下隧道的施工建设时，主要是通过竖井（车站端头井或中间工作风井）提供工作面进行施工，因此如何保证地下车站以及区间隧道严格按设计施工就成为建设者们的首要问题。

竖井联系测量（平面）的目的就是将地面控制网的坐标和方位按要求精度准确地传递给地下隧道施工控制导线（或施工导线），为施工提供控制依据。

笔者根据近期参加隧道测量的工作经验，将地下隧道竖井联系测量的常用几种方法进行分析比较，为今后的地下隧道施工建设提供一些参考经验。

目前国内绝大多数城市在轨道交通建设中，竖井联系测量基本上采用以下四种方法进行：陀螺定向法、钻孔投点法、联系三角形法和导线定向法。

以下就这几种方法分别作个分析比较。

一、测量原理1、陀螺定向法陀螺定向法是综合利用全站仪、光学垂准仪（或重锤球）以及陀螺经纬仪等仪器进行导线联系测量的一种方法。

首先利用光学垂准仪（或重锤球）将地面车站端头井的点位沿同一铅锤线方向投影到端头井的井底，同时利用全站仪测量井上、井下各导线点的角度与距离、利用陀螺经纬仪测量井上、井下的相关导线边的陀螺方位角，从而求算出井上、井下投影点在空间的平面夹角，最终把地面趋近导线的平面坐标和方位传递到地下隧道施工控制导线上。

2、钻孔投点法钻孔投点法实际上是根据长边投影时投影点的点位投影误差对投影边的坐标方位角影响将大大削弱的原理进行导线联系测量的一种方法。

其基本思想是在隧道前进（或后退）的方向上已开挖的地方离开车站端头井一定的距离（一般应大于150m），从地面钻孔直达地下隧道中，然后利用光学垂准仪（或重锤球）分别通过车站端头井和钻孔将地面点位沿同一铅锤线方向投影到地下，最终把地面趋近导线的平面坐标和方位传递到地下隧道施工控制导线上。

3、联系三角形法联系三角形法是以前国内地下隧道竖井联系测量中最常用的方法。

其基本原理是通过联系三角形的测量，将地面趋近导线的平面坐标和方位传递到地下隧道施工控制导线上。
