超深竖井联系测量方法及其精度的分析与研究摘要：随着国民经济发展，国内各大城市基础建设需求，为确保民生越来越多的地下管隧形式的电力、供水、交通工程不断开展，随着城市建设进程的发展各类超深超长的管隧工程不断涌现，为了满足地下隧道掘进按照设计要求贯通，工程测量工作的难度不断加大，研究并做好能够满足施工所需的测量工作迫在眉睫，地下管隧施工测量包括：地面控制测量，竖井联系测量和地下导线测量，这几个阶段，较现有测量技术而言，目前主要的难点在于如何控制好竖井联系测量的误差，但随着竖井的深度约来越深，如何减少或加强竖井联系测量的精度是关键。

基于此，本文分析研究了超深竖井联系测量方法及其精度，以供参考。

关键词：超深竖井；联系测量方法；精度前言：竖井联系测量是将地面控制网的坐标、方位按照设计要求的精度准确的传递至地下施工控制导线，为地下隧道施工提供依据，传统竖井联系测量较多主要有投点仪加陀螺仪定向、垂线加陀螺仪定向、联系三角形、竖直导线，根据现场工况不同采用相应的方法。

目前在竖井联系测量通常采用联系三角形测量和竖直导线定向法，联系三角形测量存在工序繁多、操作繁琐、工作时间较长、工作强度大等不足，导线定向法不足在于导线边短且俯仰角过大，在测量观测中受到仪器误差、目标瞄准误差、目标偏心误差、数据量不足等因素会产生较大测量误差，影响测量成果精度。

总的来说，传统联系测量技术该项工艺准备工作复杂，受环境因素影响较大，测量成果稳定性较差，测量精度和时效性会随竖井深度和施工工况影响而降低，无法满足高精度施工测量要求。

为了实现上述的目的，本技术方案是：一种用于超深竖井自动联系测量的方法，包括如下步骤：1)设计自动联系测量的测站点，在每个测站点安装强制归中测量架；2)在竖井井口一侧已知测站架设有自动测量功能的全站仪，在地面控制网中选择另外一个已知点架设棱镜作为后视点；在竖井的井壁处分别架设带有自动测量功能的全站仪若干台，在竖井底部架设带有自动测量功能的全站仪作为井底起始测站，隧道内近井口处架设棱镜作为井底的前视测点；3)用笔记本电脑连接无线数据传输模块进行联机调试，调整全站仪、棱镜装置及软件参数；4)由笔记本电脑程序控制井上架设有的自动测量功能全站仪的测站，完成一次竖直导线从井上已知点传递至井下起算测点，获得井下起算测站的方向和坐标。

竖井联系测量人民交通一、竖井联系测量的任务在隧道施工中，常用竖井在隧道中间增加掘进工作面，从多面同时掘进，可以缩短贯通段的长度，提高施工进度。

这时，为了保证相向开挖面能正确贯通，就必须将地面控制网中的坐标、方向及高程，经由竖井传递到地下去，这些传递工作称为竖井联系测量。

其中坐标和方向的传递，称为竖井定向测量。

通过定向测量，使地下平面控制网与地面上有统一的坐标系统。

而通过高程传递则使地下高程系统获得与地面统一的起算数据。

按照地下控制网与地面上联系的形式不同，定向的测量方法可分为下列四种：1.经过一个竖井定向(简称一井定向)；2.经过两个竖井定向(简称两井定向)；3.经过横洞(平坑)与斜井的定向；4.应用陀螺经纬仪定向。

竖井的联系测量可通过一个井筒、也可同时通过两个井筒进行。

这种联系测量是利用地上、地下控制点之间的几何关系将坐标、方向和高程引入地下，故称几何定向。

平峒的联系测量可通过一个井筒、也可同时通过两个井筒进行。

这种联系测量是利用地上、地下控制点之间的几何关系将坐标、方向和高程引入地下。

由于平峒隧道有进口和出口，导线和水准线路可从隧道两端引进，大大缩短贯通长度。

其作业方法与地面控制测量相同。

斜井的联系测量方法与平峒基本相同。

不同处是隧道坡度较大，导线测量要注意坡度的影响。

另外，斜井大部分为单头掘进，从洞口引进的导线均为支导线，要加强检核，以防止联系测量出现错误。

由于陀螺仪技术的飞速发展，在导航和测量工作中已被广泛应用。

陀螺仪重量轻、体积小、精度高、使用方便，在隧道联系测量工作中，不失为一种经济、快速、影响小的现代化定向仪器。

高程联系测量是将地面高程引入地下，又称导入高程。

显而易见，为使地下隧道(巷道)贯通，地上、地下的控制点必须在同一个坐标系统和高程系统。

地下工程与地面工程的相对位置也必须正确无误；地下建(构)筑物的相对关系，也必须精确。

如此种种，说明联系测量是非常重要的。

几何定向几何定向分一井定向和两井定向。

地下隧道竖井联系测量方法比较探讨姚顺福1 测量原理1.1 陀螺定向法陀螺定向法是综合利用全站仪、光学垂准仪（或重锤球）以及陀螺经纬仪等仪器进行导线联系测量的一种方法。

首先利用光学垂准仪（或重锤球）将地面车站端头井的点位沿同一铅锤线方向投影到端头井的井底，同时利用全站仪测量井上、井下各导线点的角度与距离、利用陀螺经纬仪测量井上、井下的相关导线边的陀螺方位角，从而求算出井上、井下投影点在空间的平面夹角，最终把地面趋近导线的平面坐标和方位传递到地下隧道施工控制导线上。

如下图1所示，K0、K1为地面趋近导线点，其中K0为近井点；T1、T2为地面车站端头井投影点；T1´、T2´分别为T1、T2投影到车站端头井底部的投影点；X1、X2、X3……Xn为地下隧道施工控制导线点；a1、a2、a5、a6、a7和d1、d2、d3、d4、d5、d6分别为全站仪实测的角度和距离。

X2图1：陀螺定向法竖井联系测量导线联测示意图实际测量时，利用陀螺经纬仪测量地面趋近导线边K0K1和地下隧道施工控制导线边X2X3的陀螺方位角，求出陀螺经纬仪的定向常数，结合全站仪实测数据求出a3、a4的角度值，最终按导线平差的原理求出地下隧道施工控制导线点X1、X2、X3的坐标和方位角，作为区间隧道施工控制导线的起算数据。

1.2 钻孔投点法钻孔投点法实际上是根据长边投影时投影点的点位投影误差对投影边的坐标方位角影响将大大削弱的原理进行导线联系测量的一种方法。

其基本思想是在隧道前进（或后退）的方向上已开挖的地方离开车站端头井一定的距离（一般应大于150m ），从地面钻孔直达地下隧道中，然后利用光学垂准仪（或重锤球）分别通过车站端头井和钻孔将地面点位沿同一铅锤线方向投影到地下，最终把地面趋近导线的平面坐标和方位传递到地下隧道施工控制导线上。

如下图2所示，K0、K1为地面趋近导线点；T1、T2分别为地面车站端头井和钻孔井上的投影点；T1´、T2´分别为T1、T2投影到车站端头井和区间隧道底部的投影点，T1´、T2´同时又为地下隧道施工控制导线的起算点；X1、……Xn 为地下隧道施工控制导线点；a1、a2、a3、a4和d1、d2、d3分别为全站仪实测的角度和距离。

竖井联系测量（QB/ZTYJGYGF-SD-0403-2011）第五工程有限公司谯生有1 前言1.1 工艺工法概况在隧道工程施工中，为了加快施工进度，缩短隧道施工工期，除了设置横洞、斜井来增加工作面以外，还可以通过开挖竖井来增加工作面，尤其在长大隧道施工中，通常会设计竖井来增加开挖面。

为保证竖井开挖面与其它开挖面之间正确贯通，就必须将地面控制网中的坐标、坐标方位角及高程，经由竖井传递至井下开挖面，指导竖井井下施工中线的正确放样。

将坐标、坐标方位角及高程由地面控制网传递至井下的工作称为竖井联系测量。

竖井定向联系测量常用方法有联系三角形法、钻孔投点以及铅垂仪、陀螺经纬仪联合定法，高程传递测量有全站仪导高法和悬挂钢尺测量法。

可根据联系测量条件和精度要求进行优化选择。

1.2 工艺原理在井筒内悬挂两条吊垂线，在地面上根据控制点来测定两吊垂线的坐标以及其连线的方位角，在井下根据投影点的坐标及其连线的坐标方位角，确定井下导线的起算坐标及方位角。

1.2.2 铅垂仪、陀螺经纬仪联合定向原理陀螺经纬仪则是由陀螺仪和经纬仪结合而成的定向仪器。

它通过陀螺仪测定出子午线方向；用经纬仪测出定向边与子午线方向的夹角，就可以根据天文方位角和子午线收敛角求得地面或井下任意定向边的大地方位角，控制点坐标由铅垂仪从井上传递至井下。

1.2.3 钻孔投点定向测量原理当两竖井间的距离较长时，为控制隧道掘进的横向误差，对浅埋隧道可在地面钻一钻孔，也可以利用施工投料孔，用吊锤或铅垂仪将坐标直接投影至井下隧道内，在井下形成无定向导线，通过解算无定向导线获得井下导线的坐标方位角。

1.2.4 钢尺（丝）导高原理在井筒中部悬挂一钢丝（尺），在井上、井下同时用水准仪瞄准钢丝（尺）井上井下的位置并做标记，通过实量井上井下两标记之间的长度，将高程从井上传递至井下。

当竖井井深浅，俯仰角不大时，在井上安置全站仪可以直接观测到井下水准点，直接利用三角高程测量将井上高程导入井下水准点上。

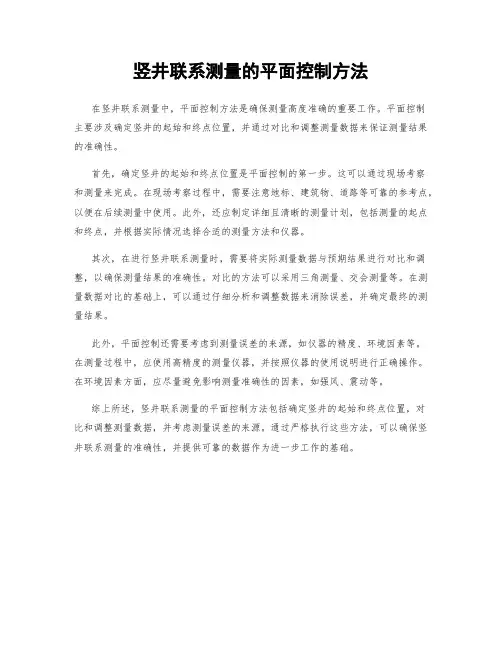

竖井联系测量的平面控制方法
在竖井联系测量中，平面控制方法是确保测量高度准确的重要工作。

平面控制
主要涉及确定竖井的起始和终点位置，并通过对比和调整测量数据来保证测量结果的准确性。

首先，确定竖井的起始和终点位置是平面控制的第一步。

这可以通过现场考察
和测量来完成。

在现场考察过程中，需要注意地标、建筑物、道路等可靠的参考点，以便在后续测量中使用。

此外，还应制定详细且清晰的测量计划，包括测量的起点和终点，并根据实际情况选择合适的测量方法和仪器。

其次，在进行竖井联系测量时，需要将实际测量数据与预期结果进行对比和调整，以确保测量结果的准确性。

对比的方法可以采用三角测量、交会测量等。

在测量数据对比的基础上，可以通过仔细分析和调整数据来消除误差，并确定最终的测量结果。

此外，平面控制还需要考虑到测量误差的来源，如仪器的精度、环境因素等。

在测量过程中，应使用高精度的测量仪器，并按照仪器的使用说明进行正确操作。

在环境因素方面，应尽量避免影响测量准确性的因素，如强风、震动等。

综上所述，竖井联系测量的平面控制方法包括确定竖井的起始和终点位置，对
比和调整测量数据，并考虑测量误差的来源。

通过严格执行这些方法，可以确保竖井联系测量的准确性，并提供可靠的数据作为进一步工作的基础。

隧道竖井联系测量1. 简介隧道竖井联系测量是指在隧道和竖井之间进行的一种测量方式，用于测量隧道和竖井的连通性和相对位置关系，对于隧道和竖井的建设、维护和管理具有重要的意义。

隧道竖井联系测量通常使用全站仪进行测量。

2. 测量原理隧道竖井联系测量主要采用全站仪，通过望远镜、水平仪、角度计等测量仪器来进行测量。

测量的基本原理是通过三角测量法来计算隧道和竖井之间的位置和相对距离。

在实际测量中，首先要在隧道和竖井之间设置控制点，控制点要选在隧道和竖井各自的中心线上，并且要在隧道和竖井的共同平面上。

在设立控制点后，再利用全站仪的水平仪进行水平方向的测量，然后用望远镜观测隧道和竖井之间的测站，并使用角度计测定测站与控制点之间的相对角度。

通过这些基本的测量数据，可以计算出隧道和竖井之间的相对距离和位置。

3. 测量方法隧道竖井联系测量的方法有两种：测量隧道竖井与地面的连接点高程和测量隧道竖井在水平方向的连通状态。

3.1 测量连接点高程测量连接点高程可以通过测量竖井与地面的高程以及隧道与地面的高程来进行计算。

在实际测量中，首先需要在竖井的顶部和底部、以及隧道两侧的地面上设置控制点，并进行测量。

然后，通过相应的计算公式就可以计算出连接点的高程。

3.2 测量连通状态测量连通状态主要是针对隧道竖井之间的连接状态进行测量。

在实际测量中，需要在隧道入口、出口和竖井的中央设置控制点，并进行测量。

然后，通过全站仪进行水平仪测量和角度测量，使用三角形计算公式计算出隧道和竖井之间的连通状态。

4. 应用范围隧道竖井联系测量在地下建设、维护和管理中具有重要的应用价值。

在建设过程中，可以使用隧道竖井联系测量来确定相邻隧道和竖井之间的位置和距离关系，以便更好地规划和安排工程。

在维护过程中，隧道竖井联系测量可以用于检测隧道和竖井之间的变形、位移和裂缝等情况，以及确定隧道和竖井之间的联通状态。

在管理过程中，隧道竖井联系测量可以用于维护和更新地下建筑的数据库和地图，以及为其它科学或应用领域提供参考数据。

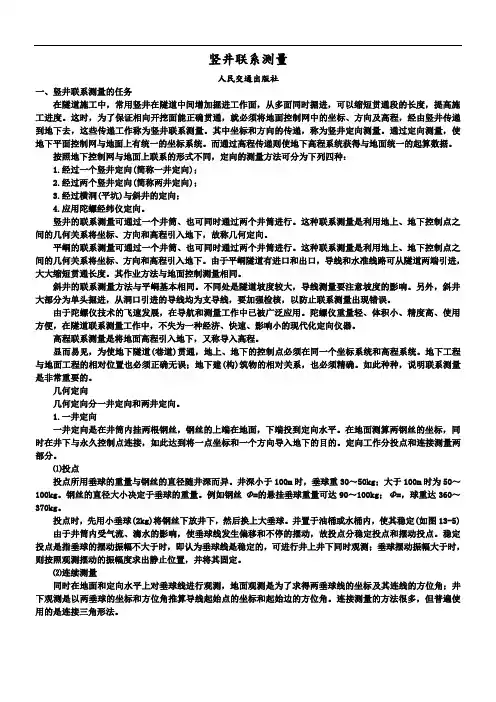

竖井联系测量人民交通出版社一、竖井联系测量的任务在隧道施工中，常用竖井在隧道中间增加掘进工作面，从多面同时掘进，可以缩短贯通段的长度，提高施工进度。

这时，为了保证相向开挖面能正确贯通，就必须将地面控制网中的坐标、方向及高程，经由竖井传递到地下去，这些传递工作称为竖井联系测量。

其中坐标和方向的传递，称为竖井定向测量。

通过定向测量，使地下平面控制网与地面上有统一的坐标系统。

而通过高程传递则使地下高程系统获得与地面统一的起算数据。

按照地下控制网与地面上联系的形式不同，定向的测量方法可分为下列四种：1.经过一个竖井定向(简称一井定向)；2.经过两个竖井定向(简称两井定向)；3.经过横洞(平坑)与斜井的定向；4.应用陀螺经纬仪定向。

竖井的联系测量可通过一个井筒、也可同时通过两个井筒进行。

这种联系测量是利用地上、地下控制点之间的几何关系将坐标、方向和高程引入地下，故称几何定向。

平峒的联系测量可通过一个井筒、也可同时通过两个井筒进行。

这种联系测量是利用地上、地下控制点之间的几何关系将坐标、方向和高程引入地下。

由于平峒隧道有进口和出口，导线和水准线路可从隧道两端引进，大大缩短贯通长度。

其作业方法与地面控制测量相同。

斜井的联系测量方法与平峒基本相同。

不同处是隧道坡度较大，导线测量要注意坡度的影响。

另外，斜井大部分为单头掘进，从洞口引进的导线均为支导线，要加强检核，以防止联系测量出现错误。

由于陀螺仪技术的飞速发展，在导航和测量工作中已被广泛应用。

陀螺仪重量轻、体积小、精度高、使用方便，在隧道联系测量工作中，不失为一种经济、快速、影响小的现代化定向仪器。

高程联系测量是将地面高程引入地下，又称导入高程。

显而易见，为使地下隧道(巷道)贯通，地上、地下的控制点必须在同一个坐标系统和高程系统。

地下工程与地面工程的相对位置也必须正确无误；地下建(构)筑物的相对关系，也必须精确。

如此种种，说明联系测量是非常重要的。

几何定向几何定向分一井定向和两井定向。

竖井联系测量人民交通出版社一、竖井联系测量的任务在隧道施工中，常用竖井在隧道中间增加掘进工作面，从多面同时掘进，可以缩短贯通段的长度，提高施工进度。

这时，为了保证相向开挖面能正确贯通，就必须将地面控制网中的坐标、方向及高程，经由竖井传递到地下去，这些传递工作称为竖井联系测量。

其中坐标和方向的传递，称为竖井定向测量。

通过定向测量，使地下平面控制网与地面上有统一的坐标系统。

而通过高程传递则使地下高程系统获得与地面统一的起算数据。

按照地下控制网与地面上联系的形式不同，定向的测量方法可分为下列四种：1.经过一个竖井定向(简称一井定向)；2.经过两个竖井定向(简称两井定向)；3.经过横洞(平坑)与斜井的定向；4.应用陀螺经纬仪定向。

竖井的联系测量可通过一个井筒、也可同时通过两个井筒进行。

这种联系测量是利用地上、地下控制点之间的几何关系将坐标、方向和高程引入地下，故称几何定向。

平峒的联系测量可通过一个井筒、也可同时通过两个井筒进行。

这种联系测量是利用地上、地下控制点之间的几何关系将坐标、方向和高程引入地下。

由于平峒隧道有进口和出口，导线和水准线路可从隧道两端引进，大大缩短贯通长度。

其作业方法与地面控制测量相同。

斜井的联系测量方法与平峒基本相同。

不同处是隧道坡度较大，导线测量要注意坡度的影响。

另外，斜井大部分为单头掘进，从洞口引进的导线均为支导线，要加强检核，以防止联系测量出现错误。

由于陀螺仪技术的飞速发展，在导航和测量工作中已被广泛应用。

陀螺仪重量轻、体积小、精度高、使用方便，在隧道联系测量工作中，不失为一种经济、快速、影响小的现代化定向仪器。

高程联系测量是将地面高程引入地下，又称导入高程。

显而易见，为使地下隧道(巷道)贯通，地上、地下的控制点必须在同一个坐标系统和高程系统。

地下工程与地面工程的相对位置也必须正确无误；地下建(构)筑物的相对关系，也必须精确。

如此种种，说明联系测量是非常重要的。

几何定向几何定向分一井定向和两井定向。

竖井联系测量人民交通出版社一、竖井联系测量的任务在隧道施工中，常用竖井在隧道中间增加掘进工作面，从多面同时掘进，可以缩短贯通段的长度，提高施工进度。

这时，为了保证相向开挖面能正确贯通，就必须将地面控制网中的坐标、方向及高程，经由竖井传递到地下去，这些传递工作称为竖井联系测量。

其中坐标和方向的传递，称为竖井定向测量。

通过定向测量，使地下平面控制网与地面上有统一的坐标系统。

而通过高程传递则使地下高程系统获得与地面统一的起算数据。

按照地下控制网与地面上联系的形式不同，定向的测量方法可分为下列四种：1.经过一个竖井定向(简称一井定向)；2.经过两个竖井定向(简称两井定向)；3.经过横洞(平坑)与斜井的定向；4.应用陀螺经纬仪定向。

竖井的联系测量可通过一个井筒、也可同时通过两个井筒进行。

这种联系测量是利用地上、地下控制点之间的几何关系将坐标、方向和高程引入地下，故称几何定向。

平峒的联系测量可通过一个井筒、也可同时通过两个井筒进行。

这种联系测量是利用地上、地下控制点之间的几何关系将坐标、方向和高程引入地下。

由于平峒隧道有进口和出口，导线和水准线路可从隧道两端引进，大大缩短贯通长度。

其作业方法与地面控制测量相同。

斜井的联系测量方法与平峒基本相同。

不同处是隧道坡度较大，导线测量要注意坡度的影响。

另外，斜井大部分为单头掘进，从洞口引进的导线均为支导线，要加强检核，以防止联系测量出现错误。

由于陀螺仪技术的飞速发展，在导航和测量工作中已被广泛应用。

陀螺仪重量轻、体积小、精度高、使用方便，在隧道联系测量工作中，不失为一种经济、快速、影响小的现代化定向仪器。

高程联系测量是将地面高程引入地下，又称导入高程。

显而易见，为使地下隧道(巷道)贯通，地上、地下的控制点必须在同一个坐标系统和高程系统。

地下工程与地面工程的相对位置也必须正确无误；地下建(构)筑物的相对关系，也必须精确。

如此种种，说明联系测量是非常重要的。

几何定向几何定向分一井定向和两井定向。

地铁竖井联系测量施工技术1引言某地铁是某市城市地下铁路的统称，某市地铁1、2 号线于某年某月某日正式开工建设。

为了满足地铁施工竖井建设安全生产的需要，需要进行联系测量。

通过竖井进行联系测量，将地面控制点的方向、坐标和高程精确地传递到地下竖井底部，使地面和地下的控制纳入到同一基准中，为地下控制测量提供依据。

竖井联系测量包括定向测量和高程传递。

目前我国竖井联系测量方法有：陀螺定向法、钻孔投点法、联系三角形法和导线定向法，可根据现场不同情况作出不同选择。

2竖井联系测量方法地铁建设主要是通过竖井进行地下施工，怎样保证井下是按设计进行开挖就成为施工的首要任务。

竖井联系测量的目的就是将地面上的控制网的坐标及方位，按规范要求精度准确地传递到井下，为施工提供控制依据。

以成都地铁某竖井为例，介绍联合定向在竖井联测中的应用。

2.1导线联系测量：地面已知导线检测。

根据测量规范要求首先检测使用的地面精密导线点的已知关系。

检测的各项指标必须满足使用要求。

用陀螺仪先在地面选定一条导线作为定向边陀螺方位；然后分别在1#、2#竖井地下洞内选定一条边作为定向边陀螺方位，定向边长度根据情况尽可能要长以及满足施工要求，不宜小于60m地面地下采用往返定向。

井口附近设两个临时导线点用于导线传递。

投点作业在地面竖井口上搭设工作平台，平台分为相互分离的两层，仪器和操作人员互不影响。

下层为仪器架设位置，上层为测量人员操作平台，平台要坚固稳定。

在平台上选定两点T1、T2架设对点器测量其坐标，然后在T1、T2位置架设投点仪向竖井内投T1'、T2'点，井上井下分别对每个点按0°、90°、180°、270°四个方向进行投点，当井下所投点位形成的规则四边形（边长约4mr）对边边长较差小于1.5mm时，取该四边形的对角线交点作为投点位置。

此时注意暂时保护所投点位稳定。

地下导线联测。

利用T1'、T2'及陀螺仪定向边为起算坐标及方位角对洞内布设的平面控制点进行联测，其作业方法和观测精度同地面导线。

竖井联系测量00000000 002.1仪器设备东杨区间按钻孔投点法进行联系测量时,使用的仪器设备为TC1610全站仪和NL垂准仪,并聘请有钻机的单位予以配合。

2隧道工程联系测量方法与实例依据施工场地环境和测量条件,联系测量可选择联系三角形法、陀螺经纬仪与铅垂仪(钢丝)组合法、导线直接传递法、投点法。
