矿井联系测量的作用与任务

矿井联系测量一、目的和任务矿井联系测量就是将地面上的平面坐标系统和高程坐标系统传递到井下的测量。

目的就是使地面和井下测量控制网采用同一坐标系统。

联系测量的主要任务是：（1） 确定井下经纬仪导线起算边的坐标方位角； （2） 确定井下经纬仪导线起算点的平面坐标x 和y ； （3） 确定井下水准基点的高程H 。

二、地面近井点的测设（1）地面近井点的精度要求 ⒈近井点测量精度的要求近井点可在矿区三、四等三角网、测边网的基础上，用插网、插点和敷设经纬仪导线，及GPS 等方法测设。

对于一般网型，近井点的精度，对于测设它的起算点来说，其点位中误差不得超过±7cm ，后视边方位角中误差不得超过±10″。

GPS 测量必须按照1992年我国测绘局发布的《全球定位系统（GPS ）测量规范》进行，近井点可以采用D 级和E 级测设。

⒉井口高程基准的精度要求井口水准基点的高度精度应该满足相邻井口间进行主要巷道贯通的要求，由于两井间进行主要的巷道贯通时，高程上允许的误差是=0.2m z m ±允，则其中误差为=0.1m z m ±，一般要求两井口水准基点相对的高程中误差引起的贯通点K 在z 轴方向上的偏差中误差不超过m3z±=±0.03m。

所以近井点高程测量，可以应该采用四等水准测量的精度要求测设。

（2）近井点布设方案本次近井点(水准基点)通过GPS进行布设,使用Trimble5800、5700GPS接收机,利用国家四等控制点为起算点,采取插网方式建立矿井E级GPS近井网,布网形式为同步图形扩展式。

测设了主井近井点坐标和高程。

三、立井定向《煤矿测量规程》规定的联系测量的主要精度要求实际定向精度与规程限差要求3.1两井定向方案本次设计方案的矿山有主井和副井各一个，因此投点时在两个井筒内各挂一根垂球线，采用单重稳定投点。

投点时必须采用有效的措施减小投点误差，这些主要措施包括：<1>定向时最好停止风机运转或增设风门，以减少风速；<2>采用小直径、高强度的钢丝，建议采用80kg重的垂球，并将垂球浸入稳定液中，并在大水桶上加挡水盖以减少滴水对垂球的影响。

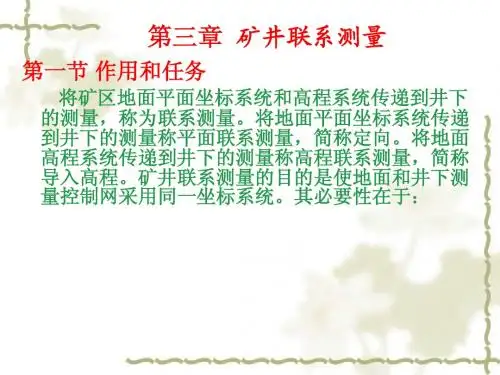

第六章 矿井联系测量§6-1 矿井联系测量的目的与任务将矿区地面平面坐标系统和高程系统传递到井下的测量工作，称为联系测量。

将地面平面坐标系统传递到井下的测量工作称平面联系测量，简称定向。

将地面高程系统传递到井下的测量工作称为高程联系测量，简称导人高程。

矿井联系测量的目的就是使地面和井下测量控制网采用同一坐标系统和同一高程系统。

其必要性在于：（1）需要确定地面建筑物、铁路和河湖等与井下采矿巷道之间的相对位置关系。

这种关系一般是用井上下对照图来反映的。

众所周知，由于地下开采而引起的岩层移动，往往波及地面而使建筑物遭受破坏，甚至造成重大事故。

如果采矿工作是在河湖等水体下进行，当地面出现的裂缝与井下的裂隙相通时，河水就有可能经裂缝流人井下而使整个矿井淹没。

因此，我们必须时刻掌握采矿工作是在什么地区的下方进行着，以便采取预防措施。

（2）需要确定相邻矿井的各巷道间及巷道与老塘（采空区）间的相互关系，正确地划定两相邻矿井间的隔离矿柱。

不然，就有可能发生大量涌水及瓦斯涌出，迫使采矿工作停顿，甚至造成重大安全事故。

（3）为解决很多重大工程问题，例如井筒的贯通或相邻矿井间各种巷道的贯通，以及由地面向井下指定的地点开凿小井或打钻孔等等都需要井上下采用同一坐标系统和同一高程系统。

矿井联系测量的仟务在于：(1) 确定井下经纬仪导线起算边的坐标方位角； (2) 确定井下经纬仪导线起算点的平面坐标x 和y ； (3) 确定井下水准基点的高程H 。

前面两项任务是通过矿井定向来完成的；第三个任务是通过导入高程来完成的。

这样就获得了井下平面与高程测量的起算数据。

§6-2 矿井定向的种类与要求矿井定向概括说来可分为两大类：一类是从几何原理出发的几何定向；另一类则是物理特性为基础的物理定向。

1、几何定向分为：(1) 通过平硐或斜井的几何定向；(2) 通过一个立井的几何定向（一井定向） (3) 通过两个立井的几何定向（两井定向） 2、物理定向可分为：(1) 用精密磁性仪器定向； (2）用投向仪定向； (3) 用陀螺经纬仪定向。

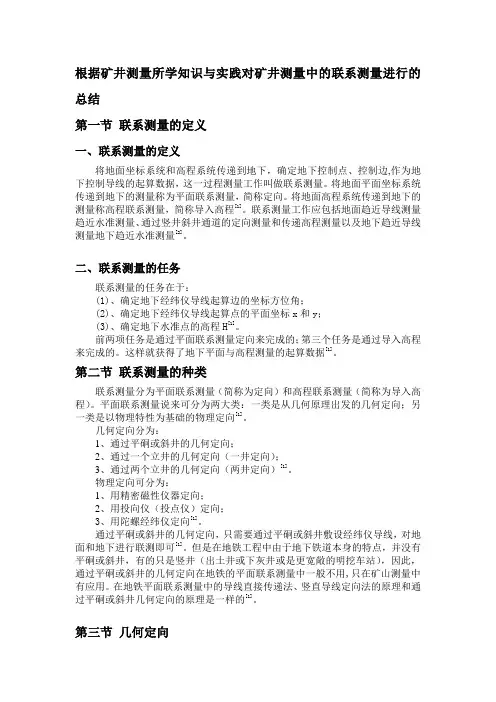

根据矿井测量所学知识与实践对矿井测量中的联系测量进行的总结第一节联系测量的定义一、联系测量的定义将地面坐标系统和高程系统传递到地下，确定地下控制点、控制边,作为地下控制导线的起算数据，这一过程测量工作叫做联系测量。

将地面平面坐标系统传递到地下的测量称为平面联系测量，简称定向。

将地面高程系统传递到地下的测量称高程联系测量，简称导入高程[1]。

联系测量工作应包括地面趋近导线测量趋近水准测量、通过竖井斜井通道的定向测量和传递高程测量以及地下趋近导线测量地下趋近水准测量[2]。

二、联系测量的任务联系测量的任务在于：(1)、确定地下经纬仪导线起算边的坐标方位角；(2)、确定地下经纬仪导线起算点的平面坐标x和y；(3)、确定地下水准点的高程H[1]。

前两项任务是通过平面联系测量定向来完成的；第三个任务是通过导入高程来完成的。

这样就获得了地下平面与高程测量的起算数据[1]。

第二节联系测量的种类联系测量分为平面联系测量（简称为定向）和高程联系测量（简称为导入高程）。

平面联系测量说来可分为两大类：一类是从几何原理出发的几何定向；另一类是以物理特性为基础的物理定向[1]。

几何定向分为：1、通过平硐或斜井的几何定向；2、通过一个立井的几何定向（一井定向）；3、通过两个立井的几何定向（两井定向）[1]。

物理定向可分为：1、用精密磁性仪器定向；2、用投向仪（投点仪）定向；3、用陀螺经纬仪定向[1]。

通过平硐或斜井的几何定向，只需要通过平硐或斜井敷设经纬仪导线，对地面和地下进行联测即可[1]。

但是在地铁工程中由于地下铁道本身的特点，并没有平硐或斜井，有的只是竖井（出土井或下灰井或是更宽敞的明挖车站），因此，通过平硐或斜井的几何定向在地铁的平面联系测量中一般不用,只在矿山测量中有应用。

在地铁平面联系测量中的导线直接传递法、竖直导线定向法的原理和通过平硐或斜井几何定向的原理是一样的[1]。

第三节几何定向这里主要讲的是立井几何定向。

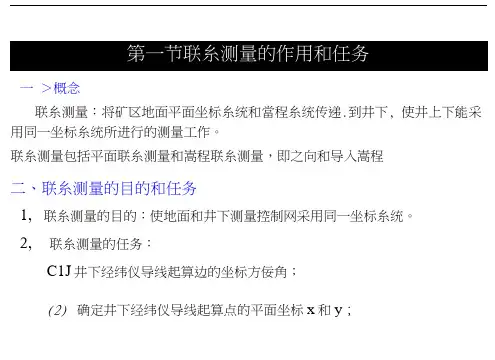

一＞概念联糸测量：将矿区地面平面坐标糸统和當程糸统传递.到井下, 使井上下能采用同一坐标糸统所进行的测量工作。

联糸测量包括平面联糸测量和嵩程联糸测量，即之向和导入嵩程二、联糸测量的目的和任务1,联糸测量的目的：使地面和井下测量控制网采用同一坐标糸统。

2,联糸测量的任务：C1J井下经纬仪导线起算边的坐标方佞角；(2)确定井下经纬仪导线起算点的平面坐标x和y；(3)确主井下水准基点的當程H。

矿井之向概括来说分为两类:厂通过斜井或平啊厂几何定向J _井定向走向J \两井定向, 、( 该性之向< 物理定向\ 投向仪之向陀螺之向-、近井点和井口水准基点的役置要求1）尽可能埋设在便于观测、保存和不受开采影响的地点；2丿每个井口附近应设置一个近井点和两个水准基点；3丿近井点至井口的连测导线边数应不超过三个；二、近井点和井D水准基点的精度要求1、近井网的布设方秦和要求《煤矿测量规程》2、近井点的点住精度要求*.峠近井点可在矿区三、四等三角网、测边网的基础上，用插网、插点和敷设经纬仪导线（钢尺量距或光电量距丿等方法测设。

近井点的精度，对于测设它的起算点来说，其点佞中谖差不得超过±7cm,后视边方住角中誤差不得超过±10”。

3,井口壽程基点的精度要求井口水准基点的高程精度应满足两相邻井口间进行主要卷道贯通的要求井口水准基点的壽程测量，应按四等水准测量的精度要求测彳殳对于不涉及两井间贯通问题的當程基点的當程精度不受此限制测量嵩程基点的水准路线，可布设成附（闭丿合路线、嵩程网或水准支线。

除水准支线必须往返观测外，其余均可只进行单程测量。

■八■用三角當程测量肘应采用精度不低于J2级的经纬仪测量垂直角，用测距精度为II级的光电测距仪测量边长。

三、利用全球定住糸统CGPSJ测设近井点利用全球定佞糸统进行定伐测量的技术和方法称全球定佞糸统测量，即导航卫星测肘和测距的简称，通常简写为GPS。

在丸地测量、工程测量、地籍测量、航空摄影测量等领域显示出良好的应用潜力和效益。

矿山测量中贯通工程测量浅议提纲：一、贯通工程测量的定义及其在矿山测量中的应用二、贯通工程测量方法及注意事项三、贯通工程测量的精度控制四、贯通工程测量在矿山开采中的作用与意义五、贯通工程测量的发展趋势一、贯通工程测量的定义及其在矿山测量中的应用贯通工程测量是指在隧道、地铁、水利工程等工程建设中，通过地下钻孔等手段，将两个不同位置的隧道、矿井等地下工程互相连通的过程。

贯通工程测量在矿山测量中也有广泛应用。

矿山开采具有深、大、长等复杂难度，需要进行贯通工程测量才能实现矿山井区之间的联系，加快矿山开采进度，提高矿山开采效率。

二、贯通工程测量方法及注意事项贯通工程测量的方法包括地下钻探、地下爆破、液压钻机等。

贯通工程测量应注意以下几点：首先，要准确测量钻孔的位置、长、深和倾角等参数；其次，要保证钻孔的交点位置准确符合设计要求；最后，需要对贯通后的隧道、井巷进行精确测量，确定贯通后的地质情况和巷道形状，保证隧道、井巷的质量和安全。

三、贯通工程测量的精度控制贯通工程测量的精度控制非常重要，一个小误差可能会导致整个工程的失败。

因此，贯通工程测量的精度控制需要结合具体情况，根据工程的大小、难度、不同的测量方法和设备选用不同的精度标准。

同时，在实际测量中，还需要遵循测量精度控制的基本原则和方法，如：设计合理的测量方案，采用高精度仪器设备，加强质量控制等。

四、贯通工程测量在矿山开采中的作用与意义贯通工程测量在矿山开采中具有重要的作用与意义。

首先，贯通工程测量可以实现矿山井区之间的联系，使矿山开采进度加快，提高开采效率。

其次，贯通工程测量可以掌握贯通地点的地质情况和倾向，对矿山的合理规划、开采进度和矿区资源的利用提供重要的基础数据。

最后，贯通工程测量也有利于矿山开采后期的巷道维修和矿山的整体规划。

五、贯通工程测量的发展趋势贯通工程测量的发展趋势主要包括以下几个方面：第一，测量技术的不断提高。

随着现代化测量仪器设备的更新换代，贯通工程测量的精度将在不断提高。

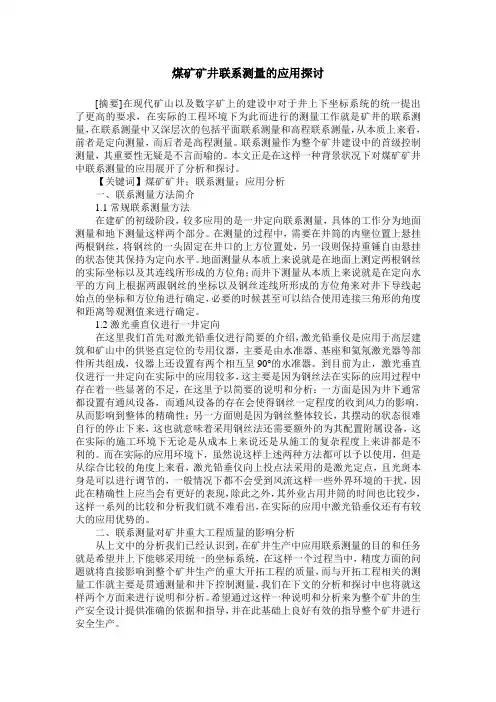

煤矿矿井联系测量的应用探讨[摘要]在现代矿山以及数字矿上的建设中对于井上下坐标系统的统一提出了更高的要求，在实际的工程环境下为此而进行的测量工作就是矿井的联系测量，在联系测量中又深层次的包括平面联系测量和高程联系测量，从本质上来看，前者是定向测量，而后者是高程测量。

联系测量作为整个矿井建设中的首级控制测量，其重要性无疑是不言而喻的。

本文正是在这样一种背景状况下对煤矿矿井中联系测量的应用展开了分析和探讨。

【关键词】煤矿矿井；联系测量；应用分析一、联系测量方法简介1.1常规联系测量方法在建矿的初级阶段，较多应用的是一井定向联系测量，具体的工作分为地面测量和地下测量这样两个部分。

在测量的过程中，需要在井筒的内壁位置上悬挂两根钢丝，将钢丝的一头固定在井口的上方位置处，另一段则保持重锤自由悬挂的状态使其保持为定向水平。

地面测量从本质上来说就是在地面上测定两根钢丝的实际坐标以及其连线所形成的方位角；而井下测量从本质上来说就是在定向水平的方向上根据两跟钢丝的坐标以及钢丝连线所形成的方位角来对井下导线起始点的坐标和方位角进行确定，必要的时候甚至可以结合使用连接三角形的角度和距离等观测值来进行确定。

1.2激光垂直仪进行一井定向在这里我们首先对激光铅垂仪进行简要的介绍，激光铅垂仪是应用于高层建筑和矿山中的供竖直定位的专用仪器，主要是由水准器、基座和氦氖激光器等部件所共组成，仪器上还设置有两个相互呈90°的水准器。

到目前为止，激光垂直仪进行一井定向在实际中的应用较多，这主要是因为钢丝法在实际的应用过程中存在着一些显著的不足，在这里予以简要的说明和分析：一方面是因为井下通常都设置有通风设备，而通风设备的存在会使得钢丝一定程度的收到风力的影响，从而影响到整体的精确性；另一方面则是因为钢丝整体较长，其摆动的状态很难自行的停止下来，这也就意味着采用钢丝法还需要额外的为其配置附属设备，这在实际的施工环境下无论是从成本上来说还是从施工的复杂程度上来讲都是不利的。

第一章矿井联系测量矿井联系测量是矿井测量和矿井生产的基础性工作之一，也是矿井图件的基础资料。

它的技能点是：一井定向、两井定向、陀螺定向和标高导入的外业测量和内业计算。

第一节概述一、矿井联系测量的目的与任务将矿区地面平面坐标系统和高程系统传递到井下的测量，称为联系测量。

将地面平面坐标系统传递到井下的测量称平面联系测量，简称定向。

将地面高程系统传递到井下的测量称高程联系测量，简称为导入高程。

联系测量的任务在于：（1）确定井下经纬仪导线起算边的坐标方位角；（2）确定井下经纬仪导线起算点的平面坐标（x，y）；（3）确定井下水准基点的高程H。

前两项任务是通过矿井定向（又称矿井平面联系测量）来完成的；第三个任务是通过导入高程（又称矿井高程联系测量）来完成的。

这样就获得了井下平面与高程测量的起算数据。

二、矿井定向的种类矿井定向的方法因矿井开拓方式不同而异，概括说来可分为两大类：一类是从几何原理出发的几何定向；另一类则是以物理特性为基础的物理定向。

几何定向分为：（1）通过平硐或斜井的几何定向；（2）通过一个立井的几何定向（一井定向）；（3）通过两个立井的几何定向（二井定向）。

物理定向可分为：（1）用精密磁性仪器定向；（2）用陀螺经纬仪定向。

沿平硐或斜井的几何定向，只需通过斜井或平硐进行经纬仪导线测量和高程测量，可直接将地面系统的坐标和高程传递到井下。

第二节地面近井点与井口水准基点为了建立井上下统一的坐标系统，需要把地面坐标系统中的平面坐标及方向传递到井下，在定向之前，必须在地面井口附近设立作为定向时与垂球线连接的点，叫做连接点。

近井点和井口水准基点时矿山井下测量的基准点。

在建立近井点和井口水准基点时，应满足下列需求：（1）尽可能埋设在便于观测、保存和不受开采影响的地点。

当近井点必须设置于井口附近工业厂房顶时，应保证观测时不受机械震动的影响和便于向井口敷设导线；（2）每个井口附近应设置一个近井点和两个水准基点；（3）近井点至井口的连测导线边线应不超过三个；（4）多井口矿井的近井点应统一合理布置，尽可能使相邻井口的近井点构成导线网中的一个边，或力求间隔的边数最少；（5）为使近井点和井口水准基点免受损坏，在点的周围宜设置保护桩和栅栏或刺网。

第六章 矿井联系测量§6-1 矿井联系测量的目的与任务将矿区地面平面坐标系统和高程系统传递到井下的测量工作，称为联系测量。

将地面平面坐标系统传递到井下的测量工作称平面联系测量，简称定向。

将地面高程系统传递到井下的测量工作称为高程联系测量，简称导人高程。

矿井联系测量的目的就是使地面和井下测量控制网采用同一坐标系统和同一高程系统。

其必要性在于：（1）需要确定地面建筑物、铁路和河湖等与井下采矿巷道之间的相对位置关系。

这种关系一般是用井上下对照图来反映的。

众所周知，由于地下开采而引起的岩层移动，往往波及地面而使建筑物遭受破坏，甚至造成重大事故。

如果采矿工作是在河湖等水体下进行，当地面出现的裂缝与井下的裂隙相通时，河水就有可能经裂缝流人井下而使整个矿井淹没。

因此，我们必须时刻掌握采矿工作是在什么地区的下方进行着，以便采取预防措施。

（2）需要确定相邻矿井的各巷道间及巷道与老塘（采空区）间的相互关系，正确地划定两相邻矿井间的隔离矿柱。

不然，就有可能发生大量涌水及瓦斯涌出，迫使采矿工作停顿，甚至造成重大安全事故。

（3）为解决很多重大工程问题，例如井筒的贯通或相邻矿井间各种巷道的贯通，以及由地面向井下指定的地点开凿小井或打钻孔等等都需要井上下采用同一坐标系统和同一高程系统。

矿井联系测量的仟务在于：(1) 确定井下经纬仪导线起算边的坐标方位角； (2) 确定井下经纬仪导线起算点的平面坐标x 和y ； (3) 确定井下水准基点的高程H 。

前面两项任务是通过矿井定向来完成的；第三个任务是通过导入高程来完成的。

这样就获得了井下平面与高程测量的起算数据。

§6-2 矿井定向的种类与要求矿井定向概括说来可分为两大类：一类是从几何原理出发的几何定向；另一类则是物理特性为基础的物理定向。

1、几何定向分为：(1) 通过平硐或斜井的几何定向；(2) 通过一个立井的几何定向（一井定向） (3) 通过两个立井的几何定向（两井定向） 2、物理定向可分为：(1) 用精密磁性仪器定向； (2）用投向仪定向； (3) 用陀螺经纬仪定向。

2023年 6月上 世界有色金属25测绘技术M apping technology有色金属矿山中竖井联系测量方法探讨钟晓阳（江西铁山垅钨业有限公司，江西　赣州　３４１０００）摘 要：在矿山建设过程中，除了需要兼顾建设阶段的作业任务正常开展之外，还应结合后期的生产运行过程，结合有色金属等物质的开采情况，推动测量管理工作的全面实施。

在现代化矿井的生产能力日益提高的情况下，在采用先进的技术、设备的同时，通过合理的分配和使用，为有色金属矿产的发展提供了广阔的空间支撑。

由于有色金属矿山枢纽测量工作的实施，是整个技术工作系统的一个重要环节，能够对矿业的发展带来良好的促进作用，并且可以有效保障工程的建设质量。

通过科学分配各类资源，保障资源的合理应用，以确保总体操作流程具有安全性与可靠性。

关键词：有色金属；矿山生产；竖井联系测量；方法运用中图分类号：ＴＤ１７ 文献标识码：Ａ 文章编号：１００２－５０６５（２０２３）１１－００２５－３Discussion on the method of shaft connection survey in nonferrous metal minesZHONG Xiao-yang（Ｊｉａｎｇｘｉ　Ｔｉｅｓｈａｎｌｏｎｇ　Ｔｕｎｇｓｔｅｎ　Ｉｎｄｕｓｔｒｙ　Ｃｏ．，　Ｌｔｄ．，Ｇａｎｚｈｏｕ　３４１０００，Ｃｈｉｎａ）Abstract: Ｉｎ　ｔｈｅ　ｐｒｏｃｅｓｓ　ｏｆ　ｍｉｎｅ　ｃｏｎｓｔｒｕｃｔｉｏｎ，　ｉｎ　ａｄｄｉｔｉｏｎ　ｔｏ　ｔａｋｉｎｇ　ｉｎｔｏ　ａｃｃｏｕｎｔ　ｔｈｅ　ｎｏｒｍａｌ　ｄｅｖｅｌｏｐｍｅｎｔ　ｏｆ　ｔｈｅ　ｗｏｒｋ　ｔａｓｋｓ　ｉｎ　ｔｈｅ　ｃｏｎｓｔｒｕｃｔｉｏｎ　ｓｔａｇｅ，　ｉｔ　ｉｓ　ａｌｓｏ　ｎｅｃｅｓｓａｒｙ　ｔｏ　ｐｒｏｍｏｔｅ　ｔｈｅ　ｃｏｍｐｒｅｈｅｎｓｉｖｅ　ｉｍｐｌｅｍｅｎｔａｔｉｏｎ　ｏｆ　ｔｈｅ　ｓｕｒｖｅｙ　ｍａｎａｇｅｍｅｎｔ　ｗｏｒｋ　ｉｎ　ｃｏｍｂｉｎａｔｉｏｎ　ｗｉｔｈ　ｔｈｅ　ｐｒｏｄｕｃｔｉｏｎ　ａｎｄ　ｏｐｅｒａｔｉｏｎ　ｐｒｏｃｅｓｓ　ｉｎ　ｔｈｅ　ｌａｔｅｒ　ｓｔａｇｅ　ａｎｄ　ｔｈｅ　ｍｉｎｉｎｇ　ｓｉｔｕａｔｉｏｎ　ｏｆ　ｎｏｎ－ｆｅｒｒｏｕｓ　ｍｅｔａｌｓ　ａｎｄ　ｏｔｈｅｒ　ｓｕｂｓｔａｎｃｅｓ．　Ｗｉｔｈ　ｔｈｅ　ｉｎｃｒｅａｓｉｎｇ　ｐｒｏｄｕｃｔｉｏｎ　ｃａｐａｃｉｔｙ　ｏｆ　ｍｏｄｅｒｎ　ｃｏａｌ　ｍｉｎｅｓ，　ｗｈｉｌｅ　ａｄｏｐｔｉｎｇ　ａｄｖａｎｃｅｄ　ｔｅｃｈｎｏｌｏｇｙ　ａｎｄ　ｅｑｕｉｐｍｅｎｔ，　ｒｅａｓｏｎａｂｌｅ　ａｌｌｏｃａｔｉｏｎ　ａｎｄ　ｕｓｅ　ｈａｖｅ　ｐｒｏｖｉｄｅｄ　ａ　ｂｒｏａｄ　ｓｐａｃｅ　ｆｏｒ　ｔｈｅ　ｄｅｖｅｌｏｐｍｅｎｔ　ｏｆ　ｎｏｎ－ｆｅｒｒｏｕｓ　ｍｅｔａｌ　ｍｉｎｅｒａｌｓ．　Ａｓ　ｔｈｅ　ｉｍｐｌｅｍｅｎｔａｔｉｏｎ　ｏｆ　ｎｏｎｆｅｒｒｏｕｓ　ｍｅｔａｌ　ｍｉｎｅ　ｈｕｂ　ｓｕｒｖｅｙ　ｉｓ　ａｎ　ｉｍｐｏｒｔａｎｔ　ｐａｒｔ　ｏｆ　ｔｈｅ　ｗｈｏｌｅ　ｔｅｃｈｎｉｃａｌ　ｗｏｒｋ　ｓｙｓｔｅｍ，　ｉｔ　ｃａｎ　ｐｒｏｍｏｔｅ　ｔｈｅ　ｄｅｖｅｌｏｐｍｅｎｔ　ｏｆ　ｍｉｎｉｎｇ　ｉｎｄｕｓｔｒｙ　ａｎｄ　ｅｆｆｅｃｔｉｖｅｌｙ　ｇｕａｒａｎｔｅｅ　ｔｈｅ　ｃｏｎｓｔｒｕｃｔｉｏｎ　ｑｕａｌｉｔｙ　ｏｆ　ｔｈｅ　ｐｒｏｊｅｃｔ．　Ｅｎｓｕｒｅ　ｔｈｅ　ｓａｆｅｔｙ　ａｎｄ　ｒｅｌｉａｂｉｌｉｔｙ　ｏｆ　ｔｈｅ　ｏｖｅｒａｌｌ　ｏｐｅｒａｔｉｏｎ　ｐｒｏｃｅｓｓ　ｂｙ　ｓｃｉｅｎｔｉｆｉｃａｌｌｙ　ａｌｌｏｃａｔｉｎｇ　ｖａｒｉｏｕｓ　ｒｅｓｏｕｒｃｅｓ　ａｎｄ　ｅｎｓｕｒｉｎｇ　ｔｈｅ　ｒｅａｓｏｎａｂｌｅ　ａｐｐｌｉｃａｔｉｏｎ　ｏｆ　ｒｅｓｏｕｒｃｅｓ．Keywords:　Ｎｏｎｆｅｒｒｏｕｓ　ｍｅｔａｌｓ；　Ｍｉｎｅ　ｐｒｏｄｕｃｔｉｏｎ；　Ｓｈａｆｔ　ｃｏｎｎｅｃｔｉｏｎ　ｓｕｒｖｅｙ；　Ｍｅｔｈｏｄ　ａｐｐｌｉｃａｔｉｏｎ收稿日期：２０２３－０３作者简介：钟晓阳，男，生于１９７１年，汉族，江西赣州人，本科，测量工程师，研究方向：矿山地质测量。

专题2：矿山测量的概念、任务与作用近年来，矿山测量是煤矿生产建设及煤矿企业管理工作的基础和重要技术环节，它贯穿于煤矿的地质勘探、规划设计、工程实施、生产管理和闭矿整个过程的始终，其测绘成果是指导矿井生产的重要资料，是指导科学管理与决策、安全生产、抢险救灾、依法生产和维护自身利益的第一手资料。

1、矿山测量的概念在建设和过程中，为矿山的、勘探建设、生产和运营管理以及矿山报废等进行的工作。

2、矿山测量的任务矿山测量的主要任务是为矿山生产提供基础数据(即属性数据和图形数据)，为矿山经济建设服务。

准确的矿山测量工作能够确保矿山各种工程设计按照预期目标顺利施工。

由于矿山的开拓、采准和回采是经常进行的作业，矿山巷道不断延伸，采场不断扩大，作业面的空间位置不断改变，为保证巷道开门位置的正确性及巷道贯通的高精度，及时准确的进行中、腰线标定，能够有效地促进采掘施工质量，减少矿井的安全隐患，促进煤矿安全生产的长远发展。

矿山测量的主要任务具体表现为：（1）建立矿区地面和井下（露天矿）测量控制系统，测绘大比例尺地形图，为煤矿各项测量工作提供起草数据；（2）依据设计文件，进行矿区地面与地下各种工程的施工测量和验收测量；（3）测绘和编制各种采掘工程图和矿图；（4）建立地表、岩层和建筑物变形观测站，进行岩层与地表移动的观测及研究，为留设保护矿柱和安全开采提供可靠资源；（5）参加采矿计划的编制，并对资源利用及生产情况进行监督和检查。

矿山测量的主要内容有：（1）井下平面控制测量井下平面控制测量，是建立井下平面控制系统的测量，在井下建立统一的平面坐标系统，以提供可靠的数据。

（2）井下高程测量井下高程测量，就是通过测定井下各测点高程，建立一个与地面统一的高程系统，确定各种采掘巷道、铜室、车场、矿体等在竖直方向上的位置及相互关系。

（3）矿井联系测量矿井联系测量，是将矿区平面坐标系统和高程系统传递到井下的测量，其目的是使地面和井下测量控制网采用同一坐标系统，其精度将直接影响到矿井生产过程中进行的重大开拓工程的质量，如井下控制测量和贯通测量，所以联系测量工作不容忽视。

第一节联糸测量的作用和任务一、概念联糸测量：将矿区地面平面坐标糸统和當程糸统传递.到井下, 使井上下能采用同一坐标糸统所进行的测量工作。

朕糸测量包括平面朕糸测量和當程朕糸测量，即之向和导入當程二、朕糸测量的目的和任务1、联糸测量的目的: 使地面和井下测量控制网采用同一坐标糸统。

2、联糸测量的任务：(i)井下经纬仪导线起算边的坐标方佞角;C2J确定井下经纬仪导线起算点的平面坐标x和y；(3)确定井下水准基点的當程H。

第二节矿井定向的种类与要求矿井定向概括来说分为两类：厂通过斜井或平啊几何定向定向「或性定向投向仪定向陀螺定向令.-T-第三节地面近井点、井D水准基A ‘笃及井下定向基点的测设-、近井点和井口水准基点的役置要求1J尽可能埋设在便于观测、保存和不受开采影响的地点；2丿每个井口附近应设置一个近井点和两个水准基点；3丿近井点至井口的连测导线边数应不超过三个；二、近井点和井D水准基点的精度要求1,近井网的布设方秦和要求《煤矿测量规程》2,近井点的点佞精度要求*.峠近井点可在矿区三、四等三角网、测边网的基础上，用插网、插点和敷设经纬仪导线（钢尺量距或光电量距丿等方法测设。

近井点的精度，对于测设它的起算点来说，其点佞中谖差不得超过±7cm,后视边方住角中誤差不得超过±10”。

3,井口壽程基点的精度要求井口水准基点的高程精度应满足两相邻井口间进行主要卷道贯通的要求井口水准基点的壽程测量，应按四等水准测量的精度要求测彳殳对于不涉及两井间贯通问题的當程基点的當程精度不受此限制测量嵩程基点的水准路线，可布设成附（闭丿合路线、嵩程网或水准支线。

除水准支线必须往返观测外，其余均可只进行单程测量。

■八■用三角當程测量肘应采用精度不低于J2级的经纬仪测量垂直角，用测距精度为II级的光电测距仪测量边长。

三、利用全球定住糸统CGPSJ测设近井点利用全球定佞糸统进行定伐测量的技术和方法称全球定佞糸统测量，即导航卫星测肘和测距的简称，通常简写为GPS。
