浅谈高速铁路双线空心桥墩的设计摘要:从高速铁路双线空心桥墩的两种常用墩型的比较入手,介绍了双线圆端形空心桥墩和双线矩形空心桥墩各自优缺点及适用范围,归纳了影响桥墩尺寸的主要因素,论述了两种墩型检算不同点及地震检算时柔度系数的选取,总结了墩身设计中的一些规律,阐述了高铁双线空心墩参考图的设计流程及其主要控制点。
关键词:高速铁路、双线空心墩、设计1、概述山区高速铁路建设中,由于曲线半径以及线路纵坡的限制,常需跨越冲沟及U形深谷。
受力性能好、纵横向刚度大又可显著节省圬工的空心墩越来越多地应用于高速铁路高墩工程实践中。
根据墩身截面形状的不同,高速铁路空心桥墩常分为双线圆端形空心墩和双线矩形空心墩。
双线圆端形空心墩,造型流畅,简洁美观,可减少水流冲刷的影响,适用于景观要求高的城市及跨河桥梁(如图1)。
双线矩形空心墩,造型稳重,坚固实用,不利于水流冲刷,适用于对景观要求低的山区旱桥;在工程实践中,为了满足美观要求以及减少水流冲刷的影响,常将矩形空心墩的四个角做成倒圆弧的型式(如图2)。
矩形空心墩较之同刚度的圆端形空心墩具有墩身尺寸较小,圬工量更省,模板倒用率高,较省模板等优点,更适用于山区旱桥的建设。
为了提高工作效率及设计质量,实现标准化设计,通常采用编制通用参考图的办法对桥墩进行系统性设计。
本文拟对高速铁路双线空心桥墩参考图的设计要点进行论述。
结构尺寸的拟定高速铁路桥梁对结构刚度、变形及基础沉降的要求比普通铁路更为严格,同时,还要满足《铁路工程抗震设计规范》GB50111-2006的相关要求。
这样,就要求桥墩纵横向线刚度要适配,墩身水平线刚度过大,地震力会增大,墩身钢筋会增多,造成圬工浪费;若墩身水平线刚度过小,虽节省圬工,但基础配置会很困难,这就要求桥墩设计时要结合以上各个因素进行综合比选。
2.1墩顶尺寸的拟定墩顶外形与梁形有很大关系,高速铁路常匹配箱梁,因箱梁支承中心距一般较小,根据箱梁的构造以及架设特点,墩顶常采用无顶帽设计。
中铁二十局集团有限公司蒙华铁路MHTJ-7标段项目部双线无砟圆端形实体桥墩专项施工方案编制:审核:审批:二O一五年九月八日目录一、编制依据 (3)二、工程概况 (3)三、施工准备 (4)㈠、现场准备 (4)㈡、技术准备 (4)㈢、原材料准备 (4)㈣、劳动力准备 (4)㈤、机械准备 (5)㈥、测量仪器准备 (5)四、施工方案 (6)㈠、进度指标 (6)㈡、施工方案 (6)㈢、施工工艺 (6)1、测量放线 (7)2、设置砂浆找平层 (7)3、墩底凿毛 (7)4、模板施工 (7)5、搭设脚手架 (8)6、钢筋绑扎 (9)7、混凝土浇筑 (10)五、质量保证措施 (11)六、安全保证措施 (12)七、文明施工及环保措施 (13)八、附图 (15)中铁二十局集团有限公司蒙华铁路MHTJ-7标段项目部双线无砟圆端形实体桥墩专项施工方案一、编制依据1.蒙西至华中地区铁路煤运通道工程浩勒报吉至三门峡段施工招标文件、施工图、施工合同等。
2. 新建蒙西至华中地区铁路煤运通道土建工程《指导性施工组织设计》;3.国家和行业现行的设计、施工、验收采用的规范、规则和标准:《客货共线铁路桥涵工程施工技术指南》(TZ203-2008);《铁路桥涵工程施工质量验收标准》(TB10415-2003);《铁路工程测量规范》(TB10101-2009);《铁路工程基本作业施工安全技术规程》(TB10301-2009);4.我单位现场踏勘所了解的资料等。
5.我单位的技术力量、类似工程的施工经验、机械设备、劳动力状况、管理水平及经济效益;二、工程概况蒙华铁路MHTJ-7标共设桥梁11座,其中特大桥1279.32延米/2座;大桥1609.87延米/7座;中桥210.66延米/2座。
2座特大桥分别为:DK345+932.48跨包西铁路特大桥、DK357+881.48延河特大桥。
7座大桥分别为:DK344+116.71小麻沟2#大桥、DK352+667.43杨家沟跨延延高速大桥、DK367+049.57张川河大桥、DK368+361.24王家仓大桥、DK370+500.65前杜家沟大桥、DK376+378.86石公河大桥、DK377+326.24郑庄大桥。

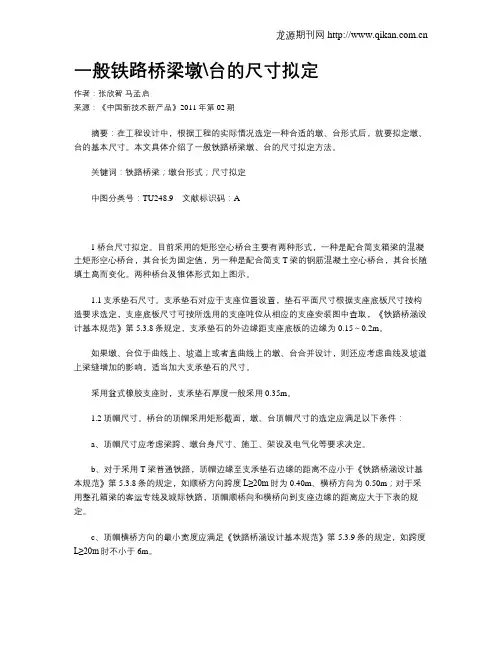

一般铁路桥梁墩\台的尺寸拟定作者:张欣智马孟启来源:《中国新技术新产品》2011年第02期摘要:在工程设计中,根据工程的实际情况选定一种合适的墩、台形式后,就要拟定墩、台的基本尺寸。
本文具体介绍了一般铁路桥梁墩、台的尺寸拟定方法。
关键词:铁路桥梁;墩台形式;尺寸拟定中图分类号:TU248.9文献标识码:A1桥台尺寸拟定。
目前采用的矩形空心桥台主要有两种形式,一种是配合简支箱梁的混凝土矩形空心桥台,其台长为固定值,另一种是配合简支T梁的钢筋混凝土空心桥台,其台长随填土高而变化。
两种桥台及锥体形式如上图示。
1.1支承垫石尺寸。
支承垫石对应于支座位置设置,垫石平面尺寸根据支座底板尺寸按构造要求选定,支座底板尺寸可按所选用的支座吨位从相应的支座安装图中查取,《铁路桥涵设计基本规范》第5.3.8条规定,支承垫石的外边缘距支座底板的边缘为0.15~0.2m。
如果墩、台位于曲线上、坡道上或者直曲线上的墩、台合并设计,则还应考虑曲线及坡道上梁缝增加的影响,适当加大支承垫石的尺寸。
采用盆式橡胶支座时,支承垫石厚度一般采用0.35m。
1.2顶帽尺寸。
桥台的顶帽采用矩形截面,墩、台顶帽尺寸的选定应满足以下条件:a、顶帽尺寸应考虑梁跨、墩台身尺寸、施工、架设及电气化等要求决定。
b、对于采用T梁普通铁路,顶帽边缘至支承垫石边缘的距离不应小于《铁路桥涵设计基本规范》第5.3.8条的规定,如顺桥方向跨度L≥20m时为0.40m、横桥方向为0.50m;对于采用整孔箱梁的客运专线及城际铁路,顶帽顺桥向和横桥向到支座边缘的距离应大于下表的规定。
c、顶帽横桥方向的最小宽度应满足《铁路桥涵设计基本规范》第5.3.9条的规定,如跨度L≥20m时不小于6m。
d、顶帽上设置排水坡,防止表面及支座存水,必要时设置突出墩台身0.1~0.2m的飞檐。
e、顶帽尺寸同时还应满足养护维修和预留更换支座时顶梁的位置。
1.3前墙及托盘尺寸。
前墙顺桥向对应于顶帽选定尺寸,根据构造需要可设置飞檐,也可不设置飞檐,对于目前采用的矩形空心桥台,横桥向采用与后墙等宽。
基础工程课程设计——铁路桥墩桩基础设计指导老师:班级:姓名:学号:目录第一篇设计说明书 (2)第二篇设计计算书 (3)一、收集资料 (3)二、拟定尺寸 (5)三、承台底面形心处的位移计算 (7)四、墩身弹性水平位移δ的计算 (11)五、桩基检算 (13)六、电算结果 (19)第一篇设计说明书1.铁路桥墩桩基础设计中所依据规范有《铁路桥涵地基和基础设计规范》TB1002.5《混凝土结构设计规范》GB50010-2002《铁路桥涵钢筋混凝土和预应力混凝土结构设计规范》TB1002.3-992.铁路桥墩桩基础设计内容及步骤①收集资料②拟定桩的尺寸及桩数③承台底面形心处的位移计算④墩身弹性水平位移计算⑤承载力、位移、稳定性、抗裂性检算及桩身截面配筋设计⑥绘制桩基础布置及桩身钢筋构造图3.设计方案线路为双线、直线、坡度4‰、线间距5m,双块式无碴轨道。
桥跨31.1m,采用桩基础,蹲下设八根桩,设计直径为1.25m,成孔直径为1.28m,钻孔灌注桩,用旋转式钻头,桩身采用C25混凝土,桩长42m,粗砂层为持力层,桩底标高为-8.69m。
地基容许承载力[σ]=644kPa,单桩轴向受压容许承载力[P]=4048.52KN,对于主力加附加力[P]乘以1.2的提高系数。
桩顶和承台连接为主筋伸入式,桩顶深入承台0.1m。
桩身对称布置20根Φ20的光圆钢筋,钢筋总长15m,深入承台0.9m。
箍筋用Φ8@200mm,且沿钢筋笼方向,每隔2m设一道骨架钢筋和定位钢筋,均为Φ18的一级钢。
第二篇设计计算书一、收集资料㈠设计资料1、线路:双线、直线、坡度4‰、线距5m,双块式2无石渣轨道及双侧1.7m人行道,其重量为44.4kN/m。
2、桥跨:等跨L=31.1m无渣桥面单箱单室预应力混凝土梁,梁全长32.6m,梁端缝0.1m。
梁高3m,梁宽13.4m,每孔梁重8530kN,简支箱梁支座中心距梁端距离0.75m,同一桥墩相邻梁支座间距1.6m。
第一章设计说明书1.1铁路桥墩桩基础设计中所依据规范有《铁路桥涵地基和基础设计规范》TB1002.5《混凝土结构设计规范》GB50010-2002《铁路桥涵钢筋混凝土和预应力混凝土结构设计规范》TB1002.3-991.2铁路桥墩桩基础设计内容及步骤(1)综合地层、荷载情况、使用要求、上部结构条件等确定桩基持力层;(3)选择桩材,确定桩的类型、外形尺寸和构造;(4)确定单桩承载力设计值;(5)根据上部结构荷载情况,初步拟定桩的数量和平面布置;(6)根据桩的平面布置,初步拟订承台的轮廓尺寸及承台底标高;(7)单桩竖向承载力验算(8)验算承台结构强度;(9)群桩承载力验算;(10)单桩桩身内力计算;(11)绘制桩的平面、横断面布置图。
1.3设计方案线路为双线、直线、坡度4‰、线间距5m,双块式无碴轨道。
桥跨31.1m,采用桩基础,墩下设八根桩,设计直径为1m,成孔直径为1.05m,钻孔灌注桩,用旋转式钻头,桩身采用C25混凝土,桩长31m,粗砂层为持力层,桩底标高为2.31m。
地基容许承载力[σ]=803.6kPa,单桩轴向受压容许承载力[P]=3683.29KN,对于主力加附加力[P]乘以1.2的提高系数。
建筑材料:支撑垫石、顶帽、托盘采用C40钢筋混凝土,墩身采用C30混凝土,桩身采用C25混凝土。
1.4地质资料墩柱下地层情况及主要物理力学指标如下: 地层号 岩层名称 标 高厚度基本 承载力 (kPa )容重 (kN/m 3)内摩擦角 (°) 1-1耕地36.79~36.290.56018101-2粉砂(中密)36.29~23.3113.020019.5181-3粗砂(中密)23.31~未揭穿40020.522地下水位高程为-50m 。
地层分布情况见图1。
36.7936.2923.31粉 砂33.31粗 砂比例 1:1000图1 地质横断面示意图1.5荷载资料该墩柱与承台布置详见图2。
价值工程0引言随着我国经济的飞速发展,铁路建设如火如荼,城市建设也日新月异。
不可避免的,新建铁路与既有铁路、公路、航道、油气管道等的交叉也越来越普遍。
尤其是新建铁路在引入既有铁路车站时,受现场条件限制,新建线往往以很小角度上跨既有线。
两线夹角、既有线宽度、立交净空等条件,是控制设计方案的关键因素。
新建线小角度斜交上跨既有线常用“小跨度结构+门式墩”及大跨桥梁跨越两种方案。
其中“小跨度结构+门式墩”方案具有结构简单、施工方便、节约投资、上部可采用标准简支梁等优点,应用较为广泛[1][2][3]。
本文结合新建安九铁路孔垄上行联络线特大桥跨既有合九铁路工程实例,研究新建铁路小角度上跨既有线的钢横梁门式墩设计及实施方案。
1工程概况安九铁路孔垄上行联络线上跨既有合九铁路处孔垄上行联络线特大桥位于湖北省黄梅县孔垄镇,桥址位于长江沿岸冲积平原区,地形平缓,地面高程为5~18m 。
桥址范围地层为人工填土、粉质黏土、粉土、粉砂、细砂、中砂、粗砂、细圆砾土及砂岩等。
基本地震动峰值加速度0.05g ,基本地震动反应谱特征周期为0.35s 。
安九铁路孔垄上行联络线为单线Ⅰ级电气化铁路,设计速度目标值为160km/h 。
既有合九铁路为单线Ⅰ级铁路,内燃预留电气化条件。
安九铁路孔垄上行联络线与既有合九线交叉里程为KLSDK2+855.3,距既有孔垄站约3km 。
交叉处既有铁路为路基段,路肩宽度约7.6m ,路基填高为3.5~3.8m 。
由于既有线与新建线交叉角仅为5°,无法采用大跨桥梁一跨跨越,故孔垄上行联络线特大桥58~65号墩设计采用8榀门式墩跨越既有合九铁路,上部结构采用“通桥(2017)2101”系列32m 标准简支梁。
为尽量减少施工过程中对既有合九线的干扰,降低既有合九线运营安全风险,门式墩墩柱基础尽量不侵占既有线路基本体,同时考虑经济性因素,门式墩钢横梁跨度设计为24m 。
平面布置如图1所示。
2方案研究铁路工程中常见的门式墩横梁有预应力混凝土横梁、钢横梁两种形式[3]。
铁路桥墩基础设计(可编辑
1.确定基础类型:根据桥梁所处环境条件和土质情况,选择适合的基
础类型。
常见的基础类型包括桩基、浅基础和深基础。
2.土质勘察和地质资料分析:进行土质勘察和地质资料分析,获取有
关地下水位、土壤类型、土层厚度等信息。
这些数据对基础设计起到了至
关重要的作用。
3.荷载计算:根据桥梁的设计荷载标准,计算出列车荷载、水流冲击、地震力等外部荷载的大小和作用方式。
4.基础尺寸确定:根据荷载计算结果和土壤特性,确定合适的基础尺寸。
基础尺寸的确定包括基础平面形状、所需面积、墩柱形式、锚固长度等。
5.基础槽型设计:根据基础尺寸确定的要求,进行基础槽型设计。
基
础槽型设计主要包括基础底床的形状、墩柱的支撑方式等。
6.基础材料选择:根据桥墩基础设计的要求,选择适合的材料,如混
凝土、钢材等。
材料的选择应与土壤特性和荷载要求相适应。
7.基础施工工艺设计:根据基础类型和设计要求,确定合理的施工工艺。
施工工艺设计要考虑到施工的可行性和经济性。
8.基础施工监测与验收:在基础施工过程中进行监测,以确保施工质
量符合设计要求。
施工结束后,进行基础验收,并编制验收报告。
以上是铁路桥墩基础设计的主要步骤。
在设计过程中,需要综合考虑
桥梁的荷载与土壤的承载能力,以及地震、水流等外部荷载的作用,以确
保桥墩基础的安全性和稳定性。
同时,还需要根据具体情况进行合理的设计优化,以实现经济高效的设计方案。
高速铁路(60+100+60)m连续梁桥墩设计任逵;邹永伟;石鲁宁【摘要】介绍高速铁路(60+100+60) m连续梁桥墩通用图的设计与计算。
【期刊名称】《铁道勘察》【年(卷),期】2016(042)003【总页数】6页(P114-118,119)【关键词】高速铁路;连续梁;桥墩设计;通用图【作者】任逵;邹永伟;石鲁宁【作者单位】中铁工程设计咨询集团有限公司,北京 100055;中铁工程设计咨询集团有限公司,北京 100055;中铁工程设计咨询集团有限公司,北京 100055【正文语种】中文【中图分类】U442.5目前,我国高速铁路运营里程超过1.9万km,位居世界第一。
其中桥梁所占比例大,当跨越高等级公路、铁路、繁忙干道,常用跨度简支梁无法满足跨越条件要求时,应首先考虑预应力混凝土大跨连续梁。
连续梁占桥梁的比重也越来越大。
简支梁桥墩已编制通用图,常用跨度的连续梁桥墩通用图的编制势在必行。
受铁科院委托,对高速铁路(60+100+60) m连续梁桥墩通用图进行设计计算。
设计速度:350 km/h。
线路情况:双线,直、曲线,线间距5.0 m,最小曲线半径5 500 m。
轨道结构形式:无砟轨道。
设计跨度及配合的梁图:(60+100+60) m连续梁,配跨32 m简支梁(如表1)。
支座类型:符合“通桥(2007)8360”、“TJQZ-通桥8361”支座安装尺寸的盆式橡胶支座、球形钢支座。
环境类别及作用等级:一般大气条件下,环境类别为碳化环境,环境作用等级为T2。
设计使用年限:正常使用条件下,桥墩结构设计使用年限为100年。
按桥墩位于无缝线路固定区设计。
桥墩外形和设计墩高范围:墩身外轮廓采用圆端形截面。
为了简化类型,方便使用,固定中墩和活动中墩的墩身尺寸相同。
对于有声屏障、无声屏障等各种工况组合的梁部荷载,本图设计采用相适应的设计条件。
桥墩设计高度:墩全高4~20 m。
本图设计地震动峰值加速度Ag≤0.15 g,地震动反应谱特征周期Tg≤0.55 s。
铁路桥墩及桩基础课程设计一、基本资料及检算要求1.桥跨结构:等跨 L=32m 道碴桥面预应力混凝土梁,梁全长32.6m ,梁缝0.lm ,轨底至梁底高度为2.6m ,轨底至支承垫石高度为3.0m 。
摇轴支座,支座全高0.4m ,支座中心至支承垫石顶面为0.325m 。
