铁路桥梁墩台

铁路工程设计技术手册—桥梁墩台摘要：一、铁路桥梁墩台概述二、铁路桥梁墩台的设计原则三、铁路桥梁墩台的构造及特点四、铁路桥梁墩台的设计方法与步骤五、铁路桥梁墩台的施工与质量控制六、铁路桥梁墩台的安全评估与监测七、发展趋势与展望正文：一、铁路桥梁墩台概述铁路桥梁墩台是指承载铁路桥梁上部结构的关键结构，起着传递荷载、保证轨道稳定和平衡的作用。

桥梁墩台的设计质量直接关系到铁路桥梁的安全、耐久和可靠性。

在我国，铁路桥梁墩台的设计、施工和监测技术不断发展，已形成一套较为完善的技术体系。

二、铁路桥梁墩台的设计原则1.适应性强：桥梁墩台设计应充分考虑地形、地质、水文等环境因素，确保在不同条件下均具有较好的适应性。

2.结构合理：桥梁墩台结构应力求简单、传力路径明确，便于施工和维护。

3.材料经济：在满足强度和耐久性的前提下，选用性价比高的材料，降低工程成本。

4.美观大方：桥梁墩台设计应注重与周边环境协调，体现时代特色。

三、铁路桥梁墩台的构造及特点1.混凝土墩台：为最常见的桥梁墩台类型，具有较好的抗压、抗渗性能。

2.钢筋混凝土墩台：在混凝土墩台基础上增加钢筋，提高抗弯、抗拉强度。

3.石材墩台：适用于地质条件较好的地区，具有较高的抗压强度和耐久性。

4.钢结构墩台：轻便、高强度，适用于大跨度桥梁。

四、铁路桥梁墩台的设计方法与步骤1.搜集资料：包括地形地貌、地质水文、交通状况、工程规模等。

2.确定设计方案：根据工程特点和环境条件，选择合适的墩台类型和结构形式。

3.结构计算：采用数值分析方法，计算墩台在各种荷载作用下的内力、应力和变形。

4.设计优化：根据计算结果，对结构进行优化调整，提高安全性和经济性。

5.编制设计文件：包括设计说明书、图纸、计算书等。

五、铁路桥梁墩台的施工与质量控制1.施工准备：确保施工场地、设备、人员等满足要求。

2.基坑开挖：严格按照设计要求进行，保证基坑稳定和安全。

3.墩台身施工：遵循施工顺序，确保混凝土浇筑质量和钢结构安装精度。

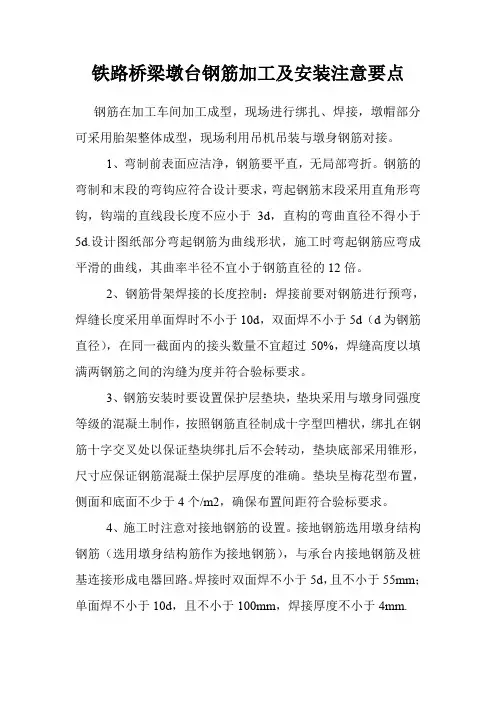

铁路桥梁墩台钢筋加工及安装注意要点
钢筋在加工车间加工成型，现场进行绑扎、焊接，墩帽部分可采用胎架整体成型，现场利用吊机吊装与墩身钢筋对接。

1、弯制前表面应洁净，钢筋要平直，无局部弯折。

钢筋的弯制和末段的弯钩应符合设计要求，弯起钢筋末段采用直角形弯钩，钩端的直线段长度不应小于3d，直构的弯曲直径不得小于5d.设计图纸部分弯起钢筋为曲线形状，施工时弯起钢筋应弯成平滑的曲线，其曲率半径不宜小于钢筋直径的12倍。

2、钢筋骨架焊接的长度控制：焊接前要对钢筋进行预弯，焊缝长度采用单面焊时不小于10d，双面焊不小于5d（d为钢筋直径），在同一截面内的接头数量不宜超过50%，焊缝高度以填满两钢筋之间的沟缝为度并符合验标要求。

3、钢筋安装时要设置保护层垫块，垫块采用与墩身同强度等级的混凝土制作，按照钢筋直径制成十字型凹槽状，绑扎在钢筋十字交叉处以保证垫块绑扎后不会转动，垫块底部采用锥形，尺寸应保证钢筋混凝土保护层厚度的准确。

垫块呈梅花型布置，侧面和底面不少于4个/m2，确保布置间距符合验标要求。

4、施工时注意对接地钢筋的设置。

接地钢筋选用墩身结构钢筋（选用墩身结构筋作为接地钢筋），与承台内接地钢筋及桩基连接形成电器回路。

焊接时双面焊不小于5d，且不小于55mm；单面焊不小于10d，且不小于100mm，焊接厚度不小于4mm.。

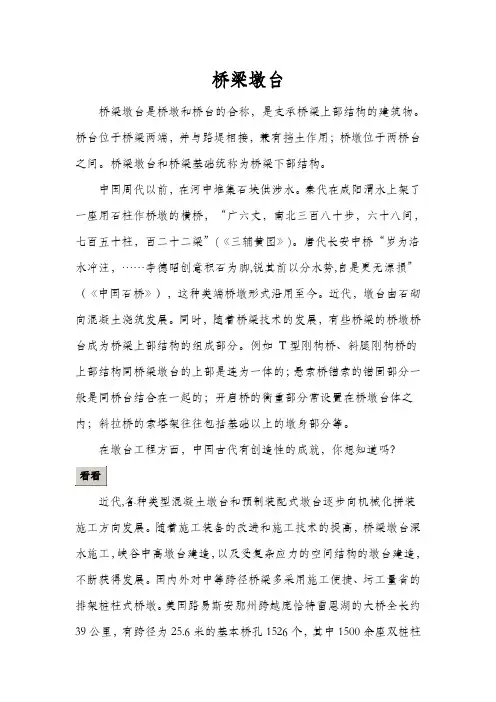

桥梁墩台桥梁墩台是桥墩和桥台的合称，是支承桥梁上部结构的建筑物。

桥台位于桥梁两端，并与路堤相接，兼有挡土作用；桥墩位于两桥台之间。

桥梁墩台和桥梁基础统称为桥梁下部结构。

中国周代以前，在河中堆集石块供涉水。

秦代在咸阳渭水上架了一座用石柱作桥墩的横桥，“广六丈，南北三百八十步，六十八间，七百五十柱，百二十二梁”(《三辅黄图》)。

唐代长安中桥“岁为洛水冲注，……李德昭创意积石为脚,锐其前以分水势,自是更无漂损”（《中国石桥》），这种类端桥墩形式沿用至今。

近代，墩台由石砌向混凝土浇筑发展。

同时，随着桥梁技术的发展，有些桥梁的桥墩桥台成为桥梁上部结构的组成部分。

例如T型刚构桥、斜腿刚构桥的上部结构同桥梁墩台的上部是连为一体的；悬索桥锚索的锚固部分一般是同桥台结合在一起的；开启桥的衡重部分常设置在桥墩台体之内；斜拉桥的索塔架往往包括基础以上的墩身部分等。

在墩台工程方面，中国古代有创造性的成就，你想知道吗？近代,各种类型混凝土墩台和预制装配式墩台逐步向机械化拼装施工方向发展。

随着施工装备的改进和施工技术的提高，桥梁墩台深水施工，峡谷中高墩台建造，以及受复杂应力的空间结构的墩台建造，不断获得发展。

国内外对中等跨径桥梁多采用施工便捷、圬工量省的排架桩柱式桥墩。

美国路易斯安那州跨越庞恰特雷恩湖的大桥全长约39公里，有跨径为25.6米的基本桥孔1526个，其中1500余座双桩柱（直径为1.64米的桩节段用12根预应力钢丝束串联）桥墩在15个月内完成,全桥在26个月内完成,创世界最长桥快速施工的记录。

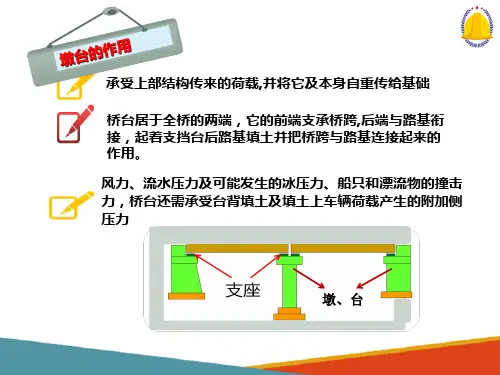

一、桥墩由帽盖（顶帽、墩帽）和墩身组成。

帽盖是桥墩支承桥梁支座或拱脚的部分，其作用是把桥梁上部结构荷载传给墩身，并加强和保护墩身顶部。

桩柱式墩的桩柱靠帽盖联结为整体。

墩身是桥墩承重的主体结构，其作用是把桥梁上部结构荷载传给桥梁基础和地基。

1.实体墩也称重力式墩，依靠自身重量保持稳定的桥墩。

它的整体性和耐久性好。

实体墩的墩身常用抗压强度高的石料砌筑或混凝土浇筑。

高速铁路桥梁墩台施工方案范本一、施工前准备工作1.严格按照设计图纸要求，对施工现场进行勘测，清理工地，确保施工现场的平整，清除杂物和障碍物。

2. 组织必要的劳动力和机械设备，确保施工进度和质量。

3. 安排专业技术人员进行前期施工计划的制定、设计文件审核和施工流程的确认，确保施工方案的合理性和可行性。

4. 制定并实施施工方案管理制度，明确责任与要求。

二、施工方法及步骤1.布置施工现场：按照设计要求，在桥墩和台基位置进行地勘，确定桩基的位置和数量，并进行相应的施工布置。

2.地基处理：根据地质勘探结果，制定地基处理方案。

常见的方法有加固地基、预压桩、钻孔灌注桩等，其中具体方案需要根据实际情况确定。

3.基础施工：进行桥墩的基础施工，包括模板搭设、混凝土浇筑、养护等工序。

其中，模板搭设要注意稳固和平整度，浇筑时要控制混凝土的质量和流动性，养护时间要保证混凝土充分凝固。

4.墩身施工：根据设计要求，搭设墩身模板，进行混凝土浇筑，注意控制浇筑顺序和高度，确保墩身的强度和稳定性。

5.桥台施工：根据设计要求，进行桥台的施工。

包括桥台墩台的模板搭设、混凝土浇筑、养护等。

6.桥台盖梁：根据设计要求，进行桥台盖梁的安装。

包括总体安装方案的确定、吊装计划的制定、吊装设备的准备等。

7.桥梁验收：完成施工后，根据相关标准和要求，进行桥梁的验收。

包括外观质量、结构安全等方面的检查。

三、施工技术与要点1.混凝土质量控制：混凝土是桥梁施工中最重要的材料之一，其质量直接影响桥梁的强度和稳定性。

因此，在施工过程中要严格按照设计要求进行调配、浇筑和养护，确保混凝土的质量。

2.模板选择与搭设：模板是桥梁施工中起支撑和定型作用的重要设备，其选择和搭设直接影响墩台的准确度和质量。

因此，在模板的选择和搭设过程中要注意稳固和平整度，确保墩台的形状和尺寸满足设计要求。

3.安全措施：在施工过程中，要严格按照相关安全规定进行操作，确保施工人员的安全。

如配备专业操作人员，统一佩戴安全帽、安全绳等防护装备，并设置安全警示标志，确保施工现场的安全。

铁路桥梁墩台混凝土浇筑需要注意要点
关于铁路桥梁墩台混凝土浇筑需要注意要点？想要知道答案嘛，下面是中国本店铺本店铺梳理的有关铁路桥梁墩台混凝土浇筑相关内容，基本情况如下：
重视对混凝土的管理工作，加强对原材料的管理，对质量进行严格控制，使用科学的比例使施工质量得到提高，重视养护、浇筑和输送等工作，最终使整个铁路桥梁施工质量得到提高。

混凝土的浇筑是施工过程中最为重要的一个方面。

在混凝土工程施工前，应结合建筑工程的实际情况，编制合理的混凝土浇筑施工方案并对施工人员进行技术交底，使整个浇筑过程有组织、有分工、连续有序的进行，确保混凝土浇筑质量，保证建筑工程整体质量。

余面分层的混凝土浇筑工艺通常适用于结构长度大于厚度三倍的情况下进行浇筑，且浇筑混凝土一次到顶。

混凝土的分层浇筑。

混凝土浇筑应分层进行以使混凝土能够振捣密实，在下层混凝土凝固之前，上层混凝土应浇筑振捣完毕。

混凝土浇筑层的厚度应符合规定
混凝土浇筑工作应尽可能连续作业，如上、下层混凝土浇筑必须间歇，其间歇的最长时间(包括运输、浇筑和间歇的全部延续时间)不得超过规定。

混凝土的施工是需要高度重视的，其对我国建筑行业的健康发展
意义重大。

更多关于“铁路桥梁墩台混凝土浇筑需要注意要点”等建筑方面的知识和建筑施工企业资质，可以登入中国本店铺建设通进行查询。

更多关于建筑行业独家信息，敬请实时关注本店铺微信号。

关注手机本店铺（/），实时了解建筑行业最新动态。

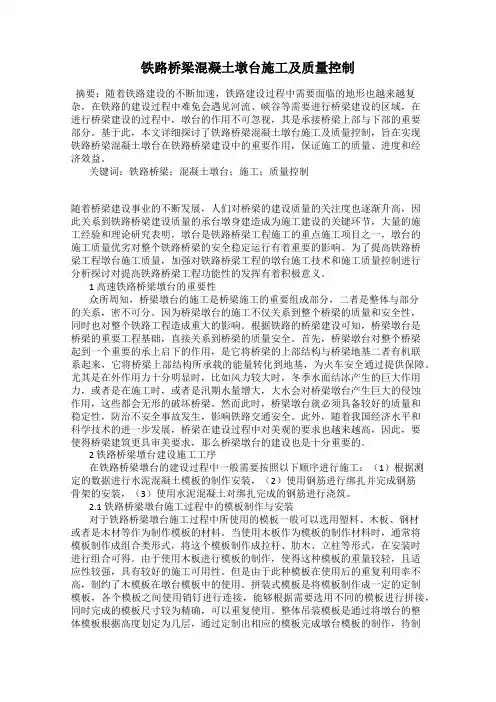

铁路桥梁混凝土墩台施工及质量控制摘要：随着铁路建设的不断加速，铁路建设过程中需要面临的地形也越来越复杂，在铁路的建设过程中难免会遇见河流、峡谷等需要进行桥梁建设的区域，在进行桥梁建设的过程中，墩台的作用不可忽视，其是承接桥梁上部与下部的重要部分。

基于此，本文详细探讨了铁路桥梁混凝土墩台施工及质量控制，旨在实现铁路桥梁混凝土墩台在铁路桥梁建设中的重要作用，保证施工的质量、进度和经济效益。

关键词：铁路桥梁；混凝土墩台；施工；质量控制随着桥梁建设事业的不断发展，人们对桥梁的建设质量的关注度也逐渐升高，因此关系到铁路桥梁建设质量的承台墩身建造成为施工建设的关键环节，大量的施工经验和理论研究表明，墩台是铁路桥梁工程施工的重点施工项目之一，墩台的施工质量优劣对整个铁路桥梁的安全稳定运行有着重要的影响。

为了提高铁路桥梁工程墩台施工质量，加强对铁路桥梁工程的墩台施工技术和施工质量控制进行分析探讨对提高铁路桥梁工程功能性的发挥有着积极意义。

1 高速铁路桥梁墩台的重要性众所周知，桥梁墩台的施工是桥梁施工的重要组成部分，二者是整体与部分的关系，密不可分。

因为桥梁墩台的施工不仅关系到整个桥梁的质量和安全性，同时也对整个铁路工程造成重大的影响。

根据铁路的桥梁建设可知，桥梁墩台是桥梁的重要工程基础，直接关系到桥梁的质量安全。

首先，桥梁墩台对整个桥梁起到一个重要的承上启下的作用，是它将桥梁的上部结构与桥梁地基二者有机联系起来，它将桥梁上部结构所承载的能量转化到地基，为火车安全通过提供保障。

尤其是在外作用力十分明显时，比如风力较大时，冬季水面结冰产生的巨大作用力，或者是在施工时，或者是汛期水量增大，大水会对桥梁墩台产生巨大的侵蚀作用，这些都会无形的破坏桥梁。

然而此时，桥梁墩台就必须具备较好的质量和稳定性，防治不安全事故发生，影响铁路交通安全。

此外，随着我国经济水平和科学技术的进一步发展，桥梁在建设过程中对美观的要求也越来越高，因此，要使得桥梁建筑更具审美要求，那么桥梁墩台的建设也是十分重要的。

铁路工程设计技术手册—桥梁墩台铁路工程设计技术手册——桥梁墩台桥梁墩台是铁路桥梁的重要组成部分，其设计对于确保桥梁的稳定和安全具有关键的作用。

本文将从桥梁墩台的概念和分类、设计原则和过程，以及设计中需要考虑的重要因素等方面进行详细阐述。

一、桥梁墩台的概念和分类桥梁墩台是桥梁上支撑桥面的塔状结构，用于承受桥面荷载传递到地基上。

根据其结构形式和布置方式的不同，桥梁墩台可以分为不同的类型。

常见的桥梁墩台类型有：独立墩、直承式墩、斜承式墩和桁梁墩台等。

其中，独立墩是最常见的类型，其单独独立于桥梁中间，并通过桥面梁连接起来。

二、设计原则和过程1.强度和稳定性原则：桥梁墩台的设计需要保证其足够的强度和稳定性，以承受桥面荷载的作用。

通常采用的方法是通过分析墩台在受力状态下的位移和应力分布，选择适当的材料和断面形状，并设计合理的支座系统和抗震措施。

2.经济性原则：在满足强度和稳定性要求的前提下，尽可能减小墩台的材料消耗和施工成本。

为了达到这一目标，可以采用创新的设计方案，如采用节能环保的材料，优化墩台的形状和尺寸，合理设置节流孔、水利和电力设备等。

3.可维护性原则：考虑到桥梁墩台在使用过程中可能出现的损坏和需要维修的情况，设计时应充分考虑墩台的可维护性。

主要包括方便检修和维修的设计要求，如设置检修口、通风设备和腐蚀防护等。

桥梁墩台的设计过程通常包括以下步骤：1.收集相关资料和数据，如地质勘探资料、地形地貌图和桥梁荷载信息等。

2.进行设计方案的选择和确定，包括墩台的类型、布置形式和基础类型。

3.进行结构分析和计算，包括墩台的荷载计算、强度计算和稳定性计算等。

4.进行墩台结构的细化设计，包括墩台的材料选择、梁、柱和墩台连接的设计等。

5.进行施工图设计和墩台施工方案编制，包括墩台的施工序列、施工材料和施工工艺等。

三、设计中需要考虑的因素1.地质条件：地质条件是桥梁墩台设计中需要充分考虑的重要因素之一。

不同的地质条件会对墩台的基础选型和设计产生重要影响。

铁路工程设计技术手册—桥梁墩台桥梁墩台是铁路工程中的重要组成部分，用于支撑铁路桥梁的结构。

它承担着对桥梁的稳定性和安全性的重要保障作用。

随着铁路工程的不断发展，桥梁墩台设计技术也在不断进步和完善。

本文将从桥梁墩台的定义、结构类型、设计要点和施工技术等方面进行详细的介绍。

首先，桥梁墩台是指铁路桥梁的支撑结构，它位于桥梁上方的桥墩和桥面之间，承受来自列车荷载和自重的力。

桥梁墩台的主要作用是通过传递荷载到桥墩和地基上，使桥梁保持稳定和安全。

根据桥梁墩台的不同形式和结构，可以分为简单墩台、复杂墩台、特殊墩台等多种类型。

在桥梁墩台的设计中，需要考虑以下几个关键要点。

首先是荷载计算。

设计师需要根据所设计铁路线路的运营条件和行车速度，计算出列车的荷载。

然后根据荷载分布和作用点位置确定墩台的尺寸和支座位置。

其次是稳定性分析。

设计师需要对墩台进行静力和动力稳定性分析，确保墩台在各种荷载情况下都能保持稳定。

此外还需考虑墩台的地震稳定性，特别是对于地震频发地区的铁路工程来说，更需要进行地震设计和分析。

在桥梁墩台的施工过程中，需要控制以下几个重要方面。

首先是施工基坑的开挖和土方支护。

由于桥梁墩台的施工需要进行大量的土方开挖工作，因此需要合理安排基坑的开挖顺序和防止基坑坍塌。

其次是混凝土浇筑和养护。

混凝土浇筑是桥梁墩台施工过程中的关键环节，需要确保混凝土的质量和施工速度。

同时，还需要科学安排养护时间和方法，以保证混凝土的强度和耐久性。

另外，还需要注意墩台的连接方式和施工精度，确保墩台的整体稳定和连续性。

总结起来，桥梁墩台在铁路工程中起着重要的作用。

它不仅支撑桥梁结构，还承担着对桥梁的稳定性和安全性的保障作用。

在桥梁墩台的设计中，需要考虑荷载计算、稳定性分析和地震设计等关键要点。

在施工过程中，需要控制基坑开挖、混凝土浇筑和连接方式等方面。

通过科学合理的设计和施工，可以确保桥梁墩台的稳定性和可靠性，为铁路工程提供良好的基础设施。

浅析铁路桥梁工程中墩台施工的质量控制措施摘要：铁路桥梁工程中墩台的施工对铁路桥梁工程的整体质量有着重要的影响，提升铁路桥梁墩台的施工的质量，能够有效的提升铁路桥梁的工程质量，确保铁路运输的行车安全。

本文介绍了铁路桥梁工程中墩台施工的注意事项和质量控制措施，并提出了完善墩台施工质量控制的有效方法。

关键词：铁路桥梁工程；墩台施工；质量控制；措施铁路桥梁工程的施工当中，桥梁墩台的施工质量对桥梁整体结构的稳定性有着直接的影响。

加强墩台施工过程中质量控制的力度，完善墩台施工的质量控制措施，对保障铁路的行车安全，促进我国铁路运输行业的快速发展有着重要的作用。

1.铁路桥梁工程墩台施工的概念和注意事项铁路桥梁工程是铁路工程的重要组成部分，其的质量直接关系着铁路的正常通行。

而桥梁的墩台又是铁路桥梁工程基础，也是影响桥梁质量的关键环节。

在墩台施工中，采取有效的质量控制措施，能够明显的提高铁路桥梁墩台的强度和耐久度，保证桥梁结构的稳固，对确保桥梁的正常使用，维护铁路的行车安全有着重要的意义。

桥梁的墩台是桥梁的基础结构，能够承受桥梁上部的荷载并将其传递给桥梁的地基基础，是连接桥梁上部结构与桥梁地基的关键部分。

桥梁的墩台在日常使用的过程中，除了要承受上部的荷载之外，还要受到风力、水力及冬季冰面产生的压力，尤其是在凌汛发生时，流水裹挟的大体积冰块对桥梁的墩台有着强烈的侵蚀作用。

此外，随时可能发生的船只碰撞和水中漂流物的撞击也会对桥梁墩台产生一定的冲击。

而在施工进行的过程中，桥梁墩台还需要承受施工时产生的临时荷载。

因此，桥梁墩台需要具备良好的结构强度与稳定车性，以确保墩台不会因无法承受荷载的作用而发生转动、移位或结构变形，威胁到桥梁的正常通车。

另外，为了保持桥梁整体造型的美观，我国在桥梁墩台的外形也有了一定的改观，由以往粗大的结构转变为更加轻薄的造型，这种转变在美化了桥梁整体外形的同时，也对施工的质量提出了更高的要求。

由于铁路施工的工程量大，跨度广，因此，在铁路桥梁的建设过程中，势必会面对各种复杂地形，如何有效的控制复杂地形下的桥梁墩台的施工质量，从而有效地提升桥梁建设的工程质量，是铁路桥梁修建中面临的重要问题。

铁路工程设计技术手册—桥梁墩台摘要：1.铁路工程设计技术手册—桥梁墩台简介2.桥梁墩台的类型和构造3.桥梁墩台的设计原则和考虑因素4.桥梁墩台的施工技术和质量控制5.桥梁墩台的维护和管理正文：铁路工程设计技术手册—桥梁墩台是铁路工程设计中非常重要的一个环节。

桥梁墩台作为铁路桥梁的基础部分，承担着支撑桥梁和承受列车荷载的重要任务。

因此，了解桥梁墩台的类型和构造对于铁路工程设计至关重要。

桥梁墩台的类型和构造主要有以下几种：1.重力式墩台：这种墩台主要依靠自身的重量来承受荷载，常用于中小跨度的桥梁。

2.轻型墩台：这种墩台采用钢筋混凝土结构，具有轻便、经济的特点，常用于高跨度桥梁。

3.悬臂式墩台：这种墩台在桥梁的两侧伸出悬臂，用于支撑桥梁，常用于大跨度和超长跨度桥梁。

4.框架式墩台：这种墩台由多个框架组成，具有较好的承载能力和稳定性，常用于大型桥梁。

在设计桥梁墩台时，需要考虑以下因素：1.荷载：包括列车荷载、风力荷载、地震荷载等。

2.地形地貌：包括地形高差、地貌类型等。

3.地质条件：包括土壤类型、土壤承载力、地下水位等。

4.气候条件：包括温度、湿度、降雨量等。

桥梁墩台的施工技术和质量控制也是非常重要的环节。

在施工过程中，需要严格按照设计要求和施工标准进行操作，确保施工质量和安全。

在质量控制方面，需要进行严格的质量检查和验收，确保桥梁墩台的质量符合设计要求。

最后，桥梁墩台的维护和管理也是必不可少的。

对于已经投入使用的桥梁墩台，需要定期进行检查和维护，确保其安全可靠。

对于损坏的桥梁墩台，需要及时进行维修和加固，确保铁路桥梁的安全运行。

总之，铁路工程设计技术手册—桥梁墩台是铁路工程设计中的重要环节。

般铁路桥梁墩台的尺寸拟定1桥台尺寸拟定。

目前采用的矩形空心桥台主要有两种形式，一种是配合简支箱梁的混凝土矩形空心桥台，其台长为固定值，另一种是配合简支T 梁的钢筋混凝土空心桥台，其台长随填土高而变化。

两种桥台及锥体形式如上图示。

1.1支承垫石尺寸。

支承垫石对应于支座位置设置，垫石平面尺寸根据支座底板尺寸按构造要求选定，支座底板尺寸可按所选用的支座吨位从相应的支座安装图中查取，《铁路桥涵设计基本规范》第5.3.8 条规定，支承垫石的外边缘距支座底板的边缘为0.15 〜0.2m。

如果墩、台位于曲线上、坡道上或者直曲线上的墩、台合并设计，则还应考虑曲线及坡道上梁缝增加的影响，适当加大支承垫石的尺寸。

采用盆式橡胶支座时，支承垫石厚度一般采用0.35m。

1.2顶帽尺寸。

桥台的顶帽采用矩形截面，墩、台顶帽尺寸的选定应满足以下条件：a、顶帽尺寸应考虑梁跨、墩台身尺寸、施工、架设及电气化等要求决定。

b对于采用T梁普通铁路，顶帽边缘至支承垫石边缘的距离不应小于《铁路桥涵设计基本规范》第5.3.8 条的规定，如顺桥方向跨度L>20m时为0.40m、横桥方向为0.50m；对于采用整孔箱梁的客运专线及城际铁路，顶帽顺桥向和横桥向到支座边缘的距离应大于下表的规定。

C、顶帽横桥方向的最小宽度应满足《铁路桥涵设计基本规范》第539条的规定，如跨度L>20m时不小于6md、顶帽上设置排水坡，防止表面及支座存水，必要时设置突出墩台身0.1〜0.2m的飞檐。

e、顶帽尺寸同时还应满足养护维修和预留更换支座时顶梁的位置。

1.3前墙及托盘尺寸。

前墙顺桥向对应于顶帽选定尺寸，根据构造需要可设置飞檐，也可不设置飞檐，对于目前采用的矩形空心桥台，横桥向采用与后墙等宽。

如果顶帽横桥向尺寸较宽，则在顶帽下设托盘与前墙连接，托盘顺桥向与前墙等长，横桥向与前墙等宽，横桥向斜率不小于1：1 ，采用托盘形式时，一般需要设置飞檐。

1.4后墙尺寸。
