实验二戴维南定理一、实验目的验证戴维南定理，了解等效电路的概念二、实验器材1．1台型号为RTDG－3A或RTDG－4B 的电工技术实验台2．1个型号为RTDG－08的的实验电路板，含有可变电阻箱3．1块型号为RTDG－02的戴维南定理实验电路板4．1台型号为RTT01－2 直流电压／电流表5．1块型号为UT70A 的数字万用表6．1个1kΩ的电位器三、实验内容验证戴维南定理，即验证：任何一个有源二端网络，都可以用一个电压源和电阻的串联电路来等效替代，其中电压源的大小等于有源二端网络在端口处的开路电压U OC，串联电阻等于将有源二端网络转变为无源二端网络后在端口处的等效电阻R O。
四、实验原理图I10图2－1 被测有源二端网络L图2－2 戴维南等效电路五、实验过程（1）在实验台左侧面闭合实验台总电源开关。
（2）在实验台正面电源控制区按下启动按键。
（3）打开实验台上恒压源和恒流源的电源开关，按照实验电路要求设定合适的电源输出粗调档位，调节恒压源输出旋纽并用直流电压表监测，使输出电压数值为U s=12V；调节恒流源的输出旋纽，使输出电流数值为I s=10mA。
（4）在实验台上放好一台编号为RTDG—02的实验挂箱，戴维南定理实验电路在挂箱的中部。
（5）按照实验电路图2-1连线。
把网络端口处的开关向右接至A、B端口处。
按照图中的位置分别将电压源和电流源接入实验电路。
（6）用直流电压表和直流毫安表在含源二端网络的端口A、B处分别测量含源二端网络的开路电压U oc（开关接至右侧，不接负载电阻）和短路电流I sc（开关接至左侧短路处），将测量结果记入表2—1中。
（7）按照表2—1中的测量数据，计算二端网络的等效电阻R o，将计算结果记入表2—1中。
（8）在含源二端网络的端口A、B处接入可调电阻箱R L，按照表2—2设定R L的电阻值，用直流电压表和直流毫安表分别测量出与其相对应的电压U AB和电流I AB，将测量结果记入表2—2中。
实验四戴维南定理一、实验目的1、验证戴维南定理2、测定线性有源一端口网络的外特性和戴维南等效电路的外特性。
二、实验原理戴维南定理指出：任何一个线性有源一端口网络，对于外电路而言，总可以用一个理想电压源和电阻的串联形式来代替，理想电压源的电玉等于原一端口的开路电压Uoc，其电阻（又称等效内阻）等于网络中所有独立源置零时的入端等效电阻Req，见图4－1。
图4－ 1 图4- 21、开路电压的测量方法方法一：直接测量法。
当有源二端网络的等效内阻Req与电压表的内阻Rv相比可以忽略不计时，可以直接用电压表测量开路电压。
方法二：补偿法。
其测量电路如图4－2所示，E为高精度的标准电压源，R为标准分压电阻箱，G为高灵敏度的检流计。
调节电阻箱的分压比，c、d两端的电压随之改变，当Ucd=Uab 时，流过检流计G的电流为零，因此Uab＝Ucd =[R2/（R1+ R2）]E＝KE式中 K= R2/（R1+ R2）为电阻箱的分压比。
根据标准电压E 和分压比Κ就可求得开路电压Uab,因为电路平衡时I G= 0，不消耗电能，所以此法测量精度较高。
2、等效电阻Req的测量方法对于已知的线性有源一端口网络，其入端等效电Req可以从原网络计算得出，也可以通过实验测出，下面介绍几种测量方法：方法一：将有源二端网络中的独立源都去掉，在ab端外加一已知电压U，测量一端口的总电流I总则等效电阻Req= U/I总实际的电压源和电流源具有一定的内阻，它并不能与电源本身分开，因此在去掉电源的同时，也把电源的内阻去掉了，无法将电源内阻保留下来，这将影响测量精度，因而这种方法只适用于电压源内阻较小和电流源内阻较大的情况。
方法二：测量ab端的开路电压Uoc及短路电流Isc则等效电阻Req= Uoc/Isc这种方法适用于ab端等效电阻Req较大，而短路电流不超过额定值的情形，否则有损坏电源的危险。
图4 – 3 图 4－4方法三：两次电压测量法测量电路如图4－3所示，第一次测量ab端的开路Uoc，第二次在ab端接一已知电阻RL （负载电阻），测量此时a、b端的负载电压U，则a、b端的等效电阻Req为：Req =[（Uoc/ U）-1]RL第三种方法克服了第一和第二种方法的缺点和局限性，在实际测量中常被采用。

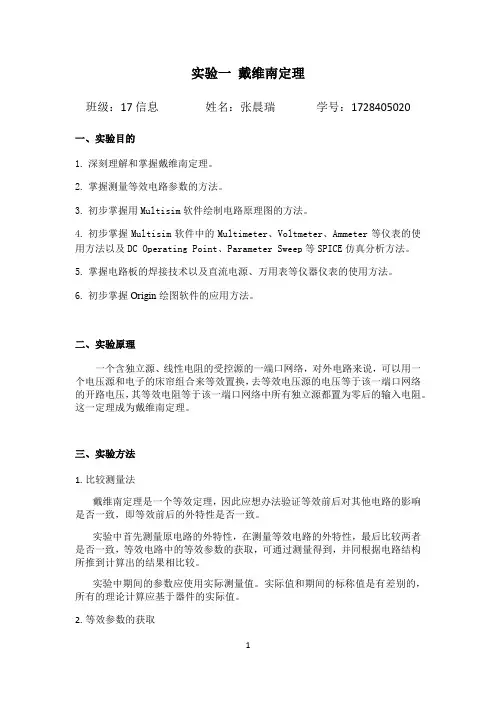

实验一戴维南定理班级：17信息姓名：张晨瑞学号：1728405020一、实验目的1.深刻理解和掌握戴维南定理。
2.掌握测量等效电路参数的方法。
3.初步掌握用Multisim软件绘制电路原理图的方法。
4.初步掌握Multisim软件中的Multimeter、Voltmeter、Ammeter等仪表的使用方法以及DC Operating Point、Parameter Sweep等SPICE仿真分析方法。
5.掌握电路板的焊接技术以及直流电源、万用表等仪器仪表的使用方法。
6.初步掌握Origin绘图软件的应用方法。
二、实验原理一个含独立源、线性电阻的受控源的一端口网络，对外电路来说，可以用一个电压源和电子的床帘组合来等效置换，去等效电压源的电压等于该一端口网络的开路电压，其等效电阻等于该一端口网络中所有独立源都置为零后的输入电阻。
这一定理成为戴维南定理。
三、实验方法1.比较测量法戴维南定理是一个等效定理，因此应想办法验证等效前后对其他电路的影响是否一致，即等效前后的外特性是否一致。
实验中首先测量原电路的外特性，在测量等效电路的外特性，最后比较两者是否一致，等效电路中的等效参数的获取，可通过测量得到，并同根据电路结构所推到计算出的结果相比较。
实验中期间的参数应使用实际测量值。
实际值和期间的标称值是有差别的，所有的理论计算应基于器件的实际值。
2.等效参数的获取等效电压Uoc：直接测量被测电路的开路电压，该电压就是等效电压。
等效电阻Ro：将电路中所有电压源短路，所有电流源开路，使用万用表阻挡测量。
3.测量点个数以及间距的选取测试过程中测量的点个数以及间距的选取与测量特性和形状有关。
对于直线特性，应使测量间距尽量平均，对于非线性特性应在变化陡峭处多测些点。
测量的目的是为了用有限的点描述曲线的整体形状和细节特征。
因此应注意测试过程中测量的点个数以及间距的选取。
为了比较完整地反映特性和形状，一般选取10个以上的测量点。
戴维南定理验证归纳总结戴维南定理（Davidson's Theorem）是一个在算法设计和图论中广泛应用的重要理论。
它是由著名计算机科学家戴维南（Davidson）提出的，并被证明具有广泛的适用性和有效性。
在本文中，我们将对戴维南定理进行验证，并对其进行归纳总结。
1. 戴维南定理的基本概念戴维南定理是关于有向图中是否存在一个环的问题。
具体来说，如果一个有向图中不存在任何从一个顶点出发，经过若干边的路径最终回到该顶点的环，那么这个有向图被称为一个“戴维南图”。
戴维南定理则指出，一个有向图是戴维南图等价于这个有向图的特征矩阵可以通过最优化调整，使得其主对角线都是非负的。
2. 验证戴维南定理为了验证戴维南定理的正确性，我们可以按照以下步骤进行：步骤一：根据给定的有向图，绘制其特征矩阵。
步骤二：检查特征矩阵中是否存在负数元素。
如果存在负数元素，则进行第三步；如果不存在负数元素，则该有向图是一个戴维南图。
步骤三：通过最优化调整特征矩阵，使得其主对角线上的元素都变为非负数。
步骤四：再次检查特征矩阵中是否还存在负数元素。
如果存在负数元素，则该有向图不是一个戴维南图；如果不存在负数元素，则该有向图是一个戴维南图。
通过以上步骤的验证过程，我们可以得出结论，从而验证戴维南定理的正确性。
3. 戴维南定理的应用戴维南定理在算法设计和图论中有着广泛的应用。
它提供了一种有效的方法来判断一个有向图是否存在环，从而可以在许多实际问题中得到应用。
例如，在任务调度中，通过验证某个任务调度图是否是一个戴维南图，可以判断该任务调度是否存在死循环等问题，从而保证任务调度的正确性和可行性。
此外，戴维南定理还在电路设计和网络优化等领域有着重要的应用。
通过验证电路图或网络拓扑图是否是一个戴维南图，可以有效地避免电路或网络中出现环路问题，提高系统的可靠性和性能。
4. 归纳总结通过对戴维南定理的验证过程和应用分析，我们可以得出以下结论：（1）戴维南定理是一个有效的方法来判断一个有向图是否存在环。

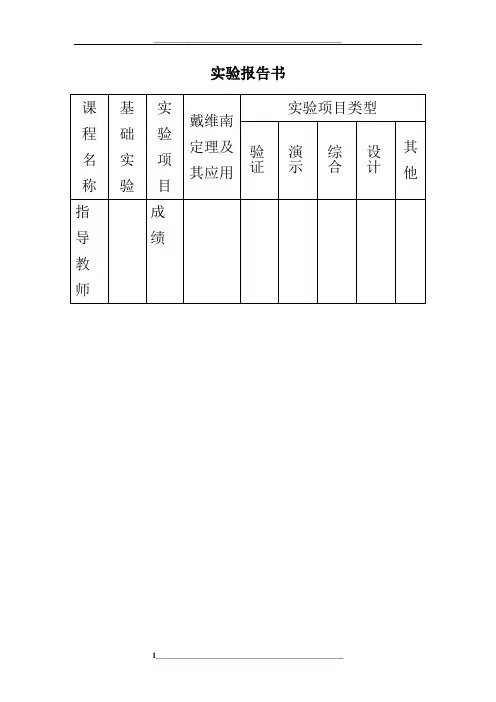

戴维南定理实验报告（通用3篇）个人实验报告篇一一、问题的提出：九年义务教育英语新教材的使用，打破了老一套的教学模式，变应试教育为素质教育，旨在通过听说读写的训练，使学生获得英语的基础知识和为交际初步运用英语的能力，初中英语开设活动课的实验报告。
要想实现这一目的，教师需在教学过程中，加大听说读写的力度，增加语言实践，尽可能多地为学生创造语言实践的机会和环境。
这些任务的完成，单单依靠课堂教学活动是远远不够的。
英语活动课作为课堂教学的一种形式，能够为教师更好地实现教育教学目的提供实践场所和环境，更有利于发挥学生特长，开阔学生的视野，拓宽学生的知识面，提高学生的智力和能力，促进学生的全面发展。
基于上述情况，在县教研室的指导下，我们从1994年秋季开始，在我校着手进行了开设英语活动课的研究。
二、实验的目的和原则：实验目的：创设语言环境，为实现交际而初步运用英语，英语论文《初中英语开设活动课的实验报告》。
以新教材、新大纲和新《课程计划》为指导，探索英语活动课的性质、内容和活动方式，全面提高教学质量，提高学生素质，激发学生学习热情，提高学生听说、阅读及书面表达能力。
实验原则：1.注重基础知识和能力培养相结合的原则。
活动课是对阶段教学活动效果的展示，它被作为常规教学的范畴，但又有别于普通课堂教学活动。
它主要以培养学生为交际运用英语的能力为目的，也必须为课堂教学服务。
2.注重知识的趣味性和实践性，注意发挥学生的特长。
开展活动课，是让学生在乐中学、乐中思、乐中用，让有才华的学生有展示自己的场所，让他们体验到学英语的乐趣，感受到所学知识的使用价值。
3.注重学生的认识水平和活动课编排体系相适应的原则。
初中学生的心理、生理发展既不同于少儿期，也不同于高中时期，对他们的要求不能过高，活动课程知识的选编一定要适应学生的认识规律、知识结构和英语语言的实际水平。
三、实验的主要做法：认真学习大纲教材，挖掘知识交叉点，确立活动课实施进度。
戴维南定理教案演示文稿课件第一章：戴维南定理概述1.1 戴维南定理的定义解释戴维南定理的概念和基本原理强调戴维南定理在电路分析中的应用1.2 戴维南定理的基本原理介绍戴维南定理的基本原理和推导过程通过示例电路图演示戴维南定理的应用1.3 戴维南定理的应用范围讨论戴维南定理适用的电路类型和条件解释戴维南定理在实际电路中的应用限制第二章：戴维南定理的证明2.1 戴维南定理的数学证明详细解释戴维南定理的数学推导过程使用公式和定理来证明戴维南定理的正确性2.2 戴维南定理的实验验证介绍实验设备和实验步骤通过实验结果验证戴维南定理的实际有效性第三章：戴维南定理在电路分析中的应用3.1 戴维南定理在电路分析中的基本步骤介绍使用戴维南定理分析电路的基本步骤强调戴维南定理在电路分析中的优势和特点3.2 戴维南定理在复杂电路分析中的应用分析复杂电路图并使用戴维南定理进行简化展示戴维南定理在解决实际电路问题中的应用第四章：戴维南定理的扩展与应用4.1 戴维南定理的扩展定理介绍戴维南定理的扩展形式和相关定理解释扩展定理在电路分析中的应用和意义4.2 戴维南定理在其他领域的应用探讨戴维南定理在其他工程领域中的应用强调戴维南定理在电力系统分析和信号处理中的应用价值第五章：戴维南定理的实践应用案例分析5.1 戴维南定理在电路设计中的应用案例分析实际电路设计中使用戴维南定理的案例强调戴维南定理在电路优化和性能分析中的作用5.2 戴维南定理在故障诊断中的应用案例介绍使用戴维南定理进行电路故障诊断的案例讨论戴维南定理在故障检测和定位中的优势和限制第六章：戴维南定理在交流电路中的应用6.1 交流电路中的戴维南定理解释戴维南定理在交流电路中的应用强调戴维南定理在交流电路分析中的优势和特点6.2 戴维南定理在交流电路分析中的应用实例分析实际交流电路图并使用戴维南定理进行简化展示戴维南定理在解决交流电路问题中的应用第七章：戴维南定理在非线性电路中的应用7.1 非线性电路中的戴维南定理解释戴维南定理在非线性电路中的应用强调戴维南定理在非线性电路分析中的优势和特点7.2 戴维南定理在非线性电路分析中的应用实例分析实际非线性电路图并使用戴维南定理进行简化展示戴维南定理在解决非线性电路问题中的应用第八章：戴维南定理在多级放大电路中的应用8.1 多级放大电路中的戴维南定理解释戴维南定理在多级放大电路中的应用强调戴维南定理在多级放大电路分析中的优势和特点8.2 戴维南定理在多级放大电路分析中的应用实例分析实际多级放大电路图并使用戴维南定理进行简化展示戴维南定理在解决多级放大电路问题中的应用第九章：戴维南定理在电力系统中的应用9.1 电力系统中的戴维南定理解释戴维南定理在电力系统中的应用强调戴维南定理在电力系统分析中的优势和特点9.2 戴维南定理在电力系统分析中的应用实例分析实际电力电路图并使用戴维南定理进行简化展示戴维南定理在解决电力系统问题中的应用强调戴维南定理在电路分析中的重要性10.2 戴维南定理的展望探讨戴维南定理在未来的发展趋势和应用前景提出戴维南定理在电路分析和工程实践中的潜在研究方向重点和难点解析六、交流电路中的戴维南定理：在这一章节中，理解戴维南定理在交流电路中的应用是关键。
戴维南定理经典例题解析
戴维南定理是数论中的一个重要定理，它给出了一种判断一个整数是否为素数的方法。
该定理由英国数学家戴维南于1950年提出。
戴维南定理的表述为：如果一个整数N能够表示为N=a^2+b^2，其中a和b均为整数，那么N是素数的充分必要条件是N不能被4整除。
下面我们来看一个经典的例题解析。
例题：判断整数13是否为素数。
解析：根据戴维南定理，我们需要找到两个整数a和b，使得
13=a^2+b^2。
我们可以尝试不同的a和b的取值来验证。
当a=1时，b=3。
则13=1^2+3^2，符合定理的要求。
再来看另一个例子，当a=2时，b=3。
则13=2^2+3^2，依然符合定理的要求。
根据戴维南定理，我们得到13不能被4整除，因此13是素数。
总结：通过戴维南定理，我们可以判断一个整数是否为素数。
这个定理的证明较为复杂，需要使用到其他数学定理和方法。
在实际应用中，我们可以利用该定理来简化素数的判断过程。

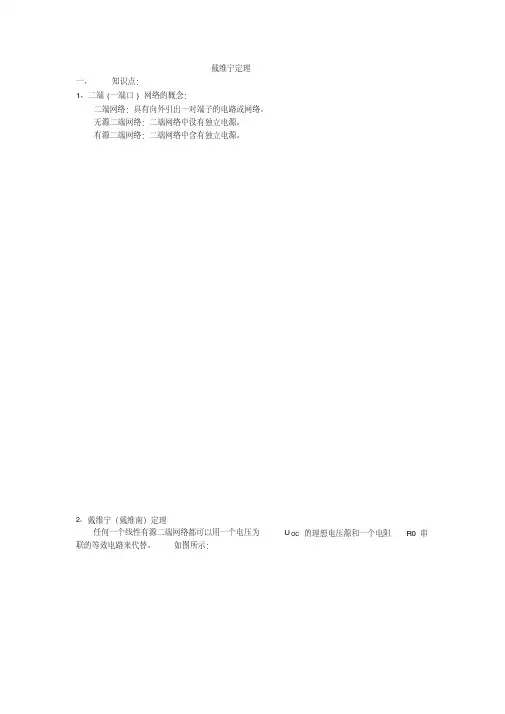

戴维宁定理
一、知识点：
1、二端(一端口) 网络的概念：
二端网络：具有向外引出一对端子的电路或网络。
无源二端网络：二端网络中没有独立电源。
有源二端网络：二端网络中含有独立电源。

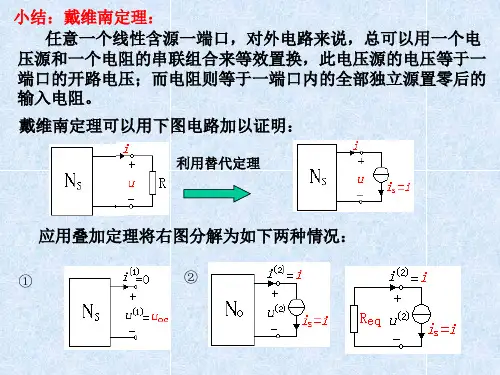

2、戴维宁（戴维南）定理
任何一个线性有源二端网络都可以用一个电压为U OC的理想电压源和一个电阻R0串联的等效电路来代替。
如图所示：
等效电路的电压U OC是有源二端网络的开路电压，即将负载R L断开后 a 、b两端之间的电压。
等效电路的电阻R0是有源二端网络中所有独立电源均置零（理想电压源用短路代替，理想电流源用开路代替）后, 所得到的无源二端网络 a 、b两端之间的等效电阻。
二、 例题：应用戴维南定理解题： 戴维南定理的解题步骤：
1.把电路划分为待求支路和有源二端网络两部分，如图1中的虚线。
2.断开待求支路，形成有源二端网络（要画图），求有源二端网络的开路电压UOC 。
3.将有源二端网络内的电源置零，保留其内阻（要画图），求网络的入端等效电阻Rab 。
4.画出有源二端网络的等效电压源，其电压源电压US=UOC （此时要注意电源的极性），内阻R0=Rab 。
5.将待求支路接到等效电压源上，利用欧姆定律求电流。
例1：电路如图，已知U 1=40V ，U 2=20V ，R 1=R 2=4Ω，R 3=13 Ω，试用戴维宁定理求电流I 3。
解：(1) 断开待求支路求开路电压U OC
U OC = U 2 + I R 2 = 20 +2.5 ⨯ 4 = 30V
或： U OC = U 1 – I R 1 = 40 –2.5 ⨯ 4 = 30V U OC 也可用叠加原理等其它方法求。
(2) 求等效电阻R 0
将所有独立电源置零（理想电压源用短路代替，理想电流源用开路代替）
(3) 画出等效电路求电流I 3
例2：试求电流 I 1
A 5.24420
402121
=+-=+-=R R U U I Ω=+⨯=22
1210R R R R R A 21323030OC 3=+=+=R R U
I
解：(1) 断开待求支路求开路电压U OC
U OC = 10 – 3 ⨯ 1 = 7V
(2) 求等效电阻R0
R0 =3 Ω
(3) 画出等效电路求电流I3
解得：I1 = 1. 4 A 【例3】用戴维南定理计算图中的支路电流I3。
解：①等效电源的电动势E可由图1-58(b)求得
于是
或
②等效电源的内阻R O可由图1-58(c)求得
因此
3Ω
+ _
2Ω
a
b
I1
7V
③对a和b两端讲，R1和R2是并联的，由图1-58(a)可等效于图1-58(d)。
所以
【例4】电路如图所示，R=2.5KΩ，试用戴维南定理求电阻R中的电流I。
解：图1-59(a)的电路可等效为图1-59(b)的电路。
将a、b间开路，求等效电源的电动势E，即开路电压U ab0。
应用结点电压法求a、b间开路时a和b两点的电位，即
将a、b间开路，求等效电源的内阻R0
R0=3KΩ//6KΩ+2KΩ//1KΩ//2KΩ=2.5KΩ
求电阻R中的电流I
三、应用戴维宁定理应注意的问题:
应用戴维南定理必须注意：
①戴维南定理只对外电路等效，对内电路不等效。
也就是说，不可应用该定理求出等效电源电动势和内阻之后，又返回来求原电路(即有源二端网络内部电路)的电流和功率。
②应用戴维南定理进行分析和计算时，如果待求支路后的有源二端网络仍为复杂电路，可再次运用戴维南定理，直至成为简单电路。
③使用戴维南定理的条件是二端网络必须是线性的，待求支路可以是线性或非线性的。
线性电路指的是含有电阻、电容、电感这些基本元件的电路；非线性电路指的是含有二极管、三极管、稳压管、逻辑电路元件等这些的电路。
当满足上述条件时，无论是直流电路还是交
流电路，只要是求解复杂电路中某一支路电流、电压或功率的问题，就可以使用戴维南定理。
四、练习题：
1、用戴维南定理求图中5Ω电阻中的电流I ，并画出戴维南等效电路
2、试用戴维南定理计算图示电路中3欧电阻中的电流I.（-35/31（A ）)
3、试用戴维南定理计算图示电路中6欧电阻中的电流I 。
（0.75A ）
4、如图中已知US1=140V US2=90V R1=20欧姆 R2=5欧姆 R3=6欧姆，用戴维宁定律计算电流 I 3 值 （10A ）
5、计算图示电路中的电流I 。
(用戴维南定理求解)（2A ）
- 20V +
题3图
7、计算图示电路中的电流I。
(用戴维南定理求解)
（1.6A）
7、用戴维南定理计算图中的支路电流I3。
（10A）
8、电路如图所示，R=2.5KΩ，试用戴维南定理求电阻R中的电流I。
（0.35 mA）
9、用戴维南定理求下图所示电路中的电流I（2A）。
