钢结构防火涂料涂层厚度检查

钢结构防火涂料检测项随着钢结构建筑的不断增加，安全性和防火等问题也备受关注。

其中，钢结构防火涂料检测项是一个非常重要的项目，可以确保钢结构建筑的安全性和防火性能。

钢结构防火涂料是一种特殊的涂料，通常采用无机防火涂料、有机防火涂料和钢结构防腐涂料。

这些涂料的特点是防腐、防水、隔热、防火和耐候性能好。

但是，由于使用环境和时间的影响，钢结构防火涂料的性能会受到影响，因此需要进行定期的检测。

下面是钢结构防火涂料检测的步骤：1. 检测前的准备工作在进行钢结构防火涂料检测前，需要进行一系列准备工作。

首先，检测前需要了解涂料的种类、涂布方式和施工要求等信息。

其次，在检测前需要对待测涂料的表面进行处理，如去除灰尘、油污和脱落的涂料等。

最后，选择合适的检测仪器和设备，如断口显微镜、电子显微镜和热分析仪等。

2. 涂层厚度测试涂层厚度是一个重要的参数，可以直接影响钢结构的防火性能。

在进行涂层厚度测试时，需要根据涂料的特性和设计要求，选择合适的测试方法和仪器，并严格按照测试规程进行操作。

3. 表面形态分析通过表面形态分析可以了解涂层的密实度、粘附力、涂布均匀性和抗老化性等性能。

一般的表面形态分析方法包括目测法、显微镜法、电子显微镜法和红外光谱法等。

4. 防火性能测试防火性能测试是涂料检测中最关键的环节之一。

通过防火性能测试，可以了解涂料的防火等级和燃烧性能，对于确保钢结构安全非常重要。

常用的防火性能测试方法包括燃烧性能测试、热传导率测试和烟气密度测试等。

总体来说，钢结构防火涂料检测项是一个复杂的工作，需要专业的人员和设备进行操作。

通过定期的检测，可以及时发现和修复钢结构防火涂料存在的问题，确保钢结构建筑的安全性和防火性能。

防火涂料检验报告防火涂料检验报告一、检验背景本报告旨在针对防火涂料的性能进行全面的检测和评估，以确保其符合相关国家标准和客户要求。

该防火涂料由某公司生产并提供，用于钢结构建筑的防火保护。

二、检验目的通过对该防火涂料的各项性能指标进行检测，判断其是否具备优良的防火性能、耐候性能和环保性能，为建筑物的安全提供保障。

三、检验方法1.外观检查：观察防火涂料是否平整、光滑，有无气泡、开裂等缺陷。

2.厚度检测：采用测厚仪测量防火涂料的涂层厚度，以评估其是否符合设计要求。

3.附着力检测：通过划格试验和拉拔试验，检测防火涂料与基材的附着力。

4.耐火性能测试：在专业实验室进行耐火试验，以评估防火涂料的耐火极限及性能。

5.环保性能检测：对防火涂料中的有害物质进行检测，以确保其符合国家环保标准。

四、检验结果1.外观检查：防火涂料表面平整、光滑，无气泡、开裂等缺陷。

2.厚度检测：实测厚度为2.5mm，符合设计要求的2.0mm～3.0mm范围。

3.附着力检测：划格试验和拉拔试验均表明，防火涂料与基材的附着力良好。

4.耐火性能测试：经过专业实验室的耐火试验，该防火涂料的耐火极限达到4小时，符合国家相关标准。

5.环保性能检测：经检测，该防火涂料中的有害物质含量低于国家标准，具有较好的环保性能。

五、结论根据以上检验结果，该防火涂料在外观、厚度、附着力、耐火性能和环保性能方面均表现出色，符合相关国家标准和客户要求。

因此，可以认为该防火涂料是可靠的建筑防火保护材料。

六、建议与展望1.建议：在实际施工过程中，应严格按照产品说明书和施工规范进行操作，以确保防火涂料的施工质量和使用效果。

同时，对涂装完成的钢结构进行定期检查和维护，确保其长期保持良好的防火性能。

2.展望：随着技术的不断进步和市场需求的变化，防火涂料行业将面临更多的挑战和机遇。

未来，防火涂料企业应加大科技研发力度，提高产品技术含量和品质水平；同时，关注绿色环保和可持续发展趋势，开发更加环保、高效的防火涂料产品。

有限责任公司钢结构防火涂层厚度作业指导书编号：HHR/ZD-02编制：现场检测室审批：年月日钢结构防火涂层厚度作业指导书1、适用范围本指导书适用于一般工业与民用建筑工程结构中钢结构防火涂层厚度的检测。

2、依据标准GB/T 50621-2010《钢结构现场检测技术标准》。

GB 50205-2001《钢结构工程施工质量验收规范》。

CECS 24：90《钢结构防火涂料应用技术规范》3、仪器设备和人员的要求3.1 钢结构检测所用的仪器、设备和量具应有产品合格证、计量检定机构出具的有效期内的检定(校准)证书，仪器设备的精度应满足检测项目的要求。

检测所用检测试剂应标明生产日期和有效期，并应具有产品合格证和使用说明书。

3.2 对防火涂层的厚度可采用探针和卡尺进行检测，用于检测的卡尺尾部应有可外伸的窄片。

测量设备的量程应大于被测的防火涂层厚度。

3.3 检测设备的分辨率不应低于0.5mm。

3.4 检测人员应经过培训取得上岗资格；从事钢结构无损检测的人员应按现行国家标准《无损检测人员资格鉴定与认证》GB/T 9445进行相应级别的培训、考核，并持有相应考核机构颁发的资格证书。

3.5 取得不同无损检测方法的各技术等级人员不得从事于该方法和技术等级以外的无损检测工作。

3.6 现场检测工作应由两名或两名以上检测人员承担。

4、检测钢结构防火涂层厚度时，基本要求4.1 现场调查宜包括下列工作内容：1 收集被检测钢结构的设计图纸、设计文件、设计变更、施工记录、施工验收和工程地质勘察报告等资料；2 调查被检测钢结构现状，环境条件，使用期间是否已进行过检测或维修加固情况以及用途与荷载等变更情况；3 向有关人员进行调查；4 进一步明确委托的检测目的和具体要求；4.2 检测项目应根据现场调查情况确定，并应制定相应的检测方案。

检测方案宜包括下列主要内容：1 概况，主要包括设计依据、结构形式、建筑面积、总层数，设计、施工及监理单位，建造年代等；2 检测目的或委托方的检测要求；3 检测依据，主要包括检测所依据的标准及有关的技术资料等；4 检测项目和选用的检测方法以及检测数量；5 检测人员和仪器设备情况；6 检测工作进度计划；7 所需要委托方与检测单位的配合工作；8 检测中的安全措施；9 检测中的环境措施。

1 总则1.0.1 为贯彻落实国家有关建筑设计防火规范和技术标准，规范钢结构防火涂料的施工和验收工作，减少火灾危害，维护消防安全，特制订本规范。

1.0.2 本规范规定了钢结构防火涂料的施工要求和竣工验收等内容。

本规范适用于建筑物和构筑物钢结构防火涂料的施工和验收。

1.0.3 钢结构防火涂料的施工和验收，除遵守本规范外，尚应遵守国家有关标准和规定。

2 钢结构防火涂料施工要求2.1 一般规定2.1.1 钢结构防火涂料工程应由具有相应资质的施工单位或生产单位进行施工。

2.1.2 进入施工现场的各种钢结构防火涂料产品，应具有生产厂家提供的型式认可证书、型式检验报告、产品合格证、产品说明书、施工工艺等技术资料。

2.1.3 施工前，钢结构表面应除锈，并根据使用要求确定防锈处理。

除锈和防锈处理应符合现行国家有关规定。

2.1.4 钢结构表面的粉尘、油污等应清除干净，其连接处的缝隙应用防火涂料或其他防火材料补堵平后方可施工。

2.1.5 防火涂料宜在室内装修之前和不被后继工程所损坏的条件下进行施工。

在养护期内的涂层，应防止雨淋、水冲、脏物污染和磕碰。

2.1.6 钢结构防火涂料施工的环境温度和相对湿度应符合涂料产品说明书的要求。

若无要求时，水性涂料施工过程中和涂层干燥固化前，环境温度宜保持在5至38℃，溶剂型涂料宜保持在-5至38℃。

相对湿度不宜大于90%，空气应流通。

当气温过低、、雨天或构件表面有结露时，不宜作业。

5m/s风速大于2.1.7 在涂料施工前应根据工程的结构及现场条件提出具体可行的施工组织设计方案，并按施工单位质量手册、程序文件、作业指导书的规定和生产厂家的涂料施工工艺进行施工。

2.1.8 用测厚仪测量构件涂层厚度时，测量点应均匀布置，对线状构件如钢梁、钢柱等每延米测量点数不应少于两点；对面状构件如钢板等每平方米测量点数不应少于五点。

2.1.9 在施工中必须对全部过程，包括隐蔽工程部位情况作出详细记录。

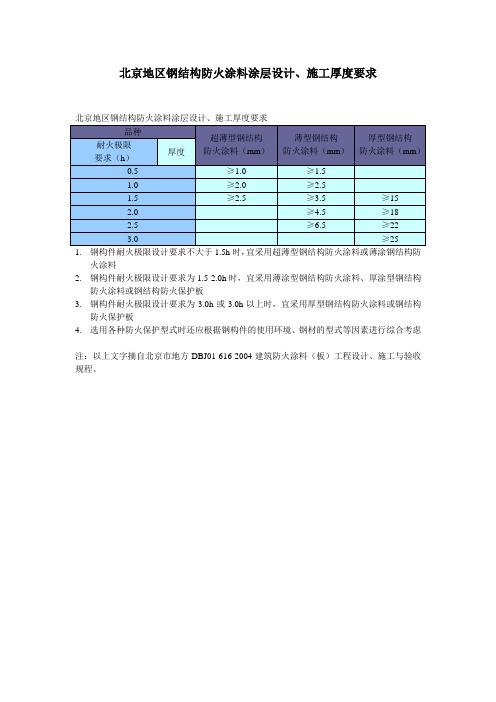

北京地区钢结构防火涂料涂层设计、施工厚度要求
1.钢构件耐火极限设计要求不大于1.5h时，宜采用超薄型钢结构防火涂料或薄涂钢结构防
火涂料
2.钢构件耐火极限设计要求为1.5-2.0h时，宜采用薄涂型钢结构防火涂料、厚涂型钢结构
防火涂料或钢结构防火保护板
3.钢构件耐火极限设计要求为3.0h或3.0h以上时，宜采用厚型钢结构防火涂料或钢结构
防火保护板
4.选用各种防火保护型式时还应根据钢构件的使用环境、钢材的型式等因素进行综合考虑
注：以上文字摘自北京市地方DBJ01-616-2004建筑防火涂料（板）工程设计、施工与验收规程。

作业指导书批准人：颁布日期：实施日期：审核：编写：目录1适用范围 (3)2检测目的 (3)3应用标准 (3)4仪器设备 (3)5收集资料 (3)6现场检测 (4)7检测过程中注意事项 (4)8检测报告 (5)钢结构涂层厚度1适用范围本作业指导书适用于钢结构的防腐涂料（油漆类）涂装和防火涂料涂装工程的检测。

2检测目的钢结构涂层厚度3应用标准GB/T 50344-2004《建筑结构检测技术标准》GB 50205-2001《钢结构工程施工质量验收规范》CECS24《钢结构防火涂料应用技术规程》4仪器设备涂层厚度测定仪，测针，钢尺5收集资料现场检测前，需要收集以下资料：(1)工程名称及设计、施工、监理和建设单位名称；(2)结构或构件名称、外形尺寸、数量；(3)相关设计图纸、施工记录；(4)检测原因。

6现场检测不同类型涂料的涂层厚度，分别采用下列方法检测：(1).漆膜厚度，用漆膜测厚仪检测，抽检构件的数量不应少于GB/T 50344-2004《建筑结构检测技术标准》表3.3.13中A类检测样本的最小容量，也不应少于3件；每件测5处，每处的数值为3个相距50mm的测点干漆膜厚度的平均值。

（2）.对薄型防火涂料涂层厚度，采用涂层厚度测定仪检测，检测方法应符合《钢结构防火涂料应用技术规程》CECS24的规定，按同类构件数抽查10%，且均不应少于3件。

（3）.对厚型防火涂料涂层厚度，采用测针和钢尺检测，量测方法应符合《钢结构防火涂料应用技术规程》CECS24的规定。

涂层的厚度值和偏差值应按GB 50205-2001《钢结构工程施工质量验收规范》的规定进行评定。

7检测过程中注意事项7. 1操作过程中仪器要轻拿轻放，严格按照仪器操作规程检测。

7.2检测人员在检测过程中要注意安全，戴好安全帽。

尤其在检测等较高位置的结构或构件时，必须保证爬梯等辅助工具的稳固安全。

7.3检测过程要做到文明施测。

8检测报告报告包括以下内容：1 委托单位2 建筑工程概况3 设计单位、施工单位及监理单位名称4 检测项目、检测方法及依据标准5 抽样方案及数量6 检测日期，报告日期7 检测项目的主要分类检测数据和汇总结果；检测结果、检测结论；8 主检、审核和批准人员的签名。

钢结构防火涂料的检测方法（试验方法）录入：佚名来源：网络收集发表时间：2006-5-22 浏览次数:100试验方法1 取样抽样、检查和试验所需样品的采取，除另有规定外，应按GB3186的规定进行。

2 试验条件除另有规定外，防火涂料涂层的制板及理化性能试验均应在GB9278规定的标准条件下进行。

3 试板的制备涂料的干燥时间、初期干燥抗裂性、粘结强度、耐水性和耐冻融循性等项试验的试板按3.1、3.2和3.3条规定进行制备。

其他各项试验的试样（件）分别按相应的试验方法规定制备。

3．1 试板尺寸与数量试验用的试板尺寸和数量见表2。

表2项目B类涂料用试板H类涂料用试板尺寸，mm 数量，件尺寸，mm 数量，件干燥时间初期干燥抗裂性颜色与外观粘结强度耐水性耐冻融循环性150x7x6~10300x150x6~10150x70x6~1070x70x10150x70x6~10150x70x6~10 321534 150x70x6~10300x150x6~10150x70x6~1070x70x10150x70x6~10150x70x6~10 3215343．2 底材及预处理采用A钢板作底材。

使用前，应采用钢铲、钢刷等工具清除锈迹，涂二道防锈漆。

3．3 试板的涂覆与放置按涂料产品的施涂工艺要求，进行涂覆制板。

B类涂料试板的涂层厚度为3~4mm，H类涂料试板的涂层厚度为8~10mm。

达到规定厚度后，应适当抹平和修边，保证均匀平整。

涂好的试板涂层面向上水平放置在试验台上干燥养护，有水泥成分的涂料养护期28d，无水泥成分的涂料养护期10d，其温湿度条件按5.2条规定。

4 在容器中的状态打开贮存涂料的容器盖，用搅拌器搅拌容器内的试样，或按规定的比例调配双组份涂料的试样，观察涂料是否均匀，有无结块。

5干燥时间将本标准5.3条制作的试板，按GB/T 1728中指触法进行。

6 初期干燥抗裂性将本标准5.3条制作的试板，按GB 9779中的5.5条进行。

防火涂料目前分两种,一种是油性的;另一种是水性,比较常用的是水性防火涂料，根据现行标准规范GB14907-2002《钢结构防火涂料》规定，主要分为3类，厚型，薄型以及超薄型，即2±0.2mm、5±0.2 mm和25±2mm三个标准涂层厚度。

厚型:涂层厚度在7-45mm，厚型防火涂料属于非膨胀型钢结构防火涂料,一般由:粘结剂、无机耐火保温材料、助剂等组成。

涂层遇火不膨胀,通过自身的隔热性能提高被保护构件的耐火时间。

与其他类型的钢结构防火涂料相比，除了具有水溶性防火涂料的一些优点之外，由于它从基料到大多数添加剂都是无机物，因此成本低廉。

该类钢结构防火涂料施工一般采用喷涂，多应用在耐火极限要求2h以上的室内钢结构上。

但这类产品由于涂层厚，外观装饰性相对较差。

薄型:涂层厚度在3-7mm的防火涂料，标准应该是:2.5小时耐火极限，涂料厚度是4.9mm; 2.0小时耐火极限，涂料厚度是3.5mm; 1.5小时耐火极限厚度是涂料1.75mm; 1.0小时耐火极限，涂料厚度是1.17mm，该类涂料受火时能膨胀发泡，以膨胀发泡所形成的耐火隔热层延缓钢材的升温，保护钢构件。

这类钢结构涂料一般是用合适的乳胶聚合物作基料，再配以阻燃剂、添加剂等组成。

对这类防火涂料，要求选用的乳液聚合物必须对钢基材具有良好附着力、耐久性和耐水性。

该涂料一般分为底层(隔热层)和面层(装饰层)，其装饰性比厚涂型好，施工采用喷涂，一般使用在耐火极限要求不超过2h的建筑钢结构上。

超薄型:涂层厚度小于3mm的防火涂料，装饰效果较好，高温时能膨胀发泡，耐火极限一般在2 h以内的钢结构防火涂料。

这类防火涂料受火时膨胀发泡，形成致密的防火隔热层，是近几年发展起来的新品种。

它可采用喷涂、刷涂或辊涂施工，一般使用在要求耐火极限2h以内的建筑钢结构上。

与厚涂型和薄涂型钢结构防火涂料相比，超薄型膨胀钢结构防火涂料黏度更细、涂层更薄、施工方便、装饰性更好。

钢结构防火涂料涂层厚度检测标准钢结构防火涂料涂层厚度是保护钢结构不受火灾侵害的重要措施之一，涂层厚度的准确测定对于钢结构的安全性和防火效果具有重要意义。

为此，制定一份针对钢结构防火涂料涂层厚度检测的标准十分必要。

一、标准的目的和适用范围该标准的目的是为了保证钢结构防火涂料涂层厚度检测的准确性和一致性，以确保钢结构防火效果的可靠性。

适用于所有钢结构防火涂料涂层的厚度测定，包括但不限于建筑物、桥梁、石化装置等各类钢结构。

二、术语和定义2.1 钢结构防火涂料：指应用于钢结构表面的一种防火保护涂料，具有良好的耐火性能和隔热性能。

2.2 涂层厚度检测：指通过合适的方法和仪器测量钢结构防火涂料的实际涂层厚度。

三、检测方法3.1 磁性涂层厚度计法：采用磁性涂层厚度计可以非破坏性地测量防火涂料的厚度。

在工作过程中应遵循仪器使用说明，确保测量结果准确可靠。

3.2 验收样块法：在钢结构上事先涂刷一层已知厚度的防火涂料，形成验收样块。

通过测量验收样块的厚度，可以间接推测实际防火涂料的涂层厚度，并进行校验和调整。

四、检测标准4.1 建筑物钢结构：涂层厚度应满足设计要求，一般大于或等于设计厚度的80%。

涂层厚度应在设计和施工过程中进行测量，并将测量结果记录在相关的施工文件中。

4.2 桥梁钢结构：涂层厚度应根据桥梁所在环境的要求进行确定，并应满足相应的技术规范和标准要求。

工程施工过程中应进行随机抽样检测，并将测量结果记录在相关的施工文件中。

4.3 石化装置钢结构：涂层厚度应符合相关技术规范和标准的要求，并应在施工过程中进行严格控制和检验。

所有的涂层厚度检测结果应及时汇总和记录，以备日后的复查和维护使用。

五、检测结果评定5.1 检测结果应与设计或规范要求进行对比，判断涂层厚度是否满足要求。

5.2 如果测量结果与设计要求不符，应及时进行补充涂装和修复施工，并重新进行涂层厚度的测量。

5.3 检测结果应进行记录，并作为后续施工和维护的依据。
