涂层厚度检测1适用范围本作业指导书适⽤于快速⽆损地测量导磁材料表⾯上⾮导磁覆盖层厚度。
例如：铁和钢上的铜、锌、镉、铬镀层和油漆层等。
2 检测时标准GB/T 4956-2003 《磁性基体上⾮磁性覆盖层覆盖层厚度测量磁性法》；GB/T 18226-2015 《公路交通⼯程钢构件防腐技术条件》；GB/T 31439.1-2015 《 波形梁钢护栏第1部分两波形梁钢护栏》。
GB 50205-2001 《钢结构⼯程施⼯质量验收规范》GB/T 50621-2010 《钢结构现场检测技术标准》3仪器设备HCC-24型磁阻法测厚仪。
4检测目的检测道路交通安全设施涂层厚度值满⾜《磁性基体上⾮磁性覆盖层覆盖层厚度测量磁性法》GB/T 4956-2003规范和设计图纸要求。
检测钢结构⼯程施⼯涂层厚度值满⾜《钢结构⼯程施⼯质量验收规范》GB 50205-2001规范和设计图纸要求。
5资料收集1⼯程名称、钢构件表⾯保护层材料和⼯艺分类及相应图纸；2建设、设计、施⼯及监理单位名称。
6现场检测6.1抽查频率6.1.1波形梁钢护栏每公⾥抽查不少于1处；6.1.2波形梁钢护栏每处测不少于5点；6.1.3钢结构中按构件数抽查10%，且同类构件不应少于3件。
6.2技术指标依据GB/T 18226-2015《公路交通⼯程钢构件防腐技术条件》，所检的波形梁护栏镀层厚度值检测值应在规范要求允许偏差范围内或符合设计要求。
依据GB 50205-2001《钢结构⼯程施⼯质量验收规范》，涂料、涂装遍数、涂层厚度均应符合设计要求。
当设计对涂层厚度⽆要求时，涂层⼲漆膜总厚度：室外应为150um，室内应为125um，其允许偏差应为-25um。
每遍涂层⼲漆膜厚度的允许偏差为-5um。
依据GB/T 50621-2010《钢结构现场检测技术标准》，每处3个测点的涂层厚度平均值不应⼩于设计厚度的85%，同⼀构件上的15个测点的涂层厚度平均值不应⼩于设计厚度。
（首页）
共页第页委托单位报告编号
工程名称检测编号
样品名称样品数量
工程部位规格型号
建设单位委托人
施工单位联系电话
生产厂家检测性质
监理单位见证人
检测类别委托日期
样品状态抽样数量
抽样人员抽样基数
抽样地点检测日期
检测场所地址检测环境
检测设备
检测项目
检测依据
检测结论
批准：审核：主检：检测单位检测专用章（盖章）
签发日期：年月日
（附页）
共页第页工程名称报告编号
检测依据检测编号
检测项目技术要求
检测结果
单项
结论构件
名称
设计
厚度
（mm）
测点
编号
测点平均值
（μm）
测点总平均值
（μm）
允许偏差
（μm）
钢结构防腐涂层厚
度1 2 3 4 5 1 2 3 4 5 1 2 3 4 5 1 2 3 4 5 1 2 3 4 5
检测说明
钢结构防腐涂料涂层厚度检测原始记录
共页第页工程名称检测编号
样品状态检测日期
规格型号检测环境
检测依据
设备名称
设备编号
设备状态
检测内容
检测项目构件名称
设计
厚度
（μm）
测点
编号
测点单个值
（μm）
测点平均值
（μm）
测点总平均值
（μm）
允许偏差
（μm）
钢结构防腐涂层厚
度1 2 3 1 2 3 1 2 3 1 2 3 1 2 3
检测说明
校核：主检：。
钢结构报验资料内容在建筑工程中，钢结构的应用越来越广泛。
为了确保钢结构的施工质量和安全，需要进行严格的报验程序。
钢结构报验资料是工程验收的重要依据，它反映了钢结构施工的全过程和质量状况。
下面我们就来详细了解一下钢结构报验资料的具体内容。
一、工程开工报告工程开工报告是钢结构工程开始施工的重要文件。
它包括工程名称、地点、建设单位、施工单位、监理单位等基本信息，以及工程的开工日期、计划竣工日期、施工许可证编号等。
同时，还需要阐述工程的施工准备情况，如施工图纸会审、施工组织设计编制、施工人员和设备的到位情况等。
二、施工组织设计（方案）施工组织设计是指导钢结构施工的纲领性文件。
它应包括工程概况、施工部署、施工进度计划、施工准备与资源配置计划、主要施工方法、质量保证措施、安全保证措施、环境保护措施等内容。
施工组织设计需要经过施工单位技术负责人审批，并报监理单位审核同意。
三、原材料质量证明文件1、钢材钢材是钢结构的主要材料，其质量直接影响钢结构的强度和稳定性。
钢材的质量证明文件应包括钢材的生产厂家、规格型号、炉批号、化学成分、力学性能等检测报告。
同时，还需要提供钢材的质量证明书和商检报告（如有进口钢材）。
2、焊接材料焊接材料的质量对钢结构的焊接质量至关重要。
焊接材料的质量证明文件应包括焊条、焊丝、焊剂的生产厂家、规格型号、化学成分、机械性能等检测报告。
3、高强度螺栓高强度螺栓连接是钢结构的重要连接方式之一。
高强度螺栓的质量证明文件应包括螺栓的生产厂家、规格型号、性能等级、机械性能等检测报告，以及螺栓的扭矩系数、预拉力等复验报告。
4、防腐涂料防腐涂料用于保护钢结构免受腐蚀。
防腐涂料的质量证明文件应包括涂料的生产厂家、品种、型号、性能指标等检测报告，以及涂料的质量证明书和使用说明书。
四、构配件质量证明文件1、钢构件钢构件的质量证明文件应包括构件的名称、编号、规格型号、数量、制作单位、质量检验报告等。
对于大型或复杂的钢构件，还需要提供制作工艺文件和检验记录。
钢结构涂层厚度检测报告一、试验目的及依据本次试验旨在对钢结构涂层的厚度进行检测，以确保其达到相关标准要求。
试验依据为国家相关标准以及客户要求。
二、试验方法及步骤试验方法采用无损检测方法，具体采用X射线法进行测量。
试验步骤如下：1.准备设备与试验样品：准备X射线检测仪器，并选择代表性的钢结构涂层样品。
2.样品准备：将样品表面清洁干净，并确保无杂质和污垢。
3.安装设备：根据操作手册的指引，正确安装X射线检测仪器。
4.首先进行仪器的校准：按照操作手册中的校准方法，校准仪器。
5.进行涂层厚度测量：选择代表性位置进行测量，并记录每个位置的涂层厚度。
6.分析数据：根据测量结果，计算涂层平均厚度，并进行数据分析。
7.生成报告：根据测量结果和分析数据，编写测试报告。
三、试验结果与分析根据X射线法测量结果，共选择了10个位置进行涂层厚度测量。
测量结果如下表所示：位置涂层厚度（μm）------------------------------------------1902953924885916897948979931096根据测量结果，计算出涂层平均厚度为92.5μm。
根据国家相关标准，对钢结构涂层的厚度要求为90μm至100μm，本次试验结果符合标准要求。
四、结论与建议根据本次试验结果，钢结构涂层的平均厚度为92.5μm，符合国家相关标准要求。
因此，可以认为该钢结构涂层的厚度合格。
建议在今后的施工过程中，进一步做好涂层的质量控制与管理。
并对施工人员进行相关培训，提高涂层施工的技术水平。
同时，在涂层使用过程中，及时维护和保养涂层，延长其使用寿命。
五、试验验证的局限性与不确定性本次试验采用了无损检测方法进行涂层厚度测量，由于涂层表面可能存在不平整、缺陷等问题，可能对测量结果产生一定的影响。
同时，本次试验只选择了10个位置进行涂层厚度测量，并未对整个钢结构进行全面测量。
因此，存在一定的局限性，仅代表所测位置的涂层厚度。
作业指导书批准人：颁布日期：实施日期：审核：编写：目录1适用范围 (3)2检测目的 (3)3应用标准 (3)4仪器设备 (3)5收集资料 (3)6现场检测 (4)7检测过程中注意事项 (4)8检测报告 (5)钢结构涂层厚度1适用范围本作业指导书适用于钢结构的防腐涂料（油漆类）涂装和防火涂料涂装工程的检测。
2检测目的钢结构涂层厚度3应用标准GB/T 50344-2004《建筑结构检测技术标准》GB 50205-2001《钢结构工程施工质量验收规范》CECS24《钢结构防火涂料应用技术规程》4仪器设备涂层厚度测定仪，测针，钢尺5收集资料现场检测前，需要收集以下资料：(1)工程名称及设计、施工、监理和建设单位名称；(2)结构或构件名称、外形尺寸、数量；(3)相关设计图纸、施工记录；(4)检测原因。
6现场检测不同类型涂料的涂层厚度，分别采用下列方法检测：(1).漆膜厚度，用漆膜测厚仪检测，抽检构件的数量不应少于GB/T 50344-2004《建筑结构检测技术标准》表3.3.13中A类检测样本的最小容量，也不应少于3件；每件测5处，每处的数值为3个相距50mm的测点干漆膜厚度的平均值。
（2）.对薄型防火涂料涂层厚度，采用涂层厚度测定仪检测，检测方法应符合《钢结构防火涂料应用技术规程》CECS24的规定，按同类构件数抽查10%，且均不应少于3件。
（3）.对厚型防火涂料涂层厚度，采用测针和钢尺检测，量测方法应符合《钢结构防火涂料应用技术规程》CECS24的规定。
涂层的厚度值和偏差值应按GB 50205-2001《钢结构工程施工质量验收规范》的规定进行评定。
7检测过程中注意事项7. 1操作过程中仪器要轻拿轻放，严格按照仪器操作规程检测。
7.2检测人员在检测过程中要注意安全，戴好安全帽。
尤其在检测等较高位置的结构或构件时，必须保证爬梯等辅助工具的稳固安全。
7.3检测过程要做到文明施测。
8检测报告报告包括以下内容：1 委托单位2 建筑工程概况3 设计单位、施工单位及监理单位名称4 检测项目、检测方法及依据标准5 抽样方案及数量6 检测日期，报告日期7 检测项目的主要分类检测数据和汇总结果；检测结果、检测结论；8 主检、审核和批准人员的签名。
钢结构验收资料钢结构的防腐涂层验收报告一、前言本报告旨在对钢结构的防腐涂层验收进行详细的记录和分析，以确保所施工的钢结构达到防腐要求，确保其使用寿命和安全性能。
二、验收项目1. 防腐涂层材料选择- 防腐涂层材料的品牌、型号及规格- 防腐涂层材料的技术要求及使用说明2. 防腐涂层施工工艺- 涂层前表面处理：包括垂直度、平整度、切割口、焊缝等处理情况- 涂层工艺：包括底涂、中涂、面涂等工艺的施工情况3. 防腐涂层质量检测- 厚度检测：使用非破坏性检测仪器进行涂层厚度测量- 附着力检测：按照相关标准采取拉拔或者划格法测定涂层与基材之间的附着力- 色泽检测：通过肉眼观察涂层的颜色和光泽度- 手感检测：用手触摸涂层表面，检测有无粗糙、起皮、起泡等现象三、验收结论经过全面的防腐涂层验收工作，依据相关标准和要求对所施工的钢结构防腐涂层进行了评估和检测。
根据实际情况，我们对验收结果做如下结论：1. 防腐涂层材料的选择符合技术要求，品牌、型号、规格与工程要求一致。
2. 防腐涂层施工工艺规范且符合要求，涂层前表面处理符合相关标准，涂层工艺按照要求进行施工。
3. 防腐涂层质量检测结果如下：- 厚度检测：涂层厚度均匀，满足设计要求。
- 附着力检测：涂层与基材之间附着力优良，达到标准要求。
- 色泽检测：涂层颜色和光泽度均匀，无色差现象。
- 手感检测：涂层表面光滑平整，无粗糙、起皮、起泡等情况。
四、改进意见及建议尽管防腐涂层验收结果符合要求，但为了进一步提高钢结构的防腐性能和使用寿命，我们提出以下改进意见和建议：1. 在涂层前的表面处理阶段，应确保施工人员具备专业技术和严格操作规范，以避免表面缺陷对涂层质量的影响。
2. 在施工过程中，应严格按照涂层材料的使用说明进行操作，确保施工工艺的规范性和一致性。
3. 建议定期对钢结构的防腐涂层进行检测和维护，及时补修和更换有损坏的涂层，以延长钢结构的使用寿命。
五、总结本次钢结构的防腐涂层验收结果较好，符合相关标准和要求。
钢结构竣工验收资料明细一、钢结构工程开工前要做的资料：1、钢结构工程深化施工图审查文件2、图纸会审1）施工图设计文件会审记录（一）2）施工图设计文件会审记录（二）3、方案1）划分方案（1）分部划分方案：分部（系统）所属子分部（和子系统）工程划分方案（2）子分部划分方案：子分部（子系统）所属分项工程划分方案（3）分项划分方案：分项工程质量验收检验批划分方案（4）检验批划分方案：检验批质量验收抽样检验计划方案2）钢结构施工方案①施工组织设计（工程方案）报审表②施工组织设计（工程方案）封面③目录④方案具体内容3）钢结构工程实体检测方案①施工组织设计（工程方案）报审表②施工组织设计（工程方案）封面③目录④方案具体内容4、钢结构工程开工报告1）工程开工令2）单位（分部）工程开工报审表5、各分项工程施工技术交底记录6、基座、埋件交接记录设施基座检验批质量验收记录二、钢结构工程开工后要做的资料：对应表格：进场验收的检验批原则上应与各分项工程检验批一致，也可以根据工程规模及进料实际情况划分检验批施工物资产品进场检查验收记录（钢柱、平台、钢梯、防护栏杆、钢管）2 、钢结构焊接工程（钢构件焊接工程、焊钉（栓钉）焊接工程）钢结构焊接工程可按相应的钢结构制作或安装工程检验批的划分原则划分为一个或若干个检验批）（1）建筑钢结构焊接工艺评定报告（焊接前）（2）（物资）质量证明文件汇总表（所有焊接试验报告取回后汇总）（3）钢（铝合金）结构焊缝外表检查记录（焊好后）（4）钢结构焊接检验批质量验收记录（5）焊钉（栓钉）焊接工程检验批质量验收记录3、紧固件连接工程（普通紧固件连接、高强度螺栓连接）紧固件连接工程可按相应的钢结构制作或安装工程检验批的划分原则划分为一个或若干个检验批）（1）高强度螺栓连接副施工质量检查记录（进场时）（2）网架工程挠度测量记录（安装好时）（3）高强度螺栓连接检验批质量验收记录（4）普通紧固件连接检验批质量验收记录（5）螺栓球检验批质量验收记录4、钢零件及钢部件加工工程（切割、矫正成型、边缘加工、管、球加工、制孔）钢零件及钢部件加工工程，可按相应的钢结构制作工程或钢结构安装工程检验批的划分原则划分为一个或若干个检验批（1）钢结构零、部件加工工程检验批质量验收记录表（2）钢结构钢材质量检查及外观质量检验批质量验收记录表（3）钢结构封板、锥头和套筒质量检查及外观质量检验批质量验收记录表5、钢构件组装工程（焊接H型钢、、端部铣平及安装焊缝坡口、组装钢构件外形尺寸）钢构件组装工程可按钢结构制作工程检验批的划分原则划分为一个或若干个检验批。

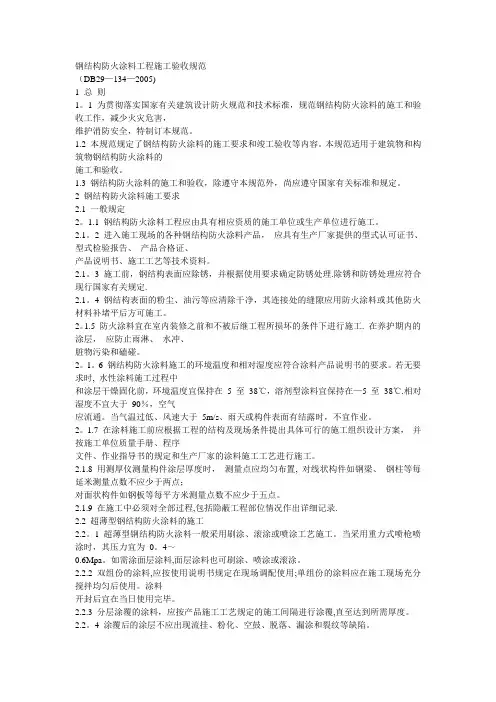

（DB29—134—2005)1 总则1。
