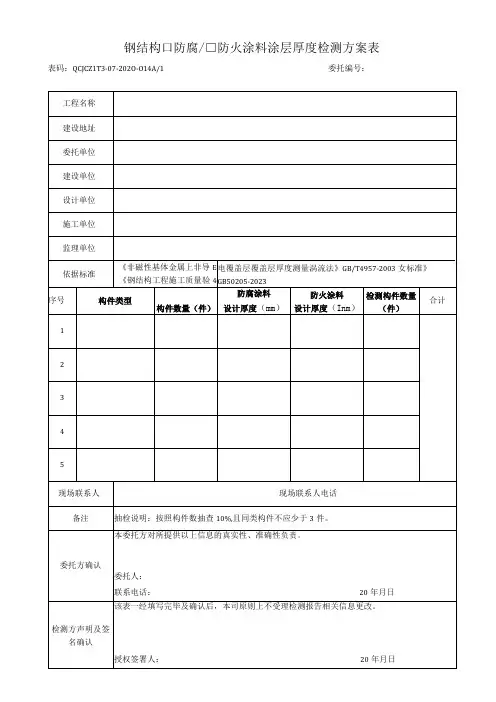

钢结构涂层厚度检测方案表
第六章钢结构深化设计方案 3.5钢结构深化设计流程 图3.5-1 钢结构深化设计流程 3.6 深化设计过程控制 3.6.1设计图的自审 本工程深化小组人员成立后，立即组织人员进行图纸会审，对图纸有疑问处提交设计单位确认；同时深化前，与土建、幕墙、机电等其他参建单位协调沟通，确保图纸准确性。图纸自审内容主要包括以下方面：
1、钢结构图纸的张数、编号与图纸目录是否相符； 2、施工图纸、施工图说明、设计总说明是否齐全、规定是否明确，三者有无矛盾； 3、建筑图和结构图是否对应; 4、平面图所标注坐标、绝对标高是否与总图相符； 5、图面上的尺寸、标高、预埋件的位置是否有误； 6、钢结构的构件截面、材质与材料表所列是否一致，各个节点是否有相应的节点图，节点表达是否清晰； 3.6.2工艺配合 深化设计时要综合考虑各构件制作、安装及焊接工艺，确保深化设计质量。 1、制作工艺 深化设计前，深化设计人员和工艺人员熟悉结构图纸，对图纸中信息进行整理，开展工艺评审，对重点部位的制作工艺进行分析，如特殊的板材、板幅要求、检测要求等予以明确，并提出相关建议。 2、安装工艺 深化前及深化设计过程中，深化设计人员要加强与现场安装人员的沟通，明确复杂节点的安装工艺、典型结构的施工工艺及单元划分等，保证各钢构件的分段能满足运输尺寸及吊重等方面的要求。 3、焊接工艺 深化设计前，必须确定焊接工艺： 1）根据工程设计文件对焊接提出质量要求，包括母材的材质、焊接材料的材质，焊接节点构造，焊缝坡口形式，焊缝强度等级等。同时根据焊缝坡口形式及尺寸，确定焊接方法。 2）针对本工程复杂节点、截面，深化前深化人员应明确节点焊接顺序，对于焊接应力集中区域，进行优化。 3）建模 采用xsteel软件进行深化设计是一个多人同时操作的过程，可能因为某一人随意更改模型或两人修改同一构件而导致冲突，造成工作出现错误，因此深化设计建模组的协调、配合至关重要；同时每个划分区域的对接工作也要重点控制。
*** 服务区加油站 新建网架 检测报告 **************** 工程检测有限公司 ***** 年** 月
编号. 报告共**页 ******* 收费所新建网架 检测报告 位：*******钢结构有限公司 称：*******收费站新建网架 目:结构质量检测、承载能力检验、 结 构安全性评级 别：委托检测 甘口 ? ******* 现场检测人： ___________________________ 报告撰写人： ___________________________ 项目负责人： ___________________________ 审 核： __________________________ 批 准： _________________________ 委 托 单 工 程 名 检 测 项 检 测 类 报 告 日
*******工程检测有限公司
注意事项 1、 所提供的检测报告正本原件应盖有“*******检测有限公司” 印 章，否则视为无效。 2、 报告无项目负责人、审核、批准签字无效。 3、 报告涂改无效，部分提供和部分复制检测报告无效（报告总 页数 自目录之后开始，不含目录）。 4、 对检测报告若有异议，应于本报告收到之日起三十天内向我 单位 提出，逾期协商处理。 5、 对于送样检测，仅对来样的检测数据负责，不对来样所代表的 批 量负责。 0******* 地址: ******* 邮政编码：0******* 03*******
目录 1概述 ..................................... 错误!未定义书签。 工程概况...................................................... 错.. 误!未定义书签 检测依据...................................................... 错.. 误!未定义书签 检测内容及方法................................................ 错.. 误!未定义书签 杆件尺寸及安装检测............................................. 错. 误!未定义书签 支座偏差、挠度测量............................................. 错. 误!未定义书签 承载力现场试验分析及承载力核验................................. 错. 误!未定义书签 检测仪器设备.................................................. 错.. 误!未定义书签 2钢结构质量检测 ............................ 错误!未定义书签。 整体外观普查................................................... 错.. 误!未定义书签 构件尺寸检测................................................... 错.. 误!未定义书签 支座中心偏移及高差检测........................................ 错. 误!未定义书签 挠度变形检测.................................................. 错.. 误!未定义书签 3钢结构承载能力检验 ........................ 错误!未定义书签。 测点布置....................................................... 错.. 误!未定义书签 检验荷载....................................................... 错.. 误!未定义书签 检验结果....................................................... 错.. 误!未定义书签 应力应变....................................................... 错.. 误!未定义书签 竖向位移....................................................... 错.. 误!未定义书签 4结构安全性评级及处理建议................... 错误!未定义书签。 结构安全性评级................................................ 错.. 误!未定义书
第八章钢结构深化设计方案 第一节钢结构深化设计管理 一. 钢结构深化设计管理组织体系 鉴于本工程新颖、复杂的钢结构体系，为保证不规则空间构件加工制作、现场安装的顺利进行，保证钢结构的施工质量，我们在总承包部框架下专门设置深化设计部，受项目总工程师直接领导，进行钢结构深化设计的对口管理。 深化设计部的主要职责是对深化设计专业分包商进行系统、有效地管理；包括深化设计进度控制，满足材料采购、加工安装需要；审查校核深化设计图的质量，是否符合原设计的节点构造要求；并协调处理与其他专业之间的矛盾。保证图纸的正确性；确保钢结构工程的顺利进行。 我们将依托中建集团所属的，具有国家甲级建筑设计资质的中国建筑设计研究院的设计技术管理力量，在本工程项目总工程师的直接领导下，承担本工程的深化设计管理工作。 二. 深化设计管理 （一）钢结构深化设计图和文件审批 1.深化设计分包商提交深化图和文件，供总承包商初审，如初审不合格，退回分包商整改后重新送审。 2.初审合格的深化图和文件，由总承包商签章发送原设计广州市设计院审批，审批结果分为A、B、C三个等级： (1）A级图纸和文件为正确无误，可以实施； (2）B级图纸和文件原则上可以接受，但须稍加修改，经总承包商复审后方可交付施工； (3）C级图纸和文件错误较大，不予接受，须重新设计，再经总承包商初审后发送原设计师审批。 3.A级和B级图纸和文件经复审无误后须由总承包商加盖施工图批准章，方可出图交付施工。 下图为深化设计管理流程图，该流程经过国内一些类似超高层工程项目的实践中，得到了充分的运用。实践证明该流程便于深化设计的质量、进度控制。 （二）深化图设计的进度管理 由深化设计部根据工程总体进度计划编制统一的钢结构深化设计出图计划，编制步骤如下： 1.根据施工总计划，统—编制年、季、月出图计划，发给深化设计分包商，并要求其按此进度进行出图。 2.总承包商主管钢结构副总工程师，按期进行对口督促和检查；深化设计部及时与工程管理部等部门协调，并及时调整落实出图计划。 3.总承包商深化设计部按时认真填写出图计划的实施记录。 （三）深化图设计的质量管理 钢结构加工安装质量的好坏，在一定程度上与深化图设计质量有关，如果图纸不能保证应有的质量，必然影响构件的加工与安装质量，并导致不必要的返工现象。 总承包商为提高深化图的设计质量，具体做法是： 1.根据原设计师要求，统一深化图的格式、表达方式及送审份数。 2.认真初审深化图及文件，严格遵循原设计意图。

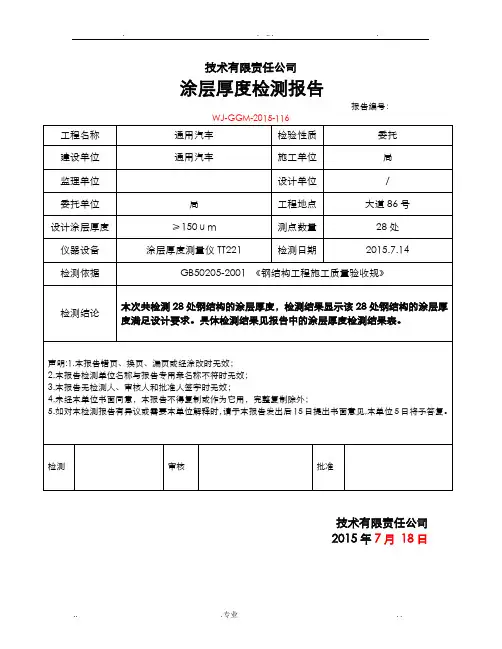

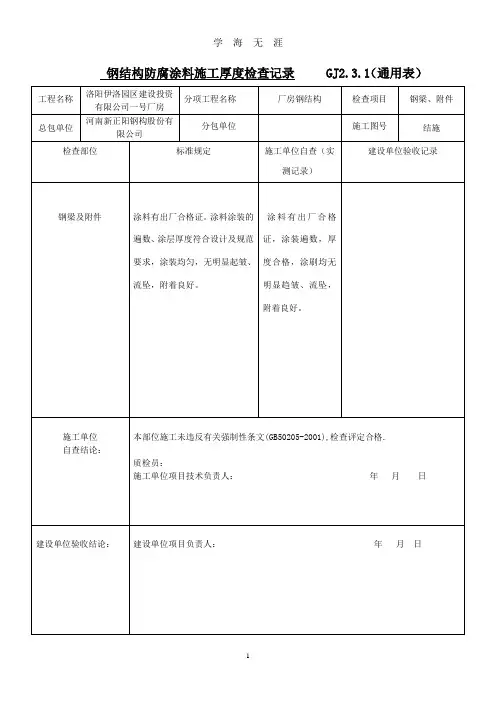

统表C02-102 钢结构涂层厚度检测报告
我国现行标准规范GB14907 ￡002《钢结构防火涂料》，对钢结构防火涂料的分类和质量要求作出了明确的规定。国家消防产品质量监督检验机构对超薄型、薄型、厚型钢结构防火涂料产品，分别进行2±0.2mm 、5±0.2 mm 和25±2mm 三个标准涂层厚度的型式检验，将检验结果(涂层厚度和耐火性能试验时间)作为该产品型式认可证书的产品名称和规格型号的证书内容。 一、钢结构防火涂料按使用场所可分为： a) 室内钢结构防火涂料：用于建筑物室内或隐蔽工程的钢结构表面； b) 室外钢结构防火涂料：用于建筑物室外或露天工程的钢结构表面。钢结构防火涂料 按使用厚度可分为： a) 超薄型钢结构防火涂料：涂层厚度小于或等于3 mm； b) 薄型钢结构防火涂料：涂层厚度大于3 mm 且小于或等于7 mm； c) 厚型钢结构防火涂料：涂层厚度大于7 mm 且小于或等于45 mm。 二、涂层厚度与耐火极限 钢结构防火涂料的质量受多种因素的影响。不同的生产厂家，由于原材料、生产工艺、配方等因素，其产品质量是不同的。相同的生产厂家、相同类型的不同批次的产品，其产品质量也存在差异。如表 3 所示。 表3、某厂家钢结构防火涂料耐火极限检测数据涂料名称产品批次编号涂层厚度(mm) 耐火极限(min) 超薄型钢结构防火涂料CB -1 2.68 > 120 CB -2 1.80 > 90 CB -3 1.50 > 90 CB -4 2.53 112 CB -5 2.57 61 CB -6 0.68 > 30 CB -7 1.18 33 薄型钢结构防火涂料 B -1 4.68 > 160 B-28.20 141 B-3 4.80 120 B-4 4.80 120 B-5 3.39 > 90 B-6 3.50 87 B-7 4.70 110 B-8 1.20 > 32 厚型钢结构防火涂料H -1 30.0 212 H -2 30.8 130 H -3 26.0 > 180 H -4 37.0 > 180 H -5 30.0 180 H -6 38.7 182 H -7 20.0 > 120 H -8 17.8 98
作业指导书 批 准 人： 颁布日期： 实施日期： 审 核： 编 写： 河 北 博 瑞 建 工 技 术 有 限 公 司 作业指导书 第 1 页 共 5 页 第A 版 第 0 次 修订 主题：钢结构涂层厚度 颁布日期：2008年06月01日
目 录 1适用范围 ............................................... 3 2检测目的 ............................................... 3 3应用标准 ............................................... 3 4仪器设备 ............................................... 3 5收集资料 ............................................... 3 6现场检测 ............................................... 4 7检测过程中注意事项 ..................................... 4 8检测报告 ............................................... 5 河 北 博 瑞 建 工 技 术 有 限 公 司 作业指导书 第 1 页 共 5 页 第A 版 第 0 次 修订 主题：钢结构涂层厚度 颁布日期：2008年06月01日
钢结构涂层厚度 1适用范围 本作业指导书适用于钢结构的防腐涂料（油漆类）涂装和防火涂料涂装工程的检测。 2检测目的 钢结构涂层厚度 3应用标准 GB/T 50344-2004《建筑结构检测技术标准》 GB 50205-2001《钢结构工程施工质量验收规范》 CECS24《钢结构防火涂料应用技术规程》 4仪器设备 涂层厚度测定仪，测针，钢尺 5收集资料 现场检测前，需要收集以下资料： (1)工程名称及设计、施工、监理和建设单位名称； 河 北 博 瑞 建 工 技 术 有 限 公 司 作业指导书 第 1 页 共 5 页 第A 版 第 0 次 修订 主题：钢结构涂层厚度 颁布日期：2008年06月01日
华润置地·万象城工程 钢结构深化设计方案 审批： 审核： 编制： 中建钢构有限公司 华润置地·万象城工程项目部 二○一○年三月十一日
钢结构深化设计方案 一、工程概况 本工程位于成都市成华区，西靠二环路，北临双庆路，南临双桂路，东临二十四城居住 区，为一栋地下三层，地上 38 层以办公为主的综合性超高层建筑。其中地下室负二、负三层 为车库，局部兼作战时人防地下室，负一层及地上裙房部分为商业用，主楼裙房以上部分为办 公用。地上部分主楼和商业裙房用防震缝隔开，地下部分连为一体。 本工程地上部分从左到右分为五个结构单元，从左到右依次为一~五结构单元 (结构单元示意如下图 )，各单元建筑物高度依次为33.3m(一结构单元 )、23.3m(三结构单元 )、29.1m(四结构单元 )、 33.3m(五结构单元 )，层高以 6.0m、5.7m、5.4m 为主，柱网以 9.0m× 9.0m、9.0m ×11.0m、12.7m×12.7m 为主。地下室从上到下各层层高依次为 6.50m、4.20m、3.40m，其中负一层局部设置自行车车库夹层。第二结构单元(主楼 )建筑物高度为 174.10m，层高以 4.2m、4.8m 为主，开间 9.0m，进深 9.6 m、 10.5m、9.9m。 本工程主楼采用全现浇钢筋混凝土框架-核心筒结构体系 ,裙房及地下室采用全现浇钢筋 混凝土框架结构体系;主楼框架柱在下部采用型钢混凝土柱,在上部采用普通混凝土柱,主楼核心筒边缘构件在下部配置构造型钢;裙房少部分框架梁、柱采用型钢混凝土梁、柱,裙房大跨梁部分采用预应力混凝土梁。
二、深化设计 1.深化设计依据： 本工程深化设计部分将根据业主提供的招标文件、答疑补充文件、技术要求及设计蓝图为依据，结合工厂制作条件、运输条件，考虑现场拼装、安装方案、设计分区及土建条件进行钢结构部分的图纸深化。深化设计图是作为指导本工程工厂加工制作和现场拼装、安装的施工详图。 2.深化设计（钢结构部分）基本内容： 序号位置名称主要截面形式 1 裙楼钢骨柱及锚栓、埋件焊接 H 型柱、十字柱 2 一结构单元 裙楼屋顶飘板热轧、焊接 H 型梁 3 裙楼北庭屋盖及幕墙结构焊接 H型、箱型梁、圆管柱 4 裙楼屋顶格栅热轧 / 焊接 H 型梁、柱 5 主楼钢骨柱及锚栓、埋件焊接 H 型柱、十字柱 6 二结构单元主楼雨棚圆管、热轧 / 焊接 H 型梁 7 主楼屋顶幕墙结构圆管、箱型梁 8 三结构单元 裙楼连廊、指廊热轧 / 焊接 H 型梁、柱 9 裙楼屋顶天窗热轧 / 焊接 H型梁 10 四结构单元 裙楼博物馆热轧 / 焊接 H 型梁、柱、桁架 11 裙楼观光电梯热轧 / 焊接 H 型梁、柱 12 裙楼钢骨柱及锚栓、埋件焊接 H 型柱、十字柱 13 五结构单元 裙楼溜冰场及幕墙结构 圆管梁、柱，焊接球、螺栓球热轧/ 焊 接 H 型梁（网架） 3.深化设计遵循的原则 以原施工设计图纸和技术要求为依据，负责完成钢结构的深化设计，并完成钢结构加工详图的编制。 我公司将根据设计文件、钢结构加工详图、吊装施工要求，并结合制作厂的条件，编制制作工艺书包括：制作工艺流程图、每个零部件的加工工艺及涂装方案。 加工详图在开工前经详图设计单位设计人、复核人及审核人签名盖章，报原设计单位审核同意，业主确认后才开始正式实施。 原设计单位仅就深化设计未改变原设计意图和设计原则进行确认，投标单位对深化设计的构

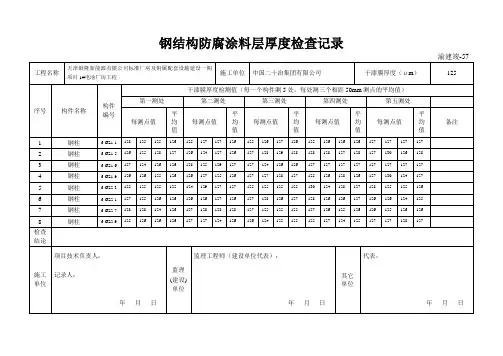

6钢结构防腐工程检测方法 6.1自然腐蚀电位、保护电位检测方法 6.1.1目的与适用范围 1通过测定钢结构的自然腐蚀电位和保护电位来判钢结构的防腐蚀措施是否达到或超过设计使用年限。 2本方法适用于采用牺牲阳极阴极保护的钢结构。 6.1.2编制依据 《海港工程钢结构防腐蚀技术规范》（JTFS 153-3-2007）、《港口水工建筑物检测与技术评估规范》（JTJ302-2006） 6.1.3仪具与材料 1万用表（B143）：最小分辨率1mV、内阻大于10MΩ。 2银-氯化银电极（C082） 3钢筋锈蚀仪（B070） 6.1.4 自然腐蚀电位、保护电位试验步骤 1自然腐蚀电位试验步骤：连接试验装置，以一根钢结构作为阳极接仪器的“研究”与“*号”接线孔，另一根钢筋为阴极（即辅助电极）接仪器的“辅助”接线孔，甘汞电极的导线接仪器的“参比”接线孔。未通外加电流前，先读出阳极钢结构的自然腐蚀电位。 2 保护电位试验步骤： （1）将参比电极放入水中，并靠近待测钢结构的表面； （2）用导线将参比电极、万用表和所测钢结构形成回路，用万用表读取测试数据即为保护电位。 6.1.5 适用表格 《钢构件（钢筋）自然腐蚀电位和保护电位测试记录表》ZXJC/YS14-2011。 6.2涂层厚度检测方法 6.2.1目的与适用范围 1测定钢结构的涂层厚度。 2本方法适用于钢结构涂层的干膜厚度。 6.2.2编制依据 《海港工程钢结构防腐蚀技术规范》（JTS 153-3-2007） 6.2.3仪具与材料 1覆层测厚仪（B132）：精度不低于10%。 6.2.4 涂层厚度试验步骤 1测厚仪应经标准样块调零修正，将测头与测试面垂直地接触并轻轻压住，随着一声鸣响，屏幕显示测量值。每一测点应测取3次读数，每次测量的位置相距25~75mm，取3次读数的算术平均值为此点的测定值。 6.2.5适用表格 《钢板厚度和涂层厚度测试记录表》ZXJC/YS13-2011
