涂层厚度检测报告钢结构验收所需

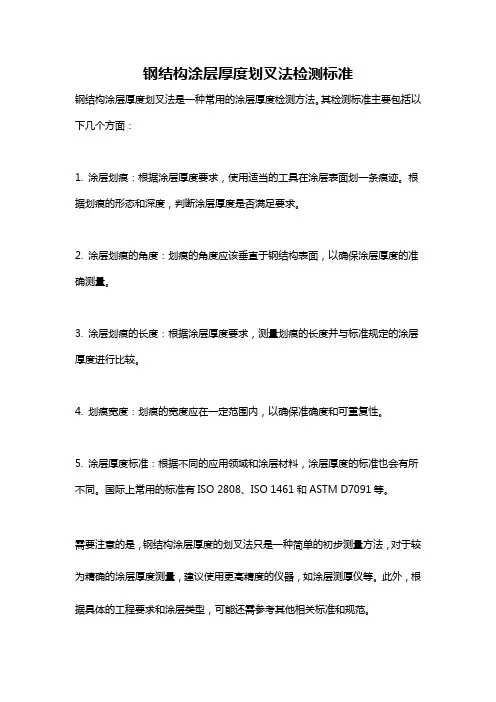

钢结构涂层厚度划叉法检测标准
钢结构涂层厚度划叉法是一种常用的涂层厚度检测方法。

其检测标准主要包括以下几个方面：
1. 涂层划痕：根据涂层厚度要求，使用适当的工具在涂层表面划一条痕迹。

根据划痕的形态和深度，判断涂层厚度是否满足要求。

2. 涂层划痕的角度：划痕的角度应该垂直于钢结构表面，以确保涂层厚度的准确测量。

3. 涂层划痕的长度：根据涂层厚度要求，测量划痕的长度并与标准规定的涂层厚度进行比较。

4. 划痕宽度：划痕的宽度应在一定范围内，以确保准确度和可重复性。

5. 涂层厚度标准：根据不同的应用领域和涂层材料，涂层厚度的标准也会有所不同。

国际上常用的标准有ISO 2808、ISO 1461和ASTM D7091等。

需要注意的是，钢结构涂层厚度的划叉法只是一种简单的初步测量方法，对于较为精确的涂层厚度测量，建议使用更高精度的仪器，如涂层测厚仪等。

此外，根据具体的工程要求和涂层类型，可能还需参考其他相关标准和规范。

钢结构验收标准一、验收依据钢结构验收的依据主要包括设计文件、施工图纸、相关的国家标准和规范以及施工合同等。

设计文件和施工图纸是钢结构施工和验收的基础，其中明确了钢结构的结构形式、材料要求、连接方式、尺寸精度等关键技术参数。

国家标准和规范则为钢结构验收提供了统一的技术要求和检验方法，如《钢结构工程施工质量验收规范》（GB 50205）、《钢结构设计标准》（GB 50017）等。

施工合同则规定了双方在钢结构施工和验收方面的权利和义务，包括质量标准、验收程序、违约责任等。

二、验收程序钢结构验收通常分为分项工程验收、分部工程验收和单位工程验收三个阶段。

1、分项工程验收分项工程验收是钢结构验收的基础，包括原材料验收、零部件加工验收、构件组装验收、焊接验收、涂装验收等。

每个分项工程完成后，施工单位应进行自检，自检合格后填写分项工程质量验收记录，并向监理单位报验。

监理单位组织相关人员进行验收，验收合格后方可进行下一道工序。

2、分部工程验收分部工程验收是在分项工程验收的基础上进行的，包括钢结构主体结构安装分部工程、钢结构围护系统安装分部工程等。

分部工程完成后，施工单位应整理好相关的质量控制资料和验收记录，并向建设单位和监理单位提交分部工程验收申请。

建设单位组织设计、施工、监理等单位的相关人员进行验收，验收合格后签署分部工程验收记录。

3、单位工程验收单位工程验收是钢结构验收的最后阶段，是对整个钢结构工程质量的综合评价。

单位工程完成后，施工单位应进行全面的自检，并整理好竣工资料，向建设单位提交单位工程竣工验收报告。

建设单位组织勘察、设计、施工、监理等单位的相关人员进行验收，验收合格后签署单位工程竣工验收记录。

三、验收内容1、原材料验收原材料的质量直接影响钢结构的质量和性能，因此原材料验收是钢结构验收的重要环节。

原材料验收主要包括钢材、焊接材料、连接紧固件、涂装材料等的验收。

（1）钢材验收钢材的品种、规格、性能应符合设计要求和国家现行有关标准的规定。

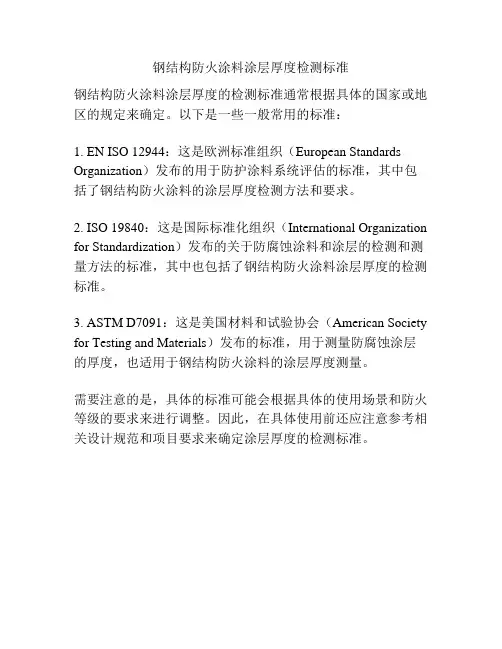

钢结构防火涂料涂层厚度检测标准
钢结构防火涂料涂层厚度的检测标准通常根据具体的国家或地区的规定来确定。

以下是一些一般常用的标准：
1. EN ISO 12944：这是欧洲标准组织（European Standards Organization）发布的用于防护涂料系统评估的标准，其中包括了钢结构防火涂料的涂层厚度检测方法和要求。

2. ISO 19840：这是国际标准化组织（International Organization for Standardization）发布的关于防腐蚀涂料和涂层的检测和测量方法的标准，其中也包括了钢结构防火涂料涂层厚度的检测标准。

3. ASTM D7091：这是美国材料和试验协会（American Society for Testing and Materials）发布的标准，用于测量防腐蚀涂层的厚度，也适用于钢结构防火涂料的涂层厚度测量。

需要注意的是，具体的标准可能会根据具体的使用场景和防火等级的要求来进行调整。

因此，在具体使用前还应注意参考相关设计规范和项目要求来确定涂层厚度的检测标准。

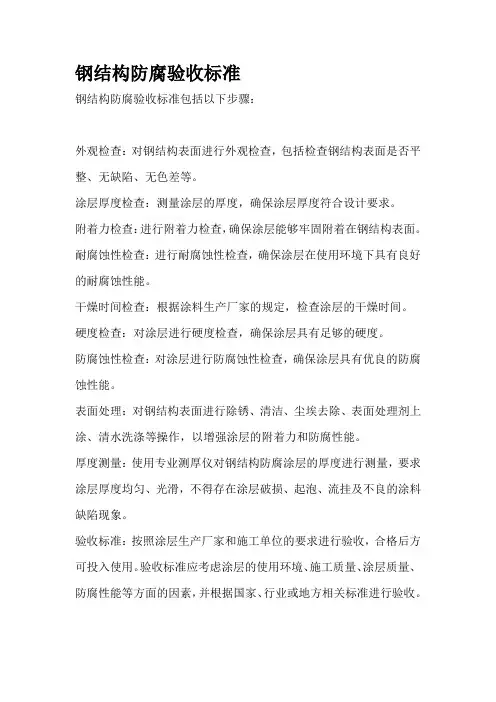

钢结构防腐验收标准
钢结构防腐验收标准包括以下步骤：
外观检查：对钢结构表面进行外观检查，包括检查钢结构表面是否平整、无缺陷、无色差等。

涂层厚度检查：测量涂层的厚度，确保涂层厚度符合设计要求。

附着力检查：进行附着力检查，确保涂层能够牢固附着在钢结构表面。

耐腐蚀性检查：进行耐腐蚀性检查，确保涂层在使用环境下具有良好的耐腐蚀性能。

干燥时间检查：根据涂料生产厂家的规定，检查涂层的干燥时间。

硬度检查：对涂层进行硬度检查，确保涂层具有足够的硬度。

防腐蚀性检查：对涂层进行防腐蚀性检查，确保涂层具有优良的防腐蚀性能。

表面处理：对钢结构表面进行除锈、清洁、尘埃去除、表面处理剂上涂、清水洗涤等操作，以增强涂层的附着力和防腐性能。

厚度测量：使用专业测厚仪对钢结构防腐涂层的厚度进行测量，要求涂层厚度均匀、光滑，不得存在涂层破损、起泡、流挂及不良的涂料缺陷现象。

验收标准：按照涂层生产厂家和施工单位的要求进行验收，合格后方可投入使用。

验收标准应考虑涂层的使用环境、施工质量、涂层质量、防腐性能等方面的因素，并根据国家、行业或地方相关标准进行验收。

以上步骤完成后，钢结构防腐涂层的质量就得到了保障，从而延长了钢结构的使用寿命。

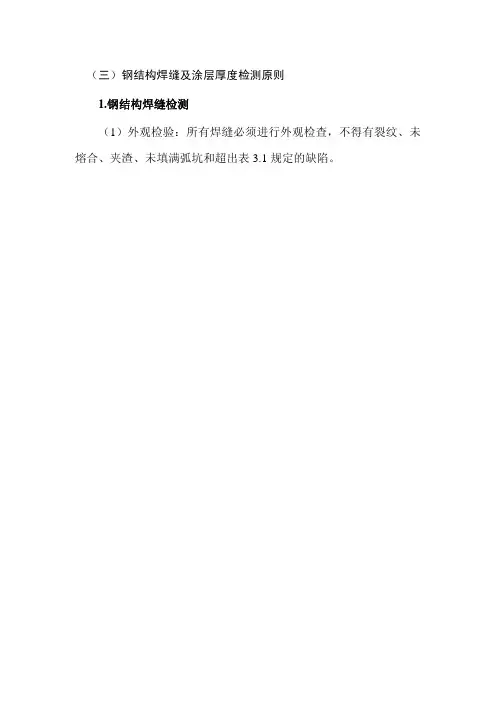

（三）钢结构焊缝及涂层厚度检测原则1.钢结构焊缝检测（1）外观检验：所有焊缝必须进行外观检查，不得有裂纹、未熔合、夹渣、未填满弧坑和超出表3.1规定的缺陷。

表3.1 焊缝外观允许缺陷（mm）距离-波幅曲线灵敏度及缺陷等级应符合《铁路钢桥制造规范》（TB10212-2009）附录E的规定；其他要求应符合国家标准《钢焊缝超声波探伤方法和探伤结果等级》（GB11345）的规定。

表3.2 焊缝超声波探伤范围及检验等级焊缝质量等级适用范围检验方法及范围检验等级外观超声波探伤 BⅠ对接焊缝全部全部 BⅡ主角焊缝，棱角焊缝全部全部 BⅢ其余焊缝全部（3）板厚小于等于30mm（不等厚对接时，按薄板计）的主要杆件受拉横向、纵向对接焊缝除100%超声波探伤外，还应按接头数量的10%（不少于一个焊接接头）进行射线探伤，探伤范围为焊缝两端各250~300mm；厚度大于30mm（不等厚对接时，按薄板计）的主要杆件受拉横向、纵向对接焊缝除100%超声波探伤外，还应按接头数量的10%（不少于一个焊接接头）增加检验等级为C级、质量等级为I级的超声波检验。

此时焊缝余高应磨平，使用的探头折射角应有一个为45°，探伤范围为焊缝两端各500mm。

焊缝长度大于1500mm时，中部加探500mm。

对表面余高不需磨平的十字交叉（包括T字交叉）对接焊缝应在以十字交叉点为中心的120~150mm范围内100%射线探伤。

焊缝的射线探伤应符合现行国家标准《金属熔化焊焊接接头射线照相》（GB3323）的规定，射线透照技术采用B级（优化级），焊缝内部质量应达到Ⅱ级，缺陷评定应符合《铁路钢桥制造规范》（TB10212-2009）附录F的规定。

（4）桥面板纵肋角焊缝采用磁粉探伤，U形肋探伤比例100%，板肋探伤比例10%，探伤范围为焊缝两端1000mm，磁粉探伤应符合《无损检测焊缝磁粉检测》（JB/T 6061）的规定, 焊缝质量应达到Ⅱ级；缺陷评定应符合《铁路钢桥制造规范》（TB10212-2009）附录G 的规定。

钢结构涂层厚度检测报告一、试验目的及依据本次试验旨在对钢结构涂层的厚度进行检测，以确保其达到相关标准要求。

试验依据为国家相关标准以及客户要求。

二、试验方法及步骤试验方法采用无损检测方法，具体采用X射线法进行测量。

试验步骤如下：1.准备设备与试验样品：准备X射线检测仪器，并选择代表性的钢结构涂层样品。

2.样品准备：将样品表面清洁干净，并确保无杂质和污垢。

3.安装设备：根据操作手册的指引，正确安装X射线检测仪器。

4.首先进行仪器的校准：按照操作手册中的校准方法，校准仪器。

5.进行涂层厚度测量：选择代表性位置进行测量，并记录每个位置的涂层厚度。

6.分析数据：根据测量结果，计算涂层平均厚度，并进行数据分析。

7.生成报告：根据测量结果和分析数据，编写测试报告。

三、试验结果与分析根据X射线法测量结果，共选择了10个位置进行涂层厚度测量。

测量结果如下表所示：位置涂层厚度（μm）------------------------------------------1902953924885916897948979931096根据测量结果，计算出涂层平均厚度为92.5μm。

根据国家相关标准，对钢结构涂层的厚度要求为90μm至100μm，本次试验结果符合标准要求。

四、结论与建议根据本次试验结果，钢结构涂层的平均厚度为92.5μm，符合国家相关标准要求。

因此，可以认为该钢结构涂层的厚度合格。

建议在今后的施工过程中，进一步做好涂层的质量控制与管理。

并对施工人员进行相关培训，提高涂层施工的技术水平。

同时，在涂层使用过程中，及时维护和保养涂层，延长其使用寿命。

五、试验验证的局限性与不确定性本次试验采用了无损检测方法进行涂层厚度测量，由于涂层表面可能存在不平整、缺陷等问题，可能对测量结果产生一定的影响。

同时，本次试验只选择了10个位置进行涂层厚度测量，并未对整个钢结构进行全面测量。

因此，存在一定的局限性，仅代表所测位置的涂层厚度。

钢结构涂装验收规范篇一：钢结构涂装工程施工质量验收规范钢结构工程施工质量验收规范·钢结构涂装工程·钢结构防火涂料涂装中文词条名：钢结构工程施工质量验收规范·钢结构涂装工程·钢结构防火涂料涂装英文词条名：I 主控项目14.3.1 防火涂料涂装前钢材表面除锈及防锈底漆涂装应符合设计要求和国家现行有关标准的规定。

检查数量:按构件数抽查10%，且同类构件不应少于3 件。

检验方法:表面除锈用铲刀检查和用现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》GB8923 规定的图片对照观察检查。

底漆涂装用干漆膜测厚仪检查，每个构件检测5 处，每处的数值为3 个相距50MM 测点涂层干漆膜厚度的平均值。

14.3.2 钢结构防火涂料的粘结强度、抗压强度应符合国家现行标准《钢结构防火涂料应用技术规程》CECS24:90 的规定。

检验方法应符合现行国家标准《建筑构件防火喷涂材料性能试验方法》GB 9978 的规定。

检查数量:每使用100T 或不足100T 薄涂型防火涂料应抽检一次粘结强度；每使用500T 或不足500T 厚涂型防火涂料应抽检一次粘结强度和抗压强度。

检验方法:检查复检报告。

14.3.3 薄涂型防火涂料的涂层厚度应符合有关耐火极限的设计要求。

厚涂型防火涂料涂层的厚度，80%及以上面积应符合有关耐火极限的设计要求，且最薄处厚度不应低于设计要求的85%。

检查数量:按同类构件数抽查10%，且均不应少于3件。

检验方法:用涂层厚度测量仪、测针和钢尺检查。

测量方法应符合国家现行标准《钢结构防火涂料应用技术规程》CECS24:90 的规定及本规范附录F。

14.3.4 薄涂型防火涂料涂层表面裂纹宽度不应大于0.5MM；厚涂型防火涂料涂层表面裂纹宽度不应大于1MM。

检查数量:按同类构件数抽查10%，且均不应少于3 件。

检验方法:观察和用尺量检查。

Ⅱ 一般项目14.3.5 防火涂料涂装基层不应有油污、灰尘和泥砂等污垢。

作业指导书批准人：颁布日期：实施日期：审核：编写：目录1适用范围 (3)2检测目的 (3)3应用标准 (3)4仪器设备 (3)5收集资料 (3)6现场检测 (4)7检测过程中注意事项 (4)8检测报告 (5)钢结构涂层厚度1适用范围本作业指导书适用于钢结构的防腐涂料（油漆类）涂装和防火涂料涂装工程的检测。

2检测目的钢结构涂层厚度3应用标准GB/T 50344-2004《建筑结构检测技术标准》GB 50205-2001《钢结构工程施工质量验收规范》CECS24《钢结构防火涂料应用技术规程》4仪器设备涂层厚度测定仪，测针，钢尺5收集资料现场检测前，需要收集以下资料：(1)工程名称及设计、施工、监理和建设单位名称；(2)结构或构件名称、外形尺寸、数量；(3)相关设计图纸、施工记录；(4)检测原因。

6现场检测不同类型涂料的涂层厚度，分别采用下列方法检测：(1).漆膜厚度，用漆膜测厚仪检测，抽检构件的数量不应少于GB/T 50344-2004《建筑结构检测技术标准》表3.3.13中A类检测样本的最小容量，也不应少于3件；每件测5处，每处的数值为3个相距50mm的测点干漆膜厚度的平均值。

（2）.对薄型防火涂料涂层厚度，采用涂层厚度测定仪检测，检测方法应符合《钢结构防火涂料应用技术规程》CECS24的规定，按同类构件数抽查10%，且均不应少于3件。

（3）.对厚型防火涂料涂层厚度，采用测针和钢尺检测，量测方法应符合《钢结构防火涂料应用技术规程》CECS24的规定。

涂层的厚度值和偏差值应按GB 50205-2001《钢结构工程施工质量验收规范》的规定进行评定。

7检测过程中注意事项7. 1操作过程中仪器要轻拿轻放，严格按照仪器操作规程检测。

7.2检测人员在检测过程中要注意安全，戴好安全帽。

尤其在检测等较高位置的结构或构件时，必须保证爬梯等辅助工具的稳固安全。

7.3检测过程要做到文明施测。

8检测报告报告包括以下内容：1 委托单位2 建筑工程概况3 设计单位、施工单位及监理单位名称4 检测项目、检测方法及依据标准5 抽样方案及数量6 检测日期，报告日期7 检测项目的主要分类检测数据和汇总结果；检测结果、检测结论；8 主检、审核和批准人员的签名。

钢结构防火涂料涂层厚度检测标准钢结构在我国建筑领域中占据着重要地位，为了提高钢结构的防火性能，防火涂料的应用必不可少。

钢结构防火涂料能够在火灾发生时有效延缓钢结构的烧蚀，从而为人员疏散和灭火争取时间。

因此，防火涂料的涂层厚度至关重要。

本文将对钢结构防火涂料涂层厚度检测标准进行探讨，以期为防火涂料施工和检测提供参考。

一、引言随着科技的不断发展，钢结构建筑在我国得到了广泛的应用。

为确保钢结构建筑的安全性能，防火涂料的应用至关重要。

涂层厚度检测是评价防火涂料质量的关键环节，本文将介绍钢结构防火涂料涂层厚度的检测标准。

二、钢结构防火涂料的作用与要求钢结构防火涂料的作用主要体现在火灾发生时，能有效降低钢结构的燃烧速度，延缓火势蔓延，为人员疏散和灭火争取时间。

因此，防火涂料在钢结构建筑中具有重要地位。

钢结构防火涂料的要求包括：优良的防火性能、良好的附着力、耐候性和耐磨性。

此外，涂层厚度也是关键指标之一。

三、涂层厚度检测标准概述根据我国相关标准，钢结构防火涂料涂层厚度应符合以下要求：1.涂层厚度应均匀，无明显缺陷。

2.涂层厚度应采用合适的测量工具进行检测，测量结果精确可靠。

3.检测过程中，应采取措施确保涂层的完整性，避免损坏涂层。

四、防火涂料涂层厚度检测方法1.电磁感应法：通过测量涂层厚度与电磁信号的变化关系，计算出涂层厚度。

2.超声波检测法：利用超声波在涂层中的传播速度，计算出涂层厚度。

3.光学测量法：通过光学原理，测量涂层厚度。

五、检测过程中的注意事项1.检测前，应清理涂层表面的污垢，确保测量结果准确。

2.选择合适的检测设备，确保测量精度。

3.检测过程中，应避免对涂层造成损伤。

4.检测结果应记录完整，以便后期分析和验收。

六、结论钢结构防火涂料涂层厚度检测是评价防火涂料质量的关键环节。

通过掌握检测标准和方法，确保涂层厚度符合要求，有助于提高钢结构的防火性能。

钢结构涂层厚度检测报告
检测目的：
本次检测旨在对钢结构中已涂层的部位进行涂层厚度检测，确保涂层达到设计要求，以保证钢结构的耐腐蚀性和使用寿命。

检测原理：
本次检测采用磁感应法进行涂层厚度测量。

该方法可通过电磁感应原理测量材料表面下的涂层厚度。

通过检测仪器的测量，可以精确地检测出材料表面涂层的厚度。

检测设备：
本次检测使用的设备为磁感应涂层厚度计，具有精度高、响应速度快、操作简单等优点。

检测过程：
在开始检测时，首先根据实际情况选择合适的探头，并按照操作说明正确安装探头。

然后将探头的底端紧密地接触到待测表面，并在涂层上点选数个测点进行涂层厚度测量。

保证测量过程中探头与待测表面保持紧密接触，避免测量误差的发生。

测量完毕后，将数据保存并记录。

数据分析：
根据测量数据，统计各位置的涂层厚度，并计算平均值、最大值和最小值。

经分析发现，本次检测结果显示各测点的涂层厚度均在设计要求范围内，符合使用要求。

检测结论：
本次钢结构涂层厚度检测显示，涂层厚度均符合设计要求，完全满足使用要求。

建议定期对涂层进行检测，确保其良好的耐腐蚀性和使用寿命。

同时，密切关注钢结构涂层情况，防止涂层老化、脱落等安全隐患的发生。

检测人员：
XXX
检测时间：
20XX年XX月XX日。

钢结构涂层质量检测报告摘要本报告旨在分析和评估钢结构涂层的质量，并提供相应的检测结果和建议。

通过对材料和涂层的检测，我们能够判断涂层的质量、附着力和耐久性，从而确保钢结构的安全和可靠性。

1. 引言钢结构涂层的质量对于延长钢结构的使用寿命、防止腐蚀和保护钢材的完整性至关重要。

本次检测主要关注涂层的均匀性、附着力和厚度等方面，以确保涂层能够有效地保护钢结构。

2. 测试方法本次检测采用以下方法对钢结构涂层进行质量检测：- 视觉检查：通过目视观察涂层表面，评估其表面平整度、气孔和裂纹情况。

- 黏度测试：使用恒定压力的附着力测试仪，测试涂层的附着力。

- 厚度测量：通过非破坏性测厚仪，对涂层的厚度进行测量。

3. 检测结果以下为本次检测得到的钢结构涂层质量检测结果：- 表面质量：涂层表面平整，无明显气孔和裂纹。

- 附着力：涂层在附着力测试中表现良好，无脱落或剥离现象。

- 厚度：涂层的平均厚度为X毫米，厚度均匀性符合相关标准。

4. 建议基于以上检测结果，我们提出以下建议：1. 维护：定期维护涂层，清除表面污垢和铁锈，保持涂层的完整性。

2. 检测：定期进行涂层质量检测，以及时发现并修复涂层的问题。

3. 保护：在钢结构暴露于恶劣环境下时，考虑采用额外的防腐措施，如使用防腐涂料或阻隔膜。

结论本次钢结构涂层质量检测显示涂层质量良好，符合相关标准和要求。

通过定期的检测和维护，我们可以确保涂层的持久性和钢结构的可靠性。

建议按照上述建议进行后续的维护和保护工作，以确保钢结构的长期使用和安全性。

> 请注意，本文档中的内容均基于钢结构涂层质量检测的结果，并不涉及法律问题。

最终决策应根据具体情况和相关法律法规进行。

钢结构防腐涂料涂层厚度检查记录日期：XXXX年XX月XX日地点：XXXX工地施工单位：XXXX有限公司监理单位：XXXX有限公司一、检查目的本次检查旨在确认在钢结构防腐涂料施工过程中，涂层的平均厚度是否符合设计要求，并提供合格的涂层厚度检查报告。

二、检查人员检查人员包括：施工单位现场负责人、监理单位现场工程师和本次检查的记录员。

三、检查工具和设备准备1.钢结构涂层厚度测量仪器（如电子涂层测厚仪）2.打尺或钢尺3.涂层厚度检查记录表格四、检查程序1.在施工前，检查人员查看设计图纸和规范要求，明确涂层的设计厚度和涂装方式。

2.施工单位进行钢结构防腐涂料施工。

3.检查人员在施工过程中进行随机抽样观察，并记录涂层施工情况，如铺涂方式、涂层是否均匀等。

4.在涂层施工完成后，检查人员使用涂层厚度测量仪器在不同位置进行涂层厚度测量，确保涂层的平均厚度符合设计要求。

5.根据测量结果，填写涂层厚度检查记录表格，包括涂层位置、测量数值、设计要求、合格情况等。

6.报告检查结果，并提出建议或要求，如对涂层不合格的位置进行修补或重新涂装。

五、检查结果根据本次涂层厚度检查，得出以下结论：1. 涂层平均厚度符合设计要求的位置：XXXX面积为XXX平方米，涂层平均厚度为XXX mm，合格。

2. 涂层平均厚度不符合设计要求的位置：XXXX面积为XXX平方米，涂层平均厚度为XXX mm，不合格。

根据规范要求，需要对该部分进行修补或重新涂装。

六、建议和要求1.施工单位应根据检查结果，对涂层不合格的位置进行修补或重新涂装，以确保涂层厚度符合设计要求。

2.监理单位应持续监督施工单位的涂层施工工艺，确保涂层施工质量符合规范要求。

七、备注本次检查记录仅涉及涂层厚度的检查。

不包括涂层的粘附力、硬度、耐磨性等其他性能的检查。

统表C02-102钢结构涂层厚度检测报告工程名称：编号：我国现行标准规范GB14907–2002《钢结构防火涂料》，对钢结构防火涂料的分类和质量要求作出了明确的规定。

国家消防产品质量监督检验机构对超薄型、薄型、厚型钢结构防火涂料产品，分别进行2±0.2mm、5±0.2 mm和25±2mm 三个标准涂层厚度的型式检验，将检验结果(涂层厚度和耐火性能试验时间)作为该产品型式认可证书的产品名称和规格型号的证书内容。

一、钢结构防火涂料按使用场所可分为：a) 室内钢结构防火涂料：用于建筑物室内或隐蔽工程的钢结构表面；b) 室外钢结构防火涂料：用于建筑物室外或露天工程的钢结构表面。

钢结构防火涂料按使用厚度可分为：a) 超薄型钢结构防火涂料：涂层厚度小于或等于3 mm；b) 薄型钢结构防火涂料：涂层厚度大于3 mm且小于或等于7 mm；c) 厚型钢结构防火涂料：涂层厚度大于7 mm且小于或等于45 mm。

二、涂层厚度与耐火极限钢结构防火涂料的质量受多种因素的影响。

不同的生产厂家，由于原材料、生产工艺、配方等因素，其产品质量是不同的。

相同的生产厂家、相同类型的不同批次的产品，其产品质量也存在差异。

如表3所示。

表3、某厂家钢结构防火涂料耐火极限检测数据涂料名称产品批次编号涂层厚度(mm) 耐火极限(min)超薄型钢结构防火涂料CB – 1 2.68 > 120CB – 2 1.80 > 90CB – 3 1.50 > 90CB – 4 2.53 112CB – 5 2.57 61CB – 6 0.68 > 30CB – 7 1.18 33薄型钢结构防火涂料 B – 1 4.68 > 160B – 2 8.20 141B – 3 4.80 120B – 4 4.80 120B – 5 3.39 > 90B – 6 3.50 87B – 7 4.70 110B – 8 1.20 > 32厚型钢结构防火涂料H – 1 30.0 212H – 2 30.8 130H – 3 26.0 > 180H – 4 37.0 > 180H – 5 30.0 180H – 6 38.7 182H – 7 20.0 > 120H – 8 17.8 98由表3可以看出，相同类型不同批次的防火涂料，其涂层厚度与耐火极限的相关性不大。
