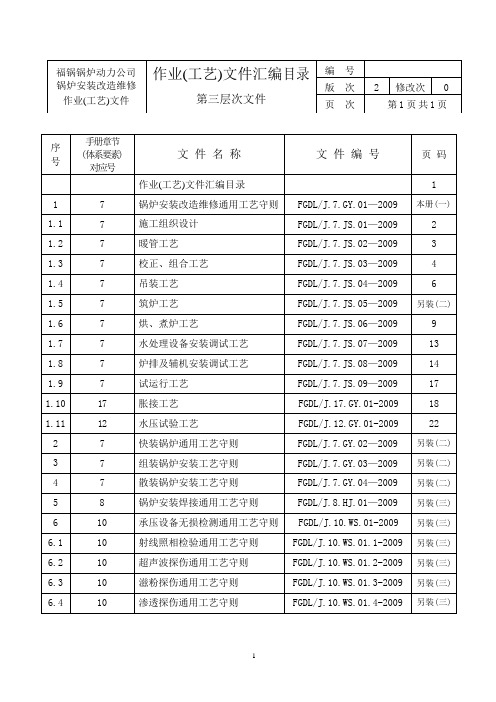

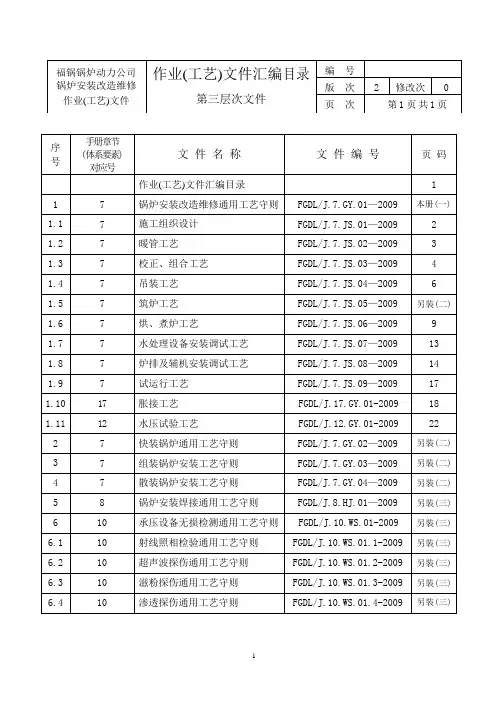

作业(工艺)文件汇编(三)-1锅炉安装焊接工艺通用守则

GLQC04-2008XXXXXXXX公司焊条电弧焊工艺焊条电弧焊焊接工艺守则1 总则1.1 为了保证锅炉焊接质量，特制定本通用工艺守则。

1.2 本通用工艺守则适用于锅炉及锅炉范围内管道工程中材质为低碳钢管道的焊条电弧焊焊接。

2 编制依据2.1 《蒸汽锅炉安全技术监察规程》2.2 GB50236--98《现场设备工业、管道焊接工程施工及验收规范》3 材料要求3.1 管材应有制造厂的质量证明书，并经入厂检验合格。

3.2 焊接材料应按设计规定选用。

设计无规定时，应选用焊缝金属性能、化学成分与母材相应且工艺性能良好的焊接材料。

常用焊接材料按下表选用3.3焊条使用前应安规定进行烘干,领用焊材时必须使用焊条保温筒.4.焊工要求受压元件的施焊焊工必须是经按《锅炉压力容器压力管道焊工考试与管理规则》考试合格的焊工。

施焊项目与焊工证所规定项目相符，中断焊接工作六个月以上者和对所有焊接设备焊材不熟悉时，焊工应重新进行考试。

5. 施焊所用焊接工艺必须经过焊接工艺评定。

除应遵守本通用工艺守则外，对具体的施焊工况应编制专门的焊接工艺卡。

6 焊前准备6.1 焊缝的位置应合理选择，使焊缝处于便于焊接、检验、维修的位置，并避开应力集中区。

各种焊缝之间的关系，一般应符合下列要求：6.1.1 有缝管对口，纵缝之间应相互错开100mm以上；6.1.2 地沟和架空管道两相临环形焊缝中心之间距离应大于管子外径，且不小于150mm；6.1.3 直埋供热管道两相临环形焊缝中心之间距离应不小于2m；6.1.4 在有缝管上焊接分支管时，分支管外壁与其它焊缝中心的距离，应大于分之管外径且不小于70mm。

6.2 焊缝坡口应按设计规定进行加工，无要求时可参照下表：6.3 外径和壁厚相同的管子或管件对口，应做到外壁平齐。

对口错边量在壁厚5mm以下时为0.5mm，在6~10mm范围内为1.0mm。

6.4管径不等或壁厚不等时，外侧厚度差不超过3mm时，内侧厚度差超过1.5mm时，应将厚出一侧管材削薄至平齐。

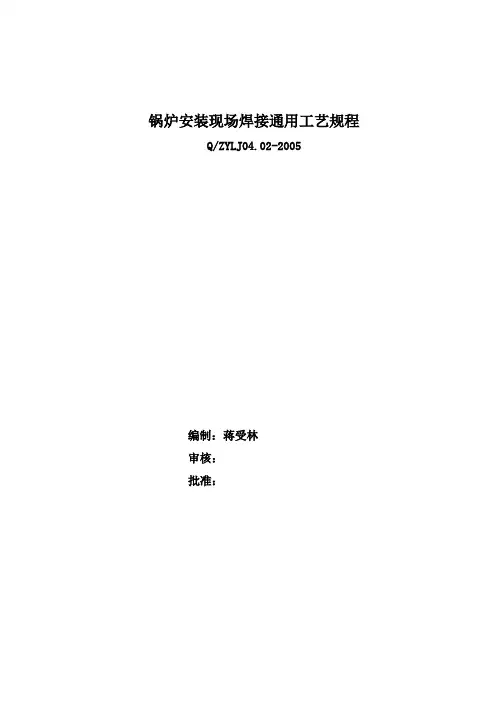

锅炉安装现场焊接通用工艺规程Q/ZYLJ04.02-2005编制：蒋受林审核：批准：1 总则1.1 目的和范围为了加强我公司对锅炉安装的焊接技术工作管理，保证安装焊接质量，特制订本工艺规程。

本规程实用于以水为介质的出口压力大于2.5MPa各种类型蒸汽锅炉、热水锅炉、有机载体锅炉、固定烟道式余热锅炉、常压锅炉安装的受压元件、承重结构及锅炉范围内的承压管道的焊接工作。

1.2 编制依据·《特种设备安全监察条例》（国务院令373号）·《锅炉安装改造单位监督管理规则》（TSG G3001-2004）·《蒸汽锅炉安全技术监察规程》(劳动部[96]276号)·《热水锅炉安全技术监察规程》(劳锅字[97]74号)·《工业锅炉安装工程施工及验收规范》（GB50273-98）·《火力发电厂焊接技术规程》（DL/T869—2004）·《电力建设施工及验收技术规范》(锅炉机组篇) （DL/T5047—95）·《锅炉受压元件焊接技术条件》（JB1613-93）2 焊工及无损检测人员2.1焊工2.1.1锅炉安装过程中的焊接工作，难度大、要求高，是锅炉安装质量的关键。

尤其是锅炉受热面管子的焊接，因其管径小、管壁薄、管排密集、间距小，施焊场地狭窄、焊口数量多（约占锅炉焊口数的60％～70％），焊接位置多变（水平固定，垂直固定，斜固定），焊接难度大。

焊接质量主要是通过焊工操作来保证的。

因此，从事锅炉受压元件焊接工作的焊工，必须按国家质量监督检验检疫总局颁发的《锅炉压力容器压力管道焊工考试与管理规则》进行培训、考试，取得焊工合格证后，方可进行考试合格项目范围的焊接工作。

必要时，还应根据有关要求做好与实际条件相适应的模拟练习工作。

2.1.2 施焊人员必须严格执行本规程和相关工艺文件、管理制度的要求。

2.1.3 施焊前，焊工必须认真阅读焊接作业指导书（或焊接工艺卡），遇到与作业指导书或焊接规范要求不符合的情况时，应拒绝施焊。

1.主题内容与适用范围1.1本标准规定了压力容器主要承压元件焊条电弧焊、埋弧焊以及焊缝返修的基本要求和操作规则,常压容器的焊接可参照执行。

1.2 本标准适用于碳素钢、低合金钢、奥氏体不锈钢制D1、D2类压力容器的焊接(不包括有色金属的焊接)。

1.3本守则如与设计文件相矛盾之处，应以设计文件为准。

1.4焊接时，除符合GB150、GB151、JB4710、JB4731、《固定式压力容器安全技术监察规程》和本守则外，还应符合图样的规定。

1.5本守则中引用的法规、标准、守则等如经修改，应以新的版本为准。

2.引用标准TSGR0004《固定式压力容器安全技术监察规程》GB150 《压力容器》GB151 《管壳式换热器》JB4710 《钢制塔式容器》JB4731 《钢制卧式容器》HG20584 《钢制化工容器制造技术要求》NB/T47015《压力容器焊接规程》NB/T47014《承压设备焊接工艺评定》NB/T47016《承压设备产品焊接试件的力学性能检验》TSG Z6002—2010《特种设备焊接操作人员考核细则》GB/T21433《不锈钢压力容器晶间腐蚀敏感性试验》HG20583《钢制化工容器结构设计规定》GB985《气焊、手工电弧焊及气体保护焊缝坡口的基本形式及尺寸》GB986《埋弧焊焊缝坡口的基本形式和尺寸》3. 焊接材料3.1 焊接材料包括焊条、焊丝、焊剂、钢带、气体、电极和衬垫等。

3.2 焊接材料应有产品质量证明书，并符合相应标准的规定，按照材料验收程序进行验收与复验，合格后方可使用。

3.3 焊条药皮应均匀、表面无气孔、没有明显的裂纹、脱皮现象，并存放在干燥的仓库内，要求温度≥5℃、相对湿度≤60%，使用前对焊条按规定温度应进行烘干和保温，烘干后的焊条应放在保温筒内，随用随取，低氢型焊条一般在常温下4h后应重新烘干，烘干次数不宜超过三次，对于焊工退回的焊条，库管员要做好标识，并按牌号、规格、代号存放，使用前应进行烘干，对于二次烘干的焊条应在焊条夹持端的截面用记号笔涂黄色标记，对于第三次烘干的焊条应在焊条夹持端的截面用记号笔涂红色标记。

工业锅炉通用工艺守则上海工业锅炉研究所编制二OO三年八月目录1、工业锅炉通用工艺守则总则 (1)2、工业锅炉通用工艺守则下料 (3)3、工业锅炉通用工艺守则封头热压 (13)4、工业锅炉通用工艺守则筒体冷卷 (17)5、工业锅炉通用工艺守则波形炉胆成形 (21)6、工业锅炉通用工艺守则手工电弧焊 (25)7、工业锅炉通用工艺守则埋弧自动焊 (30)8、工业锅炉通用工艺守则碳弧气刨 (37)9、工业锅炉通用工艺守则二氧化碳气体保护焊 (41)10、工业锅炉通用工艺守则钨极氩弧焊 (48)11、工业锅炉通用工艺守则锅炉受压元件焊后热处理 (54)12、工业锅炉通用工艺守则焊接接头返修 (59)13、工业锅炉通用工艺守则钻孔 (63)14、工业锅炉通用工艺守则烟箱、烟筒 (70)15、工业锅炉通用工艺守则水压试验 (77)16、工业锅炉通用工艺守则油漆和包装 (81)17、工业锅炉通用工艺守则产品钢印及标记移植规定 (87)工业锅炉通用工艺守则总则1 主题内容与适用范围本守则规定了工业锅炉产品加工制造过程中主要专业性工艺应遵守的基本规则.本守则适用于工业锅炉生产工艺准备和锅炉产品的加工.2 工艺技术准备2.1 按本守则的相应内容，根据所要加工的产品图样及技术要求编制产品工艺文件，规定具体的工艺要求.2.2 按工艺要求设计或选用所需使用的设备和工艺装备.3 操作前的准备3.1 操作者按到加工任务后，应检查加工所需的产品图样、工艺文件和有关技术资料是否齐全.3.2 要看懂、看清产品图样、工艺文件和有关资料，了解相应的工艺要求。

如有疑问应逐级向有关人员反映，待消除疑问后方可进行加工.3.3 按产品图样、工艺文件复核需加工的工件毛坯或半成品是否符合要求，发现问题应及时向有关人员反映，待问题解决后方可进行加工.3.4 按工艺文件要求，准备好加工所需的全部工艺装备，发现问题应及时处理；对新的夹具、模具等，应先熟悉其使用要求和操作方法.4 操作人员关键设备、特殊工种的操作人员必须经有关部门技术培训，并取得相应资格的操作证书，且只能在资格证书的有效期内担任操作工作.5 操作要求5.1 钢材坯料划线、下料及矫正的操作要求按《工业锅炉通用工艺守则下料》5.2 封头压制的操作要求按《工业锅炉通用工艺守则封头热压》5.3 筒体冷卷的操作要求按《工业锅炉通用工艺守则筒体冷卷》5.4 炉胆压制成形的操作要求按《工业锅炉通用工艺守则波形炉胆成形》5.5 手工电弧焊的操作要求按《工业锅炉通用工艺守则手工电弧焊》5.6 埋弧自动焊的操作要求按《工业锅炉通用工艺守则埋弧自动焊》5.7 碳弧气刨的操作要求按《工业锅炉通用工艺守则碳弧气刨》5.8 二氧化碳气体保护焊的操作要求按《工业锅炉通用工艺守则二氧化碳气体保护焊》5.9 氩弧焊的操作要求按《工业锅炉通用工艺守则钨极氩弧焊》5.10 焊后热处理的操作要求按《工业锅炉通用工艺守则锅炉受压元件焊后热处理》5.11 焊接接头返修的操作要求按《工业锅炉通用工艺守则焊接接头返修》5.12 烟箱、烟筒的操作要求按《工业锅炉通用工艺守则烟箱、烟筒》5.13 产品钢印及标记移植按《工业锅炉通用工艺守则产品钢印及标记移植规定》5.14 水压试验的操作要求按《工业锅炉通用工艺守则水压试验》5.15 油漆包装的操作要求按《工业锅炉通用工艺守则油漆和包装》6 加工操作后的处理6.1 各工序加工完的工件经检验合格后方能转入下道工序．6.2 加工过程及加工后所涉及的原材料、成品、半成品应按定置管理要求规定的摆放方式放在规定的区域内．6.3 凡具有合格标记的原材料、成品、半成品均应挂(或贴)合格标记，需做标记移植或打焊工钢印的均应按要求进行．6.4 加工工作完毕；所用设备及工艺装备应按企业相关管理制度进行处理. 6.5 产品图样、工艺文件及所使用的其它技术资料，应注意保持整洁、妥善保管、严禁涂改．工业锅炉通用工艺守则下料1 主题内容与适用范围本守则规定了工业锅炉用钢材划线、下料及矫正的有关技术要求.本守则适用于工业锅炉用板材、型材和管材的划线、下料及矫正.2 引用标准JB／T4308-1999《锅炉产品钢印及标记移植规定》3 操作前技术准备3.1 操作人员应熟悉图样、技术要求及工艺文件的内容，并熟悉所用的设备、工具的使用性能，严格遵守安全操作规程和设备维护保养规则.数控切割应预先输入图形或编制程序.气割及设备操作人员须持证上岗．3.2 操作人员应按有关文件的规定，认真做好现场管理工作．对工件和工具应备有相应的工位器具，整齐地放置在指定地点，防止碰损、锈蚀．3.3 操作前，操作人员应准备好作业必备的工具、量具，并仔细检查、调试所用的设备、仪表、量检具、模具、刀具，使其处于良好的状态.使用的仪表、量检具应在有效检定期内.3.4 需要有材质钢印(或标记)的钢材，下料前操作人员必须按JB／T4308规定在坯料和余料上进行钢印(或标记)移植，无标记移植的不得流入下道工序.4 划线4.1 一般规定4.1.1 钢材存在影响划线的弯曲、凹凸不平时，应先进行矫正．4.1.2 划线前，钢材表面必须清理干净，去除锈蚀、油污等，发现钢材有裂纹、严重锈蚀等缺陷，应经检验部门做出处理后，方可划线.4.1.3 自行制作的划线样板、样杆，应得到检验部门的确认.4.2 划线的技术要求4.2.1 应按设计图样、工艺文件在钢材上以1:1实样进行划线，根据不同的下料方法，划线时应留出适当的切割余量.4.2.2 断面不规则的板材、型材及管材等材料划线时，必须将不规则部分让出.应注意个别工件对材料轧制纹络的要求．4.2.3 用石笔所划的线条及粉线所弹出的线条必须清晰.4.2.4 划线时，应首先划基准线，而后再划其它线,对于对称的工件,一般应先划中心线，以此为基准再划圆弧，最后再划各直线.划线时可用样冲打小眼让圆规定脚.4.2.5 需要剪切的工件，划线时应考虑剪切线是否合理，以避免发生不适于操作的情况.4.2.6 在带有剪切边的钢板上划筒体等受压元件的下料线时，要除去剪切应力区.当板厚不大于20mm时，下料线距剪切边不小于10mm;当钢板厚度大于20mm时，下料线距剪切边应大于钢板厚度的一半.4.2.7 在带有毛边的钢板上划筒体等受压元件的下料线时，要根据钢板毛边的实际情况,去除不符合钢板质量要求的部分，并在此基础上再向内让出10mm划出下料线.4.3 划线的标记4.3.1 为了防止主要尺寸线在运转、加工过程中失去痕迹,应对准划线中心打上样冲眼,在拐弯或弯曲的地方应打得密一些.打样冲眼的深度一般不大于0.5mm,其偏离划线位置的误差不得大于0.5mm.4.3.2 划线时,当所划的线除有下料线外,还的其它线时,应对主要的线加注标记,并用油漆标出,以示区别.4.4 尺寸偏差与质量检验4.4.1 钢材坯料划线的尺寸偏差值应不大于尺寸公差值的三分之一;如果下料为方形或矩形板料时,则划线时对角线长度差应不大于板材下料时对角线长度差的三分之一.4.4.2 筒体、封头等重要工件划线应进行100%检验,其它工件则应做好首检和抽检工作,抽检的数量根据工件的情况由质检部门决定.5 下料5.1 下料方式选用的一般原则5.1.1 下料应优先选用机械下料,其次选用火焰气割下料.5.1.2 应优先选用自动化程度高的方式下料,尽量少采用手工方式下料.5.1.3 应尽量选用下料精度较高的方法下料.5.2 机械下料5.2.1.1 数量较多的工件下料，应尽量采用挡铁或专用控制尺寸装置并在设备上调整正确后下料.5.2.1.2 工件应在设备上定好位并按下料线找正夹紧后方可开动机器.5.2.1.3 多人联合作业时，必须有专人指挥负责.5.2.2 板材下料的一般规定5.2.2.1 钢板机械下料时，直线剪切在剪板机上进行；异形薄板工件可在振动剪上进行；扁钢亦可在冲剪机上下料.5.2.2.2 剪切下料时，剪刀必须锋利，剪切间隙按表1调整.表1 mm钢板厚度 4 6 8 10 12 14 16剪切间隙0.15 0.25 0.35 0.45 0.55 0.65 0.755.2.2.3 严禁重叠剪切或冲剪，剪切较大钢板时，应有相应的辅助设备将钢板吊起或托起，且高度比下剪口略低.5.2.2.4 剪切批量较大时，应尽量利用后挡料装置，并检查后挡板与剪床下刀刃之间的平行度，其平行度在1000mm测量长度上不得大于0.5mm.5.2.2.5 剪切时，严禁手指伸在压脚下方和上、下刃之间．剪切最后剩下的料头，必须保证剪床的压料板能压牢.5.2.2.6 振动剪剪切时，在刃口两侧可安装托架或夹具.剪切直径较大的圆板可采用定心装置，工件作旋转运动.5.2.2.7 振动剪剪切时，应调整好刀刃间隙，通常为四分之一板厚.剪切内孔前，需将上、下刀刃分开，工件放入后再对合上下刀刃.剪切时，需先剪出一个缺口再沿线剪切.5.2.3 型材下料的一般规定5.2.3.1 型材(圆钢、角钢、槽钢、工字钢等)下料应根据材料的牌号、规格和工艺要求确定下料的方式．锯切下料时，要根据材料选好带锯、锯条或锯片并在相应锯床上精心调试后进行下料；亦可采用联合冲剪机、压力机或冲床下料．5.2.3.2 集束和重叠锯切时必须夹紧工件。

通用焊接工艺规程发布日期：2009-9-29 | 阅读次数：4651--------------------------------------------------------------------------------（转）通用焊接工艺规程2009年08月15日星期六 16:23通用焊接工艺规程通用焊接工艺(一)1 总则本通用工艺适用于我公司采用手工电弧焊、埋弧自动焊，钨极氩弧焊及熔化极CO2气体保护焊工艺的各类钢制压力容器的焊接。

2 焊工2.1 焊工必须按《锅炉压力容器焊工考试规则》进行考试，并取得焊工合格证，方能在有效期内从事合格项目的焊接工作。

2.2 焊接前焊工必须了解所焊焊件的钢种、焊接材料、焊接工艺要点。

3 焊接方法3.1 下列焊缝一般采用埋弧焊3.1.1 10≤δ≤60的拼接焊缝；3.1.2 直径φ≥1000mm且δ≥10mm的A、B缝内、外口；600mm≤直径φ＜1000mm的A、B缝外口。

3.2 下列焊缝一般采用手工焊：3.2.1 直径φ≥1000mm且δ＜10mm的A、B缝内、外口；3.2.2 600mm≤直径φ＜1000mm的A、B缝内口3.2.3 直径φ≥89mm接管与法兰B类缝外口；3.2.4 C、D 类焊缝。

3.3 下列焊缝一般采用钨极氩弧焊：3.3.1 直径φ≥1000mm 且δ≤8mm的A、B类缝打底焊；3.3.2 600mm≤直径φ＜1000mm的A、B类缝打底焊；3.3.3 直径φ≥89mm接管与法兰B类缝打底焊；3.3.4 φ＜89mm的接管与法兰B缝焊接；3.3.5 图样要求采用氩弧焊的C、D类焊缝焊接。

3.4 下列焊缝一般采用熔化极CO2气体保护焊：3.4.1 塔器的裙座和底座环的焊接；3.4.2 容器和换热器等设备的鞍座和支座的焊接。

4 焊接材料4.1 根据产品图纸或JB/T4709《钢制压力容器焊接规程》的规定选用相应的焊接材料。

4.2 焊条、焊丝、焊剂必须具有产品质量证明书，并符合相应的标准规定，经验收或复验合格后方可使用。

锅炉安装焊接工艺作业指导书1有限公司目录1 焊接准备工作2 焊工培训与考核3 焊接工艺评定4 管子的对口焊接5 焊接检验与质量要求6 焊缝返修焊接工艺1、焊接准备工作1.1 坡口准备按图纸要求加工坡口型式，保证焊接质量和焊接经济性。

当图纸无要求时，可参考标准选择坡口型式和对口要求。

1.2 焊接设备机具准备焊接设备、机具是锅炉安装工作中保证焊接质量的关键项目之一，在准备时应注意设备的类型和性能；焊接设备的布置；焊接设备的接线及安全使用；焊接设备的维护和保养。

由于目前锅炉焊接要求严格，对受压元件，焊接要求氩弧焊打底，并要求无损检验，因此在选择设备类型和性能上，选择直流电焊机。

其它辅助设备，根据工程选定，如焊缝打磨设备、焊枪、氩弧流量，手工工具等，选型时应考虑使用方便、有效、先进性及性能价格比等。

1.3 焊接材料的准备1.3.1 要对焊接材料运行全过程的控制有效具有可追溯性。

从焊接材料的选择、采购、入库检验、标识、贮存、烘干、发放、回收等均有明确的具体的管理制度、岗位责任制，并有记录。

1.3.2 施工现场配备专用标准焊接仓库，专人保管。

1.3.3 施工现场有焊条烘干设备，并按要求进行烘烤、发放、回收、并有记录。

烘干设备上温度计、电流、电压表均有效校验期内。

1.4 焊接外部环境的要求1.4.1 下雨、下雪天、风速焊条电弧焊≥10m/s，氩弧焊≥2 m/s 时，应采取措施方可进行焊接；1.4.2 湿度≥90%不能施焊；1.4.3由材料及焊接工艺和环境温度决定是否预热及预热温度。

2、焊工培训与考核从事锅炉受压元件焊接工作的焊工，必须按国家质量监督检验检疫总局颁发的《特种设备焊接操作人员考核细则》进行培训、考试，取得焊工合格证后，方可进行考试合格项目范围的焊接工作。

3、焊接工艺评定3.1 焊接工艺评定是锅炉安装企业焊接能力的证明，它是指在给定钢材的前提下，企业采用合适的焊接材料、焊接方法、焊接工艺能否获得满足预期要求的焊接接头。

1目的本规则规定了本公司锅炉焊接的基本要求。

2适用范围本守则适用于手工电弧焊、埋弧焊、气体保护焊焊接的余热锅炉。

3焊接材料3.1焊接材料包括焊条、焊丝、焊剂和保护气体。

3.2焊材选择原则3.2.1根据母材的化学成分、力学性能、焊接性能并结合余热锅炉的使用条件综合考虑选用焊材。

3.2.2焊材必须有产品质量证明书，并符合相应标准规定。

3.2.3焊缝金属的性能应高于或等于相应母材标准规定值的下限或满足图样规定的技术要求。

4焊接评定锅炉的焊接工艺评定应符合NB/T47014《承压设备焊接工艺评定》的要求且满足TSG G0001《锅炉安全技术监察规程》中4.3.2.2的附加要求。

受压元件之间的对接焊接接头；受压元件之间或者受压元件与承载的非受压元件之间连接的要求全焊透的T型接头或角接接头。

5焊前准备5.1焊接坡口选择原则5.1.1焊缝填充金属尽量少5.1.2避免产生缺陷5.1.3减少焊接变形与应力5.1.4操作方便5.2坡口加工5.2.1碳素钢可采用冷加工法，也可采用热加工法。

5.2.2合金钢宜采用冷加工法，若采用热加工法，对影响焊接质量的表面层应使用冷加工法去除。

5.2.3根据产品图纸要求或工艺条件选用标准坡口或自行设计，可参考GB985.1和GB985.2规定。

5.2.4焊接坡口应保持平整、无裂纹、分层和夹渣。

5.2.5坡口表面及两侧（手工电弧焊各10mm，埋弧焊和气体保护焊各20mm）应将水、铁锈、油污和其它杂质清净，见金属光泽。

5.3焊条、焊剂按规定烘干、保温；焊丝需去除油、锈；保护气体应保持干燥，成分符合要求。

5.4预热5.4.1锅炉制造过程中，当焊件温度低于0℃时，应在始焊处100mm范围内预热到15℃左右。

5.4.2根据母材化学成分、焊接性、厚度、焊接接头拘束程度、焊接方法和焊接环境综合考虑是否预热。

5.4.3不同钢号相焊时，预热温度按预热温度要求较高的钢号选择。

5.4.4采用局部预热时，应防止局部应力过大，预热的范围为焊缝两侧各不小于焊件厚度3倍，且不小于100mm。

前言锅炉、压力容器是电力生产中的主要设备。

锅炉是承受高温、高压的热力设备，压力容器也是承压的重要金属部件。

如果这类设备发生了爆炸，就具有极大的破坏力。

因为锅炉、压力容器内贮有高压力的气体或液体，加之某些介质还具有高温、易燃、易爆、有毒的特点，当锅炉或压力容器爆炸时，内部介质还会瞬间释放出大量的能量，这些能量能将整个锅炉、压力容器或它们的碎块以很高的速度抛出外，还会产生强大的冲击波，直接破坏周围的设施和建筑物，造成人身伤亡。

另外，锅炉的“四管”或炉外管道发生爆漏，也会造成重大的经济损失，甚至人身伤亡事故。

焊接是电站安装和检修工作中的重要环节，锅炉、压力容器都是通过焊接的方式连接成一体的，焊接质量的优劣，直接影响设备的安全运行、使用寿命以及企业的经济效益。

高参数、大容量的机组，钢材品种多，焊接技术难度大，不但需要焊工有熟练的技艺，良好的工艺作风，而且还要有正确的焊接工艺作指导。

因此，针对我厂的实际情况，我们编写了《锅炉压力容器焊接工艺检修标准》，提出了焊接的一般规定、焊前预热、焊后热处理、焊接质量检验等具体要求，以及按不同的材质、规格，编制了相应的焊接工艺卡。

锅炉压力容器焊接工艺检修标准1 范围本标准是锅炉、压力容器焊接工作的实施细则，是保证锅炉、压力容器安全运行的重要措施2引用标准本标准在制订过程中，参照了以下标准、资料：DL612-1996 电力工业锅炉压力容器监察规程压力容器安全技术监察规程/国家质量技术监督局 1999DL438-2000 火力发电厂金属技术监督规程DL5007-92 电力建设施工及验收技术规范（火力发电厂焊接篇）焊工培训教材（初、中级本）/电力工业焊接分委员会等锅炉产品质量证明书/哈尔滨锅炉有限责任公司300MW火电机组HG-1025/18.2-WM10型锅炉说明书/哈尔滨锅炉有限责任公司Q/000-206.02-2000湖南省电力公司企业标准《制定管理、工作标准的一般规定》TDQ/105-204.07-2000湘潭电厂企业标准《制定管理标准的规定》3 本标准介绍了锅炉压力容器焊接方面应遵守的一般规定，并根据不同材质、规格制订了相应的焊接工艺指导卡。

锅炉安装工操作规程一、安全操作规范1.1保持工作区整洁有序，清理工作区的杂物和障碍物。

1.2在操作锅炉前，检查锅炉及相应设备的状态，确保无任何异常情况。

1.3佩戴必要的个人防护设备，包括安全帽、防护眼镜、耳塞、手套等，并确保其良好使用状态。

1.4在操作过程中，禁止吸烟、饮食以及携带易燃易爆物品。

1.5遵循现场安全规定和操作指导，不擅自更改、调整设备工作参数。

1.6在操作时，确保自己做到时刻专心、专注，严禁分心、疲劳操作。

1.7遇到突发情况或异常状况时，立即停止操作，并向相关负责人报告。

1.8灭火器材和急救设备应随时准备好，便于应对突发情况。

二、锅炉安装工作规范2.1在进行锅炉安装前，充分了解规范、图纸和相关技术要求。

2.2根据图纸和技术要求，进行有效的测量和标记，确保锅炉安装的准确性。

2.3在安装过程中，注意锅炉的位置和固定，确保其稳定性。

2.4在连接管道时，严格按照规范和要求进行连接，确保管道的密封性和安全性。

2.5电气连接应符合电气安全规定，确保电气设备的可靠工作。

2.6锅炉的调试和测试应在相关负责人的指导下进行，并记录相关的数据和结果。

2.7在锅炉安装完成后，进行必要的清洁工作，确保现场的整洁和无杂物。

三、锅炉操作规范3.1在正式操作锅炉之前，应了解锅炉的工作原理和技术要求。

3.2按照操作规范进行点火和燃烧，确保燃烧过程的安全和稳定。

3.3定期清理锅炉的灰渣和污垢，确保锅炉的高效运行。

3.4在锅炉操作过程中，严禁打开观察孔或触摸炉体，以免烫伤。

3.5在处理锅炉异常情况时，应根据情况选择适当的处理方法，如及时报修、停机等。

3.6定期检查锅炉的各项指标和参数，确保锅炉的安全和效率。

3.7在锅炉操作结束后，应正确关闭和停机，做好安全检查和设备保养工作。

四、应急处理规范4.1在发生火灾、泄漏、爆炸等紧急情况时，应立即启动紧急应急预案，采取相应的措施，确保现场人员的安全。

4.2灭火器材和急救设备应随时准备好，为应对突发情况提供支持。

锅炉安装焊接工艺标准目前，工作压力为2.5Mpa的锅炉受压容件，使用的钢材、无缝钢管，主要是低碳钢15g、20g、22g。

这种低碳钢含碳量低，塑性好，一般没有淬硬性，焊接性很好，因此，焊接时一般不需要采取特殊措施，焊后也不需热处理。

施焊时可采用手工电弧焊，氩弧焊及气焊的方法。

焊条一般选用E4303型焊接重要焊缝时，可选用E4315、E4316型焊条。

多年的施焊经验告诉我们，低碳钢焊接中，只要按正常工艺施焊，焊成的接头，其强度、塑性、韧性及严密性都会满足要求,可保证锅炉的安全运行。

以下把锅炉无缝管焊接工艺要点指导如下：1、坡口一般采用V型单侧斜角为30°-35°，钝边为20-30mm 。

2、焊接对口前，必须将坡口内外壁10-20 mm范围内的油、锈、漆垢清理干净，至呈金属光泽，并检查确认无裂纹。

3、对于顶栅水冷管如果一端与锅筒胀接，另一端与集箱焊接时应先焊接后胀接。

4、保证对口质量，单面焊的局部错口量，不得超过0.6 mm，双面焊局部错口量不超过1.5 mm，严禁在坡口间隙内填塞它物。

5、管子接头施焊前要用卡具固定，不可随意点焊固定。

6、管子接头施焊前点焊固定时要错开焊接开始点部位和终止点部位。

7、不得在坡口外的管壁上随意打火引弧。

8、焊条使用前，必须经150℃烘干箱干燥1-2小时后，使用时应装入保温筒，通电恒温50℃存放。

不得乱放在施工点，造成焊条潮湿。

9、正式施焊时各项焊接参数应按现场焊接指导书施焊。

10、水平固定焊的环缝可分两半圆形焊接，从仰焊部位中心线前10mm处起焊，按仰—仰立—立—立平-平焊的位置，仰焊用压弧法，立焊用挑弧法，焊到平焊位置时，应该越过中心线10 mm熄弧，后半圈开始焊时，应将前半圈起弧处吹去10 mm然后用挑弧法反方向从下向上焊接，焊完一层—清理焊渣—再焊第二层–直至焊满。

11、垂直固定焊的环缝，焊接中保持焊条与管子相对角度不变，熔池控制为椭圆形，运条时电弧只在熔池中斜向来回摆动，采用不灭弧半击穿法焊接。

1 依据1.1 投标标书及相关文件、图纸资料、标准及验收规范。

1.2 设备及主要材料清单。

1.3 上级部门及建设单位对工程的有关指导文件。

1.4 工程监理有关要求。

1.5 施工现场情况调查材料。

1.6 有关国家行业规程、标准和规范。

1.7 TSG Z0004《特种设备制造、安装、改造、维修质量保证体系基本要求》。

2 内容2.1 工程概况。

2.2 工程特点，内容及主要工作量。

2.3 施工布置。

2.4 施工技术方案2.4.1 锅炉施工工艺及安装方式、锅炉吊装工艺方案、找正工艺方案等。

2.4.2 焊接、胀接工艺方案。

2.4.3 炉墙砌筑、保温工艺方案。

2.4.4 水压试验工艺方案。

2.4.5 烘、煮炉工艺方案。

2.4.6 试运行工艺方案。

2.5 施工进度。

2.6 施工劳动力需求计划。

2.7 施工主要工、机具配备。

2.8 质量保证措施。

2.9 进度保证措施。

2.10 安全文明施工措施。

2.11 监督检查措施。

1 锅炉安装结束，并进行烘、煮炉后，进入试运行，当锅炉汽压升到工作压力的2/3时，应进行暖管工作，以防止送汽时发生水击事故。

2 暖管应按以下暖管工艺程序操作：2.1先开启管道上的疏水阀，排出全部冷凝水，直至正式供汽时再关闭。

2.2在锅炉升压时，将主汽阀关闭，直至升压到工作压力的2/3时，再缓慢少量开启主汽阀进行暖管，待管道充分预热后再全开。

若管道发生振动或水击，应立即关闭主汽阀，同时加强疏水。

待振动消除后，再慢慢开启主汽阀，继续进行暖管。

暖管时应注意管道及其支架的膨胀情况，如有异常声响等现象，应即停止暖管，及时消除故障后方可继续暖管。

2.3 慢慢开启分汽缸进汽阀，使管道汽压与分汽缸汽压相等，同时排除凝结水。

2.4 各汽阀慢慢开启至全开后，应回转半圈，防止汽阀因受热膨胀后卡住，不能灵活开关。

1 钢结构件校正工艺1.1按照钢结构件检查的记录，超出范围的，应予现场校正。

1.2对变形较小的构件利用专用工具进行冷态校正，如自制龙门架千斤顶校正，冷态校正后不得有凹凸、裂纹等损伤。

GLQC05-2008XXXXXXX公司锅炉安装改造氩弧焊焊接通用工艺守则标记编制日期审批日期锅炉安装改造氩弧焊焊接通用工艺守则1 总则1.1 为了保证锅炉安装改造质量，特制定本通用工艺守则。

1.2 本通用工艺守则适用于锅炉安装改造工程中材质为低碳钢管道的氩弧焊焊接。

2 编制依据2.1GB50273《工业锅炉安装工程施工及验收规范》2.2 GB50236--98《现场设备工业、管道焊接工程施工及验收规范》 2.3 《蒸汽锅炉安全技术监察规程》3.1 管材应有制造厂的质量证明书，并经入厂检验合格。

3.2 焊接材料应按设计规定选用。

设计无规定时，应选用焊缝金属性能、化学成分与母材相应且工艺性能良好的焊接材料。

符合GB1300要求。

常用焊接材料按下表选用3.3氩气有完整的质量保证书，并符合GB4842《氩气》的要求。

3.4钨棒：推荐使用WCe20的铈钨电极、WYBa 钇钡钨电极、WY 钇钨电极。

母材手工电弧焊用焊材20Q235H08A H08A4.焊工要求受压元件的施焊焊工必须是经按《锅炉压力容器、压力管道焊工考试与管理规则》考试合格的焊工。

施焊项目与焊工证所规定项目相符，中断焊接工作六个月以上者和对所有焊接设备焊材不熟悉时，焊工应重新进行考试。

5. 施焊所用焊接工艺必须经过焊接工艺评定。

除应遵守本通用工艺守则外，对具体的施焊工况应编制专门的焊接工艺卡。

6 焊前准备6.1 管道上焊缝的位置应合理选择，使焊缝处于便于焊接、检验、维修的位置，并避开应力集中区。

6.2 焊缝坡口应按设计规定进行加工，无要求时可参照下表：6.3 外径和壁厚相同的管子或管件对口，应做到外壁平齐。

对口错边量在壁厚5mm 以下时为0.5mm ，在6~10mm 范围内为1.0mm 。

6.4管径不等或壁厚不等时，外侧厚度差不超过3mm 时，内侧厚度差超过1.5mm 时，应将厚出一侧管材削薄至平齐。

壁厚 mm 钨棒直径 mm 焊丝直径 mm 氩气流量 L/min 焊接电流A 3~6 2.5 2.5 6~8 50~100 >10 32.56~8110~140厚度（mm ）坡口名称 坡口角度钝边高度备注 1~3 Ⅰ型坡口 4~10V 型坡口55~65度0~26.5 不得在焊缝两侧加热延伸管道长度。

锅炉安装焊接施工工艺标准1 适用范围本标准适用于工业锅炉受热面管子、管束、锅筒与管子、集箱与管子、锅炉本体管道、异种钢接头和锅炉钢结构的焊接及返修工程。

2 施工准备2.1 材料2.1.1 钢材必须符合国家标准或部颁标准。

2.1.2 根据焊接母材的钢号，正确选择相应的焊接材料。

2.1.3焊条和焊丝的牌号和直径，钨极的类型、牌号和直径，保护气体的名称和种类应符合焊接工艺评定的要求，并有相应的合格证或质量证明书。

2.2 机具、设备2.2.1 设备：氩弧焊焊接设备、交直流电焊机、气焊设备、热处理设备、射线探伤设备、超声波探伤设备、磁粉探伤设备、烘干箱角、磨机、碳弧气刨等。

2.2.2 机具：焊缝检测尺、保温筒等。

2.3 作业条件2.3.1 焊接允许的环境温度应符合表2.3.1的规定。

焊接允许的最低环境温度表2.3.12.3.2 锅筒、集箱已经安装完毕。

2.4 技术准备2.4.1 参加作业的施焊焊工，必须持有与所焊项目相对应的焊工考试合格证，必要时尚需做焊接试件，以验证其技术状况是否合乎要求。

2.4.2 根据焊接项目，编制有针对性的焊接工艺指导书，并按其规定焊接工艺试件后，经检验后作出焊接工艺评定，以验证焊接工艺指导书是否合适。

2.4.3 及时对施工人员进行技术交底，对于有危险性的施工项目需要进行技术安全交底。

3 操作工艺3.1 钢结构的焊接钢架、平台、扶手、拉杆等钢结构的焊接应采取以下工艺措施。

3.1.1 确认组对装配质量符合要求，首先进行组件点固焊，点固焊长度宜为20～30mm，且牢固。

3.1.2 全部组件点固焊后，应复查组件几何尺寸无误后方可正式焊接。

3.1.3 为了保证焊透，厚度超过8mm的对接接头要开V型或K型坡口进行焊接，并应满足焊缝加强高度和焊脚高度要求。

3.1.4焊接时应采取对称、跳焊，分段退焊等方法，以控制焊接引起组件变形。

3.1.5焊缝末端收弧时，应将熔池填满。

3.1.6多层焊，焊接下一层之前要认真清除熔渣。

福锅动力工程公司质保体系文件第三层次文件作业(工艺)文件汇编(二)1、筑炉工艺守则FGDL∕J.7.JS.05－2009版本：第2版（2009年）发放号：福锅动力字【2009】第066号受控状态：编制：审核：批准：2009-10-25发布 2009-11-26实施福州福锅锅炉动力工程有限公司发布1、主题内容与适用范围本守则规定了锅炉安装、改造、维修施工的筑炉技术要求及操作方法。

本守则适用于锅炉炉墙施工及安装维修。

2、总则：2.1、锅炉砌筑工程是锅炉本体安装的最后工序，砌筑质量的优劣,对安全运行、炉龄长短、蒸汽成本、能源消耗以及环境污染等有直接关系。

因此,要求施工人员严格遵守本规程，保证筑炉施工质量。

3、施工准备：3.1、任务一经下达,应认真熟习施工图和技术文件。

在掌握锅炉结构特点的同时应及时提出与各工种、工序穿插、相互配合的步骤和要求。

3.2、按照施工预算和技术文件对耐火材料，保温制品,建筑材料进行数量清点和质量检验。

耐火材料必须具有出厂合格证。

3.3、要认真核对与筑炉有关的锅炉本体各部位尺寸及钢架、水冷壁、对流管束的垂直度、管排管距的平整度，以及省煤器、空气预热器和炉排的相对位置等能否满足砌筑工程和设计要求。

若发现问题应及时向工地负责人报告,在未修正前不准施工。

3.4、必须具备下列条件方可砌筑：（1）水压试验合格；（2）自动或链条炉排须经3小时运转合格后；（3）汽包、联箱、钢架上的临时支撑拆除完毕；（4）接通水、电源，并能满足施工需要。

4、炉墙砌筑炉墙有重型和轻型两类，35T／n以下的锅炉大多是重型炉墙。

因此,本守则以重型炉墙为主。

4.1砌筑前的基础刻线,应以本体安装的各基准为准,分别划出耐火砖、伸缩缝、保温砖和机红砖轮廓线。

水平标高则以钢架立柱上的一米水平点为准进行基础找平和各种炉墙开口（孔）的依据。

4.2、为控制砖的统一层高,应按各砖种的砖厚加砖缝厚度逐层划在钢架立柱上。

4.3、炉排安装工艺流程4.3.1、炉排有固定炉排、手摇炉排、振动炉排、往复炉排、链条炉排等。

一、施工组织设计编写要求1.适用范围1.1本制度是为了有效地指导和管理施工。

1.2本制度适用于公司所承接工程项目的施工设计编审。

2.相关文件2.1国家或部颁发的有关施工技术规范、规程、质量检验评定标准及合同。

2.2施工图纸、设计变更、技术核定单。

2.3设备说明书、材料合格证明及设备、材料代用单等。

2.4企业标准、文件及质量计划等的有关规定。

3.术语施工设计：施工组织总设计、施工组织设计、施工方案、专项技术措施的统称。

4.职责4.1施工设计由技术部归口管理，并负责监督和指导。

4.2施工组织设计由项目经理部编写，公司技术部审核，总工程师批准。

5.施工设计分类及内容5.1施工组织总设计是以一个大型建设项目(建设单位)或民用建筑群为对象，在初步设计或扩大初步设计阶段，对整个建设工程在总体战略布置、施工工期、技术物资、大型临时设施等方面进行规划和安排，以保证施工准备工作。

5.1.1工程概况，按程序、合理、有效地进行，其内容是：5.1.1.1工程名称、地点、建设单位、工程内容、性质、主要工程数量、工程总造价、建设总工期。

5.1.1.2上级对该工程的批件5.1.1.3建设地区的自然及技术经济条件5.1.1.4工程特征、工艺要求、主要工艺流程、涉及的新工艺、新技术及技术难点。

5.1.2施工部署和主要单位工程施工方案的确定：主要包括施工任务的组织分工和安排、主要单位工程施工方案、主要工种工程的施工方法等。

5.1.3施工总进度计划：包括建设工程总进度、主要单位工程综合进度和土建配合施工进度。

如属跨年工程还应编制逐年工程进度计划。

施工总进度计划，用以控制总工期及各单位工程的搭接关系和延续时间。

5.1.4技术、物资供应计划5.1.5劳动力组织、技术培训和各种劳动力需用计划5.1.6保证工程质量和安全生产的技术组织措施5.1.7施工准备工作计划：主要包括对建设地区自然条件及经济技术条件等的调研，掌握设计进度和意图，编制施工设计和研究有关施工技术措施、新工艺、新技术、新材料的试验、技术培训、物资和机具的申请和准备等。

锅炉安装通用施工方案一、总则本锅炉安装通用施工方案,适用于以水为介质,额定工作压力不大于2。

5Mpa的固定式整装出厂的蒸汽锅炉。

对于现场组装的蒸汽锅炉，按JBJ27-96《工业锅炉安装工程施工及验收规范》要求进行。

对以导热油为介质的热载体锅炉的安装，则另按有关规定执行。

二、安装前的准备工作在进行锅炉安装前,应检查该锅炉安装前如下有关资料,手续是否办妥完善，技术资料是否齐全。

按《锅炉元件验收制度》如发现受压部件存在影响安全质量问题时，应停止安装。

1.锅炉安装工程合同；2.锅炉安装申报表审批情况；3.锅炉安装现作业人员审批表；4.锅炉出厂资料;5.锅炉房平面图、设备布置图、管线流程图等工艺资料；6.开工报告.三、基础检查根据锅炉基础图，检查锅炉房实物基础尺寸偏差，划出纵横位置基准线，具体内容要求如下：1.基础座标位置(纵、横轴线）偏差≤20mm；2.基础标高偏差;3.条形基础对角线偏差≤5mm；4.基础上平面外形尺寸偏差≤20mm;5.基础上平面水平度偏差：每米≤5mm,全长≤10mm。

实测数据记入《锅炉安装检验记录卡》和《锅炉安装质量证明书》,对不符合基础要求的，应予补救和修整。

有管道地沟的锅炉房，检查是否符合要求，不符合的与用户联络或另行开挖。

四、锅炉本体就位1.锅炉本体如用移动方法就位时，利用“道木”运输必须高于基础平面，保证基础不受损坏；2.锅炉本体运输利用滚杠移至基础上后，暂不撤滚杠进行初步找正，使锅炉的前后面板的基准与基础横向中心线吻合。

允许偏差±20mm,锅炉纵向基准与基础纵向中心线吻合，允许偏差±10mm；3。

分步撤消滚杠将锅炉平稳地落在基础上,底座均匀地楔入垫铁，使锅炉平稳；4.在就位过程中,可能使锅炉发生位移，应反复校正,达到允许偏差；5.如利用机械起吊与运输，参照上述要求，将锅炉就位。

五、锅炉找正1.水位表标高找正。

利用透明胶管找正锅炉左右两个水位表标高的水平偏差≤2mm；2.烟管找正。

锅炉安装焊接通用作业指导书目录1 主题内容及适用范围2 引用标准3 焊接人员4 焊接材料5 焊前准备6 焊接工艺及焊后热处理7 质量检验8 安全注意事项附焊接工艺卡1 主题内容与适用范围本守则制定了在锅炉本体安装过程中的焊接工程采用手工电弧焊及手工钨极氩弧焊等焊接方法时，对焊接人员、焊接材料、焊接工艺、焊接检验以及焊接过程中的安全注意事项等的通用规定。

本守则适用于在本公司范围内，安装9.8MPa及以下额定工作压力的锅炉本体的焊接工程。

2 引用标准国家劳动人事部《蒸汽锅炉安全技术监察规程》《工业锅炉安装工程施工及验收规范》《电力建设施工及验收技术规范(火力发电厂焊接篇)》本公司常用焊接工艺评定号见附表1。

3 焊接人员锅炉安装中的焊接工作是关系到锅炉能否安全正常运行的重要环节，各类焊接人员一定要发挥自己的作用，恪尽职守。

3.1 焊接技术人员⑴应有一定专业技术水平和较丰富的实践经验，能起技术指导作用。

⑵掌握工程概况，熟悉工程特点和应执行的规范，编制焊接施工技术措施，参与焊工考核和焊接材料管理的检查工作。

⑶负责焊接技术交底，参加质量验收。

⑷记录、整理竣工资料，严格按公司管理体系程序文件运行。

3.2 焊接质量检查、检验人员⑴质量检查要持证上岗，并负责编制焊接质量验收项目检查焊接质量，并认真记录，参与工程竣工资料的移交工作。

⑵参与技术措施的编制与审定，负责检查焊工合格证件。

⑶检验人员应有相应专业资格证书，并根据质量检查员确定的受检项目及时检验，结论准确，反馈及时，整理和保管全部检验记录。

3.3 焊工3.3.1 锅炉受压元件的施焊,必须按《锅炉压力容器焊工考试规则》进行考试，取得焊工合格证，且只能担任考试合格范围内的焊接工作，严禁无证施焊。

3.3.2 焊工应按焊接工艺指导书或焊接工艺卡施焊。

3.3.3 焊工凡是遇与作业指导书不符要求时，应拒绝施焊。

当发现重大质量问题时及时报告有关人员，不得自行处理。

3.4 焊接热处理人员热处理人员必须持证上岗，并严格按作业指导书中的要求进行操作，做到操作无误，记录准确，并整理好热处理资料。

1焊材选择一施焊卜2.7焊接接头检验选择焊接规范参数焊接坡口清理选择焊接设备质量检验页次：3/84.1.2焊丝在使用前必须将其表面的锈污清除干净,将局部弯折处校直,焊剂在使用前必须在200-250°C 温度下烘干,保温l-2h.4.1.3焊剂使用几次后，应将其中的细粉及尘土筛去。

4.2焊接参数的选择可参见下表：4.3焊接坡口应保持平整，不得有裂纹、分层、夹渣等缺陷，尺寸应符合图纸规定，应将坡口及两侧各20mm 范围内水锈油污积渣和其他有害杂质清理干净。

4.4施焊441焊接纵向接头时，接头两端应加引熄弧板。

4.4.2 双面焊接时，首先对定位焊缝反面的接头进行焊接，以免定位焊缝熔合，造成纵向裂纹，焊完一面后，另一面必须清根再焊。

4.4.3 对14mm 以下的可不开坡口，要求装配间隙0∙lmm,正面焊时使焊缝熔合小于板厚的50%,翻面后使熔深达60%以上。

4.4.4对较厚板可采用坡口，多层多道埋弧自动焊。

4.4.5 焊接环向接头时应先焊内环缝，后焊外环缝。

焊丝应顺焊接方向根据不同的筒体直径离其中心线留出20-70mm 不等的偏移量。

4.4.6焊接通用工艺守则 文件编号:量，因此，在增加电流的同时，必须相应的提高电弧电压。

447焊接的焊件应尽量放平，如有倾斜其倾斜角不得超过6・8。

，上坡焊时，电弧电压应稍高，下坡焊时，电弧电压应稍低。

4.4.8焊接完毕后，应进行清渣，回收焊药，搬迁焊机时应切断电源开关。

5手工碳弧气刨5.1碳弧气刨设备选用：A、碳弧气刨电源：ZXG—1000A,ZX5—400B。

B、空气压缩机：JA0.5/7X型C、四周送风式刨枪.5.2刨前准备A、检查刨枪气管是否畅通。

检查气刨电源极性是否正确,检查气刨气压是否达到040.6MPaB、根据碳棒直径调试好电流,碳棒伸出长度为80-100mm.C、严格按安全操作规程进行施刨,作好安全保护工作.在容器内施刨时应有良好的通风措施,并应设监护人.有风操作时应做好防烧伤措施.5.3气刨参数选用与操作A、电源极性为直流反接。
