宿州技师学院校园网网络拓扑图
备注：
1、校园网外网（万维）为百兆光纤接入；
2、校园网内网教学楼、办公楼主交换机为以太网千兆接入，教室及各处室、教研组、微机室各终端为百兆以太
网接入。
3、现办公楼为光纤接入，建议教学楼外网采取同样方式，可以减少信号衰减，网络也更为稳定、可靠、快速。
4、因考虑到兴建校园网投入较大，工期较长，加之目前学院资金紧张，所以宿舍子网及礼堂子网未进行设计。
5、多媒体教室可采取两种方案：
⑴实训楼四楼多媒体教室全套设备。
优点：设备不容易人为损坏。
缺点：功能较为单一，价格较贵。
⑵投影机、交互式电子白板、笔记本。
优点：价格相对较低，操作方便，功能更强大；缺点：容易人为损坏。
大校园园网网络拓扑构造图大校园园网网络拓扑构造图
该校园根底发明分三个期间，1996--2000年，树立与电信的DDN专线，教学科研拨号上网；2000年--2004年，完毕校园千兆骨干、百兆桌面，掩盖全校悉数楼宇的以太园区网；2004年--2008年，主张数字校园发明项目，完毕了校园网的扩容晋级、存储与安全体系、数字教学支撑体系、教学电子政务体系、数据基地及运用体系5个发明项目。
如今，校园出口带宽为1.8G，包含：教学网300兆，公网500兆，IPv6十00兆，信息点22000个，注册上网用户数20000多个。
校园网公共作业设备近千台，万兆级基地沟通机，骨干网支撑组播和IPv6。
教学区施行免费上网，家族区选用802.11X认证体系，学生区选用流量计费认证体系，实名注册。
安顿有双防火墙、侵略查看、网络审计、流控处理等体系，确保校园网的作业安全。
选用流量定量免费、过量分段计费处理办法，使技能办法和处理办法有用联络。
1。

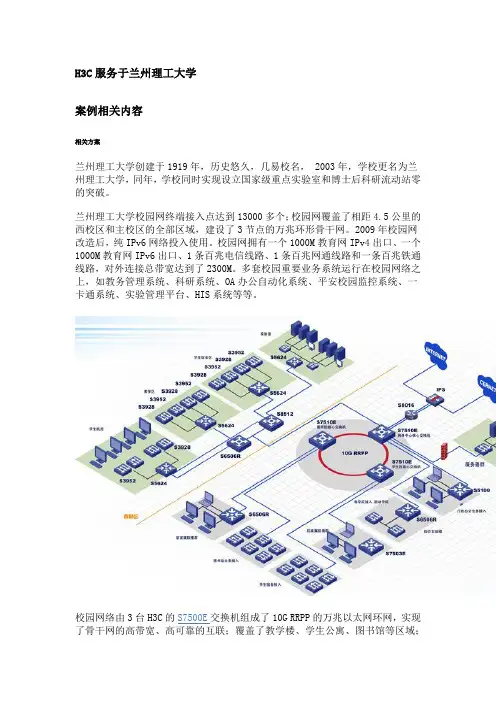

H3C服务于兰州理工大学案例相关内容相关方案兰州理工大学创建于1919年，历史悠久，几易校名， 2003年，学校更名为兰州理工大学，同年，学校同时实现设立国家级重点实验室和博士后科研流动站零的突破。
兰州理工大学校园网终端接入点达到13000多个；校园网覆盖了相距4.5公里的西校区和主校区的全部区域，建设了3节点的万兆环形骨干网。
2009年校园网改造后，纯IPv6网络投入使用。
校园网拥有一个1000M教育网IPv4出口、一个1000M教育网IPv6出口、1条百兆电信线路、1条百兆网通线路和一条百兆铁通线路，对外连接总带宽达到了2300M。
多套校园重要业务系统运行在校园网络之上，如教务管理系统、科研系统、OA办公自动化系统、平安校园监控系统、一卡通系统、实验管理平台、HIS系统等等。
校园网络由3台H3C的S7500E交换机组成了10G RRPP的万兆以太网环网，实现了骨干网的高带宽、高可靠的互联；覆盖了教学楼、学生公寓、图书馆等区域；汇聚层采用全光纤千兆链路上行到核心骨干；接入层采用了三层到桌面的组网方案。
校园网通过部署全面支持IPv4/IPv6双栈协议的H3C交换机200余台，实现了IPv6校园网用户接入和CERNET2的骨干IPv6互联，为下一代IPv6试商用网络打下基础。
依托万兆校园网和EPON无源光网络技术，建成了校园IP智能监控系统，开启平安校园新时代。
如您需进一步了解，请点售前咨询IT/科技兰州理工大学数字化校园网的建设是一个应用复杂、业务丰富的网络，同时集成了教学、科研、学生、家属用户等综合性网络，在建设的过程当中核心层采用华为3Com S8512万兆交换机作为校园网的西校区核心设备，同时两个S8512 之间采用10GE进行互联，满足校园网骨干的高带宽的要求。
根据具体的情况分别采用S6506R汇聚交换机或其他三层交换机。
在校园网的内部为了采用VG语音网关开展语音业务，同时在校园网内部建立了IPv6的科研网络，在出口采用华为3Com NE40路由器作为出口路由器直接与Cernet2相连，NE40上同时增加NAT单板来实现V4网络与V6网络的相互访问，在IPv6科研网络上进行6to4、NAT－PT、BGP4＋等相关路由协议以及过渡技术的实验，提高用户对于下一代网络的认识。
IP地址：211.80.192.1-254 学生宿舍vlan 192 网关地址：211.81.192.2/24 211.80.193.1-254 学生宿舍vlan 193 网关地址：211.81.193.2/24211.80.194.1-254 计算中心vlan 194 网关地址：211.81.194.2/24211.80.195.1-254 计算中心vlan 195 网关地址：211.81.195.2/24211.80.196.1-254 教学楼vlan 196 网关地址：211.81.196.2/24211.80.197.1-254 实训楼vlan 197 网关地址：211.81.197.2/24211.80.198.1-254 图书馆vlan 198 网关地址：211.81.198.2/24211.80.199.1-254 办公楼vlan 199 网关地址：211.81.199.2/24 校园网出口路由器地址：202.202.102.105接入ISP的路由器端口地址：202.202.102.106Router0配置：Router>enRouter#conf tRouter(config)#inter s1/0Router(config-if)#ip address 202.202.102.105 255.255.255.0 Router(config-if)#no shutdownRouter(config-if)#clock rate 64000Router(config-if)#inter f0/0Router(config-if)#ip address 211.81.199.1 255.255.255.0 Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#route ripRouter(config-router)#network 202.202.102.0Router(config-router)#network 211.81.199.0Router(config-router)#version 2Router(config-router)#Router1配置：Router>enRouter#conf tRouter(config)#inter s1/0Router(config-if)#ip address 202.202.102.106 255.255.255.0 Router(config-if)#no shutdownRouter(config-if)#inter f0/0Router(config-if)#Router(config-if)#ip address 192.168.10.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#route ripRouter(config-router)#network 192.168.10.0 Router(config-router)#network 202.202.102.0 Router(config-router)#version 2Router(config-router)#Multilayer Switch0配置：Switch>enSwitch#conf tSwitch(config)#ip routingSwitch(config)#vlan 199Switch(config-vlan)#vlan 198Switch(config-vlan)#vlan 197Switch(config-vlan)#vlan 196Switch(config-vlan)#vlan 195Switch(config-vlan)#vlan 194Switch(config-vlan)#vlan 193Switch(config-vlan)#vlan 192Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport access vlan 199Switch(config-if)#inter range f0/2-9Switch(config-if)#switchport trunk encapsulation dot1q Switch(config-if)#exitSwitch(config)#inter vlan 199Switch(config-if)#ip address 211.81.199.2 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#inter vlan 198Switch(config-if)#ip address 211.81.198.2 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#inter vlan 197Switch(config-if)#ip address 211.81.197.2 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#inter vlan 196Switch(config-if)#ip address 211.81.196.2 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#inter vlan 195Switch(config-if)#ip address 211.81.195.2 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#inter vlan 194Switch(config-if)#ip address 211.81.194.2 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#inter vlan 193Switch(config-if)#ip address 211.81.193.2 255.255.255.0Switch(config-if)#no shutdownSwitch(config-if)#inter vlan 192Switch(config-if)#ip address 211.81.192.2 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#exitSwitch(config)#route ripSwitch(config-router)#network 211.81.199.0Switch(config-router)#network 211.81.198.0Switch(config-router)#network 211.81.197.0Switch(config-router)#network 211.81.196.0Switch(config-router)#network 211.81.195.0Switch(config-router)#network 211.81.194.0Switch(config-router)#network 211.81.193.0Switch(config-router)#network 211.81.192.0Switch(config-router)#version 2Switch(config-router)#Multilayer Switch1配置：Switch>enSwitch#conf tSwitch(config)#ip routingSwitch(config)#inter range f0/1-6Switch(config-if-range)#switchport trunk encapsulation dot1q Switch(config-if-range)#switchport mode trunkSwitch(config-if-range)#Switch1配置：Switch>enSwitch#conf tSwitch(config)#vlan 192Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 192Switch(config-if-range)#Switch2配置：Switch>enSwitch#conf tSwitch(config)#vlan 192Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 192 Switch(config-if-range)#Switch3配置：Switch>enSwitch#conf tSwitch(config)#vlan 192Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 192 Switch(config-if-range)#Switch4配置：Switch>enSwitch#conf tSwitch(config)#vlan 193Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 193Switch(config-if-range)#Switch5配置：Switch>enSwitch#conf tSwitch(config)#vlan 193Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 193Switch(config-if-range)#Multilayer Switch2配置：Switch>enSwitch#conf tSwitch(config)#ip routingSwitch(config)#inter range f0/1-4Switch(config-if-range)#switchport trunk encapsulation dot1q Switch(config-if-range)#switchport mode trunkSwitch(config-if-range)#Switch6配置：Switch>enSwitch#conf tSwitch(config)#vlan 194Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 194 Switch(config-if-range)#Switch7配置：Switch>enSwitch#conf tSwitch(config)#vlan 194Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 194 Switch(config-if-range)#Switch8配置：Switch>enSwitch#conf tSwitch(config)#vlan 195Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 195 Switch(config-if-range)#Switch9配置：Switch>enSwitch#conf tSwitch(config)#vlan 196Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 196 Switch(config-if-range)#Switch10配置：Switch>enSwitch#conf tSwitch(config)#vlan 196Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 196 Switch(config-if-range)#Switch11配置：Switch>enSwitch#conf tSwitch(config)#vlan 197Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 197 Switch(config-if-range)#Switch12配置：Switch>enSwitch#conf tSwitch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 197 Switch(config-if-range)#Switch13配置：Switch>enSwitch#conf tSwitch(config)#vlan 198Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 198 Switch(config-if-range)#Switch14配置：Switch>enSwitch#conf tSwitch(config)#vlan 199Switch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 199 Switch(config-if-range)#THANKS !!!致力为企业和个人提供合同协议，策划案计划书，学习课件等等打造全网一站式需求欢迎您的下载，资料仅供参考。

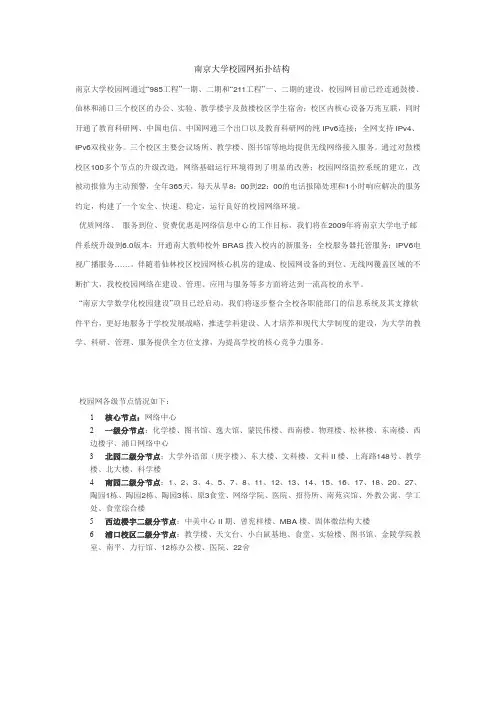

南京大学校园网拓扑结构南京大学校园网通过“985工程”一期、二期和“211工程”一、二期的建设，校园网目前已经连通鼓楼、仙林和浦口三个校区的办公、实验、教学楼宇及鼓楼校区学生宿舍；校区内核心设备万兆互联，同时开通了教育科研网、中国电信、中国网通三个出口以及教育科研网的纯IPv6连接；全网支持IPv4、IPv6双栈业务。
三个校区主要会议场所、教学楼、图书馆等地均提供无线网络接入服务。
通过对鼓楼校区100多个节点的升级改造，网络基础运行环境得到了明显的改善；校园网络监控系统的建立，改被动报修为主动预警，全年365天，每天从早8：00到22：00的电话报障处理和1小时响应解决的服务约定，构建了一个安全、快速、稳定，运行良好的校园网络环境。
优质网络、服务到位、资费优惠是网络信息中心的工作目标，我们将在2009年将南京大学电子邮件系统升级到6.0版本；开通南大教师校外BRAS拨入校内的新服务；全校服务器托管服务；IPV6电视广播服务……。
伴随着仙林校区校园网核心机房的建成、校园网设备的到位、无线网覆盖区域的不断扩大，我校校园网络在建设、管理、应用与服务等多方面将达到一流高校的水平。
“南京大学数学化校园建设”项目已经启动，我们将逐步整合全校各职能部门的信息系统及其支撑软件平台，更好地服务于学校发展战略，推进学科建设、人才培养和现代大学制度的建设，为大学的教学、科研、管理、服务提供全方位支撑，为提高学校的核心竞争力服务。
校园网各级节点情况如下：1核心节点：网络中心2一级分节点：化学楼、图书馆、逸夫馆、蒙民伟楼、西南楼、物理楼、松林楼、东南楼、西边楼宇、浦口网络中心3北园二级分节点：大学外语部（庚字楼）、东大楼、文科楼、文科II楼、上海路148号、教学楼、北大楼、科学楼4南园二级分节点：1、2、3、4、5、7、8、11、12、13、14、15、16、17、18、20、27、陶园1栋、陶园2栋、陶园3栋、原3食堂、网络学院、医院、招待所、南苑宾馆、外教公寓、学工处、食堂综合楼5西边楼宇二级分节点：中美中心II期、曾宪梓楼、MBA楼、固体微结构大楼6浦口校区二级分节点：教学楼、天文台、小白鼠基地、食堂、实验楼、图书馆、金陵学院教室、南平、力行馆、12栋办公楼、医院、22舍校园网覆盖范围见下图：校园网拓扑结构见下图：南京大学仙林校区校园网络情况南京大学仙林校区已建成国内高校一流的校园网络，核心采用纯路由方案，提供全网扁平化、个性化和精细化的管理服务。
