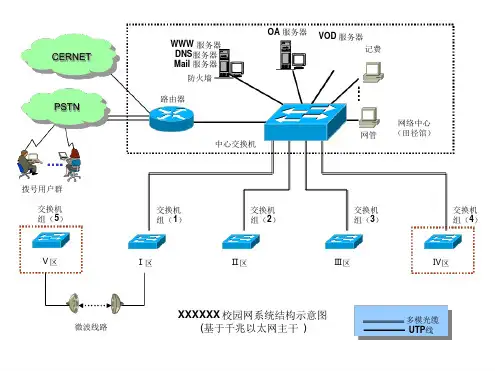

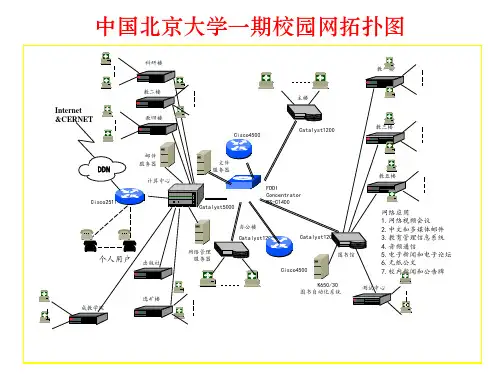

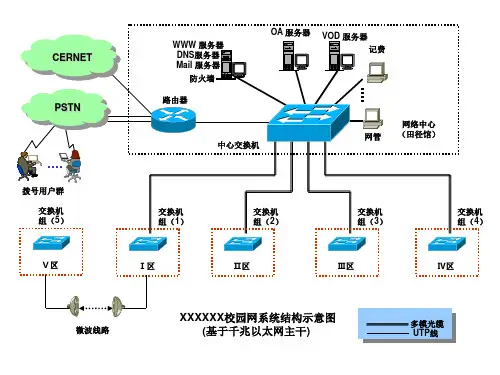

校园网,机房拓扑图

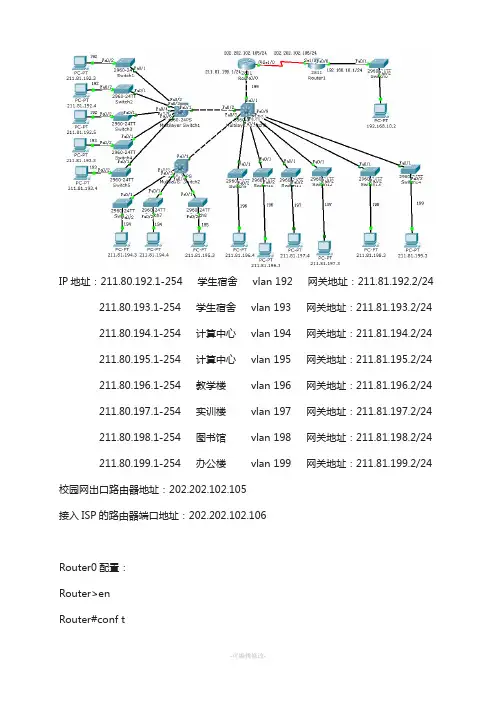

IP地址：211.80.192.1-254 学生宿舍vlan 192 网关地址：211.81.192.2/24 211.80.193.1-254 学生宿舍vlan 193 网关地址：211.81.193.2/24211.80.194.1-254 计算中心vlan 194 网关地址：211.81.194.2/24211.80.195.1-254 计算中心vlan 195 网关地址：211.81.195.2/24211.80.196.1-254 教学楼vlan 196 网关地址：211.81.196.2/24211.80.197.1-254 实训楼vlan 197 网关地址：211.81.197.2/24211.80.198.1-254 图书馆vlan 198 网关地址：211.81.198.2/24211.80.199.1-254 办公楼vlan 199 网关地址：211.81.199.2/24 校园网出口路由器地址：202.202.102.105接入ISP的路由器端口地址：202.202.102.106Router0配置：Router>enRouter#conf tRouter(config)#inter s1/0Router(config-if)#ip address 202.202.102.105 255.255.255.0 Router(config-if)#no shutdownRouter(config-if)#clock rate 64000Router(config-if)#inter f0/0Router(config-if)#ip address 211.81.199.1 255.255.255.0 Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#route ripRouter(config-router)#network 202.202.102.0Router(config-router)#network 211.81.199.0Router(config-router)#version 2Router(config-router)#Router1配置：Router>enRouter#conf tRouter(config)#inter s1/0Router(config-if)#ip address 202.202.102.106 255.255.255.0 Router(config-if)#no shutdownRouter(config-if)#inter f0/0Router(config-if)#Router(config-if)#ip address 192.168.10.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#route ripRouter(config-router)#network 192.168.10.0 Router(config-router)#network 202.202.102.0 Router(config-router)#version 2Router(config-router)#Multilayer Switch0配置：Switch>enSwitch#conf tSwitch(config)#ip routingSwitch(config)#vlan 199Switch(config-vlan)#vlan 198Switch(config-vlan)#vlan 197Switch(config-vlan)#vlan 196Switch(config-vlan)#vlan 195Switch(config-vlan)#vlan 194Switch(config-vlan)#vlan 193Switch(config-vlan)#vlan 192Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport access vlan 199Switch(config-if)#inter range f0/2-9Switch(config-if)#switchport trunk encapsulation dot1q Switch(config-if)#exitSwitch(config)#inter vlan 199Switch(config-if)#ip address 211.81.199.2 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#inter vlan 198Switch(config-if)#ip address 211.81.198.2 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#inter vlan 197Switch(config-if)#ip address 211.81.197.2 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#inter vlan 196Switch(config-if)#ip address 211.81.196.2 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#inter vlan 195Switch(config-if)#ip address 211.81.195.2 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#inter vlan 194Switch(config-if)#ip address 211.81.194.2 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#inter vlan 193Switch(config-if)#ip address 211.81.193.2 255.255.255.0Switch(config-if)#no shutdownSwitch(config-if)#inter vlan 192Switch(config-if)#ip address 211.81.192.2 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#exitSwitch(config)#route ripSwitch(config-router)#network 211.81.199.0Switch(config-router)#network 211.81.198.0Switch(config-router)#network 211.81.197.0Switch(config-router)#network 211.81.196.0Switch(config-router)#network 211.81.195.0Switch(config-router)#network 211.81.194.0Switch(config-router)#network 211.81.193.0Switch(config-router)#network 211.81.192.0Switch(config-router)#version 2Switch(config-router)#Multilayer Switch1配置：Switch>enSwitch#conf tSwitch(config)#ip routingSwitch(config)#inter range f0/1-6Switch(config-if-range)#switchport trunk encapsulation dot1q Switch(config-if-range)#switchport mode trunkSwitch(config-if-range)#Switch1配置：Switch>enSwitch#conf tSwitch(config)#vlan 192Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 192Switch(config-if-range)#Switch2配置：Switch>enSwitch#conf tSwitch(config)#vlan 192Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 192 Switch(config-if-range)#Switch3配置：Switch>enSwitch#conf tSwitch(config)#vlan 192Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 192 Switch(config-if-range)#Switch4配置：Switch>enSwitch#conf tSwitch(config)#vlan 193Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 193Switch(config-if-range)#Switch5配置：Switch>enSwitch#conf tSwitch(config)#vlan 193Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 193Switch(config-if-range)#Multilayer Switch2配置：Switch>enSwitch#conf tSwitch(config)#ip routingSwitch(config)#inter range f0/1-4Switch(config-if-range)#switchport trunk encapsulation dot1q Switch(config-if-range)#switchport mode trunkSwitch(config-if-range)#Switch6配置：Switch>enSwitch#conf tSwitch(config)#vlan 194Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 194 Switch(config-if-range)#Switch7配置：Switch>enSwitch#conf tSwitch(config)#vlan 194Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 194 Switch(config-if-range)#Switch8配置：Switch>enSwitch#conf tSwitch(config)#vlan 195Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 195 Switch(config-if-range)#Switch9配置：Switch>enSwitch#conf tSwitch(config)#vlan 196Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 196 Switch(config-if-range)#Switch10配置：Switch>enSwitch#conf tSwitch(config)#vlan 196Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 196 Switch(config-if-range)#Switch11配置：Switch>enSwitch#conf tSwitch(config)#vlan 197Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 197 Switch(config-if-range)#Switch12配置：Switch>enSwitch#conf tSwitch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 197 Switch(config-if-range)#Switch13配置：Switch>enSwitch#conf tSwitch(config)#vlan 198Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 198 Switch(config-if-range)#Switch14配置：Switch>enSwitch#conf tSwitch(config)#vlan 199Switch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 199 Switch(config-if-range)#THANKS !!!致力为企业和个人提供合同协议，策划案计划书，学习课件等等打造全网一站式需求欢迎您的下载，资料仅供参考。

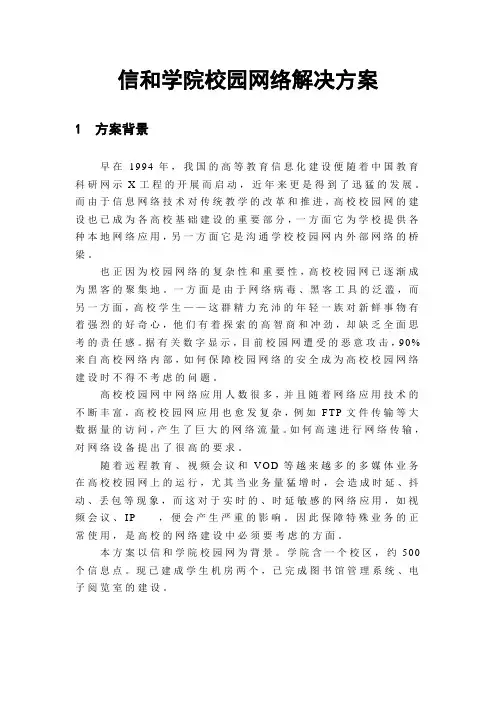

信和学院校园网络解决方案1 方案背景早在1994年，我国的高等教育信息化建设便随着中国教育科研网示X工程的开展而启动，近年来更是得到了迅猛的发展。

而由于信息网络技术对传统教学的改革和推进，高校校园网的建设也已成为各高校基础建设的重要部分，一方面它为学校提供各种本地网络应用，另一方面它是沟通学校校园网内外部网络的桥梁。

也正因为校园网络的复杂性和重要性，高校校园网已逐渐成为黑客的聚集地。

一方面是由于网络病毒、黑客工具的泛滥，而另一方面，高校学生——这群精力充沛的年轻一族对新鲜事物有着强烈的好奇心，他们有着探索的高智商和冲劲，却缺乏全面思考的责任感。

据有关数字显示，目前校园网遭受的恶意攻击，90%来自高校网络内部，如何保障校园网络的安全成为高校校园网络建设时不得不考虑的问题。

高校校园网中网络应用人数很多，并且随着网络应用技术的不断丰富，高校校园网应用也愈发复杂，例如FT P文件传输等大数据量的访问，产生了巨大的网络流量。

如何高速进行网络传输，对网络设备提出了很高的要求。

随着远程教育、视频会议和VO D等越来越多的多媒体业务在高校校园网上的运行，尤其当业务量猛增时，会造成时延、抖动、丢包等现象，而这对于实时的、时延敏感的网络应用，如视频会议、IP ，便会产生严重的影响。

因此保障特殊业务的正常使用，是高校的网络建设中必须要考虑的方面。

本方案以信和学院校园网为背景。

学院含一个校区，约500个信息点。

现已建成学生机房两个，已完成图书馆管理系统、电子阅览室的建设。

2需求分析信和学院网络必须具备教学、管理和通信三大功能。

主要包括以下建设需求：1.必须能够向网内外提供W W W、Em ai l服务，并且必须向网内提供F t p、Vo d、DN S服务。

向图书馆与必要部门提供数据库服务。

2.网络中心必须能够对设备实现远程管理，网管软件应该具有完善的功能，并能够跟踪记录网管的操作和辩别网管信息。

3.必须能够记录用户上网日志，必须能够限制用户上网的带宽。
