防爆阻火呼吸阀-ZFQ-1防爆阻火呼吸阀

安装参考尺寸壳体材质 Body Meterial 阻火芯件材质 阀盘、阀座材质Disc、 Seat Material碳钢、铝合金、不锈钢、衬里 不锈钢防爆阻火波纹板 铝合金、不锈钢 Aluminium、SS 密封件材质 Seal Material 工作温度（℃）Operating TemperatureA3、Aluminium、SS304、liningSS corrugated plate with flame arrestingH=635聚四氟乙烯 PTFE -40～+60 操作压力（Mpa）Ambient Temperature-295pa～+98000pa(-30mmH2O ～10000 mmH 2O)位号 审定 制图 胡露 审核 描图批准设计L=540产品名称 校对 日期2013.03图号 共1页 第1页带接管阻火单呼阀(GB50160-92)》规定:“甲、乙类液体的固定顶罐，应设阻火器和呼吸阀” 。

说明阻火器和呼吸阀是保证储罐安全的必备根据中华人民共和国石油天然气行业标准 SYT0511-1966 制造石油储罐呼吸阀，根据《石油化工企业设计防火规范前言上海路野石化设备有限公司技术部设施。

阻火器、呼吸阀不紧能维持储罐器压平衡；确保储罐在超压和真空状态下免遭破坏；而且还能减少罐能介质的损耗和挥 发。

呼吸阀系列，通气量大、泄漏量小、密封性能好；且结构紧凑、外型美观；具有安装简便、性能优良、规格齐全、 品质稳定等特点。

带接管单呼阀 一、 单呼阀结构示意图二、单呼阀主要技术参数型号 Model 规格 Size 壳体材质 Body 阻火层材质 Flame Arrestor 正压阀盘材质 Spring Hood 负压阀盘材质 Vacuum Hood 正压阀盘压力 Set Pressure 负压阀盘压力 Set Vacuum L2 A3 PTFE 316 316L HXF-DH HXF-DJ DN 25～350 PN 0.6～2.5 L2 316 A3 304 HXF-DHZ HXF-DJZ GB 81～59 FF RF 防爆等级 Explosion group 螺帽螺栓 Bolt/Nut 密封垫片 Diaphragm(P/V) 环境温度 Ambient Temperature 连接方式 Jonit Type 法兰标准 Flanges 设计制造检测标准 Manufacture Inspection 外表 Coating 丁晴橡胶 聚四氟乙烯 金属垫片 NBR PTFE Metal Gasket 304 304L 316 316L CS:–30℃～+350℃ SS:-80℃～+480℃ 法兰连接 Flange 螺纹连接 Threaded JIS 20# 304 304L 316 316L BS 5501:ⅡA ⅡB ⅡC304L Lining316L304 304L-------HG GB SH HGJ JB ANSI+36mmH2O～+1500mmH2OGB5908-86 SY7511-87---------CS:PaintSS:No Paint呼吸阀系列根据中华人民共和国石油天然气行业标准 SYT0511-1966 制造石油储罐呼吸阀， 《石油化工企业设计防火规范 (GB50160-92)》规定:“甲、乙类液体的固定顶罐，应设阻火器和呼吸阀” 。

阻火呼吸阀维护保养方案阻火呼吸阀维护保养方案XXX共有118台储罐阻火呼吸阀，为确保运行后呼吸阀使用安全，需定期对呼吸阀进行维护保养。

本文将介绍阻火呼吸阀的维护保养方案。

1、编制依据本方案根据设计的储罐分布图、施工安全手册及厂家提供的阻火呼吸阀使用说明书要求编制。

2、工程概况XXX罐区储运系统共计118台储罐阻火呼吸阀，其中包括12个3万m3罐、6个2万m3罐、20个1.5万m3罐、6个8000m3罐和8个6000m3罐。

为确保呼吸阀使用安全，每个罐都配置了相应数量的呼吸阀。

3、呼吸阀的简介根据国家标准《石油化工企业设计防火规范》（GB-90）之规定，“甲、乙类液体的固定顶罐，应用阻火器和呼吸阀”。

呼吸阀通过维持储罐气压平衡，确保储罐在超压或真空时免遭破坏。

呼吸阀和阻火器是储罐不可缺少的安全措施。

4、维护与保养概述呼吸阀的维护保养包括定期检查、清洗和更换损坏部件。

检查时需要注意呼吸阀的密封性和弹簧张力是否符合要求。

清洗时需使用清洁剂，不能使用溶剂。

更换损坏部件时需使用原厂配件。

5、维保前的准备工作维保前需要准备好相应的工具和设备，例如扳手、橡胶手套、清洁剂等。

同时，需要关闭相应的管道和阀门，确保维保过程中不会对系统造成影响。

6、维保的实施维保过程中需要按照厂家提供的维护保养手册进行操作，严格按照要求进行检查、清洗和更换损坏部件。

操作时需注意安全，避免造成人员和设备的伤害。

7、维保记录汇总维保结束后需要记录维保情况，包括维保时间、维保人员、维保内容等信息，并将记录归档保存。

8、HSE管理在维保过程中需要遵守公司的HSE管理要求，确保维保过程中不会对环境和人员造成危害。

9、施工机具施工机具需要经过检查和维护，确保其正常运行。

同时，需要使用符合要求的机具，避免因机具问题造成维保不当。

10、危害因素分析在维保过程中需要对可能存在的危害因素进行分析，采取相应的措施进行防范和避免。

11、维保记录表格为方便记录维保情况，可以制作相应的维保记录表格，记录维保时间、维保人员、维保内容等信息，以便于管理和归档。

呼吸阀标准型号
呼吸阀是一种用于控制管道压力的阀门，它能够自动调节管道内的压力，防止因压力过高而引发的事故。

呼吸阀的标准型号通常由字母和数字组成，这些字母和数字代表了阀门的各种参数和特性。

例如，ZFQ-1型呼吸阀是一种常见的标准型号，其中“Z”代表真空，“F”代表封闭，“Q”代表球阀，“1”代表公称压力为1.0MPa。

这种呼吸阀主要用于化工、石油等行业的气体输送管道上，能够有效地防止管道内的气体压力过高或过低。

除了ZFQ-1型呼吸阀外，还有许多其他类型的呼吸阀，如ZFQ-2型、ZFQ-3型等。

这些不同类型的呼吸阀在结构和性能上都有所不同，但它们的基本功能都是控制管道压力，保证管道的安全运行。

呼吸阀的标准型号是了解和选择呼吸阀的重要依据。

通过了解各种标准型号的含义和特点，用户可以根据自己的实际需求选择合适的呼吸阀。

阻火器标准里，已证实个含油气盆地，3个获得油气显示的盆地。

待探明油气资源量分别为4．23亿吨和．92万亿立方米。

中西部地区的前陆盆地冲断带、大型隆起带和大面积地层岩性油气藏是未来油气勘探的主要领域。

中西部地区塔里木、四川、鄂尔多斯和准噶尔等盆地发育一系列大型古隆起，除伊盟和渭北隆起外均发现大中型气田，显示出巨大的勘探潜力。

鄂尔多斯近年来相继发现志靖、安塞和西峰等大油田，使之成为陆上石油储量增长最快的盆地，产量从2年的55万吨上升到24年的5万吨。

而塔里木盆地继998年发现克拉2大气田后，又相继发现迪那、吉拉克等大气田，为新疆—上海的天然气管道提供了充足气源。

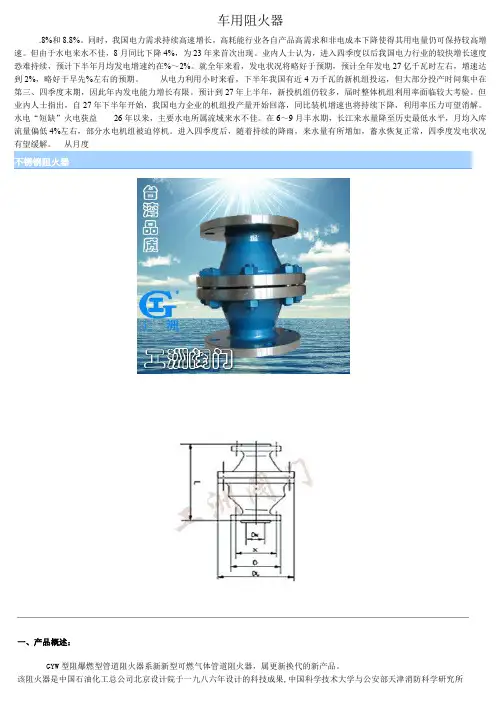

而西部海相碳酸盐地层也有重大突破，四川盆地发现普光大气田，探明储量达25亿立方米，塔里木盆地轮南地区奥陶系海相碳酸盐岩油田储量规模不断扩大，石油可采不锈钢阻火器一、产品概述：GYW型阻爆燃型管道阻火器系新新型可燃气体管道阻火器，属更新换代的新产品。

该阻火器是中国石油化工总公司北京设计院于一九八六年设计的科技成果,中国科学技术大学与公安部天津消防科学研究所联合测试，其性能完全符合GB13347-92《石油气体管道阻火器阻火性能和试验方法》的规定。

阻火器结构合理，阻火层采用不锈钢材料制造，耐腐蚀易于清洗。

壳体采用不锈钢，碳钢等多种材料，可满足各种不同工艺管道的需要。

性能及特点：•该阻火器结构合理，重量轻，耐腐蚀，阻爆性能合格，连续13次以亚音速火焰试验每次都能阻火。

•易检修，安装方便。

耐烧性能合格，耐烧试验1小时无回火现象。

•阻火器芯子采用不锈钢材料，耐腐蚀，易于清洗。

壳体水压试验合格。

适用范围：该阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨原油等，输送可燃性气体的管道上、火炬系列、油气回收系统、加热炉燃料气的管网上、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统。

二、零部件材料：阀体材料碳钢WCB、不锈钢304、316、阻火芯件材料不锈钢防爆阻火波纹板密封件材料耐油石棉橡胶、四氟PTFE环境温度℃≤480公称压力(MPa)0.6~5.0防爆级别BS5501:ⅡA、ⅡB、ⅡC三、不锈钢阻火器主要外形与法兰连接尺寸：安装尺寸（毫米）规格（DN）重量（㎏/台）D2D L H n-Φ506Φ110Φ1402202354×148017Φ150Φ1852802704×1810020Φ170Φ2053252754×1815025Φ225Φ2604252908×1820035Φ280Φ3154953058×1825046Φ335Φ37059532012×18注：连接法兰符合JB78-59《铸铁法兰》的规定。

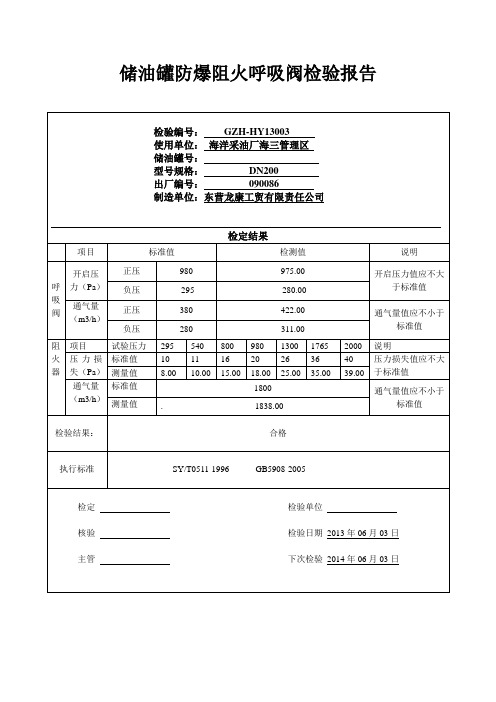

防爆阻火呼吸阀执行标准(一)防爆阻火呼吸阀执行标准1. 背景介绍•防爆阻火呼吸阀是一种用于控制燃烧过程中产生的压力和温度的装置。

•防爆阻火呼吸阀具有重要的安全功能，能有效预防爆炸事故的发生。

2. 标准概述•防爆阻火呼吸阀执行标准是为了规范防爆阻火呼吸阀的设计、生产和使用过程，确保其安全可靠。

•标准设立的目的是保障人员生命安全、维护生产设备的正常运行以及防止环境污染。

3. 标准内容•标准对防爆阻火呼吸阀的材质、结构、工艺及检测方法等方面进行了详细规定，包括但不限于以下内容：–材质要求：选择适用的材料，确保防爆阻火呼吸阀具备耐高温、耐腐蚀等特性。

–结构设计：要求合理的结构设计，确保阻火效果、防爆性能和通气能力达到标准要求。

–生产工艺：规范生产工艺，确保防爆阻火呼吸阀的加工质量和稳定性。

–检测方法：明确检测的要求和方法，确保防爆阻火呼吸阀的性能符合标准要求。

4. 标准执行•防爆阻火呼吸阀的生产企业应当严格按照该标准执行，加强质量控制，确保产品合格。

•用户单位在使用防爆阻火呼吸阀时，应当遵守标准要求，按照正确的方法进行安装和维护。

•相关监管部门应加强对防爆阻火呼吸阀行业的监管，确保市场上销售的产品符合标准要求。

5. 标准的意义•防爆阻火呼吸阀执行标准的实施，有利于防止爆炸事故的发生，保护人员的生命安全。

•标准的推行还能提高防爆阻火呼吸阀行业的整体技术水平，推动企业的创新与发展。

•同时，标准的实施有助于增强企业和产品在国际市场上的竞争力。

以上是对防爆阻火呼吸阀执行标准的简要介绍，希望该标准的推行能够有效提升安全生产水平，确保人员的生命安全和设备的正常运行。

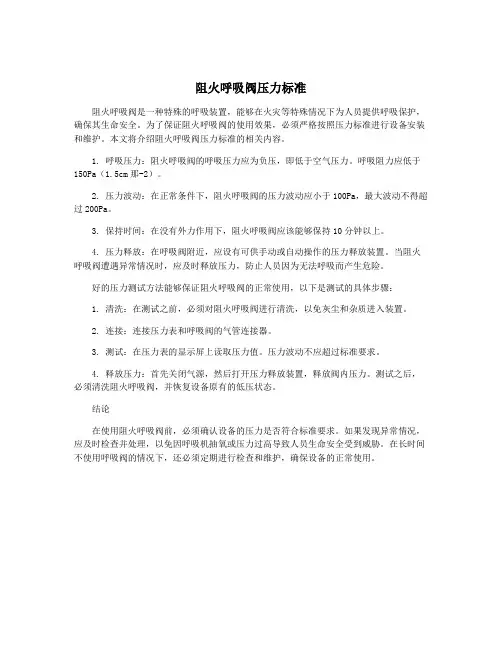

阻火呼吸阀压力标准
阻火呼吸阀是一种特殊的呼吸装置，能够在火灾等特殊情况下为人员提供呼吸保护，确保其生命安全。

为了保证阻火呼吸阀的使用效果，必须严格按照压力标准进行设备安装和维护。

本文将介绍阻火呼吸阀压力标准的相关内容。

1. 呼吸压力：阻火呼吸阀的呼吸压力应为负压，即低于空气压力。

呼吸阻力应低于150Pa（1.5cm那-2）。

2. 压力波动：在正常条件下，阻火呼吸阀的压力波动应小于100Pa，最大波动不得超过200Pa。

3. 保持时间：在没有外力作用下，阻火呼吸阀应该能够保持10分钟以上。

4. 压力释放：在呼吸阀附近，应设有可供手动或自动操作的压力释放装置。

当阻火呼吸阀遭遇异常情况时，应及时释放压力，防止人员因为无法呼吸而产生危险。

好的压力测试方法能够保证阻火呼吸阀的正常使用，以下是测试的具体步骤：
1. 清洗：在测试之前，必须对阻火呼吸阀进行清洗，以免灰尘和杂质进入装置。

2. 连接：连接压力表和呼吸阀的气管连接器。

3. 测试：在压力表的显示屏上读取压力值。

压力波动不应超过标准要求。

4. 释放压力：首先关闭气源，然后打开压力释放装置，释放阀内压力。

测试之后，必须清洗阻火呼吸阀，并恢复设备原有的低压状态。

结论
在使用阻火呼吸阀前，必须确认设备的压力是否符合标准要求。

如果发现异常情况，应及时检查并处理，以免因呼吸机抽氧或压力过高导致人员生命安全受到威胁。

在长时间不使用呼吸阀的情况下，还必须定期进行检查和维护，确保设备的正常使用。

呼吸阀>>防爆阻火呼吸阀>>防爆阻火呼吸阀产品详细信息呼吸阀阻火器系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。

2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。

3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。

4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。

5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。

6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。

7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。

8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。

二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。

2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。

3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。

4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。

⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。

（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。

）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。

管道的最终控制是阀门。

文件编号：ZY/H-01 REV1.0GFQ全天候呼吸阀产品说明书Products Description Manual呼吸阀简单说明呼吸阀是维护储罐气压平衡，减少介质挥发的安全节能产品，还能利用蒸气传热的原理，保护呼吸阀内件不易冰冻，使呼吸阀能保证正常工作，常与阻火器配套使用。

我公司生产的（保温）呼吸阀具有结构简精，通气量大、泄漏量小、耐腐蚀、保温等特点。

阀口采用聚四氟材料，具有耐低温、防霜冻等优点。

呼吸阀内设有静电保护装置，使得该阀时刻与罐体保持同等电位。

一、技术要求：操作压力：Type A：+355pa(+36mmH2O) -295pa(-30mmH2O)Type B：+980pa(+100mmH2O) -295pa(-30mmH2O)Type C：+1750pa(+180mmH2O) -295pa(-30mmH2O)Type D：按用户要求生产（特殊压力等级）备注：一般情况下，（阻火）呼吸阀的操作压力以B型为准；适用物料：汽油、煤油、柴油、芳烃、硫、空气等石油化工物料；环境温度：-40℃-+60℃；壳体材质：HT、AL、A3、18-8、304、304L、316、316L等。

法兰标准：HG20592-97 PN1.0 （也可根据用户指定的标准生产）。

备注：以下尺寸仅供参考，可根据用户提供的尺寸生产。

DN 25 32 40 50 80 100 150 200 250 300H 270 290 320 320 470 470 540 620 700 780L 240 260 290 290 420 420 535 700 835 950二、材料：呼吸阀壳体：碳钢、铸铝、不锈钢（根据订单上材质决定）阀盘、阀杆、连接件： SS304；阀口、密封件、滑动套： F4 Port；防爆波纹阻火板：不锈钢保温材料：流动蒸汽三、制造和验收标准：SY/T0511.1-2010 GB5908-2005四、呼吸阀性能及特点：1、呼吸阀的阀体能承受0.2Mpa的水压，无渗透和变形现象。

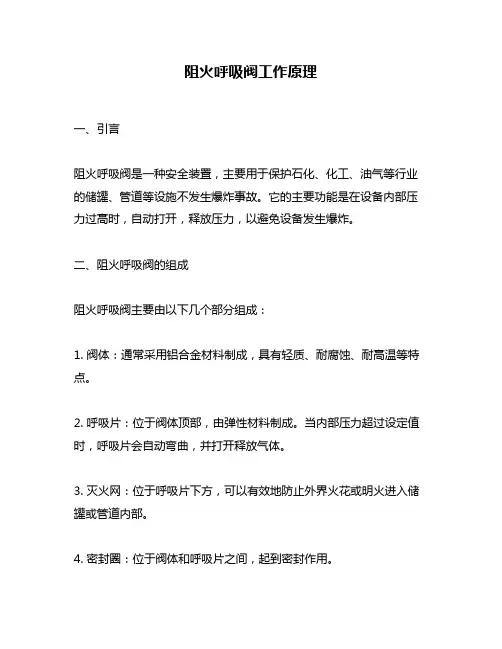

阻火呼吸阀工作原理一、引言阻火呼吸阀是一种安全装置，主要用于保护石化、化工、油气等行业的储罐、管道等设施不发生爆炸事故。
