呼吸阀>>防爆阻火呼吸阀>>防爆阻火呼吸阀产品详细信息呼吸阀阻火器系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途,确定阀门的工作条件:适用介质、工作压力、工作温度等等。
2.确定与阀门连接管道的公称通径和连接方式:法兰、螺纹、焊接等。
3.确定操作阀门的方式:手动、电动、电磁、气动或液动、电气联动或电液联动等。
4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料:灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。
5.确定阀门的型式:闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。
6.确定阀门的参数:对于自动阀门,根据不同需要先确定允许流阻、排放能力、背压等,再确定管道的公称通径和阀座孔的直径。
7.确定所选用阀门的几何参数:结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。
8.利用现有的资料:阀门产品目录、阀门产品样本等选型适当的阀门产品。
二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。
2.工作介质的性质:工作压力、工作温度、腐蚀性能,是否含有固体颗粒,介质是否有毒,是否是易燃、易爆介质,介质的黏度等等。
3.对阀门流体特性的要求:流阻、排放能力、流量特性、密封等级等等。
4.安装尺寸和外形尺寸要求:公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。
⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。
(在选定参数时应注意:如果阀门要用于控制目的,必须确定如下额外参数:操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。
)根据上述选型阀门的依据和步骤,合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解,以便能对优先选用的阀门做出正确的抉择。
管道的最终控制是阀门。

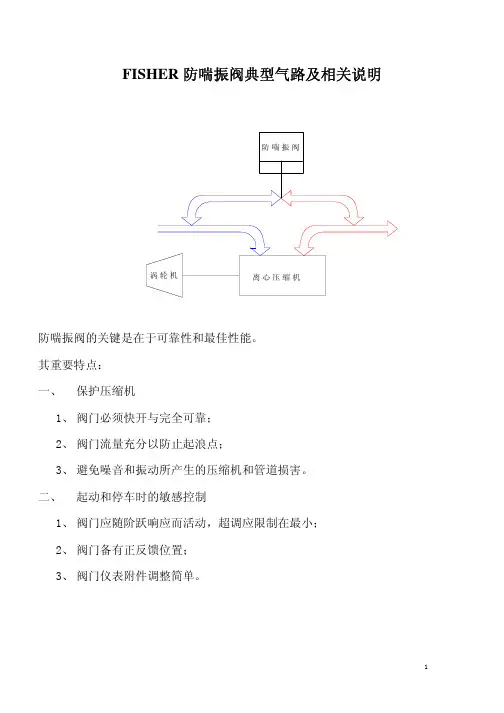

FISHER防喘振阀典型气路及相关说明防喘振阀涡轮机离心压缩机防喘振阀的关键是在于可靠性和最佳性能。
其重要特点:一、保护压缩机1、阀门必须快开与完全可靠;2、阀门流量充分以防止起浪点;3、避免噪音和振动所产生的压缩机和管道损害。
二、起动和停车时的敏感控制1、阀门应随阶跃响应而活动,超调应限制在最小;2、阀门备有正反馈位置;3、阀门仪表附件调整简单。
典型气路图如下:描述:整个气路的功能在正常情况下实现精确的阀位控制,快开慢关;在紧急情况(失气、失电)下快速打开阀门以保护风机。
正常情况下,两个电磁阀带电,对三通电磁阀,1和2通;两通电磁阀,1和2断开。
这时经过过滤减压后的空气分成三路,一路经单向阀到四通,然后到2625、储气罐、377的F口;一路经三通电磁阀后,到377的SUP口,SUP口的气压压缩377内部弹簧,这样在377内部气路中,A口和B口通,D 口和E口通;另一路到DVC6020的SUP口,作为DVC的气源。
当控制信号(控制系统DCS/PLC输出到DVC6020的4-20MA信号)增大时,定位器A 口输出增大, B口输出减小;增大的A口气压经377AB口、快排阀后作用在汽缸(1061执行机构)上腔;B口的气压经377DE口作为气路放大器2625的输入信号,控制2625输出到汽缸(1061执行机构)下腔的压力;这时,汽缸活塞上部的压力》下部的压力+管道风压作用在碟板上的力,活塞往下运动,有铭牌上ACTION:PDTC可知,阀门开口度减小。
反之,控制信号减小,定位器A口输出减小,B口增大,这时由于有快排阀和气路放大器2625的作用,活塞快速往上运动,阀门实现快开。
当电磁阀失电,对三通电磁阀,1和3通,两通电磁阀1和2通;这时,377SUP口的压力经三通电磁阀3口卸掉,377在内部弹簧的作用下,气路发生转换,B口和C口通,E口和F口通;储气罐的气加上气源的气经377FE口后作为气路放大器2625的控制信号,由于这时储气罐的气压很高(等于减压阀出口压力),使2625全开,储气罐里的气和气源的气以最大流量经2625进入汽缸下腔,上腔的气经快排阀、两通电磁阀快速排向大气,阀门快速打开。
由于存在火花点燃风险,对液态氧和气态氧的处理具有一定的挑战性。
行业需要的解决方案不仅要具备高性能、高可靠性和耐用性,同时还要达到严格的清洁度要求。
VANESSA 三偏心阀门解决方案适用于在富氧工况中安全可靠地进行隔断和工艺调节在空分装置 (ASU) 的内部及周围,液态氧 (LOX) 是低温蒸馏过程的直接产物,该过程在转化为气态氧 (GOX) 之前进行。
以上过程在热交换器中发生,随后气态氧被运输并用于高炉、化学反应器和许多其它工业应用中。
通常情况下,这些应用面临着影响工厂生产力、安全性、可靠性的问题:使用一个不合格的阀门可能会导致一场重大事故的发生。
可靠的氧气工况阀门必须选择合适的材料,还要满足严格的清洁度要求,才能在液态氧 (LOX) 的低温环境和气态氧 (GOX) 的高压环境中实现出色的隔断和调节性能。
在传统阀门设计中,升降式阀杆和阀体腔可能会有外部颗粒进入,并存在氧相变的风险,可能引起燃烧。
传统的球阀和高性能蝶阀设计尽管已经在液态氧中得到了应用,但在密封过程中仍会存在机械摩擦,这是另一个可能的引燃原因。
球阀也在气态氧 (GOX) 中作为传统阀门广泛应用,但会产生较高的总体安装费用(由于占用空间大、重量重和所需的大扭矩驱动)及高昂的维护成本。
液体储罐空气压缩装置吸附装置热交换器蒸馏塔图 1空分装置产品信息三偏心设计Vanessa 30,000 系列阀门与截止阀具有相同的锥对锥原理,但其密封通过角行程旋转完成。
三偏心阀的密封系统由外形相同(具有倾斜的锥形截面)的固定阀座和旋转密封面组成。
当这两个锥面重叠时,因达到关闭位置而实现密封。
这种"角行程截止阀"的概念是通过使用三个可完全消除摩擦的"偏心"来实现的。
在所有基础、低温和高温配置中将三偏心设计和柔性金属密封环巧妙组合,产品通过优化的阀座角度和旋转特性,从而确保了卓越的密封性。
密封环Vanessa 30,000 系列密封环的弹性和径向压缩使接触压力均匀地分布在阀座表面 - 确保零泄漏*性能。
呼吸阀及阻火器阀安全操作及保养规程前言呼吸阀及阻火器阀是职业安全防护装备中的非常重要的一部分,用于防止工作人员在高风险环境下吸入有害气体和灰尘等物质。
正确地使用和保养呼吸阀及阻火器阀不仅能保障工作人员的安全,也能延长装备的使用寿命。
本文旨在介绍呼吸阀及阻火器阀的安全操作以及保养规程。
呼吸阀和阻火器阀的分类呼吸阀和阻火器阀可分为两类:空气呼吸阀空气呼吸阀是工作人员在有害气体和灰尘等物质环境下进行呼吸防护的设备。
空气呼吸阀由面罩、气瓶、阀门及管路组成,工作人员通过面罩呼吸气瓶中的气体,从而保证呼吸安全。
空气呼吸器可分为一次性、半面式、全面式三种类型,一次性呼吸器主要应用于短时间、或一次性使用的场合,如救援、灾区救助等场合;半面式呼吸器是气阀、面罩、橡胶鼻夹、吸气阀、气瓶和,滤毒盒六部分组成,减少呼出二氧化碳,可断流降费,适用于有一定有毒气体或者灰尘物的环境,全面式呼吸器是最高级别的空气呼吸器,能充分保护面部、气道和呼吸系统等。
全面式呼吸器通常应用于化学、彩笔、药妆、解决刚出现的事故之前,人员必须离开危险区域等场合。
阻火器阀阻火器阀能够在氧气局部缺乏的环境下,防止燃烧物质自然氧化。
阻火器阀的主要应用场合是煤矿、石油化工、液化气等危险场所,适用于防止火花或高温引起的爆炸事故。
呼吸阀和阻火器阀的正确使用方法呼吸阀和阻火器阀的正确使用方法也叫做安全操作规程。
正确、规范的使用呼吸阀和阻火器阀能有效保障工作人员的安全。
1.操作前检查。
在使用呼吸阀和阻火器阀前,工作人员应先检查装备的整体情况是否完好,特别是阀门、管道、接头等部分是否存在磨损、老化等情况。
2.正确佩戴。
佩戴呼吸阀或阻火器阀时,应先清洗面罩,检查面罩是否有裂缝或其他损伤,然后将面罩戴在头部,保证面罩和面部密闭,从而避免有害气体侵入。
3.调节阀门。
在使用呼吸阀和阻火器阀时,应根据所处环境情况及工作时间长短,适当调节阀门,避免气瓶气体过快消耗或连续放气造成呼吸不畅的情况。
我们的实验室可模拟过程工业中出现的实际动态流动条件。
这些研究成果被用于进一步改进控制阀。
我们对控制阀性能的测试能力在行业内是无与伦比的。
设立在北美、欧洲和亚洲的费希尔研究开发实验室使费希尔的研发力量遍布世界。
欢迎您参观我们的实验室。
无论是何种控制阀难题,我们都将为您解决3合适的材料对材料性能的熟知使我们明白不同过程中各种材料的局限,从而为您做出最具效益的选择。
艾默生拥有设施齐全的材料实验室,通过材料试验可帮助保证费希尔产品出色的性能。
在过去的125年中,使用控制阀的行业成倍增加。
通过不断开发满足不同需求的控制阀门,我们在这些行业的成长中扮演了积极推动的角色。
下面是我们服务全球用户的一些例子。
碳氢化合物上游行业——加拿大的阿尔伯达长湖油田开采项目订购费希尔阀门和FIELDVUE®数字式阀门控制器用于提高油田生产效率和经济效益。
精炼——位于奥地利维也纳的 Schwechat 炼油厂购置了 8000 套费希尔控制阀用于处理每年处理 900 万吨原油。
海上采油——安哥拉BP 公司购置费希尔产品用于帮助非洲安哥拉大普鲁托尼亚海洋油田实现生产、储存和运输自动化。
液化天然气——二十五套费希尔防喘振阀门为文莱LNG 工厂的五台关键压缩机提供可靠的防喘振保护。
化学南通化纤集团为其江苏省的乙酸厂购买费希尔数字式阀门。
能源ENELPOWER 购置了 69 套费希尔数字式阀门用于意大利附近的撒丁岛的 ENEL 苏尔西斯发电站。
台湾电力公司订购了 600 多套费希尔数字阀门用于即将在台北建造的 2700 兆瓦核电站的反应堆安全壳中流体的控制。
4成果展示服务行业纸浆和造纸位于美国康涅狄格的卡洛斯达纸浆厂采用费希尔产品使其日产量 525 吨的生产线达到完全自动化。
食品饮料丹麦的奥尔胡斯联合食品加工公司购置费希尔数字阀门用于加工各种植物油。
冶金和采矿澳大利亚拉文斯索帕的BHP 比利恩镍钴矿山购置艾默生产品用于实现对矿石处理的数字化自动控制。
★ 石油化工安全环保技术 ★阻火呼吸阀是储罐重要的安全和环保设备,不仅可以防止储罐因超压和超真空遭受损坏,而且能够有效阻灭油气闪爆或者燃烧,保护储罐安全,把大量油气封闭在储罐内,减少储罐VOCs 排放。
紧急泄压阀是防止储罐在紧急事故状态下,比如罐内外发生火灾、氮封阀失效,大量气体涌入罐内时,避免产生的急剧升压破坏储罐。
传统分体式阻火呼吸阀和紧急泄压阀存在本质不安全,密封差,泄漏量大,储罐氮气耗损高等问题,已经不能满足国家最新的安全和环保要求。
文章分析了在用阻火呼吸阀和紧急泄压阀现状,介绍了新型高效一体式阻火呼吸阀及紧急泄压阀技术在某炼化企业储罐区的应用效果。
VOCs 是挥发性有机物的总称,包括烷烃、芳香烃、烯烃、卤烃、脂、醛以及酮8大类化合物,共300多种。
研究发现:VOCs 是导致PM2.5和雾霾形成的主要原因。
长期接触VOCs 气体会导致一系列呼吸系统疾病,引起白血病、肝肾功能衰竭,增加癌症发病率,对环境和人体有严重的危害性。
自2013年以来,国家生态环境部相继出台了一系列政策、法律法规,确保VOCs 的治理进程,包括“大气污染防治行动计划”(大气十条),《京津冀及周边地区落实大气污染防治行动计划收稿日期:2020-08-03作者简介:张慧,女,2004年毕业于北京交通大学人力资源管理专业,主要从事安全和环保管理工作,工程师。
电话:************,E-mail:****************新型高效一体式阻火呼吸阀及紧急泄压阀 在炼化企业储罐区VOCs 治理中的应用张 慧(中国石油化工股份有限公司沧州分公司,河北 沧州 061000)摘 要:传统的分体式阻火呼吸阀和紧急泄压阀结构不合理,本质不安全,泄漏量大,不能满足日益严格的安全和环保要求。
介绍了一种新型高效的一体式阻火呼吸阀和紧急泄压阀,其结构合理,本质安全,密封性能高,可满足国际和国内现行最严格的环保标准。
新型高效一体式阻火呼吸阀和紧急泄压阀在储罐区的实际应用收到了良好效果,能够大幅减少储罐区VOCs 排放,同时节省大量氮封气。
阻火器又名防火器,是用来阻止易燃气体和易燃液体蒸汽的火焰蔓延的安全装置。
早在1928年阻火器就已被应用在石油工业中,以后又广泛用用于矿山、煤矿、水运及化学工业中。
在石油工业中,阻火器被广泛应用在石油及石油产品的储罐上。
当储存轻质石油产品的油罐遇到明火或雷击时,就可能引起火灾。
为了防止这种危险的产生而使用阻火器。
阻火器也常用在输送易燃气体的管道上。
假若易燃气体被引燃,气体火焰就会传播到整个管网。
为了防止这种危险的发生,也要采用阻火器。
阻火器也可以使用在有明火设备的管线上,以防止回火事故。
但它不能阻止敞口燃烧的易燃气体和液体的明火燃烧。
波纹阻火器型号: ZHQ-B口径:50-300mm 压力(MPa):0.6~5.0 材质:碳钢、不锈钢ZHQ-B新型波纹石油储罐阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨、原油等,可与呼吸阀配套使用,又可单独使用,内浮顶油罐通气管上,加油站地下油罐通气管上。
抽屉式波纹阻火器型号: ZHQ-2 口径:50-250mm 压力:材质:碳钢、不锈钢ZGB-2(全天候)型抽屉式波纹阻火器是用于安装原油、汽油、煤油、柴油、芳烃、硫等各类油品或其它化工物料的固定顶式储罐上,通常与呼吸阀配套使用,其主要功能是允许易燃易爆的气体通过,对外界传入储罐的火焰起有阻止与窒息作用。
该阻火器可以与通气管配套或单独使用,其它规格产品可按用户要求提供。
氧气管道阻火器型号:ZHQ-Y 口径:15-500mm 压力: 2.5MPa / 4.0MPa 材质:不锈钢 /铜FP-XT型氧气管道阻火器和FPV-XT型氧气管道阀门前、后阻火器是采用特种铜合金和不锈钢焊接而成。
可以有效地防止氧气管道阀门在突然开启时易形成的“绝热压缩”,局部温度骤升,成为着火能源;可以防止在阀门前后压差作用下,高速运动的物质微粒(如铁锈、粉尘、焊渣等)与阀后管道摩擦、撞击产生火花而成为着火能源。
FISHER防喘振阀使用指南(气动执行器)SINOPROCESS成都赛来控制工程有限公司前言FISHER防喘震阀使用指南是根据美国FISHER阀门售后服务工程师长期的现场经验而编写,分气动执行器和液动执行器两分册,本指南为气动执行器分册,希望用户能在安装,调试和使用前仔细阅读,如有不清楚请及时与我公司联系。
本指南的主要内容包括:一.FISHER阀门安装调试1.FISHER防喘阀安装调试的注意事项2.FISHER防喘阀的调试步骤二.FISHER防喘阀的接线图和气路图三.FISHER防喘阀典型气路及相关说明四.FISHER防喘阀部分附件的调试说明1.377和2625的调试2.DVC6020的调试3.3620系列定位器的校验4.4200系列电位传感器的调试5.HIM信号转换器的安装和使用指南如需要技术支持,请提供阀门的序列号,我公司将尽最大努力提供优质服务。
在此非常感谢贵公司使用FISHER阀门,我们真诚希望该指南能对您有较大的帮助。
一关于FISHER防喘震阀安装调试及使用时应注意的相关问题一关于FISHER防喘震阀安装调试及使用时应注意的相关问题1.由于阀门和执行机构的尺寸较大,重量也较大,因此在安装时,阀门和执行机构应整体吊装,以免损坏阀门和执行机构。
对较大的阀门最好让执行机构直立安装并做一支架对阀门执行机构进行支撑,支撑应该是在管道上,而不是直接支撑在地面上,并且阀门两边管道的支撑要离阀门较近,如此可减小阀门的震动,以免阀门因震动过大而产生不正常现象。
2.由于阀门控制气路比较复杂,控制管和相关的附件较多,因此在安装时要小心,避免损坏控制管和相关附件。
3.气源管不能使用易生锈的镀锌管或钢管,最好使用不锈钢管,并确保气源的清洁度和干燥度,以避免损坏阀门定位器。
对有储气罐的阀,需将储气罐及其管路进行固定,或使用软的耐压管,以免因震动使管接头脱落而使阀门失控。
4.调试前,首先应仔细阅读相关的资料,清楚各相关附件的用途和作用原理;然后将气路图及其说明与现场气路相对照,弄清阀门的工作原理。
维护保养机械呼吸阀宣传稿件
呼吸阀广泛应用于工业生产中,由压力阀和真空阀两部分构成,可安装于货油舱透气管上,随着舱内油气正负压的变化自动开启关闭,保持货油舱内外气压的相对稳定,可以形象的称它为会呼吸的阀门。
呼吸阀可分为阻火呼吸阀、全天候呼吸阀以及防爆阻火呼吸阀三种。
阻火呼吸阀的实力比较强,能够维持气压平衡,且能减少罐内介质和损耗。
采用弹簧限位阀板,以正负压力决定开闭;同时具有释放正压和负压两方面的功能,使容器内的压力维持在一定的范围值内,保证容器的安全。
全天候呼吸阀采用阀座相互重叠的重力式结构,阀盘与阀座之间使用了空气垫,具有气密性好,不易结霜冻结等特点,即使在寒冷的地区也可安心使用。
防爆阻火呼吸阀也采用弹簧限位阀板,以正负压力决定开闭,功能与阻火呼吸阀相同,同样具有保障容器安全的功能。
呼吸阀在使用过程中,保养很重要。
长久不更换保养会减少呼吸阀的使用寿命,但也不能太过频繁,平均每月一次即可,若在冬季或寒冷的地方则需要每月两次。
其实呼吸阀的保养方法比较简单,轻轻打开阀盖,取出真空阀盘和压力阀盘,仔细检查密封处,清理阀盘导杆与导杆套油污和脏物,之后装回原位即可。
装好后可上下拉动几次,检查开闭是否灵活。
确保正常后,紧固阀盖即可。
储罐压力安全一体化保护方案,避免储罐压力/真空超压影响的同时防止外部热源和点火源引起的潜在着火风险。
ANDERSON GREENWOOD 5910C一体式阻火呼吸阀适用工况5910C是一款带阻火功能的呼吸阀,产品用于保护含有潜在易燃液体和挥发气的常压或低压储罐安全,防止其因过压及外部热源和点火源而发生破裂或爆炸。
此解决方案采用一体化设计,将久经验证的阻火器技术和先进的储罐压力保护经验相结合,产品重量轻且易于维护。
技术参数材料: 铝、碳钢、不锈钢尺寸:DN 50至200 (2至8")连接形式: 钻孔法兰设定值范围: 最高69 mbar (1 psig)温度范围: -20至60°C (-4至140°F)气体组别: I EC分类IIA和IIB3认证: ISO 16852产品特性• 优化阻火芯和防护罩设计提高流通效率• 超大压力和真空阀口提供最大流量• 易于拆卸的防护罩和阻火芯,便于检查和维护• 压力侧和真空侧阀座可更换及互换• 模块化设计,减少所需的备件数量型号概览5910C系列呼吸阀可保护储罐,在储罐超压和真空超压时泄压,维持系统工作压力,降低物料挥发气及VOCs排放。
一体式阻火器保护储罐,防止储罐内的气体被意外点燃。
其设计旨在阻止因回火引起外部火焰向储罐内传播。
操作方式当储罐的压力超过压力/真空设定值时,呼吸阀的阀盘向上打开。
当储罐压力超过压力侧设定值时,呼侧阀盘打开向大气中排放多余压力;当储罐压力真空度低于真空设定值时,吸侧阀盘打开吸入空气,降低储罐真空度,当储罐压力处于正常操作压力范围内时,呼吸阀始终处于关闭状态。
阀板采用重力板形式,具有现场可调的压力设置范围。
合并侧面和中心托盘导轨以确保稳定性。
“气垫”PTFE阀座密封件可确保更紧密密封,且可轻松更换。
如果担心H2S腐蚀问题,可为呼吸阀选择提供316不锈钢阀内件。
阻火芯组件也可采用316不锈钢材质。
呼吸阀阀盘外侧装有阻火元件,通过阻火元件的波纹状金属板吸收和散发火焰热量。
