磁保持继电器的工作原理

磁保持继电器五大分类继电器的分类方法较多，可以按作用原理、外形尺寸、保护特征、触点负载、产品用途等分类。

一、按作用原理分1．电磁继电器在输入电路内电流的作用下，由机械部件的相对运动产生预定响应的一种继电器。

它包括直流电磁继电器、交流电磁继电器、磁保持继电器、极化继电器、舌簧继电器,节能功率继电器。

(1)直流电磁继电器：输入电路中的控制电流为直流的电磁继电器。

(2)交流电磁继电器：输入电路中的控制电流为交流的电磁继电器。

(3)磁保持继电器：将磁钢引入磁回路，继电器线圈断电后，继电器的衔铁仍能保持在线圈通电时的状态，具有两个稳定状态。

(4)极化继电器：状态改变取决于输入激励量极性的一种直流继电器。

(5)舌簧继电器：利用密封在管内，具有触点簧片和衔铁磁路双重作用的舌簧的动作来开、闭或转换线路的继电器。

(6)节能功率继电器:输入电路中的控制电流为交流的电磁继电器,但它的电流大(一般30-100A),体积小,节电功能.2.固态继电器输入、输出功能由电子元件完成而无机械运动部件的一种继电器。

3.时间继电器当加上或除去输入信号时，输出部分需延时或限时到规定的时间才闭合或断开其被控线路的继电器。

4.温度继电器当外界温度达到规定值时而动作的继电器.5.风速继电器当风的速度达到一定值时，被控电路将接通或断开。

6.加速度继电器当运动物体的加速度达到规定值时，被控电路将接通或断开。

7.其它类型的继电器如光继电器、声继电器、热继电器等。

二、按外形尺寸分名称定义微型继电器最长边尺寸不大于10mm的继电器超小型继电器最长边尺寸大于10mm，但不大于25mm的继电器小型继电器最长边尺寸大于25mm，但不大于50mm的继电器三、按触点负载分名称定义微功率继电器小于0.2A的继电器。

弱功率继电器0.2～2A的继电器。

中功率继电器2～10A的继电器。

大功率继电器10A以上继电器。

节能功率继电器20A-100A的继电器四、按防护特征分名称定义密封继电器采用焊接或其它方法，将触点和线圈等密封在金属罩内，其泄漏率较低的继电器塑封继电器采用封胶的方法，将触点和线圈等密封在塑料罩内，其泄漏率较高的继电器防尘罩继电器用罩壳将触点和线圈等封闭加以防护的继电器敞开继电器不用防护罩来保护触点和线圈等的继电器五、按用途分名称定义通讯继电器（包括高频继电器）该类继电器触点负载范围从低电平到中等电流，环境使用条件要求不高。

电子报/2017年/7月/9日/第010版
电子文摘
新型继电器——磁保持继电器简介
广州刘祖明
一、磁保持继电器的简介
磁保持继电器是一种新型继电器,也是一种自动开关。

和其他电磁继电器一样,对电路起着自动接通和切断作用。

区别在于磁保持继电器的常闭或常开状态完全是依赖永久磁钢的作用,其开关状态的转换是靠一定宽度的脉冲电信号触发而完成的,磁保持继电器都是双稳态继电器。

磁保持继电器分为单相和三相。

目前市场上的磁保持继电器的触点转换电流最大可达200A;控制线圈电压分为DC5、DC6V、DC9V、DC12V、DC24V、DC48V等。

寿命2x104次;触点≤100m Ω。

磁保持继电器具有省电、性能稳定、体积小、承载能力大,比一般电磁继电器性能优越的特点。

磁保持继电器出厂状态通常为触点闭合状态,但因运输或继电器安装时受到冲击等因素影响,可能会改变状态。

在使用前有必要采取措施使触点重新复位。

二、磁保持继电器驱动电路的简介
磁保持继电器动作示意图,如图1所示。

IFV8023S用于控制直流电机、磁保持继电器等的工作,具有输出电流大,静态功耗小的特点,可广泛用于智能电表及其他用脉冲、电平控制应用领域。

IFV8023S引脚及时序图,如图2所示。

IFV8023S驱动电路,如图3所示。

附表为常见磁保持继电器型号及参数的摘录,供应用时参考。

·电磁继电器工作原理1、通用电磁继电器工作原理以图1所示结构为例进行说明，当线圈引出脚两端加上电压或电流，线圈的激磁电流产生磁通，磁通通过铁心、轭铁、衔铁和工作气隙组成的磁路，并在工作气隙产生电磁吸力。

当激磁电流上升达到某一值时，电磁吸力矩将克服动簧的反力矩使衔铁转动，带动推动片推动动簧，实现触点闭合；当激磁电流减小到一定值时，动簧反力矩大于电磁吸力矩衔铁回到初始状态，触点断开。

2、磁保持继电器工作原理如图2所示，继电器触点状态保持力是由衔铁部分中的两件磁钢产生的，磁钢产生的磁通通过右衔铁—轭铁磁极—铁心—轭铁磁极—左衔铁—磁钢形成闭合回路，在衔铁和轭铁极间产生吸力，如图所示，左衔铁的延伸臂通过推动片对动簧片施加推力，使动、静触点间产生足够的压力，使其能可靠载流。

当需要使继电器触点断开时，只需对线圈施加一个足够宽度脉冲电压，该脉冲电压产生的磁通与磁钢产生的磁通方向相反，在磁极上就会产生与磁钢相同的极性，根据磁场同性相斥原理，在衔铁和轭铁磁极间会产生推力，当磁路产生的合成力矩大小簧片的反力矩，动簧朝后运动，衔铁部分绕转轴转动，继电器会呈现图3的断开状态。

如果要返回闭合状态，必须在线圈上施加一相反的脉冲，否则，继电器触点状态会永远保持下去。

·电磁继电器技术参数含义1、环境温度范围工作环境温度范围是指继电器经历的最低环境温度至最高环境温度的作用后，继电器不发生功能失效。

按照IEC标准指气候系列试验的最低、最高温度。

2、标准试验条件塑封继电器的标准试验为温度：15-35℃相对湿度：25%-75%大气压力：86-106Kpa继电器标称电寿命等技术指标是在标准试验条件下的测试数据。

当继电器处于超出标准试验测试时，继电器的技术指标将可能会发生变化，甚至于可靠性会发生降低。

因此，继电器的使用环境条件对继电器的性能有着重大的影响。

3、振动稳定性（正弦振动）振动稳定性是指经一种重复周期的正弦运动后，产品能维持正常工作的能力，振动加速度值是位移与频率的函数。

磁保持继电器磁保持继电器是近几年发展起来的一种新型继电器，也是一种自动开关。

和其他电磁继电器一样，对电路起着自动接通和切断作用。

所不同的是，磁保持继电器的常闭或常开状态完全是依赖永久磁钢的作用，其开关状态的转换是靠一定宽度的脉冲电信号触发而完成的。

工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。

这样吸合、释放，从而达到了在电路中的导通、切断的目的。

对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。

可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。

具有动作快、工作稳定、使用寿命长、体积小等优点。

广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。

继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。

它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。

热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。

恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。

固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。

磁保持继电器内部结构
磁保持继电器是一种电磁装置，用于控制电路中的电流流动。

它由
内部结构所组成，这个结构起着关键的作用，实现开关的功能。

磁保持继电器内部结构主要包括以下部分：
1.磁路系统：磁保持继电器的磁路系统包括铁芯、线圈和磁导路径。

铁芯是由软磁材料制成的，通过其内部传导磁场。

线圈通常由导线绕
制而成，当通电时产生磁场。

磁导路径将磁场引导到合适的位置，使
其产生力。

2.触点系统：触点是磁保持继电器中起关键作用的部分。

它通常由
固定触点和可动触点组成。

当线圈通电时，磁场引起可动触点的吸引，使之与固定触点接触，形成电路通断。

这种触点系统能够承受较大的
电流，并具有良好的切换特性。

3.辅助电路：为了进一步增强磁保持继电器的功能，一些辅助电路
也被添加到内部结构中。

例如，过载保护电路、继电器状态指示灯、
电气间隔器等。

辅助电路的添加可以使继电器更安全可靠，并提供额
外的功能。

总体而言，磁保持继电器内部结构的设计旨在实现可靠的开关控制。

通过使用合适的材料和构造，确保其正常工作并承受一定的负荷。

这
样的结构使得磁保持继电器在各种电路中被广泛应用，在电力系统、
自动化控制和电子设备中发挥重要作用。

磁保持直流接触器工作原理简析磁保持直流接触器是一种常见的电气元件，广泛应用于工业控制系统中。

它是一种电磁继电器，通过电磁力控制接触器的开闭状态，以实现电路的连接和断开。

本文将深入探讨磁保持直流接触器的工作原理，帮助读者更好地理解这一关键元件。

一、电磁继电器的基本原理要理解磁保持直流接触器的工作原理，首先需要了解电磁继电器的基本原理。

电磁继电器由一个线圈、一个移动铁芯和一对触点组成。

当电流通过线圈时，会产生一个磁场，吸引或推动铁芯，使其移动。

当铁芯移动到一定位置时，触点会闭合或断开，从而控制电路的通断。

二、磁保持直流接触器的结构磁保持直流接触器在电磁继电器的基础上做了一些改进和优化。

它采用了磁场保持技术，可以在断电情况下保持触点的闭合状态。

这种特殊结构使得磁保持直流接触器在电源断电后仍能保持电路的通断状态，从而提高了系统的稳定性和可靠性。

磁保持直流接触器通常由一个线圈、一个铁芯、一个电磁继电器和一对触点组成。

与普通直流接触器相比，磁保持直流接触器的触点上多了一个永久磁铁。

在工作时，线圈通过电流激励产生磁场，吸引铁芯移动并闭合触点。

一旦触点闭合后，永久磁铁的作用就起到了关键作用。

它产生的磁场会使得铁芯保持在吸引位置，即使电源断电后也能保持触点的闭合状态。

三、磁保持直流接触器的工作原理磁保持直流接触器的工作原理可以简单概括为以下几个步骤：1. 施加电流：当电流通过线圈时，产生的磁场会吸引铁芯移动。

2. 触点闭合：当铁芯移动到一定位置时，触点会闭合，使电路连接。

3. 保持磁场：触点闭合后，永久磁铁的磁场会让铁芯保持在吸引位置，从而保持触点的闭合状态。

4. 断电情况下的保持：即使电源断电，铁芯也会因为永久磁铁的作用而保持在吸引位置，使触点继续保持闭合状态。

5. 再次通电：当再次通电时，电流会使线圈产生磁场，磁场能量足够大时，电磁力超过了永久磁铁的吸引力，铁芯会移动，触点断开，使电路断开。

通过以上步骤，磁保持直流接触器可以实现电路的连通和断开，从而起到控制和保护电路的作用。

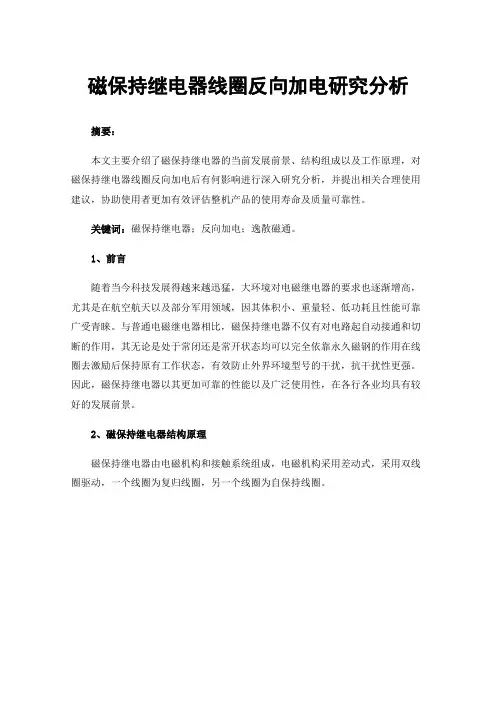

磁保持继电器线圈反向加电研究分析摘要：本文主要介绍了磁保持继电器的当前发展前景、结构组成以及工作原理，对磁保持继电器线圈反向加电后有何影响进行深入研究分析，并提出相关合理使用建议，协助使用者更加有效评估整机产品的使用寿命及质量可靠性。

关键词：磁保持继电器；反向加电；逸散磁通。

1、前言随着当今科技发展得越来越迅猛，大环境对电磁继电器的要求也逐渐增高，尤其是在航空航天以及部分军用领域，因其体积小、重量轻、低功耗且性能可靠广受青睐。

与普通电磁继电器相比，磁保持继电器不仅有对电路起自动接通和切断的作用，其无论是处于常闭还是常开状态均可以完全依靠永久磁钢的作用在线圈去激励后保持原有工作状态，有效防止外界环境型号的干扰，抗干扰性更强。

因此，磁保持继电器以其更加可靠的性能以及广泛使用性，在各行各业均具有较好的发展前景。

2、磁保持继电器结构原理磁保持继电器由电磁机构和接触系统组成，电磁机构采用差动式，采用双线圈驱动，一个线圈为复归线圈，另一个线圈为自保持线圈。

1.某型号磁保持继电器复归状态结构示意图图1为某型号磁保持继电器产品处于初始状态（即复归状态或后激励状态），此时，衔铁所受的力有：永久磁钢对衔铁的吸力 F1，设其产生的转动阻力矩为M1，动簧片通过推动杆对衔铁施加的力F2，设其产生的转动力矩为M2，当给自保持线圈通电激励时，线圈磁通对衔铁产生的驱动力（排斥力）F3，设其产生的转动力矩为M3，小轴所受转动摩擦阻力F4，设其产生的转动阻力矩为M4。

产品处于前激励状态（自保持状态）时，衔铁所受的力类同。

产品转换是通过上述力的力差来实现的，当M3+M2＞M1+M4成立时，衔铁能够正常转动。

从上述可知，磁保持系列电磁继电器是通过对自保持线圈或复归线圈正向加电所产生的磁通对衔铁产生驱动力来实现状态转换的，即复归状态需对自保持线圈正向加电，加电后切换为保持状态，保持状态需要对复归线圈正向加电，加电后切换为复归状态。

3、线圈反向加电分析磁保持继电器正常使用情况为复归状态对自保持线圈正向加电，保持状态对复归线圈正向加电，即给自保持线圈正、反向加电来实现继电器状态切换。

继电器按照工作原理划分
继电器按照工作原理可以分为以下几类：
1. 电磁式继电器：利用线圈通电时产生的磁场，使触点产生吸引力或排斥力，完成开关动作。

2. 磁保持式继电器：具有两个线圈，一个用于吸合触点，另一个用于保持触点闭合状态，无需持续通电。

3. 热继电器：利用电流通过加热元件时产生的热胀冷缩效应，使触点开闭。

4. 固态继电器：通过半导体器件（如晶体管、双向晶闸管等）控制电流的开关状态，无需机械运动。

5. 时间继电器：通过内部的延时装置（如电容、电阻等）实现一定时间延迟后触点的开闭。

6. 保护继电器：用于电路的过载、短路或接地等故障保护。

7. 信号继电器：用于电路的信号放大或隔离，能够改变电流、电压等信号的形式。

8. 电子继电器：利用电子器件（如集成电路）实现开关功能，无需机械运动且具有高速响应能力。

9. Reed继电器：利用磁场作用于可触发活动状的磁敏元件，
进行开关动作。

10. 动态继电器：利用传动机构或电机驱动触点进行开闭运动。

这些继电器按照工作原理的不同，具备不同的特点和应用范围。
