继电器讲解PPT课件

继电器讲解PPT课件
28
第28页/共116页
（3）无极特性 不能辨别输入物理量的特征，1+4-，1-4+继电器都会吸起，断电就会落下。
29
第29页/共116页
2、有极继电器JYJXC-135/220
（1）结构上： 永久磁铁与轭铁 相接，其余与 无极继电器相同。
30
第30页/共116页
（2）动作上： 能反映电流的极性。 1+ 4- 时，中接点与前接点闭合 定位吸起状态 断电后，保持定位吸起状态。 1- 4+ 时，中接点与后接点闭合 反位打落状态 断电后，保持反位打落状态。
冲延时电路或软件设定使之缓吸。
14
第14页/共116页
5、按接点结构： 普通接点、加强接点继电器 普通接点继电器具有开断功率较小的接点的能力，以满足一般信号电路的要求。 加强接点继电器具有开断功率较大的接点的能力，以满足电压较高、电流较大的信
号电路的要求。
15
第15页/共116页
6、按工作可靠度： 安全型、非安全型（前者称为N，重力式 继电器，后者称为C型弹力式继电器） 安全型继电器：当线圈断电时，衔铁可借助于自身重量释放，从而使前接点断开；
31
第31页/共116页
3、偏极继电器JPXC-1000
结构上： 多有一块L形的 永久磁铁。
32
第32页/共116页
动作上：能反映电流的极性。 1+ 4- 时，中接点与前接点闭合 吸起状态 1- 4+ 时，中接点与后接点闭合 落下状态 不通电时， 中接点与后接点闭合 落下状态 鉴别电流的极性，只有线圈中的电源极性1+、4-，继电器才励磁。
33
第33页/共116页
三、安全型继电器的特性
1、电气特性 电气特性是安全型继电器的基本要求，也是设计和实现信号逻辑电路的依据。 其包括额定值，充磁值，释放值，工作值，反向工作值，转极值，反向不工作值。

电磁式继电器

电磁式继电器
继电器一般都由感受元件、比较元件和执行元件三个部分 所构成。感受元件用来反映控制量（如电流）的变化，并 以某种形式传送给比较元件；比较元件将接受的量与预先 给定的量（即整定值）相比较，并将比较的结果作用于执 行元件（如继电器的接点）接受这个作用后动作，使被控 量发生变化，从而完成继电器所担负的任务。由于此种电 器具有接受某一物理量的控制、并且在动作之后又继而控 制另一电路的性能，所以称为继电器。
2020/3/2
三.继电器的型号
我国生产的继电器型号，由动作原理代号、主要功能代号、 设计序号及主要规格代号所组成，其表现形式如下：
2020/3/2
主要规格代号 设计序号 主要功能代号 动作原理代号
继电器的动作原理代号及主要功能代号，按标准（JB264979）的规定，均以汉语拼音字母表示，常见的代号如表所 示。设计序号及主要规格代号则用阿拉伯数字表示。继电 器的主要规格代号，常用来表示接点的形式及数量。例如 DL-11即表示电磁型电流继电器。其中第一个数字“1”表 示设计序号（10系列），第二个数字“1”表示节点的规 格（具有一对常开接点）。继电器的接点通常分为常开和 常闭两大类型。所谓常开接点，是指继电器不通电或通电 不足时，处于断开状态的那些接点。而常闭接点则指在上 述相同条件下，处于闭合状态的接点。因此，给继电器加 以所需的电压和电流时，其常开接点将闭合，常闭接点则 断开。
2020/3/2
当继电器线圈不通电时，可动衔铁在弹簧的作用下处于释放位置，继 电器的接点断开；当线圈流过电流Ij时，在电磁铁中产生磁通φ，该磁 通经可动衔铁（或舌片）及空气隙构成闭合回路，使衔铁磁化，因而 产生电磁力Fdc及相应的电磁力矩Mdc。当通过的电流足够大时，电磁 力或力矩便可克服弹簧的反作用，使可动部分吸向电磁铁，从而使继 电器的接点闭合。由此可见，这类继电器的工作原理和电磁式仪表基 本相同，所产生的电磁力或力矩和磁通的平方成正比，即Fdc=Kφ²=K （wjIj/Rc)=k1Ij²

继电器课件

继电器课件
听诊法
用耳朵贴近继电器，听是否有 异常声音，如嗡嗡声、咔嗒声 等，判断继电器工作状态。
触摸法
用手触摸继电器外壳，感受是 否有异常温度，如过热、过冷 等，以及是否有振动、松动等 现象。
万用表检测法
使用万用表检测继电器线圈电 阻、触点通断等参数，判断继
电器是否损坏。
维修技巧和注意事项讲解
更换损坏部件
对于触点粘连、磨损等故障，应更换 损坏的触点或整个继电器；对于线圈 断路或短路，应更换线圈或整个继电 器。
调试过程分享
调试前检查 检查继电器安装是否牢固，导线连接是否可靠。 检查电源电压是否符合继电器要求。
调试过程分享
调试步骤
用万用表检测触点通断情况，确保触点无粘连、无断路 现象。
给继电器线圈施加额定电压，观察触点动作是否正常。
模拟实际工作场景，测试继电器在长时间工作、频繁切 换等条件下的性能表现。
04
应用场景实例分析
工业自动化控制系统中的应用
生产线控制
通过继电器实现自动化生产线上的各种设备的启 动、停止、联锁等控制功能。
电机控制
利用继电器对电动机进行正反转、调速、过载保 护等控制，确保工业生产的安全和稳定。
检测与报警
将传感器与继电器结合，实现对工业设备工作状 态、环境参数等的实时监测和异常报警。
02
常见类型及其特点
电磁式继电器
工作原理
利用电磁铁产生的磁场吸 合触点，实现电路的通断 。
特点
结构简单、价格低廉、工 作可靠，但体积较大、触 点易磨损、动作速度较慢 。
应用场景
广泛应用于各种电气控制 系统中，如电动机控制、 照明控制等。
热敏干簧继电器
工作原理
利用热敏元件感受温度变化，通 过干簧管触点实现电路的通断。

继电器工作原理及特性原理

继电器工作原理及特性原理

我们生产世界上，客户最满意的产品
根据负载设计触点外形尺寸
额定负载 形式 接点直径
线圈功率（毫瓦ｍｗ） 外形尺寸
20A
RF Φ4.5±0.05
900
16A
RF Φ3.3±0.05
500
10A~15A RE Φ3.5±0.03（固） 150,200,360.300 Φ3.4－0.03（可）
4.5*1+2.5*1.3（可） 4.5*0.9+2.5*1.65(固) 3.3*1+1.8*1.3（可） 3.3*0.9+1.8*1.65（固）
我们生产世界上，客户最满意的产品
继电器基础知识及工作、特性原理
我们生产世界上，客户最满意的产品
内容概要
继电器的定义 继电器的工作原理 继电器的结构及应用范围 继电器开发设计选材基础知识 主要技术特性参数原理、专业术语 继电器的使用方法及注意事项 继电器的失效模式、原因和对策
我们生产世界上，客户最满意的产品
继电器的工作原理
灯
复位弹簧
线线圈圈
我们想象一下用开关S1和继电器来打开灯的情形吧！
1)按下S1(ON)。 2)电源电流进操作线圈， 把铁芯磁化。 3)由于电磁力的作用， 铁片被铁芯吸引。 4)铁片被吸引到铁芯之后， 可动接点和固定接点接触， 灯光亮起。 5)如果返回S1(OFF)， 操作线圈的电流消失，吸附铁片的力消除， 由于复位弹簧 的作用力，恢复到原来状态 。 6)如果铁片恢复原来状态， 接点部将分离， 灯光熄灭。
①直流电磁继电器：输入电路中的控制 电流为直流的电磁继电器。
我们生产世界上，客户最满意的产品
继电器的定义
②交流电磁继电器：输入电路中的控制电 流为交流的电磁继电器。

初中物理 优秀课件 电磁铁 电磁继电器

初中物理 优秀课件 电磁铁 电磁继电器

法国科学家阿尔贝和德国科学家彼得由于发现了巨磁电阻 (GMR)效应,荣获诺贝尔物理学奖。如图4是研究巨磁电阻特 性的原理示意图。实验发现,当闭合S1、S2后使滑片P向左滑
动过程中,指示灯明显变亮,则下列说法正确的是( ) C
A．电磁铁右端为N极 B．滑片P向左滑动过程中电磁铁的磁性减弱 C．巨磁电阻的阻值随磁场的增强而明显减小 D．巨磁电阻的阻值随磁场的减弱而明显减小
2002年12月31日举世瞩目的上海磁悬浮列车线首 次试运行,它采用的是先进的常导磁悬浮技术,使列车 稳稳地悬浮在轨道上方约10毫米处高速运行,请你根 据所学过的物理知识并观测图10 后判断：要使列车
悬浮起来,车身线圈的上方应该是__ 极（选S 填“N”
或“S”）,当列车悬浮在轨道上方后,列车利用 的原理将异车名身磁托极起相,互这吸就引大大减小_ _______ 。
7．图9所示是某同学连接的电铃电路,开关闭合后, 电路中始终有电流,但电铃只响一声就不再响了,原 因是 ( ) C A．电磁铁始终没有磁性 B．衔铁没有向下运动 C．衔铁一直被电磁铁吸着不能回弹 D．电池正、负极接反了
三、电磁铁的应用
电磁起重机
电铃
电磁阀门
三、电磁铁的应用
电
磁
选
矿
机
示
意
电磁锁
图
电磁铁
GMR
指
示
P
灯
S1
S2
扬声器是把电信号转换成声信号的一种装置。
第三课时
点击此处添加正文,文字是您思炼,为了演示发布的良好效果,请言简意 赅的阐述您的观点。点击此处添加正文,请言简意赅的阐述您的观点。
一、想一想,填一填
1．利用电磁继电器可以用_低___电__压__、_弱___电__流__的电

磁保持继电器基础知识PPT课件

磁保持继电器基础知识PPT课件

1、通过电流的导线周围会产生磁场，磁场的大小B与电流的大小I成正
大，与离导线的距离ε的平方成反比，这就是电磁感应现象。
2、右手螺旋定则 a：直导线的磁场方向判断，右手大拇指指向电流方向，其他手
指握拳所向的方向就是磁场方向。
b：螺旋线的磁场方向判断，右手握拳，四根小手指指向电流方向，大 拇指伸直指向的方向就是磁场N极。
• 触点超行程 (FOLLOW) ：指触点刚 闭合时衔铁 与轭铁之间 的距离，也 可以说是簧 片头部继续 运动的距离 ，即簧片头 部的超行程
一、磁保持继电器的定义 二、磁保持继电器的工作原理 三、磁保持继电器的主要参数 四、磁保持继电器的应用及注意事项
磁保持继电器是一种依靠自身永磁力保持触点断开或闭合状态的 双稳态继电器。
永磁力：衔铁组件中的磁铁产生的力。所有的磁保持继电器中都 有永磁，一般的电磁继电器则没有。
双稳态：这里所说的双稳态是指触点的状态，即断开状态和闭合 状态不需要外部因素即可保持稳态。磁保持继电器都是 双稳态继电器，电磁继电器都是单稳态继电器。
衔铁组件过中点后，排 斥力消失，永磁力方向 改变与电磁力相同，叠 加后衔铁组件加速运动。
衔铁组件在排斥力、电 磁力、永磁力的共同作 用下，完成换向。
1．线圈电阻
L
• 线圈(COIL) ：线圈是继电器的动力部 分，漆包线绕制在骨架上，然后将漆包 线两端锡焊在引脚上，形成一个线圈。
• 线圈电阻(R)：用直径为Φ的漆包线绕T 圈产生的电阻。 R=£*（ T / Φ ）
通过前面的实验我们知道，磁场是有方向的，那么磁保持继电器是如何 实现动作的呢？
磁场的特性：同极相斥，异极相吸。
通过以下几幅图了解同极相斥，异极相吸在磁保持继电器中的应用。 给线圈施加不同方向的电流从而改变衔铁组件的状态，衔铁组件状态 的变化使触点实现了断开和闭合的功能。

电磁继电器(内含flash动画演示)ppt课件

电磁继电器(内含flash动画演示)ppt课件

S M
S1
S2
控制电路
工作电路
工作原理 当开关S1闭合时，电磁铁通电 产生_磁__场_，将衔铁_吸__下___,开关S的触点
_接__通__，工作电路在有_电__流__通过，电动机
便转动起来。
编辑版pppt
3
电磁继电器的控制作用
编辑版pppt
闭合开关K， 电磁继电器开 始工作，衔铁 被电磁铁吸引， 接通高压工作 电路，电动机 开始工作，灯 泡L熄灭.当断 开开关K时， 电磁继电器停 止工作，灯泡 L发光.
14
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
15
一、电磁继电器
静触点
1.构造
电磁铁
衔铁
触点
弹簧 2.主要部分的作用：
电磁铁：通电时产生磁性，吸下衔铁;
S
动触点
静触点
衔铁：和动触点组成一个绕支点转动的杠杆，带动动触点上下运动;
弹簧：电磁铁磁性消失时，带动衔铁弹离电磁铁;
触点：相当于被控制电路的开关.
编辑版pppt
1
编辑版pppt
2
3.学习使用电磁继电器
编辑版pppt
7
编辑版pppt
8
温度自动报警器
编辑版pppt
9
编辑版pppt
10
温度自动报警器
温度升高时，水银面
上升，当水银面上升到与
金属丝接触时，电磁铁线
圈就有电流流过，产生磁
性，吸引触点开关，使之
闭合，这时工作电路就形
成一个回路，电铃就响起
来Байду номын сангаас。
监测温度
此装置中，水银温度计起什么作用？

人教版九年级物理第二十章 《电与磁》第3节《电磁铁 电磁继电器》课件

人教版九年级物理第二十章 《电与磁》第3节《电磁铁 电磁继电器》课件

（2）分析图2、图3的实验现象，线圈匝数 相同 时， 电流 越大磁性越强。
（3）分析图 4 的实验现象，电流相同 线圈匝数
时，
越多磁性越强。
（4）综合以上实验分析可以得出结论：影响电磁
铁磁性强弱的因数有 电流大小 、 线圈匝数 。
学以致用 5
关于温度报警装置说法错误是（ D）
A．温度达到温度计金属丝温度时电磁铁有磁性 B．温度达到温度计金属丝温度时，电铃发声报警 C．温度没有达到温度计金属丝温度时，电铃不发声 D．温度报警器在任何温度下都报警
图中是一种温度自动报警器的原理图。制作水 银温度计时在玻璃管中封入一段金属丝，当温度达 到金属丝下端所指的温度时，电铃就响起来，发出 报警信号。说明它的工作原理。
学以致用 2
图中是直流电铃的原理图。B是衔铁，A是弹 性片。试说明它的工作原理。
学以致用 3
某同学在做“探究电磁铁特性”的实验中，使用了两个相 同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法
改变电流 现象
a S
增大电流电磁铁吸引 的大头针数目_增__多__。
b S
结论2
结论： 匝数一定时，通入的电流越大，电磁铁的磁性越强。
探究有无铁芯对电磁铁磁性的影响 实验3
保证线圈匝数和电流大小不变，使电磁铁有无铁 芯，观察电磁铁吸引铁钉的多少来判断电磁铁磁性的 强弱。 结论3
当电磁铁的匝数和通过电流一定时，有铁心， 电磁铁的磁性大大增强。
扬声器
当线圈中通过图中所示的电流时，线圈受到磁铁的吸 引向左运动；当线圈中通过相反方向的电流时，线圈受到 磁铁的排斥向右运动。由于通过线圈的电流是交变电流， 它的方向不断变化，线圈就不断地来回振动，带动纸盆也 来回振动，于是扬声器就发了声音。

继电保护原理电磁继电器

继电保护原理电磁继电器
常用的机电式继电器分电磁型和感应型两种。 （1）电磁式继电器 1）电磁式电流继电器 电磁式电流继电器在继电保护装置中，通常用作起动元件，因此又称起动继电器。 常用的DL-10系列电磁式继电器其内部接线和图形符号如图7-4。
能使过电流继电器动作(触点闭合)的最小电流称继电器的“动作电流”，用I op 表示 使继电器由动作状态返回到起始位置的最大电流，称为继电器的“返回电流”，
图7—14 GL12111255 系列感应式电流的电流时间特性曲线图

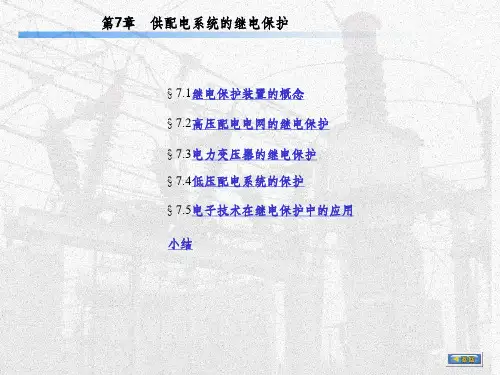

§7.1 继电保护装置的概念
GL12111255 型感应式电流继电器的内部接线及图形符号和文字符号如图7—15所示。
1
2
3
4
56
a)
b)
I>
作业：思考题
7-1、7-2、7-3
表示 反时 限动 作特性
形式 1
先合 后 断的 转 换触 电
I op . 1
式中 Ik.min —— 被保护区内最小运行方式下的最小短路电流
Iop.1 ——保护装置的一次侧动作电流
对于低电压保护装置，其灵敏系数 为
Sp
U op .1 U k . max
式中 Uk.max ——被保护区内发生短路时，连接该保护装置的母线上最
大残余电压
U op .1 ——保护装置的一次动作电压(V)。即保护装置动作电压换算到一次电
M 1 ∝Φ1Φ2sinΨ
式中Ψ为Φ1与Φ2之间的相位差，此值为一常数
由于Φ1∝IKA, Φ2∝IKA且Ψ为常数,因此 M 1 ∝I2KA,
在的作用下，铝盘开始转动。铝盘转动后，切割永久磁铁8，产生反向的制
动力矩。由电度表工作原理知，与铝盘的转速成正比，即 M2 n
这个制动力矩在某一转速下，与电磁铁产生的转动力矩相平衡， 因而在一定的电流下保持铝盘匀速旋转。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
——继电器触点所承受的开路电压和闭路电流值。
四、 电磁继电器的电路符号
线圈
常开触点
常闭触点 转换触点
5
五、 如何选用电磁继电器
（1）先了解哪些必要条件？ ①电路的电源电压，能提供的最大电流 ②输出电路中的电压和电流 ③被控电路需要几组、什么形式的触点
（2）查找相关资料，找出需要的继电器的型 号和规格。
对常开触点和两对常闭触点，其中2、
3 和6、7为 常闭 触点，3、4和5、6 为 常开 触点，当线圈引脚1和8通电
时，2、3 和6、7断开，3、4和5、6闭
合。
③继电器的额定工作电压要小于
触点切换电压，说明继电器具有什么
样的功能？ 以小控大
。
继电器外壳信息
继电器引脚图
七、 电磁继电器的应用
【电磁继电器执行模块---光控窗帘的设计（教材 81页练习1）
（3）注意根据装置容积的大小，选择合适的 继电器。
六、 继电器的铭牌
瑞中？ 型号
额定工 作电压
是指继电器正常工作时 线圈所需要的电压值。
线圈功耗
DC:直流
触点负荷AC:交流 Nhomakorabea是指继电器允许加载的 电压和电流。
六、 继电器的铭牌
观察以下铭牌，并读出主要参数：
8
观察“实验十”中的继电器，填充以下空格：
4.2 电磁继电器的工作原理
电磁继电器的工作原理
1
一、 电磁继电器的结构
支点
动触点
衔铁
常闭触点
弹簧
常开触点
线圈
——
6V
3V
衔芯
电磁继电器的工作原理
2
二、 电磁继电器的工作原理
➢线圈两端加电压达到一定值时，线圈中流过电流就会 使电磁铁产生足够大的电磁力，克服弹簧的拉力，将铁 吸向铁芯，于是使动触点与常开触点闭合，接通输出电 路。 ➢如果减小输入电流，电磁力减小，当降低到一定值时， 使铁和动触点在返回弹簧作用下回到原位，此时电路断 开。 ➢电磁继电器是根据外界输入的一定信号来控制输出电 路中的电流“通”、“断”的器件。
如右图所示电磁继电器，根据图中内容填空
： ①该电磁继电器的额定工作电压是__5_V__；
切换②电该压电和磁电继流电分器别的是触_点_2_5接_0_V交__流和负__载5__A时__，_，触触点点
接3直0V流负载时5，A 触点切换电压和电流分别是
_______和_______。
④由图可知，该型号继电器共有两
R 2.2K 10K
10
猜想：生活中有哪些家电会用到继电器？
继电器的优点：
①安全 ②方便
电磁继电器等
温度继电器等
3
三、 电磁继电器的主要参数
1、额定工作电压
——继电器正常工作时加在线圈两端的电压值。
2、吸合电流
——继电器能完成吸合动作所需要提供的最小电流值。
3、释放电流
——继电器从吸合状态转入释放状态时的最大电流值， 该电流值比吸合电流值小得多。
4、直流电阻
——线圈的直流电阻，几百欧~几千欧。
5、触点负荷：
