临床常见心电图汇总

常见⼼电图分析及临床意义分析同步⼗⼆导联⼼电图正常⼼电图⼼律为正常窦性⼼律、⼼率、各波形、波段、间期、时限及电压等均正常。

常见异常⼼电图的分析诊断异常⼼电图指：⼼电图图形与⼼律有肯定异常且有病理意义者。

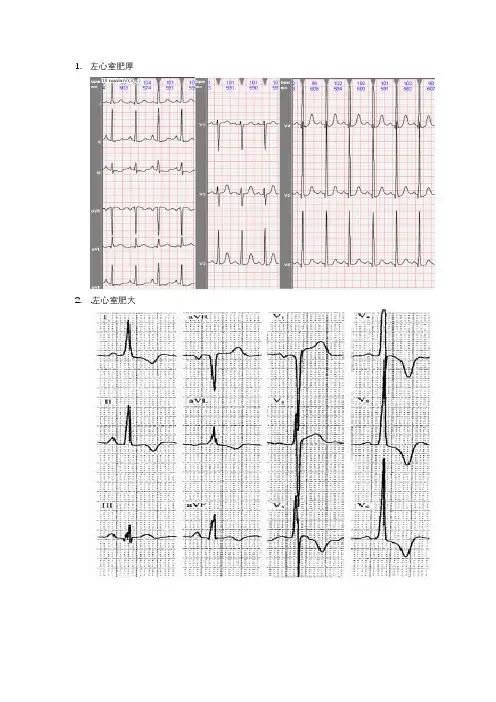

1、房、室肥⼤:1)左、右⼼房扩⼤2)左、右⼼室肥厚2、⼼律失常:起源异常1)期前收缩（早搏）2)⼼动过速（室上性、室性）3)颤动、扑动（房性、室性）传导异常1）⼀度房室传导阻滞2）⼆度房室阻滞3）三度房室阻滞3、⼼肌缺⾎、梗死：急性下壁、前间壁、前壁、侧壁等急性⼼肌梗死的⼼电图演变4、电解质紊乱及药物影响：低⾎钾、⾼⾎钾⼀、房、室肥⼤:1)左⼼房扩⼤2）右⼼房扩⼤3)左⼼室肥厚4）右⼼室肥厚1、左⼼房扩⼤:1、P波时限＞0.12s2、P波呈双峰，峰距＞0.04s3、Ptfv1＜-0.04mm.s2、右⼼房扩⼤：P波振幅增⾼：Ⅱ＞0.25mV,V2＞0.15mV⼆、⼼律失常:激动起源异常2)期前收缩（早搏）3)⼼动过速4)颤动、扑动1、窦性⼼动过速正常成⼈窦性⼼律的频率＞100次/分。

2、窦性⼼动过缓成⼈窦性⼼律的频率<60次/分。

3、房性期前收缩1.提前出现P′-QRS波群；2.P′-R间期>0.12s；3.QRS形态、时限正常(呈室上性)或呈室内差异性传导或未下传。

7、⼼房颤动P波消失，代之⼤⼩不等形态各异的颤动波(f波)，⼼房率为350～600次/分。

QRS波群为室上性,室率⼤多120～180次/分节律绝对不规则。

8、⼼房扑动P波消失代之连续的⼤锯齿状扑动（F波）。

F波频率多为250—350次/分，⼤多不能下传⽽以固定⽐例（2：1，4：1）下传。

4、室性期前收缩：1.期前出现的QRS-T形态宽⼤畸形，时限常>0.12s2.连续发⽣三次以上的早搏为短阵室速短阵性室性⼼动过速6、阵发性室性⼼动过速1.频率在140～200次/分。

QRS>0.12s2.房室分离3.⼼室夺获4.室性融合波室性⼼动过速5、阵发性室上性⼼动过速有突发突⽌的特点，频率⼀般在160--250次/分，节律快⽽规则，QRS形态⼀般正常。

临床常见的11种心电图今天我们讲临床常见的11种心电图，讲讲它的主要特点，看了这些以后，大家基本可以分辨这些常见的心电图，特别是应付一下执业医师考试，应该没有多大问题。

11种心电图目录为：1.正常心电图2.窦性心动过缓3.窦性心动过速4房室传导阻滞5.房早与室早6.心房扑动7.房颤8.室速9.室扑10.室颤11.心肌梗死（一）各波形的意义心电图记录的是心肌细胞除极和复极过程中电位变化。

（二）关于心电图纸附：算心率心律齐：HR=60/P-P(或R-R)心律不齐：3s(或6s)内的QRS波群数乘以20(或10)，既可算出心室率搞清楚了上面这些，下面我们就开始看心电图！1、正常心电图1）窦性P波（振幅：＜0.25mv、时限：＜0.12s)2）P-R间期0.12-0.20s3）心率：60-100次/分这个大家一般扫一眼就可以看出来。

窦速与窦缓口诀：小三大五窦速缓，三五之间无异变。

2.窦性心动过缓=大于五格3.窦性心动过速=小于三格4.房室传导阻滞说到房室传导阻滞，大家先记一对夫妻，丈夫外遇的故事：（记住这个↓，下面常用到）P波代表老婆QRS代表老公一度—老公经常性晚归，但还是回来了。

二度I型—老公晚上回家越来越晚，有时候太晚就没有回来。

二度II型—老公晚上回家时间比较固定了，但是经常不回家了！三度—离婚了，老公老婆就各玩各的啦！一度房室传导阻滞；老公虽然晚归，但是终究还是回来了！P-R间期持续＞0.20S(五个小格，一个正方形的格)，但是每个P波后面还是有QRS波群。

二度I型房室传导阻滞：老公回家越来越晚，有时候太晚了就不会来了P-R间期逐渐延长，直至脱落一个QRS波，脱落后的第一个P-R间期又恢复正常，而后渐延长，直至又脱落QRS波，如此循环往复的过程，称文氏现象。

二度II型房室传导阻滞：老公晚上回家时间固定（PR间期相等），但是经常不回家了！（QRS波群突然漏搏）；P-R间期固定，规律性的出现QRS波脱落；每两个P波，有一个P波未下传，称2：1传导阻滞；每3个P波有一个未下传，称3：2传导阻滞。

临床常见心电图典型图例+特点，直观，实用，建议收藏备用【窦性心律】P波从窦房结发起，心房除极综合向量指向下（P波方向在下壁导联II，III，aVF中向上）PR间期在0.12-0.22s，PR长度固定QRS间期低于100毫秒（2.5个小方格）静息心率在60-100次/分【心房颤动】心房活动包括多个凹形小波，心脏收缩约为每分钟400+下通常显示体表心电图不规则波动（f 波），V1中最明显P波缺失室性心律完全异常f波并一定能看到，特别是当AF长期存在的情况QRS 波群可能变宽（偏离正常位置或束支传导阻滞）可能由风湿性二尖瓣疾病、 IHD、高血压、病态窦房结综合征、酒精、甲状腺机能亢进、房间隔缺损和特发性心房颤动引起【心房扑动】心房扑动是折返性心律失常，心房活动每分钟约300下诱因与心房颤动相同体表心电图具有“锯齿状”特点，F波常在II、 III 和aVF 中出现房室比例2:1时，心室率约在150 bpm 高度房室阻滞1:1可见，特别是药物干预时改变心房扑动的周期长度【室上性心动过速】该种心动过速通常起源点是房室交界区，激动通过房室交接区或房室旁路逆传而形成折返环路QRS波群形态与时限通常正常；但发生室内差异性传导或原有右束支传导阻滞时，QRS波群形态异常该种心动过速通常通过刺激迷走神经，静脉注射腺苷，或维拉帕米可终止经导管射频消融治疗可治愈【预激综合征】预激综合征者发生心房颤动的风险增加由于激动从旁路下传心室比经房室结传导更迅速，心室率可能很快，偶尔会达到300次/分表心电图显示快速性心房颤动具有不同形态的QRS博群，反应了房内激动下传心室的不同途径，沿旁路下传，沿正路下传，以及沿旁路及正路同时下传治疗方法包括直流电复率，静脉注射氟卡胺、丙吡胺、胺碘酮静脉注射地高辛、维拉帕米或腺苷是禁忌，因为这些药物会加快旁路传导，加速预激综合征合并心房颤动患者的心室率【室性心动过速—左束支传导阻滞（LBBB）】室性心动过速是指5个或更多的室性期前收缩连续出现，心室率≥120次/分通常发生于器质性心脏病患者QRS波群时限>0.12秒心房独立活动，心房夺获或心室夺获在左束支传导阻滞形态时，室性心动过速表现为QRS波群在胸导联中均向下V1导联中宽初始R波（>30毫秒）、S波最低点延迟（>60毫秒）或S波切迹提示室性心动过速【右室流出道室性心动过速】宽大畸形的QRS波时限>0.12秒并呈完全性左束支传导阻滞图形电轴右偏或向下可能为特发性，可经导管射频消融治愈【扭转型室性心动过速】尖端扭转型室性心动过速宽大畸形的QRS波群以基线为轴上下扭转常在长-短序列之后易引发病因通常与Q-T间期延长（先天性或者药物延长心室复极[抗心律失常药、抗组胺药、大环内酯类药物，三环类抗抑郁]）有关低钾血症和低镁血症可诱发通常为非持续性，但可进展为心室颤动【急性前壁心肌梗死】心肌区域性梗死损坏心电图表现为对应区域的改变在前壁急性心肌梗死时最先表现为ST段受影响心肌损伤区对应的胸导联呈斜升ST段-通常是左前降支病理性Q波尚未出现【前壁心肌梗死】24-48内出现病理性Q波ST段呈弓背向上抬高T波逐渐演变为对称性倒置随着时间的推移，ST段抬高通常会消失恢复至基线左心室动脉瘤可引起持续性的ST段抬高数周后T波逐渐恢复至正常，病理性Q波持续存在【急性下壁心肌梗死】下壁导联的ST段急性抬高有前壁及侧壁对应导联ST段压低性改变（未显示）常伴有一度房室传导阻滞（未显示）房室传导异常更常见于下壁心肌梗死，但往往是短暂的，不需要安装临时起搏【急性后壁心肌梗死】常规心电图导联安装没有对应心脏后壁，因此不能观察到后壁急性心肌梗死典型的ST段改变在对应的前壁导联（V1-V3导联中）ST段压低并可见R波增高这些都是对应的常规改变，把心电图电极安装在后面，就可以看见病理性Q波及ST段抬高表现【急性侧壁心肌梗死】典型的急性侧壁心肌梗死是观察I，aVL，V5，V6导联一度房室传导阻滞亦可见于急性侧壁心肌梗死（不常见）【无病理性Q波性心肌梗死】如果心肌损伤没有累积心肌全层，那么异常Q波可能无法见到从V1-V6导联R波递增不良，可能表明存在心肌损伤在受影响的范围内可见广泛的T波倒置这些患者再梗死的风险增加，与Q波梗死患者一年有相同的预后【Q-T间期延长】心率校正后Q-T间期女性≥0.46s，男性>0.46s；T波形态异常；U波存在最常用的适应率校正Bazett公式：= QT /√RR机制是复极电流异常Jervell-Lange-Nielsen综合征：先天性长QT间期，高音性耳聋、复发性室性心动过速；可能导致猝死Romano-ward综合征：先天性长QT间期与室性心律失常；听力是正常的获得性长QT综合征可能与使用抗心律失常药物特别是III类，大环内酯类抗生素、抗组胺药、三环类抗抑郁药，与低钾血症、低钙血症、脑损伤、低温、肥厚性心肌病和急性心肌梗死有关【Brugada综合征】QRS博群在V1导联呈右束支阻滞图形ST 段在V1/V2导联中呈下斜型抬高≥1 mm，在V2，V3导联中呈马鞍形抬高≥1 mm常见于青年人（男性多见）无器质性心脏病者先天性；钠电流缺失增加了室性心律失常并引起猝死的风险ICD是预防患者突发恶性心律失常昏厥或猝死的有效方法【窦性停搏】心房（和心室）停止活动达到4s窦房结不能产生激动或在窦房交界区发生传导中断（窦房阻滞）表现为窦房结功能障碍，可能颈动脉窦过敏与迷走神经张力增高有关可能与房性心律失常并存可能需要永久性起搏器来源网络，如有侵权，尽快联系，仅供大家学习！。

正常心电图正常心电图正常心电图特点：窦性心律；心率：60-100次/分； PR间期：0.12-0.20秒； QT间期：0.32-0.44秒； P波在I、II导联方向向上，在aVR导联方向向下； QRS时间：0.06-0.10秒； ST-T无异常偏移。

心电图基础心率的检测常用两种方法测量15厘米长心电图内P波或QRS波群出现的数目：该数目乘以10测量P-P或R-R间期：测量5个或5个以上P-P或R-R间期，计算其平均值，60除以该周期即为每分种的心率。

心电图时程测量注意心电图是电压随时间变化的曲线心电图记录在坐标线上，横坐标为时间，通常采用25mm/s纸速记录时间：横坐标，1小格=1mm=0.04秒测量应从波形起点内缘到终点内缘各波段振幅的检测心电图是电压随时间变化的曲线心电图记录在坐标线上，纵坐标为电压。

通常情况下，电压为每毫米0.1mV向上的波的电压从基线的上缘至顶点；向下的波从基线的下缘到底端测量。

基线为T-P段平均心电轴的目测法心电轴偏移ⅠⅡⅢ心电轴值范围正常+++0 ~ +90°轻度左偏++—0 ~ -30°明显左偏+——-30°~ -90°电轴右偏—±++90°~ +180°电轴偏移不定———+180°~ +270°正常心电图(2)心脏循长轴转位一．自心尖朝心底部方向观察二．顺钟向转位：⏹∙V3、V4波形出现在V5、V6导联三．逆钟向转位：⏹∙V3、V4波形出现在V1、V2导联顺钟向转位：可见于右心室肥大；逆钟向转位：可见于左心室肥大；钟向转位也可见于正常人。

P波⏹∙时限：＜0.12秒⏹∙振幅：＜0.25mV（肢导联）＜0.2mV（胸导联）⏹∙方向：窦性心律Ⅰ、Ⅱ、avF, V4-V6导联直立avR导联倒置其它导联直立、倒置、或双相正常心电图(3)P-R间期⏹∙PR正常值0.12~0.20秒⏹∙代表了房室传导时间⏹∙年龄越大，心率越慢，P-R间期越长⏹∙年龄越小，心率越快，P-R间期越短QRS波群1一．时限：0.06 ~0.10秒，＜0.12秒二．波形：根据主波方向和有无Q（q）波⏹∙I、II、V4 ~V6导联主波:向上⏹∙avR、V1导联主波：向下⏹∙V1、V2导联不应有Q(q)波，(可呈QS)⏹∙avR、Ⅲ、avL导联可有Q波或q波⏹∙Ⅰ、Ⅱ、avF、V4~V6导联不应有Q波(可有q波)⏹∙V1至V6R波逐渐变大，S波逐渐变小，R/S由小变大⏹∙Q波小于0.04秒，振幅＜1/4同导联R波QRS波群2一．电压：⏹∙至少一个肢导联QRS波群电压和≥0.5mV⏹∙至少一个胸导联QRS波群电压和≥0.8mV⏹∙Rv5＜2.5mv，RavL＜1.2mV，RavF＜2.0mVRI＜1.5mV，Rv5+Sv1＜3.5（女）Rv5+Sv1＜ 4.0mV（男）⏹∙Rv1＜1.0mV，Rv1+Sv5＜1.2mVRavR＜0.5mV⏹∙Q波＜¼R波（同导联）QRS波群3R峰时间（室壁激动时间）：概念：QRS起点到R波顶端垂直线的间距。

临床常见心电图分析报告临床常见心电图分析报告一、概述心电图（Electrocardiogram, ECG）是一种无创的、简便快速的诊断工具，通过测量心脏电位变化，反映心脏在不同阶段的电活动。

心电图可以评估心脏的正常与异常情况，对多种心血管疾病的诊断和治疗提供重要的参考。

二、正常心电图分析1. P波：P波代表心房除极过程的电位波动，呈正向波形，通常在0.06-0.12秒之间。

正常的P波应该高于2.5小盒，典型的P波呈无创散在性的尖峰波。

举例：房颤患者的P波不规则而且无法辨认。

2. PR间期：PR间期是从P波开始到下一个Q波开始之间的时间，正常范围为0.12-0.20秒。

举例：房室传导阻滞患者的PR间期延长。

3. QRS波群：QRS波群代表心室除极过程的电位波动，通常在0.06-0.10秒之间。

正常的QRS波呈压扁的、无创散的波形。

举例：束支传导阻滞患者的QRS波宽度增加。

4. ST段：ST段应与等电位线平行，正常情况下不应超过等电位线的2小盒。

举例：心肌梗死患者的ST段抬高。

5. T波：T波代表心室复极过程的电位波动，通常为正向波形。

举例：心肌缺血患者的T波倒置。

三、常见心电图异常及分析1. 心房颤动（Atrial Fibrillation, AF）：心房颤动是最常见的心律失常之一，ECG表现为无规律、无规则的R-R间期，QRS波形正常。

由于房室连续且不完全传导，心室率增快，容易引发血栓形成和栓塞。

举例：一名58岁的患者出现持续性胸闷、气短，ECG显示心房颤动。

2. 心室颤动（Ventricular Fibrillation, VF）：心室颤动是一种严重的心律失常，可导致心脏停搏和猝死。

ECG表现为无规律、无规则的R-R间期，QRS波形混乱不规则。

举例：一名突然晕倒的患者，ECG显示心室颤动，立即进行除颤。

3. 心室早搏（Premature Ventricular Contraction, PVC）：心室早搏是一种常见的心律失常，常见于健康人群，ECG表现为提早出现宽大畸形的QRS波群。
