§5.3 我国工程岩体分级标准（GB50218-94）主要内容：一、GB50218-94 分级标准的制定二、工程岩体分级的基本方法三、工程岩体分级标准的应用四、工程岩体分级举例重点：GB50218-94 分级的基本方法。

难点：分级指标的确定。

1、前面主要内容回顾分类目的、原则、指标（考虑的因素）代表性分类：岩块工程分类①迪尔和米勒的双指标分类②岩块强度分类，R c 、I s (50)③岩块质量系数S 分类岩体工程分类①岩体质量指标RQD 分类②岩体地质力学分类—RMR 分类（和差模型）③Barton 隧道围岩分类—Q 分类（积商模型）2、我国岩体分级分类的概况、存在的问题70年代以来，各部门相继制定了一些分类标准，这些分类原则、标准、测试方法等不尽相同，无可比性。

一、GB 50218-94 分级标准的制定21s cs tw cw E σE σS ⎪⎪⎭⎫ ⎝⎛=3、分级标准(BQ标准)制定的原则、目的、方法BQ标准在总结现有各行业分类标准的基础上，编制统一分级标准。

分级的目的为评价工程岩体稳定性。

分类与分级的差别。

分类无序，分级则有序。

BQ标准采用定性与定量相结合的方法，分级过程中，定性与定量同时进行对比检验最后综合评定级别。

定性与定量的优劣。

定性体现经验，定量反映试验。

工程岩体—是指与岩石工程有关的岩体。

岩石工程就是岩体工程，即对岩体利用、治理、改造的工程。

它是工程建筑的一部分。

GB50218-94分级标准属于综合性分类。

4、BQ标准的分级因素各类工程岩体受力状态不同，破坏形式多样，稳定标准不同，如何兼顾各类工程的特点？BQ标准，分析研究众多分类方法及大量工程实践和岩石力学试验研究成果，按照共性提升的原则，将决定各类工程岩体质量和稳定性的基本共性抽出来，即考虑：①岩石作为材料存在的属性—岩石坚硬程度②岩石作为地质存在的属性—岩体完整程度为衡量各类工程岩体稳定性高低的基本尺度，作为分级的基本因素，进行岩体基本质量分级。

岩石风化程度及岩体分级
一、《工程岩体分级标准》（GB50218-94）
岩石单轴饱和抗压强度（Rc）与定性划分的岩石坚硬程度的对应关系
二、《岩土工程勘察规范》（GB50021-2001）
附录A
2、风化系数为风化岩石与新鲜岩石饱和单轴抗压强度之比；
3、岩石风化程度，除按表列野外特征和定量指标划分外，也可根据当地经验划分；
4、花岗岩类岩石，可采用标准贯入试验划分，N≥50为强风化，50＞N≥30为全风化，N＜30为残积土。

5、泥岩和半成岩，可不进行风化程度划分。

1、Ⅰ类岩体为软岩、较软岩时，应降为Ⅱ类岩体；
2、当地下水发育时，Ⅱ、Ⅲ类岩体可视情况降低一档；
3、强风化岩和极软岩可划为Ⅳ类岩体；
4、表中外倾结构面系指倾向与坡向的夹角＜30°的结构面；
5、岩体完整程度按附表A－2确定。

五、《公路工程地质勘察规范》（JTJ024-98）
）
六、《建筑地基基础设计规范》（GB50007-2002
七、《水利水电工程地质勘察规范》（GB50487-2008）附录H 岩体风化带划分
八、《水力发电工程地质勘察规范》（GB50287-2006）
附录F 岩体风化带划分
风化程度划分。

3岩体基本质量的分级因素3.1分级因素及其确定方法3.1.1岩体基本质量应由岩石坚硬程度和岩体完整程度两个因素确定。

3.1.2岩石坚硬程度和岩体完整程度，应采用定性划分和定量指标两种方法确定。

3.2.1岩石坚硬程度，应按表3.2.1进行定性划分。

岩石坚硬程度的定性划分表3.2.1工程岩体分级标准（三）3.2.2岩石坚硬程度定性划分时，其风化程度应按表3.2.2确定。

岩石风化程度的划分表3.2.23.3 岩体完整程度的定性划分3.3.1 岩体完整程度，应按表3.3.1进行定性划分。

岩体完整程度的定性划分表3.3.1注：平均间距指主要结构面（1～2组）间距的平均值。

3.3.2 结构面的结合程度，应根据结构面特征，按表3.3.2 确定。

结构面结合程度的划分表3.3.23.4定量指标的确定和划分3.4.1岩石坚硬程度的定量指标，应采用岩石单轴饱和抗压强度（R C）。

R C应采用实用测值。

当无条件取得实测值时，也可采用实测的岩石点荷载强度指数（IS（50））的算值，并按下式换算：RC＝22.82I（3.4.1）3.4.2岩石单轴饱和抗压强度（R C）与定性划分的岩石坚硬程度的对应关系，可按表3.4.2表确定。

R C与定性划分的岩石坚硬程度的对应关系表3.4.23.4.3 岩体完整程度的定量指标，应采用岩体完整性指数（K v）。

K v应采用实测值。

当无条件取得实测值时，也可用岩体体积节理数（Jv ），按表3.4.3确定对应的Kv值。

J v与K v对照表表3.4.33.4.4岩体完整性指数（K v）与定性划分的岩体完整程度的对应关系，可按表3.4.4确定。

K v与定性划分的岩体完整程度的对应关系表3.4.43.4.5 定量指标K v、J v的测试，应符合本标准附录A的规定。

工程岩体分级标准（四）4岩体基本质量分级4.1基本质量级别的确定4.1.1岩体基本质量分级，应根据岩体基本质量的定性特征和岩体基本质量指标（BQ）两者相结合，按表4.1.1确定。

第五章⼯程岩体分类第五章⼯程岩体分类第⼀节分类的⽬的与原则为了便于异地试验成果、施⼯经验及研究成果的交流，合理地进⾏岩体⼯程的设计、施⼯，保证⼯程的安全和稳定，需要进⾏岩体分类。

岩体复杂、理论不完善、靠经验。

从定性和定量两个⽅⾯来评价岩体的⼯程性质，根据⼯程类型及使⽤⽬的对岩体进⾏分类，这也是岩体⼒学中最基本的研究课题。

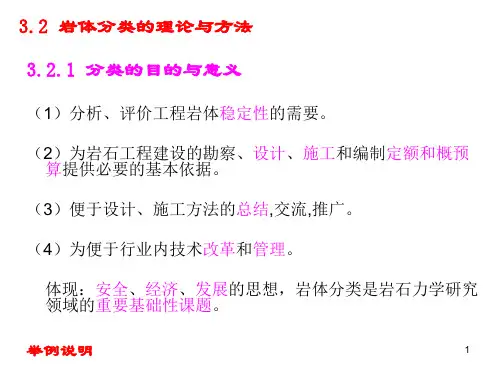

⼀、分类的⽬的（1）进⾏岩体质量评价，为岩⽯⼯程建设的勘察、设计、施⼯和编制定额提供必要的基本依据和参数。

（2）便于施⼯⽅法的总结,交流,推⼴。

（3）为便于⾏业内技术改⾰和管理。

⼆、分类原则（1）有明确的岩体⼯程背景和适⽤对象。

（2）尽量采⽤定量参数或综合指标，以便于⼯程技术计算和制订定额时采⽤。

（3）分类的级数应合适，⼀般分五级为宜。

（4）分类⽅法与步骤应简单明了、分类参数容易获取、分类中的数字便于记忆和应⽤。

（5）根据适⽤对象，选择考虑因素。

选择有明确物理意义、对岩体质量和危岩稳定性有显著影响的分类因素。

趋势：“综合特征值”分类法。

即，多因素综合考虑，以及定量与定性、动态与静态相结合进⾏分类。

三、分类的控制因素⼯程岩体分类⽅法虽然多达⼏⼗种，但通常在分类中起主导和控制作⽤的有如下⼏⽅⾯因素：（1）岩⽯材料的质量（强度指标）岩⽯强度是岩体固有的承载能⼒天然属性．是评价⼯程岩体稳定性的重要参数。

表⽰岩⽯强度的参数，通常由室内岩块试验获得，包括岩⽯的抗压强度、抗拉强度和杭剪强度等。

岩⽯的单轴抗压强度试验简单、参数直观、便于记忆、使⽤⽅便、符合⼯程岩体分类原则，因此⼏乎所有的⼯程岩体分类都⽤岩⽯的单轴抗压强度作为分类指标。

（2）岩体的完整性，结构⾯产状、密度、声波等。

通过对岩体性质的学习可知，岩体的完整性取决于岩体内结构⾯的空间分布状态、分布密度、开度、充填状态及其充填物质的特性等因素。

它直接影响岩体⼯程质量的优劣和⼯程围岩的整体稳定性，所以岩体完牲性的定量指标是表征岩体⼯程性质的重要参数。
