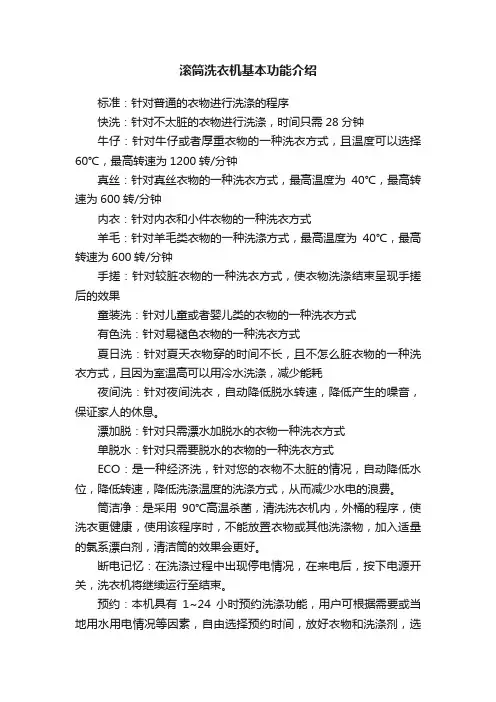

滚筒洗衣机基本功能介绍标准：针对普通的衣物进行洗涤的程序快洗：针对不太脏的衣物进行洗涤，时间只需28分钟牛仔：针对牛仔或者厚重衣物的一种洗衣方式，且温度可以选择60℃，最高转速为1200转/分钟真丝：针对真丝衣物的一种洗衣方式，最高温度为40℃，最高转速为600转/分钟内衣：针对内衣和小件衣物的一种洗衣方式羊毛：针对羊毛类衣物的一种洗涤方式，最高温度为40℃，最高转速为600转/分钟手搓：针对较脏衣物的一种洗衣方式，使衣物洗涤结束呈现手搓后的效果童装洗：针对儿童或者婴儿类的衣物的一种洗衣方式有色洗：针对易褪色衣物的一种洗衣方式夏日洗：针对夏天衣物穿的时间不长，且不怎么脏衣物的一种洗衣方式，且因为室温高可以用冷水洗涤，减少能耗夜间洗：针对夜间洗衣，自动降低脱水转速，降低产生的噪音，保证家人的休息。
漂加脱：针对只需漂水加脱水的衣物一种洗衣方式单脱水：针对只需要脱水的衣物的一种洗衣方式ECO：是一种经济洗，针对您的衣物不太脏的情况，自动降低水位，降低转速，降低洗涤温度的洗涤方式，从而减少水电的浪费。
筒洁净：是采用90℃高温杀菌，清洗洗衣机内，外桶的程序，使洗衣更健康，使用该程序时，不能放置衣物或其他洗涤物，加入适量的氯系漂白剂，清洁筒的效果会更好。
断电记忆：在洗涤过程中出现停电情况，在来电后，按下电源开关，洗衣机将继续运行至结束。
预约：本机具有1~24小时预约洗涤功能，用户可根据需要或当地用水用电情况等因素，自由选择预约时间，放好衣物和洗涤剂，选择好程序后，选择预约时间，按启动键，洗衣机将在预约时间结束后，自动进行洗涤衣物。
预洗：对于较脏的衣物，可以选择此功能进行预先洗涤，在预洗盒中记得加低泡洗衣粉浸泡洗：此程序是针对较厚重的衣物或不太容易吸水的衣物，自动采取浸泡功能，从而节省洗涤剂，洗衣更洁净。
清洁喷淋：在洗衣机运行过程中通过喷淋管作用，向桶内喷淋增大水对衣物的接触面衣物平衡检测：当洗衣机检测到偏心量大于一定值时，洗衣机无法进入高速转动，故障自检：当洗衣机出现常见的故障时，洗衣机会检测到并提示用户泡沫自检：当洗涤过程中出现泡沫过多的情况，洗衣机会检测到并提示用户防皱免熨：就是降低了洗衣机对衣服的磨损度（因为洗衣机是模仿棒锤击打衣物原理设计，利用电动机的机械做功使滚筒旋转，衣物在滚筒中不断地被提升摔下，再提升再摔下，做重复运动，加上洗衣粉和水的共同作用使衣物洗涤干净。
滚筒洗衣机基本功能介绍-CAL-FENGHAI.-(YICAI)-Company One1标准：针对普通的衣物进行洗涤的程序快洗：针对不太脏的衣物进行洗涤，时间只需28分钟牛仔：针对牛仔或者厚重衣物的一种洗衣方式，且温度可以选择60℃，最高转速为1200转/分钟真丝：针对真丝衣物的一种洗衣方式，最高温度为40℃，最高转速为600转/分钟内衣：针对内衣和小件衣物的一种洗衣方式羊毛：针对羊毛类衣物的一种洗涤方式，最高温度为40℃，最高转速为600转/分钟手搓：针对较脏衣物的一种洗衣方式，使衣物洗涤结束呈现手搓后的效果童装洗：针对儿童或者婴儿类的衣物的一种洗衣方式有色洗：针对易褪色衣物的一种洗衣方式夏日洗：针对夏天衣物穿的时间不长，且不怎么脏衣物的一种洗衣方式，且因为室温高可以用冷水洗涤，减少能耗夜间洗：针对夜间洗衣，自动降低脱水转速，降低产生的噪音，保证家人的休息。
漂加脱：针对只需漂水加脱水的衣物一种洗衣方式单脱水：针对只需要脱水的衣物的一种洗衣方式ECO：是一种经济洗，针对您的衣物不太脏的情况，自动降低水位，降低转速，降低洗涤温度的洗涤方式，从而减少水电的浪费。
筒洁净：是采用90℃高温杀菌，清洗洗衣机内，外桶的程序，使洗衣更健康，使用该程序时，不能放置衣物或其他洗涤物，加入适量的氯系漂白剂，清洁筒的效果会更好。
断电记忆：在洗涤过程中出现停电情况，在来电后，按下电源开关，洗衣机将继续运行至结束。
预约：本机具有1~24小时预约洗涤功能，用户可根据需要或当地用水用电情况等因素，自由选择预约时间，放好衣物和洗涤剂，选择好程序后，选择预约时间，按启动键，洗衣机将在预约时间结束后，自动进行洗涤衣物。
预洗：对于较脏的衣物，可以选择此功能进行预先洗涤，在预洗盒中记得加低泡洗衣粉浸泡洗：此程序是针对较厚重的衣物或不太容易吸水的衣物，自动采取浸泡功能，从而节省洗涤剂，洗衣更洁净。
清洁喷淋：在洗衣机运行过程中通过喷淋管作用，向桶内喷淋增大水对衣物的接触面衣物平衡检测：当洗衣机检测到偏心量大于一定值时，洗衣机无法进入高速转动，故障自检：当洗衣机出现常见的故障时，洗衣机会检测到并提示用户泡沫自检：当洗涤过程中出现泡沫过多的情况，洗衣机会检测到并提示用户防皱免熨：就是降低了洗衣机对衣服的磨损度（因为洗衣机是模仿棒锤击打衣物原理设计，利用电动机的机械做功使滚筒旋转，衣物在滚筒中不断地被提升摔下，再提升再摔下，做重复运动，加上洗衣粉和水的共同作用使衣物洗涤干净。
洗衣机使用说明书1. 使用前须知连接进水管1. 选择适合的水龙头(前段长度必须大于10mm，假设水龙头出口端面不平整，请用锉刀锉平，以免漏水) 2. 取下进水管接头①②③④①按住锁紧杆下端；②握住进水管，向下压滑动器，取下进水管接头；③接下标记牌。
3.安装进水管接头①拧动螺母，露出3至4圈螺纹；②将进水管接头的四颗螺钉拧松至可将进水管接头套在水龙头上；③如果进水管水龙头无法套在水龙头上，请取下衬套在安装；④将其中一个螺钉事先旋到大致适合位置，在将进水管套在水龙头上，将其余三颗螺钉均匀拧紧，确认到位后，旋紧螺母。
4.连接进水管①压下滑动器，将水管插入进水管接头；②用锁紧杆挂住水管接头，然后松开滑动器，直到听到“啪〞的一声。
5.连接洗衣机①将进水管另一端的螺母套到进水阀接头上；②拧紧进水管螺母并确认螺母紧固到位。
6.检查进水管是否连接好①检查连接是否牢固；②安装完毕后，翻开水龙头，检查是否漏水；③每次使用洗衣机前，请检查确认进水管与水龙头连接牢靠④切勿强力弯曲进水管。
粘贴毛毡，安装降噪板1. 将毛毡粘贴在降噪板的一侧。
2. 将洗衣机向后倾斜，卸下四个底脚。
3. 降噪板附有毛毡的一面朝内，将将底脚螺栓穿过四个孔装在壳体上旋紧，重新放平机器。
排水管排水管出水端高度必须大于80cm，最高点必须小于100cm，为防止排水管脱落，可将排水管固定在机器后的排水管卡上或使用排水支架固定，建议不要加长排水管，加长局部假设超过2.5m，易出现边进水边排水现象。
延长排水管，请联系本公司售后效劳部门。
调整底脚使用之前应先调节四个底脚，使洗衣机处于平衡状态。
底脚调节完毕后，要把底脚支撑螺母旋至紧贴壳体位置处，以支撑洗衣机。
分配器盒〔每次只放入一次洗涤所需的洗涤剂〕预洗洗涤剂投入室主洗洗涤剂投入室软化剂，漂白剂投入室选择预洗的功能时，在预洗室投入洗涤剂预先洗涤衣物；洗涤剂的用量请参照洗涤剂的使用说明，过量的洗涤剂会产生大量泡沫，易溢出，且影响洗涤剂的溶解；应使用滚筒洗衣机专用低泡洗涤剂，假设洗涤合成或羊毛织物时，那么应该用为其特制得洗涤剂软化剂或漂白剂的最高液面不要超过分配器盒的MAX标识。
1引言本篇设计说明书针对全自动滚筒洗衣机的基本整体结构、传动部分、控制部分进行详细的计算说明，并结合数据绘制三维装配图。
采用PLC为基础的主控制电路编制程序。
该设计包括全自动滚筒洗衣机的PLC控制，主要介绍了全自动洗衣机的工作原理，控制系统的PLC的选型和资源的配置，控制系统程序设计与调试，控制系统PLC程序。
传动系统设计，主要包括带轮的设计，滚筒轴系的设计，V带的设计。
2.全自动滚筒洗衣机的总体设计方案2.1滚筒洗衣机的基本结构滚筒洗衣机种类很多，但是通常情况下其大致结构可分为四部分：外观支撑部分、给水排水部分、传动部分、电气控制和操作系统部分。
外观支撑部分主要是滚筒洗衣机的外形框架，给水排水部分主要指洗衣机的给水系统和排水系统，传动部分主要指洗衣机的带传动及滚筒轮系的传动结构，电气控制部分主要指洗衣机依靠各种电器元件及控制器实现的自动控制部分。
个部分具体组成如下：（1）外观部分包括：箱体、后盖、过滤器门、底板等（2）给水排水部分包括：进水管、排水管、储水槽、电磁阀、洗涤剂回收槽等（3）传动部分包括：多频电机、V带、大小带轮、滚筒轴系等（4）控制部分包括：电脑版、电子模块、电磁阀、程控器、温控器、水位压力开关、水加热管、恒温器、电容、定时器等（5）操作部分包括：操作面板、程序标牌、琴键开关、琴键按钮、调温器旋钮、程控器旋钮、指示灯等12.2滚筒洗衣机各部分的设计方案2.2.1主体部分洗涤部分主要由内筒（不锈钢滚筒）、外筒（盛洗涤液用，又称盛水桶）、内筒叉形架、转轴、外筒叉形架、滚动轴承等组成。
（1）内筒及内筒叉形架内筒又称滚筒。
滚筒是滚筒式洗衣机对衣物进行洗涤，洗涤效果有着直接关系。
内筒用厚度为2-3毫米的抛光不锈钢板卷制而成的。
有直径为3.5-5毫米的圆孔，孔与孔之间的距离大约为15-20毫米。
圆孔自内向外冲刷，翻边向外，内壁光滑，以防洗涤时刮伤衣物。
在滚筒内壁沿轴向有三条凸筋，这三条凸筋在洗涤过程中起举升织物的作用。
滚筒洗衣机消费指南滚筒洗衣机发源于欧洲，洗衣方法是模滚筒洗衣机由微电脑控制，衣物无缠绕、洗涤均匀、磨损率要比波轮洗衣机小10%，可洗涤羊绒、羊毛、真丝等衣物，做到全面洗涤。
也可以加热，使洗涤剂充分溶解，充分发挥出洗衣粉的去污效能。
可以在桶内形成高浓度洗衣液，在节水的情况下带来理想的洗衣效果。
一些滚筒洗衣机较波轮洗衣机，除了洗衣、脱水外，还有消毒除菌、烘干、上排水等功能，满足了不同地域和生活环境消费者的需求。
☺基本结构的质量可靠滚筒式洗衣机虽然经过了80年的发展历程，但是在结构上没有多大的变化，基本上都是不锈钢内筒，使用机械程序控制器，其外壳经过磷化、电泳和喷漆三重处理工艺，其使用寿命可以达到15年，远高于塑料件的波轮使用寿命。
☺制作精巧紧凑滚筒式洗衣机的外形美观，结构相对波轮式洗衣机更加精巧、紧凑，一般滚筒式洗衣机的机身是波轮式洗衣机机身体积的一半大小，不但占用空间小，而且安全和方便使用。
☺节省用水滚筒式洗衣机都采用了控制水量大小的节水技术，加热洗技术以及雨淋、浸泡、摔打三重洗涤、三维立体式水流等模式和防水溢出功能，不但衣物无磨损，洗净度高，而且水的作用被发挥到了极致，所以能节约用水。
一般滚筒式洗衣机洗涤5KG衣物的标准用水为50L，仅为波轮式洗衣机的1/3。
传统的滚筒洗衣机具有耗时这一缺点，时间一般在一小时左右，而老式的滚筒洗衣机一旦关上门，洗衣过程中无法打开，添加衣物不方便。
但新式的洗衣机具有中途添衣功能，就解决了这个问题。
还有一个问题是新旧机型都无法避免的，那就是耗电，相对于其他类型洗衣机，滚筒洗衣机更加消耗电量。
不过，市场中的变频技术可以稍缓解耗电的劣势。
同时，由于滚筒洗衣机的特别洗衣原理，它的的体重远远高于波轮洗衣机，不易被移动，位置更需固定。
●功能选择滚筒洗衣机推出"全智能"型，有些洗衣机的功能多不胜数，到底我们是否真的需要这些功能，那就要根据每个家庭的不同需求来决定。

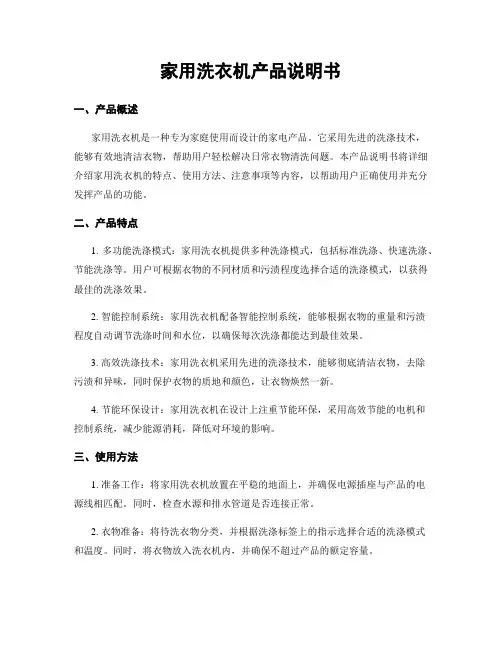

家用洗衣机产品说明书一、产品概述家用洗衣机是一种专为家庭使用而设计的家电产品。
它采用先进的洗涤技术，能够有效地清洁衣物，帮助用户轻松解决日常衣物清洗问题。
本产品说明书将详细介绍家用洗衣机的特点、使用方法、注意事项等内容，以帮助用户正确使用并充分发挥产品的功能。
二、产品特点1. 多功能洗涤模式：家用洗衣机提供多种洗涤模式，包括标准洗涤、快速洗涤、节能洗涤等。
用户可根据衣物的不同材质和污渍程度选择合适的洗涤模式，以获得最佳的洗涤效果。
2. 智能控制系统：家用洗衣机配备智能控制系统，能够根据衣物的重量和污渍程度自动调节洗涤时间和水位，以确保每次洗涤都能达到最佳效果。
3. 高效洗涤技术：家用洗衣机采用先进的洗涤技术，能够彻底清洁衣物，去除污渍和异味，同时保护衣物的质地和颜色，让衣物焕然一新。
4. 节能环保设计：家用洗衣机在设计上注重节能环保，采用高效节能的电机和控制系统，减少能源消耗，降低对环境的影响。
三、使用方法1. 准备工作：将家用洗衣机放置在平稳的地面上，并确保电源插座与产品的电源线相匹配。
同时，检查水源和排水管道是否连接正常。
2. 衣物准备：将待洗衣物分类，并根据洗涤标签上的指示选择合适的洗涤模式和温度。
同时，将衣物放入洗衣机内，并确保不超过产品的额定容量。
3. 加入洗涤剂：根据洗涤剂的种类和用量建议，将适量的洗涤剂加入洗衣机的洗涤剂槽中。
如果需要使用漂白剂或柔顺剂，也可按照相应的说明进行加入。
4. 启动洗涤程序：根据洗涤模式的选择，按下相应的按钮或转动选择钮，启动洗涤程序。
在洗涤过程中，可根据需要进行暂停、调整参数等操作。
5. 洗涤完成：洗涤程序结束后，家用洗衣机会自动停止运行，并发出提示音。
此时，可打开洗衣机门，取出洗涤好的衣物，并进行晾晒或烘干等后续处理。
四、注意事项1. 安全使用：在使用家用洗衣机时，请确保插头和插座干燥，并避免触碰电源线。
同时，不要将手插入洗衣机内部，以免发生意外伤害。

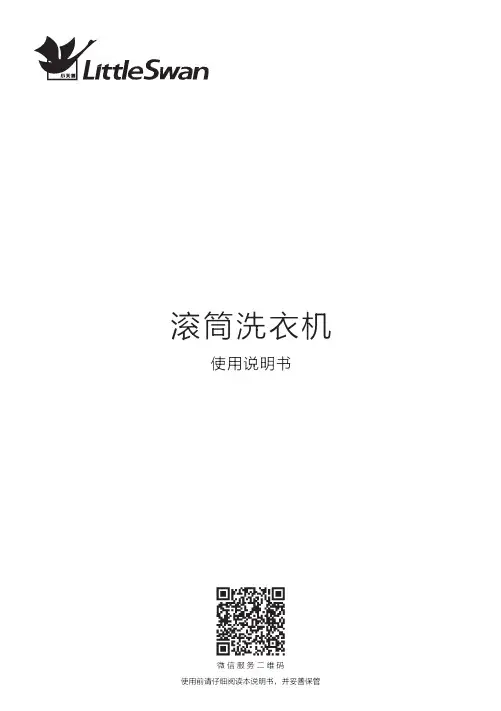

滚筒洗衣机使用说明书目录使用说明服务指南洗涤注意事项 ............................................控制面板介绍 ............................................程序/功能介绍 ...........................................清洁保养 ...................................................故障现象及处理方法 ...................................规格及技术参数 .........................................售后服务 ...................................................包修卡 ......................................................快速入门快速入门 ...................................................安装说明洗衣机简图 ...............................................安装洗衣机 ...............................................安全警示安全警示 (23671011121719202121)智能配网介绍.............................................洗涤剂盒介绍.............................................1616安装说明快速入门安全警示使用说明服务指南注意:本图片仅为示意图，由于产品改进及系列化扩展，您所得到的产品外观，色及功能部 件可能与此图片不一致，请以实际产品为准。
商品说明书解读学会正确使用洗衣机的各种功能洗衣机商品说明书解读：学会正确使用洗衣机的各种功能洗衣机是现代家庭中必备的家电之一，它的出现为我们的生活带来了极大的便利。
然而，由于洗衣机拥有多种功能，很多人对于如何正确使用洗衣机的各种功能存在一定的困惑。
在本文中，我们将对洗衣机的商品说明书进行解读，帮助人们更好地了解和正确使用洗衣机的各种功能。
1. 全自动洗衣功能全自动洗衣功能是洗衣机最基本的功能之一。
打开洗衣机的门，将待洗衣物放入洗衣机内，然后根据衣物的种类选择不同的洗衣程序。
洗衣机的商品说明书中通常会列出各个洗衣程序的详细介绍和使用方法，如轻柔洗、标准洗、强力洗等。
选择合适的洗衣程序对于保护衣物和提高洗涤效果非常重要。
2. 洗衣量选择功能洗衣量选择功能可以根据洗涤衣物的多少来调整水位和洗涤时间，以达到最佳的洗涤效果。
根据洗衣机商品说明书的解读，我们可以根据洗衣量选择功能来合理排布洗涤衣物的数量，避免超载或低载。
超载将导致洗衣机无法正常工作，低载则会导致资源的浪费。
3. 脱水功能脱水功能是洗衣机中非常重要的一个功能。
正确使用脱水功能可以使洗涤后的衣物更快地排出余水，以便于下一步的晾晒或熨烫。
根据洗衣机商品说明书的解读，我们可以了解到不同的洗衣机在脱水过程中的转速和时间设置，可以根据衣物的材质和需要进行合理的选择。
4. 预约功能现代洗衣机大多具备预约功能，这对于忙碌的人们来说非常方便。
通过预约功能，我们可以设置洗衣机在未来的某个特定时间启动洗涤程序。
根据洗衣机商品说明书的解读，我们可以了解到如何正确设置预约功能，以及需要注意的事项。
正确使用预约功能不仅可以为我们提供更为灵活的时间安排，还可以节省能源。
5. 清洁和维护正确的清洁和维护对于保持洗衣机的正常运转非常重要。
洗衣机商品说明书中通常会有清洁和维护的指导，如定期清洗洗衣机内胆、清洁过滤器和排水管道等。
根据商品说明书的解读，我们可以了解到如何正确进行清洁和维护，并制定合理的清洁计划，以延长洗衣机的使用寿命。
智能洗衣机产品说明书省心洗涤解决方案智能洗衣机产品说明书：省心洗涤解决方案尊敬的用户，感谢您选择我们的智能洗衣机产品。
为了让您在使用过程中能够得到更好的体验，我们特别为您准备了以下详尽的产品说明。
请仔细阅读本说明书，并按照指示正确操作，以充分发挥产品的性能。
一、产品简介我们的智能洗衣机结合了最新的科技与设计理念，旨在为您提供省心洗涤的解决方案。
该洗衣机搭载了先进的智能控制系统，以及多种高效的洗衣模式，从而满足您不同类型衣物的需求。
二、产品特点1. 智能控制系统：该洗衣机配备了智能控制面板，可轻松选择洗衣模式、设置洗涤时间，以及调整温度和转速等参数。
操作简单明了，即使是第一次使用洗衣机的用户也能轻松上手。
2. 多种洗衣模式：我们的洗衣机内置了多种洗衣模式，包括标准洗涤、快速洗涤、羊毛/丝绸洗涤、漂洗/脱水等，可根据不同的布料类型和污渍程度选择适当的模式，确保洗涤效果的最佳。
3. 节能环保：智能洗衣机采用节能设计，通过智能控制系统的优化，可以实现洗涤过程的节约水电，最大限度地保护环境，降低您的用水用电成本。
4. 安全可靠：我们的洗衣机具备多重安全保护措施，如过热保护、漏电保护等，确保您的使用安全。
5. 静音设计：智能洗衣机采用了静音技术，减少噪音产生，让您在洗衣过程中享受更为宁静的环境。
三、使用方法1. 准备工作：将洗衣机与供水源和电源连接稳固，确保电源插座与接地线连接正常。
2. 加入衣物：打开洗衣机的洗衣门，将待洗衣物放入洗衣筒中，并确保不超过洗衣机的最大容量。
3. 添加洗涤剂：根据洗衣物的数量和类型，适量添加洗涤液体或洗衣粉。
请勿过量使用洗涤剂，以免影响洗涤效果。
4. 选择洗衣模式：通过控制面板选择合适的洗衣模式，并根据需要调整其他参数，如温度和转速。
5. 启动洗衣机：确认好设置后，按下启动按钮，洗衣机即开始运行。
在整个洗涤过程中，请勿随意打开洗衣门，以免影响洗衣效果。
6. 完成洗涤：洗衣机显示程序结束后，可将洗涤好的衣物取出晾晒或烘干。
滚筒洗衣机基本功能介绍-CAL-FENGHAI.-(YICAI)-Company One1标准：针对普通的衣物进行洗涤的程序快洗：针对不太脏的衣物进行洗涤，时间只需28分钟牛仔：针对牛仔或者厚重衣物的一种洗衣方式，且温度可以选择60℃，最高转速为1200转/分钟真丝：针对真丝衣物的一种洗衣方式，最高温度为40℃，最高转速为600转/分钟内衣：针对内衣和小件衣物的一种洗衣方式羊毛：针对羊毛类衣物的一种洗涤方式，最高温度为40℃，最高转速为600转/分钟手搓：针对较脏衣物的一种洗衣方式，使衣物洗涤结束呈现手搓后的效果童装洗：针对儿童或者婴儿类的衣物的一种洗衣方式有色洗：针对易褪色衣物的一种洗衣方式夏日洗：针对夏天衣物穿的时间不长，且不怎么脏衣物的一种洗衣方式，且因为室温高可以用冷水洗涤，减少能耗夜间洗：针对夜间洗衣，自动降低脱水转速，降低产生的噪音，保证家人的休息。
漂加脱：针对只需漂水加脱水的衣物一种洗衣方式单脱水：针对只需要脱水的衣物的一种洗衣方式ECO：是一种经济洗，针对您的衣物不太脏的情况，自动降低水位，降低转速，降低洗涤温度的洗涤方式，从而减少水电的浪费。
筒洁净：是采用90℃高温杀菌，清洗洗衣机内，外桶的程序，使洗衣更健康，使用该程序时，不能放置衣物或其他洗涤物，加入适量的氯系漂白剂，清洁筒的效果会更好。
断电记忆：在洗涤过程中出现停电情况，在来电后，按下电源开关，洗衣机将继续运行至结束。
预约：本机具有1~24小时预约洗涤功能，用户可根据需要或当地用水用电情况等因素，自由选择预约时间，放好衣物和洗涤剂，选择好程序后，选择预约时间，按启动键，洗衣机将在预约时间结束后，自动进行洗涤衣物。
预洗：对于较脏的衣物，可以选择此功能进行预先洗涤，在预洗盒中记得加低泡洗衣粉浸泡洗：此程序是针对较厚重的衣物或不太容易吸水的衣物，自动采取浸泡功能，从而节省洗涤剂，洗衣更洁净。
清洁喷淋：在洗衣机运行过程中通过喷淋管作用，向桶内喷淋增大水对衣物的接触面衣物平衡检测：当洗衣机检测到偏心量大于一定值时，洗衣机无法进入高速转动，故障自检：当洗衣机出现常见的故障时，洗衣机会检测到并提示用户泡沫自检：当洗涤过程中出现泡沫过多的情况，洗衣机会检测到并提示用户防皱免熨：就是降低了洗衣机对衣服的磨损度（因为洗衣机是模仿棒锤击打衣物原理设计，利用电动机的机械做功使滚筒旋转，衣物在滚筒中不断地被提升摔下，再提升再摔下，做重复运动，加上洗衣粉和水的共同作用使衣物洗涤干净。
