发动机项目四配气机构拆装

一、实习目的通过本次配气机构的拆装实习，使学生掌握配气机构的工作原理、结构特点、拆装步骤及注意事项，提高学生的动手能力和实际操作技能，加深对汽车发动机结构及工作原理的理解。

二、实习内容1. 配气机构的工作原理及结构特点配气机构是发动机的重要组成部分，其主要作用是按照发动机的工作循环，定时地开启和关闭各气缸的进、排气门，以保证新鲜可燃混合气的进入和废气的排出。

配气机构主要由气门组、气门弹簧、气门导管、气门摇臂、凸轮轴、挺柱等部件组成。

2. 配气机构的拆装步骤（1）拆卸气门组1）拆卸气门弹簧：使用专用工具将气门弹簧从气门导管中取出。

2）拆卸气门：将气门从气门导管中取出，并注意气门的安装顺序。

3）拆卸气门导管：使用专用工具将气门导管从气缸盖中取出。

（2）拆卸凸轮轴1）拆卸凸轮轴轴承盖：使用专用扳手拆卸凸轮轴轴承盖。

2）拆卸凸轮轴：将凸轮轴从发动机中取出。

（3）拆卸挺柱1）拆卸挺柱轴承：使用专用工具将挺柱轴承从气门摇臂中取出。

2）拆卸挺柱：将挺柱从气门摇臂中取出。

（4）拆卸气门摇臂1）拆卸气门摇臂轴承：使用专用工具将气门摇臂轴承从气门摇臂轴上取出。

2）拆卸气门摇臂：将气门摇臂从发动机中取出。

3. 拆装过程中的注意事项（1）拆装过程中，应保持清洁，避免灰尘和杂质进入发动机内部。

（2）拆卸和安装气门时，应注意气门的安装顺序，避免错位。

（3）拆卸凸轮轴和挺柱时，应注意保护凸轮轴轴承和挺柱轴承，避免损坏。

（4）拆装过程中，应注意安全，避免发生意外伤害。

三、实习心得1. 通过本次实习，我对配气机构的工作原理、结构特点有了更深入的了解，对发动机的整体结构有了更全面的认识。

2. 实践操作过程中，我学会了使用各种工具和设备，提高了自己的动手能力。

3. 在拆装过程中，我认识到团队协作的重要性，学会了与同学互相配合，共同完成任务。

4. 通过实习，我明白了理论知识与实际操作相结合的重要性，认识到只有将所学知识运用到实践中，才能真正掌握一门技能。

发动机配气机构拆装实训报告嘿，大家好，今天咱们聊聊发动机配气机构拆装的事儿。

这可是个让人兴奋又紧张的任务，尤其对咱们这些机械小白来说，真是既期待又有点小怕怕。

想想要把一个个小零件从发动机里拆出来，再慢慢地把它们装回去，简直就像是在拼拼图，拼到最后能不能还原出一个完美的发动机，那种成就感简直不要太棒！在这过程中，咱们可得细心，毕竟一不小心，整个工程就得重来。

准备工作绝对是关键！拿到工具箱的那一刻，心里别提多高兴了，各种工具就像战斗武器一样，准备迎接挑战。

然后就是仔细检查发动机的状态，看看有没有漏油、老化的地方。

要不然，你真以为只要拆装就行，结果可能发现一堆隐患，那可就尴尬了。

小心驶得万年船嘛，宁愿多花点时间检查，也不想出什么幺蛾子。

说到拆装，大家可能会想，哎呀，不就是拆几颗螺丝吗？没那么简单哦！每一个螺丝都有它自己的“小脾气”，有的甚至要用力气，有的则得轻轻松松，像捏花朵一样，特别需要耐心。

记得第一次拆的时候，我差点把工具扔了，螺丝就是不松动，最后还是同学教我，要用对劲的力气，这才顺利搞定。

那一刻，我心里乐开了花，像吃了蜜一样，真是小小的胜利让人觉得干劲十足。

拆下来的零件就像一个个小孩子，得好好照顾。

仔细清洗、擦拭，每一个零件都要像新的一样。

听说有的同学爱把这些零件收集起来，简直就是“零件收集控”，可我觉得这真是个奇妙的爱好，虽然我还是更喜欢直接把它们装回去。

为了能顺利地把它们装回去，我还特意做了记录，标注每个零件的位置，这样就不怕到时候找不到了。

万一一个小零件落下，那可就要花费更大的精力去找了。

终于到了装配的环节，大家个个都是小心翼翼，像捏着蛋一样。

零件们一个个回到了它们温暖的家，我心里那个激动啊，真想大喊一声：“我来了，我征服你了！”不过还是得耐心，一步步来，不能心急。

每个零件都得确保对得上号，这就像给每个小朋友找回了自己的玩具，得心应手。

我的手虽然有点累，但心里特别爽，感觉自己就像一名机械大师，脑海里已经在计划下一步的挑战。

一、实训目的1. 了解配气机构的组成、结构和工作原理；2. 掌握配气机构的拆装方法和步骤；3. 培养动手能力和实际操作技能；4. 熟悉常用工具和量具的使用方法。

二、实训内容1. 配气机构的组成与结构2. 配气机构的拆装方法与步骤3. 常用工具和量具的使用三、实训过程1. 配气机构的组成与结构配气机构是发动机的重要组成部分，其主要作用是按照发动机的工作顺序，定时地开启和关闭各气缸的进、排气门，以保证新鲜可燃混合气得以及时进入气缸，并将燃烧后的废气排出气缸。

配气机构主要由以下几部分组成：（1）气门组：包括气门、气门导管、气门弹簧、气门弹簧座、气门锁片等；（2）气门传动组：包括凸轮轴、凸轮轴轴承、凸轮轴正时齿轮、摇臂、摇臂轴、摇臂轴轴承等；（3）气门导管：用于固定气门，防止气门在导管内转动；（4）气门弹簧：保证气门关闭严密，防止漏气；（5）气门锁片：固定气门弹簧，防止气门弹簧脱落。

2. 配气机构的拆装方法与步骤（1）拆卸气门组① 使用专用工具将气门弹簧压缩，取出气门弹簧；② 取出气门锁片，拆下气门弹簧座；③ 拆卸气门，取出气门导管；④ 检查气门导管是否磨损，如有磨损，需更换。

（2）拆卸气门传动组① 拆卸摇臂轴轴承，取出摇臂轴；② 拆卸摇臂，取出凸轮轴轴承；③ 拆卸凸轮轴，取出凸轮轴正时齿轮。

（3）拆卸气门导管① 拆卸气门导管固定螺钉；② 拆卸气门导管。

3. 常用工具和量具的使用（1）专用工具：气门弹簧压缩工具、气门锁片拆卸工具、摇臂轴轴承拆卸工具等；（2）量具：游标卡尺、塞尺、内径千分尺等。

四、实训结果与分析1. 通过本次实训，我们掌握了配气机构的组成、结构和工作原理；2. 掌握了配气机构的拆装方法和步骤；3. 提高了动手能力和实际操作技能；4. 熟悉了常用工具和量具的使用方法。

五、实训总结1. 在拆装配气机构的过程中，应注意安全操作，防止意外伤害；2. 拆卸和安装过程中，应按照正确的顺序进行，避免零件错位或损坏；3. 拆卸和安装过程中，要检查零件是否有磨损、变形等情况，如有问题，应及时更换；4. 常用工具和量具的使用要熟练，以提高工作效率。

配气机构的操作步骤及拆装工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!配气机构是内燃机的关键组成部分，它负责按照一定的时间顺序开启和关闭气门，以便于燃油和空气的混合以及废气的排出。

实习报告：配气机构的拆装一、实习目的1. 了解配气机构的作用及其在发动机中的重要性。

2. 熟悉配气机构的组成和结构，掌握各零部件的功能和相互关系。

3. 学会正确拆装配气机构，提高动手实践能力。

4. 加深对发动机工作原理的理解，为后续课程学习打下基础。

二、实习时间2022年3月10日三、实习地点XX学院发动机实验室四、实习内容1. 配气机构的组成及作用：配气机构主要由气门组和气门驱动组两部分组成，其作用是根据发动机工作循环的要求，定时地开启和关闭气缸的进、排气门，以保证新鲜可燃混合气及时进入气缸，并将燃烧后的废气排出。

2. 配气机构的结构：配气机构主要包括凸轮轴、正时链条（或皮带）、气门组（包括气门、气门座、气门导管等）和气门驱动组（包括气门杆、气门弹簧等）等零部件。

3. 配气机构的拆装步骤：（1）拆下气缸盖：使用扳手拆卸气缸盖固定螺钉，注意从两端向中间交叉旋松，分2到3次卸下螺钉。

（2）取下气缸垫：注意气缸垫的安装朝向，轻轻取出。

（3）拆下配气机构：根据凸轮轴的布置，先拆下正时链条（或皮带），然后依次拆下凸轮轴、气门组和气门驱动组等零部件。

（4）清洗和检查：将拆下的零部件进行清洗，检查是否有磨损、损坏等情况，必要时进行更换。

（5）组装：按照拆卸的反顺序，将配气机构重新组装，注意安装气缸垫时要注意朝向，确保密封良好。

五、实习总结通过本次配气机构的拆装实习，我对配气机构的作用、结构和拆装步骤有了更深入的了解。

在实际操作过程中，我学会了使用相应的工具，掌握了拆装技巧，提高了动手实践能力。

同时，我也认识到了配气机构在发动机中的重要性，对其有了更加全面的了解。

在实习过程中，我发现了一些问题，如部分零部件磨损严重，需要更换。

这也让我认识到发动机维修的实际操作与理论知识相结合的重要性，为今后的学习和工作打下了基础。

总之，本次配气机构拆装实习使我受益匪浅，不仅提高了我的动手能力，还对发动机的结构和工作原理有了更深入的认识。

一、实训目的本次实训旨在使学生了解和掌握汽车发动机配气机构的结构、工作原理和拆装方法，提高学生对汽车发动机维修的动手操作能力，培养团队协作精神。

二、实训内容1. 配气机构的结构组成配气机构主要由气门组、气门传动组和气门控制装置组成。

气门组包括气门、气门弹簧、气门导管、气门锁片等；气门传动组包括凸轮轴、挺柱、气门摇臂、气门弹簧座等；气门控制装置包括正时齿轮、正时链条、张紧器等。

2. 配气机构的拆装方法（1）配气机构的拆卸1）拆卸气门室罩：首先，将发动机冷却液放空；然后，拆下气门室罩固定螺栓，取下气门室罩。

2）拆卸凸轮轴正时带轮：拆下凸轮轴正时带轮固定螺栓，取下凸轮轴正时带轮。

3）拆卸凸轮轴轴承盖：拆下凸轮轴轴承盖固定螺栓，取下凸轮轴轴承盖。

4）取出凸轮轴：将凸轮轴从发动机中取出。

5）取出挺柱：拆下挺柱固定螺栓，取出挺柱。

6）压下气门：使用专用工具压下气门弹簧，取出气门锁片。

7）取出气门弹簧、气门弹簧座圈：拆下气门弹簧座圈，取出气门弹簧、气门弹簧座圈。

8）拆卸气门及气门油封：拆下气门及气门油封。

（2）配气机构的装配1）安装气门：将气门安装到气门导管中。

2）安装气门油封：将气门油封安装到气门导管中。

3）安装气门弹簧和气门锁片：将气门弹簧和气门锁片安装到气门导管中。

4）安装凸轮轴：将凸轮轴安装到发动机中。

5）安装凸轮轴正时带轮：将凸轮轴正时带轮安装到发动机中。

6）安装凸轮轴轴承盖：将凸轮轴轴承盖安装到发动机中。

7）安装挺柱：将挺柱安装到发动机中。

8）安装气门室罩：将气门室罩安装到发动机中。

三、实训过程及结果1. 实训过程本次实训分为两个阶段：拆卸和装配。

在拆卸阶段，学生按照配气机构的拆卸步骤，成功拆卸了配气机构；在装配阶段，学生按照配气机构的装配步骤，成功装配了配气机构。

2. 实训结果通过本次实训，学生掌握了配气机构的拆装方法，提高了动手操作能力。

同时，学生了解了配气机构的结构和工作原理，为今后从事汽车发动机维修工作打下了基础。

工作任务四配气机构的拆装任务描述：根据客户描述汽车在运行中发现，发动机汽缸盖罩内有响声，并且越来越大，初步判断为配气机构响声，经停车拆检，气门摇臂上几乎无油润滑。

任务分析：根据该车产生的故障现象，判断故障原因为向气门摇臂供油的油道堵塞，气门摇臂与气门头处形成了干磨，出现的响声。

维持必须进行（1）清洗油道并更换机油；（2）将正时齿轮塞打开拆下凸轮轴，更换新套。

解决上述问题，必须了解配气机构的拆装工艺。

学习任务：1、了解配气机构基本知识。

2、掌握配气机构的拆装方法。

3、了解配气相位与气门间隙的调整方法。

信息收集：一、基本知识目前，四冲程汽车发动机都采用气门式配气机构。

其功用是根据发动机的工作顺序和各缸工作循环的要求，定时开启和关闭进、排气门，使新鲜可燃混合气(汽油机)或空气(柴油机)准时进入气缸，废气得以及时排出气缸。

进入气缸内的新鲜可燃混合气或空气(也称进气量)对发动机性能的影响很大。

进气量越多，发动机的有效功率和转矩越大。

因此，配气机构首先要保证进气充分，进气量尽可能多。

同时，废气要排除干净，因为气缸内残留的废气越多，进气量将会越少。

其次，配气机构的运动件应该具有较小的质量和较大的刚度，以使配气机构具有良好的动力特性。

1、配气机构的组成与形式配气机构由气门组和气门传动组两部分组成，每组的零件组成则与气门的位置、凸轮轴的位置和气门驱动形式等有关。

现代汽车发动机采用顶置气门式配气机构，即进、排气门置于气缸盖内.倒挂在气缸顶上。

凸轮轴的位置有下置式、中置式和上置式3种。

图4-2 气门组1）气门组气门组包括气门、气门座、气门导管、气门弹簧、气门锁片和油封等，如图4-2所示。

a.气门气门的功用是分别用来开关进、排气通道。

气门由头部和杆部两部分组成，如图4-3所示。

气门头部是一个具有圆锥斜面的圆盘，气门锥角一般为45°，进气门锥角也有30°的，气门边缘应保持一定的厚度，一般为1~3mm，以防工作中冲击损坏和被高温烧蚀。

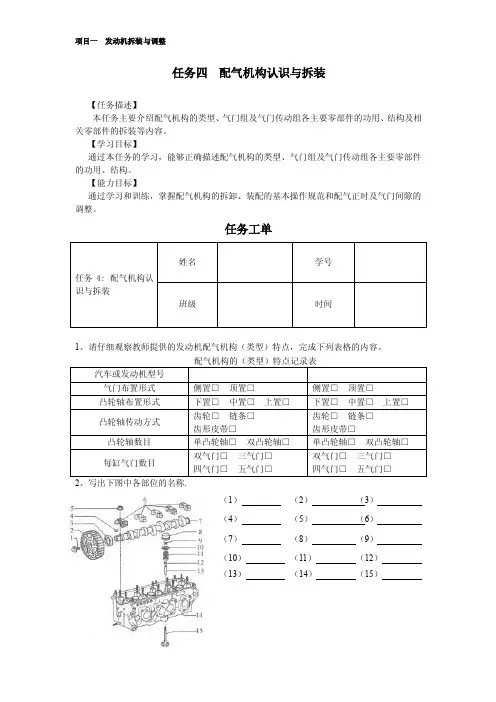

任务四配气机构认识与拆装【任务描述】本任务主要介绍配气机构的类型、气门组及气门传动组各主要零部件的功用、结构及相关零部件的拆装等内容。

【学习目标】通过本任务的学习，能够正确描述配气机构的类型、气门组及气门传动组各主要零部件的功用、结构。

【能力目标】通过学习和训练，掌握配气机构的拆卸、装配的基本操作规范和配气正时及气门间隙的调整。

任务工单任务4:配气机构认识与拆装姓名学号班级时间1、请仔细观察教师提供的发动机配气机构（类型）特点，完成下列表格的内容。

配气机构的（类型）特点记录表汽车或发动机型号气门布置形式侧置□顶置□侧置□顶置□凸轮轴布置形式下置□中置□上置□下置□中置□上置□凸轮轴传动方式齿轮□链条□齿形皮带□齿轮□链条□齿形皮带□凸轮轴数目单凸轮轴□双凸轮轴□单凸轮轴□双凸轮轴□每缸气门数目双气门□三气门□四气门□五气门□双气门□三气门□四气门□五气门□2、写出下图中各部位的名称.（1）（2）（3）（4）（5）（6）（7）（8）（9）（10）（11）（12）（13）（14）（15）3、请根据教师提供的汽车、发动机进行配气机构零部件确认活动，在汽车或发动机上指出各零部件的名称、位置和功用。

4、请仔细观察教师提供的配气机构气门组零部件的结构特点，完成下列表格的内容。

汽车或发动机型号气门材料气门头部形状平顶□凸顶□凹顶□气门锥角45°□30°□气门杆尾端形式锁销□锁片□气门座结构形式镶嵌式结构□在缸盖或缸体上直接镗出□气门座锥角45°□30°□气门弹簧形式等螺距圆柱弹簧□变螺距圆柱弹簧□双气门弹簧□5、请根据教师提供的配气机构零件进行气门组零件的确认活动，指出各零件的名称和功用。

6、气门导管有什么作用？。

7、气门弹簧避免共振可采取哪些措施。

8、请仔细观察教师提供的配气机构的结构特点，在发动机上指出气门间隙的具体位置，并查找该发动机的配气相位，并画出配气相位图。

第一步：将1号气缸设置到TDC/压缩(a)转动曲轴皮带轮，直到其凹槽与正时链条盖上的正时标记“0”对准。

(b)如图所示，检查并确认凸轮轴正时齿轮和链轮上的各正时标记和位于1号和2号轴承盖上的各正时标记对准。

如果没有对准，则转动曲轴1圈，第二步：拆卸曲轴皮带轮(a)用SST固定皮带轮就位并松开皮带轮螺栓。

小心：安装SST时要检查其安装位置，以防止SST安装螺栓接触正时链条盖分总成。

(b)用SST拆下曲轴皮带轮和皮带轮螺栓。

提示：如有必要，用SST拆下皮带轮和皮带轮螺栓。

第三步：拆卸1号链条张紧器总成拆下2个螺母、托架、张紧器和衬垫。

小心：不要在不使用链条张紧器的情况下转动曲轴。

第四步：拆卸正时链条盖分总成a、拆下19个螺栓。

b、用螺丝刀撬动正时链条盖和气缸盖或气缸体之间的部位，拆下正时链条盖。

小心：注意不要损坏正时链条盖、气缸体和气缸盖的接触面。

提示：使用螺丝刀之前，请在螺丝刀头部缠上胶带。

c、拆下3个O形圈。

第五步：拆卸链条张紧器导板。

第六步：拆下2个螺栓和1号链条振动阻尼器第七步：拆卸链条分总成(a)用扳手固定住凸轮轴的六角头部分，并逆时针旋转凸轮轴正时齿轮总成，以松开凸轮轴正时齿轮之间的链条。

(b)链条松开时，将链条从凸轮轴正时齿轮总成上松开，并将其放置在凸轮轴正时齿轮总成上。

提示：确保将链条从链轮上完全松开。

(c)顺时针转动凸轮轴，使其回到原来位置，并拆下链条。

第八步：拆卸2号链条振动阻尼器拆下2个螺栓和2号链条振动阻尼器。

第九步：检查凸轮轴正时齿轮总成(a)检查凸轮轴正时齿轮的锁止情况。

(b)清理和除去1号凸轮轴轴承盖进气侧上的VVT机油孔的油脂后，如图所示，用胶带或同等品将机油孔完全密封，以防止空气泄漏。

小心：确保完全密封住机油孔，由于密封不充分导致的空气泄漏会阻碍松开锁销。

(c)如图所示，在密封机油孔的胶带上刺一个孔。

（程序A）(d)向在程序A中刺出的孔施加大约150kPa的空气压力，以松开锁销。

发动机配气机构拆装教学方案一、教学目标1.了解发动机配气机构的构造和工作原理。

2.掌握发动机配气机构的拆装方法和步骤。

3.能够正确操作工具和设备，进行发动机配气机构的拆装。

4.培养学生的动手能力和解决问题的能力。

二、教学内容1.发动机配气机构的构造和工作原理：(1)配气机构的组成：凸轮轴、气门、气门弹簧、气门升降器等。

(2)配气机构的工作原理：通过凸轮轴的转动驱动气门的开关。

2.发动机配气机构的拆装方法和步骤：(1)拆装前的准备工作：准备所需的工具和设备，保证工作环境安全整洁。

(2)拆装步骤：a.拆卸气门盖和气门罩；b.拆卸气门旁的配气机构部件；c.拆卸凸轮轴和气门弹簧等部件；d.清洗和检查拆下的配气机构部件；e.安装时按照拆卸的逆序进行组装。

三、教学方法1.理论课教学：通过讲授发动机配气机构的构造和工作原理，使学生对其有一个整体的认识。

2.实践操作：将学生分成小组，在指导老师的带领下进行发动机配气机构的拆装实验操作。

四、教学步骤1.理论课教学：a.通过图片和文字介绍发动机配气机构的构造和工作原理。

b.讲解发动机配气机构的拆装方法和步骤，并进行示范操作。

2.实践操作：a.安排学生分组进行实践操作，每个小组4至5人。

b.分配指导老师进行指导和督促。

c.指导老师先进行示范操作，让学生观摩和学习。

d.学生按照步骤逐个拆卸发动机配气机构的各个部件，并清洗和检查。

e.学生按照拆卸的逆序进行组装，并注意工具的正确使用和配件的安装位置。

f.实践操作结束后，指导老师进行检查和评价，并对操作中存在的问题进行纠正和指导。

五、教学评价1.实践操作评价：根据学生的操作规范、效率和安全意识进行评价。

2.理论知识考试：考查学生对发动机配气机构的构造、工作原理和拆装方法的理解与掌握程度。

3.综合评价：综合考虑学生的实践操作和理论知识等方面进行评价，确定学生的实际能力和潜力。

配气机构的拆装1.拆卸顺序配气机构的拆卸与缸盖拆卸过程相同，下面以捷达轿车EA827 2V1.6L发动机为例，介绍配气机构拆装的顺序：（1）拆下缸盖上部所有附件；（2）拆下加机油口盖；（3）拆下气门罩盖，分数次逐渐均匀松开固定螺母；（4）取下气门罩盖压条；（5）取下气门罩盖密封条（安装时需要更换为新品）；（6）取下气门罩盖衬垫（安装时需要更换为新品）；（7）拆下机油反射罩；（8）取下半圆塞；（9）拆下凸轮轴前端齿型轮紧固螺栓；（10）用专用拉器，取下凸轮轴齿型轮及键；（11）拧松凸轮轴支承盖的紧固螺母，取下支座盖。

注意应先拆第1、4轴承盖，交替松掉第2、3轴承盖；（12）拆下凸轮轴；（13）取下液压挺杆总成；（14）用气门弹簧钳（如图1所示），将气门弹簧座压下，取下气门锁夹，拆出气门弹簧；（15）取下气门弹簧座、气门内外弹簧；（16）用专用工具拆下气门及气门油封，如图2所示；2.配气机构拆卸注意事项配气机构在拆卸时应注意以下几点：（1）松开正时齿型皮带张紧轮（桑塔纳、捷达发动机型）前，应将曲轴转到1缸上止点位置。

（2）在取下正时齿型皮带时，应在正时齿型皮带上标上其原转动方向，以防安装时装反。

否则，会加速正时齿型皮带的磨损。

（3）液压挺杆在拆下存放时，应特别注意防尘。

实训二曲柄连杆机构的拆装一、实训的目的与要求1、熟悉曲柄连杆机构的组成及各主要机件构造，作用与装配关系。

2、熟悉发动机的工作顺序和连杆轴颈排列方式，掌握曲轴轴向定位和防漏方法。

3、掌握正确的拆装顺序、要求和方法。

二、实训内容1、桑塔纳轿车发动机曲柄连杆机构的拆卸2、桑塔纳轿车发动机曲柄连杆机构的装配三、实训设备及工、量具1、桑塔纳发动机3台2、EQ6100-1型或CA6102型发动机2台3、常用工具和专用工具5套4、发动机拆装翻转架或拆装工作台5套5、其他（如清洗用料、油盘、搁架等）若干四、实训步骤及操作方法1、曲柄连杆机构的拆卸（以桑塔纳轿车为例）拆卸曲柄连杆机构机件时，应先将发动机外部机件拆卸，如分电器、发电机及V 带、水泵、化油器、汽油泵、起动机和机油滤清器等。

配气机构的拆装步骤配气机构的拆装步骤如下：一、拆卸1.卸下气门罩，拆下气门罩与气缸盖之间的连接螺栓，取下气门罩。

2.拆下气门摇臂总成，取出气门推杆。

3.拆下气门摇臂总成，用气门调整螺钉把气门间隙调整到规定值。

4.拆下气门间隙调整螺钉、锁紧螺母和垫圈，把气门调整螺钉和锁紧螺母拧紧到规定力矩。

5.松开气门摇臂总成上的锁紧螺母，取下气门摇臂总成。

6.松开气门弹簧总成上的锁紧螺母，取下气门弹簧总成。

7.拆下气缸盖，把气缸体上的易熔塞或橡胶塞取下。

8.拆下气缸盖后，用专用工具把气缸盖从气缸体上顶出。

二、安装1.将新的气缸盖和气缸体清洁干净，并确保其表面光滑、无杂质或损坏。

2.在气缸体和气缸盖上涂抹少量润滑脂，确保润滑脂均匀分布在接触面上。

3.将气缸盖与气缸体上的橡胶塞或易熔塞重新安装好。

4.将气缸盖与气缸体之间的螺栓稍微拧紧，确保气缸盖与气缸体之间的密封性。

5.用力矩扳手按照规定的力矩将螺栓拧紧，确保螺栓的紧固程度符合要求。

6.将气门弹簧总成安装到气缸盖上，确保弹簧总成安装正确、牢固。

7.将气门摇臂总成安装到气缸盖上，确保摇臂总成安装正确、牢固。

8.用气门调整螺钉将气门间隙调整到规定值，确保气门间隙调整合适。

9.用力矩扳手将锁紧螺母和垫圈拧紧到规定力矩，确保螺母和垫圈的紧固程度符合要求。

10.最后将拆卸下来的零部件进行清洗和检查，如果有损坏或磨损严重的零部件要及时更换。

以上就是配气机构的拆装步骤，需要注意的是在拆卸和安装过程中要避免刮伤或损坏零部件表面，同时要按照规定的力矩和顺序进行紧固和调整，以确保配气机构的正常运转和安全性。

2021年度发动机配气机构拆装检修教学总结报告一、前言随着我国汽车工业的快速发展，汽车维修技术也日新月异。

发动机作为汽车的核心部件，其配气机构的拆装与检修技术更是维修工作中的重中之重。

为了提高我国汽车维修技术水平，本报告对2021年度发动机配气机构拆装检修教学进行总结，以期为今后的教学和维修工作提供参考。

二、教学内容与任务1. 教学内容本报告针对发动机配气机构拆装检修的主要内容，包括：- 配气机构的作用与组成- 配气机构的拆装步骤与技巧- 配气机构主要零部件的检修方法- 配气机构常见故障诊断与排除2. 教学任务- 使学员掌握配气机构的基本原理与结构- 培养学员熟练进行配气机构拆装的操作技能- 教授学员配气机构零部件的检修方法- 提高学员对配气机构故障诊断与排除的能力三、教学方法与手段1. 教学方法- 理论教学：通过PPT、视频等资料，讲解配气机构的基本原理、结构及检修方法。

- 实践教学：采用“一对一”辅导模式，让学员在实车操作中掌握配气机构的拆装与检修技能。

- 案例分析：分析实际案例，使学员更好地理解理论知识，提高故障诊断与排除能力。

2. 教学手段- 利用多媒体教学设备，如投影仪、电脑等，展示PPT、视频等教学资料。

- 实车操作：提供实车供学员进行拆装与检修练习。

- 检测设备：使用专业检测设备，如示波器、传感器等，进行故障诊断。

四、教学成果与评价1. 教学成果通过2021年度的教学，学员在发动机配气机构拆装检修方面取得了以下成果：- 掌握了配气机构的基本原理与结构。

- 熟练掌握了配气机构的拆装操作技能。

- 学会了配气机构零部件的检修方法。

- 提高了对配气机构故障诊断与排除的能力。

2. 教学评价教学评价采用学员满意度调查、考试成绩分析等方式进行。

结果显示：- 学员满意度较高，教学效果良好。

- 学员考试成绩表明，教学目标得到有效实现。

五、不足与改进措施1. 不足之处- 教学过程中，部分学员对配气机构的基本原理理解不够深入。

2021年发动机配气机构拆装检修的教学实践报告1. 引言随着汽车行业的快速发展，发动机作为汽车的核心部件，其维修技术也日益重要。

发动机配气机构是发动机中的关键部分，其拆装检修技术对发动机的性能和寿命有着直接影响。

本报告旨在总结2021年发动机配气机构拆装检修的教学实践，为今后的教学提供参考和改进方向。

2. 教学实践内容2.1 教学目标本次教学实践的目标是使学生掌握发动机配气机构的基本结构、工作原理、拆装步骤和检修方法，提高学生对发动机配气机构的认识和操作技能。

2.2 教学内容教学内容包括发动机配气机构的基本结构、工作原理、拆装步骤和检修方法。

具体包括：- 配气机构的主要部件及其功能- 配气机构的的工作原理和作用- 配气机构的拆装步骤和注意事项- 配气机构的检修方法和技巧2.3 教学方法采用理论教学和实践操作相结合的教学方法。

理论教学通过讲解、演示和案例分析等方式进行，实践操作通过实际操作、模拟演练和考核等方式进行。

2.4 教学效果评估通过问卷调查、学生互评、教师评价和学生自评等多种方式对教学效果进行评估。

评估内容包括学生对配气机构的基本知识掌握程度、操作技能熟练程度和对问题的解决能力。

3. 教学实践总结3.1 教学成果通过本次教学实践，学生普遍掌握了发动机配气机构的基本知识、操作技能和对问题的解决能力。

问卷调查显示，学生对教学内容的满意度达到90%以上，对教学方法的满意度达到80%以上。

3.2 存在问题在教学过程中，部分学生对配气机构的基本原理和作用理解不够深入，操作技能不够熟练。

此外，教学实践设备不足，影响了实践操作的进行。

3.3 改进方向针对存在问题，今后教学实践中应加强基本原理和作用的讲解，增加实践操作的时间和机会，同时积极争取更多教学设备，提高教学质量。

4. 结论2021年发动机配气机构拆装检修的教学实践取得了一定的成果，但也存在一些问题。

在今后的工作中，我们将不断总结经验，改进教学方法，提高教学质量，为培养优秀的汽车维修技术人才做出贡献。

一、实习目的本次实习旨在通过拆装配气机构，加深对发动机配气机构的结构、工作原理及维修保养等方面的了解，提高动手实践能力，为今后的汽车维修工作打下基础。

二、实习时间2021年X月X日至2021年X月X日三、实习地点XX汽车维修厂四、实习内容1. 配气机构的结构及工作原理配气机构是发动机的重要组成部分，其主要功能是按照发动机的工作顺序，定时开启和关闭进气门和排气门，以保证新鲜可燃混合气的进入和废气的排出。

配气机构主要由气门、气门弹簧、气门导管、气门座、气门摇臂、凸轮轴、凸轮轴正时齿轮、曲轴正时齿轮等部件组成。

2. 配气机构的拆装步骤（1）拆卸气门：首先，将气门摇臂螺丝拧下，取下摇臂；然后，拆下气门弹簧，取出气门。

（2）拆卸气门导管：将气门导管螺丝拧下，取出气门导管。

（3）拆卸气门座：用专用工具将气门座取出。

（4）拆卸凸轮轴：拧下凸轮轴正时齿轮螺丝，取下凸轮轴。

（5）拆卸曲轴正时齿轮：拧下曲轴正时齿轮螺丝，取下曲轴正时齿轮。

3. 配气机构的组装步骤（1）组装曲轴正时齿轮：将曲轴正时齿轮装回原位，拧紧螺丝。

（2）组装凸轮轴：将凸轮轴装回原位，拧紧凸轮轴正时齿轮螺丝。

（3）组装气门座：将气门座装回原位，用专用工具固定。

（4）组装气门导管：将气门导管装回原位，拧紧导管螺丝。

（5）组装气门：将气门装回原位，装上气门弹簧和摇臂，拧紧螺丝。

五、实习心得体会1. 通过本次实习，我对配气机构的结构、工作原理有了更加深入的了解，为今后的汽车维修工作打下了基础。

2. 实习过程中，我学会了配气机构的拆装步骤，提高了动手实践能力。

3. 在拆装过程中，我发现了配气机构中一些常见的故障和问题，如气门磨损、气门导管松动等，为今后的维修工作提供了参考。

4. 实习过程中，我深刻体会到了团队合作的重要性，学会了与他人沟通、协作，共同完成实习任务。

六、建议1. 加强对配气机构相关知识的讲解，提高实习效果。

2. 增加实习时间，让同学们有更多的时间进行实践操作。
