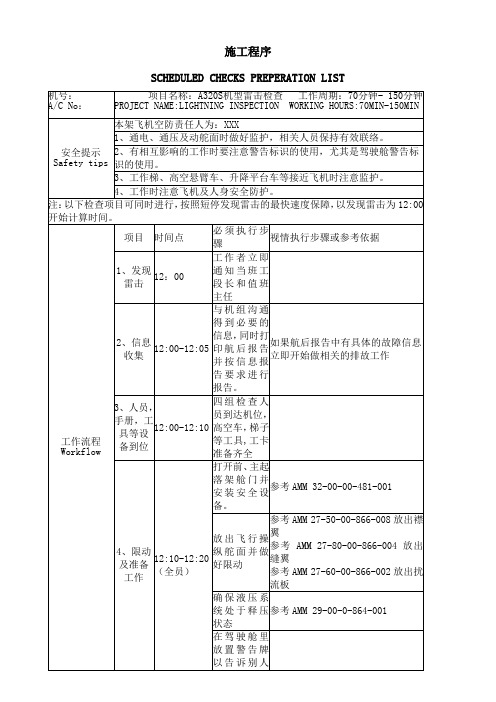

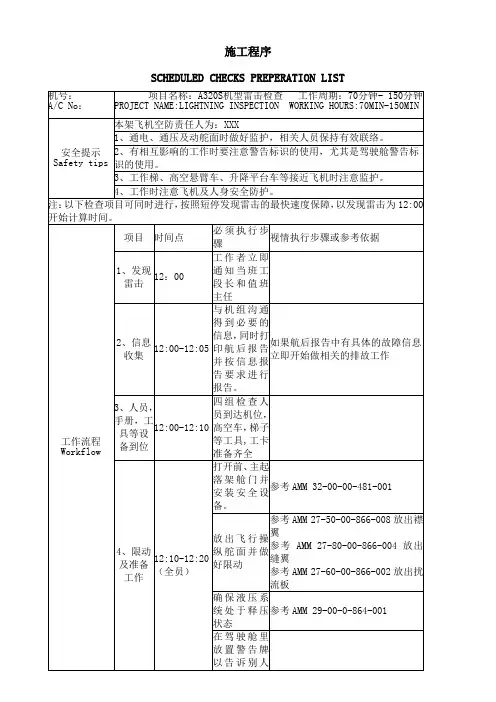

施工程序SCHEDULED CHECKS PREPERATION LIST
风险揭示
Risk Reveal
1.漏检
1.1垂直尾翼，水平尾翼，机身上表面等由于距离较远，照明不足等原因，检查人员没有发现雷击损伤。

1.2蒙皮盖板缝隙之间，铆钉和螺钉头轻微变色不容易被发现。

1.3机翼，尾翼和操纵舵面的翼尖位置容易发生漏检。

1.4放电刷尖端损伤容易发生漏检。

2.误检
2.1雷达罩，吊架前缘盖板等复合材料的迎风面容易发生风蚀现象，容易被误认为是雷击损伤。

2.2由于机身外表清洁不到位，黑色的油迹容易被误认为是雷击损伤。

3.漏做系统测试
3.1比如反推上发现有雷击点，检查没有超标后没有执行反推收放测试。

4.高空悬臂车或升降平台车上工作人员未系安全带。

5.信息上报
5.1 按照股份公司《航空安全管理手册》和AC-396-AS《民用航空其他不安全事件样例》飞行中遭雷击、电击、鸟击或其他外来物撞击，导致航空器受损（超标）属于运输航空一般事故征候。

航空器遭雷击损伤未超标属于其他不安全事件，需按照手册和规章要求进行信息上报。

5.2雷击导致航空器受损，需要报送SDR。

6.人员培训
6.1维修单位应注重对雷击检查的培训，防止雷击损伤检查不到位事件的发生。

典型雷击损伤
Typical Lightning Damage
风挡玻璃雷达罩外部灯光机身蒙皮螺钉头天线
发动机尾喷
升降舵尖端。

【空客A32X系列培训课件】雷击后的检查

【空客A32X系列培训课件】雷击后的检查

雷击后的检查-检验/检查任务 05-51-18-200-001遭雷击后的检查警告: 在高处工作时, 穿上或系上安全带。

落下会造成伤害或伤亡。

警告: 在开始一项任务之前, 将安全装置和警告牌安放就位在以下零部件上或其附近: - 飞行操纵装置- 飞行操纵面- 起落架和有关的门- 移动的部件。

1. 工作原因遭雷击后, 在使用飞机前, 必须做到:- 大致地检查飞机全表面, 以找出受击区,- 仔细检查受击区域以明确损坏的类型和程度- 如果发现损坏, 要决定是否有必要进行修理/行动。

20-28-00-869-002 最大许可电阻值的表23-11-00-710-001 HF 系统的操作测试23-12-00-710-001 VHF 系统的操作测试23-12-11-000-001 VHF 天线(4RC1)和(4RC2)的拆卸23-12-11-000-002 VHF 天线(4RC3)的拆卸23-12-11-000-003 VHF COM 天线的拆卸23-28-00-740-001 BITE(自测)测试卫星通讯系统23-28-00-740-002 BITE(自测)测试卫星通讯系统23-61-00-200-001 - 检查挡圈尖端的抗阻-检查挡圈结构的粘结24-22-51-200-001 检查防雷组件(19XU1,19XU2)24-41-00-862-002 从地面电源切断飞机电路25-65-00-740-001 紧急定位传输器(ELT)系统-BITE 测试27-14-00-710-001 副翼和液压作动的操作测试27-14-51-000-001 拆卸副翼伺服系统控制器27-14-51-400-001 安装副翼伺服系统控制器27-24-00-710-001 方向舵液压作动的操作测试27-24-51-000-001 拆卸方向舵伺服控制 1025GM/2025GM/3025GM27-24-51-400-001 安装方向舵伺服控制 1025GM/2025GM/3025GM27-34-00-710-001 升降舵和液压作动筒的操作测试27-34-51-000-001 拆卸升降舵伺服机构控制器27-34-51-400-001 升降舵伺服机构控制器的安装27-44-00-710-001 水平安定面作动筒干扰电波保护装置操作试验27-50-00-866-008 在地面上放襟翼27-50-00-866-009 在地面上收起襟翼27-54-00-710-001 襟翼系统的操作测试27-60-00-866-002 展开收起扰流板以进行维护27-64-00-710-001 扰流板液压动作的操作测试27-80-00-866-004 在地面上伸出缝翼27-80-00-866-005 在地面上收起缝翼27-84-00-710-001 缝翼系统的操作试验29-00-00-864-001 在维护之前将相关的液压系统释压30-31-00-710-001 探头防冰的操作测试30-42-00-710-001 风挡防冰和除雾的操作测试30-71-00-710-001 操作试验排水管防冰30-81-00-710-001 结冰探测系统的操作试验32-00-00-481-001 安装起落架安全装置32-11-00-200-001 探伤/检查主起落架32-12-00-010-001 打开主起落架舱门以便接近32-12-00-410-001 检修后关闭主起落架舱门32-21-00-200-002 前起落架的一般目视检查32-22-00-010-001 前起落架舱门-打开地面舱门32-22-00-410-001 前起落架舱门-关闭地面舱门32-46-00-740-001 BSCU BITE 测试32-69-00-740-001 BITE 使用MCDU 检查起落架控制接合面组件(LGCIU)确保持续的BITE 操作33-41-00-710-001 航行灯的操作测试33-42-00-710-001 着陆灯的操作测试33-47-00-710-002 标识灯的操作测试33-48-00-710-002 防撞灯/频闪灯的操作测试33-49-00-710-001 机翼和发动机扫描灯光的操作测试33-51-15-400-001 安装应急翼上灯 60WL(61WL,62WL,63WL)34-10-00-710-007 迎角警告的测试34-11-15-200-001 总压探头(9DA1,9DA2,9DA3)的探伤/检查34-11-16-200-001 静压传感器的检查(7DA1,7DA2,7DA3,8DA1,8DA2,8DA3)34-11-18-200-002 检验/检查TAT 传感器(11FP1,11FP2)34-11-19-000-001 迎角探测器(3FP1,3FP2,3FP3)的拆卸34-11-19-400-001 迎角传感器(3FP1,3FP2,3FP3)的安装34-13-00-710-001 大气数据转换功能的操作测试34-22-00-710-001 工作性能检查备用罗盘包含灯测试和目视检查34-36-00-710-002 GPS 的操作测试34-36-18-000-001 下滑道天线(4RT)的拆卸34-36-18-400-001 下滑道天线(4RT)的安装34-41-00-730-001 气象雷达系统测试34-41-00-740-002 气象雷达的BITE 测试34-41-11-000-004 气象雷达罩天线组件(7SQ,11SQ)的拆卸34-41-11-400-005 气象雷达罩天线组件(7SQ,11SQ)的安装34-42-00-740-002 无线电高度表的BITE 测试34-43-00-740-001 TCAS 的BITE 测试34-48-00-710-001 GPWS 地面自检功能的操作测试34-48-00-710-001 增强型GPWS 地面自检功能的操作测试34-51-00-710-001 DME 的操作测试34-52-00-740-004 ATC 的 BITE 测试34-53-00-710-002 ADF 的操作测试34-55-00-710-001 VOR/MKR 的操作测试49-00-00-710-004 APU(4005KM)(GTCP 36-300)的操作测试49-00-00-710-008 APU(APS 3200)的操作测试49-00-00-710-010 操作试验 APU(131-9(A))53-15-11-200-001 详细探伤雷达天线罩55-32-11-000-001 拆卸垂直安定面前缘55-34-11-000-001 拆卸垂直安定面尖端56-11-11-000-001 拆卸风挡56-11-11-200-001 检查风挡56-11-12-000-001 固定窗的拆卸56-11-12-200-001 检查固定的窗56-12-11-000-001 拆卸滑动的窗56-12-11-200-001 检查滑动窗73-21-60-720-040 电子控制组件(ECU)的功能测试73-22-00-710-040 地面FADEC 系统操作测试73-22-34-710-040 EEC 操作测试73-29-00-710-040 FADEC 在地面上(以发动机冷转)的运行试验78-31-00-710-041 用 cfds 的反推力装置系统的操作试验78-31-00-710-042 反推系统的操作试验。

雷击检查

雷击检查

• 无线电和导航系统操作检查 • (1) HF系统（如果安装了的话）(AMM 23-11• • • • • • • •
00/501) (2) VHF系统。(AMM 23-12-00/501) (3)VOR系统。(AMM 34-51-00/501) (4) ADF系统。(AMM 34-57-00/501) (5) 雷达系统。(AMM 34-43-00/501) (6) 无线电高度表系统。(AMM 34-33-00/501) (7) DME系统。(AMM 34-55-00/501) (8) ATC系统。(AMM 34-53-00/501) (9) 指点信标系统。(AMM 34-32-00/501)
• 按以下步骤进行雷达系统（雷达天线罩）
检查。(AMM 53-12-01/201) • (a) 检查雷达。看是否有销钉孔，刺破和涂 层缺口。 • (b)检查雷达搭地线，确保与飞机框架连接 正确。 • (c) 检查雷击分流条的状况，修理或更换受 损件。 • (d) 如果雷达天线罩受损，则检查天线和波 导管是否受损。
雷击检查
此工作为电子必检
(图201) 飞机外部区域
区域1 高概率
区域2 可能
区域3低概率
雷击后飞机外观检查
• 按以下步骤进行检查：
• 检查区域1(图201)表面区域是否有雷击迹象。
• 检查前雷达罩内部和外部表面。(AMM 53-12-01/201)看蜂窝结构的夹
心层是否有烧伤，刺破和销钉孔的现象。 • 检查金属性结构是否有孔或凹陷。看是否有烧伤或不正常颜色的蒙皮 或铆钉。 • 检查复合蜂窝夹心材料结构部件的外部区域，看是否有脱色的涂层， 烧伤，刺破或蒙皮层的分层
• 修理或密封损伤区域。 • 注 意： 确保对所有损伤进行密封或修理。失效的密封或

换季雷击培训

换季雷击培训
换季维修技能 -- 雷击检查 仅培训用途 20
飞机防雷击设计
放电刷的作用
• A320 系列飞机总共装有 41 根放电 刷。它的作用是将由于蒙皮和空气 摩擦产生的静电释放掉，以避免静 电对通信和导航系统的干扰。如果 放电刷失效过多，在某些情况下， 通信系统将变的充满噪音。 • 放电刷与避雷/防雷没有关系。放电 刷与雷击存在这样一种联系：发生 雷击后，放电刷往往发生损坏。这 是放电刷的形状决定的：在机翼或 操纵面后缘的尖锐元件往往成为雷 击的出口。
换季维修技能 -- 雷击检查
仅培训用途
23
雷击后检查工作
• 检查内容
换季维修技能 -- 雷击检查
仅培训用途
24
7雷击/静电事件报告表
换季维修技能 -- 雷击检查
仅培训用途
25
雷击/静电事件报告表- 机组用表
换季维修技能 -- 雷击检查
仅培训用途
26
雷击/静电事件报告表- 机务用表
换季维修技能 -- 雷击检查
换季维修技能 -- 雷击检查
仅培训用途
14
雷击对飞机的危害
换季维修技能 -- 雷击检查
仅培训用途
15
飞机雷电附着区域
换季维修技能 -- 雷击检查
仅培训用途
16
飞机雷电附着区域
上图确定整机各主要部位受到雷电附着的可能性和附着 点分布，并划分定义出整机的雷电附着分区。根据附着 点的分布和初始附着区域,将飞机的表面划分为3 个区域： • 区域1：初始雷击放电附着在它上面的可能性很大的飞机 表面，称为初始附着区域； • 区域2：雷击放电被气流从区域1的初始附着点吹过来在 它上面扫掠通过的可能性很大的飞机表面，亦称扫掠冲 击区域； • 区域3： 除了区域1 和区域2 以外的所有飞机表面。在 此区域雷击附着的可能性很小，但它可能传递很大的雷 电流。

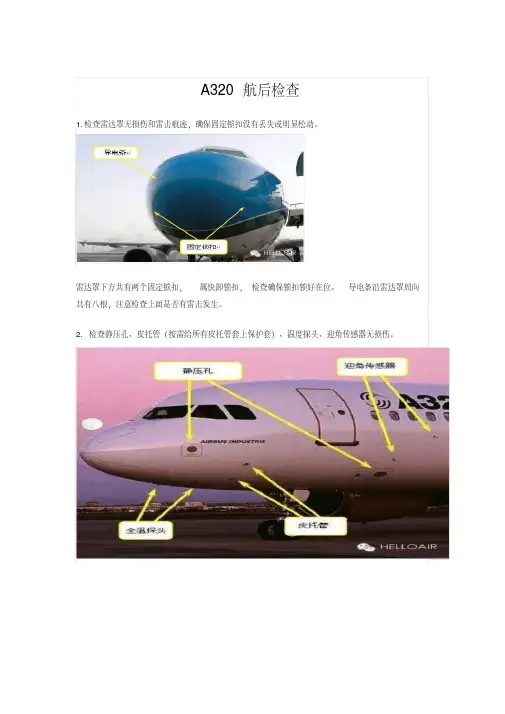

A320航后检查讲解

A320航后检查讲解

A320航后检查1.检查雷达罩无损伤和雷击痕迹，确保固定锁扣没有丢失或明显松动。

雷达罩下方共有两个固定锁扣，属快卸锁扣，检查确保锁扣锁好在位。

导电条沿雷达罩周向共有八根，注意检查上面是否有雷击发生。

2. 检查静压孔、皮托管（按需给所有皮托管套上保护套）、温度探头、迎角传感器无损伤。

静压孔共六个，两侧各有三个，在每一侧，前部有一个，后边有两个，检查时注意是否有堵塞状况；皮托管共三个，左侧机身两个，右侧一个，检查时注意是否有变形及堵塞；全温探头共两个；迎角传感器共三个，左侧机身两个，右侧一个，检查注意是否有变形及卡阻。

在风沙较大的地区，飞机长时间停场需要将静压孔，皮托管及全温探头封闭。

3.检查机组氧气释放指示片（绿色）在位。

氧气释放指示片安装在机头左侧，需确认绿色指示片在位。

（机组氧气瓶安装在左前电子舱内）4.所有导航/通讯天线安装牢固且无损伤。

甚高频天线共三个，呈刀形。

１、３号甚高频天线在机身上部，２号在下部。

ＡＴＣ天线在飞机前部，上下各有两个，是黄色小刀型天线ＤＭＥ天线在飞机下部，前后各有一个。

形状与ＡＴＣ天线相同，两种天线可以互换。

ＴＣＡＳ天线呈扁圆形，飞机上下部各有一个。

指点信标天线安装在飞机中部机腹，呈长条形。

无线电高度表天线安装在后机身的机腹部，共四个。

从前到后依次是１号接收，１号发射，２号发射，２号接收。

ＡＤＦ天线安装在飞机中部机身的上表面。

ＧＰＳ导航天线安装在机头处的上表面高频通讯天线安装在垂直安定面前缘整流罩之内（天线耦合器安装在天线之下，可选装两部），卫星通讯（选装）天线安装在飞机中部上表面。

VOR导航天线安装在垂直安定面顶端的整流罩内。

5.电子舱通风排气活门在正常位、风扇工作正常电子舱通风进气活门在机头左侧，排气活门在机头右侧。

在地面的时候，两个活门都应打开，并且有强劲的风力从进气口被吸进，从排气口排出，证明风扇工作情况良好。

注意：因为进气口风力较大，不要将质量较轻的物体靠近进气活门处，以免被吸入。

雷击检查

雷击检查
东航工程技术公司
三、雷击损伤的影响和检查
雷击对结构和系统的影响：分间接影响和直接影响。 间接影响主要是电磁领域，雷击可能引起飞机相关线路和系统中不希望出 现的短暂电压和电流的波动，造成相关的计算机损伤。 直接影响主要是物理损伤：诸如金属材料熔化和内部气泡等；复合材料分 层、穿透等。
金属蒙皮雷击损伤截面图
A320雷击后检查
东航工程技术公司
一、雷击产生的原因
雷击产生是由于大气层充电产生的结果。当充电到足够高时就会击穿空气 绝缘体从而发生雷击。静电现象主要是在积雨云（雷暴云）中产生，但有 时也会在暴风雪或天气良好的情况下产生雷电。雷电可以分成很多种类： 云到云的，云间的，云到地的等等。大多数飞机遭遇雷击都是云到地这一 种类型的。飞机结构（部分）是由导电材料制成的（铝合金），由于雷击 的发展是由云层到地面，飞机结构就提供了一个“短路”的路径，飞机成 为了闪电路径的一部分。当发生雷击时，至少有两个雷击点：一个进口， 一个出口。由于飞机通常是在水平面上前进，所以进口通常在飞机的前部 （机头、发动机吊舱、翼尖等），出口在飞机的后部（翼尖、垂直和水平 安定面的后部、起落架等）。由于在空中飞机是朝前飞行的，那么每一次 雷击都是沿着机身或发动机吊舱向后走的，因此往往会留下多个雷击点,这 种情况叫做“Swept stroke”。这对于雷击检查很重要。
东航工程技术公司
二、飞机防雷击的方式
美国联邦航空局 (FAA) 制定的联邦航空条例 (FAR), 其中FAR25.581 声明, 飞机一定能受到灾难级闪电的保护。关于飞机的设备,系统及安装,需要在任 何能预计的情况下发挥其功用。“飞机在雷击后，无论其损坏部份是电机 设备，电子仪器或结构上都不可以影响飞机继续安全性飞行。”飞机的设 计可以确保将雷击的后果减少到最小，并确保飞机在遭受雷击后继续飞行， 安全着陆。 目前飞机在设计上采用防雷措施，如所有关键性的盖板在雷击后不会熔化； 在复合材料结构中加入避雷条,如雷达罩上装有放电条；飞机结构设计成良 好的导通性(低电阻值),可以避免雷击时产生过热；对于雷击产生的电磁干 扰，加装搭地线，安装密封性佳、防止火花引爆的结构油箱，安装放电刷 等。 飞机的避雷主要是通过用气象雷达探测雨区来确定雷区位置，从而来绕过 雷区从而实现避雷。在实际飞行中，干雷暴的情况很少，一般以雷雨区的 情况存在。绝大多数雷击事件发生在15000 英尺以下，因此起飞，着陆， 和保持阶段是最容易发生雷击的。这可以利用ACARS来获得最新的天气信 息，将对避雷起到关键作用。

讲座-1-38-1 飞机雷击检查学习文档

2. 复合材料导电性差，必须布置专用的防雷电强电流 通道，保护结构免遭雷电损伤，复合材料防雷击设 计主要包括以下措施：
• 铝框；镀铝玻璃纤维表面层（BMS8-278） • 火焰喷涂铝涂 层 • 铝箔层（BMS8-289） • 金属网（扩展型铝箔） • 铝网（BMS8-336） • 铜网 • 设置专用分流条
当然，除此之外，可能还有其他的损伤表现形式
31
五.复合材料雷击简介
32
五.复合材料雷击简介
33
五.复合材料雷击简介
34
五.复合材料雷击简介
35
六.常见复合材料的检查方法
36
六.常见复合材料的检查方法
37
六.常见复合材料的检查方法
检查方法有三种： 1. 目视检查（966A1光学设备测深度） 2. 敲击检查（Tap test） 3. 用RDC（RAMP DAMAGE CHECKER）
3
一.飞机易遭雷击区域
•属于2区的有机头以后的机身表面、垂尾、翼身交界 区、发动机短舱、机翼发动机吊挂后面区域、垂尾根 部和翼尖下面约0．5m区域、平尾根部和翼尖里面约0 ．5m区域。 •属于3区为1、2两区以外区域。
4
一.飞机易遭雷击区域
5
二.雷击对飞机的影晌
1.直接影响：
A. 由于雷击电弧作用，飞机损伤的通常表象为熔化 、点状烧灼、烧焦、漆层变色、复合材料内层纤 维分层等现象；
48
八.雷击不安全事件
雷击损伤情况大致如下：
49
八.雷击不安全事件
50
谢谢！
24
四.常见雷击损伤的表现形式及示例
25
四.常见雷击损伤的表现形式及示例
26
四.常见雷击损伤的表现形式及示例

飞机雷击检查


飞机的雷击检查
3、雷击识别
（1）、对于飞机的金属结构，通常雷击点会出现凹坑
或小的圆孔。这些损伤可能集中在较小的区域，也可能散 布在一个较大的范围内。 （2）、雷击有可能造成飞机蒙皮变色。 （3）、对于飞机的复合材料结构，雷击通常会造成分 层或蜂窝结构漆层变色，甚至导致复合材料穿孔、烧蚀。 复合材料损伤不易发现并且雷击范围较大。
飞机的雷击检查
1、雷击后检查飞机外表面
• 1、检查区域1面积内的雷击损害迹象。 • 2、检查区域2面积内的雷击损害迹象。 • 3、如果区域1、2没有发现雷击出入点，则检查区域3面积内的雷击损害 迹象。 • 4、如果发现雷击损伤在镀铝复合材料盖板上，按照结构修理手册进行 临时或永久修理。 • 5、检查所有飞机外部的灯。 • 6、确保转弯灯、导航灯和着陆灯能正常使用。 • 7、检查飞机控制舵面有无雷击损害迹象。 • 8、检查翼尖/小翼。 • 9、检查静电放电刷。
飞机的雷击检查
二、雷击区域及雷击对飞机的影响
1、飞机雷击概述
由于飞机结构是由导电材料制成，雷击在从云层到地面过程中，
飞机结构提供了一个“短路”的路径，成为闪电路径的一部分。所以 当飞机发生雷击时就至少存在一个进口、一个出口两个雷击点。 飞机通常在水平面向前飞行，所以雷击的进口通常在飞机前部 （机头雷达罩、发动机吊舱、机翼翼尖等），出口在飞机后部（机翼、 垂直及水平安定面后部、起落架等）。并且飞机在向前飞行中雷击会 沿着机身或发动机吊舱向飞机后部移动，造成多个雷击点。
飞机的雷击检查
图3
图4
图3：天线遭雷击后造成的烧蚀和小孔 图4：翼尖小翼遭雷击造成损伤及放电刷折断
飞机的雷击检查
图5
图6
图5：典型的复合材料遭雷击损伤-烧蚀、变色 图6：典型的复合材料遭雷击损伤-分层、纤维损伤

航线雷击检查自学教材


（4） 检查所有外部灯光。 （5）骤检查飞行控制系统： 如果方向舵，升降舵，副翼有雷击的迹象，检查如下组 件有无损坏：舵面铰链、 轴承、搭地线。 如果没发现损坏，对飞行控制系统做基本操作检查 （6） 如果翼尖有雷击的迹象，则仔细检查翼尖。 并仔细检查燃油箱通风口和均压油箱有无损坏。 B. 检查静电放电刷 C. 检查外部屏蔽线（如果不能识别出雷击入口和出口 点，则不需要做外部屏蔽线目视检查），在雷击入口 和出口区域，目视检查屏蔽线路终端损伤。 D. 飞机内部测试， 如果雷击导致某系统工作不正常，则要对 该失效系统进行全面测试。 E. 检查和操作检查无线电和导航系统 检查系统的天线有无损伤 F. 无线电和导航系统的操作检查
雷击检查
在雷击的电流持续阶段，会给飞机结构带来严重的烧蚀破 坏。如果在雷电电弧存在的整个时间内，雷电通道停止在 飞机的某一点上，导致在飞机的蒙皮上形成直径几厘米的 孔洞。在雷击的初始高峰电流阶段，会在几微秒内传送大 量能量，会导致物质材料气化，造成机体材料破坏。 如 果飞机遭到雷击，至少会有一个雷击附着点和一个雷击放 电点，放电点一般为操纵面的放电刷，而机身的大部分区 域都可能成为雷击的附着点，机身蒙皮的烧蚀点一般就是 雷击的附着点。由于飞机有一定的飞行速度，在穿越放电 的云层时，往往沿飞机纵向产生一连串的雷击附着点。
飞机上易造成雷击的区域分布
A. 检查飞机外表面 (1) 检查区域1的表面(见上参考图)有无雷击的迹象 a）检查雷击区域损伤迹象。 1) 检查雷达罩的外表面。检查蜂窝夹层结构有 无烧灼、击穿和针孔。 2) 如果发现雷达罩外表面有损伤，检查其内表 面。检查蜂窝夹层结构是否有烧伤，击穿和针孔。 3) 检查金属结构有无小孔或凹坑。 检查有无烧灼或不正常变色的蒙皮或铆钉 4) 检查蜂窝夹层结构复合材料部件的外表面。 检查是否有变色的漆层和烧灼过、击穿过或 分层的蒙皮。

飞机雷击检查与防护


第6页
飞机雷击检查与防护
飞机易受雷击的区域
• 发生雷击时，至少有两个雷击点：一个进口，一个出 口。由于飞机通常是在水平面上前进，所以进口通常 在飞机的前部（机头、发动机吊舱、翼尖等），出口 在飞机的后部（翼尖、垂直和水平安定面的后部、起 落架等）。由于在空中飞机是朝前飞行的，那么每一 次雷击都是沿着机身或发动机吊舱向后走的，因此往 往会留下多个雷击点,这种情况叫做“Swept stroke”, 以下为各机型易受雷击区域图：
第4页
飞机雷击检查与防护
雷击时的预防措施
• 由于雷击对人员和飞机设备的巨大危害性，为 了保证人员和飞机设备的安全，所有相关人员 都应该具备一定的雷电预防知识，根据不同的 雷电预警信息，来确定相应的预防措施，以下 是供大家参考的雷电预警对策。
第5页
飞机雷击检查与防护
雷电警告(TS-1)
雷电警告对策
内容
一、飞机遭受雷击的原理 二、雷击时的预防措施 三、飞机易受雷击的区域 四、飞机雷击的防护 五、飞机雷击后典型特征 六、飞机雷击后的检查工作
第3页
飞机雷击检查与防护
飞机遭受雷击的原理
• 飞机结构是由传导材料制成的（铝合金），或在复合材料表面 有导电层。由于雷击的发展是由云层到地面，当飞机处于雷电 区域时，飞机结构就提供了一个“短路”的路径，使飞机成为 了闪电路径的一部分。
第17页
飞机雷击检查与防护
飞机雷击的防护
• 由于飞机本身涉及可以尽量避免雷击及损坏， 所以首先要针对飞机自身的防雷击功能进行维 护：
• 1. 作好雷达系统的维护
– A．通过培训，总结等手段，提高维护人员的维护 水平，及时准确的排除雷达系统的故障
– B．追踪雷达发展信息，及时组织完成雷达设备的 改装，消除被确认的故障，保证雷达系统的可靠性 和精确性。
