预应力筋张拉记录一、工程名称：xxx工程二、施工单位：xxx建筑公司三、预应力筋张拉记录：1、预应力筋的种类及规格：本工程采用牌高强度预应力钢绞线，规格为Φ15.24mm，强度等级为1860MPa。
2、张拉设备：本工程采用公司生产的YDC240Q型千斤顶和ZB4-500型油泵进行预应力筋的张拉。
3、张拉程序：预应力筋的张拉遵循“双控”原则，即以张拉应力控制为主，以钢绞线的伸长值进行校核。
首先进行初始应力（10%σcon）的张拉，然后逐渐增加张拉应力至50%σcon、75%σcon、100%σcon （持荷5分钟锚固）。
4、张拉记录：四、本工程的预应力筋张拉记录表明，所有钢绞线在张拉过程中均未出现断裂现象，且实测伸长值符合设计要求，说明本工程的预应力筋张拉合格。
预应力张拉记录表在建筑工程中，预应力张拉是一种重要的施工方法，用于提高结构的强度和刚度，以及增强结构的耐久性。
预应力张拉记录表是记录预应力张拉过程和结果的重要工具。
一、预应力张拉记录表概述预应力张拉记录表是一份详细记录预应力张拉过程和结果的文件。
它包括施工时间、施工地点、施工方法、张拉材料、张拉设备、张拉结果等重要信息。
预应力张拉记录表是工程质量和安全控制的重要依据，也是工程竣工验收的必要资料。
二、预应力张拉记录表的重要性1、质量控制：预应力张拉记录表提供了详细的施工过程和结果，有助于质量控制人员及时发现和解决潜在问题，确保工程质量。
2、安全控制：预应力张拉记录表记录了详细的施工过程和结果，有助于安全控制人员及时发现和解决潜在的安全隐患，确保施工安全。
3、竣工验收：预应力张拉记录表是工程竣工验收的必要资料，其完整性将直接影响到工程的验收结果。
三、如何填写预应力张拉记录表1、施工时间：填写预应力张拉的开始时间和结束时间。
2、施工地点：填写预应力张拉的具体位置，包括建筑物的名称、楼层、跨度等信息。
3、施工方法：填写预应力张拉的施工方法，如后张法、先张法等。
预应力锚索张拉施工原始记录预应力锚索作为一种常用的岩土锚固技术，在工程建设中发挥着重要作用。
其张拉施工是确保锚索性能和工程安全的关键环节，因此，做好预应力锚索张拉施工的原始记录至关重要。
一、工程概述本次预应力锚索张拉施工的工程为_____，位于_____。
该工程的主要目的是_____。
施工区域的地质条件为_____，这对预应力锚索的设计和施工提出了一定的挑战。
二、施工准备1、材料准备预应力锚索：采用_____规格的钢绞线，其性能符合_____标准。
锚具：选用_____型号的锚具，经过检验，质量合格。
水泥浆：采用_____强度等级的水泥配制水泥浆，其配合比为_____。
2、设备准备张拉千斤顶：选用_____型号的千斤顶，其最大张拉能力为_____kN，精度为_____%。
油压表：配套使用_____型号的油压表，量程为_____MPa，精度为_____级。
其他设备：还准备了_____等辅助设备，确保施工顺利进行。
3、技术准备施工前，对施工人员进行了技术交底，使其熟悉预应力锚索张拉的工艺流程和技术要求。
编制了详细的施工方案，并经过审批。
三、施工工艺流程1、锚索安装将制作好的预应力锚索放入钻孔中，确保锚索的位置和角度符合设计要求。
向钻孔内灌注水泥浆，待水泥浆凝固后，对锚索进行初次张拉。
2、预张拉采用较小的张拉力（一般为设计张拉力的 10%～20%）对锚索进行预张拉，使锚索各部位接触紧密。
预张拉时，记录油压表的读数和千斤顶的伸长量。
3、分级张拉按照设计要求的分级荷载进行张拉，每级荷载持荷一定时间（一般为 5~10 分钟）。
每级张拉完成后，记录油压表的读数、千斤顶的伸长量以及锚具的变形量。
4、超张拉当达到设计张拉力后，进行超张拉（一般为设计张拉力的 105%～110%），持荷一定时间（一般为 10~15 分钟）。
超张拉完成后，缓慢卸荷至设计张拉力，并再次记录油压表的读数、千斤顶的伸长量和锚具的变形量。
5、锁定当卸荷至设计张拉力后，采用锚具将锚索锁定。
预应力张拉质量现场记录表
操作：记录：质检负责人：技术负责人：监理工程师：
预应力张拉质量现场记录表
操作：记录：质检负责人：技术负责人：监理工程师：
预应力张拉质量现场记录表
操作：记录：质检负责人：技术负责人：监理工程师：
预应力张拉质量现场记录表
操作：记录：质检负责人：技术负责人：监理工程师：
预应力张拉质量现场记录表
操作：记录：质检负责人：技术负责人：监理工程师：
预应力张拉质量现场记录表
操作：记录：质检负责人：技术负责人：监理工程师：
预应力张拉质量现场记录表
操作：记录：质检负责人：技术负责人：监理工程师：
预应力张拉质量现场记录表
操作：记录：质检负责人：技术负责人：监理工程师：
预应力张拉质量现场记录表
操作：记录：质检负责人：技术负责人：监理工程师：
预应力张拉质量现场记录表
操作：记录：质检负责人：技术负责人：监理工程师：
预应力张拉质量现场记录表
操作：记录：质检负责人：技术负责人：监理工程师：
预应力张拉质量现场记录表
操作：记录：质检负责人：技术负责人：监理工程师：
预应力张拉质量现场记录表
操作：记录：质检负责人：技术负责人：监理工程师：
预应力张拉质量现场记录表
操作：记录：质检负责人：技术负责人：监理工程师：
预应力张拉质量现场记录表
操作：记录：质检负责人：技术负责人：监理工程师：
预应力张拉质量现场记录表
操作：记录：质检负责人：技术负责人：监理工程师：
预应力张拉质量现场记录表
操作：记录：质检负责人：技术负责人：监理工程师：
预应力张拉质量现场记录表
操作：记录：质检负责人：技术负责人：监理工程师：。
预应力张拉记录表引言预应力张拉是一种常用的施工技术，用于增强混凝土结构的承载能力。
预应力张拉记录表是在预应力张拉过程中对各项数据进行记录和整理的重要工具。
本文将详细介绍预应力张拉记录表的填写范例，并对其中涉及的要点进行解析和讨论。
一、预应力张拉记录表的基本信息预应力张拉记录表是一种用于记录和整理预应力张拉过程中各项数据的表格。
它主要包括以下基本信息：1.项目名称：记录预应力张拉工作所属的项目名称。
2.施工单位：记录进行预应力张拉工作的施工单位的名称。
3.张拉日期：记录进行预应力张拉工作的日期。
4.张拉工况：记录进行预应力张拉工作的具体工况，如张拉段数、张拉力大小等。
5.张拉设备：记录进行预应力张拉工作所使用的设备的名称和型号。
二、预应力张拉记录表的填写范例下面是一个预应力张拉记录表的填写范例：张拉段数张拉力（kN）预应力钢束编号张拉长度（mm）张拉时间（min）1 100 PSB830 3000 602 120 PSB930 3500 703 110 PSB1080 3200 65三、预应力张拉记录表的要点解析在填写预应力张拉记录表时，需要注意以下几个要点：1. 张拉段数张拉段数是指进行预应力张拉工作时，预应力钢束所处的段数。
每段预应力钢束的张拉力可能不同，因此需要进行分段记录。
2. 张拉力张拉力是指预应力钢束在张拉过程中所受到的力大小，单位为千牛（kN）。
张拉力的大小直接影响到预应力钢束的预应力效果，因此需要准确记录。
3. 预应力钢束编号每根预应力钢束都有唯一的编号，用于标识和追踪。
在填写预应力张拉记录表时，需要将使用的预应力钢束的编号进行记录。
4. 张拉长度张拉长度是指预应力钢束在张拉过程中被拉伸的长度，单位为毫米（mm）。
张拉长度的大小与预应力效果直接相关，因此需要准确记录。
5. 张拉时间张拉时间是指进行预应力张拉工作所花费的时间，单位为分钟（min）。
张拉时间的长短与施工效率和预应力效果有关，因此需要进行记录和分析。
悬臂浇筑连续梁横向预应力筋张拉记录表
悬臂浇筑连续梁横向预应力筋张拉记录表
悬臂浇筑连续梁横向预应力筋张拉记录表
新建上海至南通铁路（南通至安亭段）工程
悬臂浇筑连续梁纵向预应力张拉记录表
新建上海至南通铁路（南通至安亭段）工程
悬臂浇筑连续梁纵向预应力张拉记录表
新建上海至南通铁路（南通至安亭段）工程
悬臂浇筑连续梁纵向预应力张拉记录表
悬灌梁竖向预应力筋张拉记录表
备注：ΔL钢筋总伸长量=｛L2（控制应力）-L1（初始应力）｝
悬灌梁竖向预应力筋张拉记录表
备注：ΔL钢筋总伸长量=｛L2（控制应力）-L1（初始应力）｝
新建上海至南通铁路（南通至安亭段）工程
悬灌梁竖向预应力筋张拉记录表
备注：ΔL钢筋总伸长量=｛L2（控制应力）-L1（初始应力）｝
悬灌梁竖向预应力筋张拉记录表
备注：ΔL钢筋总伸长量=｛L2（控制应力）-L1（初始应力）｝
悬灌梁竖向预应力筋张拉记录表
备注：ΔL钢筋总伸长量=｛L2（控制应力）-L1（初始应力）｝。

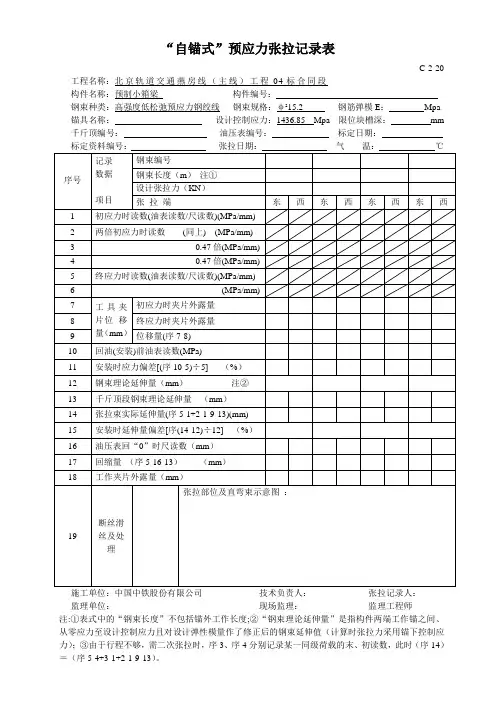

“自锚式”预应力张拉记录表
C-2-20 工程名称：北京轨道交通燕房线（主线）工程04标合同段
构件名称：预制小箱梁构件编号：
钢束种类：高强度低松弛预应力钢绞线钢束规格：φs15.2 钢筋弹模E：Mpa 锚具名称：设计控制应力：1436.85 Mpa 限位块槽深：mm 千斤顶编号：油压表编号：标定日期：
施工单位：中国中铁股份有限公司技术负责人：张拉记录人：
监理单位：现场监理：监理工程师
注:①表式中的“钢束长度”不包括锚外工作长度;②“钢束理论延伸量”是指构件两端工作锚之间、从零应力至设计控制应力且对设计弹性模量作了修正后的钢束延伸值（计算时张拉力采用锚下控制应力）；③由于行程不够，需二次张拉时，序3、序4分别记录某一同级荷载的末、初读数，此时（序14）＝（序5-4+3-1+2-1-9-13）。
***高速公路建设项目
预应力张拉（后张法）原始记录表
承包单位：***有限公司合同段：
监理单位：***监理有限公司本表编号：
检查：复核：
注：1 、此表为钢绞线、钢筋等预应力筋后张法通用记录表，应根据实际施工工艺对相关栏目进行填写。
“ 预应力筋弹性模量”预应力筋实际的弹性模量（可经试验测得或出厂牌号上取得）；2、“理论伸长量”是指根据实际弹性模量计算的构件两端工具锚内侧之间，从零应力至终应力的张拉束理论延伸量值；；3、张拉过程中可根据实际的张拉过程对表格进行调整；4、初测上拱度为张拉完后的上拱度测值，复测上拱度为张拉后三天的上拱度测值。
预应力张拉质量现场记录表
操作：记录：质检负责人：技术负责人：监理工程师：
预应力张拉质量现场记录表
操作：记录：质检负责人：技术负责人：监理工程师：
预应力张拉质量现场记录表
操作：记录：质检负责人：技术负责人：监理工程师：
预应力张拉质量现场记录表
操作：记录：质检负责人：技术负责人：监理工程师：
预应力张拉质量现场记录表
操作：记录：质检负责人：技术负责人：监理工程师：
预应力张拉质量现场记录表
操作：记录：质检负责人：技术负责人：监理工程师：
预应力张拉质量现场记录表
操作：记录：质检负责人：技术负责人：监理工程师：
预应力张拉质量现场记录表
操作：记录：质检负责人：技术负责人：监理工程师：
预应力张拉质量现场记录表
操作：记录：质检负责人：技术负责人：监理工程师：
预应力张拉质量现场记录表
操作：记录：质检负责人：技术负责人：监理工程师：
预应力张拉质量现场记录表
操作：记录：质检负责人：技术负责人：监理工程师：
预应力张拉质量现场记录表
操作：记录：质检负责人：技术负责人：监理工程师：
预应力张拉质量现场记录表
操作：记录：质检负责人：技术负责人：监理工程师：
预应力张拉质量现场记录表
操作：记录：质检负责人：技术负责人：监理工程师：
预应力张拉质量现场记录表
操作：记录：质检负责人：技术负责人：监理工程师：
预应力张拉质量现场记录表
操作：记录：质检负责人：技术负责人：监理工程师：
预应力张拉质量现场记录表
操作：记录：质检负责人：技术负责人：监理工程师：
预应力张拉质量现场记录表
操作：记录：质检负责人：技术负责人：监理工程师：。
张拉日期钢绞线截面积(mm 2)1401562.4 、1367.125.0024.92油表读数初始读数油表读数初始读数油表读数读数(MPa)(mm)(MPa)(mm)(MPa)(mm)3.01 2.8732.431633.01 2.8716.02(50%)2.6 2.4828.3316316.1116.0232.43163设计理论伸长值(mm)伸长值误差率=(实际-理论)/理论（%）张拉程序：100%N1→50%N2→100%N3→100%N20→10%σK→ 100%σK(持荷2分钟锚固) 实际伸长值:ΔL--从初应力至最大张拉应力间的实测伸长量。
2分钟标定日期滑断丝情况2012.10.23实际张拉伸长值(mm)N2100%32.49重要说明：钢绞线采用 15.2mm,抗拉强度标准值f pk=1860MPa,张拉控制应力为0.75f pk,单根张拉控制力P =195.3KN.设计理论引伸量：N1=179mm,N2=179mm,N3=179mm，详见钢绞线伸长量计算书。
扣除初始张拉力（设初始张拉力为控制张拉力的10%）后的引伸量为N1=163mm,N2=163mm,N3=163mm，。
钢束张拉时两端对称、均匀张拉，采用张拉力和引伸量双控。
技术负责人： 记录： 监理工程师：N250%16.11(50%)N328.39(MPa)(mm)(min)N132.49钢绞线束编号张拉力(10%)张拉力 ( 100%)张拉力( 10%)张拉力( 100%)油表读数读数持荷时间油压表编号千斤顶编号油压表编号千斤顶编号标梁长度(m)3#1804#4#33#梁长度(m)钢绞线卷号钢绞线弹性模量( MPa)195000张拉力（KN)张拉端前端张拉端后端雅安市荥经县龙苍沟大桥预应力张拉质量现场记录表承包单位：成都是第一建筑工程公司 监理单位： 合同段： 编 号：工程名称雅安市荥经县龙苍沟大桥25M T梁 #张拉时砼强度(Mpa)。
