矿用隔爆型接线盒

一、矿用隔爆型电气设备的防爆1、矿用隔爆电气设备的失爆矿用电气设备的隔爆外壳失去了耐爆性或隔爆性就叫失爆。

一台已经失爆的防爆电气设备，如果其内部发生爆炸，必然因外壳炸坏而直接引起壳外的爆炸性气体爆炸，或者是从各部缝隙中喷出的高温气体或火焰引起的爆炸气体爆炸，这是十分危险的。

因此《煤矿安全规程》规定必须使用防爆型电气设备的场所，已经失爆的任何防爆型电气设备，绝对禁止使用。

2、煤矿井下常见的失爆现象有：（1）由于隔爆接合面严重锈蚀，有较大的机械伤痕凹坑，连接螺钉没有压紧而使它们的间隙超过规定值，因此失爆。

（2）因矸石冒落砸伤、支架变形挤压、搬运过程中严重碰撞等而使外壳严重变形，因隔爆外壳上的盖板、连接嘴、接线盒的连接螺钉折断，螺扣损坏，连接螺钉不齐全，使其机械强度达不到规定的要求而失爆。

（3）在隔爆外壳内不经批准随便增加元件或部件，使电气间隙和爬电距离小于规定值，造成经外壳相间弧光接地短路，使外壳烧穿而失爆。

（4）连接电缆没有使用合格的密封圈或未用密封圈，电缆橡胶护套伸入内腔壁长度不够规定值，以及不用的电缆接线孔没有使用合格的封堵挡板而失爆。

（5）接线柱、绝缘座管烧毁，使两个空腔连通，内部爆炸时产生过高压力而使外壳失爆。

（6）隔爆外壳因焊缝开焊、有裂纹而失爆。

3、矿用隔爆型电气设备的失爆原因造成隔爆外壳失爆的原因是复杂多样的，常见的主要原因有：（1）隔爆电气设备运行到一定程度或由于维护和定期检修不妥，防护层脱落，往往使隔爆面上出现砂泥灰尘等杂物，某些用螺钉紧固的平面对口接合面上也会出现凹坑，有可能使隔爆面间隙增大。

（2）井下电气设备由于移动或搬运不当而发生磕碰，使个壳变形或产生严重的机械伤痕；或在使用中也很可能发生碰击现象，严重时可能增加接合面间隙。

（3）装配时产生严重的机械伤痕。

这是由于装配前隔爆面上铁屑，焊釉等杂质没清除干净而划伤隔爆面，在转盖式结构的结合面上特别容易发生这种现象。

（4）隔爆面上产生锈蚀而失爆。

TBVF系列矿用隔爆型永磁同步变频电动机执行标准：GB3836.1~2-2010Q/SDORA001-2016使用说明书欧瑞安电气2016年03月01日目录1.概述 (4)1.1适用围 (4)1.2执行标准 (5)1.3电动机结构 (6)1.4电动机规格型号及基本参数 (6)1.4.1电动机规格型号 (6)1.4.2 基本参数说明 (6)1.4.3电动机主要性能参数 (7)1.4.4电动机外形及安装尺寸 (10)1.5防爆形式 (13)1.6绝缘及防护等级 (13)1.7防护等级 (14)1.8使用环境要求 (16)1.9工作运行条件 (16)1.9.1控制方式 (16)1.9.2电压/频率的变化 (17)1.10接线盒与温控传感器 (17)1.10.1主接线盒 (17)1.10.2温控线接线 (18)1.11轴承 (22)2.安全须知 (23)2.1.安全标识定义 (23)2.2注意事项 (23)3.产品运输、验货、存放 (24)3.1产品运输吊装 (24)3.2产品验货 (24)3.3产品存放 (25)3.3.1 存放位置 (25)3.3.2长期存放 (25)3.3.3 防锈 (25)3.4一般保护 (25)4.电动机安装 (26)4.1安装前要注意事项 (26)4.2安装场所和地基 (27)4.2.1 安装场所 (27)4.2.2 基础 (27)4.3电动机与联轴器连接 (27)4.4电动机与底座的连接 (29)4.5电气连线 (30)4.6完成安装 (31)4.7水冷系统连接 (31)4.8注油润滑 (32)4.9电动机的调试 (33)4.10验收.................................................. 错误!未定义书签。

4.10.1外观检查项目...................................... 错误!未定义书签。

4.10.2空载试验.......................................... 错误!未定义书签。

JB4258-1999隔爆型接线盒前言本标准是对JB258-86《隔爆型接线盒》进行的修订。

本标准在原标准基础上修改了降雨强度、太阳辐射强度、绝缘电阻、温升等几项技术参数。

本标准自实施之日起代替JB4258-86。

本标准由沈阳电气传动研究所提出并归口。

本标准由瓦房店防爆电器厂、徐州防爆电器厂、宿州煤矿电器厂、乐清长城防爆电器厂、沈阳环宇防爆电器厂负责起草。

本标准主要起草人：张勇、张继忠、赵德壁、陈秀武、郑胜国。

本标准于1986年首次发布，1999年修订。

本标准委托沈阳电气传动研究所负责解释。

隔爆型接线盒1 范围本标准规定了隔爆型接线盒（以下简称接线盒）的产品分类、要求、试验方法、检验规则、标志、使用说明书、包装、运输及贮存等内容。

本标准适用于接线盒的设计、制造和检验。

接线盒用于额定工作电压至1140 V，额定工作电流至500A的工厂和煤矿井下爆炸性气体环境中，作为电线，电缆接线之用。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T2423.4-1993 电工电子产品基本环境试验规程试验Db：交变湿热试验方法GB 3836.1-1983 爆炸性环境用防爆电气设备通用要求GB 3836.2-1983 爆炸性环境用防爆电气设备隔爆型电气设备“d”GB/T4942.2-1993 低压电器外壳防护等级GB 9969.1-1998 工业产品使用说明书总则GB/T14048.1-1993 低压开关设备和控制设备总则JB/T3139-1991 防爆电器产品型号编制方法3产品分类3.1分类3.1.1按使用场所分：a）Ⅰ类煤矿井下用；b）Ⅱ类工厂用（户内、户外)；3.1.2 按引入装置的型式分：a）压紧螺母式；b ）压盘式或金属密封环式；c ）钢管布线式。

3.2基本参数 3.2.1额定工作电压a ）交流：36，127，220，380，660，1140V ；b ）直流：36，110，220V 。

ZBC-90/280矿用隔爆型可控硅充电机使用说明书安装、使用产品前请阅读使用说明书湘潭市电机车厂有限公司2011年4月一、产品型号、名称1.1 型号及含义：Z B C －90 /280额定直流电压280（V）额定直流电流90（A）充电机隔爆型整流1.2产品名称： 矿用隔爆型可控硅充电机。

2产品用途及适用范围2.1产品用途：本产品适用于有爆炸性气体混合物的煤矿井下，作为电机车的蓄电池充电之用。

2.2适用范围：a)海拔不超过1000mb)温度不超过+40℃,不低于-20℃c)最湿月的月平均最大相对湿度不超过95％（同时该月平均最低温度为+25℃）d)有爆炸性气体混合物的煤矿井下及无足以腐蚀金属和破坏绝缘的蒸汽及气体的环境中e)须能防止水和液体浸入的地方f)无剧烈冲击和振动的地方，且其安装倾斜度不大于5°二、主要技术性能1.本产品按照QB/SL ZBC 001-2009《矿用隔爆型可控硅充电机》及MT/T661-1997《煤矿井下电器设备通用技术条件》设计制造。

产品为矿用隔爆型，其防爆标志为“Exd I”。

2.充电机交流输入、直流输出参数见表1。

表1型号交流输入直流输出负载相数电压额定电流额定电压（V）电压调整范围（V）机车粘重（T）蓄电池型号规格电池电压（V）ZBC-90/280 3 1140V660V380V90A280 140-280 12 D560KT 192210 110-190 8 D440KT144140190 100-190 8 D440KT132110120 60-120 5 D385KT 9072 40-72 2.5 D330KT 483.额定输入交流电压：三相50Hz,380V（660）或660V（1140）供电中性点不接地系统，电压波动不超过±10％。

4.额定输出直流电压：24-280V5.额定输出直流电流：0-90A6.产品的负载等级：I 级，7.整流线路：三相半控桥8.稳流精度：电网电压波动±10％内，输出电流精度不超过±5％9.冷却方式：空气自冷。

防爆接线盒用途防爆接线盒是一种用于防止火花引发爆炸的安全装置，主要应用于容易产生可燃气体、粉尘或液体的工业环境中。

它起到隔离、保护、扩容和连接电源电缆的作用，同时在电路中起到防爆的作用，保障工作场所和工作人员的安全。

防爆接线盒可以应用于各种行业，如石油、化工、矿山、冶金、船舶、机械制造等。

它具有以下主要用途：1. 隔离和保护：防爆接线盒可以隔离电路中的火花和高温，防止其引发可燃气体、粉尘或液体的爆炸。

它的外壳采用防爆材料制成，具有耐腐蚀、耐高温、抗冲击的特性，能够有效地保护内部的电路和接线。

2. 扩容和连接：防爆接线盒通常具有多个进出线口，可以将电源电缆通过接线盒连接到需要供电的设备或电路上。

同时，它还可以通过扩展模块扩容，增加更多的连接口，满足不同电路的需求。

3. 防爆功能：防爆接线盒采用特殊的设计和材料，能够在电路中产生火花时迅速将其隔离，防止火花蔓延，从而有效地防止爆炸事故的发生。

它的内部通常采用防爆隔离器和隔爆上盖等构件，能够有效地防止火花的传播。

4. 维护和保养：防爆接线盒通常具有易于维护和保养的特点，其内部模块可以轻松拆卸和更换，方便维修和检修。

同时，它还具有耐用、稳定的特性，能够在恶劣的工作环境下长时间稳定运行。

5. 安全监控：部分防爆接线盒还具有安全监控的功能，可以通过连接传感器和监测仪器，实时监测电路中的温度、电流和电压等参数，并在异常情况下及时报警或切断电源，保证工作场所和工作人员的安全。

总之，防爆接线盒在各种工业环境中起到了重要的安全作用。

它的应用范围广泛，用途多样，能够有效地防止爆炸事故的发生，保障工作场所和工作人员的生命安全。

在工业生产中，为了确保安全和稳定，选择和使用合适的防爆接线盒是至关重要的。

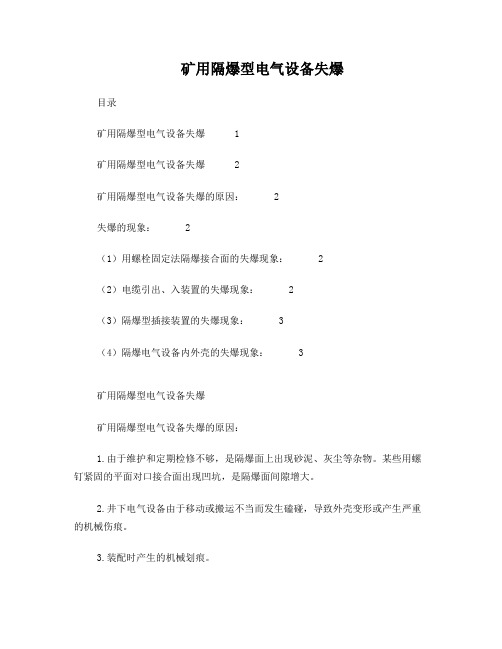

矿用隔爆型电气设备失爆目录矿用隔爆型电气设备失爆 1矿用隔爆型电气设备失爆 2矿用隔爆型电气设备失爆的原因： 2失爆的现象： 2（1）用螺栓固定法隔爆接合面的失爆现象： 2（2）电缆引出、入装置的失爆现象： 2（3）隔爆型插接装置的失爆现象： 3（4）隔爆电气设备内外壳的失爆现象： 3矿用隔爆型电气设备失爆矿用隔爆型电气设备失爆的原因：1.由于维护和定期检修不够，是隔爆面上出现砂泥、灰尘等杂物。

某些用螺钉紧固的平面对口接合面出现凹坑，是隔爆面间隙增大。

2.井下电气设备由于移动或搬运不当而发生磕碰，导致外壳变形或产生严重的机械伤痕。

3.装配时产生的机械划痕。

4.隔爆面上产生锈蚀现象，增大粗糙度。

5.在装卸过程中没有采用专用工具或发生误操作。

6.紧固隔爆面的螺钉不符合要求。

7.人为的因素。

如：隔爆理论知识掌握不够，不按规程操作，以及对设备的隔爆要求不熟悉等。

失爆的现象：（1）用螺栓固定法隔爆接合面的失爆现象：①缺螺栓、弹簧垫圈或螺母；螺栓或螺孔滑扣；螺栓折断在螺孔中未上满扣；②弹簧垫圈未压平或螺栓松动，弹簧垫圈断裂或无弹性。

（2）电缆引出、入装置的失爆现象：①密封圈老化、失去弹性、变质、变形、有效尺寸配合间隙达不到要求。

②密封圈外径与进线装置内径差值超过规定值。

③密封圈内径与引入电缆外径差大于1mm以上。

④密封圈的单孔内穿进多根电缆。

⑤把密封圈割开套在电缆上。

⑥密封圈刀削后凸凹不整齐圆滑，锯齿直径差大于2mm以上。

⑦密封圈没有完全套在电缆护套上。

⑧进线嘴压紧后没有余量或进线嘴内缘压不紧密封圈，或密封圈端面与四壁接触不严，或密封圈能活动。

⑨引入引出电缆压线板未压紧电缆，用单手搬动喇叭嘴上下左右晃动时有明显晃动。

⑩在引入装置外能轻易来回抽动电缆。

高压铠装电缆终端接线盒没有灌绝缘胶；绝缘胶没有灌到电缆三叉以上；绝缘胶有裂纹而能相对活动。

（3）隔爆型插接装置的失爆现象：①煤电钻插销的电源侧应接插座，负荷侧应接插销，如接反即为失爆现象。

BHG2-630/10-2G说明书编辑使用范围本标准规定了供用户了解产品，正确搬运，安装，使用和维护的要求及内容。

BHG2-630/10-2G[1]执行标准接线盒执行GB3836.1～3-2000和MT/T946-2005《煤矿用增安型高压电缆接线盒》和Q/GD001-2008《矿用隔爆型高压电缆接线盒》标准。

概述接线盒适用于具有爆炸性气体（甲烷）和煤尘混合物的煤矿井下采煤掘进巷道中连接电力电缆电路接线之用。

可用于橡胶和铠装电缆。

产品型号含义防爆标志：“ExdI”爆型式：矿用隔爆型工作条件接线盒适于下列工作环境：海拔高度不超过1000m；环境气压（86～110）kpa；环境温度(—20～+40)℃；空气相对湿度不大于98%（+25℃时）；具有甲烷煤尘爆炸性混合物的煤矿井下；无显著摇动和剧烈冲击振动的环境；在无破坏金属及绝缘的气体和蒸气的环境中；污染等级：3级；安装类别：Ⅲ类。

结构该接线盒是由壳体、盖和接线瓷座组成（见图1）。

用于防止电缆拔脱的压板设计成带有弧形沟槽的铸件，提高了压线的可靠性。

瓷座选用了性能优良高压电瓷粉烧制而成，具有较强的绝缘性能。

接线盒内部带电体之间的电气间隙，爬电距离均符合标准要求。

BHG1-200/10-2,BHG1-400/10-3（2） BHG1-400（315,200）/6-3（2）外形图主要参数接线盒的主要参数见表1。

表1型号额定电压（kV）额定电流（A）电器间隙（mm）爬电距离（mm）电缆外径（mm）控制线路额定电压控制线路额定电流BHG1-400(315,200)/6-3(2) 6 200,315,4060 80φ68～φ78127V 5ABHG1-200/10-2 10 200 100 125 φ68～φ78127V 5ABHG1-400/10-3(2) 10 400 100 125 φ68～φ78127V 5A外形尺寸及重量外形尺寸mm 重量kgBHG1-400(315,200)/6-2 856X552X220 60BHG1-400(315,200)/6-3 885X400X220 70BHG1-400（200）/10-2 906X420X256 70BHG1-400/10-3 876X562X256 80工频耐压电压等级kV 工频耐受电压kV7.2 2312 300.127 2注：工频耐压试验历时1min应无击穿和闪络现象。
