图样工艺性审查标准

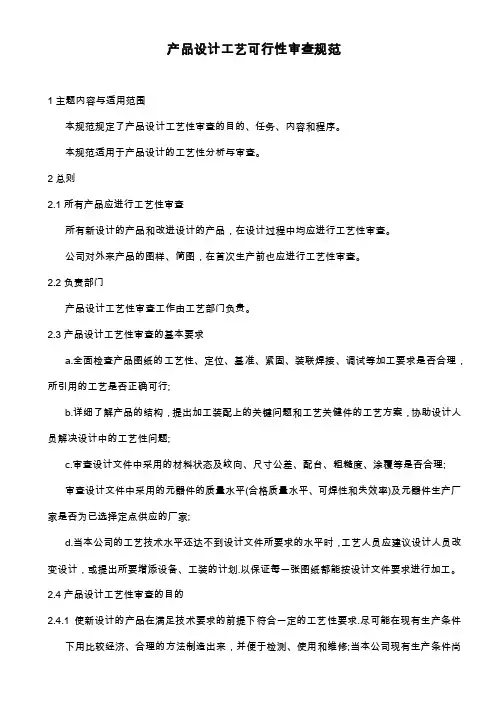

产品设计工艺可行性审查规范1主题内容与适用范围本规范规定了产品设计工艺性审查的目的、任务、内容和程序。

本规范适用于产品设计的工艺性分析与审查。

2总则2.1所有产品应进行工艺性审查所有新设计的产品和改进设计的产品，在设计过程中均应进行工艺性审查。

公司对外来产品的图样、简图，在首次生产前也应进行工艺性审查。

2.2负责部门产品设计工艺性审查工作由工艺部门负贵。

2.3产品设计工艺性审查的基本要求a.全面检查产品图纸的工艺性、定位、基准、紧固、装联焊接、调试等加工要求是否合理，所引用的工艺是否正确可行;b.详细了解产品的结构，提出加工装配上的关键问题和工艺关健件的工艺方案，协助设计人员解决设计中的工艺性问题;c.审查设计文件中采用的材料状态及纹向、尺寸公差、配台、粗糙度、涂覆等是否合理;审查设计文件中采用的元器件的质量水平(合格质量水平、可焊性和失效率)及元器件生产厂家是否为已选择定点供应的厂家;d.当本公司的工艺技术水平还达不到设计文件所要求的水平时，工艺人员应建议设计人员改变设计，或提出所要增添设备、工装的计划.以保证每一张图纸都能按设计文件要求进行加工。

2.4产品设计工艺性审查的目的2.4.1使新设计的产品在满足技术要求的前提下符合一定的工艺性要求.尽可能在现有生产条件下用比较经济、合理的方法制造出来，并便于检测、使用和维修;当本公司现有生产条件尚不能满足设计要求时，及时提出新的工艺方案、设备、工装设计要求或外协加工工艺性要求。

提出技术改造的建议与内容。

2.4.2及时向设计部门提供新材料、新型元器件和新工艺的技术成果，以便设计部门改进设计。

2.4.3从便于生产制造的角度提出工艺继承性的要求，审查设计文件是否最大限度地采用了典型结构设计、典型线路设计.以利于尽可能地采用典型工艺和标准工艺。

2.5工艺性分类和工艺性评价的形式工艺性分类，评定产品设计工艺性应考虑的主要因素和工艺性评价的形式。

2.6工艺性主要指标项目产品设计工艺性主要指标项目。

图样标准化审查管理制度1 主题内容与适用范围本制度规定了产品图样及设计文件标准化审查目的与任务、审查依据与重点、审查范围与内容、审查程序，以及标准化审查人员的职责与权限。

本制度适用于产品图样及技术文件的标准化审查。

2 审查目的与任务2.1在产品设计的各阶段应进行相应的图样及设计文件的标准化审查，保证图样及设计文件符合有关标准，达到正确、完整、统一。

2.2保证最大限度地采用标准件、通用件、借用件，以提高设计的继承性和产品的标准化程度。

2.3通过标准化审查，了解并掌握标准的使用情况及存在的问题，并认真做好其统计工作，为制定、修订标准和编制新产品定型标准化审查报告积累资料。

3 审查依据与重点3.1以国家、行业、地方、企业颁发的有关标准、规范和其它技术文件为依据。

3.2重点审查产品图样及设计文件的正确性、完整性和统一性。

4 审查范围与内容（其中*为重点审查的内容）4.1各种技术文件* 4.1.1产品型号、规格、基本参数、性能指标是否符合有关标准的规定。

*4.1.2技术要求、试验方法、检验规则是否符合有关产品标准的规定。

4.1.3技术文件的幅面、格式、名称、术语、代号、计量单位等是否符合有关标准规定，责任签署是否完整、齐全。

4.1.4文件是否完整，其中的编号方法和叙述是否符合有关标准规定，文字是否清晰、正确。

4.2各种图样* 4.2.1产品各零部件连接部位的形式和尺寸、选用的公差配合是否符合有关标准规定。

* 4.2.2是否标明了必要的外形尺寸、连接尺寸、安装尺寸和最大限度地采用标准件、通用件、借用件。

4.2.3各种图样的明细栏目内容、序号书写、排列顺序和填写方法是否符合有关标准规定。

* 4.2.4图样上标注的尺寸和有配合要求的零件表面粗糙度与尺寸公差、形位公差是否相互适应，并符合有关标准规定。

* 4.2.5选用的结构要素、材料牌号、规格、螺纹、公差配合、机械制图、冷加工、表面处理、焊接、包装等是否符合有关标准规定。

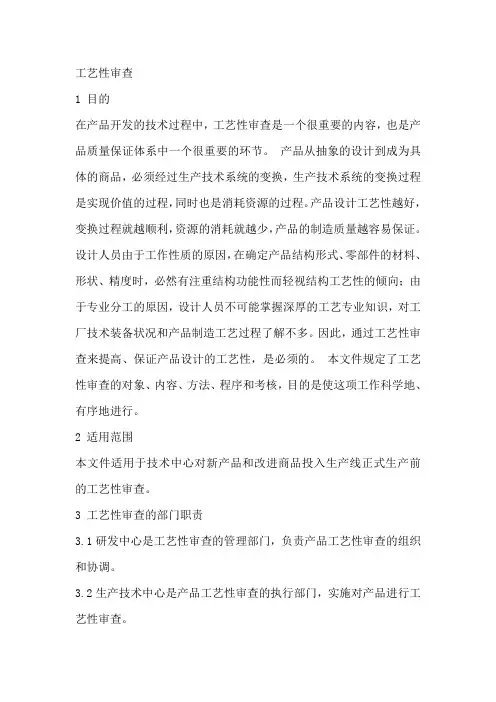

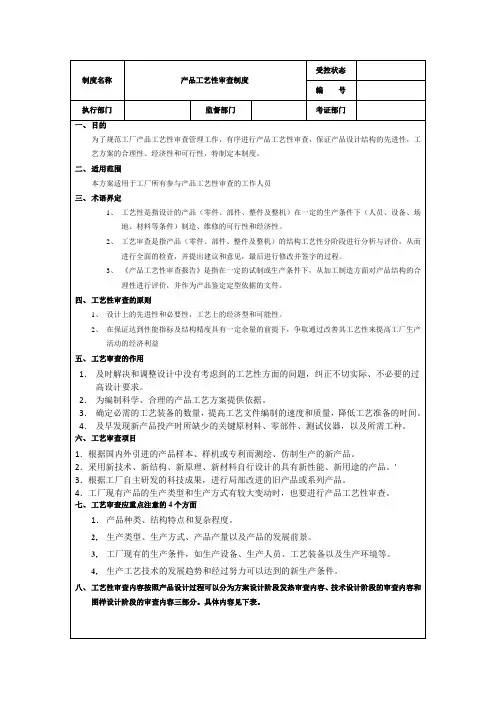

工艺性审查1 目的在产品开发的技术过程中，工艺性审查是一个很重要的内容，也是产品质量保证体系中一个很重要的环节。

产品从抽象的设计到成为具体的商品，必须经过生产技术系统的变换，生产技术系统的变换过程是实现价值的过程，同时也是消耗资源的过程。

产品设计工艺性越好，变换过程就越顺利，资源的消耗就越少，产品的制造质量越容易保证。

设计人员由于工作性质的原因，在确定产品结构形式、零部件的材料、形状、精度时，必然有注重结构功能性而轻视结构工艺性的倾向；由于专业分工的原因，设计人员不可能掌握深厚的工艺专业知识，对工厂技术装备状况和产品制造工艺过程了解不多。

因此，通过工艺性审查来提高、保证产品设计的工艺性，是必须的。

本文件规定了工艺性审查的对象、内容、方法、程序和考核，目的是使这项工作科学地、有序地进行。

2 适用范围本文件适用于技术中心对新产品和改进商品投入生产线正式生产前的工艺性审查。

3 工艺性审查的部门职责3.1研发中心是工艺性审查的管理部门，负责产品工艺性审查的组织和协调。

3.2生产技术中心是产品工艺性审查的执行部门，实施对产品进行工艺性审查。

4工艺性审查的对象和内容4.1产品工艺性审查对象是设计文件和工作图样。

4.2产品工艺性审查应包含下列内容：4.2.1结构工艺性a、审查骨架结构是否适于现有工艺手段进行加工、装配。

b、审查产品拟采用的新结构、新技术、新材料、技术要求是否。

c、审查产品各部分之间装配关系是否合理，结构是否便于装配定位；操作空间是否足够；d、审查各调整点、维修点是否便于接近，空间是否足够；须拆卸处是否便于拆卸、安装。

e、审查图样尺寸链，基准标注是否明确、合理、统一，封闭环处误差是否在结构上得到补偿。

f、审查零件形状、选材是否适于用经济的手段加工制作，其尺寸精度、形位精度要求、技术要求是否齐全适当。

g、审查图样是否完整，是否能够满足生产要求。

产品图样及技术文件的标准化审查规定模板1. 介绍本规定旨在建立和规范企业对产品图样及技术文件的标准化审查流程和要求，以确保产品质量、安全和合规性。

本规定适用于全部职能部门，包含研发、设计、质量保证等涉及产品图样及技术文件的部门。

2. 审查标准2.1. 产品图样审查标准•图样完整性：确保图样包含全部必需的细节和尺寸规格。

•设计合理性：评估图样的设计是否符合产品功能需求和技术要求。

•工艺可行性：验证图样的制造工艺性，并确保其能够满足生产要求。

•产品安全性：审查产品图样是否符合相关安全法规和标准，包含料子选择、结构强度、电气安全等。

•可追溯性：确保图样中的零部件和料子能够追溯到供应商和生产批次。

2.2. 技术文件审查标准•文件完整性：确保技术文件包含全部必需的技术规范、工艺流程和质检要求。

•规范合规性：评估技术文件是否符合相关国家和行业标准。

•物料清单准确性：验证技术文件中的物料清单是否准确无误。

•工艺流程可行性：审查技术文件中的工艺流程是否可行，并能够满足生产要求。

•质检要求：确保技术文件中的质检要求能够保证产品的质量和安全性。

3. 审查流程3.1. 图样审查流程1.设计师提交产品图样至职能部门负责人。

2.职能部门负责人组织图样评审小组，包含设计师、工程师、质量专员等。

3.图样评审小组依据审查标准对图样进行评估和讨论。

4.如有必需，图样评审小组可以要求设计师进行修改和调整，并重新提交图样。

5.审查通过后，职能部门负责人批准图样并将其交至相关部门，如采购、生产等。

3.2. 技术文件审查流程1.技术人员编写技术文件并提交至职能部门负责人。

2.职能部门负责人组织技术文件评审小组，包含技术人员、工艺专员、质检人员等。

3.技术文件评审小组依据审查标准对技术文件进行评估和讨论。

4.如有必需，技术文件评审小组可以要求技术人员进行修改和调整，并重新提交技术文件。

5.审查通过后，职能部门负责人批准技术文件并将其交至相关部门，如生产、质检等。

产品图样的标准化审查
首先，产品图样的标准化审查是指对产品图样进行的一种质量审查活动。

通过
对产品图样的标准化审查，可以发现产品图样中存在的问题和不足，及时进行修改和改进，以确保产品的质量和性能符合要求。

其次，产品图样的标准化审查具有非常重要的意义。

首先，标准化审查可以帮
助企业建立起一套科学、规范的产品设计和制造流程，提高工作效率，降低成本。

其次，标准化审查可以帮助企业规范产品图样的编制和审查流程，提高产品质量，降低产品缺陷率。

最后，标准化审查可以帮助企业提高产品的可靠性和稳定性，增强企业在市场竞争中的竞争力。

具体内容方面，产品图样的标准化审查应包括以下几个方面，首先，产品图样
的合理性和可行性审查，包括产品结构、工艺流程、材料选用等方面的审查。

其次，产品图样的标准符合性审查，包括产品图样的标准符合性、尺寸精度、几何公差等方面的审查。

最后，产品图样的工艺性审查，包括产品的加工工艺、装配工艺、检测工艺等方面的审查。

在实施方法方面，产品图样的标准化审查应采取科学、规范的方法进行。

首先，应建立起一套完善的标准化审查制度和流程，明确审查的责任人和审查的时间节点。

其次，应加强对审查人员的培训，提高审查人员的专业水平和审查能力。

最后，应建立起一套科学、规范的审查标准和方法，确保审查的准确性和全面性。

综上所述，产品图样的标准化审查对于提高产品质量、降低生产成本、确保产
品的可靠性和稳定性具有非常重要的意义。

在实际工作中，企业应重视产品图样的标准化审查工作，建立起一套科学、规范的审查制度和流程，确保产品图样的质量和性能符合要求。

产品图样及技术文件的标准化审查规定产品图样及技术文件的标准化审查规定制定部门：某某单位时间：202X年X月X日封面产品图样及技术文件的标准化审查规定为规范本单位生产生活及工作次序，确保本单位相关工作有序正常运转，根据单位发展需要，结合单位工作实际情况，特制定《产品图样及技术文件的标准化审查规定》，望本单位职工严格执行!4、1标准化审查的范围凡是新产品、整顿与改进的老产品的产品图样及设计文件都务必进行标准化审查。

4、2标准化审查的内容根据ZB/T J01035、5规定的图样及文件种类,标准化审查的主要内容见表。

5、标准化审查的程序与办法5、1标准化审查的程序5、1、1产品图样、设计文件绘制完毕,并经设计、（校对）审核、工艺签字后,送交标准化审查。

5、1、2标准化审查应在原图上进行审查,并填写"标准化审查相关的记录单",见附录A（提示的附录）,然后将图样及设计文件返回设计部门。

5、1、3设计人员根据"标准化审查相关的记录单"进行修改后,送标准化审查员复审并签字。

5、1、4在描好的底图上,有关人员根据规定顺序签字后,送标准化审查员签字。

5、2标准化审查的办法标准化审查人员在审查过程中,一般在如需修改的部分打上标记或指明部位,并将审查意见简要地填写在标准化审查相关的记录单上。

6、标准化审查人员的职责与权限6、1标准化审查人员的职责标准化审查人员务必根据标准对产品图样及设计文件进行标准化审查,对设计人员是否正确贯彻标准,标准化审查人员负有严格监管与督查、提出意见、要求修改的责任。

6、2标准化审查人员的权限6、2、1在下列情况下,标准化审查人员有权拒绝审查:a、产品或部件的图样及设计文件不成套;b、责任签署不完整;c、编制粗糙,字迹潦草。

6、2、2有权要求设计人员对审查时发现的问题给予说明或作必要的修改补充。

6、2、3对违反有关标准规定而又坚持不修改的图样及设计文件,标准化审查人员有权拒绝签字。

Q/LG. 8---2001产品结构工艺性审查1主题内容与适用范围本标准规定了我公司产品结构工艺性审查的任务、内容和程序。

本标准适用于我公司所有产品的结构工艺性分析与审查。

2引用标准Q/LG. 5—2001 机械制造工艺基本术语Q/LG. 16—2001 工艺文件完整性3一般要求3.1所有新设计的产品和改进设计的产品，在设计过程中均应进行结构工艺性审查。

3.2对外来加工的产品图样，在首次生产前也要进行结构工艺性审查。

4产品结构工艺性审查的任务进行产品结构工艺性审查，是使新设计的产品在满足使用功能的前提下，应符合一定的工艺性指标要求，以便在现有生产条件下能用比较经济、合理的方法将其制造出来，并要便于使用和维修。

5工艺性分类及其评价形式5.1工艺性分类5.1.1生产工艺性产品结构的生产工艺性是指其制造的难易程度与经济性。

5.1.2使用工艺性产品结构的使用工艺性是指其在使用过程中，维护保养和修理的难易程度与经济性。

5.2评定产品结构工艺性应考虑的主要因素a）产品的种类及复杂程度b）产品的产量或生产类型c）现有的生产条件5.3工艺性的评价形式5.3.1定性评价根据经验概括地对产品结构工艺性给以评价。

5.3.2定量评价根据工艺性主要指标数值进行评价。

6产品结构工艺性的主要指标6.1产品制造劳动量。

6.2单位产品材料用量。

6.3材料利用系数（K m6.46.5产品的工艺成本。

6.6产品的维修劳动量。

6.7加工精度系数（K ac ） K ac =6.8表面粗糙度系数（Kr ） Kr=6.96.106.11 K7产品结构工艺性审查内容为了保证所设计的产品具有良好的工艺性，在产品设计的各个阶段均应进行工艺性审查。

7.1初步设计阶段的审查7.1.1从制造观点分析结构方案的合理性。

7.1.2分析结构的继承性。

7.1.3分析结构的标准化与系列化程度。

7.1.4分析产品各组成部分是否便于装配、调整和维修。

7.1.5分析主要材料选用是否合理。

产品的工艺性分析与审查
产品的工艺性分析与审查。

对产品设计进行工艺性分析和审查，指的是从工艺角度检查产品结构的合理性、可加工性，以便使所设计的产品符合本企业的制造条件，并力求达到最好的经济效益。

4、在本厂现有设备上能否加工制造，有没有条件采用高效率的先进工艺和先进生产组织方式；5、工艺装备系数是否合理，能否充分利用现有的工艺装备和标准工具。

产品结构工艺性审查内容和程序
（1）基本要求所以新设备的产品和改进设计的产品，在设计过程中均应进行工艺性审查。

企业对外来产品图样，在首次生产前也需进行结构工艺性审查。

（2）产品结构工艺行审查的任务进行产品结构工艺性审查，是使新设计的产品满足使用功能的前提下应符合一定的工艺性指标要求，以便在现有生产条件下能用比较经济、合理的方法将其制作出来，并要便于使用和维修。

（3）工艺分类、评定产品结构工艺性应考虑的主要因素和工艺性的评价形式。

（4）产品结构工艺性主要指标项目。

（5）产品结构工艺性审查内容为了保证所设计是产品具有良好的工艺性，在产品设备的各个阶段均应进行工艺性审查。

（6）产品结构工艺性审查的方式和程序。

产品结构工艺性审查记录单
编号：审查日期：年月日。

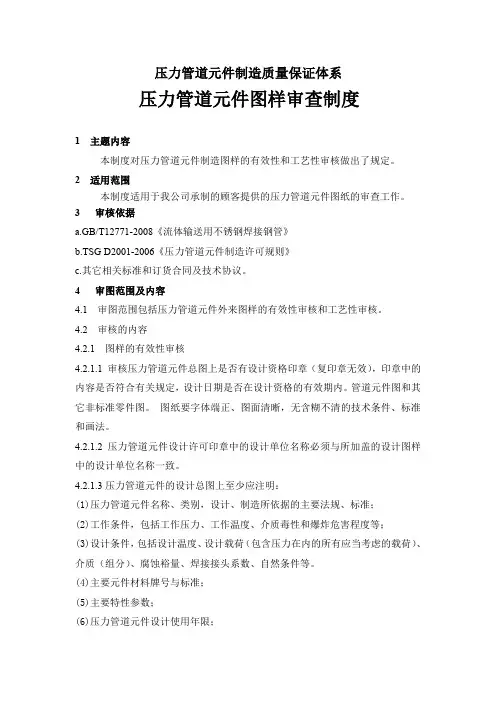

压力管道元件制造质量保证体系压力管道元件图样审查制度1 主题内容本制度对压力管道元件制造图样的有效性和工艺性审核做出了规定。

2 适用范围本制度适用于我公司承制的顾客提供的压力管道元件图纸的审查工作。

3 审核依据a.GB/T12771-2008《流体输送用不锈钢焊接钢管》b.TSG D2001-2006《压力管道元件制造许可规则》c.其它相关标准和订货合同及技术协议。

4 审图范围及内容4.1 审图范围包括压力管道元件外来图样的有效性审核和工艺性审核。

4.2 审核的内容4.2.1 图样的有效性审核4.2.1.1 审核压力管道元件总图上是否有设计资格印章（复印章无效），印章中的内容是否符合有关规定，设计日期是否在设计资格的有效期内。

管道元件图和其它非标准零件图。

图纸要字体端正、图面清晰，无含糊不清的技术条件、标准和画法。

4.2.1.2 压力管道元件设计许可印章中的设计单位名称必须与所加盖的设计图样中的设计单位名称一致。

4.2.1.3压力管道元件的设计总图上至少应注明：(1)压力管道元件名称、类别，设计、制造所依据的主要法规、标准；(2)工作条件，包括工作压力、工作温度、介质毒性和爆炸危害程度等；(3)设计条件，包括设计温度、设计载荷（包含压力在内的所有应当考虑的载荷）、介质（组分）、腐蚀裕量、焊接接头系数、自然条件等。

(4)主要元件材料牌号与标准；(5)主要特性参数；(6)压力管道元件设计使用年限；(7)特殊制造要求；(8)热处理要求；(9)无损检测要求；(10)耐压试验和泄漏试验要求；(11)预防腐蚀的要求；(12)安全附件的规格和订购特殊要求（工艺系统已考虑的除外）；(13)压力管道元件铭牌的位置；(14)包装、运输、现场组焊和安装要求。

(15)特殊要求4.2.1.3设计图样上是否按规定有各级设计人员的签章。

4.2.2 设计图样的工艺性审核4.2.2.1 应审核产品设计参数及管道元件类别划分是否符合有关规范和标准规定；制造、检验、验收标准、无损检测标准、比例及合格级别、焊接专业标准等是否正确。

设计审查与工艺性审图控制程序1范围本标准规定了委托设计、外来设计图样审图和工艺性审图的程序和要求。

本标准适用于对公司产品设计文件的控制和管理。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

国质检锅[2003]194号锅炉压力容器制造许可条件文件和资料管理规定3职责3.1供销部负责向技术部提供客户的设计条件(含草图)或正规设计图样。

3.2对外委托设计、设计图样审查和工艺性审图的质量控制由设计及工艺质控责任人负责。

4控制内容与要求4.1委托设计4.1.1客户签订产品合同时，如向供销部提供的仅为设计条件表或草图，而非正规设计图样，则供销部应通知技术部的有关技术人员对设计图样及草图进行审查，对设计条件不全或存在问题时，应提请客户进行补充，直至满足设计要求。

4.1.2对满足设计要求的设计条件或草图，技术部应按合同要求进行设计。

4.2设计图样审查4.2.1对客户提供的正式设计图样或经委托设计的图样应进行图样审查，其内容包括：(1)锅炉产品设计文件应包含备案图。

(2)规范、标准审查：审查设计的产品图样和技术要求是否明确、是否切实可行，是否符合现行的有关政策、法令、法规和标准的要求。

(3)设计文件的完整性审查：设计文件至少应包括下列文件：a.设计计算书，一般包括：主要受压元件强度计算等；b.设计图样(包括：总图及技术要求、零部件图、焊接节点图)c.设计说明书(需要时)；d.安装与使用维修说明书(需要时)。

e.风险评估报告(第III类压力容器)。

(4)设计总图上至少应注明下列内容：a.名称，设计、制造所依据的主要法规、标准；b.工作条件，包括工作压力、工作温度、介质毒性和爆炸危害程度等；c.设计条件，包括设计温度、设计压力；d.主要元件材料牌号与标准；e.主要特性参数；g.特殊制造要求；h.热处理要求；i.无损检测要求；j．耐压试验和泄漏试验要求；k．预防腐蚀的要求(压力容器)；l．安全附件的规格和订货特殊要求；n．包装、运输、现场组焊和安装要求。

产品图样及技术文件标准化审查规范（ISO9001：2015）1.目的通过标准化审查，使产品图样及设计文件符合有关法规和标准的规定，促进企业技术进步。

2.适用范围本文件适用于产品图样及设计文件的标准化审查。

3.内容及要求3.1 标准化审查是在设计、审核人员自觉执行各类标准的前提下进行。

凡是新产品、整顿和改进的老产品的产品图样及有关设计文件都必须进行相应的标准化审查。

3.2 标准化审查是检查产品图样及设计文件是否正确、有效地贯彻各级标准的重要手段之一，经标准化审查应达到以下要求：3.2.1 所设计的产品必须符合有关法律、法规及强制性标准的规定；3.2.2 所设计的产品应符合有关国家标准、行业标准及企业标准规定；3.2.3 优化采用定型的设计方案，积极采用系列化、模块化技术，最大限度地采用标准件、通用件，以提高设计的继承性和产品的标准化程度；3.2.4 产品图样及设计文件符合有关标准的规定，达到正确、完整、清晰、统一。

3.3 设计任务书经标准化审查内容：3.3.1 文件的幅面、格式、名称、代号是否符合有关标准规定，责任签署是否完整、齐全；3.3.2 文件中的名称、代号、术语、符号、计量单位等是否符合有关标准规定，文件中引用的标准代号、名称是否正确、有效；3.3.3 所设计的产品规格、基本参数、性能指标和可靠性是否符合有关标准规定；3.3.4 产品标准化程度及提高标准化程度的可能性；3.3.5 文件内容是否完整、全面，是否符合有关标准规定。

3.4 产品标准审查内容：是否符合GB/T 1的规定。

产品使用说明书审查内容：是否符合GB/T 9480、GB 9969.1及Q/FT T016的规定。

3.5 产品图样审查内容：3.5.1 产品图样的幅面、格式、名称、代号是否符合有关标准规定，责任签署是否完整、齐全；3.5.2 产品图样标题栏内容和填写方法是否符合有关标准规定；3.5.3 产品图样的绘制是否符合《技术制图》、《机械制图》等国家标准及有关标准规定；3.5.4 产品图样中的术语、符号、代号、计量单位是否符合有关标准规定；3.5.5 技术要求的内容是否简明、扼要、通顺、易懂，符合有关标准的规定。

2 产品的工艺性审查2.1 工艺性审查的内容（1）是否有利于减少焊接应力与变形（2）是否有利于减少生产劳动量（3）是否有利于施工方便和改善工人的劳动条件（4）必须有利于减少应力集中（5）是否有利于节约材料和合理使用材料该产品制造所用材料有Q235-A、Q235B等，在产品的技术要求中，工作压力要求为0.4MP,工作温度在（45～110℃），工作介质是笨和有机物，设计的容器厚度为10mm。

根据查询GB150-1998《钢制压力容器》，上述材料的工作温度在（0～350℃），容器设计压力P≤1.0MP(Q235-A)、P≤1.6MP(Q235-B),抗拉强度为235MP,并且上述材料的焊接性良好，所以选用材料方面是可行的。

2.2 产品结构图样审查（1）绘制的焊接结构图样，应符合机械制图国家标准中的有关规定；（2）图样应当齐全，除焊接结构的装配图外，还应有必要的部件图和零件图；（3）由于焊接结构一般都比较大，结构复杂，所以图样应选用适当的比例，也可在同一图中采用不同的比例绘出；（4）当产品结构较简单时，可在装配图上直接把零件的尺寸标注出来；（5）根据产品的使用性能和制作工艺需要，在图样上应有齐全合理的技术要求，若在图样上不能用图形、符号表示时，应有文字说明。

2.3 产品结构技术要求审查（1）分析产品的结构，了解焊接结构的工作性质及工作环境；（2）然后必须对焊接结构的技术要求以及所执行的技术标准进行熟悉、消化理解；（3）结合具体的生产条件来考虑整个生产工艺能否适应焊接结构的技术要求，这样可以做到及时发现问题，提出合理的修改方案，改进生产工艺，使产品全面达到规定的技术要求。

审查完毕后，无修改意见的，审查者应在“工艺”栏内签字，对有较大修改意见的，暂不签字，审查者应填写“产品结构工艺性审查记录”与图样一并交给设计部门。

设计者根据工艺性审查记录上的意见和建议进行修改设计，修改后工艺未签字的图样返回工艺部门复查签字。
