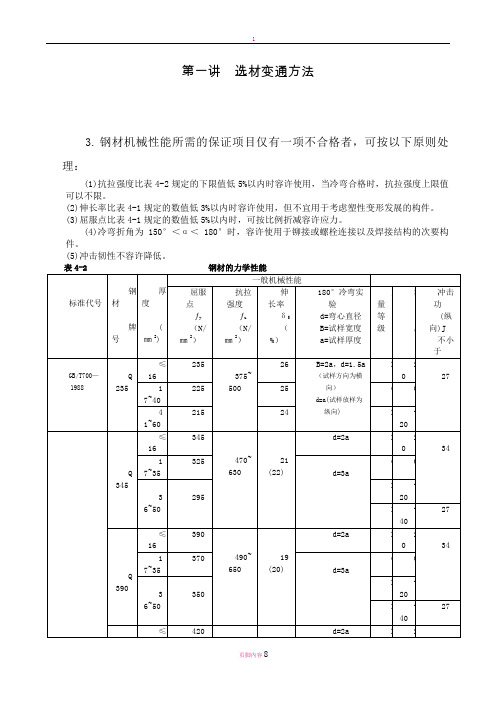

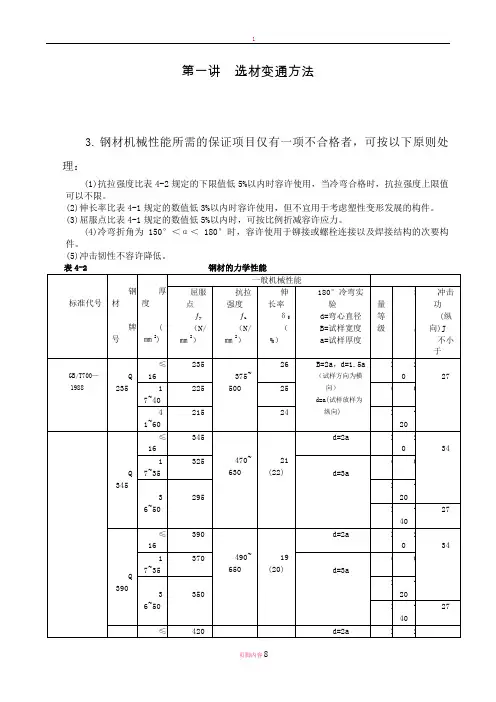

第一讲选材变通方法3.钢材机械性能所需的保证项目仅有一项不合格者,可按以下原则处理:(1)抗拉强度比表4-2规定的下限值低5%以内时容许使用,当冷弯合格时,抗拉强度上限值可以不限。
(2)伸长率比表4-1规定的数值低3%以内时容许使用,但不宜用于考虑塑性变形发展的构件。
(3)屈服点比表4-1规定的数值低5%以内时,可按比例折减容许应力。
(4)冷弯折角为150°<α< 180°时,容许使用于铆接或螺栓连接以及焊接结构的次要构件。
(5)冲击韧性不容许降低。
2δ5括号内数值适用于C~E级。
4.对无牌号或无证明书的钢材一般可按下列情况处理:(1)按现行标准经试验证明其化学成分和机械性能符合GB/T700—1988中所列牌号的要求,但未查明其冶炼方法时,可按相应的空气转炉沸腾钢使用。
(2)如有充分根据证明其为平炉或氧气转炉钢,但未查明其为镇静钢时,可按相应的沸腾钢使用。
(3)按现行标准经试验证明其化学成分和机械性能符合GB/T1591—1994中所列之Q345钢、Q390钢和Q420钢的要求时,可用于一般承重构件。
(4)对于成批混合的钢材,用于主要承重结构时,必须逐根按现行标准对其化学成分和机械性能分别进行试验;检验不合格要求时,可根据实际情况用于非承重结构构件。
2 括号内含碳量C仅适用于D 、E级。
5、由于备料规格不能完全满足设计要求而需要代用钢材时,应按下列原则进行:(1)代用钢材的化学成分和机械性能应与原设计一致。
(2)代用时应详细复核构件的强度;特别注意的是因材料代用而可能产生的偏心影响。
代用钢材应在可能范围内尽量做到经济合理。
(3)因材料代用而引起构件之间连接尺寸和设计施工详图等的变动,在代用时应予修改。
表4-4 钢材化学成分容许偏恒升钢构工程有限责任公司2010年元月17日第二讲看图的方法和步骤1.看图方法:从上往下看、从左往右看、由外向内看、由大到小看、由粗到细看,图样与说明对照看,建施与结施图结合看。
看懂钢结构图纸,识图教程※钢结构图⽤来表⽰钢结构的图样。
※型钢型钢是由钢⼚按照标准规格轧制⽽成的钢材,其断⾯形状如尺⼨是定型的,例如:⾓钢、⼯字钢、槽钢等。
★型钢的代号及标注★钢结构中型钢的连接⽅法※焊接※铆接※螺栓连接⼀、焊接将被连接的型钢在连接部位加热使其和焊条熔化,凝结后成为不可分割的整体。
1、焊缝类型及其符号※坡⼝焊缝※贴⾓焊缝※塞焊缝★焊缝的图形符号和辅助符号2、焊缝的标注在钢结构图中,必须把焊缝的位置、形式、尺⼨和辅助要求标准清楚。
★焊缝的标注⽅法★焊缝不连续时的画法及标注当焊缝分布不连续时,可见焊缝宜在焊缝处加中实线,不可见焊缝加细栅线⼆、铆接⽤铆钉将两块或两块以上的钢板连接在⼀起★铆接分类※⼯⼚连接※现场连接★铆钉类型三、螺栓连接※焊接和铆接都是不可拆卸的连接,螺栓连接是可拆卸的连接※连接⽅法★螺栓、孔、电焊铆钉图例钢梁结构图概述钢梁常⽤于⼤、中跨度桥梁中钢梁的种类※钢板梁※钢桁梁★下承式简⽀栓焊梁★钢梁结构图的内容※设计轮廓图※节点图※杆件图※零件图★设计轮廓图★节点图★节点构造图★拼接板、填板的拼装★⽴体图★节点板详图★杆件图★零件图钢屋架结构图概述※钢屋架※钢屋架结构图屋架简图、屋架详图(包括节点图)、杆件详图、连接板详图。
★屋架简图※屋架简图⼜称屋架⽰意图、屋架杆件⼏何尺⼨简图。
※⽐例:1:100、1:200※单线条表⽰,杆件长度直接注在单线条旁边。
★屋架详图※图样:⽴⾯图,上弦实形辅助投影,剖⾯断⾯图。
※⽐例:两种⽐例:杆件轴线采⽤较⼩⽐例(1:20,1:15)节点板、杆件、断⾯采⽤较⼤⽐例(1:10,1:5)※图线:可见轮廓线——中实线不可见轮廓线——中虚线★杆件拼接★⽀座节点图。
钢结构图纸识图技巧
一、钢结构施工图基本内容
1、总体可分建筑施工图,结构施工图,设备施工图。
2、一套完整的图纸一般由:图纸目录,设施施工总说明,建筑施工图,结构施工图,设备施工图等组成。
二、钢结构施工图识图步骤
1、图纸目录
2、设计总说明
3、建筑总平面图,立面图,剖面图等
4、结构平面布置图,立面图,剖面图,节点详图等
三、看图方法与技巧
1、从左至右
2、从上至下
3、从大体至局部
4、建筑与结构相结合
四、图纸中的符号
1、标高符号:表示建筑物的地面或某一部位的高度。
在钢结构施工图中标高以m为单位。
2、剖面符号:表示从符号处剖开所能看到的截面形状。
3、索引符号:图样中某一局部需另见详图时,以索引符号引出。
索引符号用圆圈与数字表示。
4、引出线:多用于需分层次表达的图例。
五、投影(剖面)
六、三维模型
七、构件截面—H 型钢
八、构件截面—C/Z型钢。
钢结构施工图识图钢结构施工图识图1. 引言钢结构施工图是指对钢结构工程进行详细设计的图纸和文件,为施工人员提供了具体的构造、尺寸、工艺要求等信息。
本文档旨在提供一个钢结构施工图识图的范本,以供参考使用。
2. 施工图的基本要素钢结构施工图包含了以下基本要素:2.1 结构图结构图是指钢结构在平面上的布置图,包括主体结构和次要结构等。
主体结构主要包括柱、梁、框架等;次要结构主要包括楼板、楼梯、扶手等。
2.2 标尺、坐标和尺寸施工图上标注了标尺、坐标和尺寸信息,以便施工人员准确地进行建造。
标尺用于测量长度,坐标用于确定构件位置,而尺寸则规定了构件的具体尺寸。
2.3 文字说明施工图上的文字说明包括工艺要求、施工顺序、施工方法等,旨在指导施工人员按照规定进行施工。
3. 钢结构施工图识图步骤识图是阅读和理解钢结构施工图的过程,其具体步骤如下:3.1 熟悉图纸格式和基本符号首先,需要熟悉钢结构施工图的格式和常见的符号,例如标示位置、尺寸、材料等的图例。
熟悉这些基本符号,有助于正确理解图纸内容。
3.2 了解主体结构和次要结构主体结构是钢结构的主要构件,包括柱、梁、框架等。
次要结构则是主体结构的补充部份,包括楼板、楼梯、扶手等。
了解主体结构和次要结构的功能和布置,有助于理解整个钢结构的构造。
3.3 分析构件尺寸和位置通过子细分析图纸上标注的尺寸和位置信息,可以了解各个构件之间的关系和连接方式。
这有助于施工人员准确地布置和连接构件。
3.4 研究工艺要求和施工顺序施工图上的文字说明包含了工艺要求和施工顺序等信息。
子细研究这些文字说明,有助于施工人员按照规定的顺序和要求进行施工,确保工程的质量和安全。
4. 扩展内容4.1 本文档所涉及附件如下:- 钢结构施工图范本示例图纸- 钢结构施工图常见符号图例- 钢结构施工图识图实例分析4.2 本文档所涉及的法律名词及注释:- 施工图:包括构造、尺寸、工艺要求等详细信息的图纸和文件。
