视频矩阵的安装和调试

高清视频传输及高清编解码专业厂商高清视频网络矩阵产品说明书优点：任意输入口、输出口设置支持HDMI、DVI、VGA、音频切换功能支持HDMI、DVI、VGA混合切换支持HDCP （HDMI接口）支持最高分辨率1600*1200 1080P 60HZ支持菊花链连接网络远距离传输（六类网线150米）支持传输串口RS232数据应用软件操作，兼容性更好图型界面，操作容易直观预荐配置方案，一键调用网络布线施工，成本更低无线网络远程操作光纤连接远程管理可以由多用户控制切换整套系统成本低维护、检修方便容易功耗低，节能，稳定应用：视频会议系统、视频教学系统、大屏拼接系统、数字标牌系统、信息发布系统安防监控系统、电视墙显示、视频高清演示、军事演习系统、医院医疗系统电视台信号切换、交互式多媒体教室一、设备介绍1.高清视频网络矩阵高清视频网络矩阵是由一台高清视频网络矩阵交换机与应用软件组成，它需要与VGA、DVI、HDMI 编解码器配合使用组成一款高清视频网络矩阵切换系统。

由VGA、DVI、HDMI编码器对高清视频音频信号进行编码与压缩处理，输出标准的TCP/IP标准网络流，通过视频网络矩阵进行分配切换，输出网络流由VGA、DVI、HDMI解码器还出高清的视频与音频，由显示设备显示。

高清视频网络矩阵可以通过管理PC进行任意方式的切换与组合，它不同于其它视频矩阵，一台设备可灵活组成不同的输入与输出端口，因此，在实际工程中更加灵活方便。

由于采用了网络传输方式，因此具有了远距离传输功能，采用网络布线方式，为大型系统的组成带来更多方便。

由于具有传输功能，因此，更合适远距离信号的传输与切换，省掉了工程中远距离传输高清信号的烦恼。

它比传统的视频矩阵更加灵活方式，采用网络布线的方式，使现场施工更为简单。

由于采用混合视频信号的切换功能，用户就不用考虑采用什么接口的信号源与显示设备。

采用标准1U机箱结构，安装方便，配合前面板接线方式，符合标准的网络交换机安装方式。

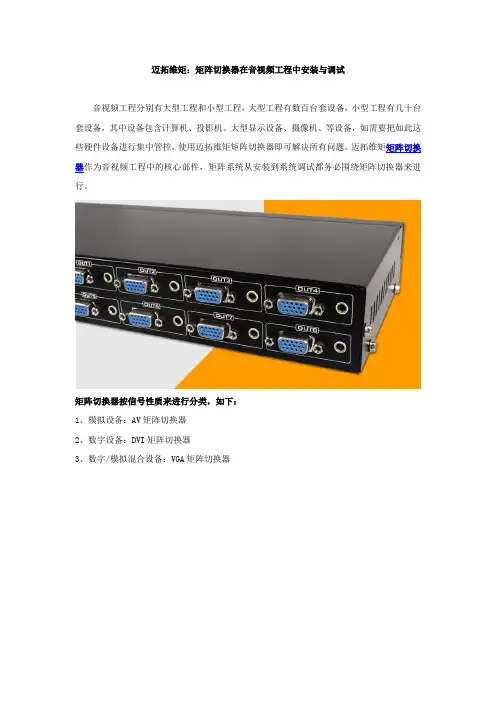

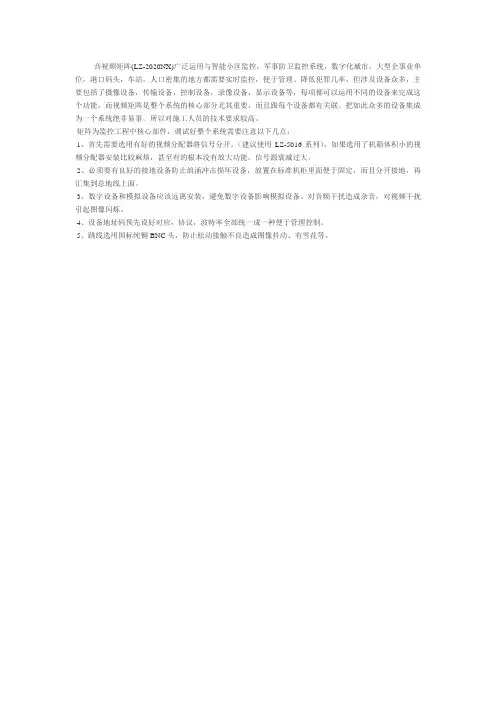

音视频矩阵(LZ-2020NX)广泛运用与智能小区监控，军事防卫监控系统，数字化城市，大型企事业单位，港口码头，车站，人口密集的地方都需要实时监控，便于管理、降低犯罪几率，但涉及设备众多，主要包括了摄像设备，传输设备，控制设备，录像设备，显示设备等，每项都可以运用不同的设备来完成这个功能，而视频矩阵是整个系统的核心部分尤其重要，而且跟每个设备都有关联。

把如此众多的设备集成为一个系统绝非易事。

所以对施工人员的技术要求较高。

矩阵为监控工程中核心部件，调试好整个系统需要注意以下几点：
1、首先需要选用有好的视频分配器将信号分开，（建议使用LZ-5016系列），如果选用了机箱体积小的视频分配器安装比较麻烦，甚至有的根本没有放大功能，信号源衰减过大。

2、必须要有良好的接地设备防止浪涌冲击损坏设备，放置在标准机柜里面便于固定，而且分开接地，再汇集到总地线上面。

3、数字设备和模拟设备应该远离安装，避免数字设备影响模拟设备。

对音频干扰造成杂音，对视频干扰引起图像闪烁。

4、设备地址码预先设好对应，协议，波特率全部统一成一种便于管理控制。

5、跳线选用国标纯铜BNC头，防止松动接触不良造成图像抖动、有雪花等。

百度文库- 让每个人平等地提升自我
1 设备安装调试报告
工程名称XXXXXXXXXXXXXXXX项目设备名称视频集中处理平台
施工单位XXXXXXXXXXX有限公司安装、调试部
位
XX视频矩阵系统、
模拟接口卡、数字
HDMI输出卡
安装调试过程描述：
视频集中处理平台安装过程
1分布式高清混合交互平台安装：拆下盲板
2 安装输入、输出卡：
3 放入机架安装
4 RS232线缆连接：数字无缝切换矩阵提供标准RS-232 串行通讯端口，除了可以利用前面板按键进行切换操作外，还可使用CREATOR控制系统进行控制。

RS-232 端口为DB9 母接头，引脚说明如下：
2脚TXD RS-232 协议用，发送数据
3脚RXD RS-232 协议用，接收数据
5脚GND 信号地
5 矩阵以太网连接：矩阵与以太网交换机通过CAT5直通网线T658B线序连接。

如下
6 HDMI线缆连接：输入端接入HDMI信号（蓝光播放器1路、电视播放机1路、电视墙解码器4路、台式工作3路、视频会议终端1路），GVA信号（集中工作区2路）。

输出端接入HDMI信号（分布式高清混合交互平台9路、55寸电视机2路、视频会议终端1路）。

7 调试内容：分布式插卡组装，设备加电，信号输入及输出显示。

8 调试过程：通过HDMI信号、VGA电脑信号有效接入平台，能通过显示器正常显示图像切换至拼接屏或液晶电视。

结果：切换流畅都能实现真正实时的无缝切换
结论：
经检查调试，均符合要求。

霍尼韦尔矩阵VIDEOGUI操作手册视频矩阵图形用户接口VideoGUI用户手册版本 1.01 – 22 July 19991. 概述 (3)2. 操作环境需求 (3)2.1.硬件需求 (3)2.2.软件要求 (3)3. 安装 (3)3.1.取得系统解锁密码 (4)3.2.设置操作参数 (4)4. 用户操作 (4)4.1.启动程序 (4)4.2.选择输出监视器 (4)4.3.选择摄像机视频输入 (4)4.4.控制云台摄像机 (4)4.5.控制VCR (5)4.6.控制矩阵 (5)4.7.打开新的显示区域/关闭显示区域 (5)4.8.打开/关闭显示站点 (5)4.9.设置操作参数 (5)5. 配置 (5)5.1.进入配置模式 (5)5.2.添加位图、媒体文件和图标 (5)5.3.修改图标参数 (6)5.4.添加区域 (6)5.5.添加站点 (6)1. 概述Betatech VideoGUI 软件可以让您在PC上以图形界面控制Betatech VideoBloX矩阵。

为适用不同的需求可以设置多种不同的显示。

2. 操作环境需求2.1. 硬件需求安装VideoGUI软件的PC硬件要求如下：2.2. 软件要求PC 上必须装有32位Windows操作系统，可以是 Windows 95, Windows 98 或者 Windows NT。

对于有多个GUI 工作站的系统，需通过网络操作，所以需要安装TCP/IP协议，网络系统同时需要Betatech CCTV Server 软件包。

软件可以适用不同的图形格式：.BMP、.WMF、Windows 增强媒体格式，最简单的作图工具是Windows本身附带的画笔工具，其他象Corel Photo Paint 或 Photo Express都可以用。

软件采用Paradox 7 数据库格式储存视区和站点的数据，进一步的数据库工作需要使用相应的数据库工具。

3. 安装在光驱里放入光盘，运行VideoGUI子目录中的“Setup.exe” 程序，若使用软盘装在软件，安装方法一样，只是要注意更换软盘。

TC-8700矩阵安装使用说明书注意事项安全注意事项：一、打开矩阵包装，安装前请先根据配件清单，清点包装内的配件是否齐全，如有缺损请及时与厂家或供货商联系，以免由于缺损导致设备无法正常工作。

二、产品的安装和调试应由专业人员操作或在专业人员指导下进行。

三、安装时请考虑安放位置的周围环境因素，注意防尘、防水，以及避免一些剧烈外力、恶劣环境等能够导致设备损伤的因素。

四、第一次使用前，请认真阅读说明书的快速入门部分，避免由于使用不当造成设备无法正常使用或损坏。

五、使用过程中注意保护，避免划伤。

六、切记不要尝试自己拆盖维修，以免造成设备损坏或者其他危险，建议所有维修工作由专门的技术服务人员进行。

七、请使用原厂配件或由制造商推荐的配件。

附件清单：矩阵的包装箱中应该包含以上设备，购买后，请及时清点，如有缺损，请及时与供货商联系，以免影响您的正常使用。

注：所有附件以装箱清单为准。

由于产品功能和设计在不断改进，所以本手册的内容将做不定期的更新，恕不另行通知！目 录第一章 矩阵接口说明及连接示意图----------------------------------------------11.132路矩阵----------------------------------------------------------11.1.1 接口示意图---------------------------------------------------11.1.2 接口说明-----------------------------------------------------11.1.3 系统连接示意图-----------------------------------------------11.2 64路矩阵、256-16矩阵、256-32矩阵----------------------------------21.2.1 接口示意图---------------------------------------------------21.2.2 接口说明-----------------------------------------------------21.2.3 系统连接示意图-----------------------------------------------3第二章 矩阵周边设备接口及连接------------------------------------------------52.1 并行报警主机-------------------------------------------------------52.1.1 接口示意图---------------------------------------------------52.1.2 接口说明-----------------------------------------------------52.1.3 与矩阵连接示意图---------------------------------------------52.2 音频矩阵-----------------------------------------------------------62.2.1 接口示意图---------------------------------------------------62.2.2 接口说明-----------------------------------------------------62.2.3 矩阵连接图---------------------------------------------------6第三章 矩阵配套软件----------------------------------------------------------73.1 矩阵设置-----------------------------------------------------------73.1.1 概述---------------------------------------------------------73.1.2 硬件连接、软件登录-------------------------------------------73.1.3 属性设置-----------------------------------------------------83.2 字幕传输----------------------------------------------------------103.2.1 概述--------------------------------------------------------103.2.2 硬件连接、软件登录------------------------------------------103.2.3 属性设置----------------------------------------------------113.3 分控授权----------------------------------------------------------123.3.1 概述--------------------------------------------------------123.3.2 硬件连接、软件登录------------------------------------------123.3.3 属性设置----------------------------------------------------133.4 报警设置软件------------------------------------------------------153.4.1 概述--------------------------------------------------------153.4.2 硬件连接、软件登录------------------------------------------153.4.3 属性设置----------------------------------------------------15第四章 系统操作-------------------------------------------------------------174.1 系统简介----------------------------------------------------------174.2 矩阵功能及主要特点------------------------------------------------174.3 系统配置与启动运行------------------------------------------------194.3.1 矩阵系统配置-------------------------------------------------194.3.2 系统运行顺序-------------------------------------------------224.3.3 系统运行状态-------------------------------------------------224.4 控制切换说明------------------------------------------------------23第五章 系统布线-------------------------------------------------------------245.1 系统分布----------------------------------------------------------245.2 系统布线----------------------------------------------------------245.2.1 电源线------------------------------------------------------255.2.2 控制/通讯线（RS-485线）-------------------------------------255.2.3 视频布线----------------------------------------------------255.2.4 音频布线----------------------------------------------------255.2.5 报警探头布线------------------------------------------------255.3 布线注意事项------------------------------------------------------26第一章 矩阵接口说明及连接示意图1.1 32路矩阵1.1.1 接口示意图【图1－1】1.1.2 接口说明1.视频输入（VIDEO IN）：最大32路输入2.视频输出（VIDEO OUT）：最大16路输出3.音频输入（AUDIO IN）: 最大32路输入4.音频输出（AUDIO OUT）: 最大16路输出注：32路A系列矩阵为内置音频切换模块32路C系列矩阵为内置报警输入模块。

矩阵调试经验谈在监控工程中，矩阵的应用非常普遍，不同厂家的矩阵虽然外形功能各有不同，但基本结构和基本功能还是大同小异的，在各品牌矩阵的调试安装过程中，会遇到许多不同的问题，然而这些问题的处理方法却是基本相同，下面以INFINOV A的矩阵为例详细讲述在矩阵安装调试过程中可能遇到的问题，供大家特别是新手参考。

1 矩阵的安装这里主要涉及一体化球机或者带解码器的云台摄像机的视频线接入矩阵视频输入口的问题。

众所周知，可以控制转动的前端设备都会有一个独立的在系统中唯一的物理地址编号，而对于固定式摄像机来说，没有这个问题，也就是说对于固定式摄像机来说，原则上视频线是可以进矩阵的任意视频输入端口的，但是对于球机和可控云台来说，就不是这么简单，具体对INFINOV A 的矩阵来说，系统要求球机或者可控云台的视频输入端口号要和本身的地址号相吻合，也就是说几号球机或者云台的视频线原则上一定要进矩阵的几号视频输入口的。

举例: 有一个快球，地址码设置为1，即此球机为1号球机，还有一个云台，相应解码器上的地址码设置为2，即此云台为2号，在接球机的视频线时，这根视频线一定要进矩阵的1号输入口，而不能进别的输入口。

同理，2号云台的视频线一定要进矩阵的2号视频输入口。

如果接错了，比如，1号球机的视频接入矩阵的3号输入端，这样，用键盘切3 CAM 时，可以把一号球机的视频切到任何监视器上，但是你会发现你没法控制这个球机。

这是因为，键盘上的3CAM命令即代表矩阵的3号输入口，也同时表示矩阵会向物理地址为3号的前端发控制命令，但是实际这个球机的物理地址事先被设置为1号，自然没法控制。

云台也是同样道理。

所以，在安装矩阵的视频线之前，请先确认:1 系统中有没有可以控制旋转的前端设备，比如一体化快球或可控云台，2 这些前端的物理地址有没有设置，有没有重复，如果设置了，各是多少。

3 这些前端的对应视频线是否接入了矩阵的对应输入端口。

如果以上问题均确认正确，那么，你在切出球机视频的同时一定是可以控制他的。

VideoBloX快速安装指南20191.1快速安装手册目标配置一套完整的CCTV系统：•固定摄像机•监视器•快速球机– Orbiter 或 Rapid球机•报警输入/输出板切换摄像机到监视器控制快速球机创建由报警输入引起的事件设备矩阵VideoBlox•配有CPU卡的矩阵箱（4U，8U或12U），视频输入模块和视频输出模块（带标题）•报警模块•用于控制球机的协议转化器 AVBPIT422 PIT•带操纵杆的键盘 AVBPCKZ配件•监视器（2）•固定摄像机（2）•快速球机（1）（Orbiter或Rapid球机）•24 V AC 电源配置电脑•有效串口第一步–连线摄像机1.)给摄像机上电，连接视频线到视频输入模块的输入1，2，3。

2.)确保球机的地址是#N，并且连接到视频输入模块的输入#N。

监视器1.) 给监视器上电，将监视器的输出连接到视频输出模块的输出#12.) 连接第二个监视器的输出到CPU 模块的视频输出口上。

第二个监视器的顶部中间将会显示[0]。

如果没有，检查机箱和监视器电源；重新连接CPU BNC 口的同轴电缆。

第二步–设置拨码开关S1S2S3S4第三步 – 诊断监视控制按钮1.) 在CPU 模块的前面板上有四个按钮。

在诊断模式的菜单显示下，可用它们进行选择控制。

2.) 右边最远的按钮（下标箭头）是页面顺序切换按钮。

3.) 右边第二个按钮（上标箭头）是页面倒序切换按钮。

通信页面1.) 用右按钮切换到第二页“Communications”2.) 在此可以查看各个端口的波特率第四步 – 连接配置电脑连接VideoBloX CPU 模块1.) 用9-针母头到9-母头的电缆连接配置电脑串口到CPU 模块的“RS232 Slave ”口（针到针）。

从背后看，左边第一个口为“RS232 Slave ”。

GUI 控制、编程PC 与矩阵连接：将厂家的原配DB9（公）线缆剪掉6、9脚的连线方可连接。

安装VideoBlox 配置软件将配置软件安装到配置电脑上。

视频矩阵说明书V2060 系列视频矩阵切换系统安装/操作手册V2060 系列矩阵切换系统功能强大,适用于所有安防/监控系统,其预安装功能保证了最高程度的可靠性,模块化结构易于安装、操作和扩展。

作为视频切换技术的巅峰之作,V2060 同时具有很高的性价比。

V2060 应用了最新的ARM9 微处理器和LSI 技术,可以提供自动化电子监控,甚至允许单个用户管理整个CCTV 系统,控制多达4096 路视频输入和512 路视频输出。

在自动电子监控环境下,用户可以预定义巡视和成组切换,并且在单独的监视器上分开执行。

为了最大限度地保证安全,可用视频环接模块将原始视频输出到DVR 或其他记录设备上。

基于Windows 的系统设置软件极大的简化了初始设置步骤和系统参数维护。

矩阵通过RS-232或UDP 协议与控制器或PC 通讯,多达512 个V2060 可以通过UDP 协议在单个视频网络系统内互联,提供定点摄像机的本地和远程控制,而每个摄像点都保持了所有的特性。

注意版权声明本手册内容(包括文字与图片的版权为Infinova 公司所有。

任何个人或法人实体,未经Infinova 公司的书面许可,不得以任何形式对其内容进行翻译、修改或改编。

违者将追究其法律责任。

Infinova 公司保留在事先不进行任何通知的情况下,对本手册的内容以及产品技术规格进行修改的权利,以便向用户提供最商标权声明Infinova®为Infinova 公司的注册商标,Infinova 公司拥有法定的商标权。

本安装手册中可能使用的其它商标及商标权属于其合法所有者拥有。

FCC 警示V2060 系列矩阵切换系统符合FCC 规则第15 章中的规定。

该设备的运行符合以下条件:设备的运行不会产生有害的干扰;设备的运行在一定程度上不受外部干扰,甚至是不良干扰的影响。

V2060 系列矩阵切换系统经过检测,完全符合FCC 规则第15 章中关于A 类电子设备的规定。
