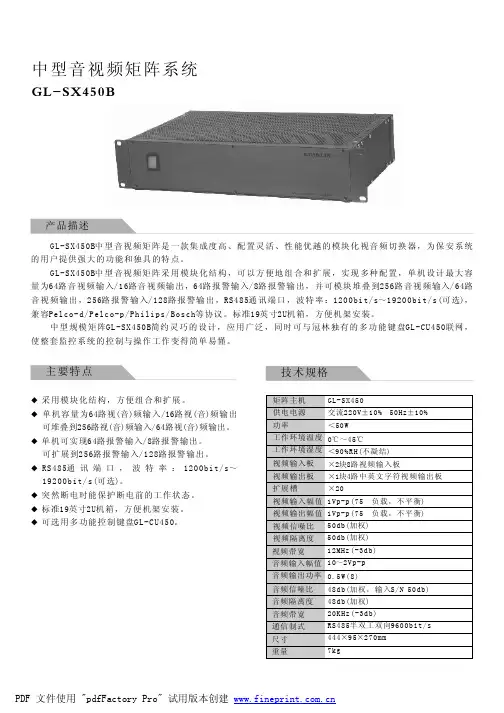

视频矩阵主机选择及安装

高清视频传输及高清编解码专业厂商高清视频网络矩阵产品说明书优点：任意输入口、输出口设置支持HDMI、DVI、VGA、音频切换功能支持HDMI、DVI、VGA混合切换支持HDCP （HDMI接口）支持最高分辨率1600*1200 1080P 60HZ支持菊花链连接网络远距离传输（六类网线150米）支持传输串口RS232数据应用软件操作，兼容性更好图型界面，操作容易直观预荐配置方案，一键调用网络布线施工，成本更低无线网络远程操作光纤连接远程管理可以由多用户控制切换整套系统成本低维护、检修方便容易功耗低，节能，稳定应用：视频会议系统、视频教学系统、大屏拼接系统、数字标牌系统、信息发布系统安防监控系统、电视墙显示、视频高清演示、军事演习系统、医院医疗系统电视台信号切换、交互式多媒体教室一、设备介绍1.高清视频网络矩阵高清视频网络矩阵是由一台高清视频网络矩阵交换机与应用软件组成，它需要与VGA、DVI、HDMI 编解码器配合使用组成一款高清视频网络矩阵切换系统。

由VGA、DVI、HDMI编码器对高清视频音频信号进行编码与压缩处理，输出标准的TCP/IP标准网络流，通过视频网络矩阵进行分配切换，输出网络流由VGA、DVI、HDMI解码器还出高清的视频与音频，由显示设备显示。

高清视频网络矩阵可以通过管理PC进行任意方式的切换与组合，它不同于其它视频矩阵，一台设备可灵活组成不同的输入与输出端口，因此，在实际工程中更加灵活方便。

由于采用了网络传输方式，因此具有了远距离传输功能，采用网络布线方式，为大型系统的组成带来更多方便。

由于具有传输功能，因此，更合适远距离信号的传输与切换，省掉了工程中远距离传输高清信号的烦恼。

它比传统的视频矩阵更加灵活方式，采用网络布线的方式，使现场施工更为简单。

由于采用混合视频信号的切换功能，用户就不用考虑采用什么接口的信号源与显示设备。

采用标准1U机箱结构，安装方便，配合前面板接线方式，符合标准的网络交换机安装方式。

HDMI矩阵操作手册安全操作指南为确保设备可靠使用及人员的安全，在安装，使用和维修时，请遵守以下事项：1．系统接地。

系统必须有完善的接地，否则，不仅造成讯号干扰，不稳定或机械损坏，而且还可能因漏电引起人身事故；请使用标准的三线电源插座，其地线接地电阻应小于1Ω。

2．禁止改变原设计。

禁止对本产品的机械和电器设计更改或增添任何部件。

否则。

本公司对由此所带来的后果不负责任。

3．请勿使用两芯插头，确保设备的输入电源为220V50Hz的交流电。

4．机器内有220V高压部件，请勿打开机壳，以免触电。

5．不要将机器置于过冷或过热的地方。

6．设备电源在工作时会发热，因此要确保工作环境的良好通风。

以免温度过高而损坏机器。

7．阴雨潮湿天气或长时间不用时，应关闭设备电源总闸。

一、产品简介…………………………………………..……………….1.关于HDMI系列矩阵切换器………..…….2.HDMI矩阵连接示意图………………二、矩阵系统的安装………..…………………….1、矩阵与控制电脑的连接……………………………….……….三、前面板功能键…………………………..………………..……….1、切换指令……………………………………..…………….2、UP、Down状态查询指令……………………..………….3、SAVE存储指令…………………………………………….4、RECALL调用指令…………………………………...…….5、CANCEL键…………………………………………..…….四、矩阵控制软件…………………….……….….五、R S232通讯协议…………………………………………………产品简介:1.1关于HDMI系列矩阵切换器HDMI数字视频矩阵切换器是为了将计算机数字视频信号进行重新分配和组合的矩阵交换设备，该设备可将多路HDMI数字视频输入信号切换到多路输出通道的任意通道上去。

可广泛用于所有需要进行HDMI信号分配和组合的场合，应用领域涉及军工、多媒体教学、电视电话会议、金融、科研、气象等领域。

矩阵键盘控制器
使用说明手册
按键功能说明
MON 选择监视器
CAM 选择摄像机
LAST 上一个图像
NEXT 下一个图像
CLEAR 清除键
系统登录
开机后键盘现实“PASSWORD”提示输入操作员密码，输入密码（原始密码：000000）然后按“小锁”键登录系统
矩阵操作
1、选择监视器（默认为1）
先在键盘上输入1，然后按MON键，此时，1号监视器为当前控制监视器
2、选择图像
先选择需要监视器显示的图像的编号（例如3），在键盘上输入相应的数字3，然后按CAM 键，此时1号监视器上将显示硬盘录像机上面的3号图像
备注
按NEXT键，则监视器画面显示后一个图像
按LAST键，则监视器画面显示前一个图像
在输入有错误的时候可以按CLEAR键来清楚已经输入的信息
高速球键盘控制器
使用说明手册
按键功能说明
ADDR 地址选择键：选择高速球地址
CLEAR 清除键
ENTER 确认键
ZOOM+ 变焦+键：镜头拉近键，镜头放大倍数增大，镜头缩小视野，放大监视目标ZOOM- 变焦-键：镜头拉远键，镜头放大倍数减小，镜头扩大视野，扩大监视范围
登录系统
默认密码为8888，按ENTER进入系统
选择高速球地址
先按ADDR键，然后在键盘上输入需要控制的高速球的地址编号（例如1），然后按ENTER 键确认，此时键盘就可以控制1号高速球
控制高速球
摇动摇杆控制球的上下左右移动
ZOOM+,ZOOM-控制镜头的拉近拉远。

江苏省盐城技师学院教案首页编号：YJQD-0507-07 版本：B/O 流水号：课题：视频监控系统的安装与调试教学目标、要求：1、认识视频监控系统的常用设备、说出系统的构成。

2、能够画出视频监控系统的系统结构、掌握相关设备的功能及描述系统的工作原理。

3、掌握视频监控系统设备连接端口的功能并画出系统接线图。

4、掌握系统设备的安装方法及设备参数的设置方法。

教学重点、难点：掌握系统设备的安装方法及设备参数的设置方法。

授课方法：讲授法、示范教学法、演示教学法教学参考及教具（含电教设备）：《楼宇智能化系统安装与调试》、《楼宇自动化实训考核装置》、多媒体课件等。

教学实施情况分析：复习提问：1、消防系统相关设备的功能和工作原理？2 、消防系统的安装方法及设备参数的设置方法有哪些？新课讲授一、认识视频监控系统视频监控系统由实时控制系统、监视系统及管理信息系统组成。

实时控制系统完成实时数据采集处理、存储、反馈的功能；监视系统完成对各个监控点的全天候的监视，能在多操作控制点上切换多路图像；管理信息系统完成各类所需信息的采集、接收、传输、加工、处理，视频监控系统发展了短短二十几年时间，从19 世代80年代模拟监控到火热数字监控再到方兴未艾网络视频监控，发生了翻天覆地变化。

在IP 技术逐步统一全球今天，我们有必要重新认识视频监控系统发展历史。

从技术角度出发，视频监控系统发展划分为第一代模拟视频监控系统(CCTV)，到第二代基于“ PC+多媒体卡”数字视频监控系统(DVR)，到第三代完全基于IP 网络视频监控系统(IPVS) 。

中国视频监控行业共经历了三个阶段，分别是模拟视频监控阶段、数字视频监控阶段、网络视频监控阶段。

中国视频监控市场正从模拟向数字化过渡，数字视频监控成为了市场的主流。

2004 年到2012年，数字监控在总体视频监控市场规模中所占的比例从35.7%增长到了56.7%。

与此同时，网络视频监控市场正在稳步增长，所占比例由2004年的7.4%增长到2012年的28.2%。

VideoBloX快速安装指南20191.1快速安装手册目标配置一套完整的CCTV系统：•固定摄像机•监视器•快速球机– Orbiter 或 Rapid球机•报警输入/输出板切换摄像机到监视器控制快速球机创建由报警输入引起的事件设备矩阵VideoBlox•配有CPU卡的矩阵箱（4U，8U或12U），视频输入模块和视频输出模块（带标题）•报警模块•用于控制球机的协议转化器 AVBPIT422 PIT•带操纵杆的键盘 AVBPCKZ配件•监视器（2）•固定摄像机（2）•快速球机（1）（Orbiter或Rapid球机）•24 V AC 电源配置电脑•有效串口第一步–连线摄像机1.)给摄像机上电，连接视频线到视频输入模块的输入1，2，3。

2.)确保球机的地址是#N，并且连接到视频输入模块的输入#N。

监视器1.) 给监视器上电，将监视器的输出连接到视频输出模块的输出#12.) 连接第二个监视器的输出到CPU 模块的视频输出口上。

第二个监视器的顶部中间将会显示[0]。

如果没有，检查机箱和监视器电源；重新连接CPU BNC 口的同轴电缆。

第二步–设置拨码开关S1S2S3S4第三步 – 诊断监视控制按钮1.) 在CPU 模块的前面板上有四个按钮。

在诊断模式的菜单显示下，可用它们进行选择控制。

2.) 右边最远的按钮（下标箭头）是页面顺序切换按钮。

3.) 右边第二个按钮（上标箭头）是页面倒序切换按钮。

通信页面1.) 用右按钮切换到第二页“Communications”2.) 在此可以查看各个端口的波特率第四步 – 连接配置电脑连接VideoBloX CPU 模块1.) 用9-针母头到9-母头的电缆连接配置电脑串口到CPU 模块的“RS232 Slave ”口（针到针）。

从背后看，左边第一个口为“RS232 Slave ”。

GUI 控制、编程PC 与矩阵连接：将厂家的原配DB9（公）线缆剪掉6、9脚的连线方可连接。

安装VideoBlox 配置软件将配置软件安装到配置电脑上。

以下给你发个矩阵说明书安装、连接、设置、通电、指示灯警告：全中文矩阵系统不能擅自拆离前面板，如用户拆离，擅自连线会影响通讯及程序。

安装要由有资格的服务人员进行，并应当遵守相应规定。

必须避免无关人员不当引起故障。

并且维护人员要预先考虑，避免由于掉落物，外来人员破坏，建筑物振动或它相似原因引起故障发生。

如果您在安装使用过程中遇到疑问和故障时，可向技术服务中心咨询。

一、安装全中文矩阵系统是按EIA标准设计3U机箱结构。

为便于通风和维修时的方便，安装时机箱的背面与墙的最小距离应不小于1米，并且全中文矩阵系统与任何其它设备之间应保持有0.5米的间距，安装人员应当确保有适当的气流流过机箱，以提供足够的通风条件。

二、连接系统中所有的连接器均设置在各机箱的后面板上。

为保证全部连接的正常完成，应在系统中所有设备都未通电时进行。

后面板连接如下图：2.1视/音频输出的连接视频输出插座设置在机箱的后面板，即标有数字（CON1-20）的那些DB15连接器，插上视频排线（带8个BNC插头）的BNC插头，其上都标清了输出序号，可接监视器、录像机（VCR）或其他具有75Ω输入阻抗的视频设备。

如果视频输出需要环接多个设备，则可经使用系统的环接输出口进行。

连接如图：2.2视/音频输入的连接视频输入连接是指将外部的视频信号接至，即标有数字（CON1-20）的那些DB15连接器，插上视频排线（带8个BNC插头）的BNC插头，其上都标清了输入序号。

对于全中文矩阵系统，各视频输入均接有75Ω电阻。

最好使用较高档的视频电缆，并且应遵循制造厂推荐的直接传送信号的最大距离。

注意：当传送距离超过300米时，最好应选用视频放大器对图像进行补偿。

视频输入的连接（全中文矩阵系统）对全中文矩阵系统，各视频输入未接有75Ω电阻，如果摄像机输入信号不环接到其他外接的75Ω终端设备，则全中文矩阵系统机箱相应的环接口必须有75Ω输入电阻，否则会造成图像信号过强、发白、字符抖动等现象。

松下WJ-SX650矩阵系统简易操作及设置说明一、矩阵键盘操作1、用户名（ID）：955，密码：955；2、摄像机选择：输入摄像机路数，按CAM键；3、监视器选择：输入监视器输出编号，按MON键；4、球机控制：使用摇杆；5、当某通道发生报警时，报警输入动作，此时矩阵的图像切换至对应的通道。

报警复位：按住键盘上SHIFT按钮的同时按下ALM RESET/ALM ALL RESET键。

二、多媒体软件操作1、登录界面：①双击主程序的图标后，进入登录界面，如下图所示：②安装完成后，有一个默认的系统管理员用户，用户名为“admin”，密码为“sx850”。

在第一次成功进入主程序后，请尽快在配置程序中修改系统管理员的密码。

③在对话框中输入用户名和密码后，点击“确定”按钮，如果用户名和密码都正确，就会进入本系统。

点击“取消”按钮后，退出登录，本系统不再运行。

④由于系统需要在1024*768的分辨率下进行操作，如果分辨率过低，会弹出提示。

请用户修改分辨率后重新登录。

2、主程序界面登录成功后，进入主程序画面，如下图所示。

3、监控程序主界面①在主程序界面单击执行画面按钮进入监控程序主界面，如下图所示。

②在这里，不同的用户登录，根据用户所对应的权限不同，他所能进行的操作是不同的。

比如用户没有浏览地图的权限，地图栏和地图画面都将不显示图像。

③在窗口的右上方，有两个显示框，分别用来显示当前控制的监视器ID和当前控制的摄像机ID。

监视器显示框前面的指示灯如果变蓝，表示当前监视器可以锁定，监视器显示框后面的指示灯如果变红，表示当前要控制的监视器处于Busy状态。

摄像机显示框后面的指示灯如果变红，表示该摄像机处于Busy 状态。

关于这部分将在监视器摄像机切换中进行详细介绍。

④显示框的左边，地图列表，列出了所有的地图名称，点击列表中的一项，在左边的地图显示框中就会显示出所对应的地图。

⑤左边的地图是在地图编辑器中绘制，并经过配置程序进行过相关设置的图像。
