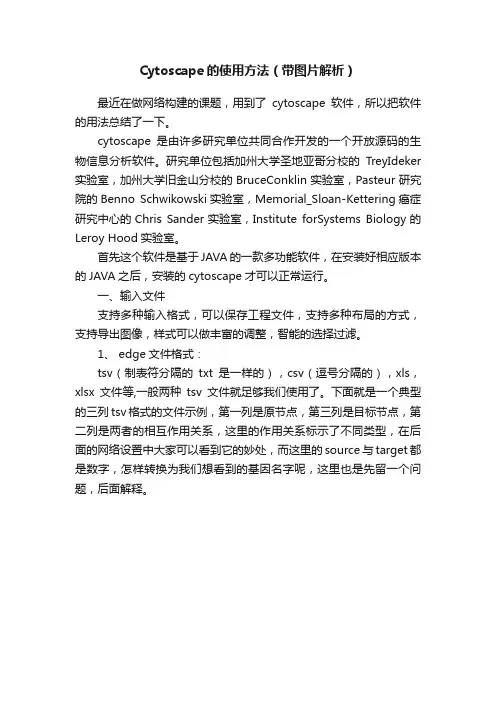

cytoscape使用说明

cytoscape用法
Cytoscape是一款常用的网络可视化工具，可以用于展示和分析复杂网络数据。

以下是Cytoscape的一些常见用法：
1.导入网络数据：Cytoscape支持导入多种格式的网络数据，包括sif、
csv、txt、xml、json等。

可以通过菜单栏中的File菜单或者Plugins 菜单导入数据。

2.创建网络：如果还没有现成的网络数据，可以使用Cytoscape的
图形界面创建一个新的网络。

在菜单栏中选择New菜单，可以创建一个空的或者基于现有网络的网络。

3.编辑网络：通过Cytoscape的图形界面，可以对网络进行编辑，
包括添加/删除节点、添加/删除边、修改节点/边的属性等。

可以通过菜单栏中的Edit菜单进行编辑。

4.可视化网络：Cytoscape提供了多种可视化网络的方式，包括布局、
颜色、形状、大小等。

可以通过菜单栏中的View菜单进行可视化设置。

5.分析网络：Cytoscape提供了多种网络分析工具，包括网络拓扑分
析、社区发现、网络中心度等。

可以通过菜单栏中的Analyze菜单进行分析。

6.插件管理：Cytoscape支持通过插件扩展其功能，可以通过Plugins
菜单安装和管理插件。

总之，Cytoscape是一款功能强大的网络可视化工具，可以用于展示
和分析复杂网络数据，支持多种数据格式导入、可视化设置、网络分析和插件扩展等功能。

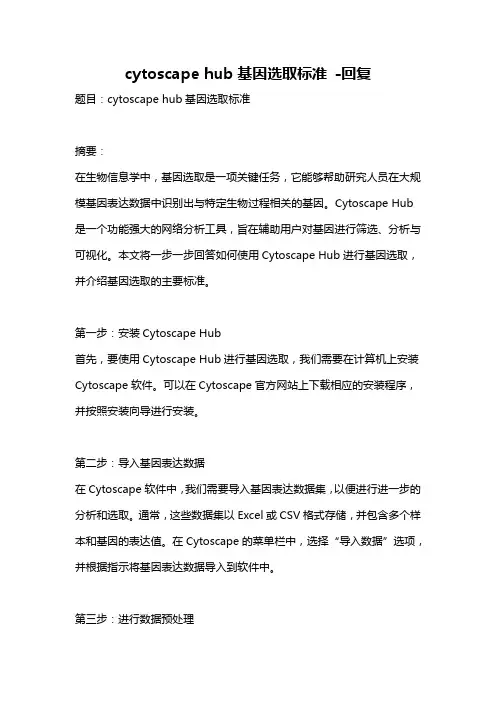

cytoscape hub基因选取标准-回复题目：cytoscape hub基因选取标准摘要：在生物信息学中，基因选取是一项关键任务，它能够帮助研究人员在大规模基因表达数据中识别出与特定生物过程相关的基因。

Cytoscape Hub 是一个功能强大的网络分析工具，旨在辅助用户对基因进行筛选、分析与可视化。

本文将一步一步回答如何使用Cytoscape Hub进行基因选取，并介绍基因选取的主要标准。

第一步：安装Cytoscape Hub首先，要使用Cytoscape Hub进行基因选取，我们需要在计算机上安装Cytoscape软件。

可以在Cytoscape官方网站上下载相应的安装程序，并按照安装向导进行安装。

第二步：导入基因表达数据在Cytoscape软件中，我们需要导入基因表达数据集，以便进行进一步的分析和选取。

通常，这些数据集以Excel或CSV格式存储，并包含多个样本和基因的表达值。

在Cytoscape的菜单栏中，选择“导入数据”选项，并根据指示将基因表达数据导入到软件中。

第三步：进行数据预处理在进行基因选取之前，我们需要对导入的基因表达数据进行一些预处理步骤。

这包括数据的标准化、缺失值的处理和离群值的去除。

Cytoscape Hub 提供了一系列的插件和工具来帮助用户进行数据预处理，如“DataImporter”、“Missing Value Imputation”和“OutliersHandling”。

第四步：进行差异表达基因分析差异表达基因分析是基因选取的一个重要步骤，它能够帮助我们识别在不同条件下表达显著变化的基因。

Cytoscape Hub提供了多个插件来进行差异表达基因分析，其中最常用的是“edgeR”和“DESeq2”。

这些插件基于统计方法，能够对基因进行差异表达分析，并生成差异表达基因列表。

第五步：基于生物学意义进行基因筛选确定差异表达基因后，我们可以利用生物学意义进行进一步的基因筛选。

Cytoscape Quick Start1.安装JDK1.632位下载地址：/webapps/download/AutoDL?BundleId=8338364位下载地址：/webapps/download/AutoDL?BundleId=833852.安装Cytoscape2.8.3下载下址：/download.html3.打开Cytoscape 软件，根据菜单导入*.ppi.txt 文件数据：File —> Import —> import network from table（Text/MS Excel）会弹出导入文件的对话框，在对话框中做设置如下：（1）Input file: 选择文件路径（2）Source interaction: column 1（3）Target interaction: column 2（4）Preview: 单击 column 3，此列会变绿，说明此列已可用（5）单击 Import4. 根据菜单调整网络打开互作数据后，点击如下菜单，调整过程如下（可根据自己的爱好或要表达的信息来调整网络）：1）view ——> Show Graphics Details ####将基因的名字显示在节点上2）Layout ——> Cytoscape Layouts —> Force-Directed Layout —> unweighted3）Plugins ——> Network Analysis —> Analyze Network，弹出如下窗口：4）如图所选，Treat the network as undirected —> OK ，会弹出如下窗口：5）如上图，点击 Visualize Parameters（用户也可了解网络的其他属性，如Node Degree Distribution 等，具体信息和意义可以参考cytoscape 的在线帮助或联机帮助），弹出如下图：（1）Map node size to: degree（2）Map node color to: Clustering Coefficient（3）Map edge size to: column 35. 结果说明互作网络中节点(node)的大小与此节点的度(degree)成正比，即与此节点相连的边越多，它的度越大，节点也就越大。

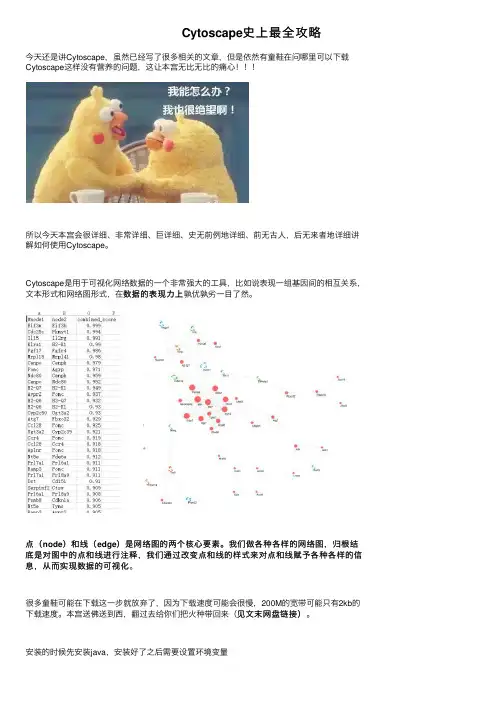

Cytoscape史上最全攻略今天还是讲Cytoscape，虽然已经写了很多相关的⽂章，但是依然有童鞋在问哪⾥可以下载Cytoscape这样没有营养的问题，这让本宫⽆⽐⽆⽐的痛⼼！！！所以今天本宫会很详细、⾮常详细、巨详细、史⽆前例地详细、前⽆古⼈，后⽆来者地详细讲解如何使⽤Cytoscape。

Cytoscape是⽤于可视化⽹络数据的⼀个⾮常强⼤的⼯具，⽐如说表现⼀组基因间的相互关系，数据的表现⼒上孰优孰劣⼀⽬了然。

⽂本形式和⽹络图形式，在数据的表现⼒上点（node）和线（edge）是⽹络图的两个核⼼要素。

我们做各种各样的⽹络图，归根结是⽹络图的两个核⼼要素。

我们做各种各样的⽹络图，归根结底是对图中的点和线进⾏注释，我们通过改变点和线的样式来对点和线赋予各种各样的信息，从⽽实现数据的可视化。

息，从⽽实现数据的可视化很多童鞋可能在下载这⼀步就放弃了，因为下载速度可能会很慢，200M的宽带可能只有2kb的见⽂末⽹盘链接）。

下载速度。

本宫送佛送到西，翻过去给你们把⽕种带回来（见⽂末⽹盘链接）安装的时候先安装java，安装好了之后需要设置环境变量在环境变量中，要修改两个地⽅，⼀个是添加JAVA_HOME。

选择“新建”，变量名填上JAVA_HOME，变量值填上C:\Program Files\Java\jdk1.8.0_151，在java的安装过程中，默认⼀直下⼀步安装，所以装在C盘，如果你在安装过程中改了，那可能是D盘或者E盘，那么变量值要做相应的更改。

还要修改⼀个地⽅，就是Path，添加JAVA的变量值到Path中，选择Path，然后点“编辑”，在最后⾯添加如下语句;%JAVA_HOME%\bin;打开命令提⽰符cmd，输⼊java -version，如果能正常显⽰，那表明装好了，你就可以装Cytoscape了虽然⽹盘⾥的是最新版本3.60，但是不知道重新安装需不需要重新下载插件什么的，时间所如果⼤家在使⽤过程中发现什么差别，请在迫，今天给⼤家所做的演⽰都是基于3.42版本，如果⼤家在使⽤过程中发现什么差别，请在⽂末留⾔。

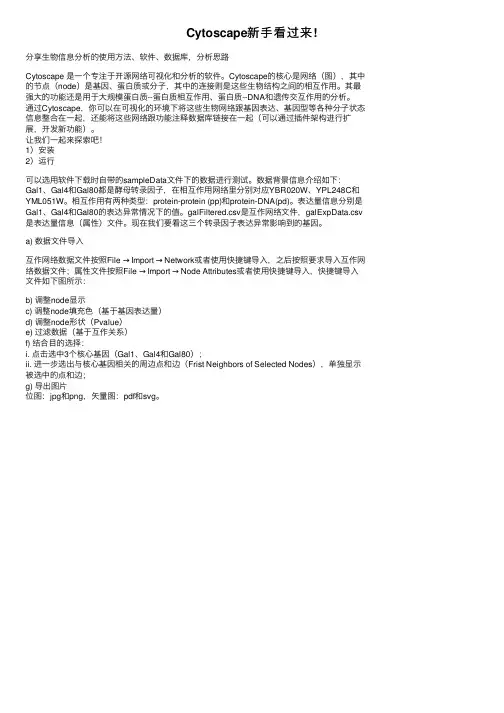

Cytoscape新⼿看过来!分享⽣物信息分析的使⽤⽅法、软件、数据库，分析思路Cytoscape 是⼀个专注于开源⽹络可视化和分析的软件。

Cytoscape的核⼼是⽹络（图），其中的节点（node）是基因、蛋⽩质或分⼦，其中的连接则是这些⽣物结构之间的相互作⽤。

其最强⼤的功能还是⽤于⼤规模蛋⽩质--蛋⽩质相互作⽤、蛋⽩质--DNA和遗传交互作⽤的分析。

通过Cytoscape，你可以在可视化的环境下将这些⽣物⽹络跟基因表达、基因型等各种分⼦状态信息整合在⼀起，还能将这些⽹络跟功能注释数据库链接在⼀起（可以通过插件架构进⾏扩展，开发新功能）。

让我们⼀起来探索吧！1）安装2）运⾏可以选⽤软件下载时⾃带的sampleData⽂件下的数据进⾏测试。

数据背景信息介绍如下：Gal1、Gal4和Gal80都是酵母转录因⼦，在相互作⽤⽹络⾥分别对应YBR020W、YPL248C和YML051W。

相互作⽤有两种类型：protein-protein (pp)和protein-DNA(pd)。

表达量信息分别是Gal1、Gal4和Gal80的表达异常情况下的值。

galFiltered.csv是互作⽹络⽂件，galExpData.csv 是表达量信息（属性）⽂件。

现在我们要看这三个转录因⼦表达异常影响到的基因。

a) 数据⽂件导⼊互作⽹络数据⽂件按照File → Import → Network或者使⽤快捷键导⼊，之后按照要求导⼊互作⽹络数据⽂件；属性⽂件按照File → Import → Node Attributes或者使⽤快捷键导⼊，快捷键导⼊⽂件如下图所⽰：b) 调整node显⽰c) 调整node填充⾊（基于基因表达量）d) 调整node形状（Pvalue）e) 过滤数据（基于互作关系）f) 结合⽬的选择：i. 点击选中3个核⼼基因（Gal1、Gal4和Gal80）；ii. 进⼀步选出与核⼼基因相关的周边点和边（Frist Neighbors of Selected Nodes），单独显⽰被选中的点和边；g) 导出图⽚位图：jpg和png，⽮量图：pdf和svg。

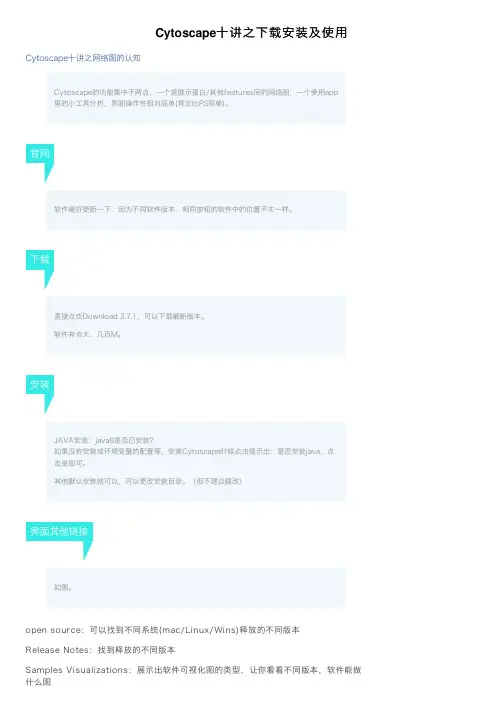

Cytoscape⼗讲之下载安装及使⽤Cytoscape⼗讲之⽹络图的认知Cytoscape的功能集中于两点，⼀个是展⽰蛋⽩/其他features间的⽹络图，⼀个使⽤app⾥的⼩⼯具分析，界⾯操作性相对简单(肯定⽐PS简单)。

软件最好更新⼀下，因为不同软件版本，相同按钮的软件中的位置不太⼀样。

直接点击Download 3.7.1，可以下载最新版本。

软件有点⼤，⼏百M。

JAVA安装：java8是否已安装？如果没有安装或环境变量的配置等，安装Cytoscape时候点击提⽰出：是否安装java，点击是即可。

其他默认安装就可以，可以更改安装⽬录。

（但不建议瞎改）如图。

open source：可以找到不同系统(mac/Linux/Wins)释放的不同版本Release Notes：找到释放的不同版本Samples Visualizations：展⽰出软件可视化图的类型，让你看看不同版本，软件能做什么图cytoscape-tutorials：重点！Cytoscape manual：可以查看Cytoscape的⽹页端学习⼿册Cytoscape YouTube channel：你们可以试试能不能打开Documentation for users：可以获得更多学习材料，如3.x PDF Version：本地下载帮助⼿册，⽬前3.6版本的⼿册249页（⾃学）其他软件内启动Cytoscape等Cytoscape 的核⼼是⽹络，简单的⽹络图包括节点（node）和线/边/连接（edge）。

全部适⽤于点/线的参数，我们可以称之为默认参数。

根据某些属性调节的参数带来的渐变或者离散的变化（这个属性，你可以在⽂件中⾃⼰添加⼀列）。

选中某些/个/条调节后适⽤的变化，如特定⼀条线型需要设置为波浪线。

节点：就是线线焦点 形状：圆型、正⽅形等 填充：Fill color ⾼度：Height 宽度：Width边界：节点周围是否再涂边，⽐如⼀个圆，如果边界线全是灰⾊实线，现可调整为不同粗细线，不同颜⾊线，不同形状线条的属性。

C y t o s c a p e软件画图说明-CAL-FENGHAI.-(YICAI)-Company One1Cytoscape软件画图说明1、画图前，先准备两个输入文件。

2、打开cytoscape软件，导入数据。

导入文件点击File ----Import ----Network点击ok得到原始图形节点1，文件中第一列节点2，文件中第2列连接类型，文件中第3列点击layout ----Apply Preferred Out 改变图形排列方式此处可以用鼠标在画布中拖动图形到合适的位置。

改变画布背景。

点击左侧Contro Panel ----Style---network ---Backgroud paint设置节点之间连线的宽度和颜色Contro Panel ----Style---Edge颜色宽度导入个文件点击File ----Import ----Table设置节点图形属性Contro Panel ----Style---Node1、node大小通过设置Height和Width来控制大小2、Node性状通过设置Shape来控制3、Node填充色通过设置Fill Color来控制4、Node标签的设置点击Properties -- Label Position点击Label Position来设置标签位置。

这里是一个示范操作，要细致调整标签位置还是要设置Column和Mapping Type两个参数。

设置完成之后图形调节节点之间的距离点击layout ----Scale鼠标拖动最后，画图导出成pdf文件点击File ----Export----Network View as Graphics11。

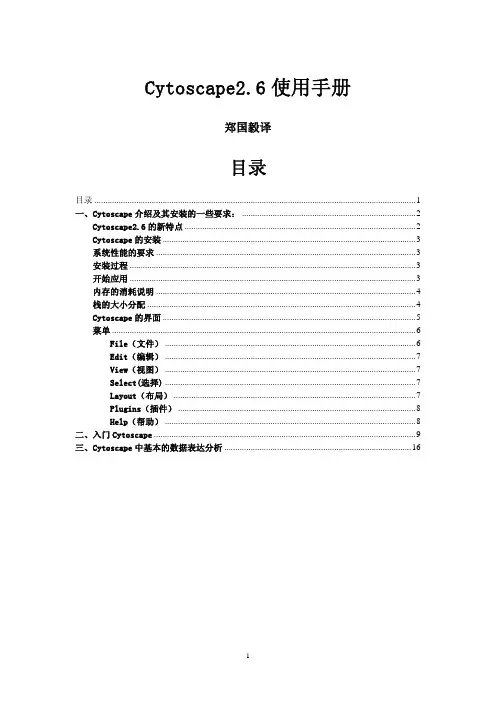

Cytoscape2.6使用手册郑国毅译目录目录 (1)一、Cytoscape介绍及其安装的一些要求： (2)Cytoscape2.6的新特点 (2)Cytoscape的安装 (3)系统性能的要求 (3)安装过程 (3)开始应用 (3)内存的消耗说明 (4)栈的大小分配 (4)Cytoscape的界面 (5)菜单 (6)File（文件） (6)Edit（编辑） (7)View（视图） (7)Select(选择) (7)Layout（布局） (7)Plugins（插件） (8)Help（帮助） (8)二、入门Cytoscape (9)三、Cytoscape中基本的数据表达分析 (16)一、Cytoscape介绍及其安装的一些要求：Cytoscape是一个专注于开源网络可视化和分析的软件。

它的核心是提供基础的功能布局和查询网络，并依据基本的数据的结合成可视化网络。

它可以通过插件扩展的，为了适应快速发展的附加的计算分析和和其他功能。

他最先用于生物学，为了整合分子间相互作用的网络（高复杂的，和其他的分子状态信息）。

虽然适应任何分子系统的结构和相互关系。

他是非常强大的，在于联合大的数据库（蛋白质，DNA，和对人类和生物日益重要的遗传）。

Cytoscape允许可视化的网络与文件，显型，其它分子状态信息，和链接网络到功能注释。

Cytoscape的重要组织方式是网络，因子，蛋白质和分子用点表示，两点间的交互关系用链接也就是边Cytoscape的发展Cytoscape软件是由以下的机构联合完成的：Institute for Systems Biology (Leroy Hood lab), theUniversity of California San Diego (Trey Ideker lab), Memorial Sloan-Kettering Cancer Center (ChrisSander lab), the Institut Pasteur (Benno Schwikowski lab), Agilent Technologies (Annette Adler lab) andthe University of California, San Francisco (Bruce Conklin lab).可以访问 得知详细情况许可Cytoscape是受the GNU LGPL (Lesser General Public License)保护的。

Tutorial:Basic Expression Analysis in Cytoscape-HumanSlideshow Basic Expression Analysis in Cytoscape (30 min)Handout Basic_Expression_Analysis_in_Cytoscape-Human.pdf (11 pages)Tutorial Curators Kristina Hanspers, Alex Pico, Mike SmootContents[hide]∙ 1 Loading Network∙ 2 Loading expression data∙ 3 Visualizing Expression Datao 3.1 Set the node coloro 3.2 Set the default node coloro 3.3 Set the node shapeo 3.4 Set the node border∙ 4 Data analysis featureso 4.1 Filter Nodeso 4.2 Search for a nodeo 4.3 Exploring NodesCytoscape is an open source software platform for integrating, visualizing,and analyzing measurement data in the context of networks. This tutorial will introduce you to:▪Combining data from two different sources: experimental data in the form of microarrray expression data and network data in the form of interaction data.▪Visualizing networks using expression data.▪Filtering networks based on expression data.Loading Network▪Start Cytoscape and load the network File:HumanInteractome subset.sif.▪Apply the force-directed layout to organize the layout of the nodes. Select the "Layout->Cytoscape Layouts->Force-Directed Layout" menu.▪The network should now look similar to this:Loading expression data▪Download File:Pellegrini et al Data.txt.zip expression data and unzip it.▪Using your favorite text editor, open the file Pellegrini_et_al_Data.txt. The first few lines of the file are as follows:Gene Symbol Entrez id Probeset CREB kd control p value fold change Sign CREB bindingA2M 2 217757_at 42.24 57.450.4 1.5 yesA2ML1 144568 1553505_at 67.95 206.470.11 0.58A2ML1 144568 1564307_a_at 160.05 183.440.81 0.95You should note the following information about the file:1. The first line consists of labels.2. All columns are separated by a single tab character.3. The first column contains node names, and must match the names of the nodes in yournetwork exactly!4. The second column contains Entrez Gene IDs.5. The third column contains Affymetrix probe set IDs. This column is optional, and the data isnot currently used by Cytoscape, but this column may be useful for analysis in othermicroarray analysis tools.6. The remaining columns contain experimental data; average expression for experimentaland control groups, p value and fold change for the comparison, and data on whether ornot the gene binds CREB. See the manuscript for details on the data generation. NOTE: The expression data used in this example has been pre-processed to work with the interaction network used. The data is a composite of data files from Pellegrini et al, BMC Cancer, 2008.▪Under the File menu, select Import → Attribute from Table (Text/MS Excel).▪Click "Node" for the type of attribute to import.▪Select the file Pellegrini_et_al_Data.txt.▪Click the "Text File Import Options" check box.▪Make sure the "Tab" check box in the "Delimiter" section is selected and that no other check box under "Delimiter" is selected. The preview should indicate that it is importing multiplecolumns of data.▪Click the "Transfer first line as attribute names" check box in the "Attribute Names" section. The preview should now show be using the first row of the input file as column names and the import window should look like the image below.▪Click the "Import" button to import the attribute data.Now we will use the Node Attribute Browser to browse through the expression data, as follows. ▪Select a node on the Cytoscape canvas by clicking on it.▪In the Node Attribute Browser, click the Select Attributes button , and select the attributes "fold change" and "p value" by left-clicking on them. Right-click to close the menu. ▪Under the Node Attribute Browser, you should see your node listed with their expression values, as shown.Visualizing Expression DataProbably the most common use of expression data in Cytoscape is to set the visual attributes of the nodes in a network according to expression data. This creates a powerful visualization, portraying functional relation and experimental response at the same time. Here, we will walk through the steps for doing this.Set the node color▪Double-Click the Node Color row in the Visual Mapping Browser in the Unused Visual Properties Section.▪This action will move Node Color to the top of the Visual Mapping Browser.▪Click the "Please select a value!" cell in the Node Color section.▪This will produce a drop-down menu of available attribute names. Select "fold change".▪Click the "Please select a mapping" cell in the Node Color section.▪This will produce a drop-down menu of available mapping types. Select "Continuous Mapping". ▪This action will produce a basic black to white color gradient.▪Click on the color gradient to change the colors. This will pop-up a gradient editing dialog.▪Drag the left-most, red handle along the top of the gradient. Drag it to an Attribute Value of approx. -1.2▪Drag the white handle to approx 0.5. You can type the Attribute Value in the Handle Settings section to be more precise.▪You can also change the color of each handle by double-clicking or using the Node Color selector button in the Handle Settings section.▪This should produce a Red-White-Green Color gradient like the image below, with min and max extremes colored black and blue, respectively.▪Click 'OK' to save the gradient adjustment dialog and verify that the nodes in the network reflect the new coloring scheme.Set the default node colorNote that the default node color of pink falls within this spectrum. A useful trick is to choose a color outside this spectrum to distinguish nodes with no defined expression value and those with slight repression.▪Click the Defaults network icon in the VizMapper panel.▪Click the Node Color entry and choose a dark gray color.▪Zoom out on the network view to verify that a few nodes have been colored gray.Set the node shapeWe imported both a fold change value and a p value for the comparison between CREB kd and control cells. We can use the p values to change the shape of the nodes so that measurements we have confidence in appear as squares while potentially bad measurements appear as circles.▪Double-Click the Node Shape row in the Visual Mapping Browser in the Unused Visual Properties Section.▪This action will move Node Shape to the top of the Visual Mapping Browser.▪Click the "Please select a value!" cell in the Node Shape section.▪This will produce a drop-down menu of available attribute names. Select "p value".▪Click the "Please select a mapping" cell in the Node Shape section.▪This will produce a drop-down menu of available mapping types. Select "Continuous Mapping". ▪This will create an empty icon in the "Graphical View" row of the Node Shape section. Click on this icon.▪This action will pop-up a continuous shape selection dialog.▪Click the Add button.▪This action will split the range of values with a slider down the middle with a node shape icon to either side of the slider.▪Double-Click on the left node icon (a circle).▪This will pop-up a node shape selection dialog.▪Choose the Rectangle shape and click the Apply button.▪The continuous shape selection dialog should now show both a square and a circle node shape icon.▪Click on the black triangle and move the slider to the left, to slightly lower that 0.05, our threshold for significance.▪Close the continuous shape selection dialog and verify that some nodes have a square shape and some nodes have a circular shape.Set the node borderWe can use the node border color and style to reflect whether a node has been found to be significantly bound by CREB (ref). This data is already available in the dataset as an attribute.▪Double-Click the Node Border Color row in the Visual Mapping Browser in the Unused Visual Properties Section.▪This action will move Node Border Color to the top of the Visual Mapping Browser.▪Click the "Please select a value!" cell in the Node Border Color section.▪This will produce a drop-down menu of available attribute names. Select "Sign CREB binding". ▪This will produce a drop-down menu of available mapping types. Select "Discrete Mapping". ▪This will create a new row for the value "yes", which is the only value available for this attribute.Click on the empty cell to the right of "yes", and then click on the square icon that appears.▪ A color chooser will appear. Pick a color that will stand out against the color scheme, for example a bright yellow. The relevant nodes in the network will be outlined in yellow.Next, we want to also change the border thickness, since the thin yellow border can be hard to see.▪Double-Click the Node Line Width row in the Visual Mapping Browser in the Unused Visual Properties Section.▪This action will move Node Line Width to the top of the Visual Mapping Browser.▪Click the "Please select a value!" cell in the Node Line Width section.▪This will produce a drop-down menu of available attribute names. Select "Sign CREB binding". ▪This will produce a drop-down menu of available mapping types. Select "Discrete Mapping". ▪This will create a new row for the value "yes", which is the only value available for this attribute.The default node border width of 1.5 will be selected to the right of "yes".▪Click in the box specifying the width and type 5.▪Zooming in to part of the network, it now looks like this:Data analysis featuresThis section presents a few examples of features in Cytoscape that can be used to further analyze the network and associated data.First, here is some background on your data. The data is from an experiment in a human myeloid leukemia cell line. The cAMP Response Element Binding Protein, CREB, was knocked down by shRNA and the expression profile of knockdown cells was compared to that of control cells from the same cell line. See Pellegrini et al.Filter NodesIt is possible to filter any network in Cytoscape based on either node or edge attributes. Here, we filter the network based on high and low fold change between the two groups.▪Click the Filters tab in the Control Panel.▪Click the Attribute/Filter chooser in the Filter Definition and choose "node.fold change".▪Click the Add button in the Filter Definition section to add the selected attribute to the filter. ▪This action will create a slider for the fold change in the filter.▪Double-click on the slider to select cutoffs. Set the low bound to 2 and click OK.▪Now, expand the selection to first neighbors of selected nodes byclicking Select→Nodes→First Neighbors of Selected Nodes.▪Create a new network by clicking New→Network→From Selected Nodes, All Edges.▪Apply a force-directed layout to the new network by selecting Layout → Cytoscape Layouts → Force-Directed Layout.▪Navigate to the Network tab in the Control Panel. Rename the new network by right-clicking on it and selecting Edit Network Title. Type in "upregulated".▪The new network should now look like this:▪Repeat the Filter for down-regulated genes with fold change under 0.5. Name the second subnetwork "downregulated".▪The "downregulated" network should look like this:Search for a nodeWe will now search for the CREB1 (CREB) node in the network.▪In the toolbar, to the right of the Search box, click the icon for Configure search options'.▪In the dialog that opens, select the radio button for Nodes and make sure Unique Identifier is selected in the drop-down. Click Apply.▪In the search field, type in "CREB". In the list of hits that is generated, you will see that there is one node named CREB1, which is an alias name for the CREB transcription factor. Select this node from the list and click Enter.▪The CREB node will be highlighted in the network.▪To make it easier to explore the interactions immediately surrounding CREB, we can create a network based on the first degree neighbors of CREB by clicking Select → Nodes → First Neighbors of Selected Nodes.▪ A set of nodes should now be highlighted. Click File → New → Network → From Selected Nodes, All Edges. A new network will be produced.▪Clean up the network by applying a force-directed layout.▪The network should now look like this:▪By examining the network, we can see that CREB interacts with both up- and down-regulated nodes. CREB is known to act both as a transcriptional repressor and transcriptional activator. If you search for CREB in the two subnetworks representing all up- and down-regulated nodes respectively, you will see that CREB is present in both networks.Exploring Nodes▪In the "HumanInteractome_subset" network, right click on the node CREB1.▪Select the menu LinkOut → Entrez → Gene.▪This action will pop-up a browser window and search the Entrez Gene database for CREB.。

Cytoscape软件画图说明1、画图前，先准备两个输入文件。

2、打开cytoscape软件，导入数据。

导入edge.txt文件点击File ----Import ----Network点击ok得到原始图形节点1，文件中第一列节点2，文件中第2列连接类型，文件中第3列点击layout ----Apply Preferred Out 改变图形排列方式此处可以用鼠标在画布中拖动图形到合适的位置。

改变画布背景。

点击左侧Contro Panel ----Style---network ---Backgroud paint设置节点之间连线的宽度和颜色Contro Panel ----Style---Edge颜色宽度导入node.txt个文件点击File ----Import ----Table设置节点图形属性Contro Panel ----Style---Node1、node大小通过设置Height和Width来控制大小2、Node性状通过设置Shape来控制3、Node填充色通过设置Fill Color来控制4、Node标签的设置点击Properties -- Label Position点击Label Position来设置标签位置。

这里是一个示操作，要细致调整标签位置还是要设置Column和Mapping Type两个参数。

设置完成之后图形调节节点之间的距离点击layout ----Scale鼠标拖动最后，画图导出成pdf文件点击File ----Export----Network View as Graphics。

Cytoscape软件画图说明
1、画图前,先准备两个输入文件。

2、打开cytoscape软件,导入数据。

导入edge、txt文件
点击----Network
点击ok得到原始图形节点1,文件中第
一列
节点2,文件中
第2列
连接类型,文件
中第3列
点击layout ----Apply Preferred Out 改变图形排列方式
此处可以用鼠标在画布中拖动图形到合适得位置。

改变画布背景。

点击左侧Contro Panel ----Style---network ---Backgroud paint
设置节点之间连线得宽度与颜色Contro Panel ----Style---Edge
导入node、txt个文件点击----Table 宽度颜色
设置节点图形属性
Contro Panel ----Style---Node
1、node大小
通过设置Height与Width来控制大小
2、Node性状
通过设置Shape来控制
3、Node填充色
通过设置Fill Color来控制
4、Node标签得设置
点击Properties -- Label Position
点击Label Position来设置标签位置。

这里就是一个示范操作,要细致调整标签位置还就是要设置Column与Mapping Type两个参数。

设置完成之后图形
调节节点之间得距离
点击layout ----Scale
最后,
画图导出成pdf文件
点击View as Graphics
鼠标拖动。

一网打尽：cytoscape目录简介1、cytoscape简介2、cytoscape使用举例3、图形美化4、子网提取5、String-蛋白质相互作用数据库建议阅读时间：20分钟。

一、Cytoscape——简介Cytoscape 是一个专注于开源网络可视化和分析的软件。

它的核心是提供基础的功能布局和查询网络，并依据基本的数据的结合成可视化网络。

Cytoscape 源自系统生物学，用于将生物分子交互网络与高通量基因表达数据和其他的分子状态信息整合在一起，其最强大的功能还是用于大规模蛋白质-蛋白质相互作用、蛋白质-DNA和遗传交互作用的分析。

通过Cytoscape，可以在可视化的环境下将这些生物网络跟基因表达、基因型等各种分子状态信息整合在一起，还能将这些网络跟功能注释数据库链接在一起。

Cytoscape 的核心是网络，简单的网络图包括节点（node）和边（edge），每个节点可以是基因、miNRA或蛋白质等等；节点与节点之间的连接 (edge) 代表着这些节点之间的相互作用，包括蛋白与蛋白相互作用（pp），DNA与蛋白相互作用（pd）等。

注：Cytoscape安装前需安装Java主页面注：版本为cytoscape_3.5.1主窗口有以下几个成分组成：菜单栏工具栏网络处理面板网络主视图窗口属性浏览板块（展示选择的点或边的属性和能够修改属性值）1.菜单栏：File菜单：open（打开一个Cytoscape文件）；New（建立一个新的网络，空的或已经存在的网络）；Import（导入网络数据和属性）；Export（输出数据和图）等Eidt菜单：Undo（撤销）；Redo（重做）；create/destory view (创建/撤销视图)等View菜单：Hide/Show Control Panel(打开或隐藏网络处理板块)；Show Results Panel(网络浏览)等Select菜单：不同点和边选择选项；过滤器等Layout菜单：安排可视化网络，Plugins菜单：管理插件（install/update/delete）和添加已经安装的插件注：把需要的插件从网络上下载，并复制到系统盘的Cytoscape 程序下的Plugins下就可以使用了。

Cytoscape中文教程（1）写在前面：•对于我们大多数来说，用图形或图表更比数据本身更能说明问题，更容易让人理解，并且可以赏心悦目。

细胞内部，大量的分子时刻都在发生着变化或相互作用。

对于我们来说，了解这种相互作用是非常重要的。

但就像中国地图，如果抽象的描述东部的东部是谁，一定让人头大，但如果在地图上指出来那效果是完全不一样的。

cytoscape 就给我们提供了一种这种分子地图的可能性，即蛋白互作网络，当然这种网络可以由多种定义形式来产生，比如染色体物理位置，比如共表达性质等；也可以产生多种排布形式（看个人需要）。

所以我觉得这是一个必备的技能，不只会出图，更要会知道出什么样的图，怎么解释这种图。

这样就需要知道作图背后的知识。

所以我翻译并加了自己的理解注释，完成了这份手册。

•这个手册真的有点长，是我早期翻译的，如果你完全不懂Cytoscape，那么你读这些，应该会做出非常漂亮的各种基于cytoscape及插件的图，因为这个教程真的很白。

•cytoscape有很多非常优秀的app，关于cytoscape本身的使用方法完成后，我会稍后发布几个app的使用。

当然，关键还是知道用哪个插件，为什么用，结果怎么解读，其生物学意义是什么。

•原文地址直接从第三部分开始3 命令行参数Cytoscape可以识别很多可选的命令行参数，包括network，节点，边和会话文件等数据文件运行规范，这些文件是可以输出的（有h 或help flag）usage: cytoscape.{sh|bat} [OPTIONS]-h,--help Print this message.-v,--version Print the version number.-s,--session <file> Load a cytoscape session (.cys) file.-N,--network <file> Load a network file (any format).-P,--props <file> Load cytoscape properties file (Java propertiesformat) or individual property: -P name=value.-V,--vizmap <file> Load vizmap properties file (Cytoscape VizMapformat).-S,--script <file> Execute commands from script file.-R,--rest <port> Start a rest service.任何一个指定的文件，都可以被定义为一个路径或URL，例如，你可以指定一个文件为一个网络（假如文件在当前的工作目录存在）cytoscape.sh -N myNet.sif注意：假如文件路径下还有空间，确定在它旁边还要有quotescytoscape.bat -N "C:\Program Files\Cytoscape\sampleData\galFiltered.sif"也可以把一个URL指定为一个网络cytoscape.sh -N [/myNet.sif](/myNet.sif).4 Quick Tour of Cytoscapeimage.png•椭圆形的menu Bar，可以在每个菜单下看详细信息•矩形标记的T ool Bar，有最常用的图标。

Cytoscape基础教程笔记part one昨天开始学用Cytoscape，其tutorial分为两个部分，基础的和高级的。

基础教程又分成了四课：Getting Started、Filters & Editor、Fetching External Data和Expression Analysis。

为防忘记，做个摘记。

第一课新手上路，地址见http://goo.gl/FJLxp。

Cytoscape 可以本地安装，也可以web start。

软件得用java，所以要装JRE。

我在Ubuntu下装了OpenJDK，可以运行。

因为以前一直没把jnlp文件和java关联起来，所以从没成功web start过，试了一下“课文”里给出的链接，似乎不太靠谱，总之是没法启动。

启动Cytoscape后，得下载两个样例文件。

以sif为后缀名的是蛋白相互作用网络信息，里面的蛋白以数字形式区别，以na为后缀名的是各数字id的注释，似乎两者的文件名必须相同才能关联起来。

sif 文件的打开\导入有两种方式：File → Import → Network(Multiple File Types)或者直接Ctrol+L，na文件是File → Import → Node Attributes。

Network导入之后有多种显示风格，2.8版默认风格下，圆圈是各蛋白，称为节点（node），其间各线为edge，代表相互作用。

点中圆圈就选中了一个节点，想要多选，可以采用同时按Shift的方法，也可以先在Select → Mouse Drag Selects设置好选node还是选edge，然后鼠标拖放，一选一大片。

此外还可以有目的地选择。

比如可以Select → Nodes → By Name，然后输入蛋白id，即可选中此节点。

大海捞针即告完成。

此操作的快捷键是Ctrl+F。

如果已经选中了节点，还可以Select → Nodes → First neighbors of selected nodes，可将所选蛋白的直接相互作用蛋白选中，再选File → New → Network → From selected nodes, all edges，即将相互作用网络的一个子网络剥离出来。

Cytoscape简单操作步骤1.构建网络可以新建一个空白网络,也可以使用自己的数据导入构建网络,以下是导入数据构建网络:点击File—Import—network from table(text/ms excel)Input file列选择自己要导入的文件然后选择你要建立链接的两列,当前我是要聚簇图,所以我选的source列为自身的id, target列为当前id所在簇,其它列目前都是打的叉,这意味着画图时不考虑他们,如果你想把他们作为边的属性添加到画图中,只需要点一下该列,变成对勾即可Interaction type一般默认就可以(这个选项不是很清楚,默认是pp类型)设置好之后点击import这样简单的网络已经建成2.设置网络默认的网络部署为grid layout,你可以自己选择自己需要的layout,点击工具栏中layout,选择其它布局,我们用的是force-direct layout这样比grid layout好看多了,接下来我们对簇做一些设置首先我们导入节点属性File—import—attribute from table选择你要导入的属性文件,我们当前的属性文件即每个节点与它对应的簇点击import然后点击data panel下第一个按钮,你会发现节点多了两个属性,一个是column1,一个是column2,点击之后打上对勾,data panel下就会出现这两个属性列节点自带的属性其实还有很多,如果还想填其它自带属性,在界面中随机选一个点右键,选择visual mapping bypass那里还有很多接下来设置簇的颜色点击vizMapper下面会有很多节点的属性,以及边的属性找到node color双击点击node color旁边的please select a v….,我们选择刚才导入的属性column2点击Mapping Type旁边的please select a m….选择continuous Mapping然后双击Graphical view我们需要简单设置一些参数,点击min/max因为我们当前只有0-4簇,所以最小为0,最大为4,点击ok,然后可以点击add多加一些分割符(如图蓝色为add之后新加的)默认颜色为黑和白,想要换别的颜色,双击两个分隔符之间的颜色去,选择自己想要的颜色选好之后,界面中所有点颜色发生改变这是对于整体颜色的设置,在图中,我们相对簇中心点设置另外的颜色以及形状,选择簇中心点右键visual mapping bypass选择node shape,我们选正方形,然后点击apply点击visual mapping bypass选择node color,设置颜色,如下:这时我们点击data panel中第一个按钮,发现多了两个属性,一个是node.fillcolor,一个是node.shape,这样我们设置别的点时就不需要刚才那么麻烦,换另外一个点,单击Data panel中如下,我们只需要在这里添加就可以改变节点我们可能想知道每个点的id是多少,在工具栏中选择view—show graphics details,如图设置节点的id大小颜色都是右键……接下来设置一下边(node属性也可以这么操作,只不过接下来的操作是对整个网络中所有的点或边来操作的):双击defaults下的图片最下方选择edge我们可以设置一系列的操作图中点太小,我们可能想放大看一些部分点,点击放大缩小按钮,或者直接使用鼠标滑轮但是我们发现放大后很多点都看不到了,也没法移动,这时候就需要另一个面板的操作了再次选择回Network界面我们发现下面这个界面也显示着我们的图片,拖动一下它看看拖动它我们可以选择我们想看的部分此外,我们可能需要选择一些点,对这些点进行集体操作点击filters在第二个下拉列表中选择属性,即你根据该属性来选择点,我们还是选择column2然后点击add双击颜色较深部分,会弹出窗口我们在这里设置,比如说我们现在就想处理簇0的所有点,那么我们设计最高和最低都为0点击ok我们看data panel中已经帮我们选出了所有簇0的数据这样我们设置簇0所有的点,比如我们设置所有点的颜色为(0,250,0)先手动设置一个,然后右键点击它有复制到整个属性列的选项最后保存点击类似照相机的形状,有很多中格式,自己选择这是在这次画图中学到的一些东西,cytoscape还是很强大的,我学的这些都是些皮毛,有机会继续深入研究一下.。

Cytoscape软件画图说明1、画图前，先准备两个输入文件。

2、打开cytoscape软件，导入数据。

导入edge.txt文件点击File ----Import ----Network点击ok得到原始图形节点1，文件中第一列节点2，文件中第2列连接类型，文件中第3列点击layout ----Apply Preferred Out 改变图形排列方式此处可以用鼠标在画布中拖动图形到合适的位置。

改变画布背景。

点击左侧Contro Panel ----Style---network ---Backgroud paint设置节点之间连线的宽度和颜色Contro Panel ----Style---Edge颜色宽度导入node.txt个文件点击File ----Import ----Table设置节点图形属性Contro Panel ----Style---Node1、node大小通过设置Height和Width来控制大小2、Node性状通过设置Shape来控制3、Node填充色通过设置Fill Color来控制4、Node标签的设置点击Properties -- Label Position点击Label Position来设置标签位置。

这里是一个示范操作，要细致调整标签位置还是要设置Column和Mapping Type两个参数。

设置完成之后图形调节节点之间的距离点击layout ----Scale鼠标拖动最后，画图导出成pdf文件点击File ----Export----Network View as Graphics。
