变频器检测

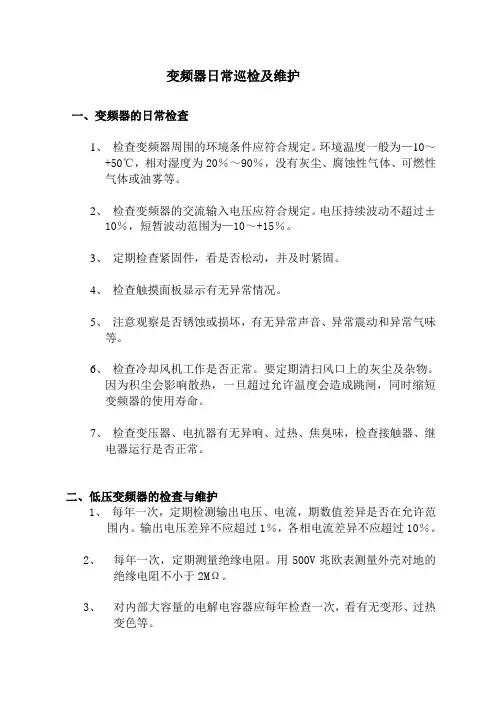

变频器日常巡检及维护
一、变频器的日常检查
1、检查变频器周围的环境条件应符合规定。

环境温度一般为—10～
+50℃，相对湿度为20％～90％，没有灰尘、腐蚀性气体、可燃性
气体或油雾等。

2、检查变频器的交流输入电压应符合规定。

电压持续波动不超过±
10％，短暂波动范围为—10～+15％。

3、定期检查紧固件，看是否松动，并及时紧固。

4、检查触摸面板显示有无异常情况。

5、注意观察是否锈蚀或损坏，有无异常声音、异常震动和异常气味
等。

6、检查冷却风机工作是否正常。

要定期清扫风口上的灰尘及杂物。

因为积尘会影响散热，一旦超过允许温度会造成跳闸，同时缩短
变频器的使用寿命。

7、检查变压器、电抗器有无异响、过热、焦臭味，检查接触器、继
电器运行是否正常。

二、低压变频器的检查与维护
1、每年一次，定期检测输出电压、电流，期数值差异是否在允许范
围内。

输出电压差异不应超过1％，各相电流差异不应超过10％。

2、每年一次，定期测量绝缘电阻。

用500V兆欧表测量外壳对地的
绝缘电阻不小于2MΩ。

3、对内部大容量的电解电容器应每年检查一次，看有无变形、过热
变色等。

4、在检查电动机绝缘电阻是必须注意，切不可在变频器与电动机相
连的情况下测量，否则会损坏变频器中的逆变器。

5、定期更换零部件。

冷却风扇应每三年更换，滤波电容器一般每五
年更换（检查确定），电解电容一般每七年更换（检查确定），其他零部件视情况而定。

二苯酚电工班。

变频器常见故障的检测与维修探析变频器是一种广泛使用的电力控制设备，其通过改变电源频率来实现对电机运行速度的控制。

由于其在电力传输和控制系统中所扮演的重要角色，因此在操作过程中可能会出现各种故障，这些故障都需要及时处理，以保证设备正常运转。

本文将从故障检测、维修、预防等方面探析常见的变频器故障。

一、变频器常见故障1. 电源故障：由于变频器依赖稳定的电源进行工作，所以电源故障可能会导致变频器无法正常工作。

此类故障主要有：电源供应不足或过高，电源跳闸或短路等。

此时可以通过检测电压、电流以及补偿电容器等方式来判断故障原因。

2. 控制板故障：变频器中的控制板是系统重要的组成部分，出现故障可能会导致控制系统中断。

常见的控制板故障有：模拟电路故障、数字电路故障等。

此时可以通过检测控制板电路、芯片、环路等方式来判断故障。

3. 机械故障：变频器控制的电机存在机械故障时，也会影响到变频器的工作。

常见的机械故障有：轴承故障、轮毂故障、机械损坏等。

此时需要对电机进行检测，发现问题并及时修理。

4. 导线故障：变频器控制电机的过程中，可能发生导线连接不良、断线等问题，从而导致整个系统无法正常运作。

此时需要进行线路检测，找出故障点并进行维修。

1. 故障检测：为确保良好的变频器性能，必须对其进行定期维护和检修。

在日常操作和维护中，可以通过以下方式检测各个部件的状态：（1）电源检测：检测电压、电流是否稳定，是否存在电源跳闸等情况。

（2）控制板检测：检测控制板电路、芯片、环路是否正常工作，检查各器件是否正常。

（3）机械检测：检测电机是否存在轴承故障、轮毂故障等。

（4）导线检测：检测变频器与电机之间的导线是否连接良好，是否存在断线、短路等。

2. 故障维修：当发现变频器存在故障时，需要对其进行维修。

维修的具体步骤如下：（1）确认故障原因：根据检测结果，确认故障原因所在的部位。

（2）更换故障件：更换或修复故障件，如更换电容器、控制板芯片等。

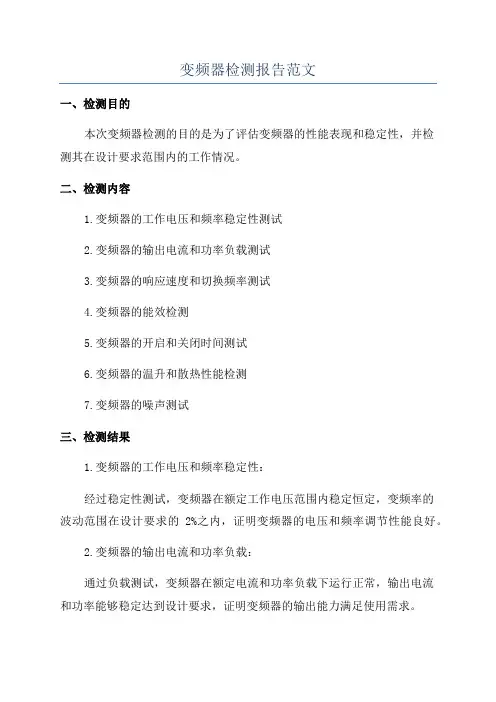

变频器检测报告范文一、检测目的本次变频器检测的目的是为了评估变频器的性能表现和稳定性，并检测其在设计要求范围内的工作情况。

二、检测内容1.变频器的工作电压和频率稳定性测试2.变频器的输出电流和功率负载测试3.变频器的响应速度和切换频率测试4.变频器的能效检测5.变频器的开启和关闭时间测试6.变频器的温升和散热性能检测7.变频器的噪声测试三、检测结果1.变频器的工作电压和频率稳定性：经过稳定性测试，变频器在额定工作电压范围内稳定恒定，变频率的波动范围在设计要求的2%之内，证明变频器的电压和频率调节性能良好。

2.变频器的输出电流和功率负载：通过负载测试，变频器在额定电流和功率负载下运行正常，输出电流和功率能够稳定达到设计要求，证明变频器的输出能力满足使用需求。

3.变频器的响应速度和切换频率：经过响应速度和切换频率测试，变频器的响应速度快，切换频率能够在短时间内完成，并且切换过程中无明显的噪音和振动，证明变频器的切换性能优良。

4.变频器的能效检测：能效检测结果显示，变频器的能效高，能够有效降低能源消耗，减少电能损失，符合节能要求。

5.变频器的开启和关闭时间：开启和关闭时间测试显示，变频器的开启和关闭时间均在设计要求的范围内，且开启和关闭的稳定度良好，能够满足实际使用需求。

6.变频器的温升和散热性能：温升测试结果显示，变频器在工作过程中产生的热量能够迅速散热并保持在正常范围内，不会影响其正常工作，证明变频器的散热性能良好。

7.变频器的噪声测试：噪声测试显示，变频器在工作过程中噪声低于设计要求的标准值，不会对周围环境和人员造成干扰，证明变频器的噪声控制良好。

四、结论根据以上检测结果，可以得出以下结论：1.变频器的电压、频率稳定性良好，能够稳定工作在设计要求的范围内。

2.变频器的输出能力满足使用需求，能够稳定输出额定电流和功率。

3.变频器的响应速度和切换频率良好，能够快速响应和切换，无明显噪音和振动。

4.变频器的能效高，能够节约能源，减少电能损失。

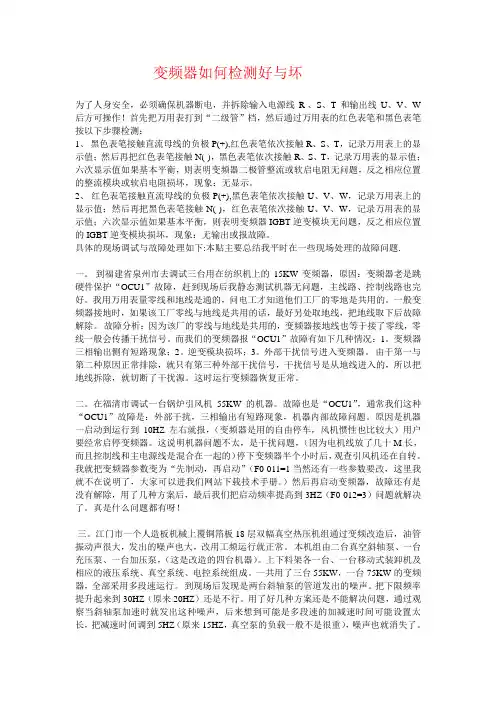

变频器如何检测好与坏为了人身安全，必须确保机器断电，并拆除输入电源线R 、S、T和输出线U、V、W 后方可操作！首先把万用表打到“二级管”档，然后通过万用表的红色表笔和黑色表笔按以下步骤检测：1、黑色表笔接触直流母线的负极P(+),红色表笔依次接触R、S、T，记录万用表上的显示值；然后再把红色表笔接触N(-)，黑色表笔依次接触R、S、T，记录万用表的显示值；六次显示值如果基本平衡，则表明变频器二极管整流或软启电阻无问题，反之相应位置的整流模块或软启电阻损坏，现象：无显示。

2、红色表笔接触直流母线的负极P(+),黑色表笔依次接触U、V、W，记录万用表上的显示值；然后再把黑色表笔接触N(-)，红色表笔依次接触U、V、W，记录万用表的显示值；六次显示值如果基本平衡，则表明变频器IGBT逆变模块无问题，反之相应位置的IGBT逆变模块损坏，现象：无输出或报故障。

具体的现场调试与故障处理如下:本贴主要总结我平时在一些现场处理的故障问题.一。

到福建省泉州市去调试三台用在纺织机上的15KW变频器，原因：变频器老是跳硬件保护“OCU1”故障，赶到现场后我静态测试机器无问题，主线路、控制线路也完好。

我用万用表量零线和地线是通的，问电工才知道他们工厂的零地是共用的。

一般变频器接地时，如果该工厂零线与地线是共用的话，最好另处取地线，把地线取下后故障解除。

故障分析：因为该厂的零线与地线是共用的，变频器接地线也等于接了零线，零线一般会传播干扰信号。

而我们的变频器报“OCU1”故障有如下几种情况：1。

变频器三相输出侧有短路现象；2。

逆变模块损坏；3。

外部干扰信号进入变频器。

由于第一与第二种原因正常排除，就只有第三种外部干扰信号，干扰信号是从地线进入的，所以把地线拆除，就切断了干扰源。

这时运行变频器恢复正常。

二。

在福清市调试一台锅炉引风机55KW的机器。

故障也是“OCU1”，通常我们这种“OCU1”故障是：外部干扰，三相输出有短路现象，机器内部故障问题。

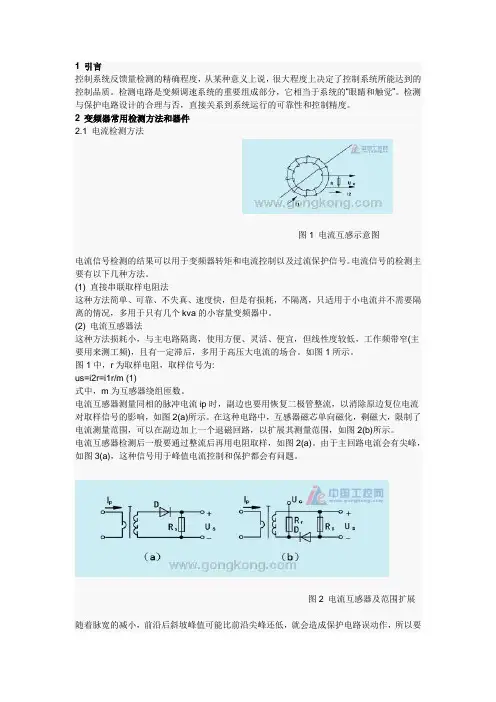

1 引言控制系统反馈量检测的精确程度，从某种意义上说，很大程度上决定了控制系统所能达到的控制品质。

检测电路是变频调速系统的重要组成部分，它相当于系统的“眼睛和触觉”。

检测与保护电路设计的合理与否，直接关系到系统运行的可靠性和控制精度。

2 变频器常用检测方法和器件2.1 电流检测方法图1 电流互感示意图电流信号检测的结果可以用于变频器转矩和电流控制以及过流保护信号。

电流信号的检测主要有以下几种方法。

(1) 直接串联取样电阻法这种方法简单、可靠、不失真、速度快，但是有损耗，不隔离，只适用于小电流并不需要隔离的情况，多用于只有几个kva的小容量变频器中。

(2) 电流互感器法这种方法损耗小，与主电路隔离，使用方便、灵活、便宜，但线性度较低，工作频带窄(主要用来测工频)，且有一定滞后，多用于高压大电流的场合。

如图1所示。

图1中，r为取样电阻，取样信号为:us=i2r=i1r/m (1)式中，m为互感器绕组匝数。

电流互感器测量同相的脉冲电流ip时，副边也要用恢复二极管整流，以消除原边复位电流对取样信号的影响，如图2(a)所示。

在这种电路中，互感器磁芯单向磁化，剩磁大，限制了电流测量范围，可以在副边加上一个退磁回路，以扩展其测量范围，如图2(b)所示。

电流互感器检测后一般要通过整流后再用电阻取样，如图2(a)。

由于主回路电流会有尖峰，如图3(a)，这种信号用于峰值电流控制和保护都会有问题。

图2 电流互感器及范围扩展随着脉宽的减小，前沿后斜坡峰值可能比前沿尖峰还低，就会造成保护电路误动作，所以要对电流尖峰进行处理。

处理的方法见图3(b)，和rs并联一个不大的电容cs，再加一个合适的rc参数，就能有效地抑制电流尖峰。

如图3(c)所示。

图3 电流取样信号的处理(3) 霍尔传感器法它具有精度高、线性好、频带宽、响应快、过载能力强和不损失测量电路能量等优点。

其原理如图4所示。

图4中，ip为被测电流，这是一种磁场平衡测量方式，精度比较高，若lem的变流比为1:m，则取得电压us也符合式(1)。

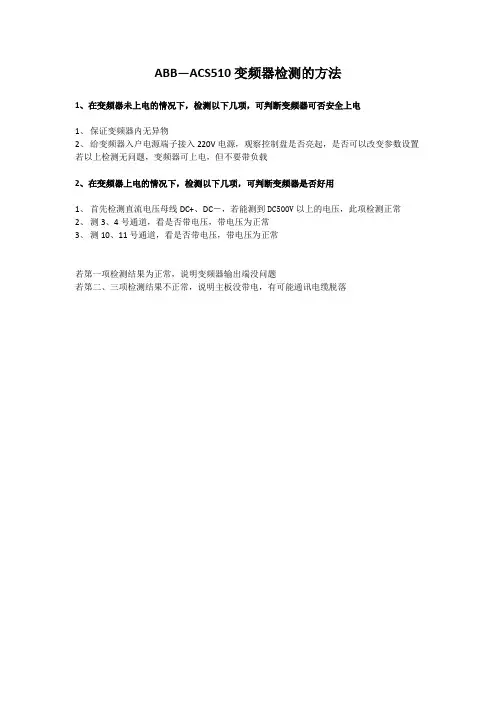

ABB—ACS510变频器检测的方法
1、在变频器未上电的情况下，检测以下几项，可判断变频器可否安全上电
1、保证变频器内无异物
2、给变频器入户电源端子接入220V电源，观察控制盘是否亮起，是否可以改变参数设置若以上检测无问题，变频器可上电，但不要带负载
2、在变频器上电的情况下，检测以下几项，可判断变频器是否好用
1、首先检测直流电压母线DC+、DC－，若能测到DC500V以上的电压，此项检测正常
2、测
3、4号通道，看是否带电压，带电压为正常
3、测10、11号通道，看是否带电压，带电压为正常
若第一项检测结果为正常，说明变频器输出端没问题
若第二、三项检测结果不正常，说明主板没带电，有可能通讯电缆脱落。

变频器电机故障检测随着工业自动化的不断发展，变频器在工业生产中的应用越来越广泛。

变频器作为一种调速装置，可以实现电动机的无级调速，提高生产效率。

然而，在长时间运行过程中，变频器电机可能会出现故障，导致生产中断甚至事故发生。

因此，准确地检测出变频器电机故障并及时采取措施修复，对于保障生产安全与稳定运行至关重要。

一、异响故障检测及处理方法异响故障是变频器电机常见的故障之一，主要表现为电机运转时发出异常响声。

异响可能由电机内部零部件磨损、内外部温度过高、电机轴承润滑不良等原因引起。

在检测异响故障时，首先需要进行听声诊断。

可以通过耳朵靠近电机，准确感受到异响的发出位置和幅度，以判断故障的具体原因。

同时，还可以利用专业的故障检测设备，如声谱分析仪，对异响声音进行频谱分析，进一步确定故障来源。

除了检测，对于异响故障，还需要及时采取相应的处理方法。

一方面，可以对电机进行清洗、润滑，以减少磨损和摩擦；另一方面，可以根据具体故障原因，更换或修复电机内部零部件，以恢复电机的正常运行。

二、过热故障检测及处理方法过热故障是变频器电机常见的故障之一，主要表现为电机运行过程中温度过高。

过热可能由变频器输出电流过大、环境温度过高、散热不良等原因引起。

在检测过热故障时，可以使用红外测温仪对电机外壳的温度进行测量。

一般来说，正常运行的电机外壳温度不应超过指定范围。

如果测量的温度超出范围，就表明电机可能存在过热故障。

针对过热故障，需要采取相应的处理方法。

首先，可以调整变频器的输出电流，避免过大的电流导致电机过热。

其次，可以改善电机周围的通风情况，增加散热效果。

另外，还可以检查变频器和电机之间的接线是否牢固，避免接触不良导致的异常发热。

三、震动故障检测及处理方法震动故障是变频器电机常见的故障之一，主要表现为电机运行时出现明显的震动现象。

震动可能由电机不平衡、轴承损坏、齿轮磨损等原因引起。

在检测震动故障时，可以通过触摸电机外壳感受震动的强度和频率，以判断故障的来源。

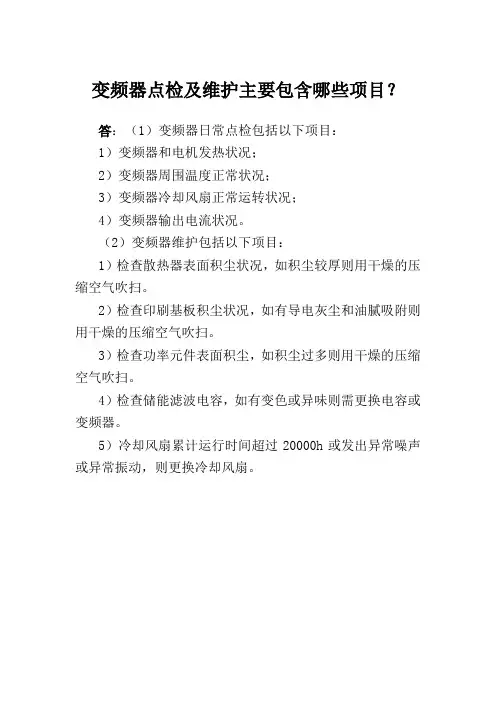

变频器点检及维护主要包含哪些项目？
答：（1）变频器日常点检包括以下项目：
1）变频器和电机发热状况；
2）变频器周围温度正常状况；
3）变频器冷却风扇正常运转状况；
4）变频器输出电流状况。

（2）变频器维护包括以下项目：
1）检查散热器表面积尘状况，如积尘较厚则用干燥的压缩空气吹扫。

2）检查印刷基板积尘状况，如有导电灰尘和油腻吸附则用干燥的压缩空气吹扫。

3）检查功率元件表面积尘，如积尘过多则用干燥的压缩空气吹扫。

4）检查储能滤波电容，如有变色或异味则需更换电容或变频器。

5）冷却风扇累计运行时间超过20000h或发出异常噪声或异常振动，则更换冷却风扇。

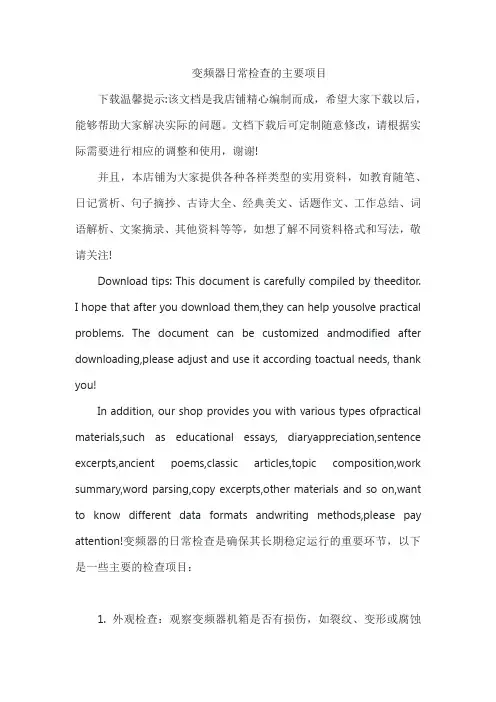

变频器日常检查的主要项目下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!变频器的日常检查是确保其长期稳定运行的重要环节，以下是一些主要的检查项目：1. 外观检查：观察变频器机箱是否有损伤，如裂纹、变形或腐蚀迹象。

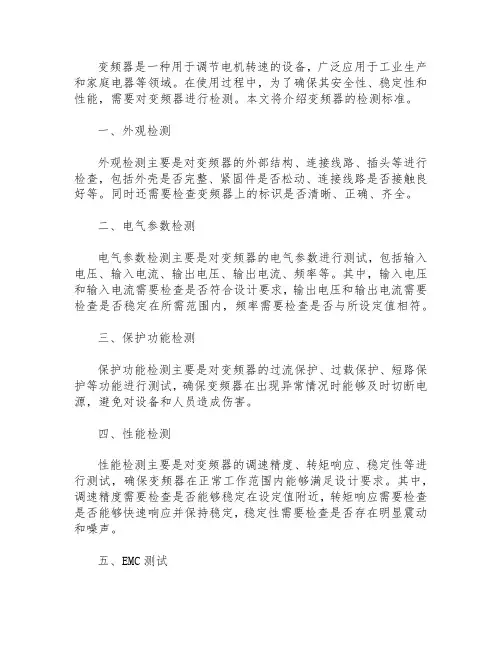

变频器是一种用于调节电机转速的设备，广泛应用于工业生产和家庭电器等领域。

在使用过程中，为了确保其安全性、稳定性和性能，需要对变频器进行检测。

本文将介绍变频器的检测标准。

一、外观检测外观检测主要是对变频器的外部结构、连接线路、插头等进行检查，包括外壳是否完整、紧固件是否松动、连接线路是否接触良好等。

同时还需要检查变频器上的标识是否清晰、正确、齐全。

二、电气参数检测电气参数检测主要是对变频器的电气参数进行测试，包括输入电压、输入电流、输出电压、输出电流、频率等。

其中，输入电压和输入电流需要检查是否符合设计要求，输出电压和输出电流需要检查是否稳定在所需范围内，频率需要检查是否与所设定值相符。

三、保护功能检测保护功能检测主要是对变频器的过流保护、过载保护、短路保护等功能进行测试，确保变频器在出现异常情况时能够及时切断电源，避免对设备和人员造成伤害。

四、性能检测性能检测主要是对变频器的调速精度、转矩响应、稳定性等进行测试，确保变频器在正常工作范围内能够满足设计要求。

其中，调速精度需要检查是否能够稳定在设定值附近，转矩响应需要检查是否能够快速响应并保持稳定，稳定性需要检查是否存在明显震动和噪声。

五、EMC测试EMC测试主要是对变频器的电磁兼容性进行测试，包括辐射和抗扰度。

其中，辐射测试需要检查变频器在工作时是否会产生电磁辐射，抗扰度测试需要检查变频器是否能够抵御外部电磁干扰。

六、其他检测其他检测包括温升测试、绝缘测试、耐压测试等，以确保变频器在长期工作中能够保持稳定性和安全性。

总之，变频器的检测标准应当综合考虑外观、电气参数、保护功能、性能、EMC等方面，以确保其安全、可靠地运行。

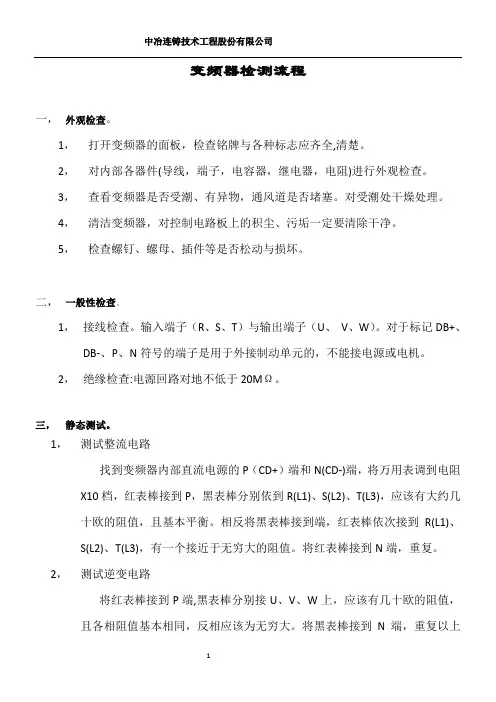

变频器检测流程一，外观检查。

1，打开变频器的面板，检查铭牌与各种标志应齐全,清楚。

2，对内部各器件(导线，端子，电容器，继电器，电阻)进行外观检查。

3，查看变频器是否受潮、有异物，通风道是否堵塞。

对受潮处干燥处理。

4，清洁变频器，对控制电路板上的积尘、污垢一定要清除干净。

5，检查螺钉、螺母、插件等是否松动与损坏。

二，一般性检查。

1，接线检查。

输入端子（R、S、T）与输出端子（U、V、W）。

对于标记DB+、DB-、P、N符号的端子是用于外接制动单元的，不能接电源或电机。

2，绝缘检查:电源回路对地不低于20MΩ。

三，静态测试。

1，测试整流电路找到变频器内部直流电源的P（CD+）端和N(CD-)端，将万用表调到电阻X10档，红表棒接到P，黑表棒分别依到R(L1)、S(L2)、T(L3)，应该有大约几十欧的阻值，且基本平衡。

相反将黑表棒接到端，红表棒依次接到R(L1)、S(L2)、T(L3)，有一个接近于无穷大的阻值。

将红表棒接到N端，重复。

2，测试逆变电路将红表棒接到P端,黑表棒分别接U、V、W上，应该有几十欧的阻值，且各相阻值基本相同，反相应该为无穷大。

将黑表棒接到N端，重复以上1步骤。

四，动态测试。

1，通电前检查。

对变频器的型号、额定容量、额定电压、适配电动机功率等仔细核对，查看是否一致，尤其是额定电压。

2，接通电源，控制板电源指示灯亮，变频器内可能有接触器吸合声。

此时查看键盘监控显示与功能是否正常，有无故障码显示；机内有无冒烟及异味等不正常现象；风扇是否运转等。

3，参数复位。

注意根据变频器各型号对应的复位参数不同。

4，参数设置用面板给定，频率给定置于额定值50Hz，变频器投入运行。

5，检测变频器输出端U、V、W每两线之间的电压是否对称。

使用万用表交流电压档测量时，其值可能偏高，这是因为输出电压为非正弦波。

6，接电动机带负载测试。

五，写测试记录和报告变频器检测流程记录23中冶连铸技术工程股份有限公司变频器检测数据报告4。

变频器常见故障的检测与维修探析一、变频器常见故障的检测1. 电气故障电气故障是变频器常见故障的一种，主要表现为变频器无法正常启动、运行，或者运行中突然停止等现象。

电气故障的检测可以从以下几个方面进行：（1）检查电源线路及插头是否接触良好，有无烧焦或者断裂现象。

（2）检查变频器内部的电路板，是否有明显烧焦或者脱焊现象。

（3）使用万用表对主回路电路进行电阻、电压的检测，查明具体的故障点。

2. 过载故障过载是指变频器输出电流超过额定值，导致变频器保护动作，无法正常运行。

过载故障的检测可以从以下几个方面进行：（1）通过变频器面板上的参数显示，查看输出电流是否超过额定值。

（2）检查驱动电机的负载情况，是否存在异常情况导致过载。

（3）检查变频器内部的风扇散热情况，如风扇不转或转速较慢，会导致变频器内部温度过高而触发过载保护。

在出现变频器电气故障时，首先需要查明具体的故障点，然后进行维修。

一般来说，电气故障的维修步骤如下：（1）断开电源，对变频器内部电路板进行检查，查明烧坏或脱焊的元件。

（2）更换烧坏的元件，焊接脱焊的连接点，确保电路板完好。

（3）重新连接电源，对变频器进行启动测试，确保电气故障已经得到修复。

过载故障通常是由于驱动电机的负载过大或者变频器内部散热不良导致的。

在出现过载故障时，可以进行以下维修步骤：（1）检查驱动电机的负载情况，如有异常情况需要进行及时调整或更换。

（2）清洁变频器内部的散热风道和风扇，确保散热效果良好。

（3）如有必要，可以增加外部散热装置，提高整体散热效果。

3. 过压故障的维修除了上述常见的故障之外，变频器在使用过程中还会出现一些其他的故障，例如过载、短路、过流等。

对于这些故障，需要根据具体情况进行维修，重点在于查明故障原因，然后有针对性地进行修复。

1、报警参数检查法：所有的变频器都以不同的方式给出故障指示，对于维修者来说是非常重要的信息。

通常情况下，变频器会针对电压、电流、温度、通讯等故障给出相应的报错信息，而且大部分采用微处理器或DSP处理器的变频器会有专门的参数保存3次以上的报警记录。

〖例1〗某变频器有故障，无法运行并且LED显示“UV”（under voltage的缩写），说明书中该报警为直流母线欠压。

因为该型号变频器的控制回路电源不是从直流母线取的，而是从交流输入端通过变压器单独整流出的控制电源。

所以判断该报警应该是真实的。

所以从电源入手检查，输入电源电压正确，滤波电容电压为0伏。

由于充电电阻的短路接触器没动作，所以与整流桥无关。

故障范围缩小到充电电阻，断电后用万用表检测发现是充电电阻断了。

更换电阻马上就修好了。

〖例2〗有一台三垦IF 11Kw的变频器用了3年多后，偶尔上电时显示“AL5”(alarm 5 的缩写)，说明书中说CPU被干扰。

经过多次观察发现是在充电电阻短路接触器动作时出现的。

怀疑是接触器造成的干扰，在控制脚加上阻容滤波后果然故障不再发生了。

〖例3〗一台富士E9系列3.7千瓦变频器，在现场运行中突然出现OC3（恒速中过流）报警停机，断电后重新上电运行出现OC1（加速中过流）报警停机。

我先拆掉U、V、W 到电机的导线，用万用表测量U、V、W之间电阻无穷大，空载运行，变频器没有报警，输出电压正常。

可以初步断定变频器没有问题。

原来是电机电缆的中部有个接头，用木版盖在地坑的分线槽中，绝缘胶布老化，工厂打扫卫生进水，造成输出短路。

〖例4〗三肯SVF303，显示“5”，说明书中“5”表示直流过压。

电压值是由直流母线取样后(530V左右的直流)通过分压后再由光耦进行隔离，当电压超过一定阀值时，光耦动作，给处理器一个高电平。

过压报警,我们可以看一下电阻是否变值，光耦是否有短路现象等。

由以上的事例当中不难看出，变频器的报警提示对处理问题有多么重要，提示你正确的处理问题的方向。

高压变频器检测维护方案一、维护方法1、维护方法（1）灰尘及有害物彻底清理，一二次接线检查。

（2）参数整定值测试及校准，部件保养。

（3）相应器件介电强度实验，预先知道器件损坏趋势。

（4）有寿命器件测试，提前知道器件在相应环境下工作的安全使用寿命。

（5）损耗器件的提出替换需求。

2、维护计划安排：（1)检测三台高压变频器采用单台设备进行，先检测凝结水泵变频器，然后再检测一次风机变频器，计划人数4-6人。

（2）时间安排：单台设备检测保养的时间3-5天，由于现场大修不能保养完后进行设备带载试机，所以只能分两次做，大修期间单元单体测试，大修结束后整机带载试机。

3、保障机制降低设备故障率，提高设备稳定性，延长设备运行寿命，提高客户满意度。

二、维护内容1、控制柜（1）主控箱全面清理，包括每块电路板的清洗重新喷三防漆，电源板每个电源模块输出电压及带载检测，主控箱风扇清洗。

（2）继电器管脚清洗，底座接线紧固检查。

（4~20mA与0~10V （3）PLC输入输出端子接线检查，模拟输入输出线性检查。

信号源万用表）（4）端子排接线紧固检查。

（5）人机界面参数和检查（6）UPS检查，电池容量测试2、功率柜（1）功率模块测试及检查模块内部及散热片清理除湿除尘，电路板清洗及重新喷三防漆。

模块单元控制板及驱动板检测，包括轻过压、过压、欠压缺相、驱动等预设定及整定，驱动电路波形检测，板级电源模块输出电压检测及带载能力检测，以上数据出据相应检测报告。

电解电容的容值检测，均压性检测，检测数据出据相应检测报告。

功率器件的特性检测及耐压检测，功率器件表面清理，以防爬电，检测结果及处理结果出据相应检测报告。

（2）、功率柜体检查测试清灰处理，看柜体内环氧板有无积灰及爬电痕迹，模块导轨分别对模块输入输出电缆做绝缘及耐压实验，实验数据出据报告。

模块光纤导光率检测，检测数据出据报告。

柜门行程开关检查，开关应稳定可靠，不会误触发。

柜门滤网检查清理，由于多次清洗滤网隔尘和透风率降低，提醒并建议用户购买新滤网。

变频器的故障检测与排除方法在现代工业生产中，变频器广泛应用于各类设备中，它可以通过改变电压频率来控制设备的运转速度和功率。

但是，由于使用频率和使用时间的增加，变频器也难免会出现一些故障。

本文将介绍变频器的故障检测与排除方法。

一、故障检测方法1. 确认故障类型变频器故障的类型有很多种，例如过流、过压、欠压、缺相等。

在确认故障类型之前，需要对变频器的工作原理和性能有一定的了解，以便更加准确地判断故障类型。

2. 确认故障位置一旦确认故障类型，还需要进一步确定故障的位置。

这可以通过连接电路测试仪来实现，逐步检查变频器的各个部分和电路，直到确认故障的位置。

3. 确认故障现象在确认故障位置之后，还需要进一步确认故障的现象。

例如，是无法启动设备、设备启动后无法控制、发出异常声音等等。

只有确认了故障的现象，才能更好地进行排除。

二、故障排除方法1. 进行现场维修在确认故障的类型和位置之后，可以根据具体情况进行现场维修。

例如，更换损坏的元器件、重新连接电路等等。

在进行现场维修之前，需要准备好相应的工具和材料，确保维修效果。

2. 更换元器件如果出现电容器失效、继电器故障等故障，需要及时更换元器件。

更换元器件时一定要先切断电源，避免电击。

3. 软件升级如果变频器出现软件故障，可以通过对软件进行升级来解决问题。

升级软件时需要注意，一定要使用正版软件，并且按照官方说明操作，以免造成更大的损失。

4. 调整参数变频器不同的应用环境下，需要进行不同的参数设置。

如果出现故障，需要逐步调整参数，以找到最合适的设置方案。

同时，还需要定期对参数进行检测和更新。

总之，变频器是一种非常重要的控制设备，在工业生产中发挥着重要的作用。

但是，在使用过程中也难免会出现故障。

通过本文所述的故障检测与排除方法，可以更加有效地解决变频器故障问题，确保设备的正常运转。

变频器检测标准
变频器是一种用于调整电机转速的设备，通过改变电源电压和频率来控制电机运行速度。

变频器的检测标准包括以下几个方面：
1. 电气性能测试：包括输入电压和频率范围测试、输出电压和频率范围测试、输出电流范围测试、效率测试、功率因数测试等。

2. 动态性能测试：包括起动性能测试、转速调节性能测试、负载调节性能测试、电流响应性能测试等。

3. 电磁兼容性测试：包括抗干扰性能测试、辐射电磁场测试、抗静电能力测试等。

4. 安全性能测试：包括绝缘电阻测试、绝缘耐压测试、漏电保护测试、过载保护测试等。

5. 环境适应性测试：包括温度适应性测试、湿度适应性测试、震动适应性测试、防护等级测试等。

这些检测标准旨在确保变频器能够稳定可靠地运行，并符合相关的国家和行业标准，保证其安全和性能。

具体的检测标准可以根据不同的国家和地区的要求进行调整和补充。

变频器检测报告尊敬的领导：根据您的要求，我们对公司使用的变频器进行了检测和评估，并撰写了以下报告。

一、检测目的本次检测的目的是为了评估公司使用的变频器的性能和可靠性，以确保其正常运行和延长使用寿命。

二、检测内容1.外观检查：检查变频器的外观是否完好无损，有无变形、裂纹等情况。

2.电气性能测试：测试变频器的输入电压、输出电压、频率等参数是否符合标准要求。

3.功能测试：测试变频器的控制功能是否正常，包括启动、停止、加速、减速等功能。

4.温度测试：测试变频器在不同工作状态下的温度变化情况，以确定其散热效果。

5.耐久性测试：测试变频器在长时间运行下的稳定性和可靠性，以确定其寿命。

三、检测结果经过全面的检测和评估，我们得出以下结论：1.公司使用的变频器外观完好无损，符合标准要求。

2.变频器的电气性能符合标准要求，没有出现异常情况。

3.变频器的控制功能正常，能够满足生产需求。

4.变频器在不同工作状态下的温度变化较小，散热效果良好。

5.经过长时间运行后，变频器的稳定性和可靠性表现良好，寿命可以达到预期水平。

四、建议与措施基于以上检测结果，我们提出以下建议和措施：1.加强变频器的日常维护和保养，定期进行清洁和检查，确保其正常运行。

2.对使用频率较高的变频器进行定期检修和更换，以保证其长期稳定运行。

3.对于新购入的变频器，应进行严格的质量检验和验收，确保其符合标准要求。

综上所述，我们认为公司使用的变频器性能和可靠性良好，可以继续使用。

同时，我们也将继续关注变频器的运行情况，及时采取必要的措施，确保其正常运行和延长使用寿命。

变频器短路测试方法
1. 直接测量法，使用万用表或示波器直接测量变频器输出端子
之间的电阻。

在断开电源的情况下，将测试仪器连接到输出端子，
测量其间的电阻值。

如果出现短路，电阻值将接近于零。

2. 绝缘电阻测试法，利用绝缘电阻测试仪器对变频器的输出端
子进行绝缘电阻测试。

该测试能够检测输出端子与地之间的绝缘电
阻是否正常，从而判断是否存在短路。

3. 负载测试法，将变频器连接到负载上，然后逐步增加负载，
观察变频器输出端子的电流和电压情况。

如果存在短路，通常会导
致电流异常增大或输出端子电压异常下降。

4. 热测法，通过红外线热像仪或红外线测温仪对变频器输出端
子进行热测，观察是否存在异常的热点。

热点可能是由于短路引起
的局部过载而产生的异常热量。

以上方法中，直接测量法和绝缘电阻测试法是比较常用的方法，能够较为准确地检测变频器的短路情况。

负载测试法和热测法则是
通过观察变频器在实际工作中的表现来间接判断是否存在短路问题。

需要注意的是，在进行变频器短路测试时，一定要先断开电源，并采取必要的安全措施，以免发生意外。

另外，测试过程中要严格
按照设备操作手册或相关标准进行，确保测试的准确性和安全性。

变频器检测方法在变频器日常维护过程中,经常遇到各种各样的问题,如外围线路问题,参数设定不良或机械故障。

如果是变频器出现故障，如何去判断是哪一部分问题，在这里略作介绍。

一、静态测试1、测试整流电路找到变频器内部直流电源的P端和N端，将万用表调到电阻X10档，红表棒接到P，黑表棒分别依到R、S、T，应该有大约几十欧的阻值，且基本平衡。

相反将黑表棒接到P端，红表棒依次接到R、S、T，有一个接近于无穷大的阻值。

将红表棒接到N端，重复以上步骤，都应得到相同结果。

如果有以下结果，可以判定电路已出现异常，A.阻值三相不平衡，可以说明整流桥故障。

B.红表棒接P端时，电阻无穷大，可以断定整流桥故障或起动电阻出现故障。

2、测试逆变电路将红表棒接到P端,黑表棒分别接U、V、W上，应该有几十欧的阻值，且各相阻值基本相同，反相应该为无穷大。

将黑表棒接到N端，重复以上步骤应得到相同结果，否则可确定逆变模块故障二、动态测试在静态测试结果正常以后，才可进行动态测试，即上电试机。

在上电前后必须注意以下几点:1、上电之前，须确认输入电压是否有误，将380V电源接入220V级变频器之中会出现炸机（炸电容、压敏电阻、模块等）。

2、检查变频器各接播口是否已正确连接,连接是否有松动,连接异常有时可能导致变频器出现故障,严重时会出现炸机等情况。

3、上电后检测故障显示内容,并初步断定故障及原因。

4、如未显示故障,首先检查参数是否有异常,并将参数复归后,进行空载(不接电机)情况下启动变频器,并测试U、V、W三相输出电压值。

如出现缺相、三相不平衡等情况，则模块或驱动板等有故障5、在输出电压正常（无缺相、三相平衡）的情况下，带载测试。

测试时，最好是满负载测试。

三、故障判断1、整流模块损坏一般是由于电网电压或内部短路引起。

在排除内部短路情况下，更换整流桥。

在现场处理故障时，应重点检查用户电网情况，如电网电压，有无电焊机等对电网有污染的设备等。

2、逆变模块损坏一般是由于电机或电缆损坏及驱动电路故障引起。
