气压传动系统的组成。
气压传动系统的组成主要包括以下几个部分：
1. 压缩空气供应：这是系统的核心组成部分，包括压缩机、压缩空气储存罐、过滤器等。
压缩机将空气压缩并送入储存罐中，过滤器用于过滤空气中的杂质。
2. 控制元件：控制元件主要包括气压调节器、气阀、气缸等。
气压调节器用于调节系统中的气压，气阀用于控制气体的流动方向和流量，气缸则用于将气压转化为机械运动。
3. 传动管路：传动管路用于将压缩空气从压缩机传输到控制元件和执行元件之间。
传动管路通常由钢管或软管组成，通过接头连接各个元件。
4. 执行元件：执行元件主要包括气动缸、气动马达等。
它们通过接收气压信号，将气压能转化为机械能，实现各种工作任务。
5. 辅助元件：辅助元件主要包括压力表、安全阀、滤清器、润滑器等，用于监测和维护系统的正常运行。
气压传动系统主要由压缩空气供应、控制元件、传动管路、执行元件和辅助元件组成，通过将气压能转化为机械能，实现各种工作任务。

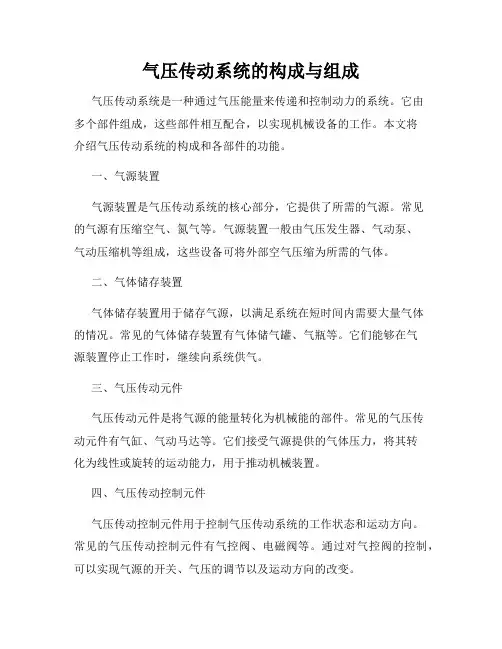

气压传动系统的构成与组成气压传动系统是一种通过气压能量来传递和控制动力的系统。
它由多个部件组成，这些部件相互配合，以实现机械设备的工作。
本文将介绍气压传动系统的构成和各部件的功能。
一、气源装置气源装置是气压传动系统的核心部分，它提供了所需的气源。
常见的气源有压缩空气、氮气等。
气源装置一般由气压发生器、气动泵、气动压缩机等组成，这些设备可将外部空气压缩为所需的气体。
二、气体储存装置气体储存装置用于储存气源，以满足系统在短时间内需要大量气体的情况。
常见的气体储存装置有气体储气罐、气瓶等。
它们能够在气源装置停止工作时，继续向系统供气。
三、气压传动元件气压传动元件是将气源的能量转化为机械能的部件。
常见的气压传动元件有气缸、气动马达等。
它们接受气源提供的气体压力，将其转化为线性或旋转的运动能力，用于推动机械装置。
四、气压传动控制元件气压传动控制元件用于控制气压传动系统的工作状态和运动方向。
常见的气压传动控制元件有气控阀、电磁阀等。
通过对气控阀的控制，可以实现气源的开关、气压的调节以及运动方向的改变。
五、连接管路与附件连接管路与附件用于将气压传动系统各部件连接成完整的工作系统。
连接管路起到输送气体的作用，它们应具备足够的强度和耐压能力。
附件包括气压传感器、压力调节器、滤油器等，它们用于监测和调节系统的气压状态。
六、安全保护装置安全保护装置用于确保气压传动系统的安全运行。
常见的安全保护装置有安全阀、减压阀等。
它们在系统压力超过设定范围时，能够自动释放气体，以保护系统不受损坏。
综上所述，气压传动系统主要由气源装置、气体储存装置、气压传动元件、气压传动控制元件、连接管路与附件以及安全保护装置组成。
这些部件相互配合，共同完成对气压能量的传递和控制，实现机械设备的工作。
在实际应用中，针对不同的工作需求，气压传动系统的构成和组成可能会有所差异，但其基本原理和核心部件相似。
液压与气压传动主编：郭晋荣本书目录第一章绪论第二章液压传动系统的基本组成第三章液压传动基本回路第四章典型液压传动系统第五章气压传动系统的基本组成第六章气压传动基本回路第七章典型气压传动系统第八章液压与气压传动系统的安装调试和故障分析第六章气压传动基本回路第一节方向控制回路第二节压力控制回路第三节速度控制回路第四节其他常用基本回路一、单作用气缸控制回路下图所示为单作用气缸换向回路，图（a）是用二位三通电磁换向阀控制的单作用气缸换向回路。
该回路中，当电磁铁YA得电时，活塞杆伸出；断电时，在弹簧力作用下活塞杆缩回。
图（b）所示为用三位五通电磁换向阀电—气控制的单作用气缸上、下和任意位置停止的换向回路。
该回路中，当电磁铁2YA得电、1YA断电时，气缸下腔通入压缩空气，活塞杆伸出；当电磁铁1YA得电、2YA断电时，气缸下腔与大气接通，在复位弹簧的作用下活塞杆缩回。
该阀在两电磁铁均断电时具有自动对中功能，可使气缸活塞停留在任意位置，但它的定位精度不高，定位时间也不长。
二、双作用气缸控制回路右图为各种双作用气缸的换向回路，其中图（a）是比较简单的换向回路，图（f）还有中停位置，但中停定位精度不高，图（d）、（e）、（f）的两端控制电磁铁线圈或按钮不能同时操作，否则将出现误动作，其回路相当于双稳的逻辑功能，对图（b）的回路中，当A 有压缩空气时气缸推出，反之，气缸退回。
下图为另一种调压回路。
它在气路上安装一个电接点压力表来控制空气压缩机的转动和停止。
当气罐内的压力未达到调定值时，电机转动，空压机继续往气罐内充气。
当达到调定压力时，电机停转，空压机不再工作。
这种回路比前一种回路节能，但对电机的控制要求较高，电机如果处于强震起停状态也不宜采用这种方法。
下图所示为调压回路。
它由空压机、气罐、安全阀等组成。
这种回路主要是利用安全阀（溢流阀）控制气罐的压力不超过规定值。
当气罐压力超过调定值时，溢流阀就会打开。
此种回路结构简单，工作可靠，但由于在一定压力下溢流，会浪费能量。
气压传动系统的组成和工作原理气压传动系统是一种基于气压力传递能力的工程控制系统，广泛应用于各个行业中。
本文将介绍气压传动系统的基本组成和工作原理。
一、气压传动系统的组成气压传动系统主要由以下几个组成部分构成：1. 压缩空气源：压缩空气源是气压传动系统的核心部分，它提供压缩空气作为传动介质。
常见的压缩空气源包括压缩空气机和气体储罐。
压缩空气机通过将空气压缩，提高气体密度和压力。
2. 动力元件：动力元件是气压传动系统中的能量转换部分。
它将压缩空气能量转化为机械能供给执行元件使用。
常见的动力元件包括气缸和驱动装置。
气缸利用气压力将气体能量转化为线性或旋转运动。
驱动装置则将气压能量转化为其他形式的运动能量。
3. 控制元件：控制元件用于控制气压传动系统的工作状态。
它根据不同的控制信号来调整气压传动系统的工作过程。
常见的控制元件包括气压阀门、气动执行器和传感器。
气压阀门用于调节和控制气压的流动方向和压力大小。
气动执行器根据控制信号实现对执行元件的驱动和控制功能。
传感器用于感知和检测气压传动系统的工作状态。
4. 执行元件：执行元件是气压传动系统中的工作末端。
它接受控制信号并完成相应的工作任务。
常见的执行元件包括气动气缸、气动马达和气动夹具。
气动气缸通过气压驱动将压缩空气能量转化为机械能完成线性或旋转运动。
气动马达以气压为动力源，实现转动运动。
气动夹具则通过气压力来实现锁紧、夹紧等功能。
二、气压传动系统的工作原理气压传动系统的工作过程可以概括为压缩空气源产生气压力，经过控制元件控制和传递到执行元件完成工作任务。
1. 压缩空气源工作原理：压缩空气源通过压缩机将大量的气体压缩成较小体积。
当气体被压缩时，分子之间的距离减小，分子间的碰撞增加，从而增加了气体的压力和密度。
2. 控制元件工作原理：气压阀门是气压传动系统中的核心控制元件。
它通过调节气压力流动的方向和大小来实现对系统的控制。
传感器感知气压传动系统的工作状态，并将信号传递给控制元件，进而控制执行元件的运动。
