第18章直流稳压电源一、填空题1、如单相桥式整流电路中，设变压器次级的交流电压有效值为10V，则负载电阻R L上的直流平均电压等于__________V。
2、小功率直流稳压电源由________、________、________和稳压四部分组成。
3、三端集成稳压电源W7815正常工作时，输出电压是V,它的输入电压应该比输出电压。
（高或低）4、小功率直流稳压电源的稳压电路部分是由、、和取样电路四部分组成。
5、如果变压器二次(副边)电压的有效值为10V，单相桥式整流后若无电容滤波，则输出电压为V，此时二极管所承受的最大反向电压为V。
6、在电源变压器次级电压相同且无电容滤波的情况下, 桥式整流电路输出直流平均电压是半波整流电路输出直流平均电压的________倍。
7、W7805系列集成稳压器，其输出稳定电压为_______V。
8、一种并联型稳压电源如图18-1-8所示，设稳压二极管D Z的工作电压U Z=5.3V，三极管的U BE=0.7V，则输出电压U O为______V。
图18-1-8 图18-1-99、在图18-1-9的桥式整流电路中，若二极管D2或D4断开，负载电压的波形为_________。
若D2或D4接反，后果为_______________________；若D2或D4因击穿或烧坏而短路，后果为____________________________；若变压器副边误接整流电路的直流接线端，负载电阻接整流电路的交流接线端，后果为___________________________。
10、单相桥式整流电路中，流过每只整流二极管的平均电流是负载平均电流的_______。
二、选择题1、在有电容滤波的桥式整流电路中，若变压器次级电压为t U u ωsin 2=则整流后输出的平均电压值一般为 。
A 、 U 2.1B 、U 9.0C 、U 45.0D 、U2、在无电容滤波的单相半波整流电路中，已知变压器次级电压为U 2，则负载上得到的平均电压及二极管两端的最高反向电压是 。
直流稳压电源复习练习题(总13页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第7章直流稳压电源复习练习题一、填空题1．桥式整流和单相半波整流电路相比，在变压器副边电压相同的条件下，桥式整流电路的输出电压平均值高了一倍；若输出电流相同，就每一整流二极管而言，则桥式整流电路的整流平均电流大了一倍，采用桥式整流电路，脉动系数可以下降很多。
2．在电容滤波和电感滤波中，电感滤波适用于大电流负载，电容滤波的直流输出电压高。
3. 电容滤波的特点是电路简单，输出电压较高，脉动较小，但是外特性较差，有电流冲击。
4. 电容滤波的特点是电路简单，输出电压较高，脉动较小，但是外特性较差，有电流冲击。
5．电容滤波的特点是电路简单，输出电压较高，脉动较小，但是外特性较差，有电流冲击。
6．电容滤波的特点是电路简单，输出电压较高，脉动较小，但是外特性较差，有电流冲击。
7．对于LC滤波器，频率越高，电感越大，滤波效果越好。
8. 对于LC滤波器，频率越高，电感越大，滤波效果越好。
9．对于LC滤波器，频率越高，电感越大，滤波效果越好，但其体积大，而受到限制。
10．集成稳压器W7812输出的是正电压，其值为12伏。
11．集成稳压器W7912输出的是负电压，其值为12伏。
12．单相半波整流的缺点是只利用了电源的半个周期，同时整流电压的脉动较大。
为了克服这些缺点一般采用桥式整流电路。
13．单相半波整流的缺点是只利用了电源的半个周期，同时整流电压的脉动较大。
为了克服这些缺点一般采用全波整流电路。
14．单相半波整流的缺点是只利用了电源的半个周期，同时整流电压的脉动较大。
为了克服这些缺点一般采用全波整流电路。
15.稳压二极管需要串入限流电阻 _才能进行正常工作。
16.单相桥式整流电路中，负载电阻为100Ω，输出电压平均值为10V，则流过每个整流二极管的平均电流为_ _A。
17由理想二极管组成的单相桥式整流电路（无滤波电路），其输出电压的平均值为9V，则输入正弦电压有效值应为 10V 。
选择题：直流稳压电源的主要功能是什么？A. 将交流电转换为直流电并稳定输出电压（正确答案）B. 将直流电转换为交流电C. 仅提供稳定的电流D. 仅提供稳定的电压，不考虑电流直流稳压电源中，哪个部件起到稳压作用？A. 变压器B. 整流器C. 滤波器D. 稳压器（正确答案）下列哪种类型的稳压电源适用于对电压稳定性要求较高的场合？A. 简单整流电源B. 串联型稳压电源（正确答案）C. 开关型稳压电源D. 线性稳压电源（注：此选项与B有重叠，但通常串联型稳压电源也指一种较为传统的、稳定性较高的线性稳压方式）在直流稳压电源中，整流电路的作用是什么？A. 将直流电转换为交流电B. 将交流电转换为直流电（正确答案）C. 稳定输出电压D. 过滤电源中的杂波直流稳压电源的输出电压大小通常可以通过什么来调节？A. 变压器B. 电位器（正确答案）C. 滤波器D. 整流器下列哪个参数不是直流稳压电源的主要技术指标？A. 输出电压B. 输出电流C. 输出功率D. 输入电压的频率（正确答案）在使用直流稳压电源时，如果发现输出电压不稳定，可能的原因是什么？A. 稳压器故障（正确答案）B. 整流器效率过高C. 滤波器效果太好D. 变压器输出电压过高直流稳压电源相比简单整流电源的主要优势是什么？A. 输出电压更高B. 输出电流更大C. 输出电压更稳定（正确答案）D. 功耗更低在选择直流稳压电源时，除了考虑输出电压和电流外，还需要考虑哪个重要因素？A. 电源的效率（正确答案）B. 电源的重量C. 电源的外观D. 电源的噪音水平。
直流稳压电源复习题1、在单相半波整流电路中，所用整流二极管的数量是（ ） (a) 四 只 (b) 二 只 (c) 一 只2、在整流电路中，设整流电流平均值为I 0，则流过每只二极的电流平均值I I D 0=的电路是（ ）。
(a)单相桥式整流电路 (b)单相半波整流电路 (c)单相全波整流电路3、整流电路如图所示，变压器副边电压有效值为U 2，二极管D 所承受的最高反向电压是（ ）。
(a) U 2 (b) 22U (c) 222U4、设整流变压器副边电压u U t 222=sin ω，欲使负载上得 到图示整流电压的波形，则需要采用的整流电路是（ ）。
(a)单相桥式整流电路 (b)单相全波整流电路 (c)单相半波整流电路5、整流电路如图所示，设变压器副边电压有效值为U 2，输出电流平均值为I O 。
二极管承受最高反向电压为22U ，通过二极管的电流平均值为12I 0且能正常工作的整流电路是下图中( )。
6、整流电路如图所示，输出电流平均值I O mA =50，则流过二极管的电流平均值I D 是（ ）。
(a) I D =50 mA (b) I D =25 mA (c) I D =12.5 mA7、整流电路如图所示，设二极管为理想元件，已知变压器副边电压u U t 222=sin ω V ， 若二极管D 1因损坏而断开， 则输出电压u O 的波形应为图（ ）。
～～u O u O u O i 2～()a (c)()b +-+-+-~u Ou O ~()a ()b (c)(d)+-8、整流电路如图所示，变压器副边电压电流的平均值（ ）。
9、直流电源电路如图所，用虚线将它分成四个部分，其中滤波环节是指图中（ ）。
(a) (1) (b) (2) (c) (3) (d) (4)10、电容滤波器的滤波原理是根据电路状态改变时，其（ ）。
(a)电容的数值不能跃变(b)通过电容的电流不能跃变(c)电容的端电压不能跃变 11、单相半波整流、电容滤波电路中，设变压器副边电压有效值为U 2，则通常取输出电压平均值U O 等 于（ ）。
第7章直流稳压电源7.1 本章主要知识点7.1.1 整流电路整流电路的作用是将交流电（正弦或非正弦）变换为单方向脉动的直流电，完成这一任务主要是靠二极管的单向导电作用，因此二极管是构成整流电路的核心元件。
常用整流电路如表7.1所示，应重点掌握单相桥式整流电路。
整流电路研究的主要问题是输出电压的波形以及输出电压的平均值U o（即输出电压的直流分量大小），均列于表7.1中。
表中还列出了各种整流电路的二极管中流过的电流平均值I D和二极管承受的最高反向电压U DRM，它们是选择二极管的主要技术参数。
变压器副边电流的有效值I2是选择整流变压器的主要指标之一。
分析整流电路工作原理的依据是看哪个二极管承受正向电压，三相桥式整流电路是看哪个二极管阳极电位最高或阴极电位最低，决定其是否导通。
分析时二极管的正向压降及反向电流均可忽略不计，即可将二极管视作理想的单向导电元件。
表7.1 各种整流电路性能比较表7.1.2 滤波电路滤波电路的作用是减小整流输出电压的脉动程度，滤波通常是利用电容或电感的能量存储功能来实现的。
最简单的滤波电路是电容滤波电路，滤波电容C 与负载电阻R L 并联，其特点是： （1）输出电压的脉动大为减小，并且电压较高。
半波整流：2o U U =全波整流：2o 2.1U U =（2）输出电压在负载变化时波动较大，只适用于负载较轻且变化不大的场合，一般要求时间常数满足：C R L =τ≥2)5~3(T（3）二极管导通时间缩短，电流峰值大，容易损坏二极管。
（4）单相半波整流时二极管承受的最高反向电压增大一倍，为：2DRM 22U U =除了电容滤波电路以外，还有电感滤波电路以及由电容和电感或电阻组成的LC 、CLC π型、CRC π型等复合滤波电路。
电感滤波电路的输出电压较低，一般2o 9.0U U =，峰值电流很小，输出特性较平坦，负载改变时，对输出电压的影响也较小，适用于负载电压较低、电流较大以及负载变化较大的场合，缺点是制作复杂、体积大、笨重，且存在电磁干扰。
第一轮复习8--直流稳压电源测试题 姓名一、选择题（每题2分，共22分）1、串联型稳压电源的调整管工作时处于-------------------------------------（ ）。
A 、放大状态B 、饱和状态C 、截止状态D 、开关状态2、有两个2CW15的稳压二极管，一个稳压值为8V ，另一个为7.5V ，若把两个管的正极并接，再将负极并接，组成一个稳压管接入电路，此时组合管的稳压值为--------------（ ）。
A 8VB 15.5VC 7.5VD 8.5V3、CW7905的输出电压及输出电流为（ ）。
A 、+5V 0.1AB 、-5V 1.5AC 、-5V 0.1AD 、+5V 0.5A4、串联型稳压电路中的调整管的工作状态是( )。
A 、放大B 、截止C 、饱和D 、截止与饱和交替5、如图1所示电路中，已知稳压管V D1的稳压值V Z = 5V ，流过稳压管的电流I Z 为（ ）。
A 、2.5mAB 、10mAC 、5mAD 、7.5mA6、如图2所示由三端稳压器7806组成的电路，元件参数如图。
该电路的输出电压VO 为（ ）。
A 、6VB 、12VC 、18VD 、24V7、如图3所示由三端稳压器7806和集成运放组成的电路，元件参数如图。
该电路的输出电压VO 为------------------------------------------------------------------（ ）。
A 、6VB 、12VC 、18VD 、24V图1 图2 图38、在带放大环节的串联型稳压电源中，调节RP 触头的位置可改变输出电压的数值,下面说法正确的是--------------------------------------------------------------（ ）。
A RP 触头移到最上端，输出电压最大B RP 触头移到最下端，输出电压最小C RP 触头移到最下端，调整管的管压降最小D RP 触头移到最下端，调整管的管压降最大9、采用差动式放大电路作比较放大器，可以------------------------------（ ）。
第八章----直流稳压电源练习————————————————————————————————作者：————————————————————————————————日期：第八章直流稳压电源练习（二轮复习）一、选择题1、1. 并联型稳压电路能输出稳定的。
A．脉动直流电 B. 交流或直流电C．交流电 D. 直流电2、在（2）所示的电路中，正确的并联型稳压电路是。
3、用一只伏特表测量一只接在电路中的稳压二极管（2W13）的电压读数只是0.7V，这种情况表明该二极管______A．工作正常B．接反C．处于击穿状态D．不确定4、要求输出稳定电压+10V，集成稳压器应选用的型号是。
A．W7812 B. W317C．W7909 D. W3375、下列对串联型带放大环节稳压电源表述错误的是_____。
A、有调整元件、比较放大、基准电源、采样电路B、放大对象是采样信号与基准电源的差值C、需要时，调整管才工作；不需要时，调整管不工作。
D、比并联型稳压电路的输出电流大。
6、电路如图示，此为一同学设计的输出Uo 为6V 直流电源电路，请指出其中存在______处错误。
A．三B．四 C．五7、电路如上图示，此为一同学设计的输出Uo 为6V 直流电源电路，请指出其中变压器存在的错误是______。
A．变压器的副边值太大B．变压器的匝数比太小C．变压器的副边值太小8、稳压电路一般来说，它属于_____电路。
A．负反馈自动调整 B.负反馈放大C. 直流电路D.交流放大9、下列指标属于稳压电源特性指标的是_________.A.稳压系数SrB.输出电流IoC.输出电阻r oD.电压调整率Kv10、串联型稳压电路如图示，当调节电位器RW 时，如果UO 始终为22V，此时放大管T2 和调整管T1 分别工作在______。
A ．靠近截止区和饱和区B ．饱和区和截止区C ．放大区和饱和区11、串联型稳压电路如图示，该电路实质上是一个______电路。
直流稳压电源(总分56,考试时间90分钟)1. 串联型稳压电路包括______四个部分。
A．降压、整流、滤波及稳压B．调整管、取样环节、基准电压及比较放大C．整流、取样、比较放大及负反馈D．放大、反馈、选频、稳幅2. 串联型稳压电路中，调整管处于状态______。
A．饱和 B．放大 C．截止 D．开关3. 串联型稳压电路中，基准电压指的是______。
A．输出的取样电压 B．输出电压 C．稳压管的稳压值 D．以上都不对4. 串联型稳压电路是通过调整______的值达到稳压的目的。
A．调整管的UCE B．输出取样电压 C．稳压管的电压 D．以上都不对5. 带有放大环节的稳压电路中，被放大的量是______。
A．基准电压 B．输出采样电压C．输出采样电压与基准电压之差 D．以上都不对6. 稳压电路一般来说，它属于______电路。
A．负反馈自动调整 B．负反馈放大 C．直流放大 D．以上都不对7. 串联型稳压电路如图所示，已知ui=24V，R1=R2=RW，uz=5.3V，uce=0.7V，输出的可调范围为______V。
A．12～18 B．9～18 C．0～18 D．0～98. 串联型稳压电路如图所示，已知U2=18V，R1=R2=RW，Uz=3.3V，UBE=0.7V，输出的可调范围为______V。
A．12～18 B．9～18 C．6～12 D．0～99. 串联型稳压电路如图所示，当调RW时，uo为0，在电路没有其他异常的情况下，可能的原因是______。
A．调整管工作在饱和 B．调整管已截止或开路C．整流二极管开路 D．整流二极管短路10. 串联型稳压电路如图所示，电路中R3的作用是______。
A．提供偏置电流 B．为Dz限流 C．负反馈 D．正反馈11. 三端集成稳压器78L05表示其输出电压为______V。
A．+5 B．-5 C．0 D．812. 三端集成稳压器78L08表示其输出电压为______V。

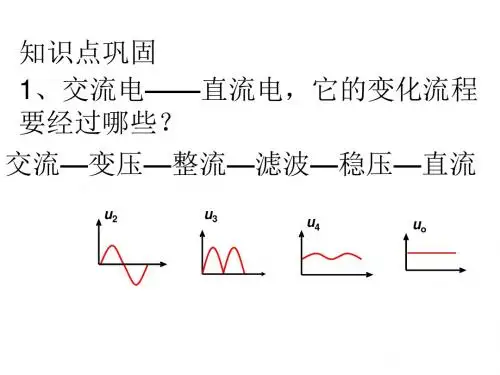

第6章：直流稳压电源复习练习题基本概念：理解直流稳压电源四个环节及作用：变压、整流、滤波和稳压；理解单相 半波、桥式整流原理；了解滤波电路、稳压电路的原理。
了解集成稳压器的应用分析依据和方法：掌握半波、桥式整流电路负载平均电压、电流的计算，以及整流二 极管的平均电流和最高反向电压的计算。
会画半波、桥式整流波形，以及负载上整流输出 电流、电压极性。
10. ________________________________ 集成稳压器 W7812输出的是 ，其值为12伏。
（正电压） 11. ________________________________ 集成稳压器 W7912输出的是 ，其值为12伏。
（负电压） 12. ___________________________________ 单相半波整流的缺点是只利用了 ，同时整流电压的脉动较大。
为了克服这些缺点一般采用 ____________ 。
（电源的半个周期、桥式整流电路）13. ______________________________________ 单相半波整流的缺点是只利用了_____________________________________________________________ ，同时整流电压的 一般采用全波整流电路。
（电源的半个周期、脉动较大）14. 单相半波整流的缺点是只利用了电源的半个周期，同时整流电压的点一般采用 ______________ 。
（脉动较大、全波整流电路）15. 稳压二极管需要串入 ________________ 才能进行正常工作。
（限流电阻） 16. 单相桥式整流电路中，负载电阻为100Q ，输出电压平均值为 10V ，则流过每个整流二极管的平均电流为 _____________ A基本公式：半波整流U 。
O.45U 2,I oU o R L 0.45坐,I R L D I O ,U D RM V 2U 2桥式整流U 。
O.9U 2,I 。
U o R LO.9J1DRL1 H —2I O ，U D RM^2U 2一、填空题：1.桥式整流和单相半波整流电路相比，在变压器副边电压相同的条件下，___________ 电路的输出电压平均值高了一倍；若输出电流相同，就每一整流二极管而言，则桥式整流电路的整流平均电流大了一 倍，采用 电路，脉动系数可以下降很多。
2. 在电容滤波和电感滤波中， 感、电容）3. 电容滤波的特点是电路简单，电压、外特性）4. 电容滤波的特点是电路简单，（脉动、电流）5•电容滤波的特点是电路简单，输出电压较高，脉动较小 特性、电流） 6.电容滤波的特点是电路简单， 输出电压较高， _（脉动、电流）7. _______________________ 对于LC 滤波器， 越高，电感越大，滤波效果越好。
8. 对于LC 滤波器，频率越高， _______________ 越大，滤波效果越好。
9. 对于LC 滤波器，频率越高，电感越大，滤波效果越好，但其（桥式整流、桥式整流） 滤波适用于大电流负载， _______________ 滤波的直流输出电压高。
较高，脉动较小，但是较差，有电流冲击。
输出电压较高， 较小，但是外特性较差, ，但是 较小较差，有 ，但是外特性较差，有（电（输出冲击。
冲击。
（外冲击。
（频率） （电感）—大，而受到限制。
（体积）。
为了克服这些缺点。
为了克服这些缺。
（0.05）17由理想二极管组成的单相桥式整流电路（无滤波电路） 电压有效值应为 18.单相桥式整流、电容滤波电路如图所示。
已知R-=100 ，L2=12V ，估算U ）为。
（10V ），其输出电压的平均值为9V ,则输入正弦。
（14.4V ）19.单相桥式整流电路(无滤波电路)输出电压的平均值为 V 。
( 30)27V ，则变压器副边的电压有效值为20. 单相桥式整流电路中，流过每只整流二极管的平均电流是负载平均电流的 21. 将交流电变为直流电的电路称为 _____________________ 。
(整流电路 22. 单相桥式整流电路变压器次级电压为 10V(有效值)， 为 _________________ 。
( 14.14V ) 23. 整流滤波电路如题图所示，变压器二次电压的有效值 平均电压U L 约为 V 。
(24) 24. 图示为含有理想二极管组成的电路，当输入电压 为 _______________ 。
( 9V ) 二、计算题： 1.已知负载电阻 R L = 80试计算变压器付边电压 I 解： 。
(一半) ) 则每个整流二极管所承受的最大反向电压 U=20V ,滤波电容 C 足够大。
则负载上的 的有效值为10V 时，输出电压 u o 平均值 I ，负载电压 U b = 110 V 。
今采用单相桥式整流电路，交流电源电压为 U 、负载电流和二极管电流 I D 及最高反向电压 U D RM 220 V 。
(1)负载电流I 仏 R L 110 80 1.4( A )每个二极管通过的平均电流 11 O 0.7 变压器二次侧电压的有效值为: U 2 U O 0.9 110122 (V ) 0.9 U DRM <2U 2 迈 122172.5 (V ) 2. 有两只稳压管6、02, 现欲获得7V 、15V 和9V 的稳定输出电压 U O ,试画出相应的并联型稳压电路。
解：对两个稳压管采用不同的联接方式就可得到 7V 、15V 和9V 三个稳定的输出电压，电路如下图 所示。
画对分别得分为3. 有一直流电源，其输出电压为 110V 、负载电阻为 55Q 的直流负载，采用单相桥式整流电路(不 带滤波器)供电。
试求变压器副边电压和输出电流的平均值， 解：采用单相桥式整流电路时 其稳定电压分别为 8.5V 和6.5V ，其正向压降均为0.5V ，输入电压足够大。
并计算二极管的电流I D 和最高反向电压 LD R M)U 0 0.9u 210 詈 2(A) …U 2 0.9 1 1 I D - I 0 T 2 2 1100.9 122( V ) 1(A ) 122 173( V ) 4.有一直流电源，其输出电压为 110V 、负载电阻为 带滤波器)供电。
试求变压器副边电压和输出电流的平均值， 解：当采用单相半波整流电路时企 11244 (V )0.45 0.4555Q 的直流负载，采用单相半波整流电路(不 并计算二极管的电流 I D 和最高反向电压 LD R M) 10詈 2(A)I D I 0 2(A)244 346( V )5.单相桥式整流电路中，不带滤波器，已知负载电阻 A 360 Q,负载电压U O = 90V 。
试计算变压器7. ※在如图所示的电路中，变压器副边电压最大值 解 当U 2的极性为上正下负且 U 2 U GB 时，二极管 向电压而截止，忽略二极管的正向压降，则输出电压. Uo UGB U2 U GB I o——。
RL RL当U 2的极性为上正下负且 U 2 U GB ，以及U 2的极性为上负下正时，4个二极管均因承受反向电压而截止, 忽略二极管的反向电流，则输出电流 i o 0，输出电压U o U GB 。
根据以上分析，可画出U 2、U o 及i o 的波形，如下图所示。
8、有一单相桥式整流电路如图所示，其负载电阻R L = 180Q, 载 电压U L ,负载电流I L ,及每个二极管通过的 I D 和U DRm 解： U L =0.9 U 2 =18(V)10、有一单相半波整流电路如图所示，其负载电阻 载电压U L ,负载电流I L 及每个二极管通过的 I D 和 U DRm 解： U L =0.45 U 2 =9 (V) I L =9/90=0.1 (A)U DR =j 2 U 2 = 72 X 20=28.3( V)11、已知R L =45Q ，现需要一直流电压 U L = 90 V 的电源供电，如果采用单相桥式整流电路，试计算 变压器付边电压 U2、通过二极管的电流I D 和二极管承受的最高反向电压U D RM)解：I 0=90/45=2 (A)U L =0.9 U 2副边的电压有效值 L 2和输出电流的平均值，并计算二极管的电流 I D 和最高反向电压 U D RM解：采用单相桥式整流电路时 U O 0.9U 2 90 |0 360 0.25(A)U o0.9 1 尹——100 (V ) 0.9 1 -0.25 0.125(A)2 DRM72U 2 迈 100 141.2 (V ) 6. △欲得到输出直流电压 试画出电路图，计算电源变压器付边电压 解：应采用桥式整流电路， U o 50 V , 直流电流l o 160mA 的直流电源，若采用单相桥式整流电路, L 2,并计算二极管的平均电流 I D 和承受的最高反向电压 L D RM如下图所示。
变压器副边电压有效值为: U 2些竺55.6 0.9 流过整流二极管的平均电流为: 0.9 -1602(V) 80 ( mA整流二极管承受的最高反向电压为:U DRM扭 55.6 78.6(V )U G B ,试画出U o 及i o 的波形。
VD 、VD 因承受正向电压而导通， VD 、VD 因承受反U o 等于变压器副边电压 U 2,即U o U 2，输出电流L 2M 大于电池电压 GB ， 变压器副边电压为 U 2=20 V ，试求负 1I D= — I L =0.05( A )29、已知R L =10Q ，现需要一直流电压 U L = 9V 的电源供电，如果采用单相半波整流电路，试计算变 压器副边电压 U 2、通过二极管的电流 I D 和二极管承受的最高反向电压 U DRmI L =18/180=0.1 (A)U DR|= 42 U 2=血 X 20=28.3( V )在半波整流电路中，U O =0.45 UU 2U O 9 0.45 0.4520(V) (3 分)I D I OU OR L 9-O.9U DRM72U 2 42 20 28.28R L = 90 Q,变压器付边电压为 U 2=2OV ，试求负 I D = I L =0.1( A )本文档如对你有帮助，请帮忙下载支持!则U 2=90/0.9=100 (V) U DRt= U 2= J2 X 100=141.4( V ) I D= I L/2=1( A )。
