毕业设计——直流稳压电源的设计

稳压电源的研究方案毕业设计论文摘要：稳压电源是一种能够为电子设备提供稳定直流电压的电源装置。

本论文针对稳压电源的设计及优化问题进行研究，探讨不同的稳压电源拓扑结构、控制策略和性能评估方法，并通过实验验证其稳定性和效果。

通过对比分析，旨在寻找一种最优的稳压电源设计及控制方案。

第一章引言稳压电源是现代电子设备中必不可少的一部分，其稳定性对设备正常运行和保护器件起着至关重要的作用。

然而，由于电网的电压波动和负载的变化，稳压电源的设计和控制面临着一系列的挑战。

为了满足不同领域的需求，如通信、工业、医疗等，研究和设计一种高效、可靠的稳压电源是非常重要的。

第二章稳压电源的基本概念与拓扑结构本章将介绍稳压电源的基本概念和设计要求，并详细介绍常见的稳压电源拓扑结构，包括线性稳压器、开关稳压器和混合稳压器。

此外，还会对这些稳压电源拓扑结构的优缺点进行评估和比较。

第三章稳压电源的控制策略本章将重点讨论稳压电源的控制策略。

包括传统的PID控制器、模糊控制和神经网络控制等方法。

此外，还会讨论适用于不同情况下的最优控制策略，并通过仿真实验进行评估。

最后，会对比分析各控制策略的优缺点。

第四章稳压电源的性能评估方法本章将介绍稳压电源性能评估的常用方法，包括稳定性分析、输出纹波和效率评估等。

通过对不同稳压电源拓扑结构和控制策略进行性能评估，可以找到最优的稳压电源设计方案。

第五章实验设计及结果分析本章将介绍实验的设计及结果分析。

通过在实际的稳压电源上进行不同控制策略的实验，评估各种方案的性能和稳定性。

通过对比分析实验结果，验证理论与实践的一致性，并提出可能的优化方案和改进策略。

第六章结论与展望本章将对本文的研究工作进行总结，并提出未来的研究展望。

本论文通过研究稳压电源的拓扑结构、控制策略和性能评估方法，致力于寻找一种最优的稳压电源设计方案。

未来的研究可以进一步优化现有的方案，并探索新的稳压电源技术。

黑龙江科技学院机械电子工程系本科毕业设计（论文）题目数字显示连续可调直流稳压电源的设计专业班级学号学生姓名指导教师设计所在单位年月数字显示连续可调直流稳压电源的设计摘要：随着科技的发展，电气、电子设备已经广泛的应用于日常、科研、学习等各个方面。

电源已经成为电气和电子设备中必不可少的能源供应部件，对电源的研究和开发已经成为新技术、新设备开发的重要环节，在推动科技发展中起着重要作用。

本文介绍了一种数字显示连续可调直流稳压电源的设计方案，此方案应用7824及7924芯片组成稳压电源的电源模块，用ICL7107芯片组成了数显模块，最终通过两个模块的连接实现连续可调直流稳压功能。

同时，本文还对电源模块和数显模块的基本原理，参数计算和性能指标等进行了分析讲解。

这种电源价格便宜，电路简单，并且可通过旋钮在-24V~24V范围内调节电压，使用方便、安全、稳定性高。

关键词：稳压电源 A/D转换器电源模块稳压模块The design of digital demonstration continuously adjustable DCpower supplyAbstract: With the development of science and technology, electrical, electronic equipment has been widely used in all aspects of day-to-day, scientific research, all aspects of learning and so on. Power has become the essential components of energy supply in electrical and electronic equipment the research and development for power has become important in new technology, new equipment, it plays an important role in promoting the development of science and technology.This article introduces one kind of digital demonstration continuously adjustable DC power supply’s design proposal. This plan applies 7824 and 7924 chip composition DC power supply’s power source module and has composed the number obviously module with the ICL7107 chip, finally realizes continuously the adjustable DC constant voltage function through two module’s connections. At the same time, this article also to the power source module and the number obviously module’s basic principle, the parameter computation and the performance index and so on has carried on the analysis explanation.This kind of power source price is cheap, the electric circuit is simple, and may adjust the voltage through the knob in the 24V~-24V scope, and it is easy to operate, security, the stability are high.Key words: stabilized voltage supply A/D converter power module digital display module目录第一章绪论 (1) (1) (1) (1) (2) (3)第二章电源总体方案确定 (5) (5) (5) (5) (6) (7) (7) (7) (7) (8)第三章电源模块的设计 (9)三端稳压器的工作原理 (9) (9)。

稳压电源的设计与制作学生：XX 指导教师：XX摘要：随着电子技术的高速发展，电子系统的应用领域越来越广泛，电子设备的种类也越来越多，电子设备与人们的工作、生活的关系益密切。

任何电子设备都离不开可靠的电源，它们对电源的要求也越来越高。

特别是随着小型电子设备的应用越来越广泛，也要求能够提供稳定的电源，以满足小型电子设备的用电需要。

本文基于这个思想，设计和制作了符合指标要求的开关稳压电源。

开关电源具有高频率、高功率密度、高效率等优点, 被称作高效节能电源。

由于开关稳压电源具有这些优点，基于这个思想设计了一个1～5V可调的低功率开关稳压电源，以满足小型电子设备的供电需要。

本文以开关电源的发展历史、发展现状以及发展趋势为线索，介绍了开关电源的一些新技术，技术指标，分类标准等。

并根据这些标准设计了一种满足小型电子设备供电需要的开关稳压电源。

电源设计的主要指标是：输入电压为AC220V，输入频率为50HZ，输入电压范围为AC165V～265V，输出电压为直流1～5V可调，输出最大电流为150mA，输出最大功率为2.25W。

最后在完成基本指标的基础上，本文还增加了防浪涌电流的附属功能，使电路更加满足小型电子设备的用电需要。

数控直流稳压源就是能用数字来控制电源输出电压的大小，而且能使输出的直流电压能保持稳定、精确的直流电压源；本文介绍了利用数/模转换电路、辅助电源电路、去抖电路等组成的数控直流稳压电源电路，详述了电源的基本电路结构和控制策略；它与传统的稳压电源相比，具有操作方便、电压稳定度高的特点，其结构简单、制作方便、成本低，输出电压在1～5V之间连续可调，其输出电压大小以1V步进，输出电压的大小调节是通过“＋”“－”两键操作的，而且可根据实际要求组成具有不同输出电压值的稳压源电路。

该电源控制电路选用89C51单片机控制主电路采用串联调整稳压技术具有线路简单、响应迅速、稳定性好、效率高等特点。

详细分析了电源的拓朴图及工作原理。

延安大学西安创新学院本科毕业论文（设计）题目：数控直流稳压电源的设计专业：电子信息工程姓名：学号：指导教师：毕业时间：数控直流稳压电源的设计摘要：本设计针对对普通直流电源一般不可以调节或调节范围小的缺点设计出了一种可调节，宽调节范围的直流稳压电源。

该直流稳压电源系统以STC单片机公司的89C52RC单片机为核心，利用10位DA芯片TLC5615作为DA输出，由单片机由采样电阻对输出电压进行采样处理，采用C语言进行程序控制，输出0~9.9V，步进0.1V的精确稳压输出关键词：直流电流源；单片机；89C52RC；TLC5615High precision DC current source based on 51 MCUAbstract:For regular direct current voltage stabilizer accuracy is not high, and the adjusting range is small, we designed a direct voltage stabilizer with high precision and wide adjusting range. This system is based on the MCU of 89C52RC which product by STC. Using a chip TLC5615 which with 10 bit as DA output. By using the resister to process the output voltage. Use the C language to control the system. So that it can output 0~+9.9V, and stepping for 0.1V adjustment function.Key words: DC current;MCU;89C52RC;TLC5615目录1 引言 (1)2 设计原理 (1)3 单元电路的设计 (2)3.1DA的选择与论证 (2)3.2稳压输出方案选择与论证 (2)3.3显示模块的选择与论证 (3)3.4输入按键的选择与论证 (3)4 本系统核心器件简介 (3)4.1STC89C52单片机 (3)4.2TLC5615芯片 (4)4.3TLC431芯片 (5)4.4LM324芯片 (5)5 硬件电路设计 (6)5.1电源电路 (6)5.2DA输出电路 (6)5.3稳压输出电路 (7)5.4数码管显示电路 (7)5.5整体电路原理设计 (8)6 系统软件设计 (9)6.1主程序流程图 (9)6.2DA转换流程图 (9)7 系统调试与仿真 (10)7.1系统仿真 (10)7.2DA输出仿真： (11)7.3PCB制作 (12)7.4硬件调试 (14)7.5软件调试 (14)8 结束语 (15)参考文献 (17)致谢 (18)附录一程序清单 (19)1 引言当今社会人们极大的享受着电子设备带来的便利，但是任何电子设备都有一个共同的电路--电源电路。

设计课题：可简易数字显示的集成直流稳压电源的设计一设计目的：通过可简易显示的直流稳压电源的设计、安装和调试，要学会：⑴选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电流；⑵掌握直流稳压电路的调试及主要技术指标的测试方法。

⑶选择合适的A/D转换芯片和各种辅助设计IC，并掌握它们的各种指标和性能；⑷掌握软件控制显示和A/D转换方法和硬件电路的连接，巩固汇编语言设计的基本知识及技巧；⑸学会模拟和数字电路的汇合设计，体会其中的要点和难点；⑹掌握软硬件结合安装调试的方法和熟练掌握印制电路板技巧；⑺通过设计加深对基础知识的认知和个学科间的联系，能基本的进行综合电路课题的设计。

二技术指标：⑴两路基本电压输出±5V和±12V电压、一路可调0~20V可显示电压输出，最大输出电流为1.5A。

⑵输出纹波电压5～6mV，输出电流大于1A⑶输出功率≥20W，总体谐波失真小于0.2％，稳压系数S v≤5×10-3。

⑷数字电压表四位显示，分辨率小于20mV，可连续可调。

显示范围为四档：Ⅰ：0～5V、Ⅱ：5～10V、Ⅲ：10～15V、Ⅳ：15～20V。

⑸可外接测量范围0~20V的电压，具有自动换档的功能。

三设计要求：⑴合理选择设计方案、独立元器件和各种芯片；⑵完成全电路理论设计、安装调试、绘制电路图和制作电路板；⑶撰写设计报告、调试总结报告及使用说明书。

四设计内容：1：基本原理1.1：直流集成稳压电源原理交流电源电压经电源变压器变换成整流电路所需的交流电压植后，通过整流电路变成单向脉冲电压，再由滤波电路滤去其中的交流分量，得到较平滑的直流电压，最后经稳压电路获得稳定的直流电压。

1.2：数字电压显示原理直流电压经过模数转换器进行采样、量化与编码输出二进制代码，由单片机系统进行处理，一方面根据计算结果去自动切换量程；另一方面通过显示系统进行实时的显示输出电压值。

2：结构框图3：单元电路设计3.1：直流稳压电源3.1.1方案选择在两种方案中，第一种是用的集成度很高的稳压管，如图下，它里边除了增加了一组启动电路外，其余部分与一般的串联型稳压电路完全一样，其基准电压源的保护性更高，保护电路更完善。

电路设计与制作组毕业设计任务计划书一．课题：直流稳压电源的设计和protel软件的应用1．设计内容与要求1：1）设计内容：设计一波形直流稳压电源，满足：（1）当输入电压在220V,50HZ时，输出电压为15V。

（2）输出纹波电压小于5mv，使用稳压管，变压器变比10：1。

2）设计要求:（1）熟练掌握电子线路的基本知识,合理正确选用元器件。

（2）熟练使用PROTEL软件画电路图和制作PCB电路板,电路板使用双面板尺寸自定义,采用插针式元件,过孔镀铜,焊盘之间允许走一根铜膜线,最小铜膜走线宽度10mil,电源地线铜膜线宽度20mil.（3）阐述用Protel99SE进行电路设计的基本步骤：包括详细的电路原理图设计的步骤和印刷电路板设计的步骤。

（4）设计中的问题及解决方法（包括常用的问题如：如何将原理图粘贴到word 软件中、如何删除图纸外多余的部分、如何将平面ＰＣＢ电路板文件转化为三维立体效果等）（5）用Protel99SE的仿真功能对所设计的电路进行仿真,验证设计结果。

用三维观察器检验电路板外观。

.2．设计内容与要求2:1）设计内容：设计一波形直流稳压电源，满足：（1）当输入电压在110V,50HZ时，输出电压为7V，采用串联稳压电路。

2）设计要求:1.熟练掌握电子线路的基本知识,合理正确选用元器件和集成电路选用时应注意的问题2.熟练使用PROTEL软件画电路图和制作PCB电路板,电路板使用双面板尺寸自定义,采用插针式元件,过孔镀铜,焊盘之间允许走一根铜膜线,最小铜膜走线宽度20mil,电源地线铜膜线宽度40mil.3.阐述用Protel99SE进行电路设计的基本步骤：包括详细的电路原理图设计的步骤和印刷电路板设计的步骤.4.设计中的问题及解决方法（包括常用的问题如：如何将原理图粘贴到word软件中、如何删除图纸外多余的部分、如何将平面ＰＣＢ电路板文件转化为三维立体效果等）5.用Protel99SE的仿真功能对所设计的电路进行仿真,验证设计结果.用三维观察器检验电路板外观。

基于单片机的直流稳压电源毕业设计基于单片机的直流稳压电源是一种能够提供稳定的直流电压输出的装置。

它广泛应用于各种电子设备和电子系统中，并且对电子设备的正常工作起到至关重要的作用。

本文将介绍这样一个基于单片机的直流稳压电源的毕业设计，并详细讨论其设计原理、电路图和功能。

首先，我们来介绍这个直流稳压电源的设计原理。

该电源的设计采用了单片机作为控制核心，通过精确的反馈控制来保持稳定的输出电压。

具体来说，单片机通过测量输出电压并与设定的目标值进行比较，然后相应地调整控制电路的工作状态，以实现电压的稳定输出。

单片机还可以监测电源的工作状态，并在出现异常情况时采取相应的保护措施，以防止电源和连接的设备受到损坏。

其次，我们来看看这个直流稳压电源的电路图。

电路图中包括了电源输入部分、控制部分和输出部分。

电源输入部分主要包括输入电源接口、输入滤波电路和过压保护电路。

控制部分由单片机和与之连接的外围电路组成，用于控制电源的工作状态和输出电压。

输出部分由电压稳压电路和输出滤波电路组成，用于提供稳定的输出电压。

此外，电路图还包括了保护电路，用于保护电源和负载设备免受过电流、过压和过热等异常情况的影响。

最后，我们来讨论一下这个直流稳压电源的功能。

该电源具有以下几个主要功能：1.稳定输出电压：通过单片机的精确控制，电源可以提供稳定的输出电压，以满足负载设备的要求。

2.输入保护：通过过压保护电路，电源可以在输入电源过压时及时切断电源输入，以保护电源和负载设备。

3.负载保护：通过输出过电流保护电路，电源可以在输出电流超出额定值时及时切断电源输出，以保护电源和负载设备。

4.温度保护：通过温度传感器和过热保护电路，电源可以在工作温度超出安全范围时及时切断电源输出，以确保电源的安全运行。

总结起来，这个基于单片机的直流稳压电源是一种功能强大的装置，能够提供稳定的输出电压，并具有输入和负载保护功能。

它的设计原理、电路图和功能使得其能够广泛应用于各种电子设备和电子系统中。

南京信息职业技术学院毕业论文作者学号系部电子信息工程系专业电子信息工程技术题目大功率直流稳压电源的设计指导教师评阅教师完成时间：2010 年05 月10 日毕业论文中文摘要毕业论文外文摘要目录1引言 (5)2概述 (5) (5) (6) (6) (7)3电源硬件系统设计 (7) (7) (8) (9) (9) (10) (13) (13) (13) (14) (15)4参数计算 (15) (15) (16) (18) (18)5辅助电路 (20) (20) (20) (21)6单片机控制系统的设计 (22) (22) (23)结论 (26)致谢 (27)参考文献 (27)附录A 电路图 (28)1引言自70年代末以来，国外迅速发展功率场效应晶闸管（Power MOSFET）,绝缘门级双级性晶闸管（IGBT）和MOS栅控晶闸管（MCT）等新型功率开关器件，由于这些新型器件具有开关频率高，器件自身的功率损耗小，因而转换效率高，电路结构简单等优点，在加热电源领域中，正在得到广泛的应用。

其中IGBT器件，其输出管压降低，一般在3V以下，器件本身的功耗小，具有晶闸管的优点，适合于大电流工作，其控制端采用了场效应管的技术，驱动非常小，适应于高速开关，且没有二次击穿的问题，工作比较安全，因此属于目前国际上有限发展的大功率开关器件。

国外器件制造厂商推出了一系列大功率IGBT模块，其最大单管电流已达到1000A以上，耐压可达到1200V（有的可达到1400V），开关时间在600ns以下。

其实际工作频率可达到50KHz，功率较小时可达到100KHz，因此是极有前途的功率开关器件。

但是，上述这些新型功率开关器件也存在一些弱点，如电压与电流的过载能力弱，当工作参数超过其安全范围是，非常容易损坏。

因此给电路结构的设计与制造提出了新的要求，并且需要快速而有效的保护措施。

由于IGBT逆变器的逆变频率高，节能效果好，在各种电源中均有重要的应用。

万博科技职业学院毕业设计（论文）报告系别专业年级学制学号姓名目录1、摘要 32、系统功能 53、方案论证与比较 53.1、稳压电源的分类 53.2、稳压电源部分方案 6方案一：简单的并联型稳压电源 6方案二：串联型稳压电源 6方案三：输出可调的开关电源 73.3、三端集成稳压芯片 7方案一:采用LM317器电源可调式三端稳压 7方案二: 采用7805三端稳压器电源 83.4、数字显示部分 (8)方案一：用Atmage16实现模数转换 8方案二：采用三位半A/D转换器ICL7107 84、系统硬件设计 81、电路原理 82、硬件模块分析 92.1、ATmage16单片机模块 92.2、L6203驱动模块 112.3、5V系统电源模块 132.4 、1602液晶显示模块 142.5输出电压采集反馈电路模块 155、系统的软件设计 155.1、程序设计 155.2、程序流程图 166、结束语 167、参考文献 171、摘要电源技术尤其是数控电源技术是一门实践性很强的工程技术，服务于各行各业。

电力电子技术是电能的最佳应用技术之一。

当今电源技术融合了电气、电子、系统集成、控制理论、材料等诸多学科领域。

随着计算机和通讯技术发展而来的现代信息技术革命，给电力电子技术提供了广阔的发展前景，同时也给电源提出了更高的要求。

随着数控电源在电子装置中的普遍使用，普通电源在工作时产生的误差，会影响整个系统的精确度。

电源在使用时会造成很多不良后果，世界各国纷纷对电源产品提出了不同要求并制定了一系列的产品精度标准。

只有满足产品标准，才能够进入市场。

随着经济全球化的发展，满足国际标准的产品才能获得进出的通行证。

数控电源是从80年代才真正的发展起来的，期间系统的电力电子理论开始建立。

这些理论为其后来的发展提供了一个良好的基础。

在以后的一段时间里，数控电源技术有了长足的发展。

但其产品存在数控程度达不到要求、分辨率不高、功率密度比较低、可靠性较差的缺点。

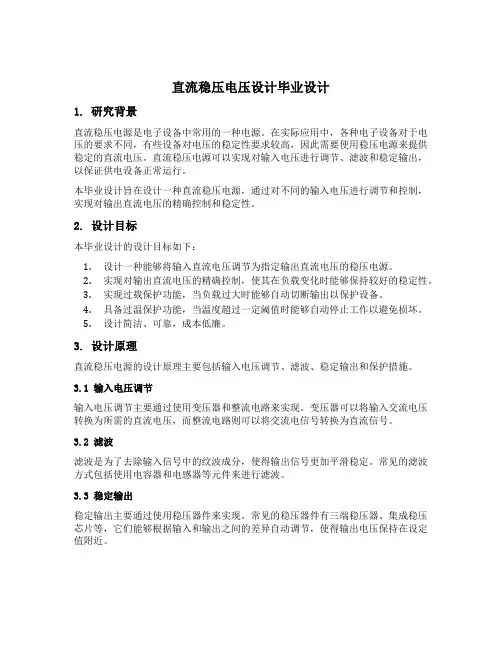

直流稳压电压设计毕业设计1. 研究背景直流稳压电源是电子设备中常用的一种电源。

在实际应用中，各种电子设备对于电压的要求不同，有些设备对电压的稳定性要求较高，因此需要使用稳压电源来提供稳定的直流电压。

直流稳压电源可以实现对输入电压进行调节、滤波和稳定输出，以保证供电设备正常运行。

本毕业设计旨在设计一种直流稳压电源，通过对不同的输入电压进行调节和控制，实现对输出直流电压的精确控制和稳定性。

2. 设计目标本毕业设计的设计目标如下：1.设计一种能够将输入直流电压调节为指定输出直流电压的稳压电源。

2.实现对输出直流电压的精确控制，使其在负载变化时能够保持较好的稳定性。

3.实现过载保护功能，当负载过大时能够自动切断输出以保护设备。

4.具备过温保护功能，当温度超过一定阈值时能够自动停止工作以避免损坏。

5.设计简洁、可靠，成本低廉。

3. 设计原理直流稳压电源的设计原理主要包括输入电压调节、滤波、稳定输出和保护措施。

3.1 输入电压调节输入电压调节主要通过使用变压器和整流电路来实现。

变压器可以将输入交流电压转换为所需的直流电压，而整流电路则可以将交流电信号转换为直流信号。

3.2 滤波滤波是为了去除输入信号中的纹波成分，使得输出信号更加平滑稳定。

常见的滤波方式包括使用电容器和电感器等元件来进行滤波。

3.3 稳定输出稳定输出主要通过使用稳压器件来实现。

常见的稳压器件有三端稳压器、集成稳压芯片等，它们能够根据输入和输出之间的差异自动调节，使得输出电压保持在设定值附近。

3.4 过载保护过载保护是为了防止负载过大时对设备造成损坏。

常见的过载保护方式包括使用过流保险丝、过流保护电路等，当负载电流超过设定值时能够自动切断输出，以避免设备受损。

3.5 过温保护过温保护是为了防止设备因温度过高而损坏。

常见的过温保护方式包括使用温度传感器和控制电路等，当温度超过设定阈值时能够自动停止工作，以避免设备受损。

4. 设计步骤本毕业设计的设计步骤如下：1.确定设计指标和要求，包括输入电压范围、输出电压范围、输出电流要求等。
