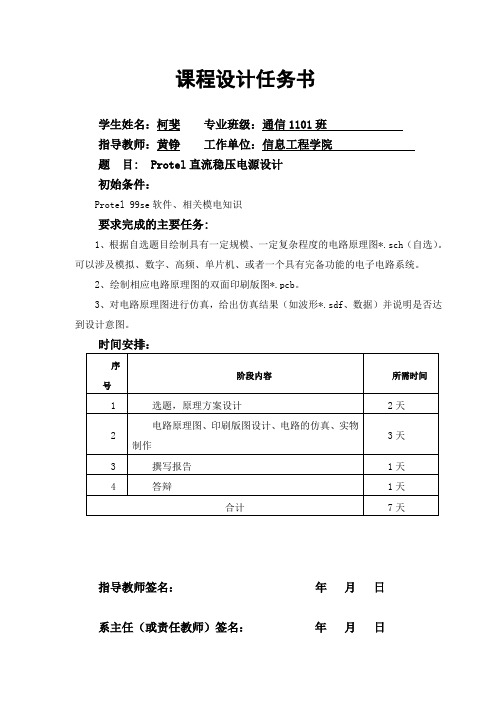

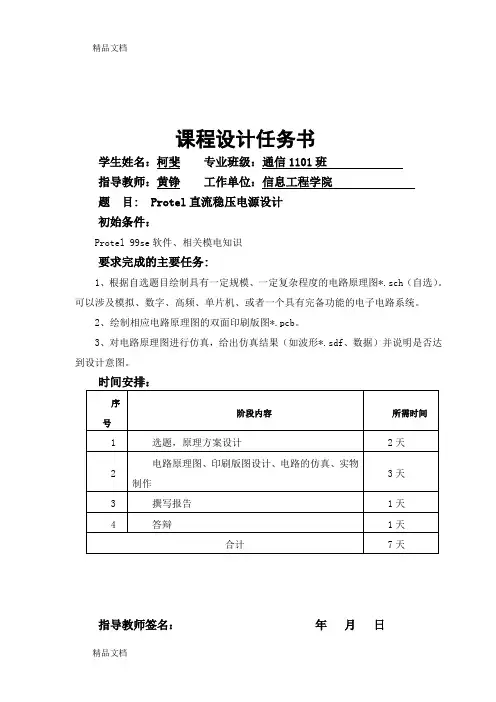

课程设计任务书学生姓名：柯斐专业班级：通信1101班指导教师：黄铮工作单位：信息工程学院题目: Protel直流稳压电源设计初始条件：Protel 99se软件、相关模电知识要求完成的主要任务:1、根据自选题目绘制具有一定规模、一定复杂程度的电路原理图*.sch（自选）。
可以涉及模拟、数字、高频、单片机、或者一个具有完备功能的电子电路系统。
2、绘制相应电路原理图的双面印刷版图*.pcb。
3、对电路原理图进行仿真，给出仿真结果（如波形*.sdf、数据）并说明是否达到设计意图。
时间安排：指导教师签名：年月日系主任（或责任教师）签名：年月日摘要电路仿真技术是近十年来在电子技术研究领域的一场革命。
设计人员利用计算机及其软件的强大功能，在电路模型上进行电路的性能分析和模拟实验，从而得到准确的结果，然后再付诸生产，极大的减少了实验周期和试制成本，提高了生产效率和经济效益，受到了电子生产厂家的一致欢迎。
现在，电子仿真技术已成为电子工业领域不可缺少的先进技术。
可进行电子仿真的软件有多种，其中以PROTEL99流行最广。
尤其是PROTEL99-SE 仿真器，提供了强大的仿真功能，仅仿真元件就有6400多种，对模拟电路、数字电路和模拟数字混合电路均能实现仿真。
PROTEL99-SE具有WINDOWS风格的菜单、对话框和工具栏，极大的方便了用户的操作。
AbstractCircuit simulation technology in the last 10 years of electronic technology research in the field of a revolution. Designers use computer software and the power of the circuit model on the circuit performance analysis and simulation experiments, and obtain accurate results, and then put into production, greatly reducing the experimental cycle and trial production costs and enhance production efficiency And economic benefits, by electronic manufacturers unanimously welcomed. Now, electronic simulation technology has become indispensable for the electronics industry in the area of advanced technology.May conduct electronic simulation of a variety of software, with the most popular PROTEL99. In particular PROTEL99-SE emulator, providing a powerful simulation and device simulation only have over 6,400 kinds of analog circuits, digital circuits and analog circuits can be mixed to achieve digital simulation. PROTEL99-SE with WINDOWS-style menus, dialog boxes and toolbars, a great convenience to users of the operation.目录1.直流稳压电源电路介绍 (1)2.电路的工作原理 (2)2.1 电源变压器 (2)2.2 整流电路 (3)2.3 滤波电路 (4)2.4 稳压电路 (5)3.用PROTEL绘制电路原理图 (7)3.1创建ddb文件................................................ ..73.2新建原理图文件 (8)3.3载入元件库 (9)3.4放置元器件 (11)3.5布线 (12)4.电器检查及生成网络表 (13)4.1电器检查、修改、调整 (13)4.2生成网络表 (13)4.3生成材料清单 (14)5．PROTEL PCB印制板电路的绘制 (15)5.1 创建PCB文件 (15)5.2导入网络表并规划PCB版 (15)5.3设置工作参数 (15)5.4 PCB布线 (16)5.5 铺地 (16)5.6 DRC检查、修改 (16)5.7 保存、打印和输出印刷电路板 (17)6．PROTEL电路的仿真 (18)7.心得体会 (20)8.参考文献 (21)1直流稳压电源电路介绍几乎所有的电子电路都需要稳定的直流电源，在检定检修指示仪表时，除了要有合适的标准仪器外，还必须要有合适的直流电源及调节装置。

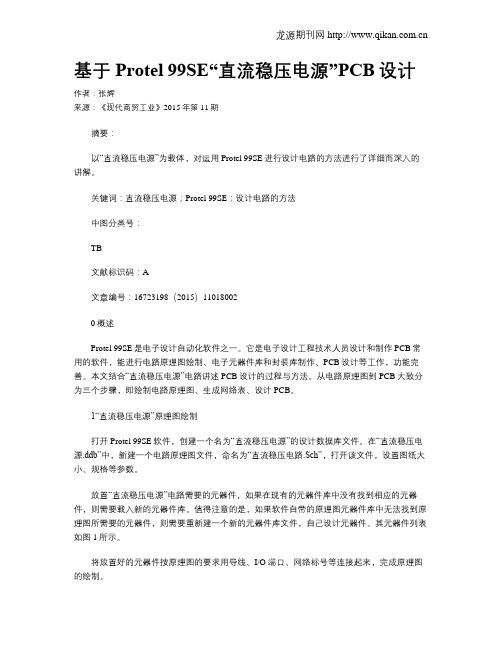

基于Protel 99SE“直流稳压电源”PCB设计作者：张辉来源：《现代商贸工业》2015年第11期摘要：以“直流稳压电源”为载体，对运用Protel 99SE进行设计电路的方法进行了详细而深入的讲解。
关键词：直流稳压电源；Protel 99SE；设计电路的方法中图分类号：TB文献标识码：A文章编号：16723198（2015）110180020概述Protel 99SE是电子设计自动化软件之一。
它是电子设计工程技术人员设计和制作PCB常用的软件，能进行电路原理图绘制、电子元器件库和封装库制作、PCB设计等工作，功能完善。
本文结合“直流稳压电源”电路讲述PCB设计的过程与方法。
从电路原理图到PCB大致分为三个步骤，即绘制电路原理图、生成网络表、设计PCB。
1“直流稳压电源”原理图绘制打开Protel 99SE软件，创建一个名为“直流稳压电源”的设计数据库文件。
在“直流稳压电源.ddb”中，新建一个电路原理图文件，命名为“直流稳压电路.Sch”，打开该文件，设置图纸大小、规格等参数。
放置“直流稳压电源”电路需要的元器件，如果在现有的元器件库中没有找到相应的元器件，则需要载入新的元器件库。
值得注意的是，如果软件自带的原理图元器件库中无法找到原理图所需要的元器件，则需要重新建一个新的元器件库文件，自己设计元器件。
其元器件列表如图1所示。
将放置好的元器件按原理图的要求用导线、I/O端口、网络标号等连接起来，完成原理图的绘制。
绘制好的“直流稳压电源.Sch”如图2所示。
2电气规则检查与生成网络表电气规则检查（Electrical Rule Check）是Protel 99SE提供的对电路进行电气规则检查，对电路规则、电路连接、网络标号等方面进行检测，确保电路的合理。
电气规则检查可检查原理图中是否有电气特性不一致的情况。
如果出现不合理的电气冲突现象，Protel 99SE会按照设计者的设置以及问题的严重性分别以错误（Error）或警告（Warning）等信息来提示设计者注意。

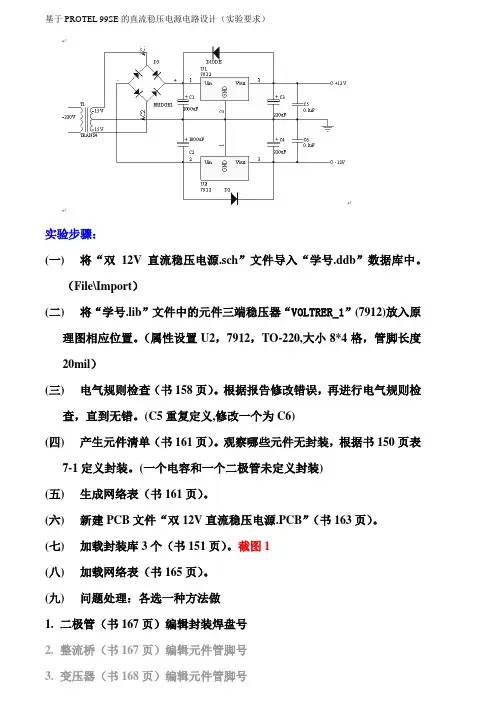

基于PROTEL 99SE的直流稳压电源电路设计（实验要求）实验步骤：(一)将“双12V直流稳压电源.sch”文件导入“学号.ddb”数据库中。
（File\Import）(二)将“学号.lib”文件中的元件三端稳压器“VOLTRER_1”(7912)放入原理图相应位置。
（属性设置U2，7912，TO-220,大小8*4格，管脚长度20mil）(三)电气规则检查（书158页）。
根据报告修改错误，再进行电气规则检查，直到无错。
(C5重复定义,修改一个为C6)(四)产生元件清单（书161页）。
观察哪些元件无封装，根据书150页表7-1定义封装。
(一个电容和一个二极管未定义封装)(五)生成网络表（书161页）。
(六)新建PCB文件“双12V直流稳压电源.PCB”（书163页）。
(七)加载封装库3个（书151页）。
截图1(八)加载网络表（书165页）。
(九)问题处理：各选一种方法做1.二极管（书167页）编辑封装焊盘号2.整流桥（书167页）编辑元件管脚号3.变压器（书168页）编辑元件管脚号(十)在禁止布线层keepout定义布线区域4000mil*2000mil（书134页），在机械层mechanical定义物理边界(十一)调整元件布局：手动调整(十二)布线规则设置：单面板设置（书172页）；线宽设置（书174页图7-68）(十三)PCB自动布线。
截图2教师检查文档：学号.ddb内包含：1)双12V直流稳压电源.sch,2)双12V直流稳压电源.xls,3)双12V直流稳压电源.net，4)学号.lib实验报告要求：1.实验目的——学习目标（书163页）2.实验原理——任务描述（书163页）3.实验设备——计算机（带multisim 10电路仿真软件）4.实验方案与步骤——简略叙述操作步骤5.电路图——铅笔直尺画电路图（书143页）6.实验数据分处理与分析——手写材料清单、网络表文件内容、电气规则检查错误报告7.实验结论——学会了哪些操作8.思考题——选3个以上思考题回答9.原始记录——装载封装库截图1、PCB布线完成截图2。

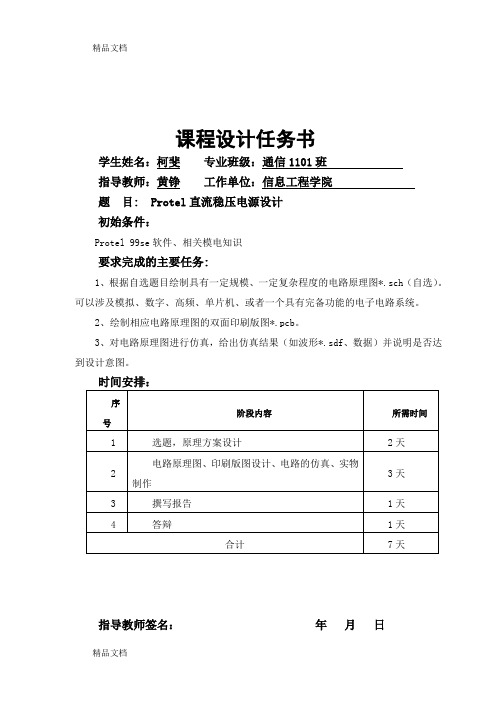

课程设计任务书学生姓名：柯斐专业班级：通信1101班指导教师：黄铮工作单位：信息工程学院题目: Protel直流稳压电源设计初始条件：Protel 99se软件、相关模电知识要求完成的主要任务:1、根据自选题目绘制具有一定规模、一定复杂程度的电路原理图*.sch（自选）。
可以涉及模拟、数字、高频、单片机、或者一个具有完备功能的电子电路系统。
2、绘制相应电路原理图的双面印刷版图*.pcb。
3、对电路原理图进行仿真，给出仿真结果（如波形*.sdf、数据）并说明是否达到设计意图。
时间安排：指导教师签名：年月日系主任（或责任教师）签名：年月日摘要电路仿真技术是近十年来在电子技术研究领域的一场革命。
设计人员利用计算机及其软件的强大功能，在电路模型上进行电路的性能分析和模拟实验，从而得到准确的结果，然后再付诸生产，极大的减少了实验周期和试制成本，提高了生产效率和经济效益，受到了电子生产厂家的一致欢迎。
现在，电子仿真技术已成为电子工业领域不可缺少的先进技术。
可进行电子仿真的软件有多种，其中以PROTEL99流行最广。
尤其是PROTEL99-SE 仿真器，提供了强大的仿真功能，仅仿真元件就有6400多种，对模拟电路、数字电路和模拟数字混合电路均能实现仿真。
PROTEL99-SE具有WINDOWS风格的菜单、对话框和工具栏，极大的方便了用户的操作。
AbstractCircuit simulation technology in the last 10 years of electronic technology research in the field of a revolution. Designers use computer software and the power of the circuit model on the circuit performance analysis and simulation experiments, and obtain accurate results, and then put into production, greatly reducing the experimental cycle and trial production costs and enhance production efficiency And economic benefits, by electronic manufacturers unanimously welcomed. Now, electronic simulation technology has become indispensable for the electronics industry in the area of advanced technology.May conduct electronic simulation of a variety of software, with the most popular PROTEL99. In particular PROTEL99-SE emulator, providing a powerful simulation and device simulation only have over 6,400 kinds of analog circuits, digital circuits and analog circuits can be mixed to achieve digital simulation. PROTEL99-SE with WINDOWS-style menus, dialog boxes and toolbars, a great convenience to users of the operation.目录1.直流稳压电源电路介绍 (1)2.电路的工作原理 (2)2.1 电源变压器 (2)2.2 整流电路 (3)2.3 滤波电路 (4)2.4 稳压电路 (5)3.用PROTEL绘制电路原理图 (7)3.1创建ddb文件................................................ ..73.2新建原理图文件 (8)3.3载入元件库 (9)3.4放置元器件 (11)3.5布线 (12)4.电器检查及生成网络表 (13)4.1电器检查、修改、调整 (13)4.2生成网络表 (13)4.3生成材料清单 (14)5．PROTEL PCB印制板电路的绘制 (15)5.1 创建PCB文件 (15)5.2导入网络表并规划PCB版 (15)5.3设置工作参数 (15)5.4 PCB布线 (16)5.5 铺地 (16)5.6 DRC检查、修改 (16)5.7 保存、打印和输出印刷电路板 (17)6．PROTEL电路的仿真 (18)7.心得体会 (20)8.参考文献 (21)1直流稳压电源电路介绍几乎所有的电子电路都需要稳定的直流电源，在检定检修指示仪表时，除了要有合适的标准仪器外，还必须要有合适的直流电源及调节装置。

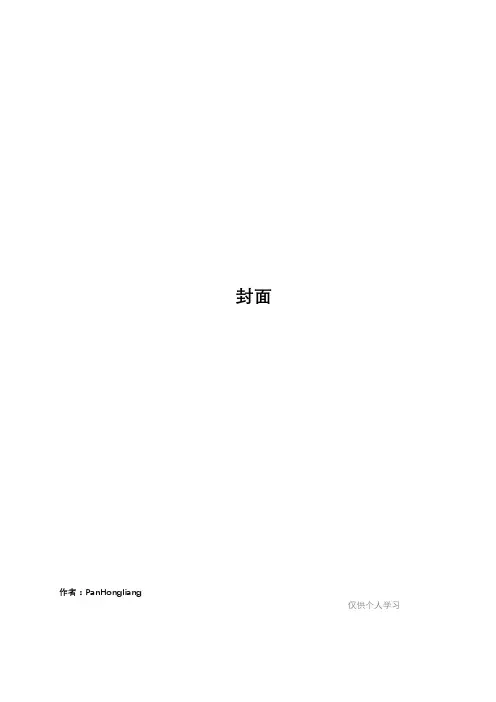

封面作者：PanHongliang仅供个人学习《protel实训》报告题目：基于protel直流稳压电源电路的设计专业班级：电子1002学生姓名：刘险峰指导教师：洪建勋武汉理工大学信息工程学院2012年12月10日Protel实训任务书学生姓名：刘险峰专业班级：电子1002指导教师：洪建勋工作单位：信息工程学院题目: 基于protel的直流稳压电源电路的设计主要目的就是对学生进行protel软件的操作训练，通过训练，使学生能够掌握protel软件的基本使用方法，能够使用protel绘制简单电路的原理图和PCB版图，提高学生的动手能力。
一、初始条件计算机； Office Word 软件；PROTEL软件二、内容和要求1、学习PROTEL软件。
2、设计一个直流稳压电源电路，绘制电路的原理图和PCB版图，要求图纸绘制清晰、布线合理、符合绘图规范。
3、对所设计电路的基本原理进行分析；4、查阅至少6篇参考文献，按《武汉理工大学课程设计工作规范》要求撰写报告书，全文用A4纸打印。
三、时间安排1、2012年12月10日集中，作基础强化训练具体实施计划与报告格式要求的说明；学生查阅相关资料，学习电路的工作原理。
2、 2012 年 12月11日，protel软件基本功能与使用方法学习。
3、 2012年 12月12日至2012年 12月14日，采用protel进行相关电路图的绘制。
4、 2012年12月15日上交成果及报告，进行答辩。
指导教师签名：年月日系主任（或责任教师）签名：年月日摘要IAbstractI1 绪论32 软件简介33 设计原理及内容43.1原理框图43.2设计原理图44 在protel上设计电路原理图54.1新建一个工程54.2元件库的调入54.3放置元器件64.4 原理图的布线65 绘制电路的PCB板图65.1电气常规检查（ERC）65.2产生网格表65.3印刷电路（PCB）版的制作66 强化训练的心得体会7参考文献：7随着计算机软硬件技术的飞速发展，集成电路被广泛应用，电路越来越复杂，集成电路越来越高，加之元器件层出不穷，使得越来越多的工作已经无法依靠手工来完成。

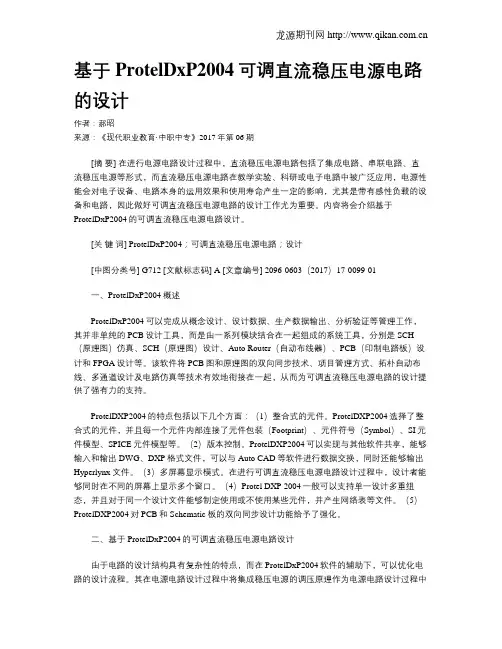

基于ProtelDxP2004可调直流稳压电源电路的设计作者：郝昭来源：《现代职业教育·中职中专》2017年第06期[摘要] 在进行电源电路设计过程中，直流稳压电源电路包括了集成电路、串联电路、直流稳压电源等形式，而直流稳压电源电路在教学实验、科研或电子电路中被广泛应用，电源性能会对电子设备、电路本身的运用效果和使用寿命产生一定的影响，尤其是带有感性负载的设备和电路，因此做好可调直流稳压电源电路的设计工作尤为重要。
内容将会介绍基于ProtelDxP2004的可调直流稳压电源电路设计。
[关键词] ProtelDxP2004；可调直流稳压电源电路；设计[中图分类号] G712 [文献标志码] A [文章编号] 2096-0603（2017）17-0099-01一、ProtelDxP2004概述ProtelDxP2004可以完成从概念设计、设计数据、生产数据输出、分析验证等管理工作，其并非单纯的PCB设计工具，而是由一系列模块结合在一起组成的系统工具，分别是SCH （原理图）仿真、SCH（原理图）设计、Auto Router（自动布线器）、PCB（印制电路板）设计和FPGA设计等。
该软件将PCB图和原理图的双向同步技术、项目管理方式、拓朴自动布线、多通道设计及电路仿真等技术有效地衔接在一起，从而为可调直流稳压电源电路的设计提供了强有力的支持。
ProtelDXP2004的特点包括以下几个方面：（1）整合式的元件。
ProtelDXP2004选择了整合式的元件，并且每一个元件内部连接了元件包装（Footprint）、元件符号（Symbol）、SI元件模型、SPICE元件模型等。
（2）版本控制。
ProtelDXP2004可以实现与其他软件共享，能够输入和输出DWG、DXP格式文件，可以与Auto CAD等软件进行数据交换，同时还能够输出Hyperlynx文件。
（3）多屏幕显示模式。
在进行可调直流稳压电源电路设计过程中，设计者能够同时在不同的屏幕上显示多个窗口。
封面作者：PanHongliang仅供个人学习课程设计任务书学生姓名：专业班级：信息SY1001班指导教师：魏洪涛工作单位：信息工程学院题目: Protel应用课程设计——直流稳压电源设计初始条件：Altium Designer 9软件、相关模电知识要求完成的主要任务:1、根据自选题目绘制具有一定规模、一定复杂程度的电路原理图*.sch（自选）。
2、绘制相应电路原理图的双面印刷版图*.pcb。
3、对电路原理图进行仿真，给出仿真结果（如波形*.sdf、数据）并说明是否达到设计意图。
4、有能力的同学可做出实物电路，此项作为加分项处理。
时间安排：指导教师签名：2013年 7月2日系主任（或责任教师）签名：2013年7月2日目录摘要IAbstractI1设计要求:21.1课程设计总体要求21.2 性能指标要求22 电路的工作原理22.1 电源变压器22.2 整流电路32.3 滤波电路及滤波电容的选择42.4稳压电路43 元件选择和参数计算53.1 电源变压器53.2 整流电路参数53.3 滤波电路参数53.4 LM317相关参数54 Multisim仿真及参数测量64.1 整体电路图64.2 电路仿真结果64.3 参数测量75 用Altium Designer软件绘制原理图85.1 新建一个工程85.2 创建一个新的电气原理图95.3 绘制电路原理图95.4 新建一个PCB文件105.5 导入文件105.6 摆放元件并布线106 心得体会117 参考文献11附录一元器件清单12摘要本课程设计目的在于培养同学们自主设计制作的能力，同时学会应用仿真软件对设计电路进行模拟分析，并学会用Altium Designer软件进行PCB制图。
集成直流稳压电源的设计要求是比较基本的设计，设计要求电源输出三档可调直流电压。
设计中包括电源变压器、整流电路、滤波电路、稳压电路四个部分。
通过四部分的组合将220V交流电压转变为设计要求直流电压。

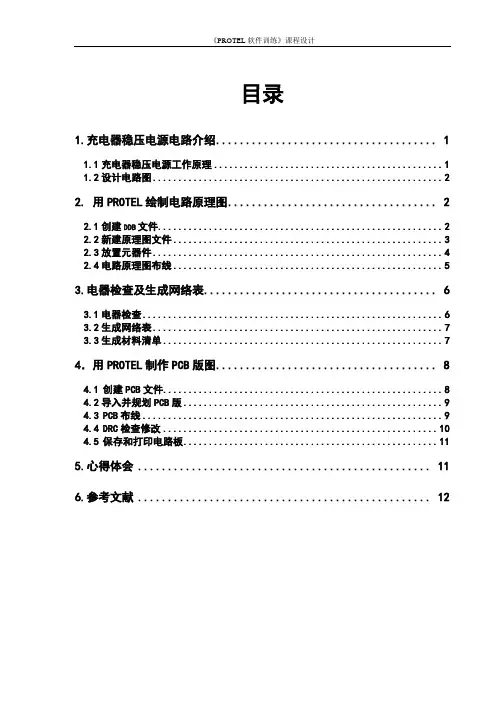

目录1.充电器稳压电源电路介绍 (1)1.1充电器稳压电源工作原理 (1)1.2设计电路图 (2)2. 用PROTEL绘制电路原理图 (2)2.1创建DDB文件 (2)2.2新建原理图文件 (3)2.3放置元器件 (4)2.4电路原理图布线 (5)3.电器检查及生成网络表 (6)3.1电器检查 (6)3.2生成网络表 (7)3.3生成材料清单 (7)4．用PROTEL制作PCB版图 (8)4.1创建PCB文件 (8)4.2导入并规划PCB版 (9)4.3PCB布线 (9)4.4DRC检查修改 (10)4.5保存和打印电路板 (11)5.心得体会 (11)6.参考文献 (12)1.稳压充电器电路介绍该电路由稳压电源和充电器两部分组成，稳压电源输出3V 、6V 直流电压，可作为收音机、录音机、CD 机等小型电器的外接电源；充电器可以对5号到7号电流进行恒流充电。
直流稳压充电电器工作流程图：图1 充电器稳压电源工作流程图1.1充电器工作原理直流稳压充电器的电路分两个部分：稳压电源和充电器。
220V 交流电经过变压器降压后，通过四个二极管组成的全波桥式整流电路变换成脉动的直流。
在此分为两路：一路经过串联型稳压电路和限流式过载保护环节，在单刀双掷开关的作用下选择3V 或6V 直流电压输出。
另一路通过不同的恒流单元，输出不同的电流用于给5#和7#电池充电。
桥式整流滤波 滤波 串联稳压快充极性转换 直流输出慢充 过载保护 二次滤波降压1.2设计电路图设计电路原理图如下图所图1.2 电路原理图2. 用PROTEL绘制电路原理图2.1创建ddb文件首先打开protel99SE软件，新建一个工程项目即执行菜单命令【FILE】/【NEW】，在弹出的对话框如图3所示中将文件格式设置为MS Access Database，文件名改为自己喜欢的名字，存储路径根据需要更改，然后点距OK就创建了一个后缀名为DDB的文件，我所做的所有内容都会在这个文件里面了。
课程设计任务书学生姓名：柯斐专业班级：通信1101班指导教师：黄铮工作单位：信息工程学院题目: Protel直流稳压电源设计初始条件：Protel 99se软件、相关模电知识要求完成的主要任务:1、根据自选题目绘制具有一定规模、一定复杂程度的电路原理图*.sch（自选）。
可以涉及模拟、数字、高频、单片机、或者一个具有完备功能的电子电路系统。
2、绘制相应电路原理图的双面印刷版图*.pcb。
3、对电路原理图进行仿真，给出仿真结果（如波形*.sdf、数据）并说明是否达到设计意图。
时间安排：指导教师签名：年月日系主任（或责任教师）签名：年月日摘要电路仿真技术是近十年来在电子技术研究领域的一场革命。
设计人员利用计算机及其软件的强大功能，在电路模型上进行电路的性能分析和模拟实验，从而得到准确的结果，然后再付诸生产，极大的减少了实验周期和试制成本，提高了生产效率和经济效益，受到了电子生产厂家的一致欢迎。
现在，电子仿真技术已成为电子工业领域不可缺少的先进技术。
可进行电子仿真的软件有多种，其中以PROTEL99流行最广。
尤其是PROTEL99-SE 仿真器，提供了强大的仿真功能，仅仿真元件就有6400多种，对模拟电路、数字电路和模拟数字混合电路均能实现仿真。
PROTEL99-SE具有WINDOWS风格的菜单、对话框和工具栏，极大的方便了用户的操作。
AbstractCircuit simulation technology in the last 10 years of electronic technology research in the field of a revolution. Designers use computer software and the power of the circuit model on the circuit performance analysis and simulation experiments, and obtain accurate results, and then put into production, greatly reducing the experimental cycle and trial production costs and enhance production efficiency And economic benefits, by electronic manufacturers unanimously welcomed. Now, electronic simulation technology has become indispensable for the electronics industry in the area of advanced technology.May conduct electronic simulation of a variety of software, with the most popular PROTEL99. In particular PROTEL99-SE emulator, providing a powerful simulation and device simulation only have over 6,400 kinds of analog circuits, digital circuits and analog circuits can be mixed to achieve digital simulation. PROTEL99-SE with WINDOWS-style menus, dialog boxes and toolbars, a great convenience to users of the operation.目录1.直流稳压电源电路介绍 (1)2.电路的工作原理 (2)2.1 电源变压器 (2)2.2 整流电路 (3)2.3 滤波电路 (4)2.4 稳压电路 (5)3.用PROTEL绘制电路原理图 (7)3.1创建ddb文件................................................ ..73.2新建原理图文件 (8)3.3载入元件库 (9)3.4放置元器件 (11)3.5布线 (12)4.电器检查及生成网络表 (13)4.1电器检查、修改、调整 (13)4.2生成网络表 (13)4.3生成材料清单 (14)5．PROTEL PCB印制板电路的绘制 (15)5.1 创建PCB文件 (15)5.2导入网络表并规划PCB版 (15)5.3设置工作参数 (15)5.4 PCB布线 (16)5.5 铺地 (16)5.6 DRC检查、修改 (16)5.7 保存、打印和输出印刷电路板 (17)6．PROTEL电路的仿真 (18)7.心得体会 (20)8.参考文献 (21)1直流稳压电源电路介绍几乎所有的电子电路都需要稳定的直流电源，在检定检修指示仪表时，除了要有合适的标准仪器外，还必须要有合适的直流电源及调节装置。
当由交流电网供电时，则需要把电网供给的交流电转换为稳定的直流电。
交流电经过整流、滤波后变成直流电，虽然能够作为直流电源使用，但是，由于电网电压的波动，会使整流后输出的直流电压也随着波动。
同时，使用中负载电流也是不断变动的，有的变动幅度很大，当它流过整流器的内阻时，就会在内阻上产生一个波动的电压降，这样输出电压也会随着负载电流的波动而波动。
负载电流小，输出电压就高，负载电流大，输出电压就低。
直流电源电压产生波动，会引起电路工作的不稳定，对于精密的测量仪器、自动控制或电子计算装置等，将会造成测量、计算的误差，甚至根本无法正常工作。
因此，通常都需要电压稳定的直流稳压电源供电。
晶体管直流稳压电源可以作为各种晶体管仪器、仪表、电子计算机、自动控制系统与设备的直流电源。
精密稳压、稳流电源还可作为检定某些电工仪表用的稳压、稳流电源。
因此，晶体管直流稳压电源是科研、生产、教学和维修等单位常用的必备仪器。
直流稳压电源电路，通过变压器、整流桥、半导体器件等一系列元件将常用220v交流电压转换位稳定的直流电压，大大方便了广大用户，如：收音机、充电器等等，在很大程度上都依赖直流稳压电源，本课程设计就直流稳压电源中的一个常用电路，用protel软件做相关实验，仿真。
2 电路的工作原理集成直流稳压电源由四部分组成，四部分分别为:电源变压器,整流电路,滤波电路,稳压电路,如图2-1所示。
图 2-1 集成直流稳压电源2.1 电源变压器电源变压器的效率电源变压器是将220V，50HZ交流电压降压后输出到副边。
其中：2P是变压器副边的功率，1P是变压器原边的功率。
一般小型变压器的效率如表2-1所示：表2-1 小型变压器的效率副边功率2PVA 10< VA 30~10 VA 80~30 VA 200~80 效率η0.6 0.70.8 0.85因此，当算出了副边功率2P 后，就可以根据上表算出原边功率1P 。
例如对本次课程设计原边边电功率为20，由表可知其效率η=0.7，则变压器副功率1P 为14W 。
LM317与LM337输入电压在±（3～40）V,当副边输出电压为±15V 时，LM317及LM337都能正常工作。
2.2 整流电路管D1～D4接成电桥的形式，故有桥式整流电路之称。
如图2-2所示：图2-2 桥式整流电路在v2的正半周，电流从变压器副边线圈的上端流出，只能经过二极管D1流向RL ，再由二极管D3流回变压器，所以D1、D3正向导通，D2、D4反偏截止。
在负载上产生一个极性为上正下负的输出电压。
其电流通路可用图中实线箭头表示。
在v2的负半周，其极性与图示相反，电流从变压器副边线圈的下端流出，只能经过二极管D2流向RL ，再由二极管D4流回变压器，所以D1、D3反偏截止，D2、D4正向导通。
电流流过RL 时产生的电压极性仍是上正下负，与正半周时相同。
其电流通路如图中虚线箭头所示。
综上所述，桥式整流电路巧妙地利用了二极管的单向导电性，将四个二极管分为两组，根据变压器副边电压的极性分别导通，将变压器副边电压的正极性端与负载电阻的上端相连，负极性端与负载电阻的下端相连，使负载上始终可以得到一个单方向的脉动电压。
2.3 滤波电路及滤波电容的选择滤波电路及其原理如下图2-3所示:图2-3 RC滤波电路图2-4 RC滤波电路电容滤波电路中二极管的电流和导通角为了得到平滑的负载电压，一般取RLC>=(3~5)T/2式中T为电源交流电压的周期，滤波电容的容量可由下式估算：C=ICt/ΔVip-p式中ΔVip-p——稳压器输入端纹波电压的峰-峰值；T——电容C放电时间，t=T/2=0.01SIC——电容C放电电流，可取IC=Iomax，滤波电容C的耐压值应大于1.4 V2。
2.4稳压电路由于稳压电路发生波动、负载和温度发生变化，滤波电路输出的直流电压会随着变化。
因此，为了维持输出电压稳定不变，还需加一级稳压电路。
稳压电路的作用是当外界因素（电网电压、负载、环境温度）等发生变化时，使输出直流电压不受影响，而维持稳定的输出。
稳压电路一般采用集成稳压器和一些外围元件组成。
采用集成稳压器设计的电源具有性能稳定、结构简单等优点。
图2-5 三端可调式稳压器及其电路图2-6 三端固定式稳压器集成稳压器的种类很多，在小功率稳压电源中，普遍使用的是三端稳压器。
按照输出电压类型可分为固定式和可调式，此外又可以分为正电压输出和负电压输出两种类型。
按照设计要求本设计要用到可调式三端稳压器。
3. 用PROTEL绘制电路原理图3.1创建ddb文件首先打开protel99SE软件，新建一个工程项目即执行菜单命令【FILE】/【NEW】，在弹出的对话框如图2所示中将文件格式设置为MS Access Database，文件名改为自己喜欢的名字，存储路径根据需要更改，然后点击“OK”就创建了一个后缀名为DDB的文件，我所做的所有内容都会在这个文件里面了。
我的工程中我将它命名为“稳压直流电源.ddb”。
图3-1创建ddb3.2新建原理图文件在上一步之后显示的有Design Team，Recycle Bin，Documents，双击Documents，进入后执行菜单命令【FILE】/【NEW】/【SCHEMATIC DOCUMENT】，这样原理图文件就建立在“直流稳压电源”工程项目的文档下了，将其命名为“直流稳压电源原理图.sch”在以后的制作PCB电路板的过程中我也把PCB图建立在该文档下，这样就可以保持文件的有序。
