+-12V直流稳压电源设计12V直流稳压电源设计一、摘要直流稳压电源是一种当电网电压波动或温度、负载改变时，能保持输出直流电压基本不变的电源。
其电源电路包括电源变压器、整流电路、滤波电路和稳压电路四个环节。
设计中要用的元件有变压器、稳压器、整流二极管、电解电容等。
实测结果表明，该装置实现了题目要求的全部功能，实现了题目的基本要求。
关键词：直流、整流、稳压、滤波、电源二、设计目的1.学会选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源。
2.掌握直流稳压电源的调试及主要技术指标的测试方法。
3.培养实践技能，提高分析和解决实际问题的能力。
三、设计任务设计一个直流稳压线性电源，输入220V，50Hz的正弦交流信号，输出±12V对称稳压直流电。
四、遇到问题因为是模拟电路所以误差会比较大，电路的准确性往往取决于整个电路的线路连接及器件，一旦某条线路出现问题则整个电路无法正常工作，或者某个器件因为电压过大而烧坏则此电路失败。
要注意输入电压的器件如稳压管，一旦输入过大电压那么它绝对会烧坏，只能换新的来替代。
五、原理电路和程序设计电路原理方框图1．直流稳压电源的基本原理下面将就直流稳压电源各部分的作用作简单陈述。
(1)是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定。
(2)整流滤波电路：利用单向导电元件，把50Hz的正弦交流电变换成脉动的直流电。
可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。
(3)稳压电路：稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。
六、电路图和各部分波形图输出变压整流滤波稳压输入图1.变压电路图2.变压电路输出波形2.整流电路图3.整流电路图4.整流电路输出波形图5.滤波电路图6.滤波电路输出波形4.稳压输出电路（即完整电路）图7.稳压输出电路（即完整电路））图8.稳压输出波形七、参数的确定及元件选择1.变压器的变压比在原绕组两端通入交变电流I2时，在铁心内建立磁场，产生了磁通。
±12V简易直流稳压电源的设计1.1直流稳压电源的系统框图图（1）1.2各组成部分的功能（1）电源变压器：是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定。
（2）整流电路：利用单向导电元件，把50Hz的正弦交流电变换成脉动的直流电压。
（3）滤波电路：可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。
（4）稳压电路：稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。
1．2．1 电源变压器电源变压器是变换交流电压、电流和阻抗的器件,当初级线圈中通有交流电流时,铁芯(或磁芯)中便产生交流磁通,使次级线圈中感应出电压(或电流).变压器由铁芯(或磁芯)和线圈组成,线圈有两个或两个以上的绕组,其中接电源的绕组叫初级线圈,其余的绕组叫次级线圈.变压器的基本原理是电磁感应原理，现以单相双绕组变压器为例说明其基本工作原理（如上图）：当一次侧绕组上加上电压Ú1时，流过电流Í1，在铁芯中就产生交变磁通Ø1，这些磁通称为主磁通，在它作用下，两侧绕组分别感应电势É1，É2，感应电势公式为：E=4.44fNØm式中：E--感应电势有效值f--频率N--匝数Øm--主磁通最大值由于二次绕组与一次绕组匝数不同，感应电势E1和E2大小也不同，当略去内阻抗压降后，电压Ú1和Ú2大小也就不同。
当变压器二次侧空载时，一次侧仅流过主磁通的电流（Í0），这个电流称为激磁电流。
当二次侧加负载流过负载电流Í2时，也在铁芯中产生磁通，力图改变主磁通，但一次电压不变时，主磁通是不变的，一次侧就要流过两部分电流，一部分为激磁电流Í0，一部分为用来平衡Í2，所以这部分电流随着Í2变化而变化。
±12V简易直流稳压电源设计直流稳压电源是一种常见的电路设计，在各种电子设备中广泛应用。
在这篇文章中，我将介绍如何设计一个基于±12V直流稳压电源。
设计一个±12V直流稳压电源需要考虑以下几个方面：输入电压范围、输出电压稳定性、负载能力和保护功能等。
下面是一个简单的电路设计流程。
1.确定输入电压范围首先，我们需要确定电源的输入电压范围。
一般而言，直流稳压电源的输入电压范围为AC100-240V，输出电压范围是DC±12V。
输入电压范围可以根据实际需求进行调整。
2.选择变压器在选择变压器时，我们需要根据输入电压范围选择合适的型号。
变压器的主要功能是将输入交流电压转换为适当的低压交流电压。
在这种情况下，我们可以选择一个适当的变压器来得到所需的低压交流电压。
3.整流电路接下来，我们需要设计整流电路以将交流电压转换为直流电压。
常见的整流电路包括整流桥和滤波电容。
整流桥可以将交流电压的负半周转换为正半周，从而得到一个脉动的直流电压。
滤波电容可以去除脉动，使得输出电压更加稳定。
4.电压调整电路为了得到所需的输出电压，我们需要设计一个电压调整电路。
这个电路通常使用稳压器，如集成稳压IC或离散元件，来稳定输出电压。
稳压器可以根据负载的需求动态调整输出电压，从而确保输出电压的稳定性。
5.输出电流保护电路为保护负载和电源电路，我们需要设计一个输出电流保护电路。
这个电路可以监测输出电流并在超过设定值时断开输出。
一种常见的保护电路是使用电流传感器和比较器来实现。
当输出电流超过设定值时，比较器将触发保护装置，使输出电路停止工作。
在设计完电路之后，我们需要进行仿真和实际测试来验证电路的性能。
我们可以使用电子设计自动化工具，如Multisim、PSPICE等来进行仿真，并使用示波器、多用表等工具来验证电路的性能。
在设计一个电源时，我们还需要考虑其他一些因素，如温度稳定性、输出电压漂移、电源效率等。
电工与电子技术课程设计直流稳压电源设计专业班级姓名指导教师日期_ __前言主要内容:课题名称与技术要求：设计课题：串联型晶体管稳压电源<1>输出直流电压Uo=12V,且连续可调，调节范围±2V<2>最大输出电流Ilm≤200mA<3>稳压系数Sr<10%<4>具有过流保护功能资料收集与工作过程简介:在这次课程设计的过程中，我仔细看了课程设计的要求，去逸夫图书馆借了相关的资料，查阅了设计论文的格式样本，比较了各种设计方案的优劣，最终把自己觉得最好的方案的相关参数计算出来。
自从上个学期开始，我们就开始学电工，这学期的模电在实际生活中十分有用，在设计过程中我也发现了许多问题，正如参加飞思卡尔设计电路焊板子一样，我还有很多不足之处。
通过了对该电路的设计，调试，我学会了用整流变压器，整流二极管，滤波电容以及集成稳压器等元件设计直流稳压电源。
这次课程设计使我懂得了理论与实际相结合是很重要的，只有理论知识是远远不够的，只有把所学的理论知识与实践相结合起来，从理论中得出结论，才能真正为社会服务，从而提高自己的实际动手能力和独立思考的能力。
目录摘要---------------------------------------------------------------------4 设计要求---------------------------------------------------------------6 主要器件选择---------------------------------------------------------9 单元电路设计原理，参数计算------------------------------------12 结论与心得体会-----------------------------------------------------17 参考文献--------------------------------------------------------------18 元器件明细表--------------------------------------------------------19摘要：直流稳压电源一般由整流变压器、整流、滤波电路及稳压电路所组成，基本框图如下。
12v电源的课程设计一、课程目标知识目标：1. 学生能理解12V电源的基本原理，掌握电源的组成、功能及工作流程。
2. 学生能掌握电压、电流、电阻等基本物理量的概念，并了解它们在12V电源中的应用。
3. 学生能了解12V电源的安全使用规范，认识到电源使用不当可能带来的安全隐患。
技能目标：1. 学生能运用所学知识，正确连接和测试12V电源，具备实际操作能力。
2. 学生能通过实际操作，学会使用电压表、电流表等工具，测量并分析12V 电源的电压、电流等参数。
3. 学生能通过小组合作，解决12V电源在实际应用中遇到的问题，提高解决问题的能力。
情感态度价值观目标：1. 学生在学习过程中，培养对物理学科的兴趣和热情，提高主动学习的积极性。
2. 学生通过学习12V电源，认识到科技与生活的紧密联系，增强学以致用的意识。
3. 学生在小组合作中，培养团队协作精神，学会尊重他人、倾听他人意见，提高人际沟通能力。
课程性质：本课程为物理学科实验课程，结合理论教学与实际操作，注重培养学生的动手能力和实际问题解决能力。
学生特点：学生处于中学阶段，具备一定的物理知识基础，对实验课程有较高的兴趣，喜欢探索和动手实践。
教学要求：教师需结合学生特点和课程性质，运用启发式教学，引导学生主动探究，注重培养学生的实践能力和科学素养。
在教学过程中，关注学生的个体差异，提供个性化的指导和支持，确保课程目标的达成。
二、教学内容本节教学内容主要包括以下几部分：1. 电源基本原理：介绍电源的定义、分类及工作原理，重点讲解12V电源的组成及其在电路中的作用。
2. 电压、电流、电阻的概念：复习电压、电流、电阻的定义，阐述它们在12V 电源中的应用，并通过实验加深理解。
3. 12V电源的连接与测试：详细讲解12V电源的连接方法，教授学生如何使用电压表、电流表等工具进行电源测试。
4. 安全使用规范：介绍12V电源的安全使用常识，强调操作过程中应注意的事项，预防安全事故的发生。
正负12伏可调电源设计报告1.摘要：了解直流稳压电源的基本组成及工作原理，按要求完成直流稳压电源的设计与制作。
画出电路原理图，进行理论计算，且用仿真软件进行仿真，加以修改，理清系统组成和元件功能的使用思路。
2.关键词：稳压、仿真、设计3.正文:3.1题目要求分析：要求设计输出正负可调12v集成直流稳压电源。
为达目的，需要三个模块：电源变压器、整流滤波电路、稳压电路。
电源变压器，是将电网220v的交流电压V1变换成整流滤波电路所需要的交流电压V2-12v；整流滤波电路，是将交流电压V2变换成脉动的直流电压，在经滤波电容C滤除纹波，输出直流电压Vi，为达目的选择二极管D1~D4组成单相桥式整流电路；稳压电路，当输出的输出负载变化时，输出电压V0应保持不变，为把纹波信号的影响降到最小常在输出端加上滤波电路。
3.2方案设计:(1)设计思路：稳压电源，它是把交流电网220V的电压降为所需要的数值，然后通过整流、滤波和稳压电路，得到稳定的直流电压，直流稳压电源由电源变压器、整流滤波电路、稳压电路三部分组成。
(2)有可调电阻的电路原理图:有可调电阻能调节稳压电源输出的电压值范围获得我们所要的电压值。
(3)系统组成：元件：电容：两个2200uF 、两个100uF 、四个104uF 、两个10uF.电阻：两个800欧姆、两个200欧姆.滑动变阻器：两个.二极管：两个发光二极管（红、绿）、四个1N4007二极管.稳压器：一个LW317、一个LW337.输入输出针：各一排.3.3硬件模块设计稳压电源电路原理图如图所示：注释：C1、C8=2200uf ，C2、C7、C3、C4=104uf,R5、R6=1500欧(1)稳压电源的组成直流稳压电源由电源变压器、整流滤波电路、稳压电路三部分组成。
(2)电源变压器电源变压器是交流电压变换部分，是将电网电压变为所需的交流电压，能使直流电源与交流电网隔离。
通常根据变压器副边输出的功率P2来选择变压器。
长安大学电子技术课程设计课题名称：简易直流稳压电源班级：32010804姓名：吴昌军指导教师：楚岩日期：2011-1-3前言电源技术尤其是数控电源技术是一门实践性很强的技术，服务于各行各业。
数字式稳压电源与传统稳压电源电路相比，具有操作方便、电压稳定度高的特点。
目前，数字式直流稳压电源是电子技术常用的设备之一，广泛应用于我们生活、工作、科研、各个领域。
本文将介绍一种数字式直流稳压电源，要求输出电压量程±12V，0V～+12V 连续可调；输出电压可数字显示，显示精度优于±0.1%；输出电流400mA。
其中，发挥部分为：电压调节方式为：以0.1V为步进加或减；通过按键对可调电压输出一路进行预置数，0V～12V的任意一整数电压值可作为预置数。
作为第一次课程设计，整个资料搜集与工作过程有待提高。
第一步用一天时间重点温习模电课本中稳压电源部分，对直流稳压电压的原理，结构框图，变压、整流滤波、稳压三大部分有了初步了解。
第二步结合任务书的基本要求，用两天时间查找搜集相关书籍与网络资料，在茫茫书海中找到核心资料，先确定总体方案为数控方式，再模块方案选择与论证，确立变压、单相桥式整流电容滤波、两路稳压输出、数控与数显的设计结构。
画出整个电路草图。
第三步，学习multisim 软件的电路原理图画法与电路仿真。
在该软件的学习与使用的过程中遇到一些大大小小的问题。
比如安装程序，熟悉各种工具的使用，元器件的查找，仿真起初难以出结果等等。
原理图和仿真完成后，第三步则撰写报告。
整个课程设计过程，不仅使我们更扎实的学习电子技术课程、学会仿真软件multisin；而且将理论知识与实践相结合，一定程度的锻炼了我们的动手和电子设计能力，资料搜集能力，也达到了一种将知识活学活用的目的。
目录错误！未找到目录项。
鸣谢 (26)8元器件明细表及参考文献............................... 错误!未定义书签。

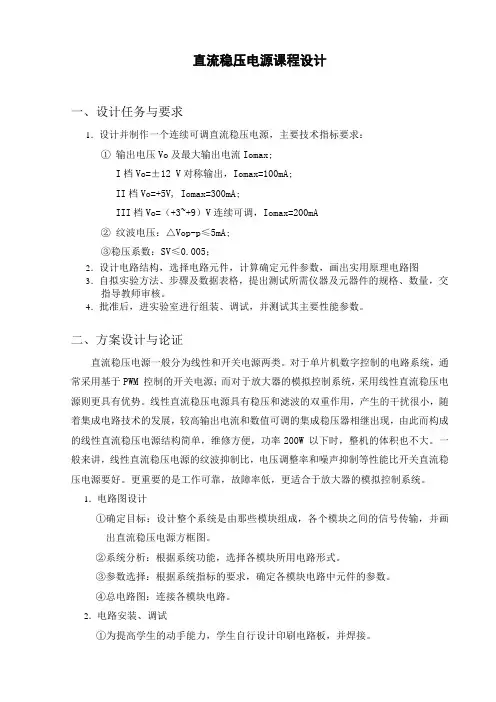

直流稳压电源课程设计一、设计任务与要求1．设计并制作一个连续可调直流稳压电源，主要技术指标要求：①输出电压Vo及最大输出电流Iomax;I档Vo=±12 V对称输出，Iomax=100mA;II档Vo=+5V, Iomax=300mA;III档Vo=（+3~+9）V连续可调，Iomax=200mA②纹波电压：△Vop-p≤5mA;③稳压系数：SV≤0.005；2．设计电路结构，选择电路元件，计算确定元件参数，画出实用原理电路图3．自拟实验方法、步骤及数据表格，提出测试所需仪器及元器件的规格、数量，交指导教师审核。
4．批准后，进实验室进行组装、调试，并测试其主要性能参数。
二、方案设计与论证直流稳压电源一般分为线性和开关电源两类。
对于单片机数字控制的电路系统，通常采用基于PWM 控制的开关电源；而对于放大器的模拟控制系统，采用线性直流稳压电源则更具有优势。
线性直流稳压电源具有稳压和滤波的双重作用，产生的干扰很小，随着集成电路技术的发展，较高输出电流和数值可调的集成稳压器相继出现，由此而构成的线性直流稳压电源结构简单，维修方便，功率200W 以下时，整机的体积也不大。
一般来讲，线性直流稳压电源的纹波抑制比，电压调整率和噪声抑制等性能比开关直流稳压电源要好。
更重要的是工作可靠，故障率低，更适合于放大器的模拟控制系统。
1．电路图设计①确定目标：设计整个系统是由那些模块组成，各个模块之间的信号传输，并画出直流稳压电源方框图。
②系统分析：根据系统功能，选择各模块所用电路形式。
③参数选择：根据系统指标的要求，确定各模块电路中元件的参数。
④总电路图：连接各模块电路。
2．电路安装、调试①为提高学生的动手能力，学生自行设计印刷电路板，并焊接。
②在每个模块电路的输入端加一信号，测试输出端信号，以验证每个模块能否达到所规定的指标。
③重点测试稳压电路的稳压系数。
④将各模块电路连起来，整机调试，并测量该系统的各项指标。
直流稳压12v课程设计一、教学目标本节课的学习目标包括知识目标、技能目标和情感态度价值观目标。
知识目标要求学生掌握直流稳压12V的基本原理、特点和应用。
技能目标要求学生能够运用所学知识分析和解决实际问题，具备一定的实验操作能力和故障排除能力。
情感态度价值观目标要求学生培养对科学探究的兴趣和热情，增强创新意识和团队合作精神。
二、教学内容本节课的教学内容主要包括直流稳压12V的基本原理、特点和应用。
首先，介绍直流稳压12V的定义和作用，使学生了解其在电子设备中的重要性。
其次，讲解直流稳压12V的工作原理，包括电源、稳压电路、负载等组成部分。
然后，分析直流稳压12V的特点，如稳定性、输出电流、响应速度等。
最后，通过实例介绍直流稳压12V在实际应用中的广泛用途。
三、教学方法为了提高教学效果，本节课将采用多种教学方法。
首先，采用讲授法，系统地传授直流稳压12V的基本原理和知识。
其次，运用讨论法，引导学生积极参与课堂讨论，提高学生的思维能力和解决问题的能力。
同时，采用案例分析法，通过分析实际案例，使学生更好地理解和掌握直流稳压12V的应用。
最后，进行实验教学，让学生亲自动手操作，培养实验操作能力和故障排除能力。
四、教学资源为了支持教学内容和教学方法的实施，我们将选择和准备适当的教学资源。
教材方面，选用《电子技术基础》等权威教材，为学生提供系统性的理论知识。
参考书方面，推荐《现代电子技术》等书籍，为学生提供丰富的课外阅读资料。
多媒体资料方面，制作精美的PPT课件，通过动画、图片等形式，生动展示直流稳压12V的相关知识。
实验设备方面，准备稳压电源、电阻、电容等实验器材，为学生提供实践操作的机会。
同时，利用网络资源，如电子技术论坛、学术期刊等，为学生提供更多的学习资源和交流平台。
五、教学评估本节课的教学评估方式包括平时表现、作业和考试三个部分。
平时表现主要评估学生在课堂上的参与程度、提问回答等情况，占总评的30%。
目录第1章绪论 (1)1.1 稳压电源的应用前景与介绍 (1)1.2 未来电子技术发展方向 (1)1.3 本人的主要工作 (2)第2章半导体直流稳压电源电路的设计 (3)2.1总体框图设计方案如下 (3)2.1.1 电路工作原理 (3)2.2 电源变压器单元电路的设计 (4)2.3 整流单元电路的设计 (4)2.4 滤波单元电路的设计 (6)2.5 稳压单元电路的设计 (7)2.6 整体电路参数的确定与元件的选择 (7)第3章仿真与制作 (10)3.1 multisim仿真软件的简介 (10)3.2 仿真电路 (11)3. 3 仿真结果 (11)3.4 PCB电路板的设计 (12)第4章结束语 (13)参考文献 (14)附录A 电路原理图................................. 错误!未定义书签。
附录B 元件清单.. (16)第1章绪论1.1 稳压电源的应用前景与介绍电源可分为交流电源和直流电源，它是任何电子设备都不可缺少的组成部分，交流电源一般为220、50HZ电源，但许多家用电器设备的内部电路都要采用直流电源作为供电能源，如收音机﹑电视机、带微处理器控制的家电设备等都离不开这种电源，直流电源又分为两类：一类是能直接供给直流电流或直流电压的，如电池、蓄电池、太阳能电池、硅光电池、生物电池等。
另一类是将交流电变换成所需的稳定的直流电流或电压的，这类变换电路统称为直流稳压电源。
现在所使用的大多数电子设备中，几乎都必须用到直流稳压电源来使其正常工作，而最常用的是能将交流电网电压转换为稳定直流电压的直流电源，可见直流稳压电源在电子设备中起着主要作用，为设备能够稳定工作提供保证。
随着农业科学技术的不断发展进步，农业科学研究和农业工程应用实践对高压静电电源的需求逐年增多，对其精度、性能、规格、品种、类型、体积、智能化操作等方面都提出了许多新的要求，现有的高压直流电源已经不能满足农业领域中的许多需要，研究和开发适合农业领域要求的多种新型高压直流稳压电源已经成为一种客观需求，而且其社会效益和经济效益都比较显著，市场前景比较光明。
直流稳压电源课程设计引言直流稳压电源是电子工程领域中常用的电源装置，用于将交流电源转换为稳定的直流电源。
在电子设备的设计和实验过程中，直流稳压电源起到了至关重要的作用。
本课程设计旨在帮助学生深入了解直流稳压电源的原理和设计过程，并通过实践操作，掌握设计直流稳压电源的技能。
一、理论知识1.1 直流电源的概念与分类直流电源是指输出电流为直流的电源装置，根据输出的电流稳定性和特性，可以分为线性稳压电源和开关稳压电源两种类型。
1.2 线性稳压电源的工作原理线性稳压电源采用变压器、整流电路、滤波电路和稳压电路等组成。
通过将输入电压转换为直流电压，并经过稳压控制电路的调节，使得输出电压稳定在一定的范围内。
1.3 线性稳压电源的设计要点线性稳压电源的设计要点包括输入电压范围选择、稳压管的选取与设计、输出电压调节等。
在设计过程中需要考虑电源的稳定性、效率和功率损耗等因素。
1.4 开关稳压电源的工作原理开关稳压电源利用开关管的开关行为来实现对输出电压的稳压控制。
通过高效的开关变换，能够实现更高的功率转换效率。
1.5 开关稳压电源的设计要点开关稳压电源的设计要点包括：开关管的选取与驱动、滤波电路的设计、反馈控制策略的选择等。
在设计过程中需要考虑开关管的损耗、电磁干扰等问题。
二、实践操作2.1 线性稳压电源的设计实验本实验旨在通过设计线性稳压电源，了解其原理和设计要点，并实践操作电路搭建与调试过程。
实验步骤： 1. 确定输入电压范围，选择合适的变压器。
2. 设计整流电路，将交流电转换为直流电。
3. 设计滤波电路，去除交流成分，使得输出电压更加稳定。
4. 选取合适的稳压管，并设计稳压电路，实现输出电压的稳定控制。
5. 搭建电路原型并进行调试，测试输出电压的稳定性与效果。
2.2 开关稳压电源的设计实验本实验旨在通过设计开关稳压电源，了解其原理和设计要点，并实践操作开关管的驱动、滤波电路的设计以及反馈控制策略的选择。
实验步骤： 1. 选择合适的开关管，并设计驱动电路，实现对开关管的控制。
物理与电气工程学院课程设计报告直流稳压电源的设计作者专业年级指导教师成绩日期直流稳压电源的设计摘要：本直流稳压电源是依照模拟电子技术的知识设计而成，用来测量直流电压，测量范围为+12V，-12V,+15V,-15V。
直流稳压是一种当电网电压波动或温度负载改变时，能保证输出电压大体不变的电源。
其电源电路包括电源变压器，直流电路，滤波电路，稳压电路四个环节。
设计中要用的元件有：变压器、整流二极管、电解电容、瓷片电容、端子。
关键词：直流电源整流滤波稳压1 引言：说到稳压问题，历史悠长。
目前，线性继承稳压器已进展到几百个品种。
按结构分为串联式和并联式集成稳压器。
依照输出电压类型可分为固定式和可调式集成稳压器。
依照脚管的引线数量可分为三端式和多端式集成稳压器。
按制造工艺可分为：半导体式，薄膜混合式和厚膜混合式集成稳压器。
按输入输出之间的压差由可分为一样的压差和低压差两大类，等等。
目前，通过电子课程设计能专门好的提高大学生的动手实习能力，也能专门好的提高大学生的创新、设计和实践能力，因此才设计了那个直流稳压电源，又称集成直流稳压电源。
2 设计方案论证方案一：采纳LM317、LM337共地可调式三端稳压器电源LM317可调式三端稳压器电源能够持续输出可调的直流电压，只是它只能许诺可调的正电压，稳压器内部含有过流，过酷爱惜电路；由一个电阻（R）和一个可变电位器(RP)组成电压输出调剂电路，输出电压为：V o=1.25(1+RP/R)。
LM337输出为负的可调电压，采纳两个独立的变压器别离和LM317及LM337组装，操作比较简单。
电路图2-1所示图2-1 LM317与LM337组装电路方案二: 采纳LM7815,LM7812、LM7912和LM7915组成稳压电路LM7815固定式三端稳压器可输出+15V电压如图2-2,固定式三端可调稳压器LM7812和LM7912组装电路可对称输出±12v,其电路图如图2-3所示.其电路图如图2-4所示.图2-2 LM7815图2-3 LM7812和LM7912组装方案的最终选择方案一的电路由三端可调式稳压器LM317和LM337组装而成,可输出范围为±1.25 -±12持续可调,通过对Rw的调整可输出+5V, ±12,(3-9)V持续可调.其电路组装比较简单,但输出所需电压时需要调整可变电阻,不能直接输出,因此利历时不方便.方案二由三端可调式稳压器和三端固定式稳压器一起组成,所用器件例如案一多,但电路组装简单,可不能增添麻烦,在方案二中可直接取得+5v和±12的输出电压.利用式比较方便,综上所述,方案二例如案一合理,因此选择方案二2．1 本设计采纳桥式整流单相桥式整流电路与半波整流电路相较，在相同的变压器副边电压下，对二极管的参数要求式一样的，而且还具有输出电压高、变压器利用率高、脉动小等优势，因此在次设计中我选用单相桥式整流电路。
齐鲁理工学院课程设计说明书(论文) 题目±12V直流稳压电源设计与仿真课程名称模拟电子技术二级学院机电工程学院专业通信工程班级通信一班学生姓名韩登志学号 201310537017设计地点 D102指导教师臧红岩设计起止时间：2015年1月5日至2015年1月9日机电工程学院模拟电子技术课程设计任务书设计（论文）名称：±12V直流稳压电源设计与仿真专业：通信工程学生姓名：韩登志指导教师：臧红岩下达时间：2015.1.5一、课程设计任务：1.运用模拟电子技术的理论知识设计一种双向电压输出的直流稳压电源，输出电压为±12V。
2.测出设计电路的输出电阻；3.测出设计电路的稳压系数，并将稳压系数减到最小；4.学习电路仿真过程，绘制电路图，进行基本的仿真试验对设计的电路进行性能分析。
二、课程设计的基本要求：1. 能够实现设计任务的基本功能；2. 至少设计两种电源的实例，并论证方案；3. 要求依据要求运用模拟电子技术的理论设计、制定实验方案，并撰写课程设计论文要求符合模板的相关要求，字数要求4000字以上。
目录一、设计任务与要求 (1)二、总体方案设计 (1)三、单元电路设计与参数计算 (1)四、总原理图及元器件清单 (3)五、安装与调试（或者仿真与调试） (4)六、性能测试与分析： (5)七、结论与心得： (6)八、参考文献 (6)+12V直流稳压电源设计与仿真一、设计任务与要求1.输入工频220V交流电的情况下，固定电压输出：+12V。
2.设计电路结构，选择电路元件，计算确定元件参数，画出实用原理电路图。
3.自拟实验方法、步骤及数据表格，提出测试所需仪器及元器件的规格数量。
4.在实验室Multisim软件上画出电路图，并仿真和调试，测试其主要性能参数。
二、总体方案设计1.由输出电压,电流 ,确定稳路电压形式。
通过计算极限参数选择器件；2.由稳路电压要求的直流电压,直流电流确定整流滤波电路形式；3.选择整流二极管及滤波电容并确定副边电压的有效值，电流的有效值及变压器的功率。
直流稳压电源课程设计一、引言直流稳压电源是电子电路实验中常用的实验装置之一。
它通过将交流电转换为稳定的直流电，在电子设备实验中提供稳定的电源供应。
本文将介绍一个关于直流稳压电源的课程设计，主要包括设计目的、设计原理、电路搭建、性能测试和实验结果分析等内容。
通过该课程设计，学生可以学习到直流稳压电源的基本原理和应用。
二、设计目的直流稳压电源是电子电路中使用广泛的一种电源，具有电压稳定性好、输出能力强等优点。
本次课程设计的目的是让学生了解直流稳压电源的工作原理，学会使用电压稳压IC和电阻调节器等元件构建稳压电源电路，并能够通过测试电路性能和分析实验结果，理解直流稳压电源的工作特性。
三、设计原理直流稳压电源的主要原理是利用反馈控制，通过电压稳压IC对输入电压进行调控，使输出的直流电压保持稳定。
设计中常用的电压稳压IC有LM317、LM337等，它们可以根据需要提供不同的输出电压范围。
电压稳压IC的输入端接入可变电压源，输出端接入负载电阻，通过调节稳压器的输出电压来输出所需的稳定直流电压。
四、电路搭建电路搭建主要分为几个步骤：1. 准备好电压稳压IC和其他所需的元件，包括电阻、电容等。
2. 将直流电源连接到电压稳压IC的输入端，注意极性的正确连接。
3. 连接负载电阻到电压稳压IC的输出端，确保正常连接。
4. 根据需要，可以添加过压保护电路、滤波电容等元件来改善电路性能。
五、性能测试完成电路搭建后，可以进行性能测试来验证电压稳压电路的工作情况。
主要包括以下几个方面的测试：1. 输出电压调节范围测试：通过调节稳压器电阻的值，测试输出电压的调节范围。
2. 负载调整能力测试：通过改变负载电阻的大小，测试输出电压的稳定性。
3. 过载保护测试：通过增加负载电阻，观察电路是否具有过载保护功能。
4. 温度稳定性测试：通过改变环境温度，测试电压稳压电路的稳定性。
六、实验结果分析根据实验测试结果，可以对设计的直流稳压电源进行分析和评估。
课程设计直流稳压电源一、课程目标知识目标：1. 理解直流稳压电源的基本工作原理，掌握其主要组成部分及功能；2. 掌握各类稳压电源的电路特点和应用场景；3. 学会分析直流稳压电源的电路性能，并能进行简单计算。
技能目标：1. 能够正确绘制并识别直流稳压电源的电路图；2. 学会使用实验仪器和设备进行直流稳压电源的搭建与调试；3. 能够运用所学知识解决实际电路中与直流稳压电源相关的问题。
情感态度价值观目标：1. 培养学生对电子技术的兴趣，激发学习热情；2. 培养学生的团队合作精神，提高沟通与协作能力；3. 增强学生的环保意识，了解节能降耗的重要性。
课程性质：本课程属于电子技术基础课程，以理论教学与实践操作相结合的方式进行。
学生特点：本课程针对初中年级学生，他们对电子技术有一定的好奇心，但知识储备有限，需要通过生动的实例和实际操作来激发学习兴趣。
教学要求：注重理论与实践相结合，突出实用性，通过讲解、演示、实践等多种教学手段，使学生掌握直流稳压电源的相关知识，提高实际操作能力。
在教学过程中，关注学生的学习进度，及时调整教学策略，确保课程目标的实现。
将课程目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容1. 理论知识：- 直流稳压电源的定义、分类及工作原理；- 稳压电源的主要组成部分：电源变压器、整流电路、滤波电路、稳压电路；- 常见稳压电源电路（如：串联型稳压电源、并联型稳压电源）的原理及特点；- 稳压电源的性能指标及选用。
2. 实践操作：- 学会使用实验仪器和设备进行直流稳压电源的搭建；- 学习绘制直流稳压电源的电路图；- 学习对搭建的直流稳压电源进行调试与性能测试；- 分析实验结果，总结实验经验。
3. 教学大纲：- 第一课时：直流稳压电源的定义、分类及工作原理；- 第二课时：稳压电源的主要组成部分及功能；- 第三课时：常见稳压电源电路原理及特点；- 第四课时：稳压电源性能指标、选用及实践操作；- 第五课时：实验操作、分析及总结。
电工与电子技术课程设计直流稳压电源设计专业班级姓名指导教师日期_ __前言主要内容:课题名称与技术要求：设计课题：串联型晶体管稳压电源<1>输出直流电压Uo=12V,且连续可调，调节范围±2V<2>最大输出电流Ilm≤200mA<3>稳压系数Sr<10%<4>具有过流保护功能资料收集与工作过程简介:在这次课程设计的过程中，我仔细看了课程设计的要求，去逸夫图书馆借了相关的资料，查阅了设计论文的格式样本，比较了各种设计方案的优劣，最终把自己觉得最好的方案的相关参数计算出来。
自从上个学期开始，我们就开始学电工，这学期的模电在实际生活中十分有用，在设计过程中我也发现了许多问题，正如参加飞思卡尔设计电路焊板子一样，我还有很多不足之处。
通过了对该电路的设计，调试，我学会了用整流变压器，整流二极管，滤波电容以及集成稳压器等元件设计直流稳压电源。
这次课程设计使我懂得了理论与实际相结合是很重要的，只有理论知识是远远不够的，只有把所学的理论知识与实践相结合起来，从理论中得出结论，才能真正为社会服务，从而提高自己的实际动手能力和独立思考的能力。
目录摘要---------------------------------------------------------------------4 设计要求---------------------------------------------------------------6 主要器件选择---------------------------------------------------------9 单元电路设计原理，参数计算------------------------------------12 结论与心得体会-----------------------------------------------------17 参考文献--------------------------------------------------------------18 元器件明细表--------------------------------------------------------19摘要：直流稳压电源一般由整流变压器、整流、滤波电路及稳压电路所组成，基本框图如下。
变压整流 滤波 稳压直流稳压电源一般由直流电源变压器T 、整流滤波电路及稳压电路所组成，基本框图如下。
各部分的作用：（1）电源变压器T 的作用是将电网220V 的交流电压变换成整流滤波电路所需要的交流电压Ui 。
变压器副边与原边的功率比为P2/ P1=η，式中η是变压器的效率。
（2）整流滤波电路：整流电路将交流电压Ui 变换成脉动的直流电压。
再经滤波电路滤除较大的纹波成分，输出纹波较小的直流电压U0。
常用的整流滤波电路有全波整流滤波、桥式整流滤波等。
（3）三端集成稳压器：常用的集成稳压器有固定式三端稳压器与可调式三端稳压器。
常用可调式正压集成稳压器有CW317（LM317）系列，LM317作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。
317系列稳压块的型号很多：例如LM317HVH 、W317L等。
电子爱好者经常用317稳压块制作输出电压可变的稳压电源。
稳压电源的输出电压可用下式计算，V o ＝1.25（1＋R 2/R 1）。
仅仅从公式本身看，R 1、R 2的电阻值可以随意设定。
然而作为稳压电源的输出电压计算公式，R 1和R 2的阻值是不能随意设定的。
317稳压块的输出电压变化范围是V o ＝1.25V —37V （高输出电压的317稳压块如LM317HV A 、LM317HVK 等，其输出电压变化范围是V o ＝1.25V —45V ），所以R 2/R 1的U比值范围只能是0—28.6。
关键字:变压器整流滤波稳压桥式整流稳压块二极管设计要求方案选择方案1：可调式三端稳压电源设计三端稳压电源构成直流可调原理框图如3.2.1所示。
该方案需使用三端稳压芯片CW317作为稳压电路可调部分，其输出电压调整范围宽。
优点：该方案结构简单，使用方便，干扰和噪音小缺点：数字电位器误差较大，控制精度不够高。
图3.2.1 三端可调式稳压器电路原理图方案2：采用A/D或D/A采用A/D和D/A构成直流电源的电路如图3.2.2和所示。
采用单片机构成直流电源的电路如图1.3所示，利用AVR单片机自带的D/A口DAC0输出0－2.5V的电压，然后经一级反相放大器和跟随器，此时可以输出0到－5V电压。
但是因为A/D变换器只能采集0到+2.56V的电压，所以再在跟随器后面加一级反相放大器器然后送回到A/D采样，MCU比较发现DAC0输出为正确电压时，则从跟随器后直接输出电压，这样就可以输出0到-5V的电压了。
当需要正相电压时从DAC1口输出电压，这时就不需要反相，其它原理与DAC0相似。
MCUA/D236AR?Op Amp+5VDAC0Port10R110R110R1-5V236AR?Op AmpVCCDAC1236AR?Op Amp236AR?Op Amp -5V-5VVCC 10R110R1V0236AR?Op Amp+5V-5V Port10R110R110R1图3.2.2 采用D/A 和A/D 方案的电路原理图优点：精确度高，纹波小，效率和密度比较高，可靠性也不错。
缺点：电路相对复杂，AVR 单片机的IO 口不能容忍负电压，否则会被损坏。
方案3：晶体管串联式直流稳压电路晶体管串联式直流稳压电路。
电路框图如图3.2.3所示，该电路中，输出电压UO 经取样电路取样后得到取样电压，取样电压与基准电压进行比较得到误差电压，该误差电压对调整管的工作状态进行调整，从而使输出电压发生变化，该变化与由于供电电压UI 发生变化引起的输出电压的变化正好相反，从而保证输出电压UO 为恒定值(稳压值)。
图3.2.3 晶体管串联式直流稳压电路框图优点：单纯的电路很简单，易于连接缺点：增加辅助电源后电路结构复杂，多采用分立式原件，电路可靠性低方案4：采用7805构成直流电源采用7805构成直流电源的电路如图3.3.4所示，改变RP阻值使7805的公共端的电压在0到－10V之间可调，则7805的输出端电压就可实现-5V－+5V之间可调了。
这种方案是利用了7805的输出端与公共端的电压固定为+5的特性来设计的。
图3.3.4 7805构成的直流电源电路图优点：简单快捷，精确度高缺点：存在不好数控的问题直流稳压电源是电子设备能量的提供者，对直流电源要求是：输出电压的幅值稳定，平滑，变换频率高，负载能力强，温度稳定性好。
综合以上四种方案，得出结论，第1种方案最可行。
总体设计应该简单耐用。
主要器件选择直流稳压电源包括变压器，整流，滤波，稳压电路，负载组成。
（1） 整流电路：交流电压转变成单向脉动直流电a 、半波整流U0=()t d u ⎰πωπ021=()()t d t u ⎰πωωπ2sin 221=π2U 2=0.45U2b 、桥式整流然而单相桥式整流电路与半波整流电路相比，在相同的变压器副边电压下，对二极管的参数要求式一样的，并且还具有输出电压高、变压器利用率高、脉动小等优点，因此在次设计中我选用单相桥式整流电路。
在调整管部分，既可以采用单管调整也可以采用复合管调整，但在此设计中要求额定电流lm ≤200mA ，因此在此设计中我选用单管做调整管。
（2）滤波电路：经整流后的电压仍具有较大的交流分量，必须通过滤波电路将交流分量滤掉。
尽量保留其输出中的直流分量，才能获得比较平滑的直流分量。
可以利用电容两端电压不能突变或流经电感的电流不能突变的特点，将电容与负载并联，或将电感与负载串联就能起来滤波作用。
（3）稳压电路：由于滤波后的直流电压Ui 受电网电压的波动和负载电流变化的影响（T 的影响）很难保证输出电流电压的稳定。
所以必须在滤波电路和负载一直加上稳压电路，才能保证输出直流电压的进一步稳定。
设计方案原理框图,总体电路图，接线图及说明：交流电网220V 的电压通过电源变压器将变为需要的电压值，然后通过整流电路将交流电压变成脉动的直流电压。
由于此脉动的直流电压还含有较大的纹波，必须通过滤波电路加以滤波，从而得到平滑的直流电压。
但这样的电压还是会随电网电压波动、负载和温度等的变化而变化。
因而在整流、滤波电路之后，还须接稳压电路，保证输出的直流电压稳定。
如下图基本电路图所示，220V交流电经变压器产生低压交流电，D1、D2、D3、D4和C构成整流滤波电路，产生20V的直流电压，Rw调整输出电压大小。
（1）稳压过程。
输出电压因某种原因变化时，LM317构成的电压调整器就能够调整输出电压，使其保持恒定。
（2）输出电压调整过程。
Rw用于调整输出电压大小。
当Rw滑动端向上滑时，基极电压Ub就上升，使输出电压变小。
若当Rp滑动端向下滑时，输出电压则会变大。
（3）用317稳压块制作稳压电源时，稳压电源输出的有载电压和空载电压差别较大。
7V；输出电流为0.1～0.5A；工作结温同样分为-55～+155℃，-25～+150℃，0～+125℃三类电压调整率的典型值为0.01％/V，负载调整率的典型值为0.1％，内部含有过流、过热和调整管安全工作区保护电路。
（4）总体电路图：总体电路图单元电路设计原理，及参数计算：电源变压器电源变压器将来自电网的220V交流电压u1变换为整流电路所需要的交流电压u2。
如果不考虑变压器的损耗，可以认为一个理想的变压器次级负载消耗的功率也就是初级从电源取得的电功率。
变压器能根据需要通过改变次级线圈的圈数而改变次级电压，由于变压器存在着铁损与铜损，所以它的输出功率永远小于输入功率[2]。
实际电路中选择一个中间带抽头的多路输出稳压器，其输出电压分别是（交流）12V、18V、20V。
分别对应LM78XX、79XX系列和LM317稳压器。
整流滤波电路单相桥式整流电路如图所示，四只整流二极管D1～D4接成电桥的形式，故有桥式整流电路之称。
单相桥式整流电路的工作原理为简单起见，二极管用理想模型来处理，即正向导通电阻为零，反向电阻为无穷大。
在v2的正半周，电流从变压器副边线圈的上端流出，只能经过二极管D1流向R L，再由二极管D3流回变压器，所以D1、D3正向导通，D2、D4反偏截止。
在负载上产生一个极性为上正下负的输出电压。
其电流通路可用图中实线箭头表示。
在v2的负半周，其极性与图示相反，电流从变压器副边线圈的下端流出，只能经过二极管D2流向R L，再由二极管D4流回变压器，所以D1、D3反偏截止，D2、D4正向导通。
电流流过R L时产生的电压极性仍是上正下负，与正半周时相同。
