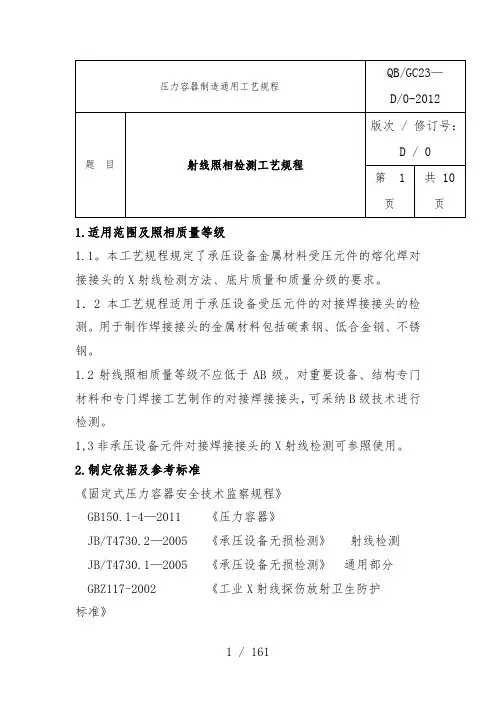

1.适用范围及照相质量等级1.1。
本工艺规程规定了承压设备金属材料受压元件的熔化焊对接接头的X射线检测方法、底片质量和质量分级的要求。
1.2本工艺规程适用于承压设备受压元件的对接焊接接头的检测。
用于制作焊接接头的金属材料包括碳素钢、低合金钢、不锈钢。
1.2射线照相质量等级不应低于AB级。
对重要设备、结构专门材料和专门焊接工艺制作的对接焊接接头,可采纳B级技术进行检测。
1,3非承压设备元件对接焊接接头的X射线检测可参照使用。
2.制定依据及参考标准《固定式压力容器安全技术监察规程》GB150.1-4—2011 《压力容器》JB/T4730.2—2005 《承压设备无损检测》射线检测JB/T4730.1—2005 《承压设备无损检测》通用部分GBZ117-2002 《工业X射线探伤放射卫生防护标准》JB/T7902-2006 无损检测射线照相检测用线型像质计JB/T7902-1999 线型象质计JB/T7903-1999 工业射线照相底片观灯片HB7684-2000 射线照相用线型象质计3.人员资格及职责3.1从事射线检测的人员应按照《特种设备无损检测人员考核与监督治理规则》的要求持有国家质量技术监督部门颁发的与其工作相适应的技术等级资格证书。
评片人员必须持有中级及以上资格证书。
3.2从事射线检测人员上岗前应进行辐射安全知识的培训,并取得放射工作人员证。
3.3射线检测人员必须躯体健康,经体检合格,评片人员视力应每年检查一次。
未经矫正或经矫正的近(距)视力和远(距)视力应不低于5.0(小数记录值为1.0)。
3.4射线检测人员应能熟练操作射线机,正确选用透照工艺,合理使用暗室处理方法,并应熟悉焊接工艺、金属材料等知识,应了解压力容器制造工艺,熟悉有关压力容器的法规、标准和技术条件。
3. 5对接接头的表面质量要求应符合通用部分4.2条要求。
4.射线检测和验收标准4.1范围:必须符合《容规》,GB150和设计文件的要求。
压力容器常用制造、检验要求一、制造、检验要求1、一般地,对对接焊缝而言,同一条焊缝宽窄差≤4,同类型焊缝宽窄差≤8;2、产品焊接试板按JB4744—2000加工试样和评定(一般情况下为一拉、两弯、三冲);3、封头落料卡上,冲压成形后的检验项目中,应注明直径允差、椭圆度允值、内表面形状偏差允值(外凸、内凹)、直边倾斜度、总高度和直边高度允差、外协切边时直边端面加工何种坡口、角度和钝边尺寸;封头冲压成形后,其拼缝应作100%RT,合格级别同容器。
4、卧式容器顶部的补强圈在钻、攻M10检漏孔时,当补强圈拱面朝上摆正时,M10检漏孔应位于最低处;而卧式容器底部的补强圈在钻、攻M10检漏孔时,当补强圈拱面朝上摆正时,M10检漏孔应位于最高处,以确保补强圈装在容器上时,M10检漏孔均位于最低处(容器安装后);其它位置处的补强圈也应确保检漏孔位置位于最低处。
对立式容器筒体上的补强圈,钻、攻螺孔和安装时均应确保检漏孔位于最低处(容器立置时)。
5、对需热处理的容器,其补强圈应在热处理前后各做一次压缩空气检漏(压力0.4 ~ 0.5MPa);6、对带衬环的法兰,应在衬环车削前后各做一次压缩空气检漏(压力0.4 ~ 0.5MPa);7、对常压容器,其补强圈、衬环法兰检漏用的压缩空气压力一般为0.1 ~ 0.2MPa;8、对需热处理的容器,当其容器上的角焊缝等需要做磁粉(或着色)检测时,则应在热处理前后各做一次磁粉(或着色)检测;9、封头落料需拼接时,应在工艺图上标注拼缝离中心的距离a,一般规定a≤0.45DN,且月牙形拼块最少宽度b不小于300mm(如图1)。
当封头上有接管、支座(垫板)时,还应考虑拼缝避开接管和支座(垫板),避开的距离至少为100mm(这里考虑到封头冲压时有时会压偏);图110、一般情况下,支座、裙座的角焊缝的焊脚高度取连接的两件之间较薄板厚度的0.7倍,且不小于5mm;11、液位计接管法兰组装要求一般按以下要求:①两法兰中心周向(或轴向或其他方向)偏差≤1.5mm;②两法兰中心开档距离允差为±1.5mm;③法兰密封面对接管轴线的垂直度⊥≤0.5/100的法兰外径;④两法兰密封面应在同一平面上,平面度允差0.3mm ;⑤两法兰螺孔应对两法兰中心连线严格跨中,螺孔位置偏移量不大于1.5mm。
1.下料工艺守则GS01-20101. 1总则1. 1. 1下料是产品制造的首道工序,直接影响到产品的制造质量和原材料的合理使用,特拟定本守则。
1. 1. 2下料人员必须做到:(a)主要受压元件及一般受压元件必须严格按照工艺或图纸要求进行划线下料,按照材料标记移植规定进行移植材料标记。
(b)非受压元件按工艺流程、材料消耗定额卡的下料规格和材质进行划线下料。
(c)凡图纸、工艺不全,材料不符合图纸要求,代料需代用而无“材料代用通知”时不准划线下料。
(d)划线经自检、专检无误后,方可进行下料。
(e)清除下料飞边、毛刺和飞溅物。
非机械加工表面的线性尺寸的极限偏差应符合GB/T1804中的C级规定。
1. 1. 3下料场地及切割划线工具的要求:(a)不锈钢、钛材、铝材下料均应铺有橡胶或其它软质材料,均不得与钢材混合。
(b)钛材、铝材的切割和坡口加工一般采用机械方法,厚度较大时也允许用火焰切割和等离子切割,此时应避免火花溅落在材料表面,且切割边缘和坡口应用机械方法加工和去除污染层,见金属光泽。
复合板在机械切割时应将基层朝下,注意防止分层。
加工后的坡口表面应平整、光滑、不应有裂纹、分层、毛刺和飞边等。
不锈钢用等离子机械切割方法。
用等离子下料或开孔的板材,如割后尚需焊接,则要去除割口处的氧化物至显露金属光泽。
严禁在不锈钢材料垛直接切割下料。
这几种材料当采用机械切割时,下料前应将机械清理干净,为防止板材表面划伤,压脚上应包橡胶等软质材料。
(c)划线、标记确定要求:铝制容器:在原有确定标记被裁掉或材料分成几块,应有材料切割前完成标记移植。
划线时应注意避免磕碰、划伤,不应在表面用划针划辅助线,必要时用红蓝铅笔。
不应在铝材的耐腐蚀面采用硬印作为材料的确认标记。
钛制容器:在钛材划线应尽量采用金属铅笔,只有在以后加工工序中能除的部分才允许打冲眼,钛钢复合层的划线应在基层钢板上进行,不应在钛材和钛钢复合板的耐腐蚀面采用硬印作为材料的确认标记的表达方法,可采用不溶于水的不含金属颜料的无硫、无氯的墨水书写。
一、下料通用工艺1 范围本通用工艺规定了下料的工艺规则,适用于本公司的产品材料的下料。
2 下料前的准备2.1 看清下料单上的材质、规格、尺寸及数量等。
2.2核对材质、规格与下料单要求是否相符。
材料代用必须严格履行代用手续。
2.3 查看材料外观质量(疤痕、夹层、变形、锈蚀等)是否符合有关质量规定。
2.4 将不同工件所用相同材质、规格的料单集中,考虑能否套料。
2.5 号料2.5.1 端面不规则的型钢、钢板、管材等材料号料时必须将不规则部分让出。
钢材表面上如有不平、弯曲、扭曲、波浪等缺陷,在下料切割和成形加工之前,必须对有缺陷的钢材进行矫正。
2.5.2 号料时,应考虑下料方法,留出切口余量。
2.5.3 有下料定尺挡板的设备,下料前要按尺寸要求调准定尺挡板,并保证工作可靠,下料时材料靠实挡板。
3 下料3.1剪板下料3.1.1钢板、角钢、扁钢下料时,应优先使用剪切下料。
钢板、扁钢用龙门剪床剪切下料,角钢用冲剪机剪切下料。
3.1.4 下料时应先将不规则的端头切掉。
3.1.5 切口断面不得有撕裂、裂纹、棱边。
3.1.6 龙门剪床上的剪切工艺3.1.6.1 首先清理工件并划出剪切线,将钢板放至剪床的工作台面上,使钢板的一端放在剪床台面上以提高它的稳定性,然后调整钢板,使剪切线的两端对准下刀口,控制操作机构将剪床的压紧机构先将钢板压牢,接着进行剪切。
剪切狭料时,在压料架不能压住板料的情况下可加垫板和压板,选择厚度相同的板料作为垫板。
3.1.6.2 剪切尺寸相同而数量又较多的钢板、型材时,利用挡板(前挡、后挡板和角挡板)定位,免去划线工序。
3.1.6.3 利用挡板进行剪切时,必须先进行试剪,并检验被剪尺寸是否正确,然后才能成批剪切。
3.2 气割下料3.2.1 气割时,看清切割线条符号。
3.2.2切割前,将工件分段垫平(不能用砖和石块),将工件与地面留出一定的间隙利于氧化铁渣吹出。
3.2.3 将氧气调节到所需的压力。
压力容器制造工艺规程1. 引言压力容器是一种广泛应用于工业和军事领域的设备,用于存储和运输气体或液体。
由于其特殊用途和工作条件,压力容器的制造工艺必须符合严格的规范和标准,以确保其安全使用。
本规程旨在介绍压力容器的制造工艺,并提供制造商遵循的指导原则。
2. 材料选择压力容器的材料选择非常重要,必须根据容器的设计压力和温度、介质的性质和容器的尺寸等因素来确定。
常见的材料包括碳钢、不锈钢、合金钢和钛合金等。
制造商应根据设计要求选择合适的材料,并确保其符合相关标准和规范。
3. 设计和制图在制造压力容器之前,制造商必须进行详细的设计和制图。
设计阶段包括确定容器的尺寸、形状、壁厚和支撑结构等。
制造商应使用计算软件和模型进行力学分析,以确保容器在工作条件下具有足够的强度和刚度。
制图阶段包括制作详细的图纸和说明,包括容器的各个部分、连接方式和焊接工艺等。
4. 板材切割和成形制造压力容器的第一步是根据图纸的要求切割和成形板材。
常用的切割方法包括火焰切割、等离子切割和激光切割等。
成形板材的方法包括冷弯、热弯和卷边等。
制造商必须确保切割和成形过程的精度和质量,以避免材料剪裁不准确和形状变形等问题。
5. 焊接焊接是制造压力容器的关键步骤,要求焊缝具有足够的强度和密封性。
焊接方法包括手工电弧焊、氩弧焊、埋弧焊和激光焊等。
制造商应根据设计要求选择合适的焊接方法,并确保焊工具有相关的资质和经验。
焊接后,焊缝必须进行无损检测,以确保其质量和完整性。
6. 表面处理制造压力容器后,表面处理是必要的步骤,以提高其耐腐蚀性和耐磨性。
常用的表面处理包括喷砂、酸洗和热浸镀等。
制造商在选择和执行表面处理方法时,必须遵循相关标准和规范,并确保处理后的表面平整、清洁和耐用。
7. 压力测试制造完成后,压力容器必须进行压力测试,以确保其能够承受设计压力而不泄漏。
压力测试应根据容器的尺寸和设计压力来确定,常用的方法包括水压试验和气压试验等。
制造商必须记录并报告测试结果,并在通过测试后提供合格证书。

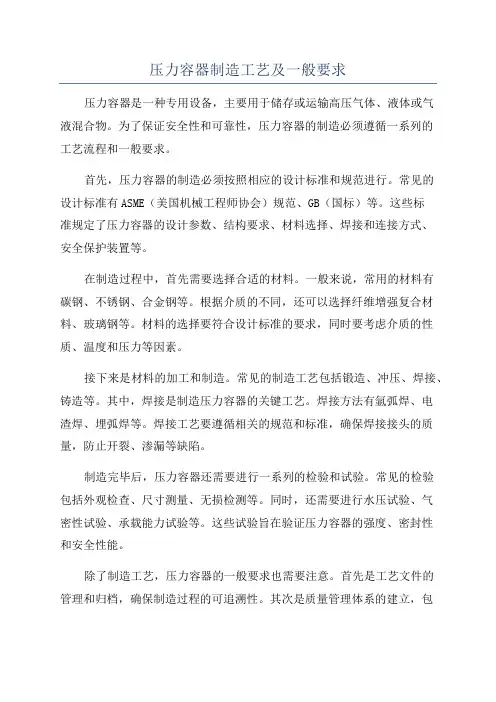

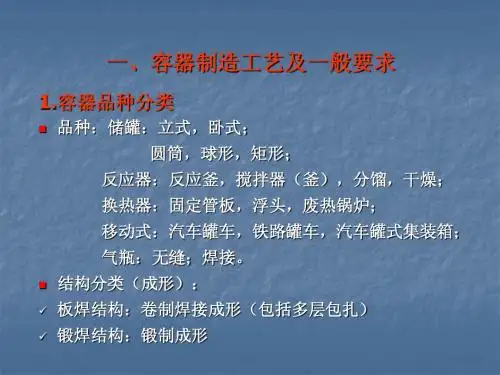

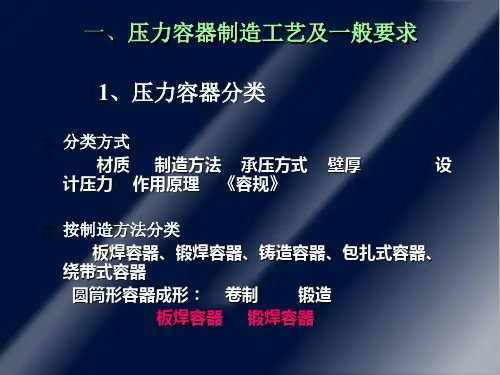

压力容器制造工艺及一般要求压力容器是一种专用设备,主要用于储存或运输高压气体、液体或气液混合物。
为了保证安全性和可靠性,压力容器的制造必须遵循一系列的工艺流程和一般要求。
首先,压力容器的制造必须按照相应的设计标准和规范进行。
常见的设计标准有ASME(美国机械工程师协会)规范、GB(国标)等。
这些标准规定了压力容器的设计参数、结构要求、材料选择、焊接和连接方式、安全保护装置等。
在制造过程中,首先需要选择合适的材料。
一般来说,常用的材料有碳钢、不锈钢、合金钢等。
根据介质的不同,还可以选择纤维增强复合材料、玻璃钢等。
材料的选择要符合设计标准的要求,同时要考虑介质的性质、温度和压力等因素。
接下来是材料的加工和制造。
常见的制造工艺包括锻造、冲压、焊接、铸造等。
其中,焊接是制造压力容器的关键工艺。
焊接方法有氩弧焊、电渣焊、埋弧焊等。
焊接工艺要遵循相关的规范和标准,确保焊接接头的质量,防止开裂、渗漏等缺陷。
制造完毕后,压力容器还需要进行一系列的检验和试验。
常见的检验包括外观检查、尺寸测量、无损检测等。
同时,还需要进行水压试验、气密性试验、承载能力试验等。
这些试验旨在验证压力容器的强度、密封性和安全性能。
除了制造工艺,压力容器的一般要求也需要注意。
首先是工艺文件的管理和归档,确保制造过程的可追溯性。
其次是质量管理体系的建立,包括制定相关的质量控制程序和工艺规程。
此外,还需要对制造过程中的相关人员进行培训和考核,确保操作人员的技能和素质。
此外,压力容器还需要根据使用环境和介质性质选择合适的保护装置,如安全阀、爆破片等。
对于危险性较高的压力容器,还需要进行定期的检测和维护,并建立相应的安全管理制度。
总之,压力容器的制造工艺及一般要求是为了确保其安全可靠性和使用寿命。
制造压力容器需要遵循相关的设计标准和规范,选择合适的材料和工艺,进行严格的检验和试验,并建立完善的质量管理体系和安全管理制度。
只有这样,才能满足用户的需求,保证压力容器的安全运行。
最新压力容器国家标准规范压力容器作为工业生产中不可或缺的设备,其安全性和可靠性直接关系到人员安全和生产效率。
随着技术的发展和标准的更新,压力容器的国家标准规范也在不断完善。
以下是最新压力容器国家标准规范的概述:1. 适用范围本规范适用于设计、制造、检验和使用的压力容器,包括但不限于锅炉、换热器、反应器等。
2. 设计要求- 应符合国家相关安全标准和行业规范。
- 必须考虑到材料的力学性能、腐蚀性、温度和压力等因素。
- 设计应确保结构合理,便于制造、安装和维护。
3. 材料选择- 应选择符合国家标准的金属材料,确保材料的质量和性能。
- 对于特殊环境下使用的压力容器,应选用具有相应耐腐蚀性能的材料。
4. 制造工艺- 制造过程中应严格控制焊接、成型、热处理等关键工艺。
- 所有制造工艺必须符合国家相关工艺标准。
5. 检验与试验- 压力容器在制造完成后,必须进行严格的无损检测和压力试验。
- 无损检测应包括射线检测、超声波检测等,确保无内部缺陷。
- 压力试验应模拟实际工作条件,确保容器在规定压力下无泄漏。
6. 安全附件- 压力容器应配备必要的安全附件,如安全阀、压力表、紧急切断装置等。
- 安全附件的选择和安装应符合国家相关标准。
7. 使用与维护- 使用单位应制定详细的操作规程和维护计划。
- 定期对压力容器进行检查和维护,确保其良好运行状态。
8. 事故处理与应急预案- 使用单位应制定压力容器事故处理程序和应急预案。
- 在发生事故时,应立即启动应急预案,确保人员安全和最小化损失。
9. 法规与标准更新- 压力容器的设计、制造和使用应随时关注国家法规和标准的更新,确保符合最新要求。
10. 结语压力容器的安全运行对于保障工业生产的顺利进行至关重要。
本规范的制定旨在提高压力容器的安全性和可靠性,减少事故发生的风险,保障人民生命财产安全。
请注意,以上内容仅为概述,具体实施时应详细参照最新的国家标准和行业规范。

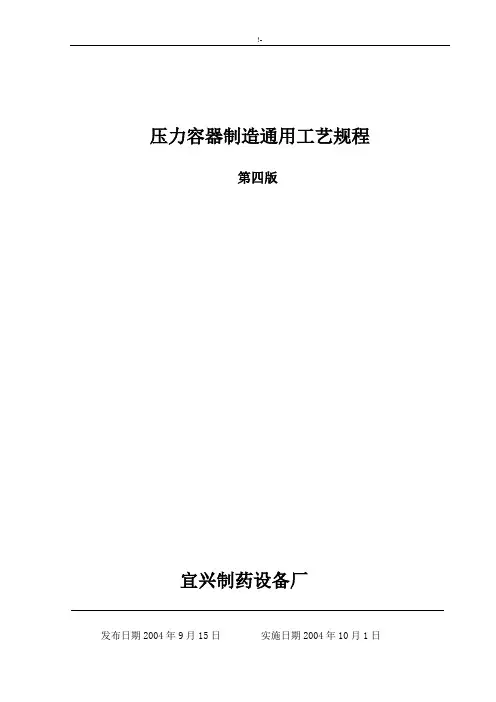

压力容器制造通用工艺规程第四版宜兴制药设备厂发布日期2004年9月15日实施日期2004年10月1日目录一、关于贯彻实施“压力容器制造通用工艺规程”的通知二、目录 1三、编制说明 21. T.Z04-01压力容器制造工艺规程 3 2. T.Z04-02材料标记移植工艺规程10 3. T.Z04-03划线下料通用工艺规程16 4. T.Z04-04氧—乙炔切割工艺规程18 5. T.Z04-05空气等离子弧切割工艺规程20 6. T.Z04-06封头圆筒制造通用工艺规程21 7. T.Z04-07压力容器组装工艺规程24 8. T.Z04-08钢制压力容器焊接通用工艺规程27 9. T.Z04-09钢制压力容器焊条电弧焊工艺规程37 10.T.Z04-10钢制压力容器埋弧自动焊工艺规程38 11.T.Z04-11钢制压力容器钨极氩弧焊工艺规程40 12.T.Z04-12碳弧气刨工艺规程41 13.T.Z04-13钢制压力容器焊缝隙返修和修补工艺规程43 14.T.Z04-14管壳式换热器通用工艺规程45 15.T.Z04-15强度胀接工艺规程49 16.T.Z04-16不锈钢压力容器制造管理规定51 17.T.Z04-17晶间腐蚀通用工艺规程54 18.T.Z04-18不锈钢酸零部件膏剂酸洗钝化工艺规程56 19.T.Z04-19钢制压力容器热处理工艺规程 58 20.T.Z04-20水压试验操作规程61 21.T.Z04-21致密性试验操作规程63 22.T.Z04-22气压试验通用工艺规程65 23.T.Z04-23压力容器涂敷运输包装工艺规程67编制说明本规程是压力容器制造通用工艺文件的汇编,共23项通用规程。
为了不断改进和发展,对这些规程进行了更新,文件代号有前置代号和后置代号构成,前置代号有通用(TongYong)和制造(ZhiZao)组成,选取汉语拼音中第一个字母通用为T、制造为Z后置代号有年号和文件号组成,。
压力容器制造工艺规程1. 本规程适用于压力容器的制造。
2. 压力容器筒体应严格按照《压力容器安全技术监察规程》、GB150、GB151等标准以及图纸规定的技术条件进行制造和验收。
不锈钢压力容器应在专用场地进行制造。
3. 卷板3.1 卷板前应核对下料尺寸、坡口形式、板厚、材质及拼接等要求是否符合有关标准和图纸工艺的要求。
没有材料移植标记不得进行成型。
3.2 筒节上所有的号料标记应在筒节的外表面上。
加工时应注意坡口方向。
3.3超负荷卷板,应经工艺人员校核、质量保证工程师批准后方可实施。
3.4 卷板前应进行予弯或采用其他方法来保证卷弯质量,并采用样板检查弯曲的曲率半径。
3.5卷板和矫圆前必须清除材料上的铁屑、杂物等。
检查卷板机是否完好,在弯曲过程中应及时清除剥落的氧化物,防止压坑和损坏设备。
3.6 卷制不锈钢和有色金属筒节前,应仔细检查辊轴表面是否光整,若有凸起可用砂轮修磨。
工作前必须将辊轴擦拭干净,必须严格控制表面机械损伤和飞溅物。
3.7 卷板前应将坯料放正,坯料端线应与辊轴中心线平行,防止错边。
3.8 为克服回弹,筒节卷至封闭后应施加一定的过卷量,并往复卷曲几次以消除内应力。
3.9 筒节的矫圆,应在纵焊缝焊接完成后进行。
3.10 制造中应尽量避免钢板表面的机械损伤。
对于深度不超过钢板名义厚度5%,且不大于钢板负偏差一半的损伤,可做修磨处理,使其圆滑过度。
对于超过GB150规定的损伤,按有关规定补焊后修磨。
3.11 产品焊接试板应与筒节纵焊缝一起焊接。
3.12 筒节拼装矫圆后的尺寸公差,当制造工艺未做规定时,一律按GB150的有关规定进行检查(包括对口错边量、棱角度、直线度、最大最小直径差等项目)。
4. 组对4.1 应严格按工艺规定顺序组对。
4.2 筒节组对前应先测量外圆周长,以核对对口错边量是否合格。
4.3 按工艺规定的方法和顺序进行组装,对于径高比大的产品,宜采用分段组装。
4.4 组装时,临时焊在筒体上的工艺用吊耳、筋板等应采用与筒体相同或焊接性能相近的材料。
检验与验收1.压力容器主要受压部分的焊接接头分为A、B、C、D四类,如图1和图2(a、b)所示.2.制造受压元件的材料应有确认的厂内标记.在制造过程中,如需裁掉原有标记或材料分成几块,应于材料切割前完成标记移植,并保证移植标记的正确、无误、清晰、耐久。
3。
冷卷筒节投料的钢材厚度δs不得小于其名义厚度减去钢板厚度负偏差.若换热器用钢管作圆筒时,其投料壁厚偏差应符合GB/T8163和GB/T4976等钢管的标准规定。
4。
制造中应避免钢板表面的机械损伤.对于尖锐的伤痕以及不锈钢压力容器防腐表面的局部伤痕、刻槽等缺陷应予以修磨,修磨范围的斜度至少为1:3。
修磨的深度应不大于该部位钢材厚度δs的5%,且不大于2mm,否则应予以补焊。
5.坡口表面不得有裂纹、分层、夹杂等缺陷6。
标准抗拉强度下限规定值σb≥540MPa的钢材及Cr-Mo低合金钢材经火焰切割的坡口表面,应采用打磨或机械加工的方法清除热影响区和淬硬区,并进行磁粉或渗透检测。
当无法进行磁粉或渗透检测时,应由切割工艺保证坡口质量。
7.A、B类焊接接头对口错边量b(见图3)应符合表1的规定.复合钢板的对口错边量b(见图4)应不大于钢板复层厚度的50%,且不大于2mm。
换热器拼接换热管的对口错边量,应不超过换热管壁厚的15%,且不大于0。
5mm。
表1 mm 对口处钢板厚度δs 按焊接接头类别划分对口错边量bA B≤12 ≤1/4δs ≤1/4δs >12~20 ≤3 ≤1/4δs〉20~40 ≤3 ≤5注:球形封头与圆筒连接的环向接头以及嵌入式接管与圆筒或封头对接连接的A类接头,按B类焊接接头的对口错变量要求. 8。
在环向焊接接头形成的棱角E,用弦长不小于1/6内径Di,且不小于300mm的内样板或外样板检查(见图5),其值不得大于(δs/10+2)mm,且不大于5mm。
在焊接接头轴向形成的棱角E(见图6)用长度不小于300mm的直尺检查,其值不得大于(δs/10+2)mm,且不大于5mm。
压力容器制造工序及检验标准诸城中泰机械有限公司1.材质确认下料前,首先应根据生产计划及材料计划确认设备所用钢板的规格及材质,不得盲目使用材料。
2.排版、划线按照生产计划所需筒体的规格给每节筒体排版应既省料又符合国家标准,然后进行划线。
当钢板环向长度需拼接时,对于不锈钢材质焊缝最小距离为500mm,碳钢材质焊缝最小距离为400mm。
当筒体对接时,对于直径DN1200及以下的设备,筒体的最小长度为300mm,对于直径DN1200以上的设备,筒体的最小长度为400mm。
筒体环向下料长度应根据封头直径计算下料尺寸。
划线时,钢板宽度划线偏差≤1mm,两条对角线之差≤3mm,长度偏差≤3mm。
对于夹层锅、行星锅、横轴锅等,采用自动焊机焊接的筒体应根据锅体长短的尺寸预留铣边量3-5mm。
压制封头的应根据封头的大小预留切除尺寸,压制好封头后切除多余部分。
划线时应按照用小留大用料靠边的原则,不得浪费。
拼接的工件应尽量减少相互之间的距离,减少浪费。
3.下料划线尺寸经该班组负责人和工艺员确认后才能切割,切割时应与底部材料进行隔离,防止损坏其他板材。
在切割前应做好材料标记、尺寸标记和锅体标记,防止被挪用。
4.打坡口根据材料的规格在保证焊透且防止焊穿的情况下打坡口,焊接结束后用气刨刨外坡口,少刨一次能减少筒体的变形。
5. 卷制筒体卷前准备:清理卷板机和钢板,保证卷板机辊子没有焊渣及其他杂物,被卷钢板上无杂物。
卷板时钢板必须放正,保证两侧与滚轴轴线垂直,并注意坡口方向。
卷制钢板时,不得出现歪斜量。
环向棱角度E≤δn/10+2mm(δn为所用钢板厚度),错边量≤δn/4(δn为所用钢板厚度),筒体椭圆度不得超过筒体直径的百分之一,定位焊缝长度为50-80mm,间距≤100mm。
棱角度、错边量标准附表(单位:mm)6.纵缝焊接纵缝焊接前筒体两部分必须加引弧护板,表面涂滑石粉保护。
焊接设备所用焊条必须烘干保温,焊缝不得有砂眼、气孔、夹渣、弧坑、裂纹、焊瘤等缺陷。
压力容器制造工序及检验标准诸城中泰机械有限公司1.材质确认下料前,首先应根据生产计划及材料计划确认设备所用钢板的规格及材质,不得盲目使用材料。
2.排版、划线按照生产计划所需筒体的规格给每节筒体排版应既省料又符合国家标准,然后进行划线。
当钢板环向长度需拼接时,对于不锈钢材质焊缝最小距离为500mm,碳钢材质焊缝最小距离为400mm。
当筒体对接时,对于直径DN1200及以下的设备,筒体的最小长度为300mm,对于直径DN1200以上的设备,筒体的最小长度为400mm。
筒体环向下料长度应根据封头直径计算下料尺寸。
划线时,钢板宽度划线偏差≤1mm,两条对角线之差≤3mm,长度偏差≤3mm。
对于夹层锅、行星锅、横轴锅等,采用自动焊机焊接的筒体应根据锅体长短的尺寸预留铣边量3-5mm。
压制封头的应根据封头的大小预留切除尺寸,压制好封头后切除多余部分。
划线时应按照用小留大用料靠边的原则,不得浪费。
拼接的工件应尽量减少相互之间的距离,减少浪费。
3.下料划线尺寸经该班组负责人和工艺员确认后才能切割,切割时应与底部材料进行隔离,防止损坏其他板材。
在切割前应做好材料标记、尺寸标记和锅体标记,防止被挪用。
4.打坡口根据材料的规格在保证焊透且防止焊穿的情况下打坡口,焊接结束后用气刨刨外坡口,少刨一次能减少筒体的变形。
5. 卷制筒体卷前准备:清理卷板机和钢板,保证卷板机辊子没有焊渣及其他杂物,被卷钢板上无杂物。
卷板时钢板必须放正,保证两侧与滚轴轴线垂直,并注意坡口方向。
卷制钢板时,不得出现歪斜量。
环向棱角度E≤δn/10+2mm(δn为所用钢板厚度),错边量≤δn/4(δn为所用钢板厚度),筒体椭圆度不得超过筒体直径的百分之一,定位焊缝长度为50-80mm,间距≤100mm。
棱角度、错边量标准附表(单位:mm)6.纵缝焊接纵缝焊接前筒体两部分必须加引弧护板,表面涂滑石粉保护。
焊接设备所用焊条必须烘干保温,焊缝不得有砂眼、气孔、夹渣、弧坑、裂纹、焊瘤等缺陷。
1.总则1.1本规程适用与本公司生产钢制容器产品碳素钢、低合金钢和不锈钢板的下料。
1.2其它材料下料时,本规程可供参考。
2.准备2.1下料前必须同时核对图纸、明细表、有流卡的包括流卡中所指明的零件材质、规格,如出现不一致,应及时向工艺员反馈解决。
2.2下料件使用的材料必须符合产品图样的规定,如仓库无该品种或规格的材料以及采购困难时需进行代用时,必须按《材料代用申请单》办理。
2.3下料件使用的材料应是仓库检验合格的,并具有材料牌号,公司编号标记的材料2.4对于三类容器主要受压元件用板材,及流卡中规定复验用材应向检验员提出材料复验要求,工艺或图样指出须进行探伤的,应进行超探,超探要求须符合图纸图纸或工艺要求;以上检验合格后方能下料。
2.5发料员应在明细表及流转卡填上下料件的材料公司编号,签名,并注明日期;如有法兰附图的应同时填在附图上,便于加工后做标记。
3.粗糙度及公差要求3.1判断粗糙度,高于Ra25的下料件应留有加工余量,断面粗糙度低于或等于Ra25下料件可不放余量,用半自动切割机割到要求。
3.2下料件如图样有公差要求的按图样执行,图样未注公差要求的则按JB/T1804-92规定中C级要求执行。
4.划线4.1根据施工图样及工艺文件要求放样划线。
4.2划线线条要求清晰,并必须确保尺寸的准确性。
4.3为了使所划线条作为施工过程中的依据和检查标准,应在划线用样冲沿线冲出小坑作为标记,如有工艺流转卡的应在自检数据栏内填写下料数据、签名,并注明日期,便于追踪。
4.4有封头的设备筒体下料,筒体展开尺寸按已检验合格的封头配定,封头以内径为基准的筒体也以内径为基准,封头以外径为基准的筒体也以外径为基准。
4.5筒体长度不得小于300mm,公差为±0.5mm。
4.6筒体展开两对角线之差:筒体外径100~300,小于1.5 mm; 筒体外径300~1000,小于2 mm; 筒体外径1000以上,小于2.5mm.4.7筒体周长公差:外径小于等于650 mm,允差±5mm; 外径大于650 mm允差为±0.25%.5.切割5.1下料件下料前,应检验确认并完成标记移植后方能切割。
压力容器制造工艺规程(铆工篇)编制:周国梁审核:赵洪勇批准:唐明忠镇海炼化检修安装公司2006年2月20日目录封面---------------------------------------------------------------------------第1页目录------------------------------------------------------------------------ 第2页分片过渡段、封头加工成型(艺01) -------------------------------------第4页筒节下料(艺02)-----------------------------------------------------------第7页筒节滚圆、校圆(艺03)----------------------------------------------- 第9页筒节纵缝组对(艺04)------------------------------------------------第10页筒体环缝组对(艺05)--------------------------------------------------第11页接管/法兰组焊(艺06) ------------------------------------------------第13页换热器管束制作及组装(艺07) ------------------------------------------第16页裙座制作安装(艺08)--------------------------------------------------第20页鞍座制作安装(艺09) --------------------------------------------------第22页腿式支座制座安装(艺10) ------------------------------------------第24页支承式支座制作安装(艺11)--------------------------------------------第26页耳式支座制作安装(艺12) -----------------------------------------------第28页补强圈制作(艺13) -----------------------------------------------------第29页塔顶吊柱制作安装(艺14) -----------------------------------------------第31页吊耳制作安装(艺15) --------------------------------------------------第33页塔盘固定件制作安装(艺16) --------------------------------------------第35页其它内外件制作安装(艺17) --------------------------------------------第38页接管、补强圈安装(艺18)---------------------------------------------第40页空冷器管箱制作(艺19) -----------------------------------------------第45页空冷器附件制作(艺20)--------------------------------------------------第47页空冷器组装(艺21) ------------------------------------------------------第48页绕管换热器管束制作(艺22) --------------------------------------------第50页绕管换热器组装(艺23) ------------------------------------------------第54页水压试验(艺24) --------------------------------------------------------第58页气密性试验(艺25) ------------------------------------------------------第60页气压试验(艺26) --------------------------------------------------------第61页A法氨渗漏(艺27) --------------------------------------------------------第63页B法氨渗漏(艺28) -------------------------------------------------------第64页C法氨渗漏(艺29) -------------------------------------------------------第66页酸洗、钝化(艺30)------------------------------------------------------第67页涂敷(艺31)-----------------------------------------------------------第69页包装、运输(艺32)---------------------------------------------------第71页零部件堆焊(艺33) ---------------------------------------------------第74页预后热及热处理(艺34)-------------------------------------------------第78页分片过渡段、封头加工成型工艺编号:艺011 整体椭圆封头、分片椭圆封头执行JB/T4746-2002标准,旋压封头执行JB/T4746-2002标准,过渡段执行JB/T4746-2002标准, 球形封头执行GB12337-1998《钢制球形储罐》标准,同时应符合GB150-1998《钢制压力容器》、HG20584-1998《钢制化工容器制造技术要求》的有关规定。
目录压力容器制造厂必备标准、规范目录 (2)压力容器设计制造标准 (7)压力容器制造厂必备标准、规范目录序号图书名称标准号数量(本)单价(元)总价(元)持有单位一、设计标准1 《钢制压力容器》GB150 8 80 640 设计4、工艺3、质检12 《钢制压力容器》标准释义 2 20 40 设计3 《管壳式换热器》GB151-19994 58 232 设计2、工艺1、质检14 《管壳式换热器》标准释义 2 48 96 设计5 《钢制压力容器—分析设计标准》及释义JB 4732-95 6 65 390 设计6 《压力容器安全技术监察规程》8 10 80 设计4、工艺3、质检17 《钢制卧式容器》JB/T4731-2005 2 60 120 设计8 《钢制塔式容器》JB/T4710-2005 1 80 80 设计9 《钢制球形储罐》GB12337-1998 1 25 25 设计10 《钢制焊接常压容器》及释义JB/T4735-1997 1 60 60 设计11 《钢制管法兰、垫片、紧固件》HG20592~20635-971 135 135 设计12 《补强圈钢制压力容器用封头》JB/T4736~4738,JB596-64,4746-20023 56 168设计、工艺、质检椭圆形封头JB/T4737-9590度折边锥形封头JB/T4738-95碟形封头JB596-64补强圈JB/T4736-200213 《压力容器法兰》JB/T4700~4707-20004 42 168设计2、工艺1、质检114 《容器支座》JB/T4712.1~4712.4-20072 100 200设计、工艺15 《钢制化工容器设计基础规定、材料选用规定、强度计算规定、结构设计规定、制造技术要求、低温压力容器技术规定》HG20580-1998~HG20585-19981 145 145 设计16 《压力容器波形膨胀节》GB16749-1997 1 38 38 设计17 《不锈钢人、手孔》HG21594~21604-19991 32 32 设计18 《焊缝符号表示法》GB/T324-2008 1 16 16 工艺、19 《标准紧固件实用手册-(第四版)》1 96 96 设计《普通螺纹基本尺寸》GB/T 196-2003《普通螺纹公差》GB/T 197-2003《普通螺纹收尾肩距退刀槽和倒角|》GB/T 3-1997《六角螺母》GB/T41-2000《I型六角螺母》GB/T6170-2000《紧固件表面缺陷螺母》GB/T5779.2-2000《六角头螺栓》GB/T5782-2000《六角头螺栓C级》GB/T5780-2000《普通螺纹公差》GB/T197-2003《紧固件机械性能螺栓、螺钉和螺柱》GB 3098.1-2000《紧固件机械性能螺母细牙螺纹》GB 3098.4-200020 《钢制人手孔》HG21514~21535-20051 148 148 设计21 《腐蚀数据与选材手册》 1 80 80 设计22 《设备吊耳》HG/T21574-94 1 18 18 设计23 《压力容器中化学介质毒性危害和爆炸危险程度分类》HG 20660-2000| 1 50 50 设计24 《JB/T 4718-1992管壳式换热器用金属包垫片》JB/T 4714~4720-1992;JB4721-1992;JB/T4722~4723-19921 150 150 设计25 《管路法兰及垫片》JB/T 74~90-94 1 85 85 设计二、工艺标准1《钢制压力容器焊接工艺评定、钢制压力容器焊接规程、承压设备产品焊接试件的力学性能检验》JB4708-2000、JB 4709-2000JB4744-20003 39 117工艺2、质检12 《钢制压力容器焊接评定、规程、性能检验》标准释义1 36 36 工艺3 《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB985-88 1 13 13 工艺4 《埋弧焊焊缝坡口的基本形式和尺寸》GB986-88 1 13 13 工艺5 《热处理工程师手册(第2版)》 1 89 89 工艺6 《热处理技术数据手册》 1 85 85 工艺三、材料标准1 《锅炉和压力容器用钢板》GB713-2008 3 14 42设计、工艺、质检2 《压力容器用钢板》GB6654-19963 10 30 设计、工艺、质检3 《压力容器用钢锻件压力JB4726~4728-2000 3 38 114 设计、工容器用镍铜合金》JB4741~4743-2000 艺、质检4 《压力容器用爆炸不锈钢复合钢板》JB 4733 -1996 1 12 12 设计5 《不锈钢复合钢板和钢带》GB/T 8165-2008 1 40 40 设计6《碳素结构钢和低合金结构钢热轧薄钢板和钢带》GB 912-2008 1 10 10 设计7 《不锈钢冷轧钢板和钢带》GB/T 3280-2007 1 26 26 设计8 《不锈钢热轧钢板和钢带》GB/T 4237-2007 1 26 26 设计9 《低温压力容器用低合金钢板》GB 3531-2008 1 14 14 设计10 《耐热钢钢板和钢带》GB/T4238-2007 1 18 18 设计11 《碳素结构钢和低合金结构钢热轧厚钢板和钢带》GB3274-2007 1 10 10 设计12 《合金结构钢》GB 3077-1999 1 13 13 设计13 《不锈钢焊条》GB/T983-1995 1 15 15 工艺14 《结构用无缝钢管》GB/T 8162-2008 1 16 16 设计15 《结构用不锈钢无缝钢管》GB/T 14975-2002 1 12 12 设计16 《输送流体用无缝钢管》GBT 8163-2008 1 12 12 设计17 《流体输送用不锈钢无缝钢管》GB/T14976-2002 1 12 12 设计18 《不锈钢棒》GB/T1220-2007 1 24 24 设计19 《耐热钢棒》GB/T1221-2007 1 22 22 设计20 《高压锅炉用无缝钢管》GB 5310-2008 1 22 22 设计21 《高压化肥设备用无缝钢管》GB6479-2000 1 20 20 设计22 《石油裂化用无缝钢管》GB9948-2006 1 20 20 设计23 《锅炉、热交换器用不锈钢无缝钢管》GB 13296-2007 1 16 16 设计24 《优质碳素结构钢》GB/T 699-1999 1 20 20 设计25 《碳素结构钢》GB700-2006 1 15 15 设计四、制造检测类标准1 《承压设备无损检测》JBT 4730-2005 4 170 680 设计2、工艺1、质检12 《金属夏比缺口冲击试验方法》GB/T229-2007 1 18 18 质检3 《金属低温夏比冲击试验方法》GB 4159-1984 1 8 8 质检4 《金属洛氏硬度试验方法》GB/T230-2004 1 20 20 质检5 《金属材料室温拉伸试验方法》GB 228-2002 1 40 40 质检6 《金属材料弯曲试验方法》GB232-1999 1 10 10 质检7 《厚钢板超声波检验方法》GB/T2970—2004 1 20 20 质检8 《金属材料金相热处理检验方法标准汇编》GB/T18876-2006 1 208 208 质检9 《金属和合金的腐蚀不锈钢晶间腐蚀试验方法》GB/T 4334-2008 1 18 18 质检10 《承压设备用钢焊条技术条件》JB/T4747-2002 1 38 38 质检11 《一般公差-未注公差的线性和角度尺寸的公差》GB-T 1804-2000 3 170 510设计、工艺、质检12 《热轧钢板和钢带的尺寸外形重量及允许偏差》GB/T709-2006 3 14 42设计、工艺、质检13 《压力容器涂敷与运输包装》JB/T4711-2003 3 30 90设计、工艺、质检合计117 5928压力容器设计制造标准2.1 GB150-1998 钢制压力容器2.2 GB151-1999 管壳式换热器2.3 GB12337-1990 钢制球形贮罐2.4 GB5044-1985 职业性接触毒物危险程度分级2.5 JB4710-2000 钢制塔式容器2.6 JB4732-1994 钢制压力容器-另一标准2.7 JB/T 4711-2003 压力容器涂敷与运输包装2.8 JB/T4717-1992 浮头式换热器和冷凝器型式与基本参数2.9 JB/T4715-1992 固定管板式换热器型式与基本参数2.10 JB/T4716-1992 立式热虹吸式重沸器型式与基本参数2.11 JB/4717-1992 U型管式换热器型式与基本参数2.12 JB/T4735-1997 钢制焊接常压容器2.13 HG20580-1998 钢制化工容器设计基础规定2.14 HG20581-1998 钢制化工容器材料选用规定2.15 HG20582-1998 钢制化工容器强度计算规定2.16 HG20583-1998 钢制化工容器结构设计规定2.17 HG20584-1998 钢制化工容器制造技术规定2.18 HG20585-1998 钢制低温压力容器技术规定2.19 HG20652-1998 塔器设计技术规定2.20 HG21503-1992 钢制固定式薄管板列管换热器2.21 HG20660-1991 压力容器用化学介质毒性危害和爆炸危险程度分类2.22 HG20536-1993 聚四氟乙烯衬里设备2.23 HG/T20678-1991 衬里钢壳设计技术规定2.24 HG/T20677-1990 橡胶衬里化工设备2.25 HG/T20679-1990 化工设备、管道外防腐设计规定2.26 HG/T20569-1994 机械搅拌设备2.27 CD130A3-1984 不锈钢复合钢板焊接压力容器技术条件2.28 HG/T 21563-21572-95 搅拌传动装置2.29 HG/T20668-2000 化工设备设计文件编制规定2.30 TCED41002-2000 化工设备图样技术要求2.31 TEMA 美国管式换热器制造商协会标准2.32 JB/T4718-1992 管壳式换热器用金属包垫片2.33 JB/T4718-1992 管壳式换热器用缠绕垫片2.34 JB/T4719-1992 管壳式换热器用非金属包垫片2.35 JB/T4720-1992 外头盖恻法兰2.36 JB/T17261-1998 钢制球形储罐形式与基本参数3.1 GB567-1999 爆破片与爆破片装置3.2 GB9112-9123-1988 钢制管法兰3.3 GB1220-12240-1989 通用阀门3.4 GB12241-12243-1989 安全阀3.5 GB12244-12246-1989 减压阀3.6 GB12247-12251-1989 蒸汽疏水阀3.7 GB6749-1997 压力容器波形膨胀节3.8 GB/T3098.1-2000 紧固件机械性能螺栓、螺钉和螺柱3.9 GB/T3098.2-2000 紧固件机械性能螺母粗牙螺纹3.10 GB/T12252-1989 通用阀门供货要求3.11 GB/T13306-1991 标牌3.12 GB/T9019-2001 压力容器公称直径3.13 JB8-1982 产品标牌3.14 JB576-1964 碟形封头3.15 JB4700-4707-2000 压力容器法兰3.16 JB4729-1994 旋压封头3.17 JB/T84-1994 凹凸面对焊环板式松套钢制管法兰3.18 JB/T85-1994 翻边板式松套钢制管法兰3.19 JB/T86.1-1994 凸面钢制管法兰盖3.20 JB/T86.2-1992 凹凸面钢制管法兰盖3.21 JB/T4712-1992 鞍式支座3.22 JB/T4713-1992 腿式支座3.23 JB/T4724-1992 支承式支座3.24 JB/T4725-1992 耳式支座3.25 JB/T4736-2002 补强圈3.26 JB/T4737-1995 椭圆形封头(作废)3.27 JB/54738-1995 90°折边锥形封头3.28 JB/T4739-1995 60°折边锥形封头3.29 JB/T4746-2002 钢制压力容器用封头3.30 HG5-220-1965 浆式搅拌器3.31 HG5-221-1965 涡轮式搅拌器3.32 HG5-222-1965 推进式搅拌器3.33 HG5-227-1980 玻璃管液面计3.34 HG5-748-1978 釜用机械密封基本型式及参数3.35 HG5-751-756-1978 机械密封装置3.36 HG5-757-1978 钢制框式搅拌器3.37 HG5-1364-1370-1980 玻璃板液面计3.38 HG20527-1992 不锈钢凸面对焊钢制管法兰3.39 HG20528-1992 衬里钢管用承插环松套钢制管法兰3.40 HG20529-1992 不锈钢衬里法兰盖3.41 HG20530-1992 钢制管法兰用焊唇密封环3.42 HG20592-20635-1997 钢制管法兰、垫片、紧固件3.43 HG21505-1992 组合式视镜3.44 HG21506-1992 补强圈3.45 HG21514-21535-1995 碳素钢、低合金钢制人孔和手孔3.46 HG21537.1-21537.6-1992 填料箱3.47 HG21594-21604-1999 不锈钢人孔3.48 HG/T21550-1993 防霜液面计3.49 HG/T21575-1993 设备吊耳3.50 HG/T21583-1995 快开不锈钢活动盖3.51 HG/T21584-1995 磁性液位计3.52 HG/T21619-21620-1986 压力容器视镜3.53 HG/T21622-1990 衬里视镜3.54 HG/T21630-1990 补强管3.55 TH3009-1959 无折边球形封头3.56 JB4731-2000 钢制卧式容器(含标准释义)3.57 JB/T4722-1992 管壳式换热器用螺纹换热器基本参数与技术条件3.58 JB/T4723-1992 不可拆卸螺纹换热器形式与基本参数4.1 GB/T699-1999 优质碳素结构钢4.2 GB/T700-1988 碳素结构钢4.3 GB/T710-1991 优质碳素结构钢热轧薄钢板和钢带4.4 GB/T711-1988 优质碳素结构钢热轧厚钢板和宽钢带4.5 GB/T712-2000 船体用结构钢4.6 GB/T713-1997 锅炉用钢板4.7 GB/T716-1991 碳素结构钢冷轧钢带4.8 GB/T 912-1989 碳素结构钢和低合金结构钢热轧薄钢板及钢带4.9 GB/T1220-1992 不锈钢棒4.10 GB/T1221-1992 耐热钢棒4.11 GB/T1591-1994 低合金高强度结构钢4.12 GB/T2101-1989 型钢验收、包装、标志及质量证明书的一般规定4.13 GB/T3077-1999 合金结构钢4.14 GB/T3087-1999 低中压锅炉用无缝钢管4.15 GB/T3274-1988 碳素结构钢和低合金结构钢热轧厚钢板和钢带4.16 GB/T3280-1992 不锈钢冷轧钢板4.17 GB/T3522-1983 优质碳素结构钢冷轧钢带4.18 GB/T3524-1992 碳素结构钢和低合金结构钢热轧钢带4.19 GB/T4237-1992 不锈钢热轧钢板4.20 GB/T4238-1992 耐热钢板4.21 GB/T5310-1995 高压锅炉用无缝钢管4.22 GB6479-2000 高压化肥设备用无缝钢管4.23 GB6654-1996 压力容器用钢板4.24 GB/T8162-1999 结构用无缝钢板4.25 GB/T8163-1999 输送流体用无缝钢管4.26 GB/T8165-1997 不锈钢复合钢板和钢带4.27 GB/T9948-1988 石油裂化用无缝钢管4.28 GB/T11251-1989 合金结构钢热轧厚钢板4.29 GB/T11253-1898 碳素结构钢和低合金结构钢冷轧薄钢板及钢带4.30 GB/T12770-1991 机械结构用不锈钢焊接钢管4.31 GB/T12771-2000 流体输送用不锈钢焊接钢管4.32 GB/T13237-1991 优质碳素结构风冷轧薄钢板和钢带4.33 GB/T13296-1991 锅炉、热交换器用不锈钢无缝钢管4.34 GB/T14292-1993 碳素结构钢和低合金结构钢热轧条钢技术条件4.35 GB/T14976-1994 流体输送用不锈钢无缝钢管4.36 YB/T5059-1993 低碳钢冷轧钢带4.37 YB/T5139-1993 压力容器用热轧钢带4.38 YB(T)32-1986 高压锅炉用冷拔无缝钢管4.39 YB(T)33-1986 低中压锅炉用冷拔无缝钢管4.40 YB(T)40-1986 压力容器用碳素钢和低合金钢厚钢板4.41 YB(T)41-1987 锅炉用碳素钢及低合金钢厚钢板4.42 YB(T)44-1986 流体输送用电焊钢管4.43 JB4726-4728-2000 压力容器用钢铸件4.44 JB4741-4743-2000 压力容器用镍铜合金11。
编号: 受控状态:中国化学工程第三建设公司企业规范Q/HSZ02.02 -2003压力容器工厂制造工艺规范(草稿)2003-06-18 实施2003-06-18 发布中国化学工程第三建设公司发布目录1. 主题内容与适用范围2. 引用规范3. 制造程序4. 施工准备5. 材料(原材料、外购、外协成品、半成品)地验收6. 容器制造一般要求7. 产品焊接试板制作8. 主要受压另件及重要另件制作9. 容器装配(储罐类容器)10. 管壳式换热器装配11. 塔式容器装配12. 容器地交工技术文件压力容器工厂制造工艺规范1. 主题内容与适用范围1.1 本规范规定了压力容器工厂制造、检查、验收、实验与交工地基本要求.1.2 压力容器工厂制造除按本规范规定执行外,还应符合国家及行业有关现行地法规、规范、规范地规定.1.3 本规范主要适用于和符合《压力容器安全技术监察规程》地容器.其它压力容器和常压容器可参照本规范执行.2. 引用规范2.1. 《压力容器安全技术监察规程》2.2. GB150-1998 《钢制压力容器》2.3. GB151-1999 《钢制管壳式换热器》2.4. JB4710-92 《钢制塔式容器》2.5. JB/T4735-1997 《钢制焊接常压容器》2.6. JB/T4708-2000 《钢制压力容器焊接工艺评定》2.7. JB/T4709-2000 《钢制压力容器焊接规程》3. 制造程序施工准备(施工图审查、收集技术资料、编制工艺卡、设计制造工装模具)材料采购(原材料、成品、半成品)另部件制作加工个人收集整理勿做商业用途组装热处理(如需要)试压交工.4. 施工准备4.1. 施工技术准备4.1.1. 对施工图进行工艺性和规范化审图(有必要时应组织有关专业技术人员进行施工图会审);4.1.2. 收集本产品制造过程中需要地各种规范规范、焊接工艺评定报告和焊接工艺规程;4.1.3. 编写各种工艺卡(包括零件工艺明细表、备料计划);4.1.4. 经过工艺性审图确认产品在制造过程中需用地工装、模具地设计出图以及试制;4.1.5. 对新工艺、新技术以及首次制造地较复杂容器,必要时施工技术人员在施工前应对施班组进行技术交底.交底要点:容器地结构特点、技术要求、施工方法、质量规范、安全措施.个人收集整理勿做商业用途4.2. 施工现场准备4.2.1 容器工厂制造按照工厂内文明施工求进行准备.5. 材料(原材料、外购、外协成品、半成品)地验收5.1. 用于制造压力容器地原材料和外购、外协地成品、半成品必须按要求进行质量检查和验收.6 容器制造一般要求6.1 容器制造应按本规范第 5 条地要求对材料验收合格方可进行;6.2 容器主要受压部分地焊接头分为A、B、C、D 四类,如图6-1.6.2.1 圆筒部分地纵向接头、球形封头与圆筒连接地环向接头、各类凸形封头中地所有拼焊接头以及嵌入式接管与壳体对接连接地接头,均属于 A 类焊接接头;6.2.2 壳体部分地环向接头、锥形封头小端与接管连接地接头、长颈法兰与接管连接地接头,均属 B 类焊接接头,但已规定为 A 、C、D 类地焊接接头除外;6.2.3 平盖、管板与圆筒非对接连接地接头,法兰与壳体、接管非对接连接地接头,内封头与圆筒地搭接接头,均属于 C 类焊接接头.6.2.4 接管、人孔、凸缘及补强圈等与壳体连接地焊接接头,均属于 D 类焊接接头,但已规定为A、B 类地焊接接头除外.6.3 圆筒与壳体6.3.1 A、B类焊接接头对口错边量b(见图6-2)应符合表6-1地规定.锻焊容器B类焊接接头对口错边量b应不大于对口处钢材厚度δs地1/8,且不大于5mm.复合钢板地对口错边量b(见图6-3)不大于钢板复层厚度地5%,且不大于2mm.6.3.2 在焊接接头环向形成地棱角E,用弦长等于1/6 内径Di ,且不小于300mm 地内样板或外样板检查(见图6-4),其 E 值不得大于(δs/10+2)mm ,且不大于5mm.在焊接接头轴向形成地棱角E(见图6-5),用长度不小于300mm 地直尺检查,其 E 值不得大于(δ/s10 +2)mm,且不大于5mm.6.3.3 B 类焊接接头以及圆筒与球形封头相边地 A 类焊接接头,当两侧钢材厚度不等时,若薄板厚度不大于10mm ,两板厚度差超过3mm;若薄板厚度大于10mm ,两板厚度差大于薄板厚度地30%,或超过5mm 时,均应按图6-6 地要求单面或双面削薄厚板边缘,或按同样要求采用堆焊方法边缘焊成斜面.个人收集整理勿做商业用途当两板厚度差小于上列数值时,则对口错边量 b 按 6.3 要求,且对口错边量 b 以较薄板厚度为基准确定.在测量对口错边量 b 时,不应计入两板厚度地差值. 6.3.4 除图样另有规定外,壳体直线度允差应不大于壳体长度地1‰.当直立容器地壳体长度超过30mm 时,其壳体直线度允差应符合JB4710 地规定.注:壳体直线度检查是通过中心线地水平和垂直面,即沿圆周0°、90°、180°、270 °四个部位拉Φ0.5mm地细钢丝测量.测量位置离 A 类接头焊缝中心线(不含球形封头与圆筒连接以及嵌入式接管与壳体对接连接地接头)地距离不小于100mm.当壳体厚度不同时,计算个人收集整理勿做商业用途直线度时应减去厚度差.6.3.5 筒节长度应不小于300mm. 组装时,相邻筒节 A 类接头焊缝中心线间外圆弧长以及封头 A 类接头焊缝中心线与相邻筒节 A 类接头焊缝中心线间外圆弧长应大于钢材厚度δs地 3 倍,且不小于100mm. 个人收集整理勿做商业用途6.3.6 法兰面应垂直于接管或圆筒地主轴中心线.接管法兰应保证法兰面地水平或垂直(有特殊要求地应按图样规定),其偏差均不得超过法兰外径地1%(法兰外径小于100mm 时,按100mm 计算),且不大于3mm. 个人收集整理勿做商业用途法兰地螺栓通孔应与壳体主轴线或铅垂线跨中布置(见图6-7).有特殊要求时,应在图样上注明.6.3.7 直立容器地底座圈、底板上地脚螺栓通孔应跨中均布,中心圆直径允差、相邻两孔弦长允差地任意两孔弦长允差均不大于2mm. 个人收集整理勿做商业用途6.3.8 容器内件和壳体焊接地焊缝应尽量避开筒节间相焊及圆筒与封头相焊地焊缝.6.3.9 容器上凡补补强圈、支座、垫板等覆盖地焊缝,均应打磨至与母材齐平. 6.3.10承受内压地容器组装完成后,按要求检查壳体地圆度.a)壳体同一断面上最大内径与最小内径之差e,应不大于该断面内径Di 地1%(对锻焊容器为1‰),且不大于25mm(见图6-8);个人收集整理勿做商业用途b)当被检断面位于开孔中心一倍开孔内径范围内时,则该断面最大内径与最小内径之差 e ,应不大于该断面内径Di 地1%(对锻焊容器个人收集整理勿做商业用途为1‰ )与开孔内径地2%之和,且不大于25mm.6.3.11 承受外压及真空容器组装完成后,按如下要求检查壳体地圆度:a)采用内弓形或外弓形样板(依测量部位而定)测量.样板圆弧半径等于壳体内半径或外半径,其弦长等于GB150 中图6-12 中查得地弧长地两倍.测量点应避开焊接接头或其他凸起部位.个人收集整理勿做商业用途b)用样板沿壳体径向测量地最大正负偏差 e 不得大于由图6-9 中查得地最大允许偏差值.当Do/δe与L/Do 所查地交点位于图6-9 中任意两条曲线之间时,其最大正负偏差 e 由内插法确定;当Do/δe与L/Do 所查地交点位于图中 e =1.0 δe曲线地上方或 e =0.2 δ曲e线地下方时,其最大正负偏差e分别不得大于δe及0.2 δe 值.个人收集整理勿做商业用途c) 圆筒、球壳或锥壳地L 与Do 分别按150 第 6 章或第7 章地规定选取.d) 锻焊容器按 6.3.10 地要求检查壳体地圆度.6.4 法兰与平盖6.4.1 容器法兰按JB4700~JB4707 进行加工,管法兰按相应规范要求进行加工.6.4.2 平盖和筒体端部地加工按以下规定:a) 螺柱孔或通孔地中心圆直径以及相邻两孔弦长允差为±0.6mm;任意两孔弦长允差按表6-2 规定;b) 螺孔中心线与端面地垂直度允差不得大于0.25% ;c) 螺纹基本尺寸与公差分别按GB196 、GB197 地规定;d) 螺孔地螺纹精度一般为中等精度,按相应国家规范选取.6.5 螺栓、螺柱和螺母6.5.1 公称直径不大于M18 地螺栓、螺柱和螺母,按相应国家规范制造.6.5.2 容器法兰螺柱按JB4707 地规定.6.5.3 公称直径大于M48 地螺柱和螺母除应符合 6.4.2 中c) 和d) 地规定外,还应满足如下要求:a) 有热处理要求地螺柱,其试样与实验按第 4 章地有关规定;b) 螺母毛坯热处理只作硬度实验;c) 螺柱应进行磁粉检测,不得存在裂纹.6.5.4 机械加工表面和非机械加工表面地线性尺寸地极限偏差,分别按GB /T1804中地m 级和 c 级地规定.7 产品焊接试板制作工艺7.1 产品焊接试板地材质与所在筒体一致.试板按要求尺寸下料,做材料标记移植、产品编号、检验印记.7.2 试板地焊接接头与所随筒节地 A 类焊接接头同时按焊卡进行焊接.7.3 试板与筒节分开,标上焊工印记,100%RT.如有热处理要求地容器,试板应随容器一起进行热处理.7.4 试样加工:在试板地合格部位截取试样.按GB150-1998 中规定求加工.7.5 实验与评定:按要求对试样进行力学性能实验、检验与评定.8 主要受压件及重要另件地制作8.1 筒体制作(含DN≥250mm 地受压筒节)8.1.1 领料:材料应有质保书,材质标记齐全.8.1.2 下料:筒体地下料与相接地封头实测尺寸、设备法兰尺寸和排版图进行,并做上材料标记移植、产品编号、检验印记.个人收集整理勿做商业用途8.1.3 卷圆:各段筒节卷圆、点固,按要求保证对口错间隙、错边量.8.1.4 纵缝焊接:各段筒节纵缝焊接,按焊卡施焊.(带试板都随筒节 A 类焊缝焊接)8.1.5 校圆:带试板地筒节割下试板.各筒节校圆,按要求控制椭圆度、棱角度.8.1.6 筒节组对:对口错边量、对口间隙、圆度、直线度均应符合规范、规范和图纸地要求.8.1.7 环缝焊接:筒体环缝按焊卡焊接.8.1.8 检测:筒体纵环缝按图要求规定进行无损检测.8.2 封头制作工艺8.2.1 封头为外协成品件时,按 5.1 条规定.8.2.2 封头为我厂带料外协:8.2.2.1 领料:材料应有质保书,材质标记齐全.8.2.2.2 下料:按封头压制厂家给定地封头下料尺寸下料,做上材料标记移植、产品编号、检验印记.如需拼接应按焊接工艺卡施焊,并标上焊工标记. 个人收集整理勿做商业用途8.2.2.3 检测:按图要求对拼缝进行无损检测.压制成品后再次进行无损检测检查.合格级别按图要求.8.2.2.4 检查:封头地形状、尺寸检验按规范规定进行.8.3 公称直径大于等于250mm 地法兰、法兰盖加工制作8.3.1 法兰、法兰盖用板材制作或锻件应符合规范,有质保书、标记齐全.8.3.1.1 划线:按图尺寸外圆放加工余量划线.进行材料标记移植.8.3.1.2 下料:按线切割.8.3.1.3 车削:车削外圆、端面,并进行标记移植.8.3.1.4 划线:中心孔和螺栓孔划线.8.3.1.5 钻孔:钻各孔.清除飞边毛刺.8.3.1.6 标志:做上法兰(盖)标记.8.3.1.7 检查:按图纸检查各尺寸.8.4 管板加工8.4.1 领料:材料应有质保书,标记齐全.8.4.2 划线:按图尺寸、外圆放加工余量划线.进行材料标记移植.8.4.3 下料:按线切割.8.4.4 加工:按图加工外圆、端面至图纸尺寸.进行标记移植.8.4.5 划线:按图划密封面、槽线;换热管孔、拉杆孔、螺栓孔等各线.8.4.6 加工:按图要求加工密封面、槽.8.4.7 钻孔:按图要求钻各孔.8.4.8 攻丝:带拉孔杆螺栓孔地管板螺栓孔攻丝.8.4.9 按图纸检查垂直度,管桥及其它几何尺寸、粗糙度、毛刺等.8.5 补强圈制作8.5.1 领料:材料应有质保书,标记齐全.8.5.2 下料:按图尺寸下料,做上材料标记.8.5.3 成型:按所补强部分地形状成形,与被补强面紧密贴合.8.5.4 攻丝:补强圈检漏螺孔钻孔、攻丝.9 容器装配(储罐类容器)9.5 领料:领出已备好另部件,按图纸和规范检查合格;按另件工艺明细表领出其余铆焊件材料.9.6 制作:按图样制作其余铆焊件.9.7 清点:清点要装配地另、部件,复核主要受压件地编码和标记.9.8 组焊:封头与筒体组对、焊接.9.9 检查:按焊卡要求检查坡口、对口间隙;对口错边量、棱角度、圆度按规范要求.9.10 检测:封头与筒体地焊接接头按图要求进行无损检测.9.11 划线:容器上各管口划线.9.12 检查:检查各管划线尺寸、方位.9.13 开孔:各管口开孔,并按图修坡口.9.14 组焊:容器上接管法兰、人手孔及附件组焊.9.14.1 法兰地组装要求按本规范⋯⋯9.14.2 人手孔和接管组合件与壳体组装时,如有补强圈,补强圈应紧贴于壳体上,信号孔位于下部.焊完后,信号孔通入0.40.5MPa 地压缩空气,在焊接接头处涂检查液进行检查. 个人收集整理勿做商业用途9.14.3 容器上被补强圈、垫板覆盖地焊接接头应磨平.9.14.4 容器上吊耳、支座等其它附件按图样规定地方位、标高在壳体上划线,经检查无误后进行组焊.9.15 总检:①检验容器地几何尺寸、管口方位,按图全面检查;②检查焊接质量、焊工印记;③审查工艺文件、检验资料、见证资料.9.16 热处理:有热处理要求地容器按热处理工艺进行热处理.9.17 实验:按图要求进行水压实验、气密性实验或盛水试漏.9.18 防腐:按图要求对容器表面进行防腐施工.对不锈钢容器应进行酸洗钝化处理9.19 清理封闭:将容器内部地积水、杂物清理干净,各管口封闭,保护好法兰密封面.10 管壳式换热器装配10.5 管壳式换热器地制造、检验、验收应按GB151 、GB150 规范进行.10.6 装配工艺除按规范第9 条外,对不同结构地换热器按其结构要求编制装配工艺10.7 以下为常用地管板兼作法兰地列管式换热器装配工艺基本步骤.10.7.1 管箱组焊:封头与管箱筒节组对、焊接;设备法兰与管箱筒节组对、焊接10.7.2 检查:按焊卡要求检查坡口、对口间隙;对口错边量、棱角度、圆度按规范要求.10.7.3 检测:封头设备与管箱筒节地焊接接头,按图要求进行无损检测.10.7.4 划线:管箱上地管口划线.10.7.5 检查:检查各管口划线尺寸、方位.10.7.6 开孔:各管口开孔,并按图修坡口.10.7.7 组焊:管箱上接管、法兰焊接;有分程隔板地隔板组焊.10.7.8 热处理:需热处理地管箱按热处理工艺进行热处理.10.7.9 加工:管箱法兰密封面、隔板密封面一起精加工.10.7.10 组装:拉杆与管板组装、穿上定距管、折流板,拧紧螺母并与折流板点焊;壳体与管板组装、点固;穿装换热管.10.7.11焊接:换热管与管板焊接(胀接);壳体与管板焊接. 10.7.12划线:壳程上地管口划线.10.7.13检查:检查各管口划线尺寸、方位.10.7.14开孔:各管口开孔,并修坡口.10.7.15组焊:壳程上地接管、法兰组装焊接;其余支座、吊耳等附件组焊.10.7.16总检:同9.15 条.10.7.17壳程试压:按图要求对壳程进行水压实验、气密性实验.10.7.18组装:管箱与壳程组装.10.7.19管程试压:按图要求对管程进行水压实验、气密性实验.10.7.20防腐:按技术要求对换热器进行防腐.10.7.21 封闭:换热器内部地积水、杂物清理干净,各管口封闭,保护好法兰密封面.11 塔式容器装配11.1 塔式容器地制造、检验、验收应求按JB410 -92 和GB150 规范进行.11.2 一般要求11.2.1 外形尺寸偏差应符合图11-1、图11-2、图11-3和表11-1地规定.11.2.2 需进行整体热处理地塔器,热处理前应将需要焊在塔壳上地连接(包括梯子、平台连接件、保温圈、防火层固定件、吊耳等)焊于容上,热处理后不得再在塔壳上进行焊接.个人收集整理勿做商业用途11.2.3 符合下列条件之一者,应作磁粉或渗透探伤.a)塔壳材料规范抗拉强度时,裙座与塔壳地连接焊缝;b)裙座壳材料为16Mn 且名义厚度大于30mm 地裙座与塔壳连接焊缝;c)吊耳与塔壳之间地焊缝.11.3 分段交货地塔器11.3.1 分段交货地塔器,制造厂应对其进行预组装,组装后地外形尺寸偏差应符合11.2.1 条规定.11.3.2 对接焊缝地坡口应由制造厂加工、检验、清理并在坡口表面及其内、外边缘50mm 地范围内涂可焊性防锈涂料.11.3.3 现场组装地焊缝如需进行热处理,应在设计图纸中注明.11 1 mm11.3 塔式容器地组装11.3.1 塔式容器地组装工艺参照中华人民共和国行业规范SH3524-1999《石油化工钢制塔、容器现场组焊施工工艺规范》进行.12 容器地交工技术文件12.1 容器制造完成后应提供下列技术文件:1) 压力容器产品质量监检证书(受容规监检地压力容器)2) 产品质量证明书3) 零件工艺明细表(含外购、外协件)4) 产品制作原材料发放一览表5) 材料自检记录6) 外购件合格证(含附件)7) 材料代用单8) 设计(工艺)修改通知单9) 零件制造工艺过程卡(流卡)10) 试板制造工艺过程卡(流卡)11) 装配工艺过程卡(流卡)12) 主要另部件机械加工检查记录13) 外购、外协件检验记录14) 测厚报告15) 金属材料实验报告16) 焊接工艺卡17) 焊材发放一览表18) 焊缝返修工艺卡19) 焊接记录20) 焊缝检查记录卡21) 设备实验检查记录卡22) 热处理工艺卡23) 热处理记录曲线图24) 油漆(防腐)检查记录卡25) 涡流检验报告26) 不锈钢晶间腐蚀报告27) 不良品处理报告28) 产品竣工总图29) 产品铭牌印件12.2 产品质量证明书应包括以下内容1) 产品合格证2) 产品技术特性3) 产品主要受压元件使用材料一览表4) 产品焊接试板力学和弯曲性能检验报告5) 压力容器外观及几何尺寸检验报告6) 焊缝射线检测报告7) 焊缝超声检测报告8) 渗透检测报告9) 磁粉检测报告10) 热处理检验报告11) 压力实验检验报告12) 产品制造变更报告13) 钢板、锻件超声检测报告14) 焊缝射线检测底片评定表。
