皮带式空压机生产线组装流程

皮带机安装方法安装前准备a) 基础验收对土建施工完交工的基础，要按照图纸及验收规范进行验收。

验收时要检查基础的中心线标高、几何尺寸、预埋螺栓的高度、规格、螺纹、长度及表面的清洁度等。

对予埋地脚螺栓还要检查根部中心位置、垂直度和顶部标高，对予留螺栓孔时要检查予留孔中心位置、孔垂直度和孔的深度，对活动式地脚螺栓的予埋钢管及带槽锚板的基础，除检查钢管中心位置、钢管垂直度以外，还应检查锚板方向和几何尺寸（也可以采用地脚螺栓模拟检查的方法进行检查）如有达不到要求的应进行处理，直到满足安装要求为止。

1) 设备基础应具备安装条件和有完整的交工验收资料。

2) 设备基础的尺寸极限偏差和水平度、铅垂度公差应符合下表的规定。

设备基础的尺寸极限偏差及水平度、铅垂度公差mm3) 设备基础表面及预留孔内应清洁，预埋地脚螺栓的螺纹和螺母应防护完好。

中心标板及基准点的设定在设备安装之前，首先根据设计、安装和将来对设备进行检修的需要，并结合本区设备布置图，绘制永久中心标板和永久基准点布置图，以供设备安装调整使用，同时为了观测设备基础的沉降情况，还要在整个机组的基础和主要设备附近埋设基础沉降观测点。

埋设时注意要在同一块基础的四周至少埋设四个基准点，以检查同一块基础的沉降情况。

在图中标明永久中心标板和永久基准点的编号、设置位置。

埋设永久性中心标板和永久基准点，以供设备安装调整使用。

另外可以根据安装需要以永久基准线和基准点为准，增设辅助中心标板及基准点。

基准线和基准点的施工测量应符合GB50026-93《工程测量规范》的规定。

永久性中心标板和基准点可采用铜材、不锈钢材制造。

永久中心标板和基准点应设置牢固，并应予以保护(见下图)。

中心标板、基准点制作图垫板施工主要设备安装调整用垫板采用座浆法施工，座浆采用高强度无收缩水泥。

施工前根据设备布置图、设备基础螺栓布置图及设备底座外形图绘制座浆垫板布置图。

根据设备安装标高及斜垫板的组合高度确定座浆垫板上平面的标高。

皮带机安装工艺及要点探究一、安装前的准备工作1. 确定皮带机的安装位置：要根据生产线的需求和布局，合理选择皮带机的安装位置，确保其与其他设备的协调配合。

2. 准备好所需的工具和设备：安装皮带机需要使用一些常见的工具和设备，如扳手、千斤顶等，应提前准备好，以确保安装工作的顺利进行。

3. 检查和清理安装区域：在安装前，应对安装区域进行检查和清理，确保地面平整、清洁，以及无障碍物的存在，以确保皮带机的稳定安装和正常运行。

二、安装过程及要点1. 安装机架：首先要将机架安装在准备好的位置上，机架要垂直放置，并进行固定，使用扳手进行紧固。

2. 安装滚筒和托辊：根据皮带机的设计，将滚筒和托辊固定在机架上，保证其与皮带的配合协调。

安装过程中，要注意滚筒和托辊的平行度和间距，以及固定的坚固牢固。

3. 安装驱动装置和皮带：将驱动装置安装在机架上，并与滚筒相连，以实现皮带的运行。

将皮带安装在滚筒上，并逐渐拉紧，使其与滚筒紧密配合。

4. 安装导向装置：根据需要，安装导向装置，以保证皮带在运行过程中的稳定性和方向控制。

5. 安装保护装置：根据安全标准和生产要求，安装相应的保护装置，如防护罩、安全开关等，以确保操作人员的安全。

三、安装后的调试和测试1. 进行皮带机的调试：在安装完成后，对皮带机进行调试，包括启动测试、转速调整等，以确保皮带机的正常运行和工作效果。

2. 进行负载测试：根据实际生产需要，对皮带机进行负载测试，以测试其运行稳定性和承载能力。

3. 进行安全测试：对安装的保护装置进行测试，确保其正常工作，保障操作人员的安全。

总结：皮带机的安装工艺和要点对其运行效果和使用寿命具有重要的影响。

正确的安装可以保证皮带机的稳定运行和工作效率，同时增强其安全性。

在安装过程中，需要严格按照操作规程进行，合理安装各个部件，并进行调试和测试，以确保安装质量。

在安装前要进行充分的准备工作，清理安装区域，准备好所需的工具和设备，以确保安装工作的顺利进行。

皮带机装配工艺流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!现代工业生产的高效性和自动化水平日益提高，而在各种生产线上，皮带机作为一种常见的输送设备，在不同行业中扮演着重要的角色。

空气压缩机安装施工方案
一、前期准备
在进行空气压缩机的安装施工之前，首先需要进行周密的前期准备工作，包括以下几个方面：
1.确定安装位置：根据空气压缩机的尺寸和工作环境要求，选择合适的
安装位置。

2.准备安装工具：准备好安装所需的工具和设备，包括吊车、螺丝刀、
扳手等。

3.准备安装材料：确保安装过程中所需的管道、电线等材料齐全。

4.安全防护措施：提前做好安全防护工作，避免意外事件发生。

二、安装过程
1. 运输与搬运
将空气压缩机从运输车辆上卸下，并利用吊车等设备将其搬运至安装位置，注意操作人员要戴好安全帽和手套。

2. 安装基础
在安装位置上进行地基处理，确保基础平整牢固，并根据设备的尺寸和重量要求设置好支撑架。

3. 连接管道
根据空气压缩机的进出气口位置，连接好进气管道和出气管道，并确保管道连接紧密可靠，不漏气。

4. 电气连接
将空气压缩机与电源进行正确连接，根据电气图纸接线，注意接线顺序和安全间距，确保电气部分正常运行。

5. 调试运行
在安装施工完成后，进行空气压缩机的调试运行，检查设备运行情况和是否有异常噪音、震动等情况，确保设备正常工作。

三、验收和使用
完成安装施工后，对空气压缩机进行验收，包括机械性能、电气性能、安全保护等方面的检查，确认设备符合要求后方可投入正常使用。

以上便是空气压缩机安装施工方案的相关内容，希望对您有所帮助。

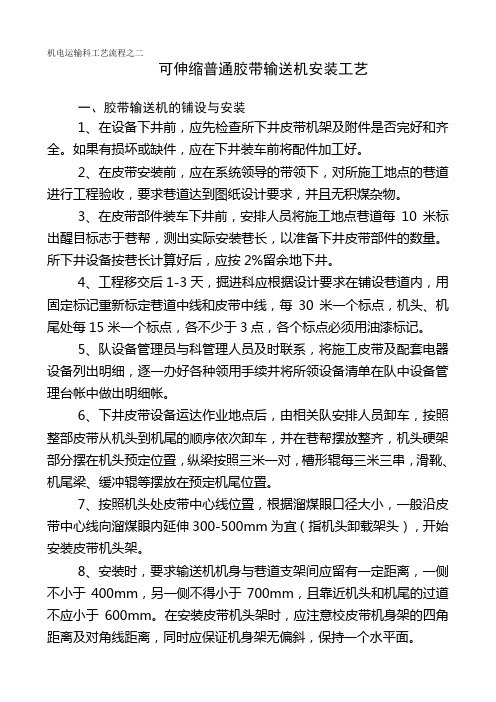

机电运输科工艺流程之二可伸缩普通胶带输送机安装工艺一、胶带输送机的铺设与安装1、在设备下井前，应先检查所下井皮带机架及附件是否完好和齐全。

如果有损坏或缺件，应在下井装车前将配件加工好。

2、在皮带安装前，应在系统领导的带领下，对所施工地点的巷道进行工程验收，要求巷道达到图纸设计要求，并且无积煤杂物。

3、在皮带部件装车下井前，安排人员将施工地点巷道每10米标出醒目标志于巷帮，测出实际安装巷长，以准备下井皮带部件的数量。

所下井设备按巷长计算好后，应按2%留余地下井。

4、工程移交后1-3天，掘进科应根据设计要求在铺设巷道内，用固定标记重新标定巷道中线和皮带中线，每30米一个标点，机头、机尾处每15米一个标点，各不少于3点，各个标点必须用油漆标记。

5、队设备管理员与科管理人员及时联系，将施工皮带及配套电器设备列出明细，逐一办好各种领用手续并将所领设备清单在队中设备管理台帐中做出明细帐。

6、下井皮带设备运达作业地点后，由相关队安排人员卸车，按照整部皮带从机头到机尾的顺序依次卸车，并在巷帮摆放整齐，机头硬架部分摆在机头预定位置，纵梁按照三米一对，槽形辊每三米三串，滑靴、机尾梁、缓冲辊等摆放在预定机尾位置。

7、按照机头处皮带中心线位置，根据溜煤眼口径大小，一般沿皮带中心线向溜煤眼内延伸300-500mm为宜（指机头卸载架头），开始安装皮带机头架。

8、安装时，要求输送机机身与巷道支架间应留有一定距离，一侧不小于400mm，另一侧不得小于700mm，且靠近机头和机尾的过道不应小于600mm。

在安装皮带机头架时，应注意校皮带机身架的四角距离及对角线距离，同时应保证机身架无偏斜，保持一个水平面。

9、皮带的伸放根据巷道的不同情况，采用不同的伸放办法，一般采用安装好机头后，在机头硬架后起吊皮带伸放的办法伸放。

皮带每圈长100米，起吊时，严格按照起吊规定起吊，然后采用人工拉和推的办法将皮带在巷道皮带中心线上将皮带伸放开，为上下皮带，伸放至机尾，多余皮带或短缺皮带待皮带初步安装成后再断开或续接。

皮带机安装施工方案
皮带机是一种用于输送物料的常见设备，常用于矿山、港口、化工等行业。

在安装施工方面，需要合理安排施工组织，确保施工质量和安全。

施工方案主要包括以下几个步骤：
1. 施工前准备：检查设备材料和施工图纸是否齐全，准备所需工具和设备，安排施工人员，并制定详细的施工计划。

2. 基础施工：进行皮带机基础的施工，包括清理现场、测量放线、挖掘基坑、混凝土浇筑等工作。

在施工过程中，要确保基础平整牢固，符合设计要求。

3. 安装设备：将皮带机设备按照施工图纸要求进行组装。

首先安装驱动装置和机架，然后安装滚筒、滚轮和导向装置，最后安装输送带，并进行调整。

在安装过程中，要注意设备的水平和垂直度，确保设备安装位置准确。

4. 连接输送机：安装完成后，需要连接输送机与其它设备，如进料斗、出料口等。

确保连接处密封可靠，输送顺畅。

5. 试运行和调试：在安装完成后进行试运行和调试。

运行设备，观察设备运行情况，检查皮带是否正常运行，是否有异常震动或噪音等。

如发现问题，及时进行调整和修复。

6. 安全考虑：在施工过程中要注意保障安全。

通风良好的施工
现场，安全防护措施的落实，操作人员的合理配备等都是安全的重点考虑因素。

7. 施工验收：施工完成后，进行施工验收。

检查设备安装是否规范、完整，各部件和连接处是否牢固，设备运行是否正常等。

通过以上步骤的合理安排和施工过程的细致操作，能够保证皮带机的安装施工质量。

对设备进行仔细调整和试运行，确保设备的正常运行，能够有效提高生产效率，降低故障率，确保设备的安全操作和可靠运行。

皮带输送机安装操作规程范本一、灰尘处理1. 施工现场应保持清洁，尽量减少灰尘污染。

2. 确保安装地面平整、坚固稳定。

二、设备准备1. 检查皮带输送机及其配件是否完好无损。

2. 确认所需材料、工具和设备是否齐全。

3. 准备合适的起重设备，保证安装过程中的顺利进行。

三、基础处理1. 根据设计要求，合理建造基础。

2. 基础完成后，进行固定与水平检测，确保其牢固性和水平度。

四、主机安装1. 定位主机安装位置，并用合适的固定装置将其固定在基础上。

2. 检查主机与基础的连接紧固度，确保其稳定性。

五、皮带安装1. 将皮带按照正确的方向和顺序铺设在输送机上，确保其无扭曲和皱褶。

2. 利用提供的连接件，将皮带连接紧固，确保其连接牢固。

六、辅助设备安装1. 根据设计要求和安装图纸，安装辅助设备，如托辊、导辊等。

2. 确保辅助设备与主机的连接紧固度和安装位置的准确性。

七、电气连接1. 根据电气图纸和安装要求，进行电气连接。

2. 使用合适的电缆和接线端子进行连接，确保电气系统的稳定和安全运行。

八、试运行与检测1. 在完成安装后，进行定期检查和试运行，确保各项指标符合要求。

2. 在试运行过程中，注意对设备的振动、噪音和温度进行监控和测量。

九、安全措施1. 在安装过程中，严格按照安全操作规程进行施工，确保作业人员的人身安全。

2. 在设备运行前，检查周围环境，消除潜在的危险因素。

十、文明施工1. 在施工过程中，保持工作现场整洁有序，及时清理施工垃圾，并做好环境保护工作。

2. 遵守相关法律法规，保护当地生态环境和自然资源。

十一、记录与报告1. 在安装过程中，及时记录施工的关键环节和重要数据。

2. 完成安装后，准备相关安装报告，包括安装进度、质量验收等内容。

皮带输送机安装操作规程范本（二）一、前言皮带输送机是现代产业中常见的一种物料运输设备，广泛应用于矿山、建筑、冶金、化工等领域。

为了确保皮带输送机的正确安装和正常运行，制定本操作规程，以规范安装操作流程，提高安装质量。

目录1. 适用范围2. 工程概况及主要工程量3. 编制依据4. 作业人员的资格和要求5. 主要施工机械及工器具配备6. 施工准备7. 作业程序8. 作业方法、工艺要求及质量标准9. 工序交接10. 安全文明施工及环境管理11. 技术记录1．适用范围本作业指导书适用于太仓港环保发电厂2×135MW＋2×300MW发电供热机组烟气脱硫工程真空脱水皮带机安装。

2．工程概述及工程量2.1太仓港环保发电有限公司2×135MW＋2×300MW发电供热机组烟气脱硫工程采用了共用脱水系统，配备了两台由核工业华东烟台机械厂生产的DU-21.6M²/1800型胶带过滤机，一运一备。

2.2设备的主要部件及关健词：框架、环形胶带、胶带驱动、驱动辊及从动辊、滤布改向辊及滤布压辊、滤布及胶带清洗装置、真空盒、环形摩擦带、真空装置、进料及分布装置、滤饼卸料装置、自动纠偏装置、手动纠偏装置、滤布、滤饼冲洗水箱、滤布冲洗水箱等等。

3．编制依据：3.1DU系列胶带过滤机技术文件。

3.2江苏电力设计院的脱硫附属机械及辅助设备安装图。

3.3 2×135MW＋2×300MW脱硫施工专业组织设计3.4《电力建设施工及验收技术规范》（锅炉机组篇）DL/T5047-953.5《火电施工质量检验及评定标准》（锅炉篇）1996年版3.6《电力建设安全工作规程》（火力发电厂部分）DL5009.1-924．作业人员的资格要求4.1作业人员应经过三级安全教育并考试合格，电焊工、操作工、起重工、电工、等特殊工种必须持证上岗。

4.2 作业人员上岗前经过专业培训,施工负责人应有相关的皮带机安装施工经验。

4.3 作业人员在施工前必须认真熟悉图纸及其技术要求，熟悉和了解作业程序、安装方法和工艺质量要求，且参加该项目施工前的安全技术质量交底。

4.4 作业人员必须严格遵守各项技术管理制度和操作规程，对施工过程中的缺陷和不明之处不得隐瞒和盲目施工，确保施工质量达到验收技术规范和设计要求。

空压机工艺流程空压机工艺流程是指空压机在生产过程中所要经历的各个环节和步骤，主要包括原材料采购、加工制造、装配调试、产品质量检验和包装出货等。

下面将详细介绍空压机工艺流程。

首先，原材料采购。

空压机的主要原材料包括铸件、钢板、轴承、电机等。

在采购过程中，需要选择选择质量可靠、性能稳定的原材料供应商，并与供应商签订采购合同，确保原材料的质量和供应的稳定性。

其次，加工制造。

原材料采购到达生产车间后，将进行加工制造。

其中，铸件需要进行铸造、型砂处理和表面处理等工艺，钢板需要进行冷热压延和剪切裁剪等工艺。

这些工艺的目的是将原材料加工成产品所需要的零部件。

接下来，装配调试。

在这个环节中，各种零部件将会被组装在一起，形成具备功能的空压机。

装配过程中需要注意各个零部件的安装顺序和装配方法，以确保空压机的正常运转。

装配完成后，还需要进行调试，检验各个部件的运行状态和各个功能的可靠性。

然后，产品质量检验。

这是整个工艺流程中非常重要的一步，旨在确保空压机的质量和性能符合标准要求。

质量检验包括外观检查、功能性检测、噪音检测等方面。

只有通过严格的质量检验，才能保证空压机的质量合格，达到客户的需求。

最后，包装出货。

经过质量检验合格的空压机将会进行包装，并准备出货。

在包装过程中，需要选择适当的包装材料和包装方式，以防止运输过程中的损坏。

同时，还需要制作产品标签和说明书等相关资料，以便客户正确使用和维护空压机。

总结起来，空压机的工艺流程包括原材料采购、加工制造、装配调试、产品质量检验和包装出货等环节。

每个环节都是整个工艺流程中不可或缺的一部分，只有各个环节都进行了严格的控制和管理，才能最终生产出质量可靠、性能优良的空压机产品。
