生产工艺流程图和工艺说明

啤酒生产工艺流程啤酒生产工艺流程可以分为制麦、糖化、发酵、包装四个工序。

现代化的啤酒厂一般已经不再设立麦芽车间，因此制麦部分也将逐步从啤酒生产工艺流程中剥离。

）一个典型的啤酒生产工艺流程图如下（不包括制麦部分）：注：本图来源于中国轻工业出版社出版管敦仪主编《啤酒工业手册》一书。

图中代号所表示的设备为：1、原料贮仓2、麦芽筛选机3、提升机4、麦芽粉碎机5、糖化锅6、大米筛选机7、大米粉碎机8、糊化锅9、过滤槽 10、麦糟输送 11、麦糟贮罐 12、煮沸锅/回旋槽 13、外加热器 14、酒花添加罐 15、麦汁冷却器 16、空气过滤器 17、酵母培养及添加罐 18、发酵罐 19、啤酒稳定剂添加罐 20、缓冲罐 21、硅藻土添加罐 22、硅藻土过滤机 23、啤酒精滤机 24、清酒罐 25、洗瓶机 26、灌装机 27、杀菌机 28、贴标机 29、装箱机（一）制麦工序大麦必须通过发芽过程将内含的难溶性淀料转变为用于酿造工序的可溶性糖类。

大麦在收获后先贮存2-3月，才能进入麦芽车间开始制造麦芽。

为了得到干净、一致的优良麦芽，制麦前，大麦需先经风选或筛选除杂，永磁筒去铁，比重去石机除石，精选机分级。

制麦的主要过程为：大麦进入浸麦槽洗麦、吸水后，进入发芽箱发芽，成为绿麦芽。

绿麦芽进入干燥塔/炉烘干，经除根机去根，制成成品麦芽。

从大麦到制成麦芽需要10天左右时间。

制麦工序的主要生产设备为：筛（风）选机、分级机、永磁筒、去石机等除杂、分级设备；浸麦槽、发芽箱/翻麦机、空调机、干燥塔（炉）、除根机等制麦设备；斗式提升机、螺旋/刮板/皮带输送机、除尘器/风机、立仓等输送、储存设备。

（二）糖化工序麦芽、大米等原料由投料口或立仓经斗式提升机、螺旋输送机等输送到糖化楼顶部，经过去石、除铁、定量、粉碎后，进入糊化锅、糖化锅糖化分解成醪液，经过滤槽/压滤机过滤，然后加入酒花煮沸，去热凝固物，冷却分离麦芽在送入酿造车间之前，先被送到粉碎塔。

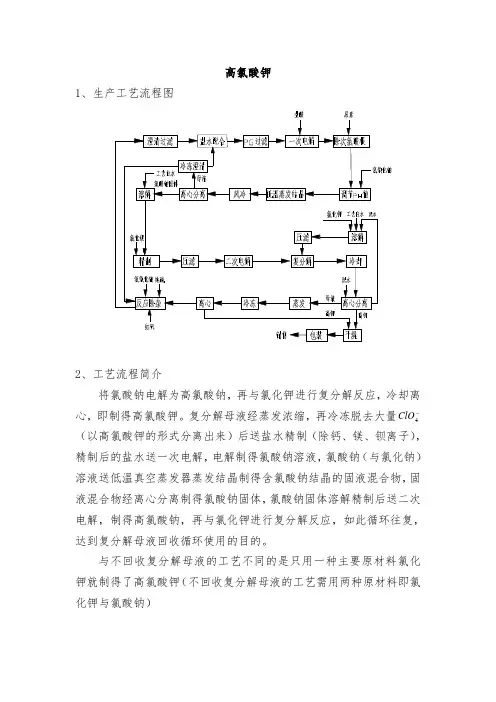

高氯酸钾
1、生产工艺流程图
2、工艺流程简介
将氯酸钠电解为高氯酸钠，再与氯化钾进行复分解反应，冷却离心，即制得高氯酸钾。

复分解母液经蒸发浓缩，再冷冻脱去大量
ClO
4（以高氯酸钾的形式分离出来）后送盐水精制（除钙、镁、钡离子），精制后的盐水送一次电解，电解制得氯酸钠溶液，氯酸钠（与氯化钠）溶液送低温真空蒸发器蒸发结晶制得含氯酸钠结晶的固液混合物，固液混合物经离心分离制得氯酸钠固体，氯酸钠固体溶解精制后送二次电解，制得高氯酸钠，再与氯化钾进行复分解反应，如此循环往复，达到复分解母液回收循环使用的目的。

与不回收复分解母液的工艺不同的是只用一种主要原材料氯化钾就制得了高氯酸钾（不回收复分解母液的工艺需用两种原材料即氯化钾与氯酸钠）。

xx 有限公司沙棘籽油软胶囊生产工艺流程图及其说明生产工艺流程图注：※号为CCP 点 表示洁净区表示普通工序表示洁净加工工序生产工艺流程描述2.1原料的采购采购计划初步拟定：由销售部根据市场需要和产品库存制定生产计划，并确认原辅料库存，若原辅料库存数量不能满足生产需要时，应及时通知采购人员进行采购。

2.2原料验收：库管员及时通知质量部取样，质量部依据《原辅料检验标准》进行检测，库管员凭质量部出具的检验报告单，办理入库手续，不合格则通知采购员作退货处理。

2.3组织生产：2.3.1由销售部向质量部下达《生产、包装指令》，质量部根据产品工艺配方向生产部下达《生产指令》，由生产工艺员再次确认工艺配方，然后向生产各工序下达分解指令。

2.3.2混料：工序接到生产指令后，根据指令领取物料，在进入洁净区前进行脱包灭菌（用紫外灯或臭氧发生器进行灭菌），称量放入乳化罐混匀，乳化好后用200目的筛网过滤，将其中可能存在的杂质过滤清除，混好料液贮存于料液罐中置于药液区存放待生产。

2.3.3溶胶：溶胶工序操作人员接到指令领取明胶、甘油等，首先在进入洁净区前进行脱包灭菌，灭菌后按工艺要求将明胶、甘油、纯化水按比例称量入罐溶胶，溶好的胶液抽真空后对其黏度检测（2-4OE）放胶。

放胶时要用120目的筛网过滤将其中可能存在的杂质滤除，在溶胶过程中因溶胶温度在76℃-80℃，此温度足可以杀死原料中可能存在的细菌。

将溶好的胶液放置在胶罐中保温静置待用。

2.3.4压丸：压丸工序根据指令选择模具，安装调试后，把混好的料液和备好的胶液进行上机操作，上机时要注意胶皮的厚度、内容物的装量等，同时要随时监视胶丸的丸形、装量，防止胶丸漏夜。

2.3.5 定型干燥：胶囊压丸后进入转笼内经过一定时间风吹干燥，失去部分水分，使胶丸定形，定形时间：≥3小时，转笼转速：40-50r/min。

2.3.6排盘干燥：将在干燥笼中初步干燥后的软胶囊，放在一定尺寸的干燥盘上使其分布均匀，再在风室中通过一定的温度、湿度，进行干燥，使软胶囊的水分达到要求（胶皮水分≤14%）。

焦化厂生产工序及工艺流程焦化厂的生产车间由备煤筛焦车间、炼焦车间、煤气净化车间及相配套的公用工程组成。

产品焦炭和副产品煤焦油、硫膏、硫铵、粗苯等外售。

焦炉煤气经净化后，部分返回焦炉和化产系统作为燃料气，剩余煤气全部外供发电用燃料气。

焦化厂主要生产工序包括：备煤，炼焦、熄焦，筛贮焦，冷鼓、电捕、脱硫及硫回收、蒸氨、硫铵、洗脱苯等工序。

洗精煤—备配煤—炼焦—熄焦—筛贮焦—煤气净化及化产回收—煤气外送。

生产工序如下图所示：外供燃料气1. 备配煤工序备配煤是焦化工程的第一道工序，主要是负责洗精煤的贮运、配煤、粉碎、输送，为焦炉提供合格原料。

备配煤工序主要由储煤场及地下配煤槽、粉碎机楼和胶带机通廊及转运站等组成。

2. 炼焦、熄焦工序炼焦、熄焦是焦化工程的第二步工序，也是最核心的工艺，主要负责将合格的配合精煤采用高温干馏工艺炼成焦炭，并采用湿法熄焦工艺将焦炭熄火降温。

炼焦过程副产荒煤气。

焦化厂炼焦、熄焦工序包括1#、2#焦炉、煤塔、间台、端台、炉门修理站、推焦杆及煤槽底板更换站、装煤出焦除尘地面站、熄焦系统、熄焦塔、晾焦台、粉焦沉淀池、熄焦泵房、烟囱及相应配套焦炉机械。

3. 筛贮焦工序筛贮焦是焦化工程的第三步工序，筛贮焦工序主要负责将炼焦工序熄火的焦炭进行筛分、输送、储存。

焦炭筛分为>35mm、35-15mm、<15mm三个级别外售。

4. 冷凝鼓风工序冷凝鼓风工序的主要任务是对来自焦炉的荒煤气进行冷凝冷却、加压，脱除煤气中的萘及焦油雾，焦油与氨水的分离贮存及焦油、循环氨水、剩余氨水的输送等。

5. 脱硫及硫回收工序脱硫及硫回收工序的任务是将来自冷凝鼓风工序焦炉煤气中所含各种硫化物和氰化物脱除，使煤气中的硫化氢含量脱至200mg/Nm3以下送出。

浮选出的硫泡沫经熔硫釜连续熔硫，副产硫磺外售。

6. 蒸氨工序蒸氨工序的任务是将冷鼓来的剩余氨水在蒸氨塔中用蒸汽蒸出，蒸出的氨汽经氨分缩器冷却，冷凝下来的液体入蒸氨塔顶作回流，未冷凝的氨汽用循环水冷凝成浓氨水送脱硫工序作为脱硫补充液。

船舶及海洋工程用钢板 生产工艺流程图及工艺说明一、工艺流程图加热板坯组批、分切加热质量控制点 除鳞粗轧轧制激光测宽精轧轧制轧制质量控制点 层流冷却激光测厚矫直机矫直冷床冷却上、下表面检验剪切 成品检验、取样、理化检验修磨、复检成品质量控制点 成品标识收集入库板坯验收入库二、工艺说明工艺概述：船舶及海洋工程用连铸板坯经验收入库，根据生产需要对连铸板坯进行分切、组批。

连铸板坯入炉加热后，由辊道送至除鳞机除鳞，除鳞后进入粗轧机，完成粗轧后经激光测宽仪由辊道运送至精轧机。

精轧完成后根据工艺需要进行轧后层流冷却，经激光测厚仪由辊道运送至矫直机，矫直后由检验人员对钢板进行热检，钢板进入冷床自然冷却。

冷却的钢板经上表检验后经翻板机翻身进行下表检验和尺寸检验。

根据检验情况对钢板分断、切边、定尺剪切完成后进行成品检验、修磨、标识，最后由电磁吊收集入库。

1、加热制度1.1炉膛温度控制要求按表1执行（表1）技术参数钢级预热温度℃加热温度℃均热温度℃加热速度mm/min一般强度船体用A、B级钢板≥650 1180～1320 1180～1300 0.7～-0.9 注：使用温度监控系统进行监控，并进行记录。

2.1加热要求①加热速度根据坯料厚度确定，坯料越厚加热速度越慢。

②钢坯加热要烧匀烧透。

③控制炉膛压力处于微正压状态，防止炉头吸冷风。

④生产不正常造成停轧时,加热炉升降温度制度按表2执行。

（表2）停轧时间( h )炉温（℃）提前升温时间(min) 均热段加热段〈0.5 不变不变不变〈1 1200 1200 151-2 1100 1050 302-4 1080 1000 40>4 800 800 802、高压水粗除磷工艺要求2.1加热好的钢坯必须进行除磷，一次除磷不尽，可增加除磷道次。

2.2正常生产时，要保证各喷嘴通畅，高压水泵出口工作压力≥15Mpa。

3、四辊粗轧工艺技术操作要求3.1表面氧化铁皮必须除干净，除不干净不得轧制。

钣金件工艺机加工生产加工工艺钣金车间工艺要求流程（1）钣金车间可根据图纸剪板下料，在相应位置冲孔和剪角剪边。

以前工序完成后进行折弯加工；第一步必须进行调整尺寸定位，经检查后进行下一步折弯工艺。

折弯后经检查合格组焊；组焊要求必须在工装和模型具下进行组焊。

根据图纸要求焊接深度和点处焊接。

焊点高度不得超过设计要求、焊机工艺要求；2mm以下必须用二氧化碳保护焊和氩弧焊接。

不锈钢板必须用氩弧焊。

焊接件加工成形后进行校整，经检查符合图纸要求后进行下一步打磨拉丝。

打磨必须以量角样板进行打磨，不得有凸出和凹缺。

拉丝面光吉度必须按图纸要求进行。

（2）外协碳钢件表面处理喷漆工艺要求：喷沙或氧化面积不得小于总面积的95％，除去沙和氧化液进行表面防锈喷漆和电镀处理。

经底部处理后再进行表漆加工，表漆加工必须三次进行完成。

喷塑厚度不得小于0.35mm。

钣金件经检验合格后进厂入半成品库待装。

（3）入库件摆放要求：小件要求码齐入架存放。

大件必须有间隔层，可根据种类整齐存放。

机加件加工流程：（1）机加工件工艺要求；原材料进厂由质检部进行检验，根据国家有关数据进行检测，进厂材料必须检测厚度、硬度、和其本几何尺寸。

（2）下料；根据图纸几何尺寸加其本加工量下料，不得误差太大。

（3）机床加工；根据零件图纸选择基本定位面进行粗加工、精加工，加工几何尺寸保留磨量。

（4）铣床加工；根据零件图纸选择基本刀具装入刀库，在加工过程中注意更换刀库刀具，工件要保整公差。

（5）钳工；机加件加工完成后根要求进行画线钳工制做，在加工过程中必须用中心尖定位。

大孔首先打小孔定位再用加工大孔。

螺纹加工要在攻丝机进加工，不得有角度偏差。

螺纹孔加工后螺栓要保证旋转顺利。

（6）机加件加工完成后进行外协电镀加工。

电镀加工要按照有关规定进行。

除油、用摄氏100℃水加入除油剂，必须在浮腾100℃液体内侵泡35分种。

然后放入磷化液10分钟，取出工件用清水冲洗干净进行电镀。

根据电流大小调整时间，镀层（电镀锌不得小于0.03MM电镀镍、铬不得小与0.04MM。

消毒灭菌舱生产工艺及流程图
一、生产流程图
二、生产工艺说明
1、方管底座：采用8cm*4cm的方钢焊接底架，使用净化铝型版固定底价作为舱底。

2、槽铝和型铝：采用50mm的槽铝和型铝作为底座框架和立柱框架。

3、柱型材：固定四周柱型材作为立板的骨架，起到支撑固定的作用。

4、周边立板：使用外圆柱和内圆柱封边固定，作为立板四周固定槽
板。

5、搭建上框梁：周边立板完成后搭建上框梁，作为顶板的支撑主体。

6、钢质门安装：安装门体和控制开关门电机，安装红外开门感应器。

7、安装顶板：在顶板安装照明灯具和消毒灭菌机，接线，安装顶板。

8、包角铝型材：内弧包角安装，打胶封缝，去除板材包装膜。

9、设备开机测试：接通220V交流电，进行设备开机测试运行。

10、包装封箱：采用泡沫和纸箱对舱体进行封装打包。

服装生产工艺流程图验布│→│裁剪│→│印绣花│→│缝制│→│整烫│→│检验│→│包装│ (一)面辅料进厂检验面料进厂后要进行数量清点以及外观和内在质量的检验,符合生产要求的才能投产使用。

在批量生产前首先要进行技术准备,包括工艺单、样板的制定和样衣制作,样衣经客户确认后方能进入下一道生产流程。

面料经过裁剪、缝制制成半成品,有些梭织物制成半成品后,根据特殊工艺要求,须进行后整理加工,例如成衣水洗、成衣砂洗、扭皱效果加工等等,最后通过锁眼钉扣辅助工序以及整烫工序,再经检验合格后包装入库。

(二)面料检验的目的和要求把好面料质量关是控制成品质量重要的一环。

通过对进厂面料的检验和测定可有效地提高服装的正品率。

面料检验包括外观质量和内在质量两大方面。

外观上主要检验面料是否存在破损、污迹、织造疵点、色差等等问题。

经砂洗的面料还应注意是否存在砂道、死褶印、披裂等砂洗疵点。

影响外观的疵点在检验中均需用标记注出,在剪裁时避开使用。

面料的内在质量主要包括缩水率、色牢度和克重(姆米、盎司)三项内容。

在进行检验取样时,应剪取不同生产厂家生产的、不同品种、不同颜色具有代表性的样品进行测试,以确保数据的准确度。

同时对进厂的辅料也要进行检验,例如松紧带缩水率,粘合衬粘合牢度,拉链顺滑程度等等,对不能符合要求的辅料不予投产使用。

(三)技术准备的主要内容在批量生产前,首先要由技术人员做好大生产前的技术准备工作。

技术准备包括工艺单、样板的制定和样衣的制作三个内容。

技术准备是确保批量生产顺利进行以及最终成品符合客户要求的重要手段。

工艺单是服装加工中的指导性文件,它对服装的规格、缝制、整烫、包装等都提出了详细的要求,对服装辅料搭配、缝迹密度等细节问题也加以明确。

服装加工中的各道工序都应严格参照工艺单的要求进行。

样板制作要求尺寸准确,规格齐全。

相关部位轮廓线准确吻合。

样板上应标明服装款号、部位、规格、丝绺方向及质量要求,并在有关拼接处加盖样板复合章。

生产工艺流程图及工艺说明(一）、原料的接收1 、散装原料的接收以散装汽车、火车运输的，用自卸汽车经地磅称量后将原料卸到卸料坑。

2 、包装原料的接收：分为人工搬运和机械接收两种。

3 、液体原料的接收：瓶装、捅装可直接由人工搬运入库。

（二）、原料的贮存饲料中原料和物料的状态较多，必须使用各种形式的料仓，饲料厂的料仓有筒仓和房式仓两种。

主原料如玉米、高粮等谷物类原料，流动性好，不易结块，多采用筒仓贮存，而副料如麸皮、豆粕等粉状原料，散落性差，存放一段时间后易结块不易出料,采用房式仓贮存.(三）、原料的清理饲料原料中的杂质，不仅影响到饲料产品质量而且直接关系到饲料加工设备及人身安全，严重时可致整台设备遭到破坏,影响饲料生产的顺利进行，故应及时清除。

饲料厂的清理设备以筛选和磁选设备为主，筛选设备除去原料中的石块、泥块、麻袋片等大而长的杂物，磁选设备主要去除铁质杂质。

（四)、原料的粉碎饲料粉碎的工艺流程是根据要求的粒度，饲料的品种等条件而定。

按原料粉碎次数，可分为一次粉碎工艺和循环粉碎工艺或二次粉碎工艺。

按与配料工序的组合形式可分为先配料后粉碎工艺与先粉碎后配料工艺.1 、一次粉碎工艺：是最简单、最常用、最原始的一种粉碎工艺，无论是单一原料、混合原料，均经一次粉碎后即可,按使用粉碎机的台数可分为单机粉碎和并列粉碎，小型饲料加工厂大多采用单机粉碎，中型饲料加工厂有用两台或两台以上粉碎机并列使用，缺点是粒度不均匀，电耗较高.2 、二次粉碎工艺有三种工艺形式，即单一循环粉碎工艺、阶段粉碎工艺和组织粉碎工艺。

（ 1 )单一循环二次粉碎工艺用一台粉碎机将物料粉碎后进行筛分,筛上物再回流到原来的粉碎机再次进行粉碎。

（ 2 ）阶段二次粉碎工艺该工艺的基本设置是采用两台筛片不同的粉碎机，两粉碎机上各设一道分级筛，将物料先经第一道筛筛理,符合粒度要求的筛下物直接进行混合机，筛上物进入第一台粉碎机，粉碎的物料再进入分级筛进行筛理。

生产工艺流程图酱油生产工艺流程图一．主要设备：锅炉、夹层锅、冷却罐、灌装机、封盖机二．原料：发酵原油、食糖、食盐、味精、水、焦糖色、山梨酸钾三．工艺流程购、验内包装购、验添加剂购、验发酵原油输入自来水购、验外包装内包装库存添加剂库储存原料仓贮存外包装库存清洗/消毒加热/调配冷却装瓶封口/加盖灯检贴标/打日期装箱/打外包装成品仓库储存运输出口四．酱油生产工艺描述：1．验发酵原油：本厂在实施采购发酵原油时，必须派品检员、采购员到发酵原油生产厂进行实地考察评估。

确认生产厂卫生、设备设施是否符要求，原料是否符合本厂品质要求后才决定采购事宜。

经评估可实施采购的供应商，每季度提供原料及内包装材料各一份区（县）级卫生防疫站出具的《卫生检测报告》且符合国家卫生标准，每批来料到厂后，按“原料验收规程”及时抽样检验确认其品质是否符合本厂要求，合格的入库，不合格的退货。

2．原料仓库储存：发酵原油到厂经检验合格放原料仓储存。

由于发酵原油进厂前经加热杀菌,盐度在15%以上,所以只需常温保存,但避免阳光直射,保质期有半年。

3．购、验外包装料：外包装料主要包括有纸箱，进厂时仓务组长按“辅料验收规程”验收入库。

3．外包装仓库储存：验收合格的外包装料存放入原料仓库。

4．购、验内包装料：内包装料主要有玻璃瓶、塑料罐，采购前要先到供应厂家参观确认其卫生状况是否符合要求，进料时要供应商提供无毒害材料保证函或卫生防疫站的《卫生检测报告》且符合国标。

进厂时仓务组长按“辅料验收规程”验收入库。

5．内包装库储存：验收合格的内包装料摆放在内包装库内储存，6．购、验添加剂：添加剂一部份是通过国内代理商购入，但必须要求代理商提供生产厂商的《卫生许可证》及《卫生检测报告》或保函；进厂时品管组长按“辅料验收规程”验收入库。

7．添加剂库储存：添加剂是常温储存，库内保持干燥通风。

8．加热/调配：调配人员按照配方称量发酵原油、各种辅料和添加剂，然后将外购发酵原油、和水、盐、放到夹层锅里混合，开蒸汽加温至80—85℃，保持该温度20分钟，加入各种辅料和添加剂搅拌均匀。

（一）备料车间：根据图纸要求到仓库领取水份在8-12%以下、验收合格的木料，按照质量要求，加工木料。

（二）机加工车间：1、查证进入数量。

半成品进入机加工车间后，由专人查点进入的确切数量，在查验无误后，由机加工人员签字领料。

2、严格检查。

在加工前，由当值班组长对产品的加工尺寸、用料标准精度等各项指标进行详细检查，确保无误后正式进入下一步加工工艺。

（三）砂光车间：对机加工车间转入的合格产品部件进行砂光，砂光完成后由班组长根据不同订单要求等标准进行检查验收，合格后转入组装车间。

（四）组装车间：按照图纸要求，经上道工序质检员检验合格进行组装。

组装完毕后，由经过专门培训的质检员严格按照我厂制定的企业标准进行验收。

验收合格后进入下一个流程——打磨。

（五）喷漆车间：打磨符合要求后，即进入喷漆车间，进行喷底漆，要求喷漆要均匀。

无划痕，无碰伤。

底漆喷得是否均匀，直接关系到下一道工序—面漆质量的高低。

因此，我们规定底漆喷完后，对底漆进行打磨，并由经过严格培训的专门验收人员进行严格检查、验收，杜绝不合格产品进入下道工序。

面漆工序是影响产品外观质量的工序之一，因此，我们制定了非常严格的工序标准和操作规程，面漆喷完后，即进行干燥，然后转入产品周转库。

（六）包装：产品干燥出库后，由专业验收人员严格按照企业内部的质量标准和客户要求进行全方位检查验收，在确定产品质量完全符合质量标准后，由验收员签字填写物流卡，将产品进到包装车间。

在包装车间，按照客户要求的包装外观质量进行包装。

检查客户所需要印刷的唛头是否正确，包装材料是否清洁，包装人员在包装时要对包装的产品再一次进行挑选，将开裂、霉变、颜色不均，松动的产品挑出。

（七）产品入库：产品包装完毕经检验合格后，由包装车间人员品存入指定的产品存放区，做好记录，并标明产品批次，发地区，等待发货。

**木业科技有限公司生产工艺流程说明。

生产工艺流程图1.不定型耐火材料生产工艺不定型耐火材料是由骨料和粉料、结合剂或另掺外加剂按照一定比例组合成公司生产的不定型耐火材的混合料，能直接实用或加适当的液体调配后使用。

**料按照生产方法和使用方法不同，可分为浇注料、可塑料、捣打料、喷补料、投射料、涂抹料、火泥料，各种补炉料等。

各类不定型耐火材料的生产工艺如图所示。

不同品种和规格原料G1-1不合规格原料粉尘 N 破碎 1-1G 1-2粉尘 N 筛分 1-2规G 1-3格粉尘 N 粉碎 1-3原料G1-4各种规格料粉尘 N 配料 1-4G 1-5结合剂、水粉尘 N混炼 1-5G 1-6粉尘 N 1-6灌装不定型产品(1)破碎:首先将大颗粒原料经颚式破碎机破碎成小颗粒，再经对辊破碎机或圆锥破碎机进一步破碎成更小的颗粒。

该工序产生破碎机噪声(N)和原1-1料粉尘(G)产生。

1-1(2)筛分:将加工完成的颗粒料经斗氏提升机提升至筛分机进行筛分，筛分后符合规格的原料进入各自料仓，不符合规格的原料继续进行破碎。

该工序产生筛分机噪声(N)和原料粉尘(G)产生。

1-21-2(3)粉碎:部分产品还需要经过雷蒙磨粉机磨成200~300目以下的粉料，然后再进入各自料仓。

该工序产生雷蒙机噪声(N)和原料粉尘(G)产生。

1-31-3(4)配料:将高位料仓中的粉料分别经自动配料系统按照一定的比例准确称量后，通过给料机送入混炼机中，同时，将经称量后的结合剂(主要为纸浆、糊精和水)也加入到混炼机中。

高位料仓中的粉料40%是破碎生产的粉料，60%为外购的规格料。

该阶段振动给料机会产生一定噪声(N)，同时在给料过程1-4 中也会产生粉尘(G)。

1-4(5)混炼:在强制混炼机中，将不同组分和粒度的物料同适量的结合剂经混合和挤压作用达到分布均匀和充分润湿，然后以泥料的形式进入到泥料罐中。

在混炼过程中会产生一定的噪声(N)和粉尘(G)。

1-51-5(6)灌装:将混炼好的泥料通过自动灌装机灌装到包装袋中，进行封装。

机加工制造工艺流程图
一、制造工艺流程表
二、注：在工艺流程图中带☆标记是主要控制项目和控制点及关键和特殊工序
三、有关制造工艺流程图的详细说明
○使用了通过STM F136机械性能和物理性能验证的不锈钢（17-4 PH）。

○将原材料切割成所需的大小及形状。

○利用切割机分料初步加工之后，再利用加工中心（机床）或者车床进行精密加工；加工尺寸要达到容许误差范围。

接着利用攻螺丝机加工螺孔，然后再用研磨机实施研磨加工。

该工艺属主要控制项目和控制点。

○加工后的材料做为产品以成形，但为了提高表面粗度，进行抛光。

○抛光后进行表面研磨，使表面变得柔和。

○实施抛光处理。

○表面研磨后通过后处理，激光打标完成加工及进行最终检查。

○完成最终检查之后，再用超声波洗涤，成品检查然后结束包装，贴标签入库。

该工艺属关键和特殊工序。

※从原料入库到成品出库，根据产品标准书，ISO9001及YY/T0287标准要求的规定，全程记录及管理。
