陕西二建网上教育西安咸阳国际机场T航站楼机电安装总承包施工管理案例分析视频课程

2.简述机电工程项目施工技术资料与竣工档案的特征。

3.机电工程施工技术资料主要包括哪些内容?4.工艺管道压力试验前应具备的条件有哪些?参考解析：1.人力资源动态管理应遵循的基本原则有:(1)动态管理以进度计划和合同为依据，满足工程需要;(2)动态管理应允许人力资源在企业内作充分的合理流动;(3)动态管理应以动态平衡和日常调度为手段;(4)动态管理应以达到人力资源优化组合,分调动积极性为目的。

2.机电工程项目施工技术资料与竣工档案的特征是:真实性、完整性、有效性、复杂性。

3.施工技术资料内容。

包括施工组织设计、施工方案及专项施工方案、技术交底记录、图纸会审记录、设计交底记录、设计变更文件、工程洽商记录、技术联系(通知单)等。

4.工艺管道压力试验前应具备的条件:(1)试验范围内的管道安装工程除防腐、绝热外，已按设计图纸全部完成，安装质量符合有关规定;(2)焊缝及其他待检部位尚未防腐和绝热;(3)管道上的膨胀节已设置了临时约束装置;(4)试验用压力表已经校验，并在有效期内，其精度不得低于1.6级,表的满刻度值应为被测最大压力的1.5-2倍,力表不得少于两块;(5)符合压力试验要求的液体或气体已备齐;(6)管道已按试验的要求进行了加固;(7)待试管道与无关系统已用盲板或其他隔离措施隔离;(8)待试管道上的安全阀、爆破片及仪表元件等已拆下或已隔离;(9)试验方案E经过批准，犯进行了技术安全交底;(10)在压力试验前，相关资料已经建设单位和有关部门复查。

[背景资料]某机电安装工程项目，业主通过公开招标方式选择了某机电安装公司，双方签订了机电安装工程施工总承包合同，施工总承包企业又选择了一家劳务分包公司,将某分部工程的劳务作业分包给该劳务分包公司。

在施工过程中发生如下事件。

事件一:由于业主供应的工程材料延误，使劳务分包企业停工待料，劳务分包公司直接向业主提出延长工期的要求。

事件二:施工过程中，业主要求增加工程量，经项目经理同意后，双方签订变更合同。

2017年二级建造师《机电工程》案例分析：工业安装工程项目施工质量验收学尔森二级建造师考试频道特地整理二级建造师考试《机电工程》案例分析，本文为：2017年二级建造师《机电工程》案例分析：工业安装工程项目施工质量验收，希望能助各位二级建造师考生一臂之力!案例一：背景：某电力建设工程公司承接西北电厂的制氢系统机电安装工程，工程范围包括三部分内容：1、设备安装：电解槽、支撑架、氢气分离器及洗涤器、氧气分离器及洗涤器、氢气压力调整器、氧气压力调整器、冷却器、平衡箱、碱液贮存罐、碱液过滤器、水封、挡火器、贮氢气罐3、管道安装：氢气和氧气管道安装、阀门及其他附件安装。

3、系统试运：严密性试验、系统冲洗、系统模拟试验。

工程安装、调试完成后，按验收规范要求进行质量评定，办理验收和交接手续。

(学尔森二级建造师频道整理工业安装工程项目施工质量验收)问题：1、该安装工程的质量验收评定，如何划分单位工程、分部工程、分项工程? 答：工程质量验收评定项目的划分如下：(1)制氢系统可是一个单位工程。

(2)在制氢系统的单位工程中，设备安装、管道安装、系统试运为三个分部。

(3)在安装设备分部工程中，电解槽、支撑架、氢气分离器及洗涤器、氧气分离器及洗涤器、氢气压力调整器、氧气压力调整器、冷却器、平衡箱、碱液贮存罐、碱液过滤器、水封、挡火器、贮氢气罐中11台设备为11个分项工程。

在管道安装分部工程中，有两个不同的施工工艺应为2个分项工程。

系统试运分部工程中有点击【二级建造师学习资料】或打开/category/jzs2?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①精选考点完整版三项试验内容应为3个分项工程。

因此，在制氢系统单位工程中菜有16个分项工程。

2、在本案例中，若将制系统机电安装工程中氢气和氧气管道安装工程划分两个分部工程是否正确，说明理由?答：划分为两个分部工程不正确。

分部工程划分的原则是按专业进行划分的，氢气和氧气管道为两种不同工作介质的管道，同属于一个专业;按工业管道的工作介质分，应为两个分项工程。

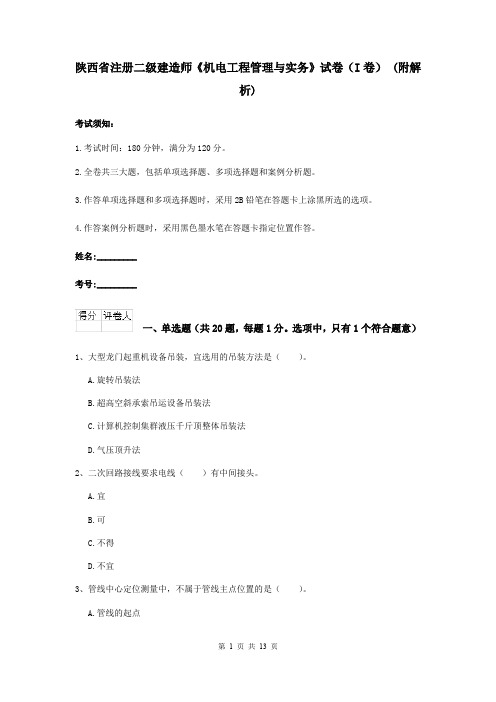

陕西省注册二级建造师《机电工程管理与实务》试卷（I卷） (附解析)考试须知：1.考试时间：180分钟，满分为120分。

2.全卷共三大题，包括单项选择题、多项选择题和案例分析题。

3.作答单项选择题和多项选择题时，采用2B铅笔在答题卡上涂黑所选的选项。

4.作答案例分析题时，采用黑色墨水笔在答题卡指定位置作答。

姓名:_________考号:_________一、单选题（共20题，每题1分。

选项中，只有1个符合题意）1、大型龙门起重机设备吊装，宜选用的吊装方法是（）。

A.旋转吊装法B.超高空斜承索吊运设备吊装法C.计算机控制集群液压千斤顶整体吊装法D.气压顶升法2、二次回路接线要求电线（）有中间接头。

A.宜B.可C.不得D.不宜3、管线中心定位测量中，不属于管线主点位置的是（）。

A.管线的起点B.管线的转折点C.管线的中点D.管线的终点4、关于千斤顶使用要求的说法，错误的是（）。

A．垂直使用时，作用力应通过承压中心B．水平使用时，应有可靠支撑C．随着共建的升降，不得调整保险垫块的高度D．顶部应有足够的工作面积5、仪表柜台安装的垂直度允许偏差为（）。

A.0．5／1000B.1／1000C.1．5／1000D.2／10006、某设备重量85t,施工现场拟采用两台自行式起重机抬吊方案进行就位，其中索吊具重量3t,自制专用抬梁重量5t，风力影响可略。

制定吊装方案时，最小计算载荷为（）。

A，106.48tB,108.90tC,112.53tD,122.76t7、安装控制网水平距离的测设常用测量仪器是（）。

A.光学经纬仪B.全站仪C.光学水准仪D.水平仪8、真空断路器验收检查中,关于灭弧室真空度的测量方法,目前国内采用工频耐压的间接法,即断口间加( )工频电压耐压lmin;有的灭弧室制造厂则用磁控真空计来测定。

A.33KvB.l9KvC.28KvD.42kV9、将4个1KΩ(21oC)镍电阻两两串联再并联后，检测一个大房间的平均温度(21oC)，传递到变送器的电阻值是（）。

2018环球网校二级建造师《机电工程管理与实务》考点精讲班2H320090 机电工程施工安全管理本节分值分布（分） 题型 20132014 2015 20162017 单选 多选 案例55本节知识框架施工现场职业健康安全管理要求 施工现场危险源辨识 施工安全技术措施施工安全应急预案2H320091 施工现场职业健康安全管理要求 一、职业健康和安全管理实施要点 （一）安全生产组织1.成立由项目经理担任组长的安全生产领导小组，配置安全生产监督管理的部门，并配齐专职安全员。

2.专职安全员配置数量：总包项目工程合同价5000万元以下的工程，配置专职安全员不少于1人；5000万～1亿元的工程不少于2人；1亿元及以上的工程不少于3人，且按专业配备专职安全生产管理人员。

3.分包单位的施工人员50人以下的设置1名专职安全员；50～200人设置2名专职安全员；200人以上的，应根据所承担的分部、分项工程增配，且不少于本单位项目总人数的5‰。

（教材5%是印刷错误）4.所有施工作业班组（含专业分包单位、劳务分包单位）应设置兼职安全巡查员，负责对本班组的作业场所的安全监督检查。

【提示】数字记忆：分包包单位安全员；50人--1名；50～200--2名；200人以上--5‰ （二）施工安全管理职责的划分（1）项目经理对本工程项目的安全生产负全面领导责任，是本项目施工安全第一责任人。

机电工程施工安全事故应急预案 预防重大危险源事故的实施要求 伤亡事故发生时的应急措施（2）项目总工程师对本工程项目的安全生产负技术责任。

（3）施工员对所管辖劳务队（或班组）的安全生产负直接领导责任。

【提示】重点掌握各级人员应负的安全职责。

（三）安全技术交底制度1.安全技术交底制（1）工程开工前，工程技术人员要将工程概况、施工方法、安全技术措施等向全体职工详细交底。

（2）安全技术交底可以分为施工工种安全技术交底；分项、分部工程施工安全技术交底；采用新技术、新设备、新材料施工的安全技术交底。

机电设备安装工程施工技术管理分析发布时间：2021-11-04T09:19:51.981Z 来源：《建筑实践》2021年17期作者：李晓超[导读] 现如今人们的生活水平越来越好，人们的生活也发生了很大的变化。

李晓超西安市公租房建设管理有限责任公司陕西省西安市 710077摘要：现如今人们的生活水平越来越好，人们的生活也发生了很大的变化。

和过去不同的是现在的人们更加重视安全的问题，尤其是建筑的安全，所以当下的机电设备的安装也要更注意一些细节来保障设备安装运行更安全，从而使建筑更安全。

所以说新时期的机电设备安装施工要从多方面入手全面发挥作用。

其中对施工的管理，机电设备施工的技术，机电设备具体施工的操作人员，以及机电设备施工的人员培训工作等方面是具体实施的抓手。

只有这样，才能在激烈的市场竞争中占有地位。

并在此基础上进一步开展施工管理。

关键词：机电设备；安装工程；施工技术引言机电设备安装工程质量要保持在较高水平，才可以有效地推动我国社会经济得到了更好地发展。

为了提高企业的机电设备安装工程质量，员工需要切实做好对于机电设备的日常施工以及技术监督管理，包括对于机电设备安装工程施工的管理与技术监督，还要切实做好对于机电设备安装工程施工的排水及其施工的质量监督。

一、机电设备安装工程的特点机电安装工程是工程建设的重要组成部分，机电安装工程在发展中具有以下特点。

（一）覆盖面广电气的安装本身也有广义和狭义的区别。

这是因为在机电设备安装工程建设中，除了机器以外、预防轻工等一般工程外，还会有商场、电影院、体育馆等公共建筑工程。

如果进一步研究，会发现广泛的机电设备安装范围还包括交通、水电、冶金、石油、航空、市政建设等。

（二）涉及专业范围广，基础知识不同一般来说，机电设备安装工程专业将学习给排水设计、光配电、暖通空调、空调自动化、机械焊接等专业。

虽然专业数量不是很大，但实施过程中会涉及不同的生产工艺问题，因此，在学术和专业领域的内容会更多，可能涉及不同的专业知识和技术。

2019西安咸阳国际机场T3航站楼机电安装总承包施工管理案例分析（视频课程） 7分1、下列哪些内容属于项目级安全教育内容：（）A .安全生产法律法规B .企业安全规章制度C .主要危险因素及安全事项D .岗位安全操作规程2、下面哪一项策划内容属于管理策划的范围：（）A .项目实施各项管理目标的合理制定及分解。

B .本项目可能存在的风险分析及相应的应对措施。

C .项目管理组织机构搭建。

D .工程施工各个阶段项目管理的工作内容、方法及工作流程。

3、下列说法哪一项是正确的：（）A .所有技术交底，均必须保持交底记录，交底记录必须明确交底分部工程、部位、交底主要内容及交底时间，并有接受交底人签字。

B .所有技术交底，均必须保持交底记录，交底记录必须明确交底分项工程、部位、交底主要内容及交底时间，并有交底人和接受交底人签字。

C .所有技术交底，均必须保持交底记录，交底记录必须明确交底分项工程、部位、交底主要内容及交底时间，并有接受交底人签字。

D .所有技术交底，均必须保持交底记录，交底记录必须明确交底分部工程、部位、交底主要内容及交底时间，并有交底人和接受交底人签字。

4、（）是一切项目管理活动取得成功的一个重要因素A .制度B .执行力C .组织D .效益5、下列哪一项不属于单位工程施工进度计划的内容：（）A .进度计划图B .风险分析及控制措施C .劳动力及机械配置计划D .质量控制措施判断题：(共5题，每题1分)6.质量管理的PDCA循环包括计划、实施、检查、处置对错7.属于进度计划编制依据的有工程实体实物量、建设单位总施工进度计划、施工人员的技术素质及劳动效率、安全投入计划对错8.关于安全检查的内容有查思想、查管理、查隐患、查整改对错9.质量“三检制”中的“三检”指的班组自检、项目部技术人员复检、专职检查员专检对错10.项目安全技术措施计划应包含确定施工工艺的技术方案、一般工程安全技术措施、特殊工程安全技术措施、季节性安全技术措施对错。

BIM在西安咸阳国际机场航站楼桥梁改造项目的应用分析【摘要】西安咸阳国际机场西航站区道路交通改造项目应用BIM技术进行全过程管理控制，通过建立BIM模型，可视化图纸会审，三维技术交底，钢箱梁数字化扫描预拼装、重点方案模拟等模块，进行施工全过程虚拟推演，全面解决施工中的重点难点问题，降低施工安全风险，缩短工期，节约资源，提高精细化施工管理水平，探索了航站楼旅客核心区高精度施工方法，为西安咸阳国际机场三期扩建工程航站楼前综合立体交通枢纽建设储备技术知识和总结经验。

【关键词】航站楼、桥梁、BIM1 引言近年来，建筑信息模型（Building Information Modeling, 简称BIM）以三维数字为基础，集成了建筑工程项目各项相关工程数据模型，是对工程实体与功能特性的数字化表达。

BIM已经在房建领域有了较多的应用和发展，而BIM在桥梁工程方面，特别是在航站楼落客平台桥梁工程施工方面应用较少。

本文依托西安咸阳国际机场西航站区道路交通改造项目，在交通导改、管线碰撞、钢箱梁制作及吊装方面应用BIM技术，模拟交通导改、钢箱梁吊装全过程，提出合理化建议，优化施工方案、调整施工计划、节约资源配置和推进进度管理，提高施工安全，达到质量和工期目标。

2 工程概况西安咸阳国际机场西航站区道路交通改造项目是陕西省重点建设项目，是西安咸阳国际机场三期扩建工程的前置工程，同时也是打造西安国际航空枢纽的重要保障项目。

本次西航站区道路交通改造工程建设范围包括T1、T2、T3航站楼所围合的区域，建设内容包括新建桥梁798米，拼宽桥梁800米，新建及改建9条地面道路共3.8公里，新建1座360米下穿通道，拆除T2、T3原有上引桥2座共350米，建设范围见图1所示。

新建桥梁结构采用普通混凝土连续梁、预应力混凝土连续梁和钢箱梁三种形式。

本项目处于西航站区最核心区域，在施工中存在交通影响大、施工环境复杂、结构形式多样等诸多问题。

该项目的建成，将极大解决西安咸阳国际机场陆侧交通系统的通行效率，改善旅客出行体验，提升西安咸阳国际机场“窗口形象”。

三、案例分析题（共4题，每题20分，总计80分）。

1.背景资料（锅炉、质量）某机电安装公司在开发区承接了一电子厂设备安装工程。

包括：机械、电气、锅炉和电梯等安装项目。

合同约定：工程设备由安装公司负责采购并按照规定选择分包商共同完成施工安装任务。

安装公司决定把锅炉和电梯设备分别分包给两个不同专业化公司完成，其余由安装公司自行完成。

锅炉到货后，分包商组织了验收。

在锅炉安装中，由于分包商的安装质量问题造成了对整个工期的影响，监理工程师要求机电工程安装承包公司对此承担责任，安装承包公司项目经理认为：该项目已经分包出去，对此不应承担责任。

【问题】1.机电安装公司应对承担哪些项目的分包商进行许可证资格审查?为什么?2.在锅炉和电梯安装中哪些属于特种作业人员?应具备什么条件才可以上岗作业?3.锅炉安装分包商对锅炉到货后应验收检查的内容有哪些?4.针对锅炉分包商出现的进度拖延问题，机电安装承包公司是否承担责任?为什么?【解析】1.机电安装公司应对锅炉和电梯安装项目的分包商进行许可证资格审查。

因为锅炉和电梯项目是特种设备制造安装项目，依据《特种设备安全监察条例》应办理特种设备安装许可证。

2.在锅炉和电梯安装中属于特种作业人员的是：焊工、电工、探伤工、起重工、架子工。

这些工种需要经过专业培训并取得合格证后持证上岗，其证书应在规定的有效期内。

3.锅炉到货后，应检查锅炉生产的许可证明、随机文件、质量文件，且必须符合国家规定；设备零部件齐全无损坏，必须附有与安全有关的技术资料。

4.机电安装承包公司应承担责任。

机电安装承包公司应对分包项目在全过程实施管理并就分包商出现的质量、安全问题承担连带责任。

2.背景资料（焊工、计量、安全、吊装）A机电安装工程公司承包了一乳品厂的机电安装工程，该工程主要设备及工艺管道由业主提供，对于部分工艺管线的材质，A公司没有接触过，针对该问题A公司在焊前进行了焊接工艺评定。

其中的喷粉塔高40m，最上部的塔节重20t，需要整体吊装和相关人员协助工作。

机电工程(二建)-案例分析题1、某总承包单位将一医院的通风空调工程分包给某安装单位，工程内容有风系统、水系统和冷热（媒）设备。

设备有7台风冷式热泵机组，9台水泵，123台吸顶式新风空调机组，1237台风机盘管，42台排风机，均由业主采购。

通风空调工程的电气系统由总承包单位施工。

通风空调设备安装完工后，在总承包单位的配合下，安装单位对通风空调的风系统、水系统和冷热（媒）系统进行了系统调试。

调试人员在风机盘管，新风机和排风机单机试车合格后，用热球风速仪对各风口进行测定与调整及其他内容的调试，在全部数据达到设计要求后，通风空调工程在夏季做了带冷源的试运转，并通过竣工验收。

医院营业后，在建设单位负责下，通风空调工程进行了带负荷综合效能试验与调整。

到了冬季安装单位及时进行回访，对通风空调工程季节性测试调整。

发现个别病房风口的新风量只有50m³/h．p（设计要求是75m³/h．p），经复查，是调试人员的计算错误，后重新调整测试，达到设计要求。

另有个别病房的风机盘管噪声达到45dB（设计要求是35dB），经检查，是风机盘管轴心偏移，通过设备生产厂家调换设备，噪声达到要求。

风管系统试验后还有哪几项调试内容？需哪些单位配合？2、某总承包单位将一医院的通风空调工程分包给某安装单位，工程内容有风系统、水系统和冷热（媒）设备。

设备有7台风冷式热泵机组，9台水泵，123台吸顶式新风空调机组，1237台风机盘管，42台排风机，均由业主采购。

通风空调工程的电气系统由总承包单位施工。

通风空调设备安装完工后，在总承包单位的配合下，安装单位对通风空调的风系统、水系统和冷热（媒）系统进行了系统调试。

调试人员在风机盘管，新风机和排风机单机试车合格后，用热球风速仪对各风口进行测定与调整及其他内容的调试，在全部数据达到设计要求后，通风空调工程在夏季做了带冷源的试运转，并通过竣工验收。

医院营业后，在建设单位负责下，通风空调工程进行了带负荷综合效能试验与调整。

2018年二级建造师《机电工程》案例分析：建筑安装工程项目施工质量验收学尔森二级建造师考试频道特地整理二级建造师考试《机电工程》案例分析，本文为：2018年二级建造师《机电工程》案例分析：建筑安装工程项目施工质量验收，希望能助各位二级建造师考生一臂之力!案例一：背景：某商务楼有地上42层，地下3层(后面略)，经过公开招标，商务楼内的建筑给排水工程、建筑电气工程、通风与空调工程由A施工单位承包安装。

建筑智能化工程(括号内略)由B施工单位承包安装，电梯工程由C施工单位承包安装。

有线电视系统由市有线台施工单位安装。

电话通信系统由电话局施工单位安装。

供电部门施工单位安装商务楼内配电工程，但不安装发电机。

商务楼内8台曳引式电梯和20台自动扶梯，柴油发电机组一台和不间断电源设备，冷水机组、热泵机组、水泵、冷却塔等大型设备，均由建设单位订购。

因建设单位资金问题，商务楼智能化系统以后再集成，卫星电视天线不安装。

问题：1、A施工单位承建的项目中有哪些子分部工程?答：本案例的商务楼机电工程属建筑机电工程项目，A施工单位承建的子分部工程有：室内给水系统、室内排水系统、卫生器具安装、供热锅炉及辅助设备安装。

供电干线，动力工程，电气照明，备用电源和不间断电源安装，防雷及接地工程。

空调系统，送排风系统，防排烟系统，制冷设备系统，空调水系统。

2、B公司在商务楼智能化工程中承担了哪些智能化系统和子系统项目的安装? 答：本案例的B公司在商务楼智能化工程中承担了火灾报警及消防联动系统，点击【二级建造师学习资料】或打开/category/jzs2?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①精选考点完整版安全防范系统(电视监控子系统、防盗报警子系统、巡更子系统、门禁子系统、停车管理子系统)，综合布线系统(计算机网络系统)，建设设备监控系统(空调与通风设备监控系统、变配电设备监控系统、照明设备监控系统、给排水设备监控系统、热源和热交换设备监控系统、冷冻和冷却设备监控系统、电梯和自动扶梯设备监控系统)等系统和子系统项目的安装。
