几何图形画法第一篇:几何图形的基本画法几何图形是我们日常生活和学习中不可避免的一部分。
在数学、物理、化学等学科中,我们经常需要画出各种几何图形,并利用它们来进行分析和计算。
因此,学会几何图形的基本画法是非常重要的。
一、画线画直线是几何图形中最基本的操作。
我们可以用尺子或直尺来完成这个操作。
在纸上,画出我们要绘制的直线的起点和终点,然后用尺子或直尺将二者连起来,就可以得到我们想要的直线了。
二、画角画角也是几何图形中非常常见的操作。
我们可以利用圆规或其他角度绘制工具,将两条直线画到相交处,然后利用角度绘制工具来将两条直线之间的夹角标出。
三、画图形当我们要绘制一个几何图形时,需要先将其中的各个元素画出来,例如直线、角、线段等等,然后再将它们组合起来。
例如,要画一个三角形,我们需要将其三边分别画出来,然后将这些线段相连,在三个顶点处标出它的角度和边长,就可以得到一个完整的三角形了。
四、细节处理在绘制几何图形的过程中,我们需要注意一些细节问题。
例如,边缘应该画得干净整齐,线条之间不能有断层,标记应该清晰易懂等等。
只有注意到这些小细节,才能让我们的几何图形更加精确有效。
总之,掌握几何图形的基本画法是非常重要的。
只有通过不断的练习和实践,我们才能达到熟练掌握的程度,从而更好地应用于实际生活和学习中。
第二篇:几何图形的三视图在机械工程等专业中,几何图形通常是由三维模型转化而得。
但是,在实际制造和装配成品时,我们需要对这些几何图形进行详细的标注和解释。
这时,我们通常采用的是三视图法。
一、三视图的概念三视图是指通过正面、左、右和顶面、底面,来刻画一个物体的尺寸大小、形状和结构等特征的设计方法。
在制作三视图时,我们需要将物体从不同的角度观看,然后再分别将其正视图、左视图、右视图、顶视图和底视图标注出来,以便在制造和装配时进行参考。
二、三视图的画法制作三视图的具体步骤是先根据实物的形状和大小,绘制其三个主视图,即正视图、左视图和顶视图。

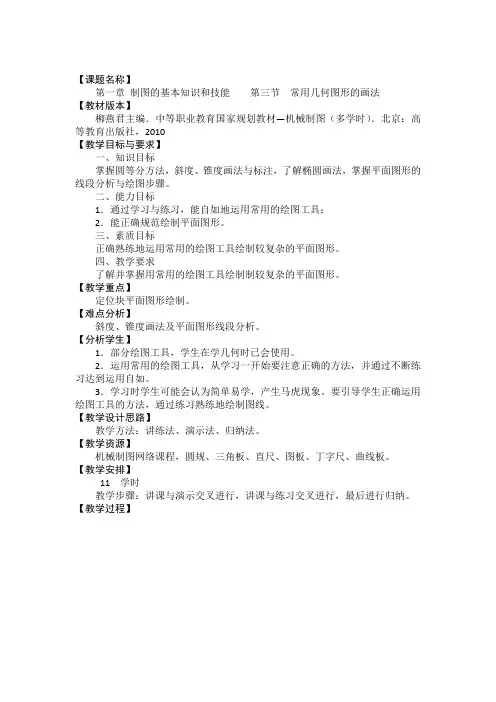

【课题名称】
第一章制图的基本知识和技能第三节常用几何图形的画法
【教材版本】
柳燕君主编.中等职业教育国家规划教材—机械制图(多学时).北京:高等教育出版社,2010
【教学目标与要求】
一、知识目标
掌握圆等分方法,斜度、锥度画法与标注,了解椭圆画法,掌握平面图形的线段分析与绘图步骤。
二、能力目标
1.通过学习与练习,能自如地运用常用的绘图工具;
2.能正确规范绘制平面图形。
三、素质目标
正确熟练地运用常用的绘图工具绘制较复杂的平面图形。
四、教学要求
了解并掌握用常用的绘图工具绘制制较复杂的平面图形。
【教学重点】
定位块平面图形绘制。
【难点分析】
斜度、锥度画法及平面图形线段分析。
【分析学生】
1.部分绘图工具,学生在学几何时已会使用。
2.运用常用的绘图工具,从学习一开始要注意正确的方法,并通过不断练习达到运用自如。
3.学习时学生可能会认为简单易学,产生马虎现象。
要引导学生正确运用绘图工具的方法,通过练习熟练地绘制图线。
【教学设计思路】
教学方法:讲练法、演示法、归纳法。
【教学资源】

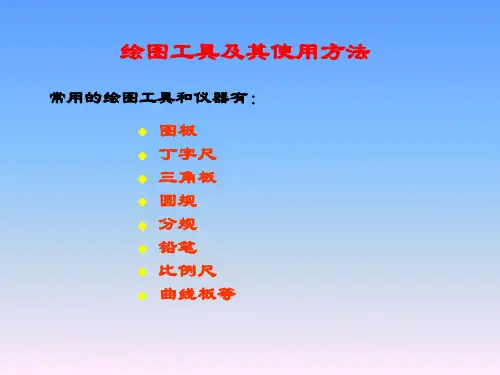

机械制图网络课程,圆规、三角板、直尺、图板、丁字尺、曲线板。
【教学安排】
11 学时
教学步骤:讲课与演示交叉进行,讲课与练习交叉进行,最后进行归纳。
【教学过程】。
第三章平面图形绘制与尺寸标注第一节常见几何图形的绘制第二节平面图形的绘制第三节平面图形的尺寸标注第一节常见几何图形的绘制平面图形是由各种线段(直线、圆弧)以相交或相切形式组成的封闭几何图形。
它是绘制各种工程图样的基础。
一、常用的绘图及编辑命令常用的绘图及编辑命令是CAD制图中生成图样的基本操作命令。
其命令输入方式及其操作说明如表3-1所示(表中的图标参见下图所示的“绘图”工具栏(a)和“修改”工具栏(b))。
(a)(b)常用的绘图及编辑命令表3-1常用的绘图及编辑命令命令输入说明图例图标菜单:单击下拉菜单:“绘图”→“直线”键盘输入:LINE 画直线段命令。
用于绘制直线段、折线或线框命令提示:指定第一点:输入起点指定下一点或[放弃(U)]:输入下一点……:(连续输入各点)指定下一点或[闭合(C)/放弃(U)]:C或空响应(画封闭线框或结束命令)图标菜单:单击下拉菜单:“绘图”→“圆”键盘输入:CIRCLE 画圆命令。
可采用圆心与半径、圆心与直径、三点、两点、连接圆半径等方式画圆命令提示:⒈圆心、半径方式画圆画圆命令指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]:指定圆心指定圆的半径或[直径(D)]<7.1>:7(输入半径值或键入D后再输入直径值,并结束命令);⒉三点方式画圆指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]:3P指定圆上的第一个点:指定点指定圆上的第二个点:指定点指定圆上的第三个点:指定点,并结束命令;⒊连接圆半径方式画圆指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]:T指定对象与圆的第一个切点:选择第一个相切对象(拾取点的输入自动调用延迟切点捕捉,即光标靶移至切点附近时,切点捕捉标记右下方出现“…”)指定对象与圆的第二个切点:选择第二个相切对象指定圆的半径<40.0>: 6画圆弧命令图标菜单: 单击 下拉菜单: “绘图”→“圆弧” 键盘输入:ARC 画圆弧命令。

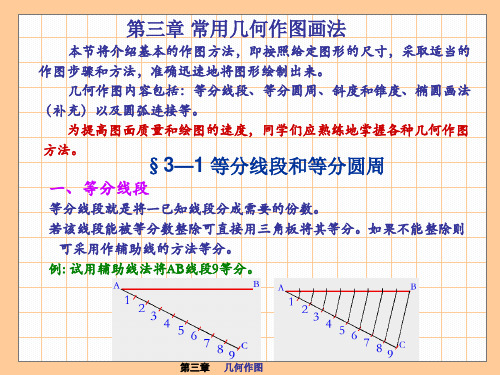

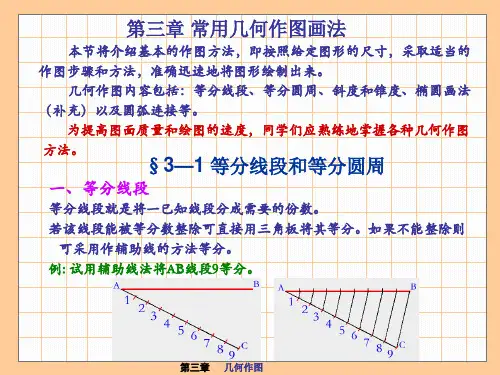

常见几何图形的作图方法正多边形的画法斜度和锥度椭圆的画法圆弧连接正多边形的画法1.正六边形画法利用外接圆半径作图正多边形的画法1.正六边形画法已知外接圆直径,利用圆规、三角板作图。
正多边形的画法1.正六边形画法已知外接圆直径,利用丁字尺、三角板作图。
正多边形的画法1.正六边形画法已知外接圆直径,利用丁字尺、三角板作图。
正多边形的画法1.正六边形画法已知对边距离作图正多边形的画法1.正六边形画法已知对边距离作图正多边形的画法2.正五边形画法已知外接圆直径作图正多边形的画法2.正五边形画法已知外接圆直径作图正多边形的画法3.正n边形画法已知外接圆直径作图正七边形为例正多边形的画法3.正n边形画法已知外接圆直径作图正七边形为例斜度和锥度1.斜度斜度的画法举例画出作图基准线 作斜度1:5辅助线BA 求出AB 两点线 BA作辅助线的平行线 加深、标注尺寸斜度和锥度1.斜度斜度的画法举例画出作图基准线作斜度1:5辅助线求出AB两点线作辅助线的平行线加深、标注尺寸斜度和锥度2.锥度锥度的画法举例画出作图基准线 作锥度1:5辅助线 BA求出AB 两点线 作辅助线的平行线 加深、标注尺寸BA斜度和锥度2.锥度锥度的画法举例画出作图基准线 作锥度1:5辅助线 求出AB 两点线 作辅助线的平行线 加深、标注尺寸BA1:5椭圆的画法已知椭圆长轴AB、短轴CD。
四心圆弧法椭圆的画法已知椭圆长轴AB、短轴CD 。
四心圆弧法圆弧连接绘制机器零件轮廓时,常遇到一条线段(直线或曲线)光滑地过渡到另一条线段的情况。
如图中的R8把圆弧和直线光滑连接起来,R10把两段直线光滑的连接起来。
这种用圆弧光滑地连接相邻两线段的方法称为圆弧连接。
圆弧连接1.圆弧连接的基本作图原理圆弧与直线相切圆弧与圆弧外切圆弧与圆弧内切圆弧连接2.圆弧连接的基本作图方法圆弧连接两直线圆弧连接2.圆弧连接的基本作图方法圆弧连接两直线圆弧连接2.圆弧连接的基本作图方法圆弧与两圆弧外切圆弧连接2.圆弧连接的基本作图方法圆弧与两圆弧外切圆弧连接2.圆弧连接的基本作图方法圆弧与两圆弧内切圆弧连接2.圆弧连接的基本作图方法圆弧与两圆弧内切圆弧连接2.圆弧连接的基本作图方法圆弧连接一直线一圆弧圆弧连接2.圆弧连接的基本作图方法圆弧连接一直线一圆弧小结正多边形的画法斜度和锥度椭圆的画法圆弧连接。
