组合逻辑电路中的竞争冒险

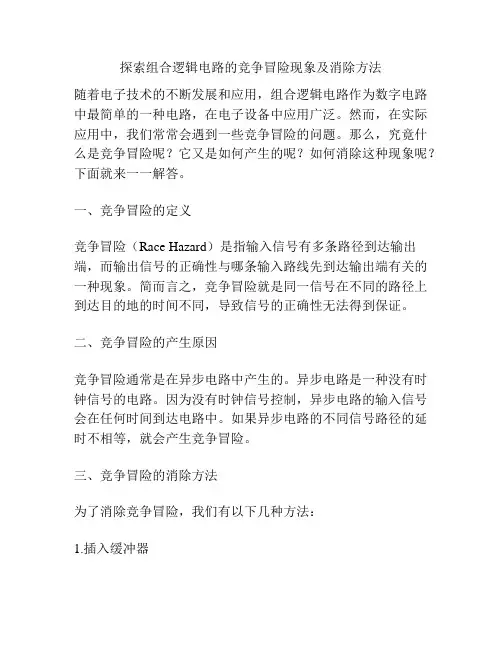

探索组合逻辑电路的竞争冒险现象及消除方法随着电子技术的不断发展和应用，组合逻辑电路作为数字电路中最简单的一种电路，在电子设备中应用广泛。

然而，在实际应用中，我们常常会遇到一些竞争冒险的问题。

那么，究竟什么是竞争冒险呢？它又是如何产生的呢？如何消除这种现象呢？下面就来一一解答。

一、竞争冒险的定义竞争冒险（Race Hazard）是指输入信号有多条路径到达输出端，而输出信号的正确性与哪条输入路线先到达输出端有关的一种现象。

简而言之，竞争冒险就是同一信号在不同的路径上到达目的地的时间不同，导致信号的正确性无法得到保证。

二、竞争冒险的产生原因竞争冒险通常是在异步电路中产生的。

异步电路是一种没有时钟信号的电路。

因为没有时钟信号控制，异步电路的输入信号会在任何时间到达电路中。

如果异步电路的不同信号路径的延时不相等，就会产生竞争冒险。

三、竞争冒险的消除方法为了消除竞争冒险，我们有以下几种方法：1.插入缓冲器插入缓冲器是一种最基本的解决竞争冒险问题的方法。

在信号到达目的地之前，可以在较长的信号路径中插入缓冲器，使延时较短的信号路径延迟与较长的信号路径相同的时间，达到信号的同步。

2.加强约束条件加强约束条件也可以消除竞争冒险的问题。

在设计电路的时候，我们可以设置更为严格的约束条件，使得各个信号路径的延迟时间尽量相近，从而避免产生竞争冒险。

3.优化电路结构优化电路结构也可以解决竞争冒险的问题。

我们可以在电路设计过程中尽量避免存在长短不一的信号路径，或者在架构设计时就考虑到延迟问题，在电路结构设计时保持信号路径相对简单结构，减少信号传输延迟时间。

总之，竞争冒险是组合逻辑电路中不可避免的现象，我们应该在电路设计与实现中充分考虑其存在，采取相应的措施来消除竞争冒险带来的风险和影响。

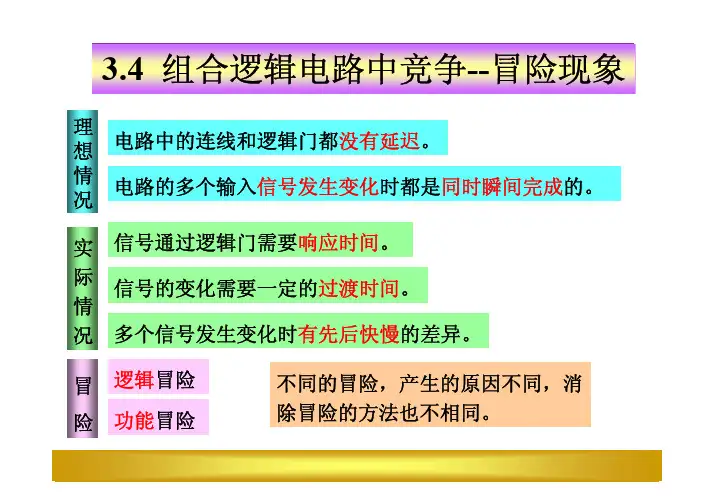

3.4组合逻辑电路中竞争--冒险现象理想情况电路中的连线和逻辑门都没有延迟。

电路的多个输入信号发生变化时都是同时瞬间完成的。

实际情况信号通过逻辑门需要响应时间。

信号的变化需要一定的过渡时间。

多个信号发生变化时有先后快慢的差异。

冒险逻辑冒险功能冒险不同的冒险，产生的原因不同，消除冒险的方法也不相同。

3.4.1 竞争 冒险现象及其成因两个输入信号（一个从1将出现毛刺竞争不一定都会产生尖峰脉冲不产生毛刺t pd2<t pd1+t 出现毛刺检查逻辑冒险的方法稳态时输出1，输入变化瞬间输出0的冒险，称为偏1型冒险。

稳态时输出0，输入变化瞬间输出1的冒险，称为偏0型冒险。

方法代数法卡诺图法方法比较繁琐，适用范围广，对两级（含）以上电路都适用。

注意：不能对函数进行化简。

方法简单，只适用于两级电路。

计算机模拟检查法实验检查法功能冒险输入从Ii 变到Ij时产生功能冒险的条件：2、有P个（P≥2）变量同时发生变化；1、输入变量变化前后函数值相同。

即F( I i)=F( I j)；3 、由P个变量组合所构成的2P个格，既有1又有0。

例3-14：判断下面卡诺图所示逻辑函数，当输入ABCD从0110→1100，1111→1010，0011→0100，1000→1101变化时，是否存在功能冒险。

功能冒险的消除方法选通脉冲加入的位置和极性的确定：与非门实现函数F=AB+CD正极性脉冲加在第二级功能冒险的消除方法或非门实现函数F=(A+B)(C+D)负极性脉冲加在第一级功能冒险的消除方法负极性脉冲加在一个与门上功能冒险的消除方法方法二：在对输出波形边沿要求不高的情况下，可以在输，滤除毛刺。

出端接一个几十到几百皮法的滤波电容CL在输出端加小电容可以消除毛刺。

但是输出波形的前后沿将变坏,只适用于低速电路，在对波形要求较严格时，应再加整形电路。

3.4.2 消除竞争 冒险的方法加冗余项：只能消除逻辑冒险，而不能消除功能冒险，适用范围有限。

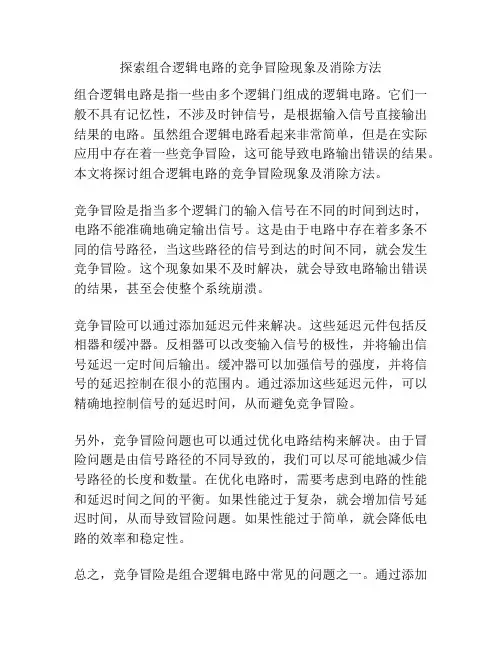

探索组合逻辑电路的竞争冒险现象及消除方法
组合逻辑电路是指一些由多个逻辑门组成的逻辑电路。

它们一般不具有记忆性，不涉及时钟信号，是根据输入信号直接输出结果的电路。

虽然组合逻辑电路看起来非常简单，但是在实际应用中存在着一些竞争冒险，这可能导致电路输出错误的结果。

本文将探讨组合逻辑电路的竞争冒险现象及消除方法。

竞争冒险是指当多个逻辑门的输入信号在不同的时间到达时，电路不能准确地确定输出信号。

这是由于电路中存在着多条不同的信号路径，当这些路径的信号到达的时间不同，就会发生竞争冒险。

这个现象如果不及时解决，就会导致电路输出错误的结果，甚至会使整个系统崩溃。

竞争冒险可以通过添加延迟元件来解决。

这些延迟元件包括反相器和缓冲器。

反相器可以改变输入信号的极性，并将输出信号延迟一定时间后输出。

缓冲器可以加强信号的强度，并将信号的延迟控制在很小的范围内。

通过添加这些延迟元件，可以精确地控制信号的延迟时间，从而避免竞争冒险。

另外，竞争冒险问题也可以通过优化电路结构来解决。

由于冒险问题是由信号路径的不同导致的，我们可以尽可能地减少信号路径的长度和数量。

在优化电路时，需要考虑到电路的性能和延迟时间之间的平衡。

如果性能过于复杂，就会增加信号延迟时间，从而导致冒险问题。

如果性能过于简单，就会降低电路的效率和稳定性。

总之，竞争冒险是组合逻辑电路中常见的问题之一。

通过添加
延迟元件和优化电路结构，可以有效地解决这个问题。

在实际应用中，我们必须注意电路的稳定性和效率，以便顺利地解决竞争冒险问题，保证电路的正确性。

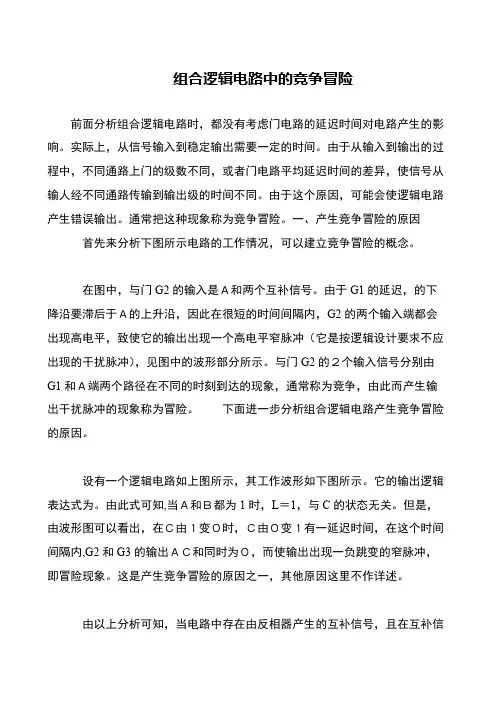

组合逻辑电路中的竞争冒险
前面分析组合逻辑电路时，都没有考虑门电路的延迟时间对电路产生的影响。

实际上，从信号输入到稳定输出需要一定的时间。

由于从输入到输出的过程中，不同通路上门的级数不同，或者门电路平均延迟时间的差异，使信号从输人经不同通路传输到输出级的时间不同。

由于这个原因，可能会使逻辑电路产生错误输出。

通常把这种现象称为竞争冒险。

一、产生竞争冒险的原因
首先来分析下图所示电路的工作情况，可以建立竞争冒险的概念。

在图中，与门G2的输入是Ａ和两个互补信号。

由于G1的延迟，的下降沿要滞后于Ａ的上升沿，因此在很短的时间间隔内，G2的两个输入端都会出现高电平，致使它的输出出现一个高电平窄脉冲（它是按逻辑设计要求不应出现的干扰脉冲），见图中的波形部分所示。

与门G2的２个输入信号分别由G1和Ａ端两个路径在不同的时刻到达的现象，通常称为竞争，由此而产生输出干扰脉冲的现象称为冒险。

下面进一步分析组合逻辑电路产生竞争冒险的原因。

设有一个逻辑电路如上图所示，其工作波形如下图所示。

它的输出逻辑表达式为。

由此式可知,当Ａ和Ｂ都为1时，L＝1，与C的状态无关。

但是，由波形图可以看出，在Ｃ由１变０时，Ｃ由０变１有一延迟时间，在这个时间间隔内,G2和G3的输出ＡＣ和同时为０，而使输出出现一负跳变的窄脉冲，即冒险现象。

这是产生竞争冒险的原因之一，其他原因这里不作详述。

由以上分析可知，当电路中存在由反相器产生的互补信号，且在互补信。

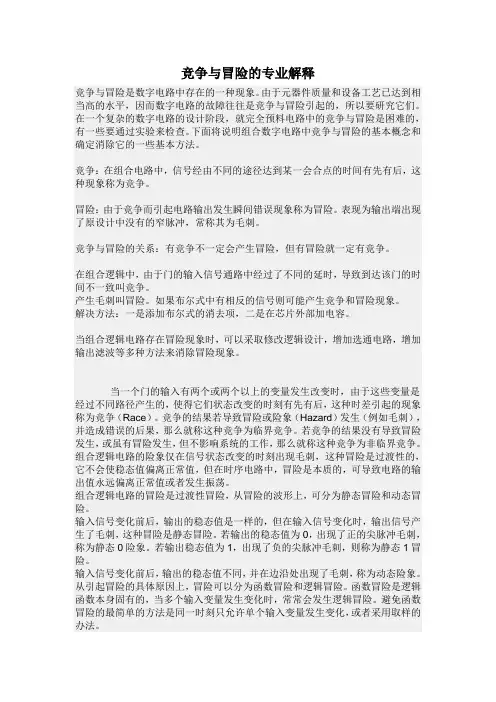

竞争与冒险的专业解释竞争与冒险是数字电路中存在的一种现象。

由于元器件质量和设备工艺已达到相当高的水平，因而数字电路的故障往往是竞争与冒险引起的，所以要研究它们。

在一个复杂的数字电路的设计阶段，就完全预料电路中的竞争与冒险是困难的，有一些要通过实验来检查。

下面将说明组合数字电路中竞争与冒险的基本概念和确定消除它的一些基本方法。

竞争：在组合电路中，信号经由不同的途径达到某一会合点的时间有先有后，这种现象称为竞争。

冒险：由于竞争而引起电路输出发生瞬间错误现象称为冒险。

表现为输出端出现了原设计中没有的窄脉冲，常称其为毛刺。

竞争与冒险的关系：有竞争不一定会产生冒险，但有冒险就一定有竞争。

在组合逻辑中，由于门的输入信号通路中经过了不同的延时，导致到达该门的时间不一致叫竞争。

产生毛刺叫冒险。

如果布尔式中有相反的信号则可能产生竞争和冒险现象。

解决方法：一是添加布尔式的消去项，二是在芯片外部加电容。

当组合逻辑电路存在冒险现象时，可以采取修改逻辑设计，增加选通电路，增加输出滤波等多种方法来消除冒险现象。

当一个门的输入有两个或两个以上的变量发生改变时，由于这些变量是经过不同路径产生的，使得它们状态改变的时刻有先有后，这种时差引起的现象称为竞争（Race）。

竞争的结果若导致冒险或险象（Hazard）发生（例如毛刺），并造成错误的后果，那么就称这种竞争为临界竞争。

若竞争的结果没有导致冒险发生，或虽有冒险发生，但不影响系统的工作，那么就称这种竞争为非临界竞争。

组合逻辑电路的险象仅在信号状态改变的时刻出现毛刺，这种冒险是过渡性的，它不会使稳态值偏离正常值，但在时序电路中，冒险是本质的，可导致电路的输出值永远偏离正常值或者发生振荡。

组合逻辑电路的冒险是过渡性冒险，从冒险的波形上，可分为静态冒险和动态冒险。

输入信号变化前后，输出的稳态值是一样的，但在输入信号变化时，输出信号产生了毛刺，这种冒险是静态冒险。

若输出的稳态值为0，出现了正的尖脉冲毛刺，称为静态0险象。

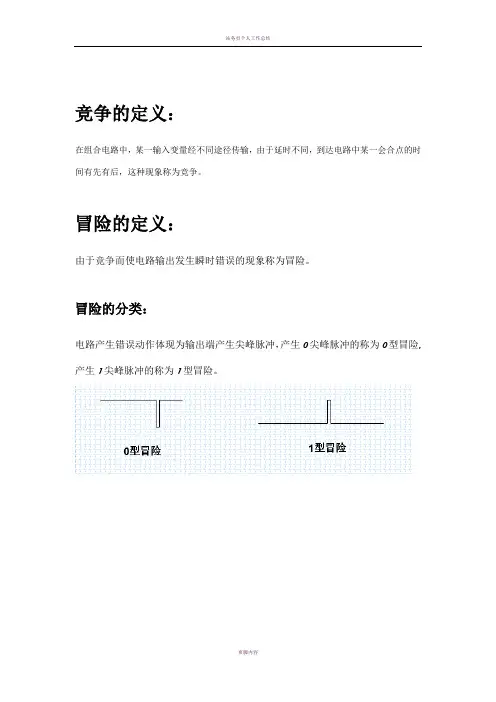

竞争的定义：在组合电路中，某一输入变量经不同途径传输，由于延时不同，到达电路中某一会合点的时间有先有后，这种现象称为竞争。

冒险的定义：由于竞争而使电路输出发生瞬时错误的现象称为冒险。

冒险的分类：电路产生错误动作体现为输出端产生尖峰脉冲，产生0尖峰脉冲的称为0型冒险,产生1尖峰脉冲的称为1型冒险。

竞争-冒险的判断：代数法：卡诺图法：将函数填入卡诺图，按照函数表达式的形式圈好卡诺圈。

这两个卡诺圈相切。

则函数在相切处两值间跳变时发生逻辑冒险。

（前提是这两个卡诺圈没有被其他卡诺圈包围）竞争-冒险现象的消除方法：消除组合逻辑电路中竞争-冒险现象的常用方法有:滤波法、脉冲选通法和修改设计法。

滤波法：滤波法是在门电路的输出端接上一个滤波电容,将尖峰脉冲的幅度削减至门电路的阈值电压以下&Z&&&A CG G 3G 1BG 4C f脉冲选通法：脉冲选通法是在电路中加入一个选通脉冲,在确定电路进入稳定状态后,才让电路输出选通,否则封锁电路输出。

&Z&&&ACG2G3G1B G4P>2tp选通AP修改设计法(增加多余项)：用卡诺图法清除断竞争与冒险：清除竞争与冒险的原则是增加逻辑函数的冗余项。

冗余项的加入并不改变原逻辑函数的逻辑值，但冗余项的加入却可以有效的消除冒险。

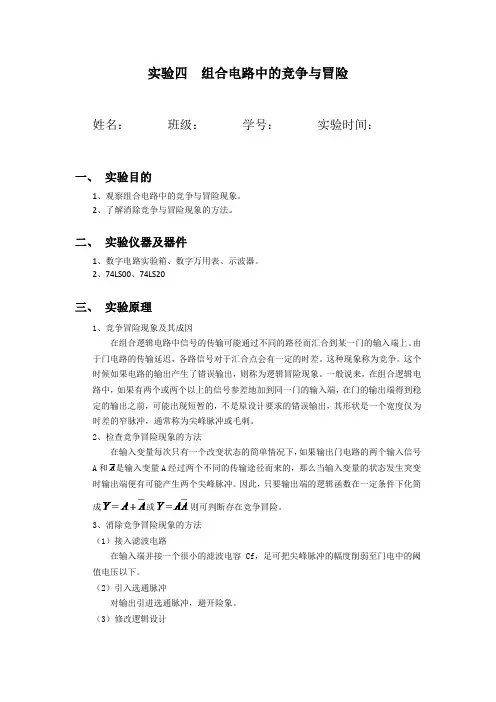

实验四组合电路中的竞争与冒险姓名：班级：学号：实验时间：一、实验目的1、观察组合电路中的竞争与冒险现象。

2、了解消除竞争与冒险现象的方法。

二、实验仪器及器件1、数字电路实验箱、数字万用表、示波器。

2、74LS00、74LS20三、实验原理1、竞争冒险现象及其成因在组合逻辑电路中信号的传输可能通过不同的路径而汇合到某一门的输入端上。

由于门电路的传输延迟，各路信号对于汇合点会有一定的时差。

这种现象称为竞争。

这个时候如果电路的输出产生了错误输出，则称为逻辑冒险现象。

一般说来，在组合逻辑电路中，如果有两个或两个以上的信号参差地加到同一门的输入端，在门的输出端得到稳定的输出之前，可能出现短暂的，不是原设计要求的错误输出，其形状是一个宽度仅为时差的窄脉冲，通常称为尖峰脉冲或毛刺。

2、检查竞争冒险现象的方法在输入变量每次只有一个改变状态的简单情况下，如果输出门电路的两个输入信号A和是输入变量A经过两个不同的传输途径而来的，那么当输入变量的状态发生突变时输出端便有可能产生两个尖峰脉冲。

因此，只要输出端的逻辑函数在一定条件下化简成或则可判断存在竞争冒险。

3、消除竞争冒险现象的方法（1）接入滤波电路在输入端并接一个很小的滤波电容Cf，足可把尖峰脉冲的幅度削弱至门电中的阈值电压以下。

（2）引入选通脉冲对输出引进选通脉冲，避开险象。

（3）修改逻辑设计在逻辑函数化简选择乘积项时，按照判断组合电路是否存在竞争冒险的方法，选择使逻辑函数不会使逻辑函数产生竞争冒险的乘积项。

也可采用增加冗余项方法。

选择消除险象的方法应根据具体情况而定。

组合逻辑电路的险象是一个重要的实际问题。

当设计出一个组合电路，安装后应首先进行静态测试，也就是用逻辑开关按真值表依次改变输入量，验证其逻辑功能。

然后再进行动态测试，观察是否存在冒险。

如果电路存在险象，但不影响下一级电路的正常工作，就不必采取消除险象的措施；如果影响下一级电路的正常工作，就要分析险象的原因，然后根据不同的情况采取措施加以消除。

数字电路一些知识1、竞争：我们把门电路两个出入信号同时向相反的逻辑电平跳变（一个从1变为0，另一个从0变为1）的现象叫做竞争。

应当指出，有竞争现象时不一定都会产生尖峰脉冲。

2、竞争—冒险：由于竞争而在电路输出端可能产生尖峰脉冲的现象。

3、检查竞争—冒险的方法：在输入变量每次只有一个改变状态的简单情况下，可以通过逻辑函数判断组合逻辑电路是否有竞争—冒险存在。

只有输出端的逻辑函数在一定条件下能简化成Y=A+A ．或Y=A.A ．则可判定存在竞争—冒险。

4、消除竞争—冒险的方法：1）、接滤波电容：由于竞争—冒险而产生的尖峰脉冲一般都很窄（多在几十纳秒以内），所以只要在输出端并接一个很小的滤波电容C f，就足以把尖峰脉冲的幅度削弱至门电路的阀值电压以下。

在TTL电路中，C f的数值通常在几十至几百皮法的范围内。

这种方法的优点是简单易行，而缺点是增加了输出电压波形的上升时间和下降时间，使之波形变坏。

2）、引入选通脉冲：3）、修改逻辑设计：以上三种方法比较一下不难看出，接滤波电容的方法简单易行，但输出电压的波形随之变坏。

因此，只适合用于对输出波形的前、后沿无严格要求的场合。

引入选通脉冲的方法也比较简单，而且不需要增加电路元件。

但使用这种方法时必须设法得到一个与输入信号同步的选通脉冲，对这个脉冲的宽度和作用的时间均有严格的要求。

至于修改逻辑设计的方法，倘能运用得当，有时可以收到令人满意的效果。

5、门电路：用以实现基本逻辑运算和复合逻辑运算的单元电路通称为门电路。

常用的门电路在逻辑功能上有与门、或门、非门、与非门、或非门、与或非门、异或门等。

6、触发器：能够存储1位二值信号的基本单元电路统称为触发器。

为了实现记忆1位二值信号的功能，触发器必须具备以下两个基本特点：第一，具有两个能自行保持的稳定状态，用来表示逻辑状态的0和1，或二进制数的0和1。

第二，根据不同的输入信号可以置成1或0状态。

7、触发器的分类：根据电路结构形式的不同，可以将他们分为基本RS触发器、同步RS触发器、主从触发器、维持阻塞触发器、CMOS边沿触发器等。

竞争与冒险解释一:在组合逻辑中，由于门的输入信号通路中经过了不同的延时，导致到达该门的时间不一致叫竞争。

产生毛刺叫冒险。

如果布尔式中有相反的信号则可能产生竞争和冒险现象。

解决方法：一是添加布尔式的（冗余）消去项，但是不能避免功能冒险，二是在芯片外部加电容。

三是增加选通电路。

在组合逻辑中，由于多少输入信号变化先后不同、信号传输的路径不同，或是各种器件延迟时间不同（这种现象称为竞争）都有可能造成输出波形产生不应有的尖脉冲（俗称毛刺），这种现象成为冒险。

解释二: 竞争与冒险是数字电路中存在的一种现象。

由于元器件质量和设备工艺已达到相当高的水平，因而数字电路的故障往往是竞争与冒险引起的，所以要研究它们。

在一个复杂的数字电路的设计阶段，就完全预料电路中的竞争与冒险是困难的，有一些要通过实验来检查。

下面将说明组合数字电路中竞争与冒险的基本概念和确定消除它的一些基本方法。

竞争：在组合电路中，信号经由不同的途径达到某一会合点的时间有先有后，这种现象称为竞争。

冒险：由于竞争而引起电路输出发生瞬间错误现象称为冒险。

表现为输出端出现了原设计中没有的窄脉冲，常称其为毛刺。

竞争与冒险的关系：有竞争不一定会产生冒险，但有冒险就定有竞争。

在组合逻辑中，由于门的输入信号通路中经过了不同的延时，导致到达该门的时间不一致叫竞争。

产生毛刺叫冒险。

如果布尔式中有相反的信号则可能产生竞争和冒险现象。

解决方法：一是添加布尔式的消去项，二是在芯片外部加电容。

当组合逻辑电路存在冒险现象时，可以采取修改逻辑当一个门的输入有两个或两个以上的变量发生改变时，由于这些变量是经过不同路径产生的，使得它们状态改竞争的结果若导致冒险或险象（Hazard ）发生（例如毛刺），并造成错误的后果，那么就称这种竞争为临界竞争。

若竞争的结果没有导致冒险发生，或虽有冒险发生，但不影响系统的工作，那么就称这种竞争为非临界竞争。

变的时刻有先有后，这种时差引起的现象称为竞争Race ）。

实验十七竞争冒险一、实验目的通过实验观察组合电路中存在的竟争冒险现象，学会用实验手段消除责争冒险对电路的影响．二、实验内容1．八位串行奇仍校验电路竞争冒险现象的观察及消除。

图17．1所示电路为八位串行奇偶校验电路。

图17．1八位串行奇、偶校验电路按图接线。

测试电路的逻辑功能。

a．b…g，h分别接逻辑开关K1；～K9，z接发光二级管显示。

改变K1～K8的状态．观察并记录Z的变化。

（注：时间关系，仅列举几个有代表性的结果。

其中以开关闭合表示“1”，开关断开表示“0”.）K1K2K3K4K5K6K7K8Z 000000001 000000010 000000111 000001110 000011111 000111110 001111111 011111110 111111111表17.1由表17.1可以看出每一次开关的断开和闭合都影响发光二极管的状态。

a接脉冲．b．c··h接高电平．用示波器观察并记录a和y湍的波形测出信号经七级异或门的延迟时间。

由上图可以看出，延迟时间为20msa和h端接同一脉冲．b．c··g为高电平．观察并记录a和y端的波形。

说明y端的波形有何异常现象？如上图所示输出端y出现了原设计中没有的窄脉冲，若采用加电容的办法来消除此异常现象．则电容C应接在何处？如图所示，滤波电容C应该与输出端并联.，若设门的输出电阻R0≈100Ω，估算电容C值的大小？测出门电路的阈值电压VT用实验法测出消除上述异常现象所需的电容值．说明产生误差的原因有哪些？2．组合电路竞争冒险现象的观察及消除组合电路如图17．2所示。

测试电路功能．结果列成真值表形式。

泪实验法测定．在信号变化过程中．竟争冒险在何处，什么时刻可能出现？用校正项的办法来消除竟争冒险．则电路应怎洋修改？画出修改后的电路．并用实验验证之。

若改用加滤波电容的办法来消除竞争冒险．则电容C应加在何处？其值约为多大？试通过实验验证之。

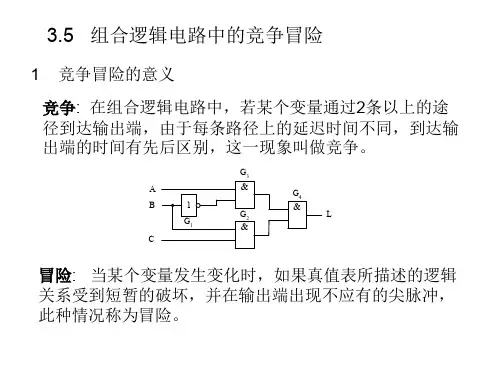

组合逻辑电路中的竞争冒险一、定义1、竞争：组合电路中，若某个变量通过两条以上途径到达输入端，由于每条路径上的延迟时间不同，到达逻辑门的时间就有先有后的现象。

2、冒险：因竞争使真值表描述的逻辑关系受到短暂的破坏，在输出端产生错误结果的现象。

(毛刺) 有竞争存在时不一定产生冒险。

二、冒险的类型“1”型冒险：使输出出现高电平窄脉冲的冒险；（恒为0时不为0，A A∙）“0”型冒险：使输出出现低电平窄脉冲的冒险。

（恒为1时不为1，A A+）三、0型冒险和1型冒险的判断在一个逻辑函数式Y中，如果某个变量以原变量和反变量的形式在式中出现，那么该变量就是具有竞争条件的变量。

1．如果令其它变量为0或1消去后式子中出现类似下式形式：=则电路中就会产生0型冒险。

AY+A2．如果令其它变量为0或1消去后式子中出现类似下式形式：四、判断方法：（1）找出以原、反变量同时出现的变量；（2）以其它变量为自变量列真值表求Y 的表达式；（3）Y 中有A A ∙则存在“1”型冒险；有A A +则存在“0”型冒险五、消除办法：（1）修改逻辑设计；（2）增加选通脉冲；（3）使用滤波电容。

例24 判断C A B A AC Y ++=是否存在冒险。

解：（1）判断条件：函数式中以原、反变量形式出现同时出现的A 是C 和，先判断A 见表。

A 变量判断表（2）判断结果：从表中可以看出当1==C B 时有A A Y +=则电路中A 信号在“0型冒险”。

同理判断变量C ，会发现变量C 不存在冒险。

1型冒险的判断方法同上面一样。

四、修改逻辑设计以消除竞争冒险利用逻辑代数中的公式对存在冒险的逻辑函数式进行变换，增加多余项，来消除冒险。

例如AC=，Y+AB在1==CB时有0型冒险。

如果利用公式将Y变换为：+Y+=A=，则当1=+ACBCBBAACB时结果变为1=Y，从=C而消除了冒险。
