流水施工横道图及垂直图

第二讲流水施工横道图绘制一、等节奏流水施工特点二、无节奏流水施工特点三、等节奏流水施工横道图绘制四、无节奏流水施工横道图绘制五、等节奏流水施工流水节拍计算一、等节奏流水施工特点（案例1）案例11背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。

施工区域分成主卧与次卧两个施工段。

规定每个专业队先完成主卧施工再完成次卧施工任务，每天一班工作制，组织等节奏流水施工。

等节奏流水施工进度横道图如下。

2问题：（1）指出等节奏流水施工特点3分析与答案等节奏流水施工进度横道图基本概念3分析与答案等节奏流水施工特点[答疑编号950942020101：针对该题提问]特点1、流水节拍全等特点2、流水节拍恒等流水步距，K ab=t（恒等）特点3、流水工期计算公式T=（m×r+n-1）×K特点4、专业队连续作业二、无节奏流水施工特点案例21背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。

施工区域包括主卧、次卧两个施工段。

规定每个专业队先完成主卧施工段作业施工再完成次卧施工段作业施工任务，每天一班工作制，组织无节奏流水施工。

无节奏流水施工进度横道图如下表。

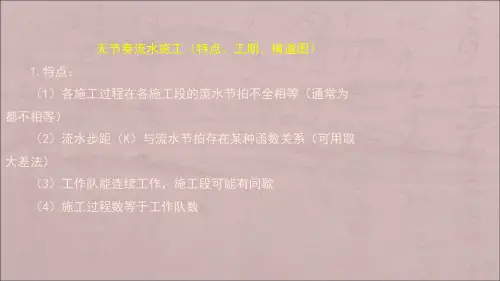

2问题：（1）指出无节奏流水施工特点3分析与答案无节奏流水施工流水参数工艺参数空间参数3分析与答案无节奏流水施工特点[答疑编号950942020102：针对该题提问]特点1、流水节拍不全等特点2、流水节拍不恒等流水步距，K ab≠t（不恒等）特点3、流水工期计算公式T=ΣK+Tn=K ab+t b1+t b2特点4、专业队连续作业三、等节奏流水施工横道图绘制案例31背景某两室一厅住宅装修工程施工任务被划分为三个施工过程：钉地龙骨、铺木地板、打磨油漆。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工；指定c专业队负责打磨油漆施工。

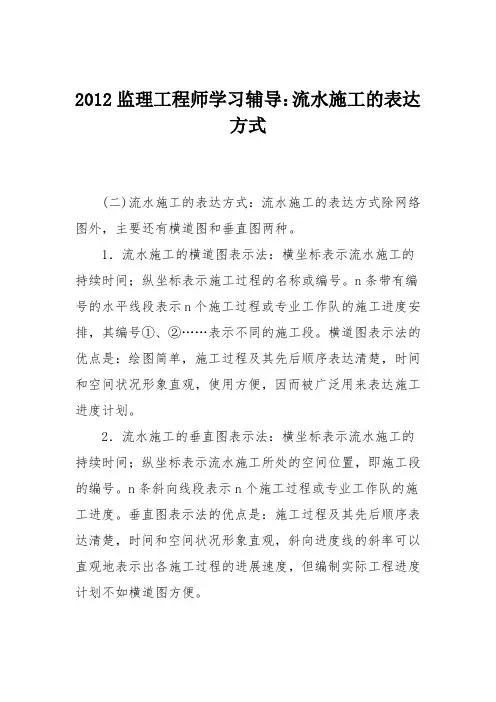

2012监理工程师学习辅导：流水施工的表达
方式
(二)流水施工的表达方式：流水施工的表达方式除网络图外，主要还有横道图和垂直图两种。

1．流水施工的横道图表示法：横坐标表示流水施工的持续时间；纵坐标表示施工过程的名称或编号。

n条带有编号的水平线段表示n个施工过程或专业工作队的施工进度安排，其编号①、②……表示不同的施工段。

横道图表示法的优点是：绘图简单，施工过程及其先后顺序表达清楚，时间和空间状况形象直观，使用方便，因而被广泛用来表达施工进度计划。

2．流水施工的垂直图表示法：横坐标表示流水施工的持续时间；纵坐标表示流水施工所处的空间位置，即施工段的编号。

n条斜向线段表示n个施工过程或专业工作队的施工进度。

垂直图表示法的优点是：施工过程及其先后顺序表达清楚，时间和空间状况形象直观，斜向进度线的斜率可以直观地表示出各施工过程的进展速度，但编制实际工程进度计划不如横道图方便。

流水施工表达方式1．横道图（1）水平指示图表流水施工水平指示图表的表达方式，如图34-1所示。

其横坐标表示持续时间，纵坐标表示施工过程或专业工作队编号，带有编号的圆圈表示施工项目或施工段的编号。

图34-1 流水施工水平指示图表图中T——流水施工的计算总工期；m——施工段的数目；n——施工过程或专业工作队的数目；t——流水节拍；K——流水步距，此图K＝t。

（2）垂直指示图表流水施工垂直指示图表的表达方式，如图34-2所示。

其横坐标表示持续时间，纵坐标表示施工项目或施工段的编号，斜向指示线段的代号表示施工过程或专业工作队编号，图中符号同前。

图34-2 流水施工垂直指示图表2．流水网络图（1）横道式流水网络图横道式流水网络图如图34-3所示。

图中粗黑错阶箭线表示施工过程进展状态，在箭线上面标有该过程编号和施工段编号，在箭线下面标有流水节拍，细黑箭线分别表示开始步距（K j,j+1）和结束步距（J j,j+1），带有编号的圆圈表示事件或结点。

图34-3 横道式流水网络图（2）流水步距式流水网络图1流水步距式流水网络图如图34-4所示。

图中实箭线表示实工作，其上标有1该类流水网络图的各项时间参数计算方法，可参照本章34-2-2-2普通双代号网络图。

施工过程和施工段编号，其下标有流水节拍；虚箭线表示虚工作，即工作之间的制约关系，其持续时间为零，流水步距也由实箭线表示，并在其下面标出流水步距编号和数值。

图34-4 流水步距式流水网络图（3）搭接式流水网络图搭接式流水网络图如图34-5所示。

图中的大方框表示施工过程，其内标有：施工过程编号、流水节拍、施工段数目、过程开始和结束时间；方框上面的实箭线表示相邻两个施工过程结束到结束的搭接时距，即结束步距；方框下面的实箭线表示相邻两个施工过程开始到开始的搭接时距，即流水步距。

图34-5 搭接式流水网络图（4）三维流水网络图详见本章34-2-3-4三维双代号流水网络图和34-2-3-5三维单代号流水网络图，此处从略。

第二讲流水施工横道图绘制一、等节奏流水施工特点二、无节奏流水施工特点三、等节奏流水施工横道图绘制四、无节奏流水施工横道图绘制五、等节奏流水施工流水节拍计算一、等节奏流水施工特点（案例1）案例11背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。

施工区域分成主卧与次卧两个施工段。

规定每个专业队先完成主卧施工再完成次卧施工任务，每天一班工作制，组织等节奏流水施工。

等节奏流水施工进度横道图如下。

2问题：（1）指出等节奏流水施工特点3分析与答案等节奏流水施工进度横道图基本概念3分析与答案等节奏流水施工特点]：针对该题提问950942020101答疑编号[特点1、流水节拍全等特点2、流水节拍恒等流水步距，K=t（恒等）ab特点3、流水工期计算公式T=（m×r+n-1）×K特点4、专业队连续作业二、无节奏流水施工特点案例21背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。

施工区域包括主卧、次卧两个施工段。

规定每个专业队先完成主卧施工段作业施工再完成次卧施工段作业施工任务，每天一班工作制，组织无节奏流水施工。

无节奏流水施工进度横道图如下表。

2问题：（1）指出无节奏流水施工特点3分析与答案无节奏流水施工流水参数工艺参数空间参数无节奏流水施工特点 3分析与答案：针对该题提问][答疑编号950942020102、流水节拍不全等特点1 ≠t（不恒等）特点2、流水节拍不恒等流水步距，K ab+t3、流水工期计算公式T=ΣK+Tn=K+t 特点b2abb1、专业队连续作业特点4 三、等节奏流水施工横道图绘制3 案例 1背景某两室一厅住宅装修工程施工任务被划分为三个施工过程：钉地龙骨、铺木地板、打磨油漆。

专业队专业队负责铺木地板施工；指定c 指定a专业队负责钉地龙骨施工；指定b 次卧两个施工段。

流水施工的特点工业生产的实践证明，流水施工作业法是组织生产的有效方法。

流水作业法的原理同样也适用于土木工程的施工。

土木工程的流水施工与一般工业生产流水线作业十分相似。

不同的是，在工业生产中的流水作业中，专业生产者是固定的，而各产品或中间产品在流水线上流动，由前个工序流向后一个工序；而在土木施工中的产品或中间产品是固定不动的，而专业施工队则是流动的，他们由前一施工段流向后一施工段。

为了说明土木工程中采用流水施工的特点，可比较建造m幢相同的房屋时，施工采用的依次施工、平行施工和流水施工三种不同的施工组织方法。

采用依次施工时，是当第一幢房屋竣工后才开始第二幢房屋的施工，即按着次序一幢接一幢地进行施工。

这种方法同时投入的劳动力和物资资源较少，但各专业工作队在该工程中的工作是有间隙的，工期也拖得较长（图11-1a）。

图11-1 不同施工方法的比较a)依次施工 b)平行施工c)流水施工采用平行施工时。

m幢房屋同时开工、同时竣工（图11-1b）。

这样施工显然可以大大缩短工期，但是各专业工作队同时投入工作的队数却大大增加，相应的劳动力以及物资资源的消耗量集中，着都会给施工带来不良的经济效果。

采用流水施工时，是将m幢房屋依次保持一定的时间搭接起来，陆续开工，陆续完工。

即把各房屋的施工过程搭接起来，使各专业工作队的工作具有连续性，而物资资源的消耗具有均衡性（图11-1c）。

流水施工与依次施工相比工期也较短。

流水施工的特点是物资资源需求的均衡性；专业工作队工作的连续性，合理地利用工作面，又能使工期较短。

同时，流水施工是一种合理的、科学的施工组织方法，它可以在土木工程施工中带来良好的经济效益。

工程施工进度计划图表是反映工程施工时各施工过程按其工艺上的先后顺序、相互配合的关系和它们在时间、空间上的开展情况。

流水施工的工程进度计划图表采用线条图表示时，按其绘制方法的不同分为水平图表（又称横道图）（图11-2a）及垂直图表（又称斜线图）（图11-2b）。
