第3讲 特殊流水施工横道图绘制

第3讲 特殊流水施工横道图绘制

M1
M3
M3
M4
钢筋绑扎
6天
6天
6天
6天
立模板
4天
4天
4天
4天
砼浇注
2天
2天
2天
2天
[ 讲义编号NODE95084200030200000104：针对本讲义提问]
问题1：计算流水步距，计算每个施工过程配备的专业队数量 2：计算流水步距数量，列式计算流水工期 【答案】1.计算流水步距，计算每个施工过程配备的专业队数量
砼
2
2
2
2
1
2
2
2
1
1
2
2
M4 （1）（标准）流水节拍表
3
1
M1
M2
M3
钢筋制作
2天
1天
1天
钢筋绑扎
2天
2天
1天
立模板
2天
2天
2天
砼浇注
2天
2天
2天
（2）时间间歇 G=1
其中立模板和砼浇注施工
过程之间时间间隔为1天
[ 讲义编号NODE95084200030100000108：针对本讲义提问]
[ 讲义编号NODE95084200030200000108：针对本讲义提问]
每段长度 2,2,2,2
横道分段 2 1 1 横道分段
2 2
横道分段 4
案例2-4 背景 施工单位项目部决定将一层框架柱（96根）钢筋混凝土施工任务分解成2个施工过
程，立模板和砼浇注；每个施工过程组织若干个专业队负责施工。将施工区域在平面上划分为5个流水段
案例1—3 背景 施工单位项目部决定将一层框架柱（48）根）钢筋混凝土施工任务分解成4个施工过

流水施工横道图绘制

流水施工横道图绘制

流水施工横道图绘制 Prepared on 22 November 2020第二讲流水施工横道图绘制一、等节奏流水施工特点二、无节奏流水施工特点三、等节奏流水施工横道图绘制四、无节奏流水施工横道图绘制五、等节奏流水施工流水节拍计算一、等节奏流水施工特点（案例1）案例11背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。

施工区域分成主卧与次卧两个施工段。

规定每个专业队先完成主卧施工再完成次卧施工任务，每天一班工作制，组织等节奏流水施工。

等节奏流水施工进度横道图如下。

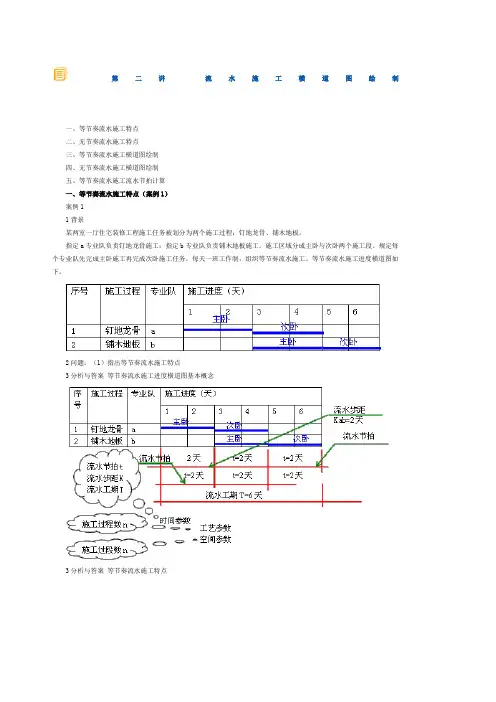

2问题：（1）指出等节奏流水施工特点3分析与答案等节奏流水施工进度横道图基本概念3分析与答案等节奏流水施工特点特点1、流水节拍全等特点2、流水节拍恒等流水步距，K ab=t（恒等）特点3、流水工期计算公式T=（m×r+n-1）×K特点4、专业队连续作业二、无节奏流水施工特点案例21背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。

施工区域包括主卧、次卧两个施工段。

规定每个专业队先完成主卧施工段作业施工再完成次卧施工段作业施工任务，每天一班工作制，组织无节奏流水施工。

无节奏流水施工进度横道图如下表。

2问题：（1）指出无节奏流水施工特点3分析与答案无节奏流水施工流水参数工艺参数空间参数3分析与答案无节奏流水施工特点特点1、流水节拍不全等特点2、流水节拍不恒等流水步距，K ab≠t（不恒等）特点3、流水工期计算公式T=ΣK+Tn=K ab+t b1+t b2特点4、专业队连续作业三、等节奏流水施工横道图绘制案例31背景某两室一厅住宅装修工程施工任务被划分为三个施工过程：钉地龙骨、铺木地板、打磨油漆。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工；指定c专业队负责打磨油漆施工。

流水施工横道图绘制

流水施工横道图绘制

第二讲流水施工横道图绘制一、等节奏流水施工特点二、无节奏流水施工特点三、等节奏流水施工横道图绘制四、无节奏流水施工横道图绘制五、等节奏流水施工流水节拍计算一、等节奏流水施工特点（案例1）案例11背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。

施工区域分成主卧与次卧两个施工段。

规定每个专业队先完成主卧施工再完成次卧施工任务，每天一班工作制，组织等节奏流水施工。

等节奏流水施工进度横道图如下。

2问题：（1）指出等节奏流水施工特点3分析与答案等节奏流水施工进度横道图基本概念3分析与答案等节奏流水施工特点特点1、流水节拍全等特点2、流水节拍恒等流水步距，K ab=t（恒等）特点3、流水工期计算公式T=（m×r+n-1）×K特点4、专业队连续作业二、无节奏流水施工特点案例21背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。

施工区域包括主卧、次卧两个施工段。

规定每个专业队先完成主卧施工段作业施工再完成次卧施工段作业施工任务，每天一班工作制，组织无节奏流水施工。

无节奏流水施工进度横道图如下表。

2问题：（1）指出无节奏流水施工特点3分析与答案无节奏流水施工流水参数工艺参数空间参数3分析与答案无节奏流水施工特点特点1、流水节拍不全等特点2、流水节拍不恒等流水步距，K ab≠t（不恒等）特点3、流水工期计算公式T=ΣK+Tn=K ab+t b1+t b2特点4、专业队连续作业三、等节奏流水施工横道图绘制案例31背景某两室一厅住宅装修工程施工任务被划分为三个施工过程：钉地龙骨、铺木地板、打磨油漆。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工；指定c专业队负责打磨油漆施工。

施工区域分成主卧、次卧两个施工段。

规定每个专业队先完成主卧施工段作业施工任务再完成次卧作业施工任务，每天一班工作制，组织流水施工。

(完整word版)流水施工横道图绘制

(完整word版)流水施工横道图绘制

第二讲流水施工横道图绘制一、等节奏流水施工特点二、无节奏流水施工特点三、等节奏流水施工横道图绘制四、无节奏流水施工横道图绘制五、等节奏流水施工流水节拍计算一、等节奏流水施工特点（案例1）案例11背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。

施工区域分成主卧与次卧两个施工段。

规定每个专业队先完成主卧施工再完成次卧施工任务，每天一班工作制，组织等节奏流水施工。

等节奏流水施工进度横道图如下。

2问题：（1）指出等节奏流水施工特点3分析与答案等节奏流水施工进度横道图基本概念3分析与答案等节奏流水施工特点[答疑编号950942020101：针对该题提问]特点1、流水节拍全等特点2、流水节拍恒等流水步距，K ab=t（恒等）特点3、流水工期计算公式T=（m×r+n-1）×K特点4、专业队连续作业二、无节奏流水施工特点案例21背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。

施工区域包括主卧、次卧两个施工段。

规定每个专业队先完成主卧施工段作业施工再完成次卧施工段作业施工任务，每天一班工作制，组织无节奏流水施工。

无节奏流水施工进度横道图如下表。

2问题：（1）指出无节奏流水施工特点3分析与答案无节奏流水施工流水参数工艺参数空间参数3分析与答案无节奏流水施工特点[答疑编号950942020102：针对该题提问]特点1、流水节拍不全等特点2、流水节拍不恒等流水步距，K ab≠t（不恒等）特点3、流水工期计算公式T=ΣK+Tn=K ab+t b1+t b2特点4、专业队连续作业三、等节奏流水施工横道图绘制案例31背景某两室一厅住宅装修工程施工任务被划分为三个施工过程：钉地龙骨、铺木地板、打磨油漆。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工；指定c专业队负责打磨油漆施工。

流水施工及横道图

流水施工及横道图

3.横道图如图所示。
等节奏流水施工（特点、工期、横道图） 1.特点： （1）全部旳流水节拍都相等 （2）流水步距等于流水节拍 （3）工作队能连续工作，施工段没有间歇 （4）施工过程数等于工作队数
2.工期（TP）： 阐明：C为插入时间、平行搭接时间，G为间歇时 间，M为施工段数，N为施工队总数，K为流水步距 Tp=（M＋N－1）K－ ∑Ｃ＋ ∑G＝ ∑tn+ ∑K －∑C ＋∑G 3.横道图旳识读与绘制
4.经典案例 2023真题 背景资料：某大学城工程，涉及构造形式与建设规模一 致旳四栋单体建筑。每栋建筑面积为21000m2,地下2层，地上 四层，层高4.2m，钢筋混凝土框架-剪力墙构造。A施工单位 与建设单位签订了施工总承包协议，协议约定，除主体构造 外旳其他分部分项工程施工，总承包单位能够自行依法分包， 建设单位负责供给油漆等部分材料。协议推行过程中，发生 了下列事件：事件一：A施工单位拟对四栋单体建筑旳某分项 工程组织流水施工，其流水施工参数如下表：
异节奏流水施工 涉及等步距异节奏流水和异步距异节奏流水
（一）等步距异节奏流水施工（成倍节拍流水） 1.特点： （1）同一施工过程在各个施工段上旳流水节拍都相 等，不同施工过程在同一施工段上旳流水节拍之间存在 一种最大公约数。
（2）流水步距等于各个流水节拍旳最大公约数。 （3）每个专业工作队都能够连续作业，施工段 没有间歇时间。 （4）专业工作队数目不小于施工过程数目（某 施工过程应组织旳工作队数=该过程旳流水节拍/最大 公约数）。 2.工期（ Tp ）Tp=（M＋N－1）K－ ∑Ｃ＋ ∑G 3.横道图旳识读及绘制
2.流水施工进度计划横道图 工期T=（M+N-1）×K+ΣG=（4+3-1）×2+1=13（周）

流水施工横道图

流水施工横道图

流水施工横道图（2019年1月21日星期一）一、参数1．工艺参数：施工流程或施工队，用小写字母n表示。

2．空间参数：施工区段，用小写字母m表示。

3．时间参数：流水步距，流水节拍，工期。

（1）流水步距：前后相邻两个施工流程或施工队，进入第一个施工段进行流水施工的时间间隔，用大写字母K表示。

（2）流水节拍：施工流程或施工队在施工段上的持续时间，用小写字母t表示。

（3）工期：用大写字母T表示。

二、横道图分类1．等节奏流水施工横道图：横道图中所有流水节拍都相等。

a a aa a aa a a2．无节奏流水施工横道图：同一施工流程的不同施工段的流水节拍不完全相等。

a b ad c ba a e3．异步距异节奏流水施工横道图：同一施工流程的不同施工段的流水节拍完全相等，且不同施工流程的流水节拍不完全成倍数关系。

a a aa a a1.5a 1.5a 1.5a4．等步距异节奏流水施工横道图：同一施工流程的不同施工段的流水节拍完全相等，且不同施工流程的流水节拍彼此成倍数关系。

a a aa a a2a 2a 2a三、横道图参数计算1．等节奏流水施工横道图时间参数计算K=tT=∑∑+tK=(n-1)K+mt=(m+n-1)t2．等步距异节奏流水施工横道图时间参数计算（加快施工）K=各个施工流程流水节拍的最大公约数n’=施工队数T=∑∑K=（n’-1）K+mt=(m+n’-1)t+t注：加快施工意思是说通过增加施工队数来增加施工速度。

而通过增加施工队后等步距异节奏流水施工就会转化为等节奏流水施工。

3．无节奏流水施工、异步距异节奏流水施工、等步距异节奏流水施工横道图参数计算步距K使用“累加数列错位相减取最大值”法计算。

（1）原始数据a b ad c ba a e（2）累加数列a b+a a+b+ad c+d b+c+da a+a e+a+a（3）错位相减（4）取最大值K1,2=max{b+a-d,a+b+a-(c+d),-(b+c+d)} K2,3=max{c+d-a,b+c+d-(a+a),-(e+a+a)} 工期T=∑∑K+t。

流水施工及横道图(整理).ppt

流水施工及横道图(整理).ppt

施工过程
流水节拍（单位：周）
单体建筑一 单体建筑二 单体建筑三 单体建筑四
I
2
2
2
2
Ⅱ
2
2
2
2
Ⅲ
2
2
2
2
其中：施工顺序Ⅰ→Ⅱ→Ⅲ；施工过程Ⅱ与施工过程 Ⅲ之间存在工艺间隔时间1周。
问题： 1.事件一中，最适宜采用何种流水施工组织形式？除 此之外，流水施工通常还有哪些基本组织形式？ 2.绘制事件一中流水施工进度计划横道图，并计算其 流水施工工期。
表1A420011
施工过程编号 Ⅰ Ⅱ Ⅲ Ⅳ Ⅴ
施工过程 土方开挖 基础施工 地上结构 二次砌筑 装饰装修
流水节拍（周） 2 2 6 4 4
【问题】 （1）按上述五个专业工程队组织流水施工属于何种 形式的流水施工，绘制其流水施工进度计划图，并计算总 工期。 （2）根据本工程的特点，本工程比较适合采用何种 形式的流水施工形式，并简述理由。 （3）如果采用第二问的方式，重新绘制流水施工进 度计划，并计算总工期。
【典型案例二】 背景： 某工程由A、B、C、D四个分项工程组成，分别为 施工准备、挖土、砌砖基础、回填土工程，它在平面 上划分为四个施工段，各分项工程在各个施工段上的 流水节拍均为3天，其中A、B施工过程和B、C施工过 程允许平行搭接1天，C、D施工过程之间有2天的技术 间歇时间。
【问题】 1.试述等节奏流水施工的特点。 2.用等节奏流水施工方法组织施工并绘制流水施 工横道图。 3.确定等节奏流水施工的流水步距、流水工期及 工作队总数。
（2）流水步距等于各个流水节拍的最大公约数。 （3）每个专业工作队都能够连续作业，施工段 没有间歇时间。 （4）专业工作队数目大于施工过程数目（某施 工过程应组织的工作队数=该过程的流水节拍/最大公 约数）。 2.工期（ Tp ）Tp=（M＋N－1）K－ ∑Ｃ＋ ∑G 3.横道图的识读及绘制

流水施工横道图绘制

流水施工横道图绘制

第二讲流水施工横道图绘制一、等节奏流水施工特点二、无节奏流水施工特点三、等节奏流水施工横道图绘制四、无节奏流水施工横道图绘制五、等节奏流水施工流水节拍计算一、等节奏流水施工特点（案例1）案例11背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。

施工区域分成主卧与次卧两个施工段。

规定每个专业队先完成主卧施工再完成次卧施工任务，每天一班工作制，组织等节奏流水施工。

等节奏流水施工进度横道图如下。

2问题：（1）指出等节奏流水施工特点3分析与答案等节奏流水施工进度横道图基本概念3分析与答案等节奏流水施工特点[答疑编号0101：针对该题提问]特点1、流水节拍全等特点2、流水节拍恒等流水步距，K ab=t（恒等）特点3、流水工期计算公式T=（m×r+n-1）×K特点4、专业队连续作业二、无节奏流水施工特点案例21背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。

施工区域包括主卧、次卧两个施工段。

规定每个专业队先完成主卧施工段作业施工再完成次卧施工段作业施工任务，每天一班工作制，组织无节奏流水施工。

无节奏流水施工进度横道图如下表。

2问题：（1）指出无节奏流水施工特点3分析与答案无节奏流水施工流水参数工艺参数空间参数3分析与答案无节奏流水施工特点[答疑编号0102：针对该题提问]特点1、流水节拍不全等特点2、流水节拍不恒等流水步距，K ab≠t（不恒等）特点3、流水工期计算公式T=ΣK+Tn=K ab+t b1+t b2特点4、专业队连续作业三、等节奏流水施工横道图绘制案例31背景某两室一厅住宅装修工程施工任务被划分为三个施工过程：钉地龙骨、铺木地板、打磨油漆。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工；指定c专业队负责打磨油漆施工。

流水施工及横道图ppt课件

流水施工及横道图ppt课件
2 3 3 3 -10 故取3天 梁、板两个施工过程的流水步距为： 3 6 8 10
4 6 9 11 3 2 2 1 -11
故取3天 本案例工作队总数为3个 因为无节奏流水施工工期的计算公式为： Tp=ΣKi+Σtn+∑G－∑C，式中ΣKi为各流水步距之和， Σtn为最后一个施工过程在各施工段的持续时间之和。 即本案例流水工期为： TP＝（4+2+3+2）+（3+3）+1＝18天
【问题】 1.试述无节奏流水施工的特点。 2.确定此流水施工的流水步距、流水工期及工作 队总数。 3.组织无节奏流水施工并绘制流水施工计划横道 图。
【答案】 1.无节奏流水施工的基本特点是： （1）各个施工过程在各个施工段上的流水节拍 不全相等（通常为不相等）； （2）流水步距与流水节拍之间存在着某种函数 关系，流水步距也多数不等； （3）每个专业工作队都能够连续作业，施工段 可能有间歇。
3.典型案例 背景：某工程由主楼和塔楼组成，现浇钢筋混凝 土柱，预制梁板，框架－剪力墙结构。工程拟分成四 段进行流水施工，梁与板之间有1天的间歇时间。拟 组织无节奏流水施工，各段流水节拍见表2－2－1。
表2－2－1
序号 施工过程
1
柱
2
梁
3
板
一段 2 3 4
流水节拍
二段 三段
4
3
3
2
2
3
四段 2 2 2
（2）流水步距等于各个流水节拍的最大公约数。 （3）每个专业工作队都能够连续作业，施工段 没有间歇时间。 （4）专业工作队数目大于施工过程数目（某施 工过程应组织的工作队数=该过程的流水节拍/最大公 约数）。 2.工期（ Tp ）Tp=（M＋N－1）K－ ∑Ｃ＋ ∑G 3.横道图的识读及绘制

横道图绘制方法

横道图绘制方法

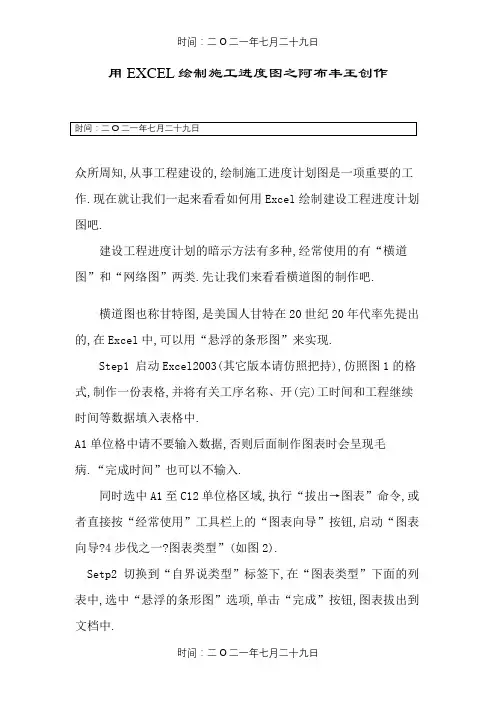

用EXCEL绘制施工进度图之阿布丰王创作众所周知,从事工程建设的,绘制施工进度计划图是一项重要的工作.现在就让我们一起来看看如何用Excel绘制建设工程进度计划图吧.建设工程进度计划的暗示方法有多种,经常使用的有“横道图”和“网络图”两类.先让我们来看看横道图的制作吧.横道图也称甘特图,是美国人甘特在20世纪20年代率先提出的,在Excel中,可以用“悬浮的条形图”来实现.Step1 启动Excel2003(其它版本请仿照把持),仿照图1的格式,制作一份表格,并将有关工序名称、开(完)工时间和工程继续时间等数据填入表格中.A1单位格中请不要输入数据,否则后面制作图表时会呈现毛病.“完成时间”也可以不输入.同时选中A1至C12单位格区域,执行“拔出→图表”命令,或者直接按“经常使用”工具栏上的“图表向导”按钮,启动“图表向导?4步伐之一?图表类型”(如图2).Setp2 切换到“自界说类型”标签下,在“图表类型”下面的列表中,选中“悬浮的条形图”选项,单击“完成”按钮,图表拔出到文档中.然后用鼠标双击图表的纵坐标轴,翻开“坐标轴格式”对话框,切换到“刻度”标签下,选中“分类次第反转”选项；再切换到“字体”标签下,将字号设置小一些,确定返回.小技巧：经过此步把持,图表中有关“工序名称”就按开工顺序从上到下排列了,这样更符合我们的实际情况.Step3 仿照上面的把持,翻开横坐标轴的“坐标轴格式”对话框,在“刻度”标签中,将“最小值”和“交叉于”后面的方框中的数值都设置为“37994”(即日期2004-1-8的序列值,具体应根据实际情况确定)；同时,也在“字体”标签中,将字号设置小一些,确定返回.调整好图表的年夜小和长宽比例,一个规范的横道图制作完成(图3).你也可以利用相应的设置对话框,修改图表的格式、颜色等设置,感兴趣的读者请自己练习设置.。

流水施工-1-横道图(李春燕)

流水施工-1-横道图(李春燕)
。 � 目 数 和 质 性、 类 种 的 程 过 工 施 �数 参 的 征 特 其 及 序 顺 展开上艺 工工施 在工 施 水流达表 以用� 时 工 施水流 织组
数参艺工、一
21
i
S iR � iV
度强水流作操工人 �
1� j x
ji
S ji R
��
iV
度强水流作操械机 �
。度强水流作操工人和度强水流作操械机为分 可�量程工的成完所内间时位单在程过工施某——
63
,ⅣK ,ⅢK�理同 ,ⅡK�以所 Ⅲ
)天(4=}01-,3,2,3,4{xam=Ⅴ )天(2=}21-,2,0,1-,2{xam=Ⅳ )天(6=}11,6,6,2,1{xam= Ⅲ 11- 6 6 2 1 11 6 3 2 21 9 4 1
2 4 2 4 Ⅳ 2 4 2 4 Ⅲ 2 4 2 4 Ⅱ 2 4 2 4 Ⅰ D C B A
M
N
点特本基�一�
水流业专拍节异、二
�天�22= 0� 0�2× )1�6�1×6( = 1+j·jC - 1Z∑+bK· )1 – 1n + r · m( = T 期工算计.6 �段�6 = 1n = m �取�层分不� 数段工施定确.5 6 =2+3+1 = jb∑=1n �队�2= 2/4=bK/3t =3b �队�3= 2/6 =bK/2t =2b �队�1= 2/1t =1b 数队作工业专定确.4 数约公大最)天(2=�4, 6, 2� = bK :距步水流定确.3 �知已� �4, 6 ,2� = t �拍节水流.2 3 = n�程过工施.1 �解 。工 施水流业专拍节异的距步等织组试�天�、天�、天� 为别分拍节水流 �成组程过工施个三 Ⅲ、Ⅱ、Ⅰ由目项某

完整word版流水施工横道图绘制

完整word版流水施工横道图绘制

第二讲流水施工横道图绘制一、等节奏流水施工特点二、无节奏流水施工特点三、等节奏流水施工横道图绘制四、无节奏流水施工横道图绘制五、等节奏流水施工流水节拍计算一、等节奏流水施工特点（案例1）案例11背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。

施工区域分成主卧与次卧两个施工段。

规定每个专业队先完成主卧施工再完成次卧施工任务，每天一班工作制，组织等节奏流水施工。

等节奏流水施工进度横道图如下。

2问题：（1）指出等节奏流水施工特点3分析与答案等节奏流水施工进度横道图基本概念3分析与答案等节奏流水施工特点]：针对该题提问950942020101答疑编号[特点1、流水节拍全等特点2、流水节拍恒等流水步距，K=t（恒等）ab特点3、流水工期计算公式T=（m×r+n-1）×K特点4、专业队连续作业二、无节奏流水施工特点案例21背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。

施工区域包括主卧、次卧两个施工段。

规定每个专业队先完成主卧施工段作业施工再完成次卧施工段作业施工任务，每天一班工作制，组织无节奏流水施工。

无节奏流水施工进度横道图如下表。

2问题：（1）指出无节奏流水施工特点3分析与答案无节奏流水施工流水参数工艺参数空间参数无节奏流水施工特点 3分析与答案：针对该题提问][答疑编号950942020102、流水节拍不全等特点1 ≠t（不恒等）特点2、流水节拍不恒等流水步距，K ab+t3、流水工期计算公式T=ΣK+Tn=K+t 特点b2abb1、专业队连续作业特点4 三、等节奏流水施工横道图绘制3 案例 1背景某两室一厅住宅装修工程施工任务被划分为三个施工过程：钉地龙骨、铺木地板、打磨油漆。

专业队专业队负责铺木地板施工；指定c 指定a专业队负责钉地龙骨施工；指定b 次卧两个施工段。

流水施工横道图及垂直图

流水施工横道图及垂直图

流水施工的特点工业生产的实践证明，流水施工作业法是组织生产的有效方法。

流水作业法的原理同样也适用于土木工程的施工。

土木工程的流水施工与一般工业生产流水线作业十分相似。

不同的是，在工业生产中的流水作业中，专业生产者是固定的，而各产品或中间产品在流水线上流动，由前个工序流向后一个工序；而在土木施工中的产品或中间产品是固定不动的，而专业施工队则是流动的，他们由前一施工段流向后一施工段。

为了说明土木工程中采用流水施工的特点，可比较建造m幢相同的房屋时，施工采用的依次施工、平行施工和流水施工三种不同的施工组织方法。

采用依次施工时，是当第一幢房屋竣工后才开始第二幢房屋的施工，即按着次序一幢接一幢地进行施工。

这种方法同时投入的劳动力和物资资源较少，但各专业工作队在该工程中的工作是有间隙的，工期也拖得较长（图11-1a）。

图11-1 不同施工方法的比较a)依次施工 b)平行施工c)流水施工采用平行施工时。

m幢房屋同时开工、同时竣工（图11-1b）。

这样施工显然可以大大缩短工期，但是各专业工作队同时投入工作的队数却大大增加，相应的劳动力以及物资资源的消耗量集中，着都会给施工带来不良的经济效果。

采用流水施工时，是将m幢房屋依次保持一定的时间搭接起来，陆续开工，陆续完工。

即把各房屋的施工过程搭接起来，使各专业工作队的工作具有连续性，而物资资源的消耗具有均衡性（图11-1c）。

流水施工与依次施工相比工期也较短。

流水施工的特点是物资资源需求的均衡性；专业工作队工作的连续性，合理地利用工作面，又能使工期较短。

同时，流水施工是一种合理的、科学的施工组织方法，它可以在土木工程施工中带来良好的经济效益。

工程施工进度计划图表是反映工程施工时各施工过程按其工艺上的先后顺序、相互配合的关系和它们在时间、空间上的开展情况。

流水施工的工程进度计划图表采用线条图表示时，按其绘制方法的不同分为水平图表（又称横道图）（图11-2a）及垂直图表（又称斜线图）（图11-2b）。
